activerecord-turntable

ドリコムライブラリ大公開
gussan@Drecom Co., Ltd.
#megurorails

Copyright © Drecom Co., Ltd.

提供

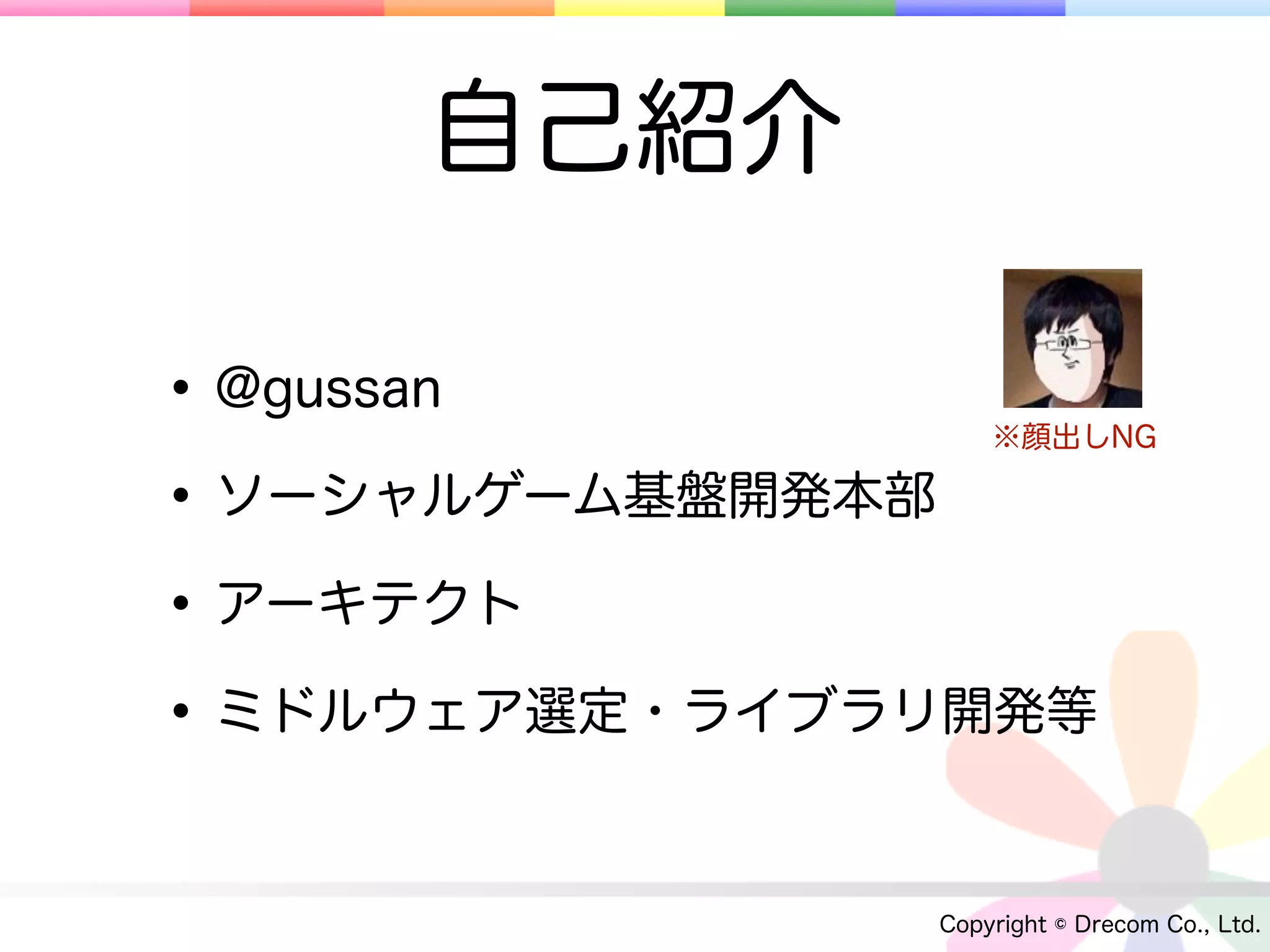

自己紹介

• @gussan ※顔出しNG

• ソーシャルゲーム基盤開発本部
• アーキテクト
• ミドルウェア選定・ライブラリ開発等

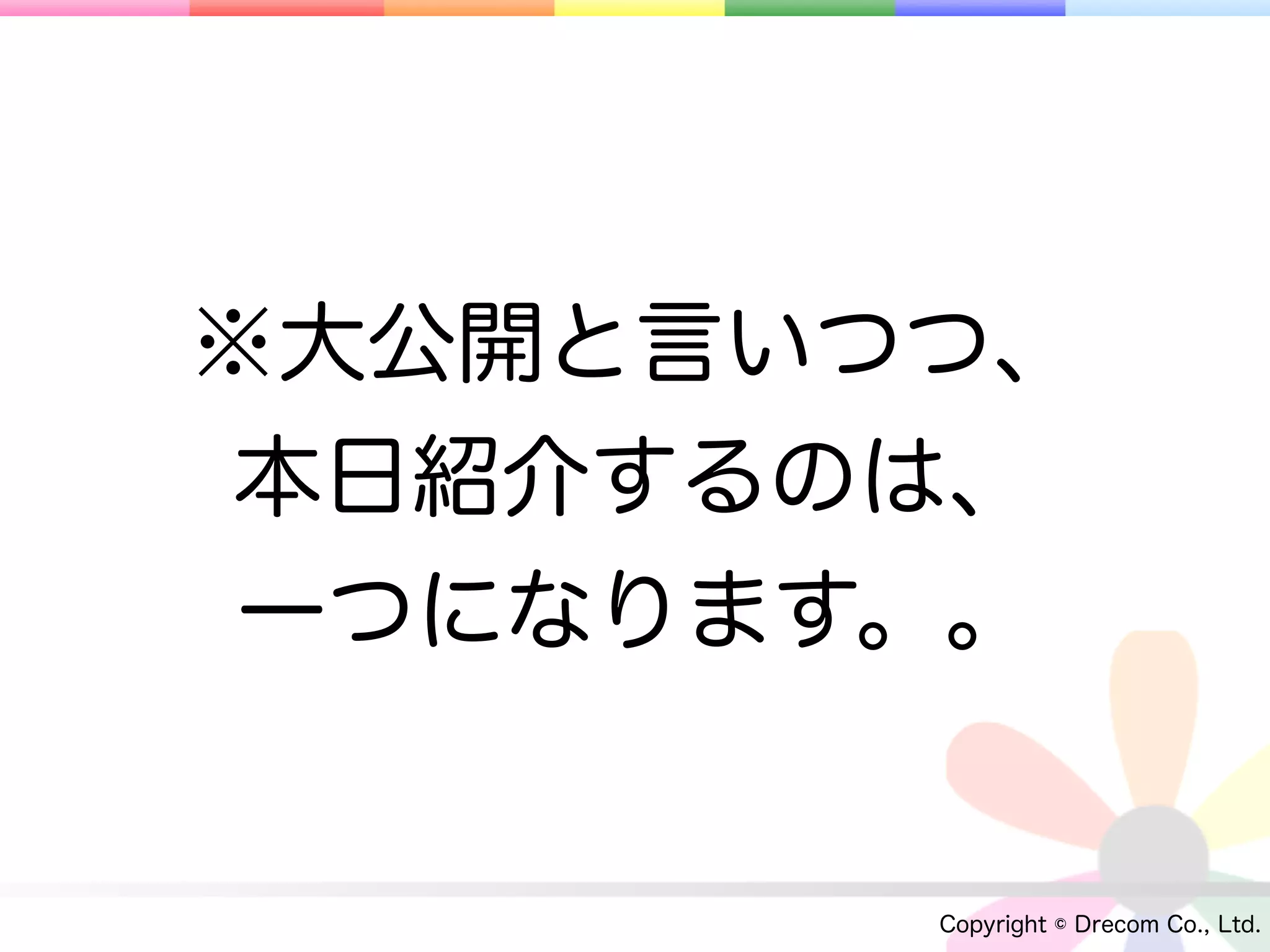

※大公開と言いつつ、
本日紹介するのは、
一つになります。。

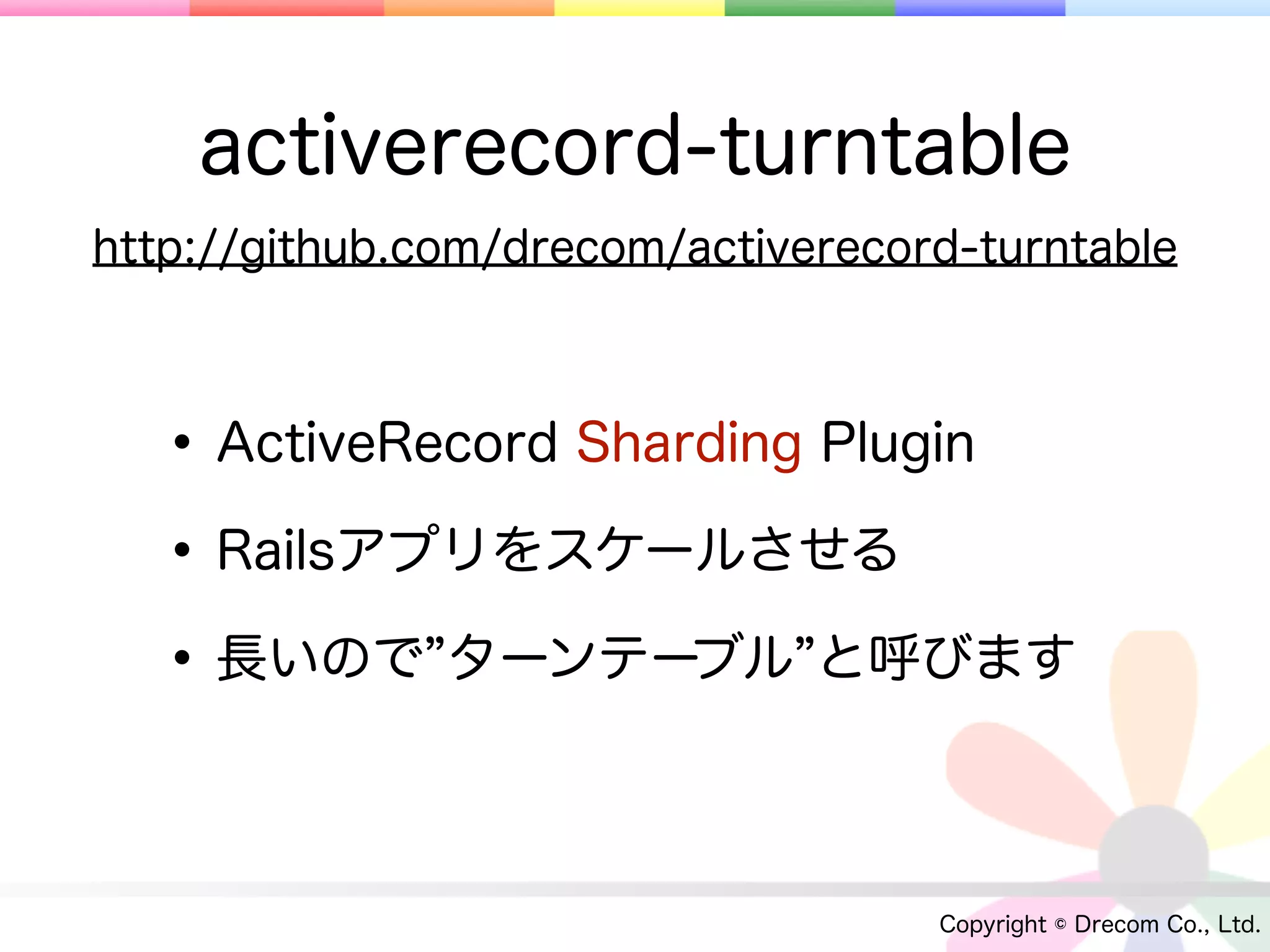

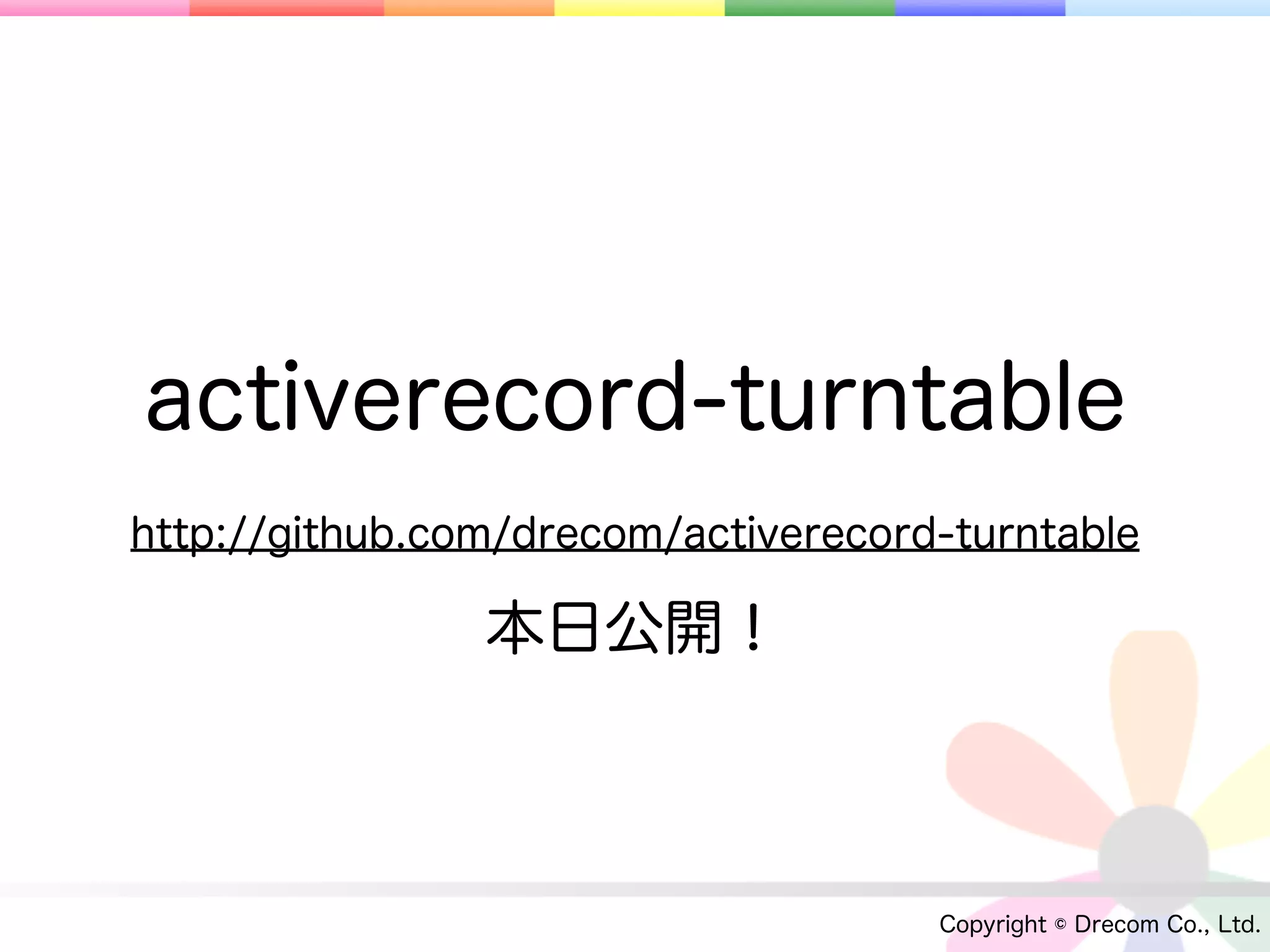

activerecord-turntable
http://github.com/drecom/activerecord-turntable

本日公開！

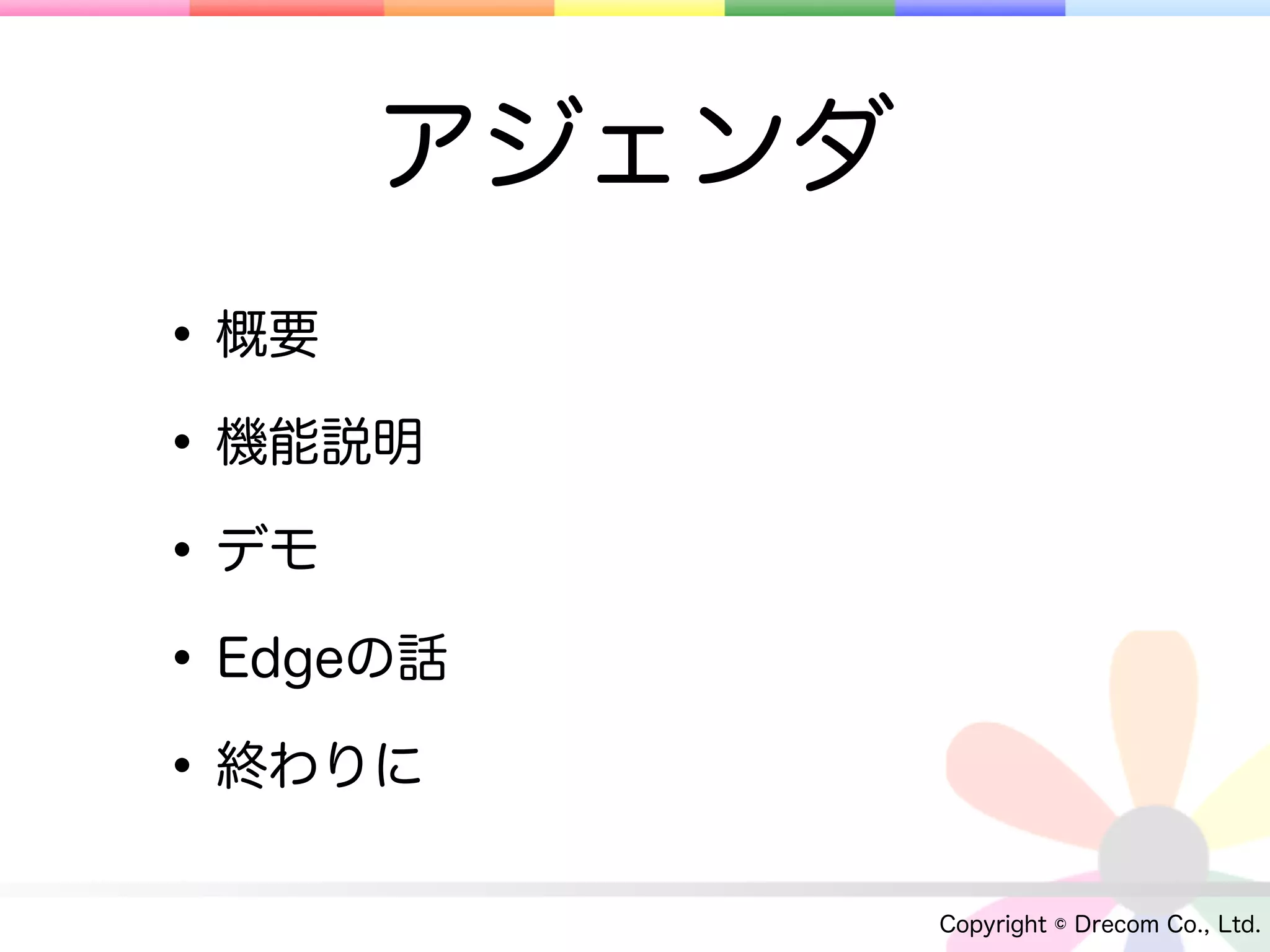

アジェンダ
• 概要
• 機能説明
• デモ
• Edgeの話
• 終わりに

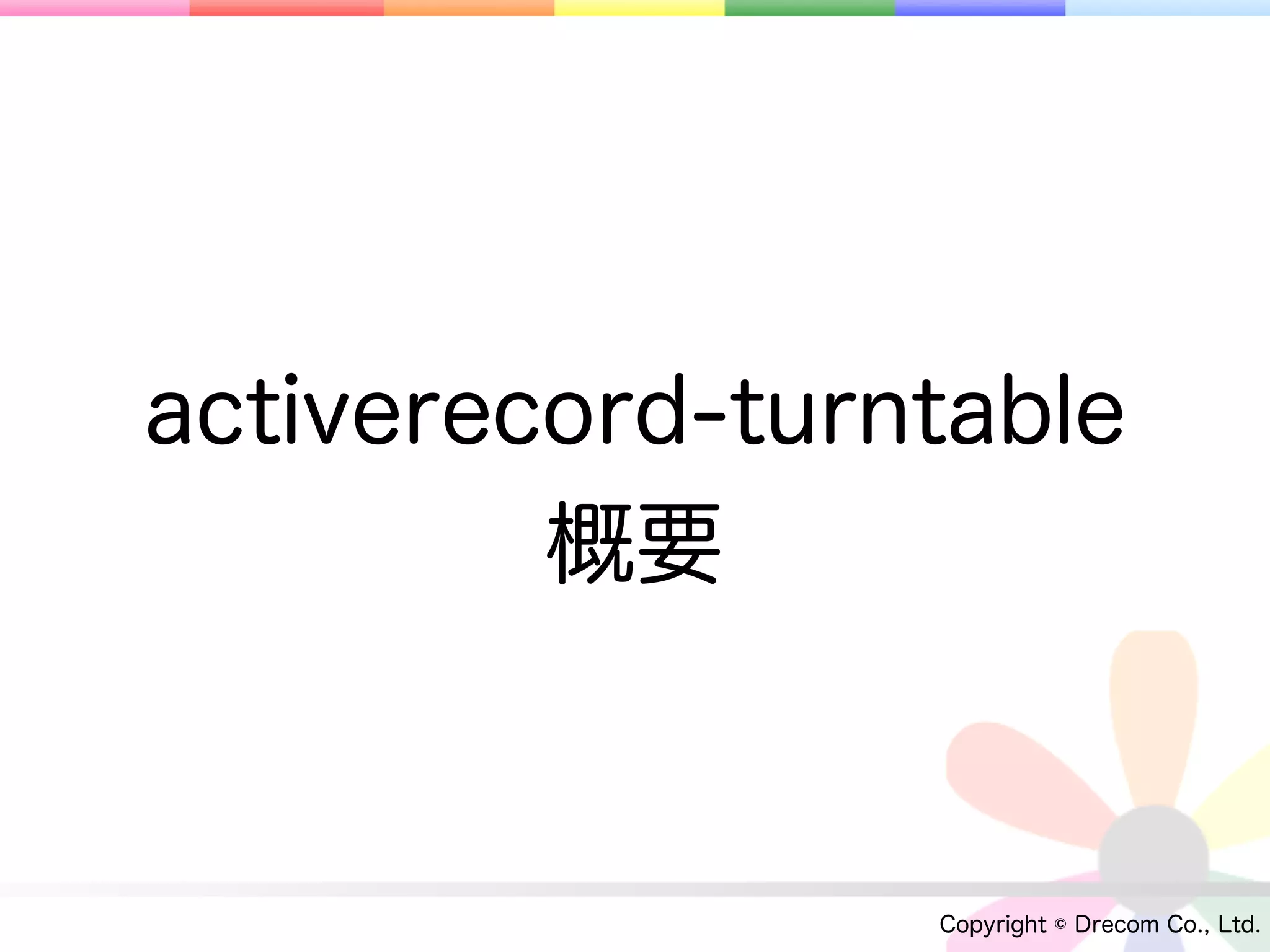

概要



• ActiveRecord Sharding Plugin
• Railsアプリをスケールさせる
• 長いのでターンテーブルと呼びます

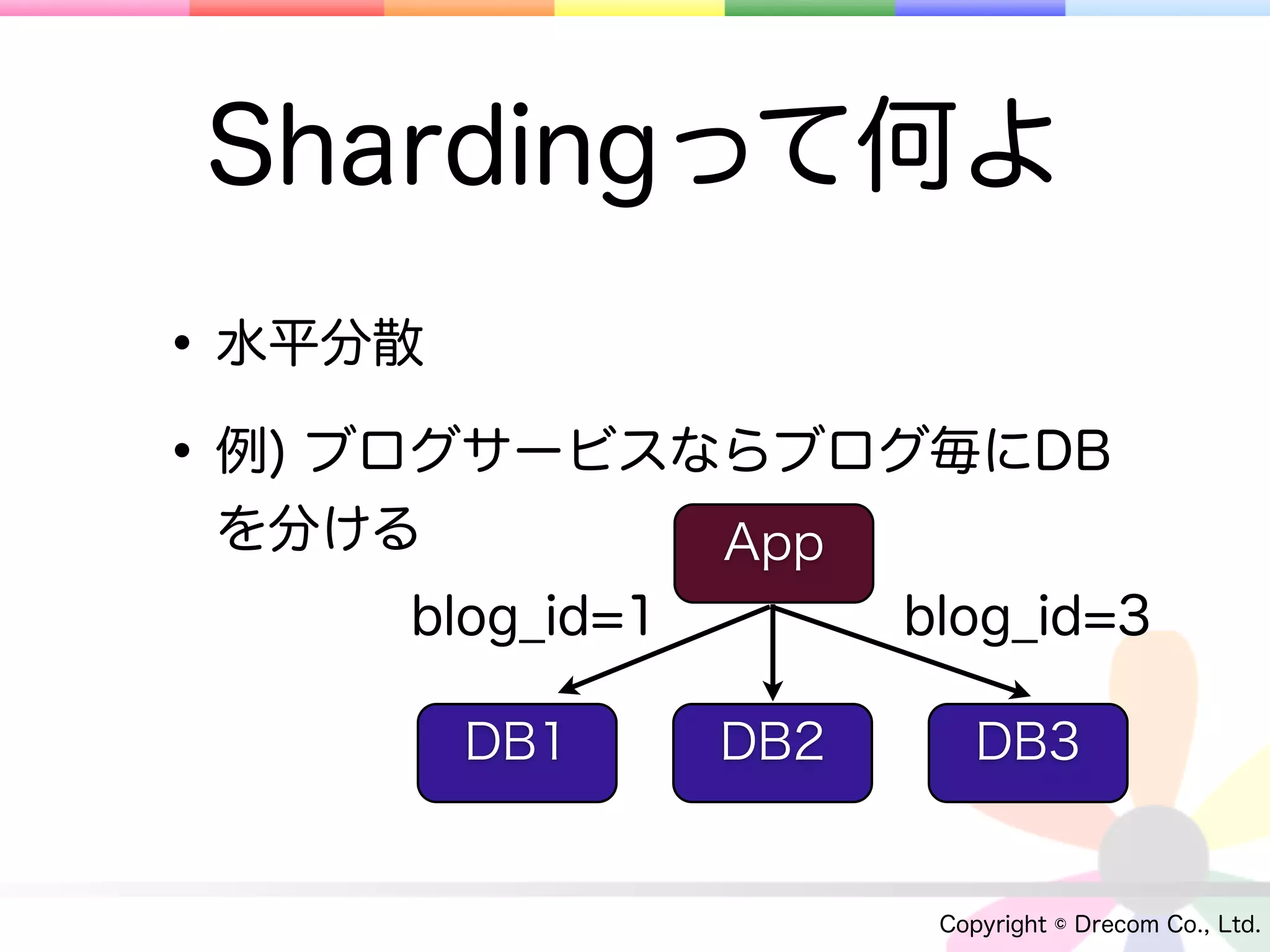

Shardingって何よ
• 水平分散
• 例) ブログサービスならブログ毎にDB
を分ける App
blog_id=1 blog_id=3

DB1 DB2 DB3

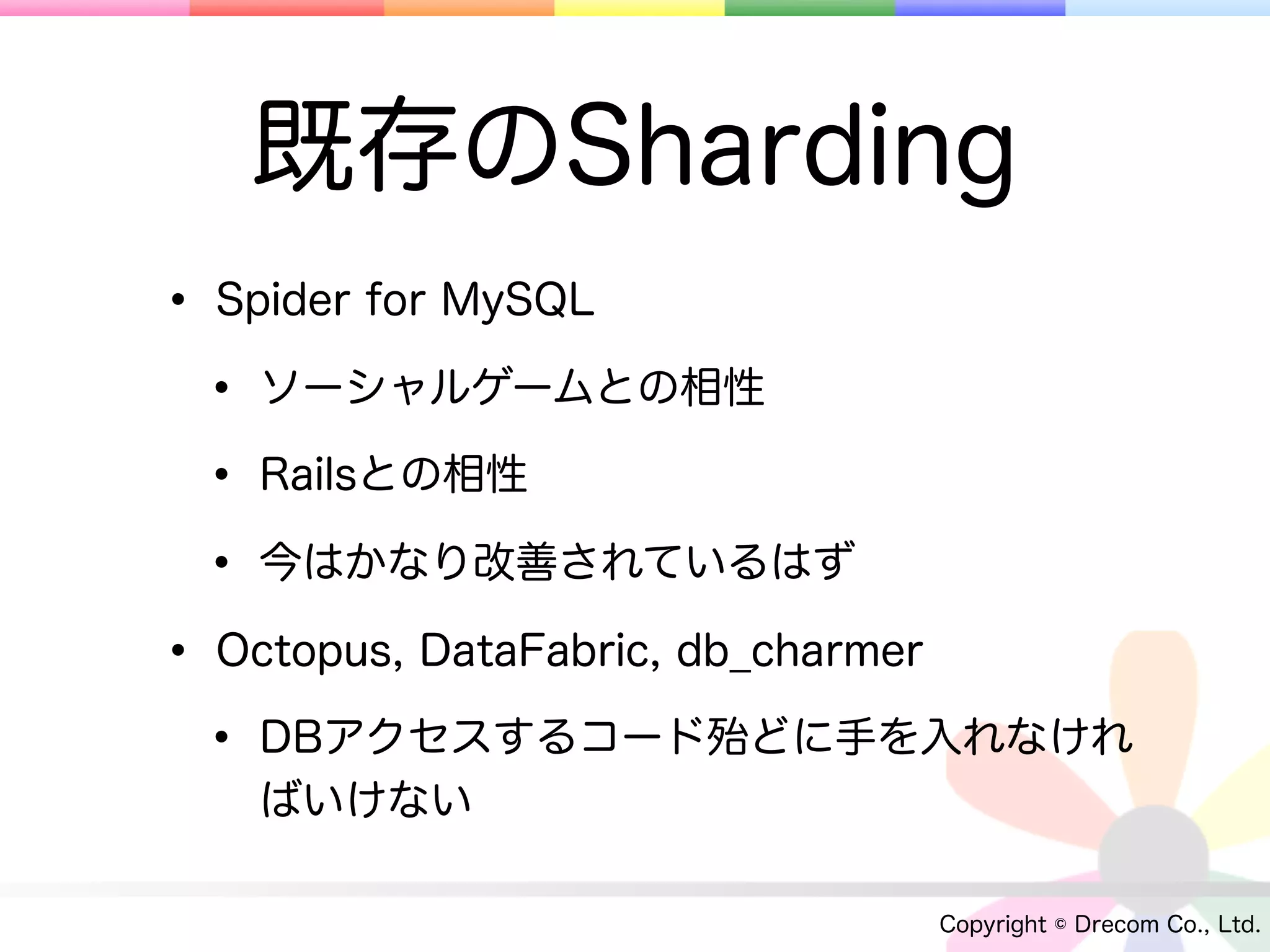

既存のSharding
• Spider for MySQL
• ソーシャルゲームとの相性
• Railsとの相性
• 今はかなり改善されているはず
• Octopus, DataFabric, db_charmer
• DBアクセスするコード殆どに手を入れなけれ
ばいけない

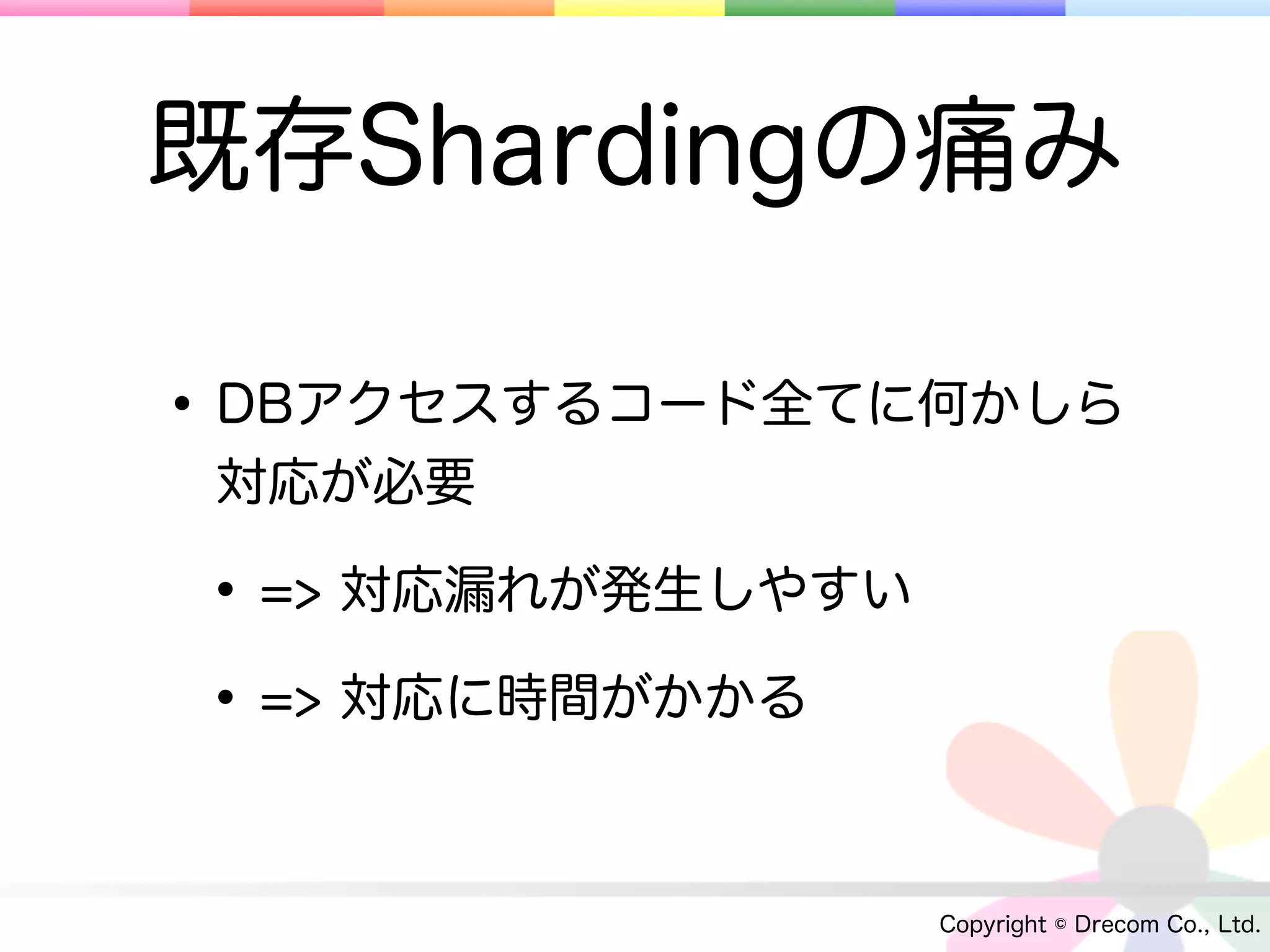

既存Shardingの痛み

• DBアクセスするコード全てに何かしら
対応が必要

• => 対応漏れが発生しやすい
• => 対応に時間がかかる

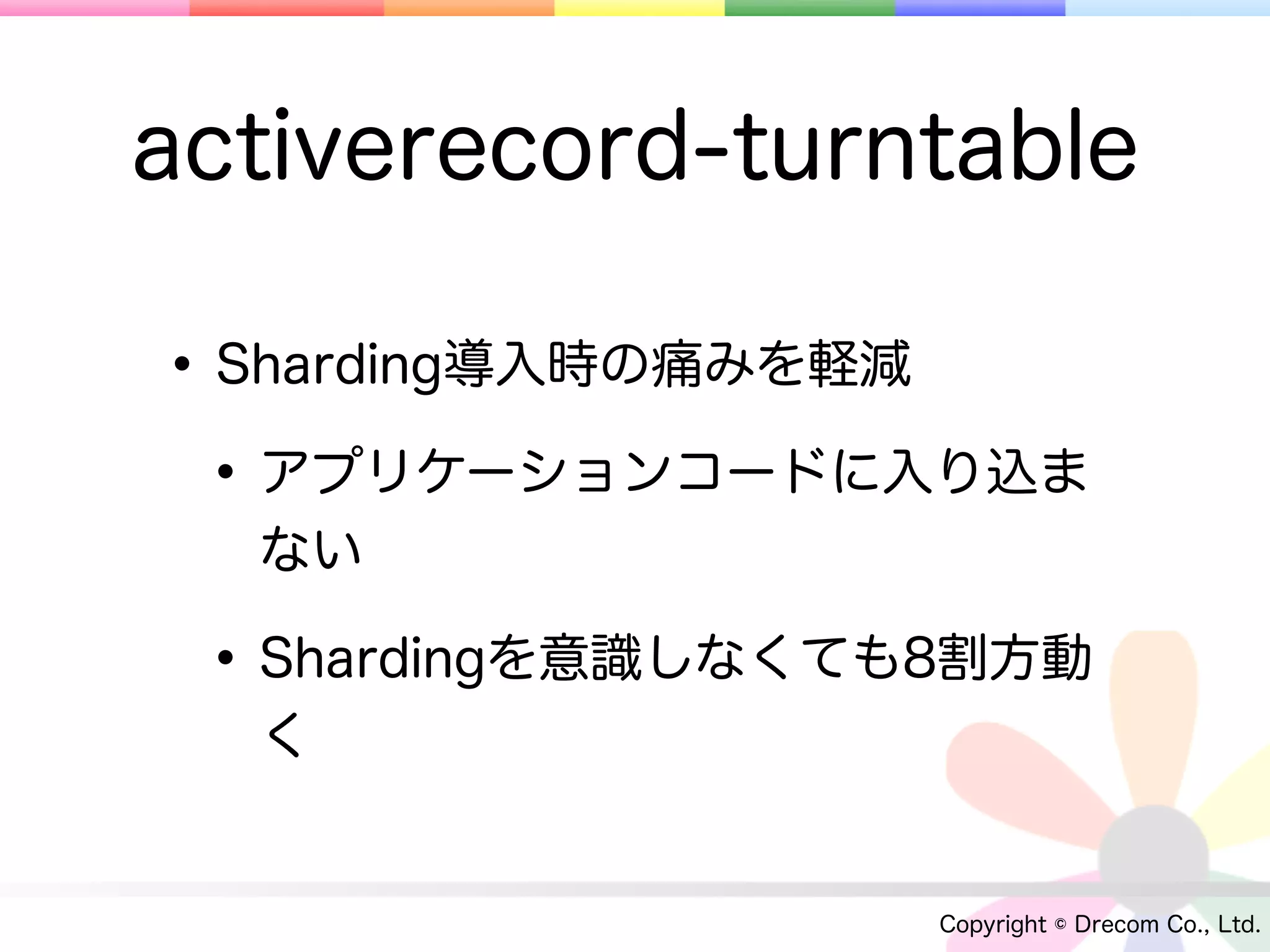

• Sharding導入時の痛みを軽減
• アプリケーションコードに入り込ま
ない

• Shardingを意識しなくても8割方動
く

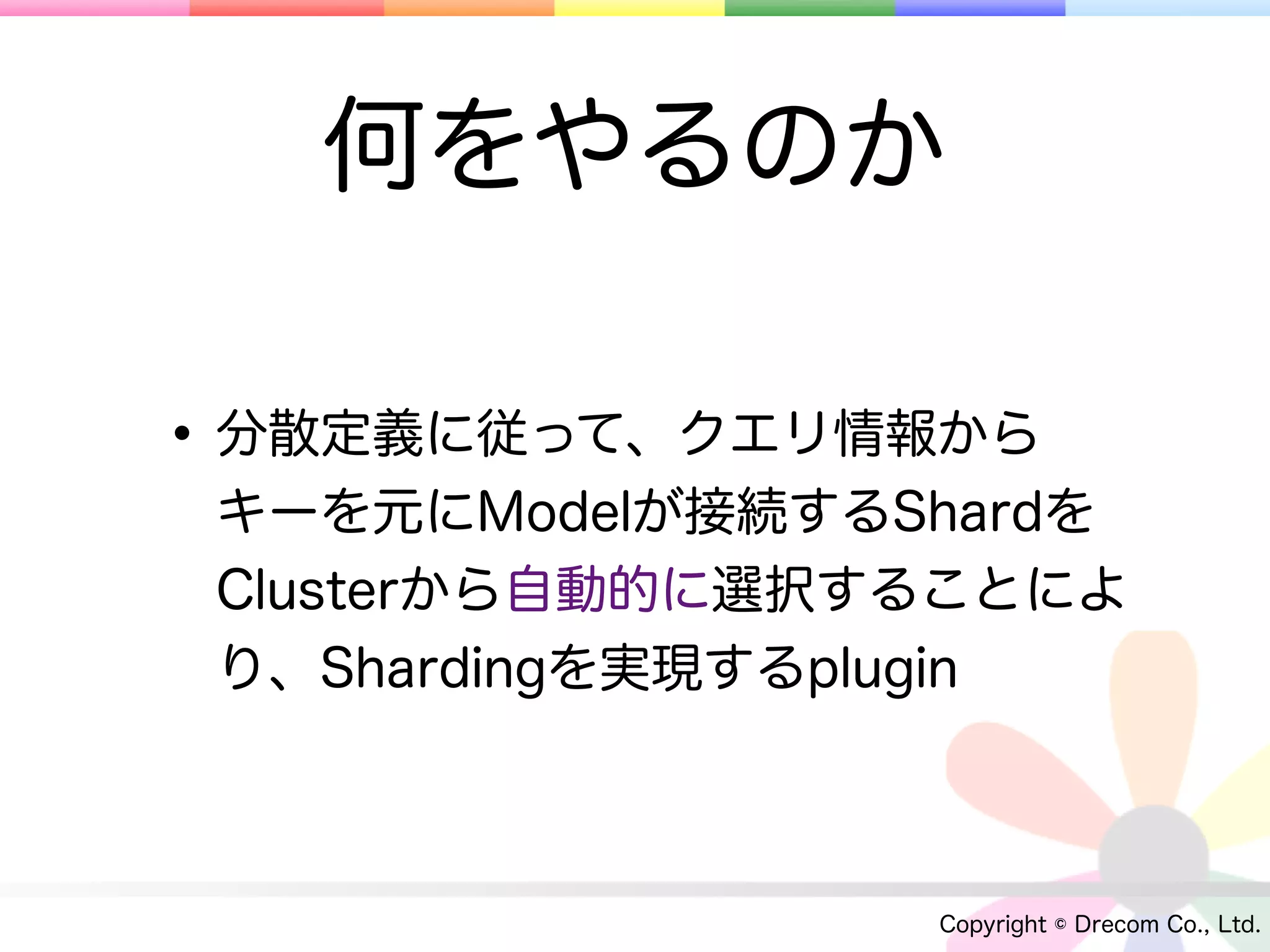

何をやるのか

• 分散定義に従って、クエリ情報から
キーを元にModelが接続するShardを
Clusterから自動的に選択することによ
り、Shardingを実現するplugin

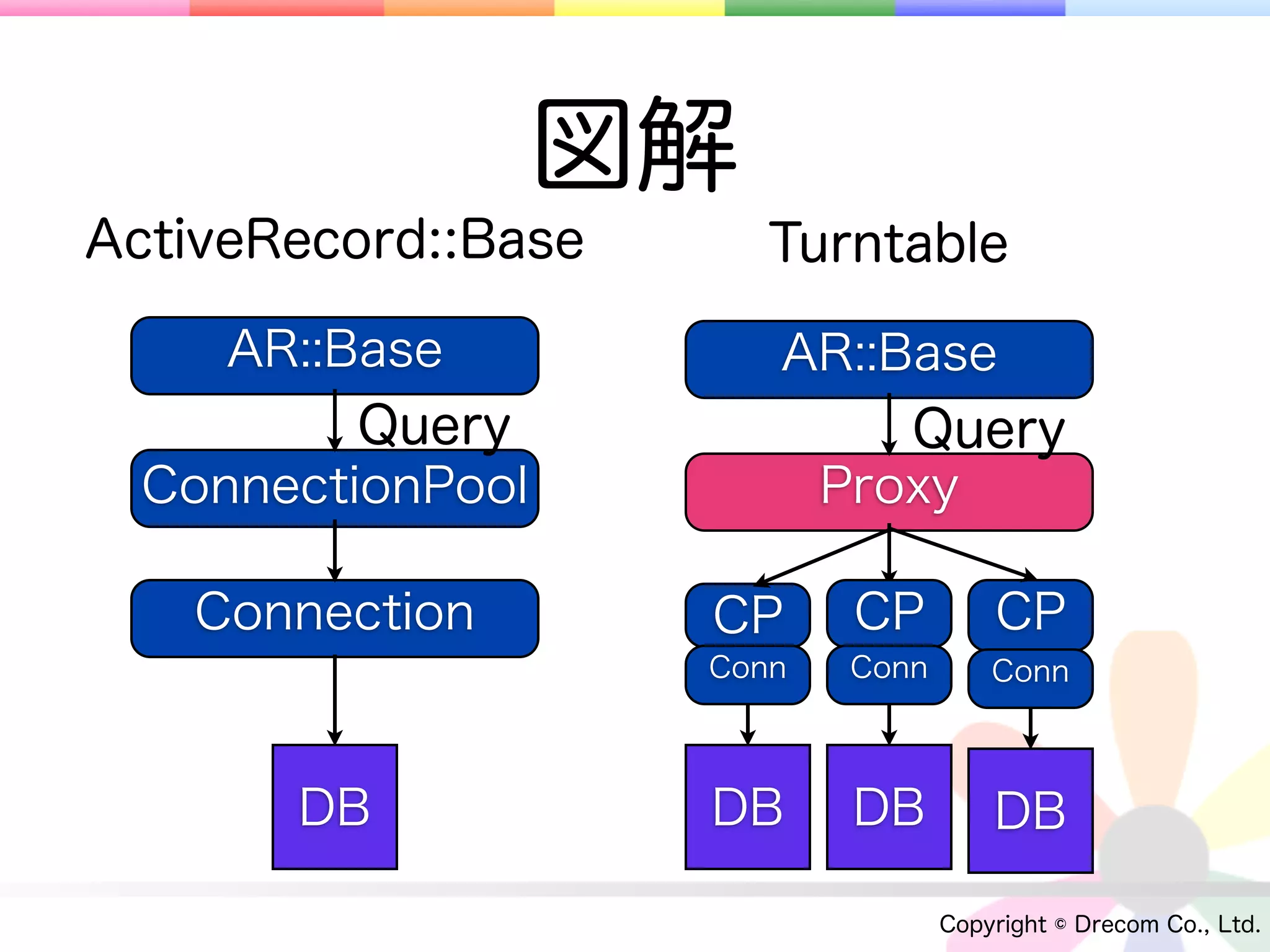

図解
ActiveRecord::Base Turntable

AR::Base AR::Base
Query Query
ConnectionPool Proxy

Connection CP CP CP
Conn Conn Conn

DB DB DB DB

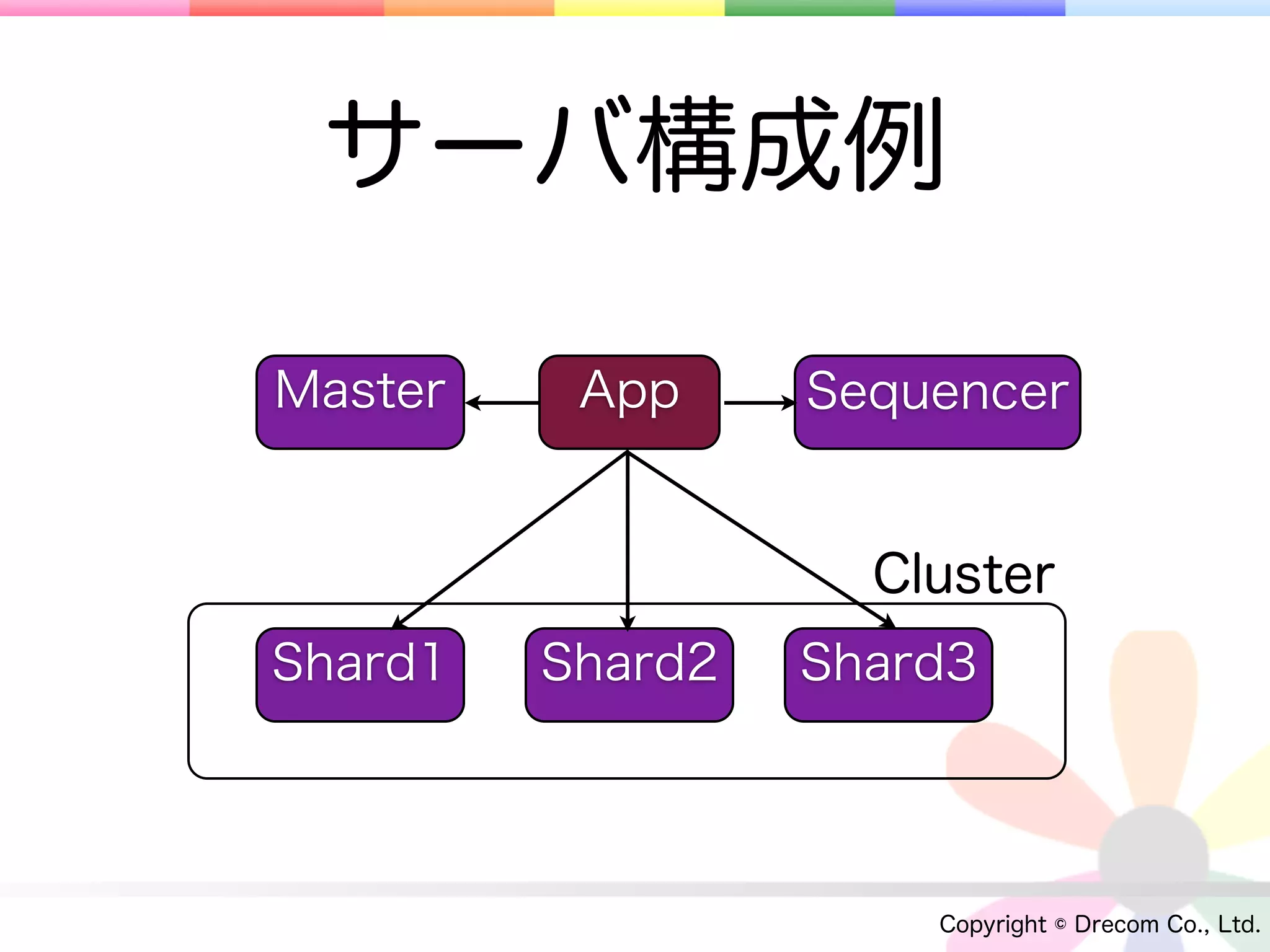

サーバ構成例

Master App Sequencer

Cluster
Shard1 Shard2 Shard3

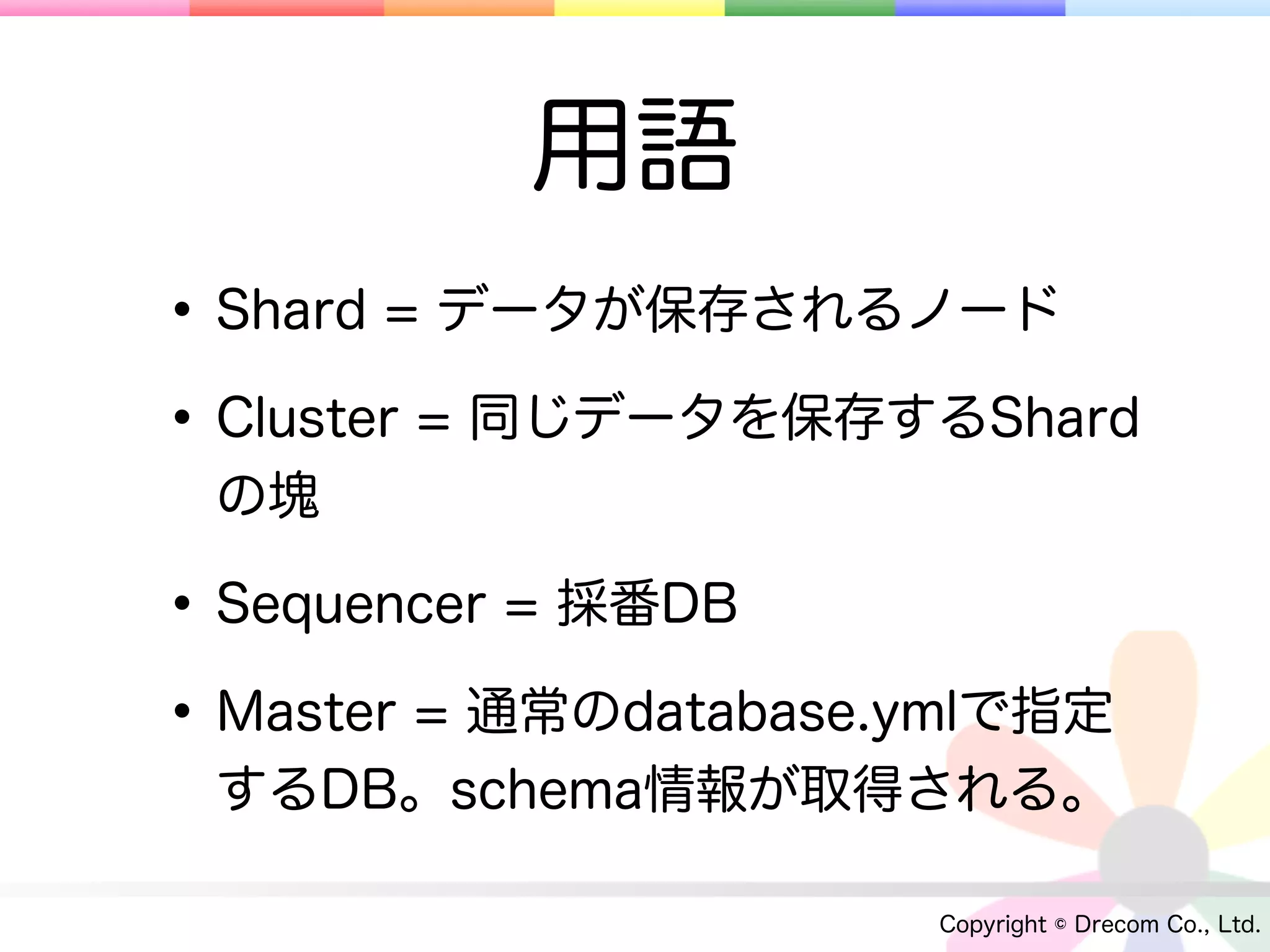

用語
• Shard = データが保存されるノード
• Cluster = 同じデータを保存するShard
の塊

• Sequencer = 採番DB
• Master = 通常のdatabase.ymlで指定
するDB。schema情報が取得される。


機能

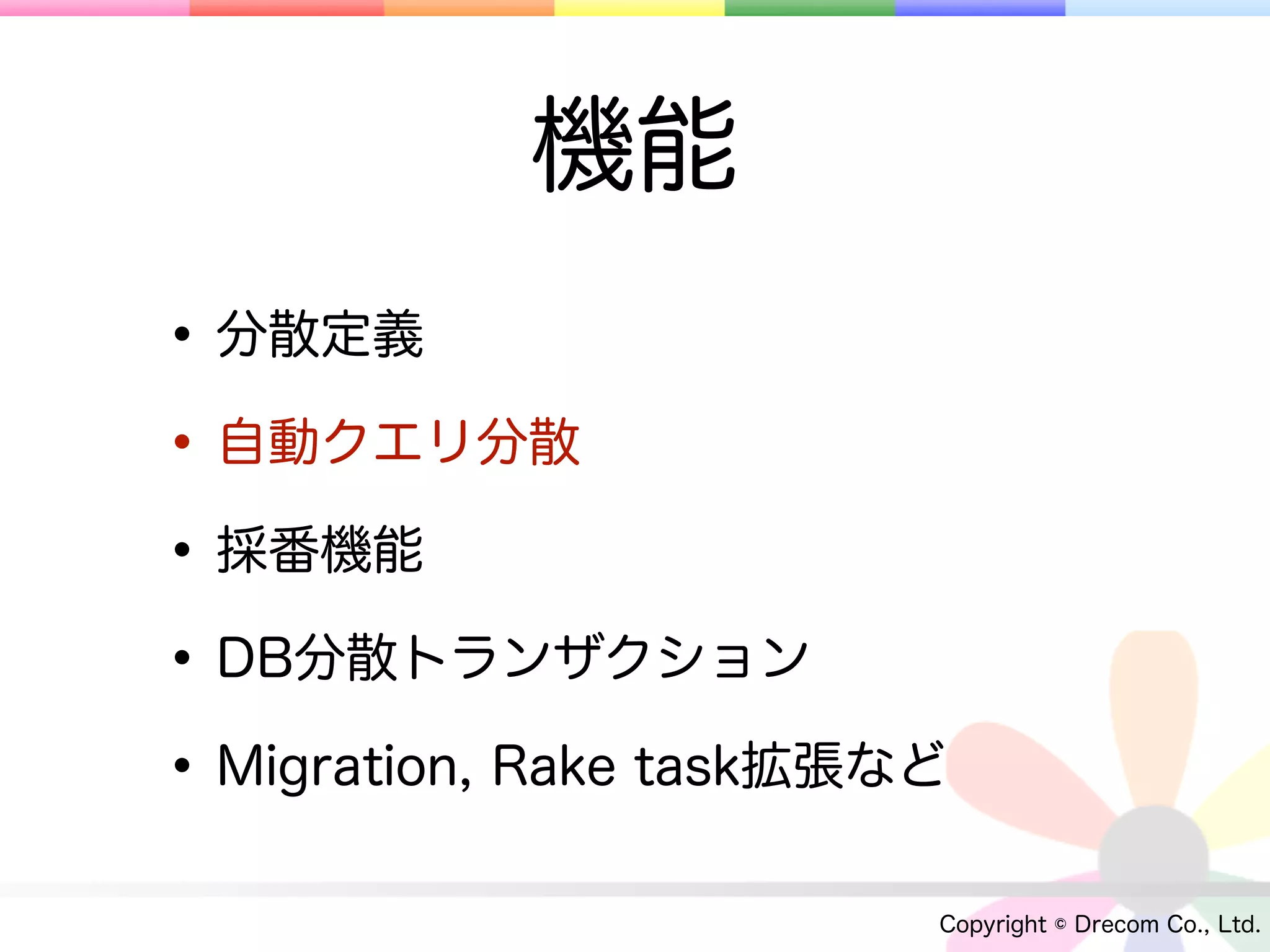

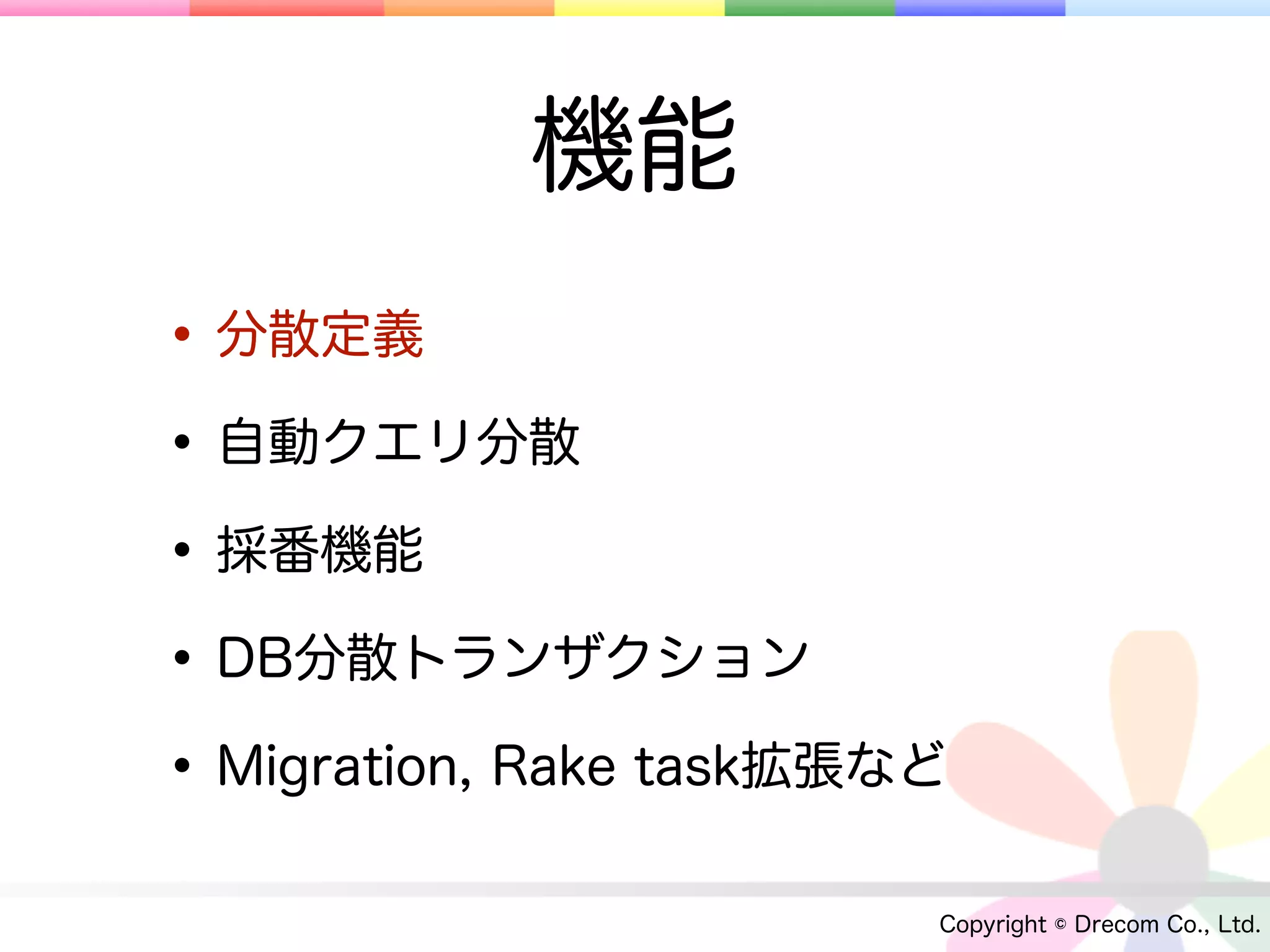

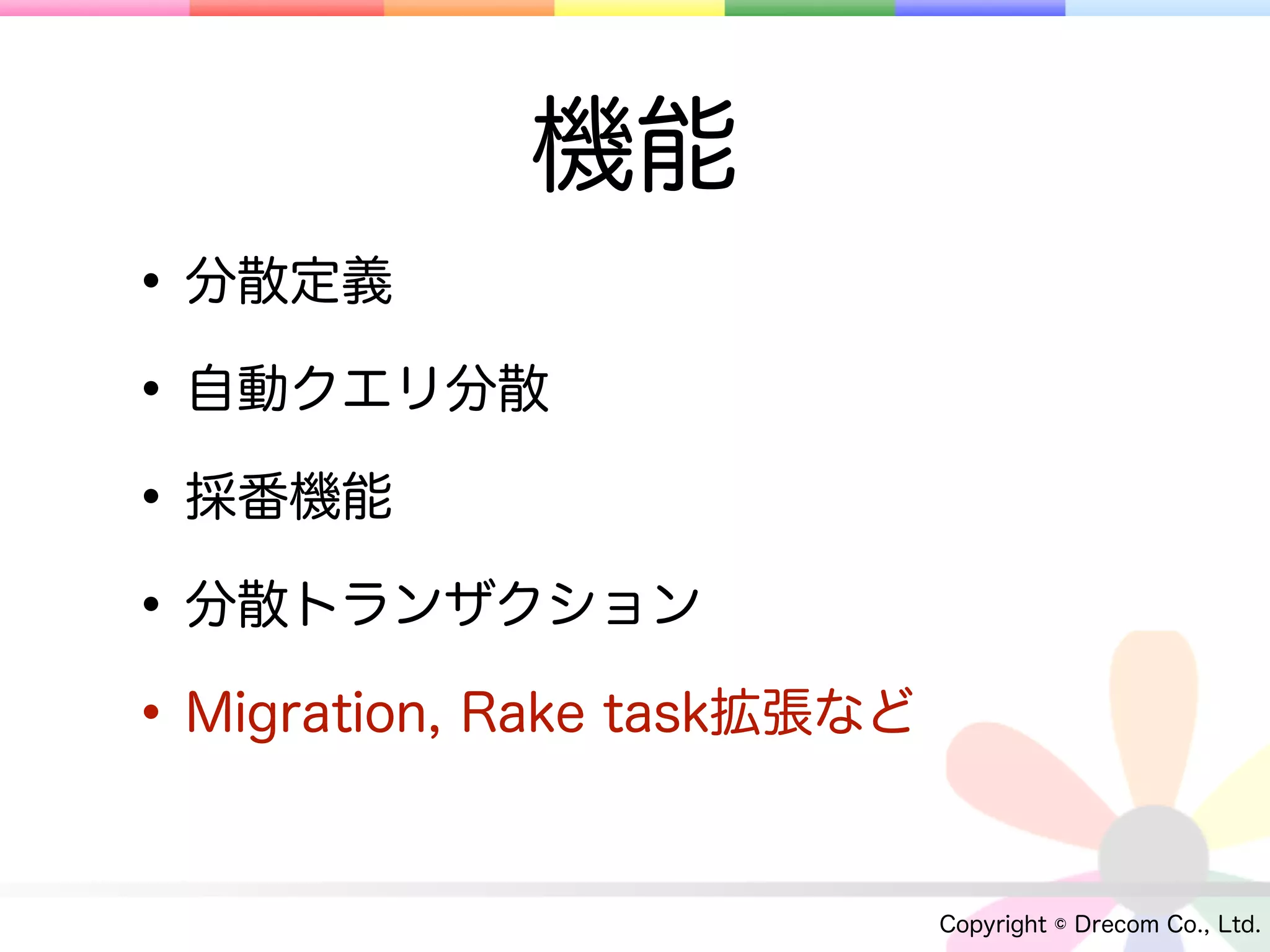

機能
• 分散定義
• 自動クエリ分散
• 採番機能
• DB分散トランザクション
• Migration, Rake task拡張など

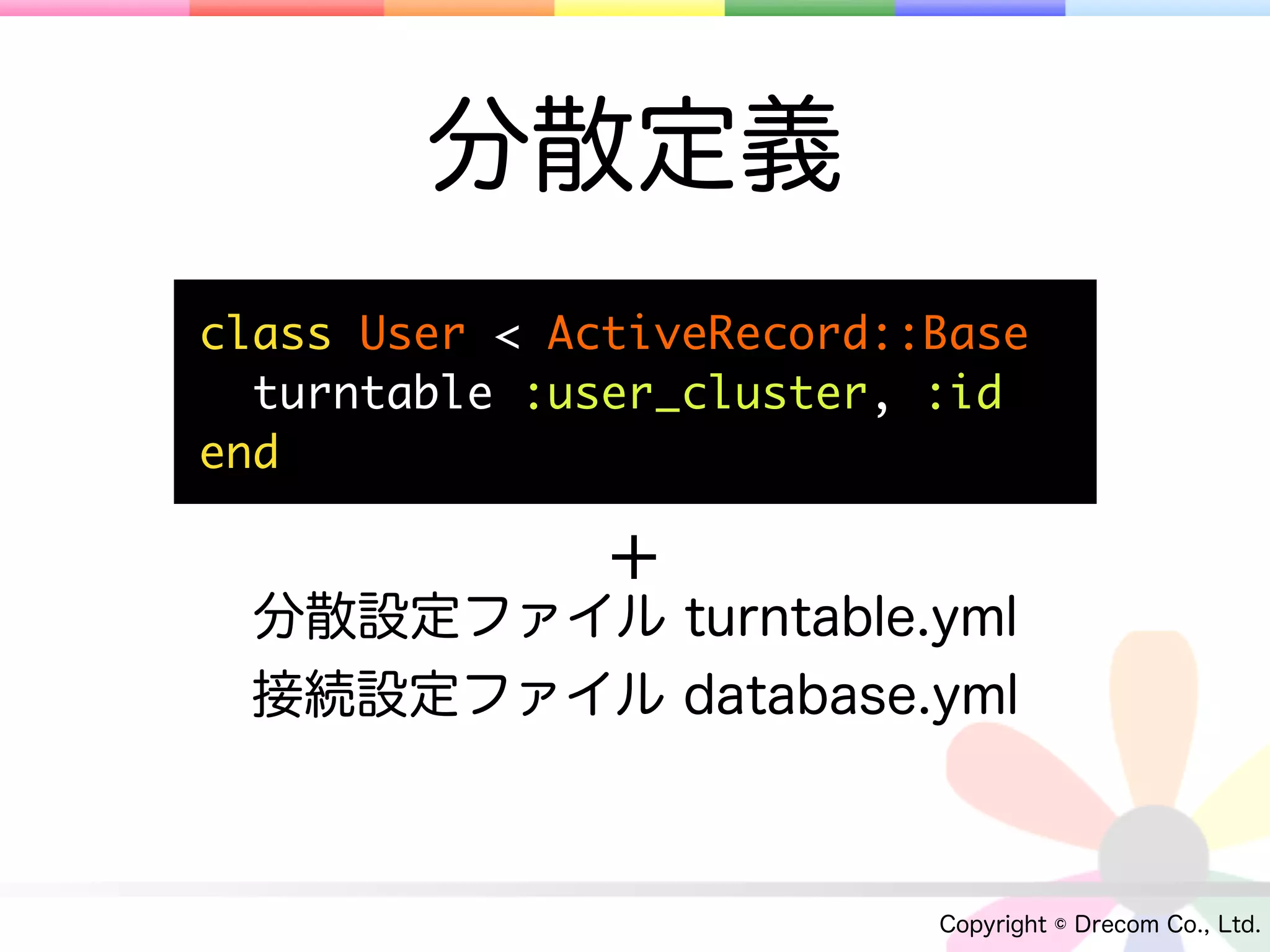

分散定義
class User < ActiveRecord::Base
turntable :user_cluster, :id
end

+
分散設定ファイル turntable.yml
接続設定ファイル database.yml

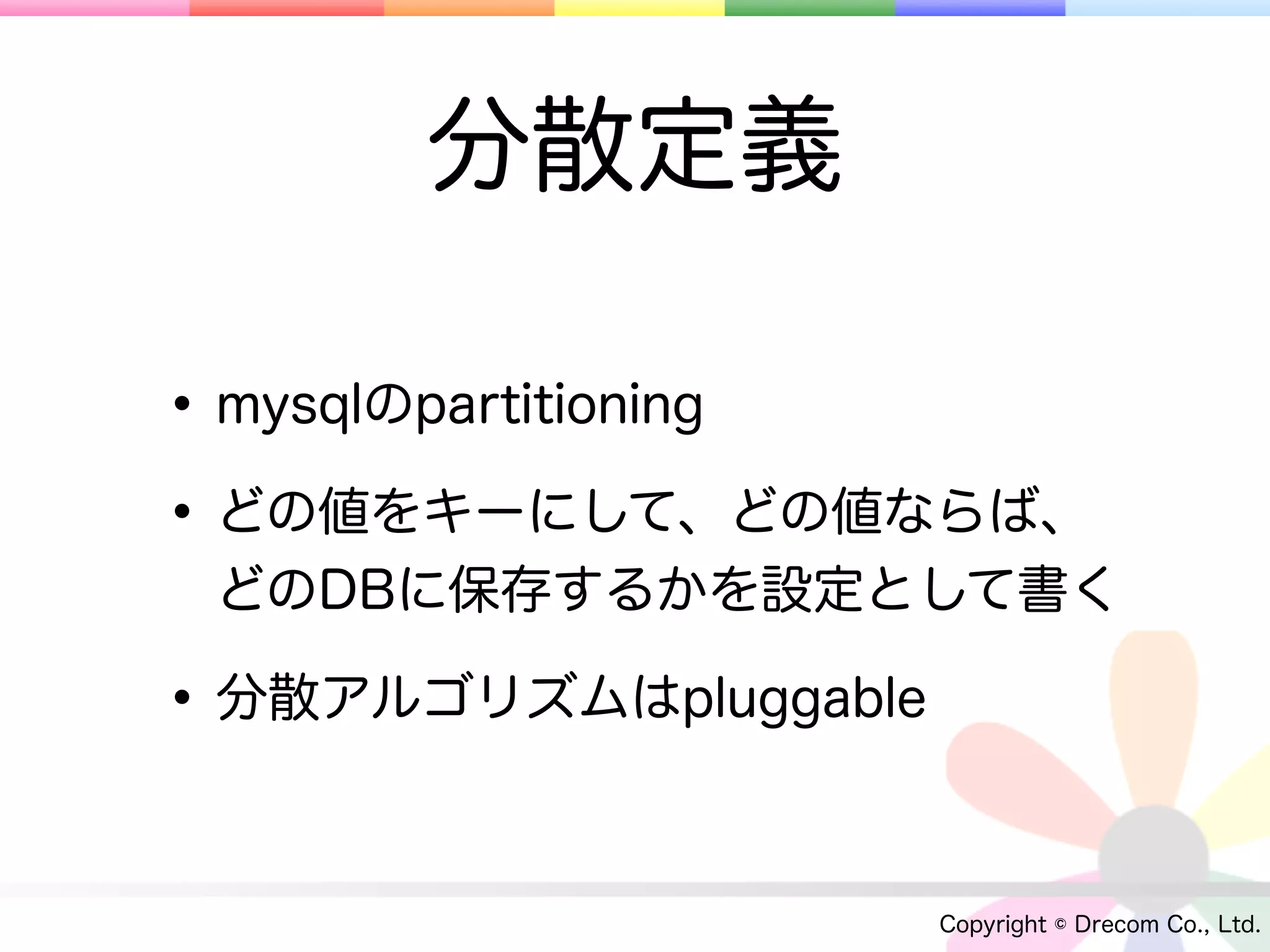

分散定義

• mysqlのpartitioning
• どの値をキーにして、どの値ならば、
どのDBに保存するかを設定として書く

• 分散アルゴリズムはpluggable

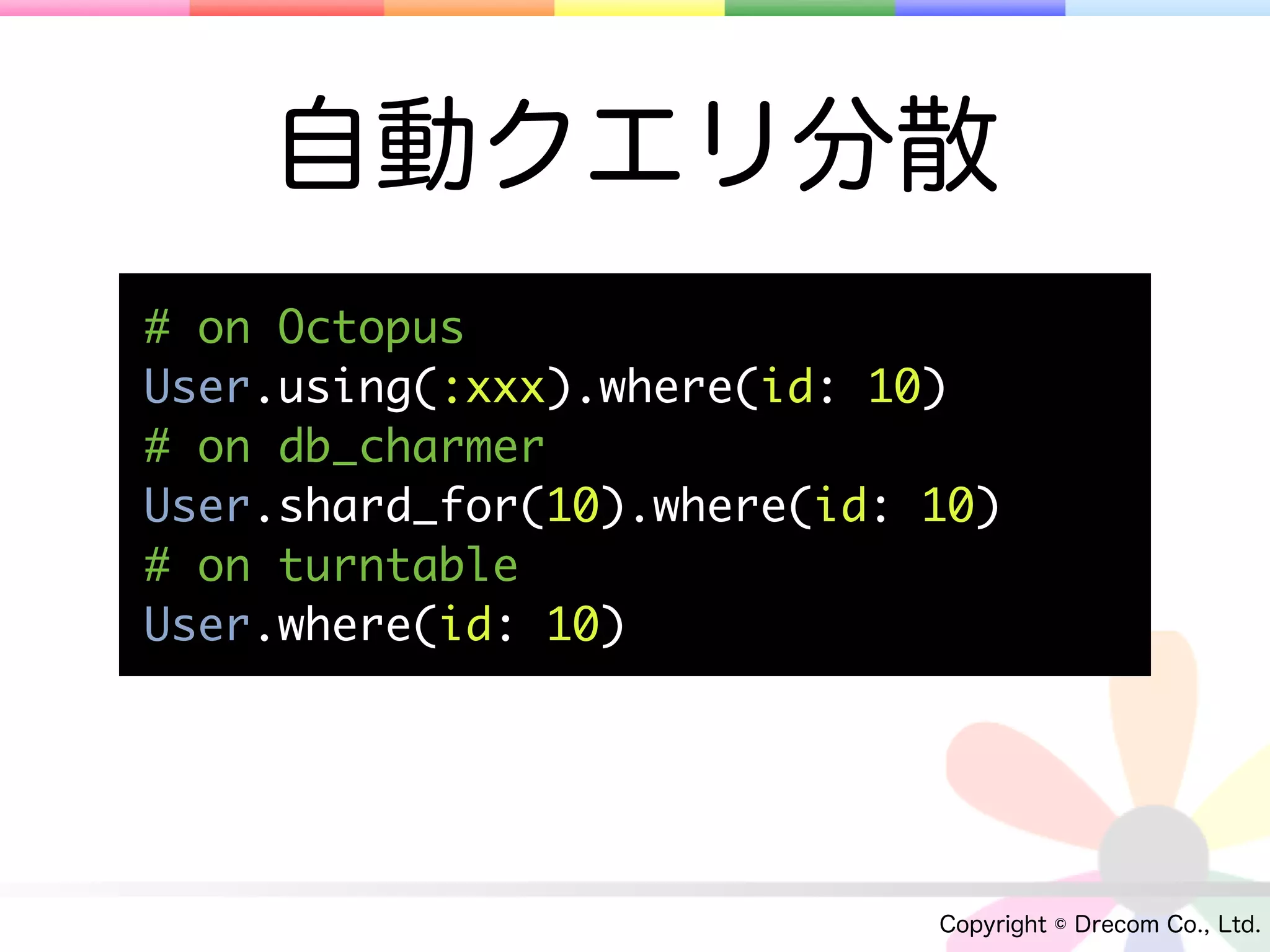

自動クエリ分散
# on Octopus
User.using(:xxx).where(id: 10)
# on db_charmer
User.shard_for(10).where(id: 10)
# on turntable
User.where(id: 10)

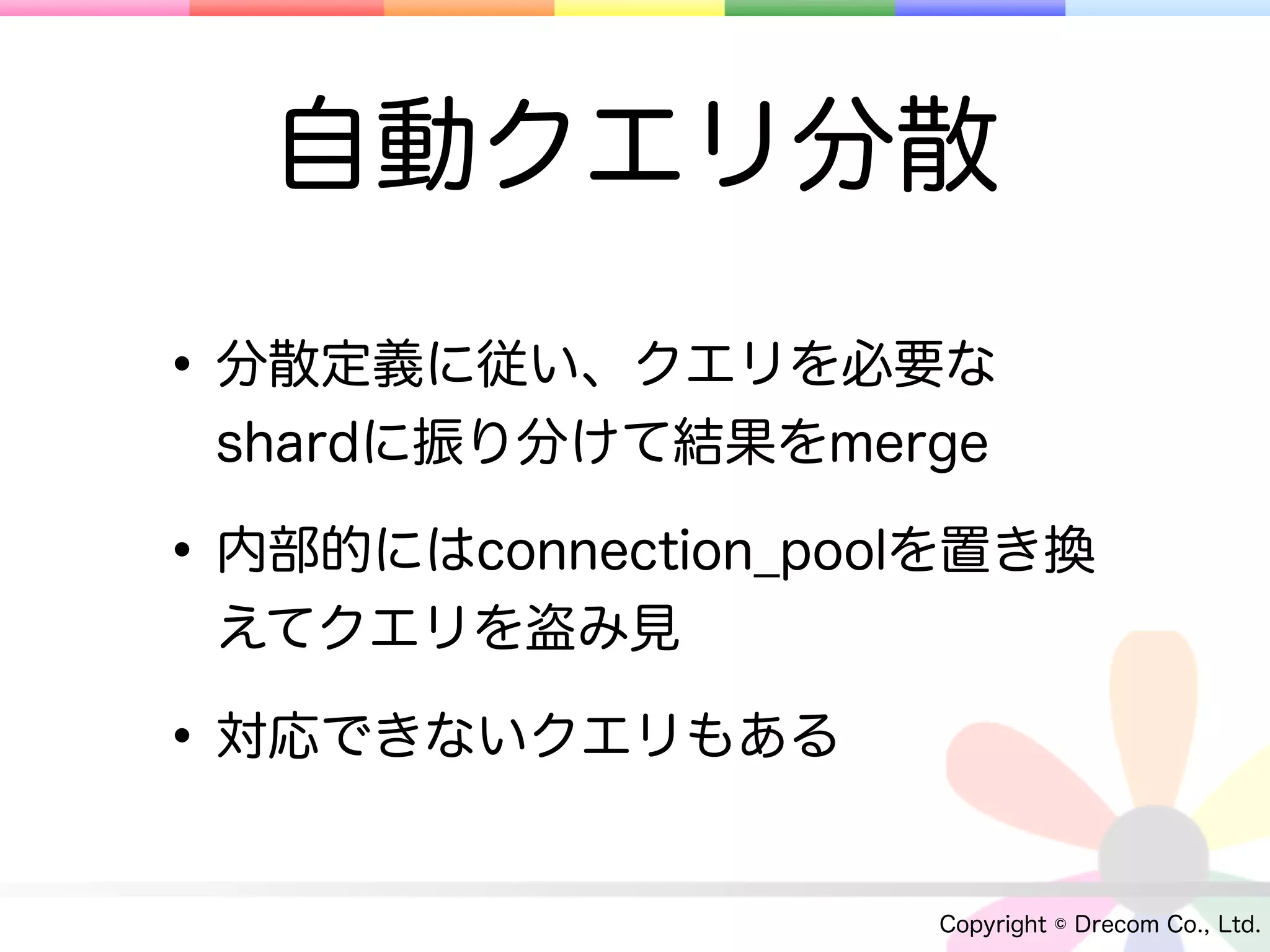

自動クエリ分散

• 分散定義に従い、クエリを必要な
shardに振り分けて結果をmerge

• 内部的にはconnection_poolを置き換
えてクエリを盗み見

• 対応できないクエリもある

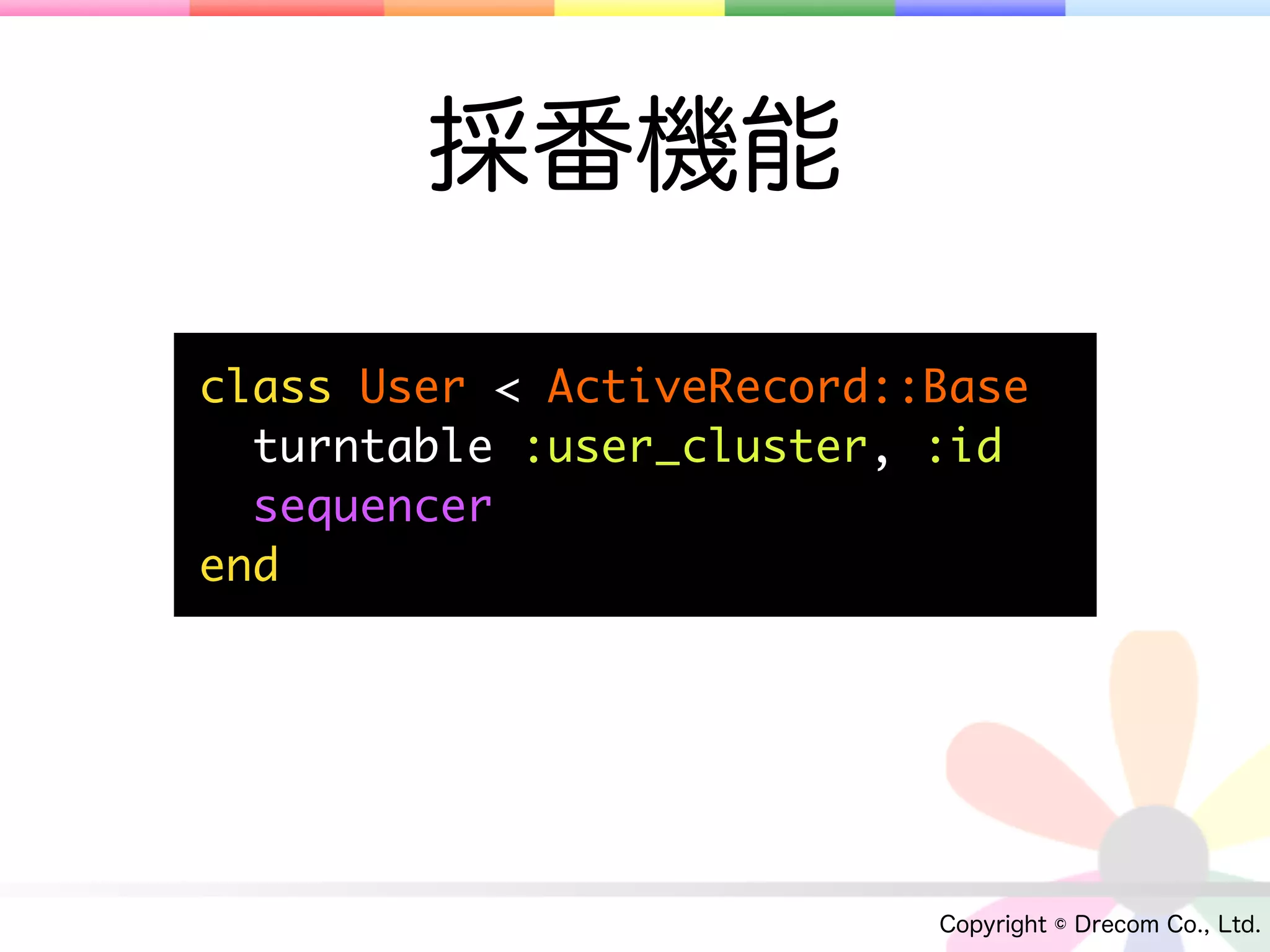

採番機能

class User < ActiveRecord::Base
turntable :user_cluster, :id
sequencer
end

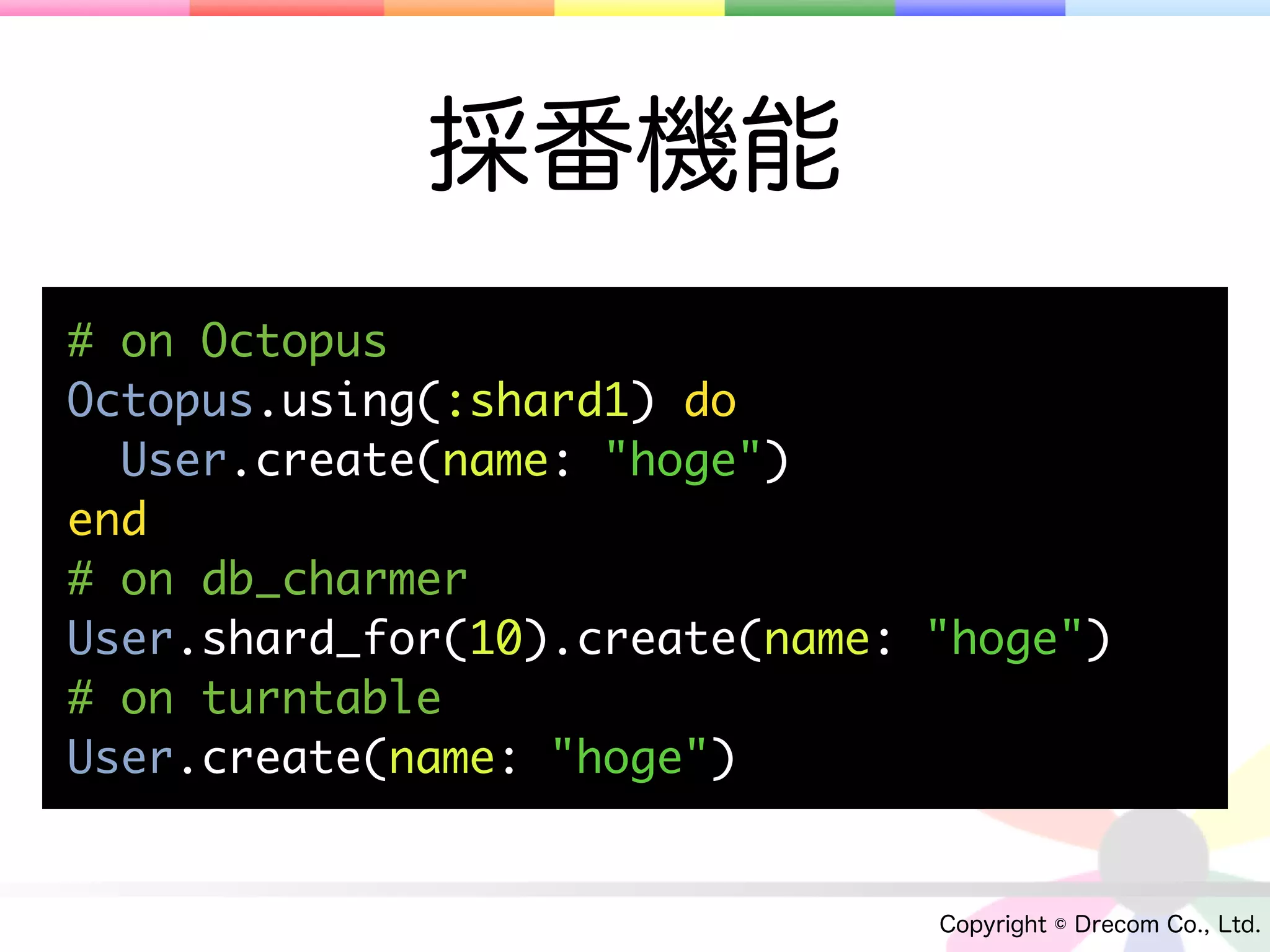

採番機能
# on Octopus
Octopus.using(:shard1) do
User.create(name: "hoge")
end
# on db_charmer
User.shard_for(10).create(name: "hoge")
# on turntable
User.create(name: "hoge")

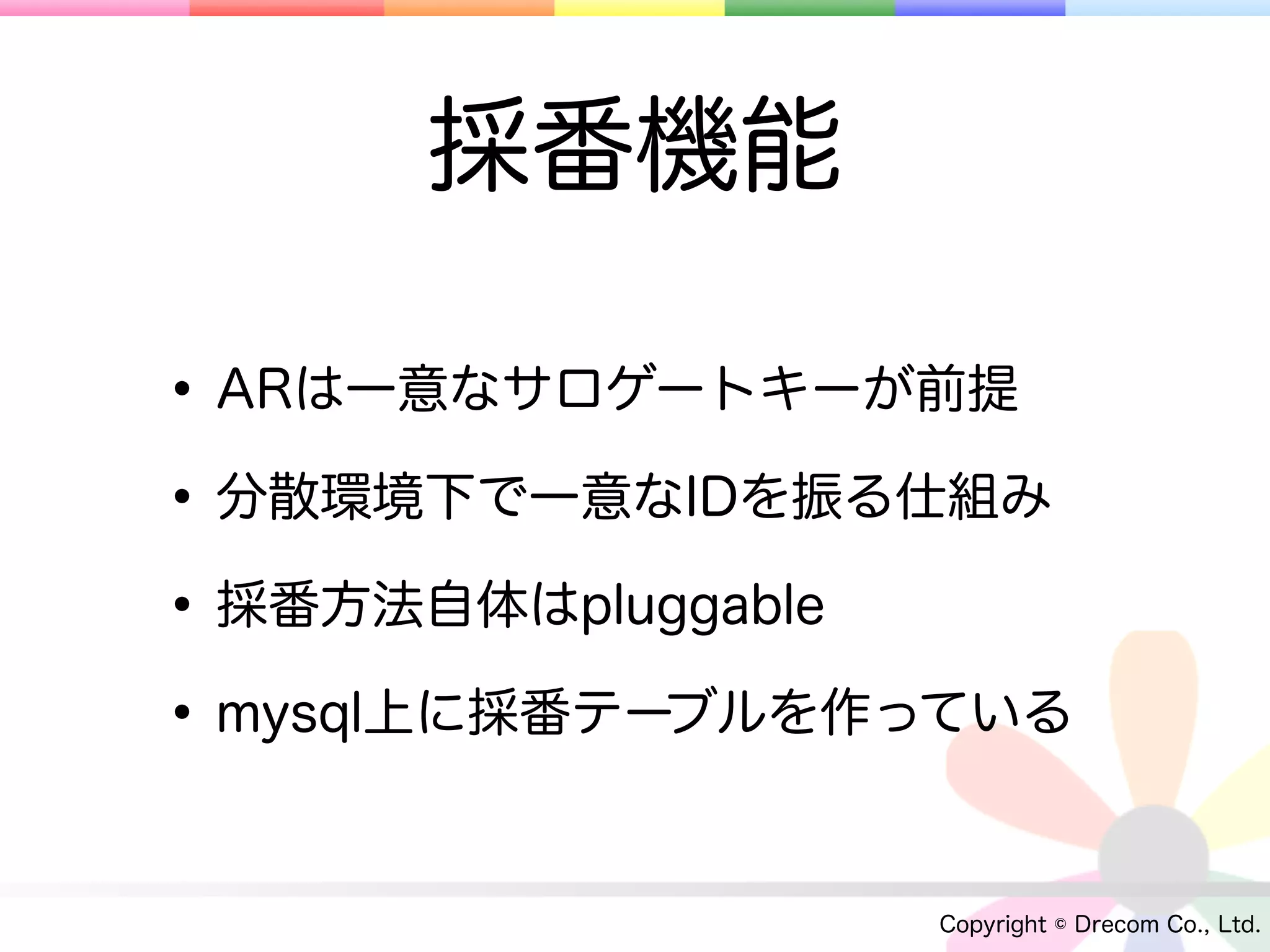

採番機能

• ARは一意なサロゲートキーが前提
• 分散環境下で一意なIDを振る仕組み
• 採番方法自体はpluggable
• mysql上に採番テーブルを作っている

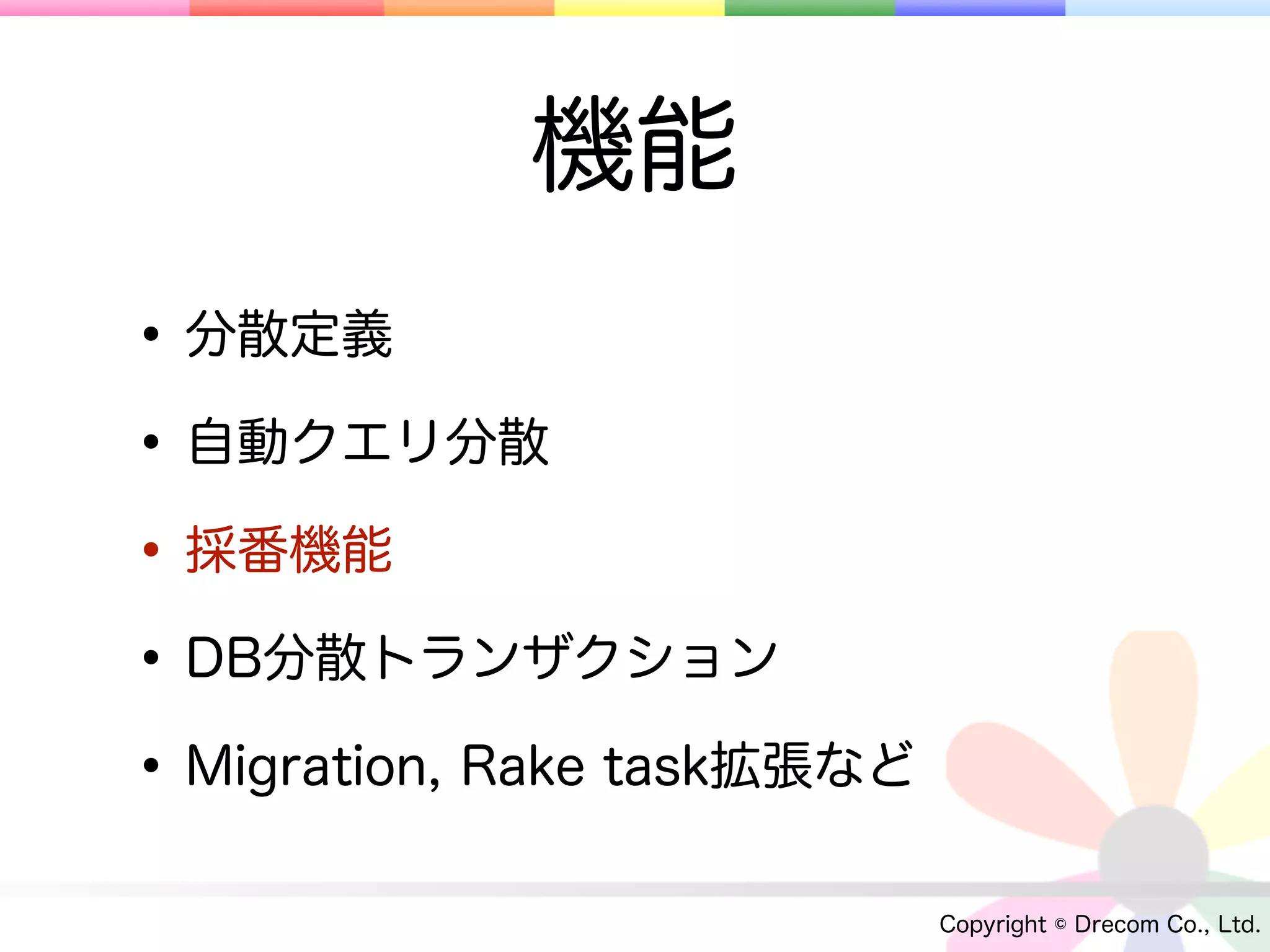

機能
• 分散定義
• 採番機能
• 分散トランザクション

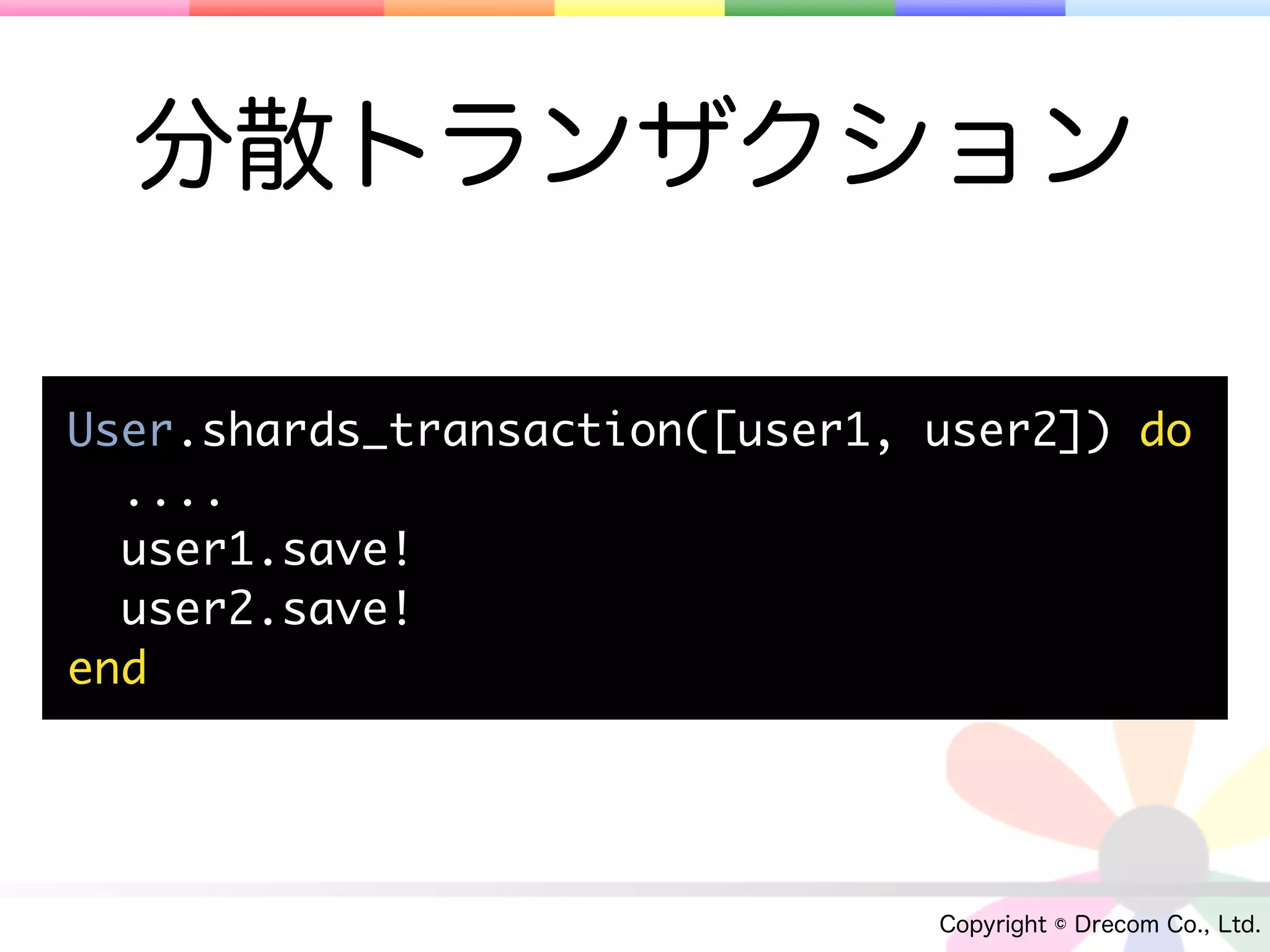

分散トランザクション

User.shards_transaction([user1, user2]) do
....
user1.save!
user2.save!
end

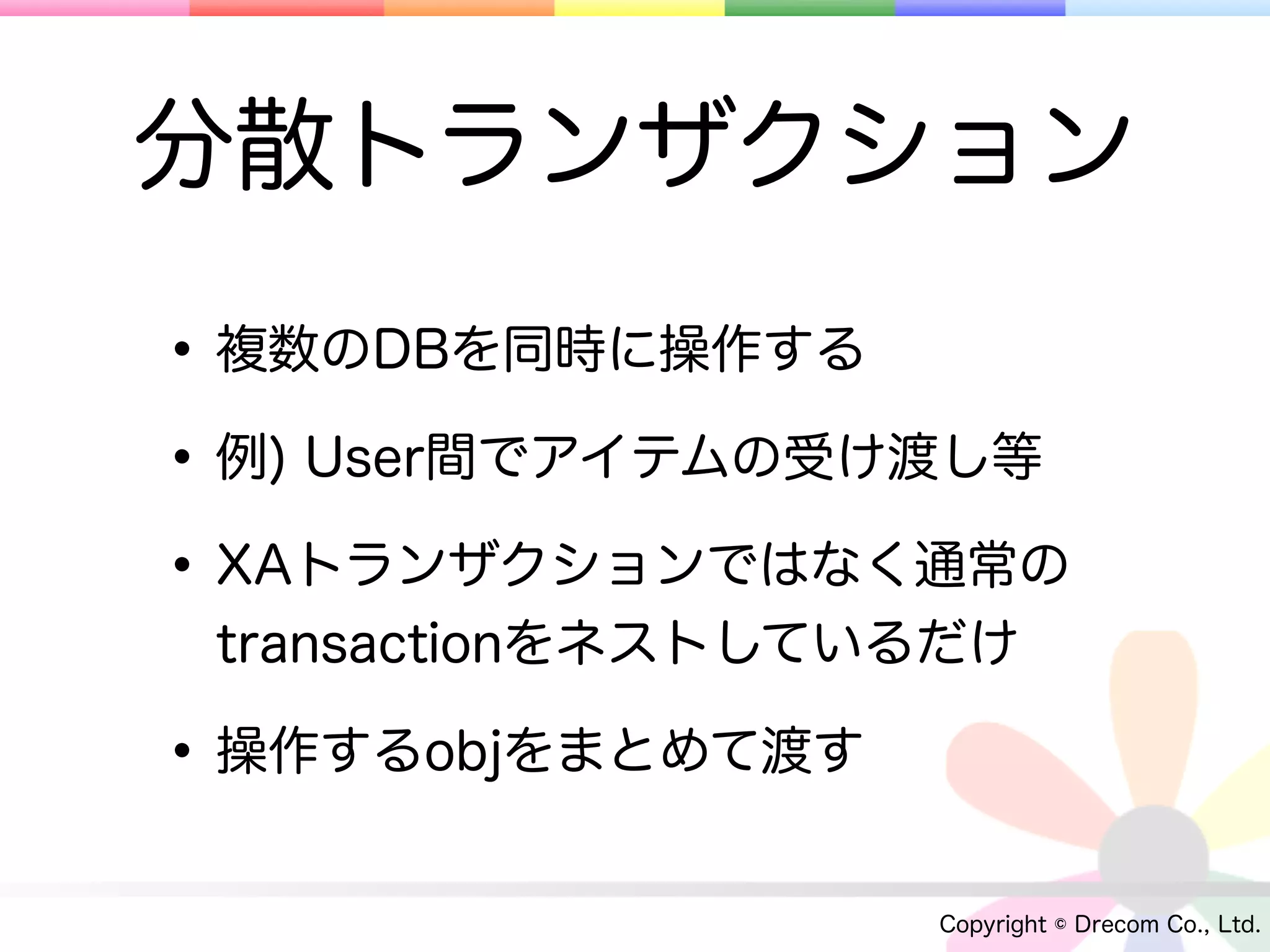

分散トランザクション
• 複数のDBを同時に操作する
• 例) User間でアイテムの受け渡し等
• XAトランザクションではなく通常の
transactionをネストしているだけ

• 操作するobjをまとめて渡す

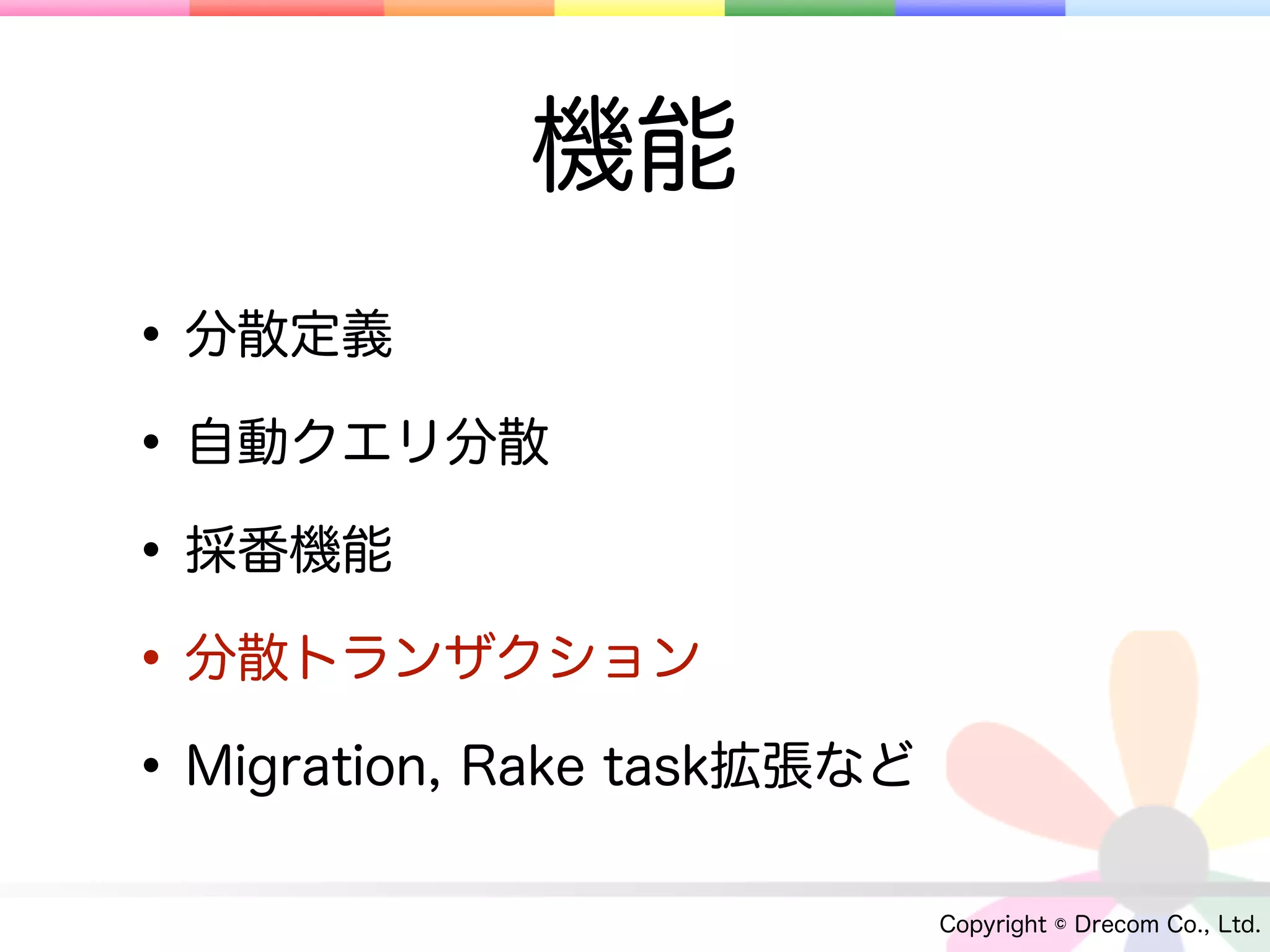

機能
• 分散定義
• 採番機能
• 分散トランザクション

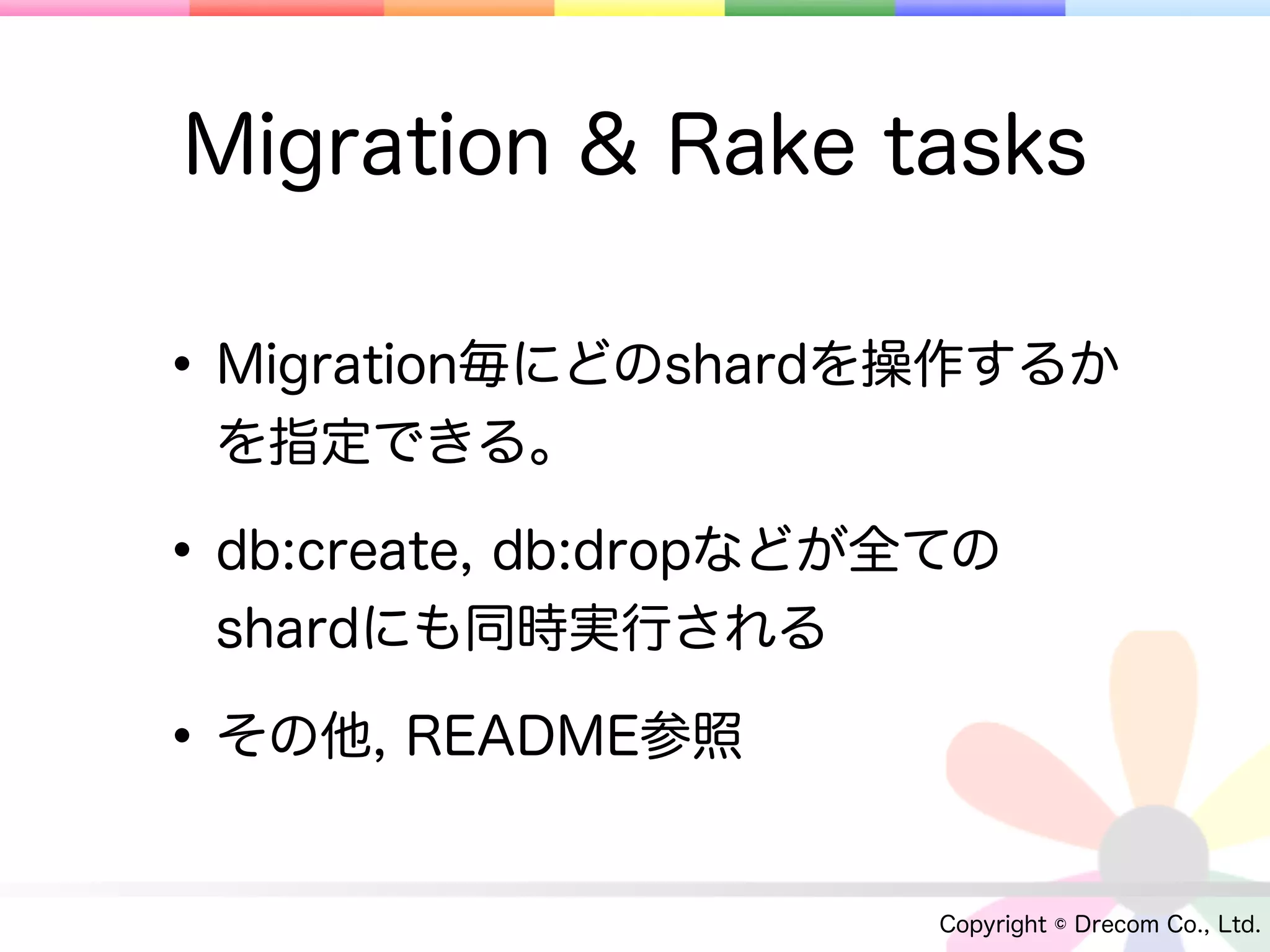

Migration & Rake tasks

• Migration毎にどのshardを操作するか
を指定できる。

• db:create, db:dropなどが全ての
shardにも同時実行される

• その他, README参照

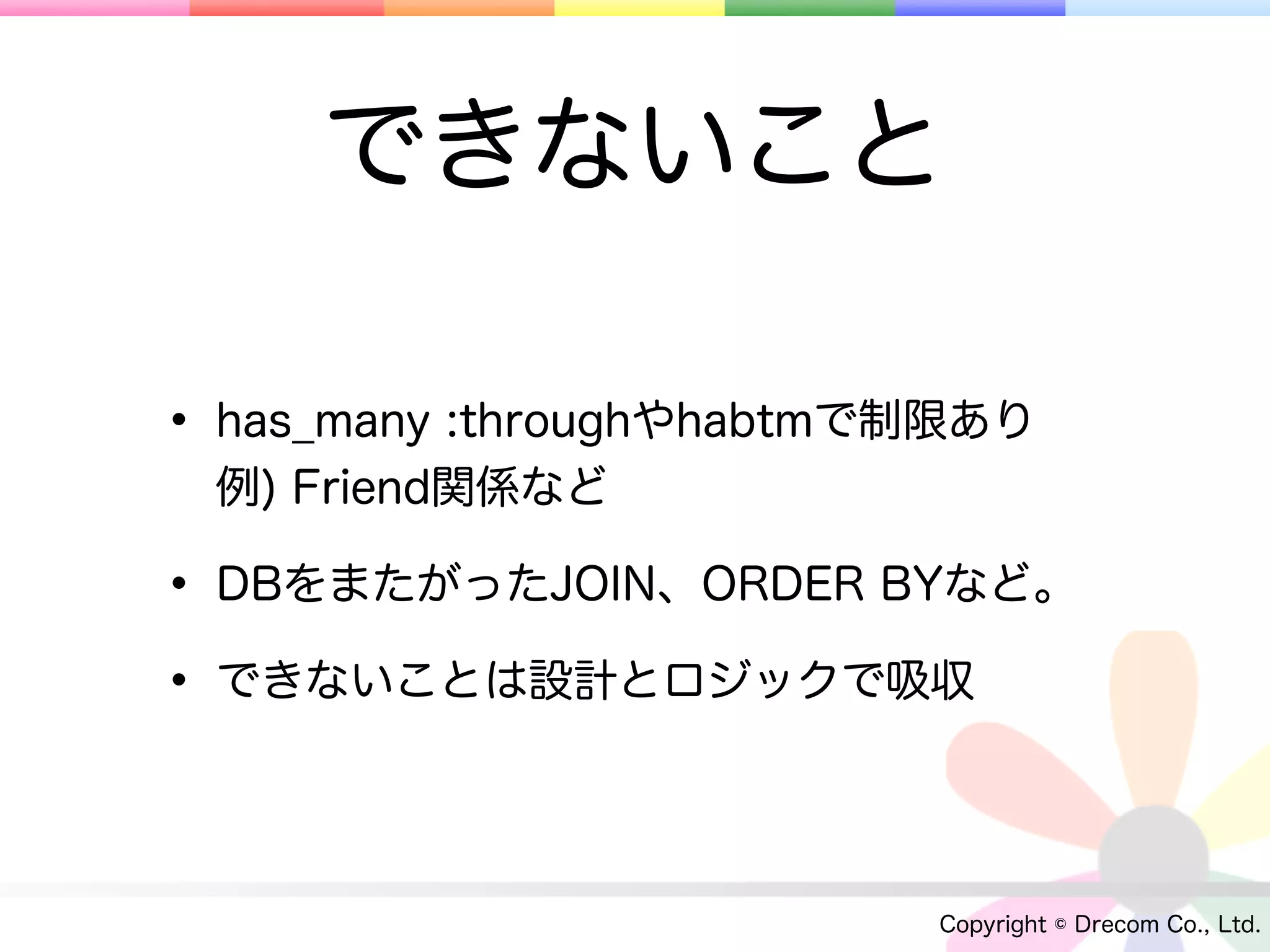

できないこと

• has_many :throughやhabtmで制限あり
例) Friend関係など

• DBをまたがったJOIN、ORDER BYなど。
• できないことは設計とロジックで吸収

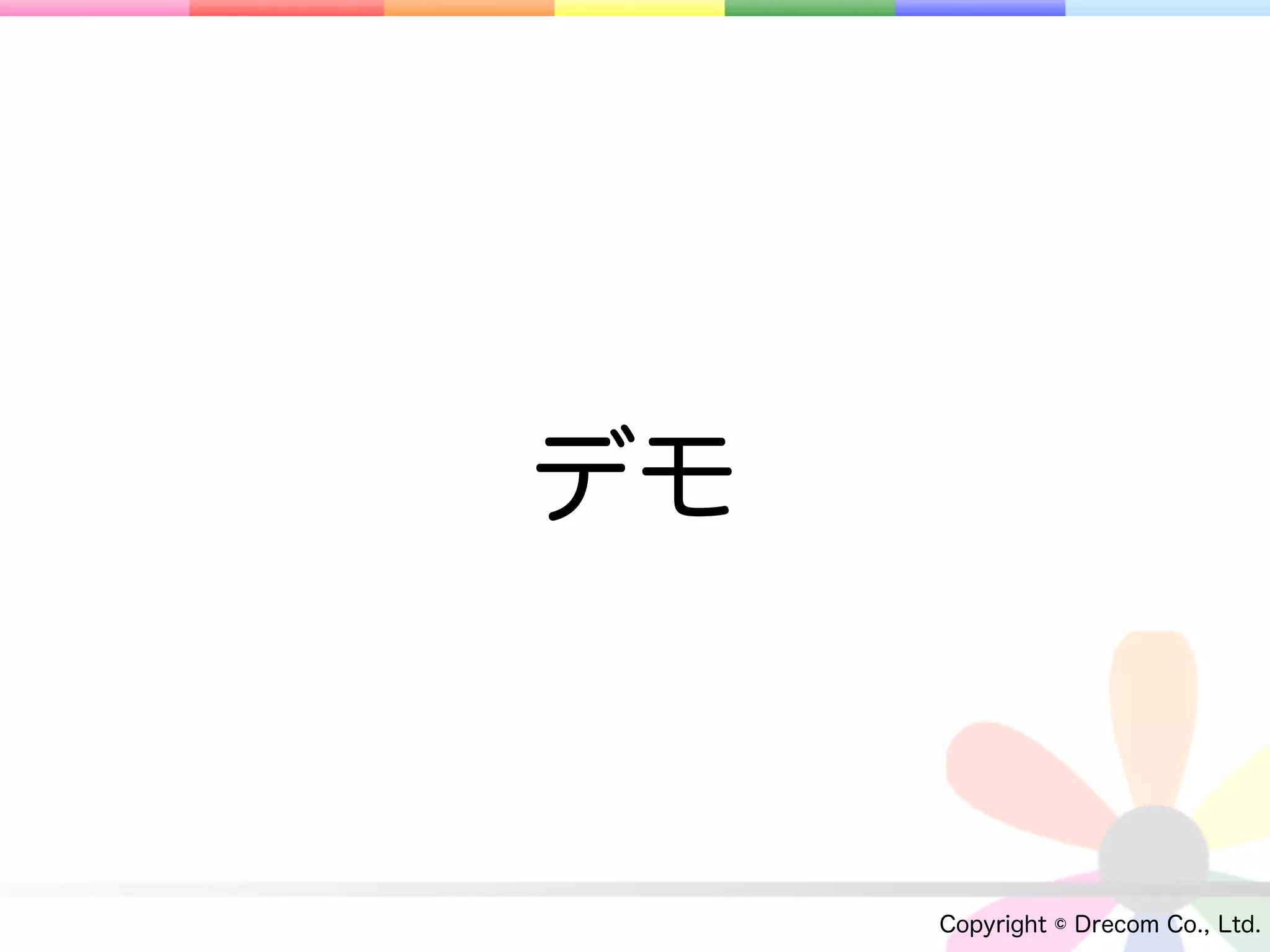

デモ

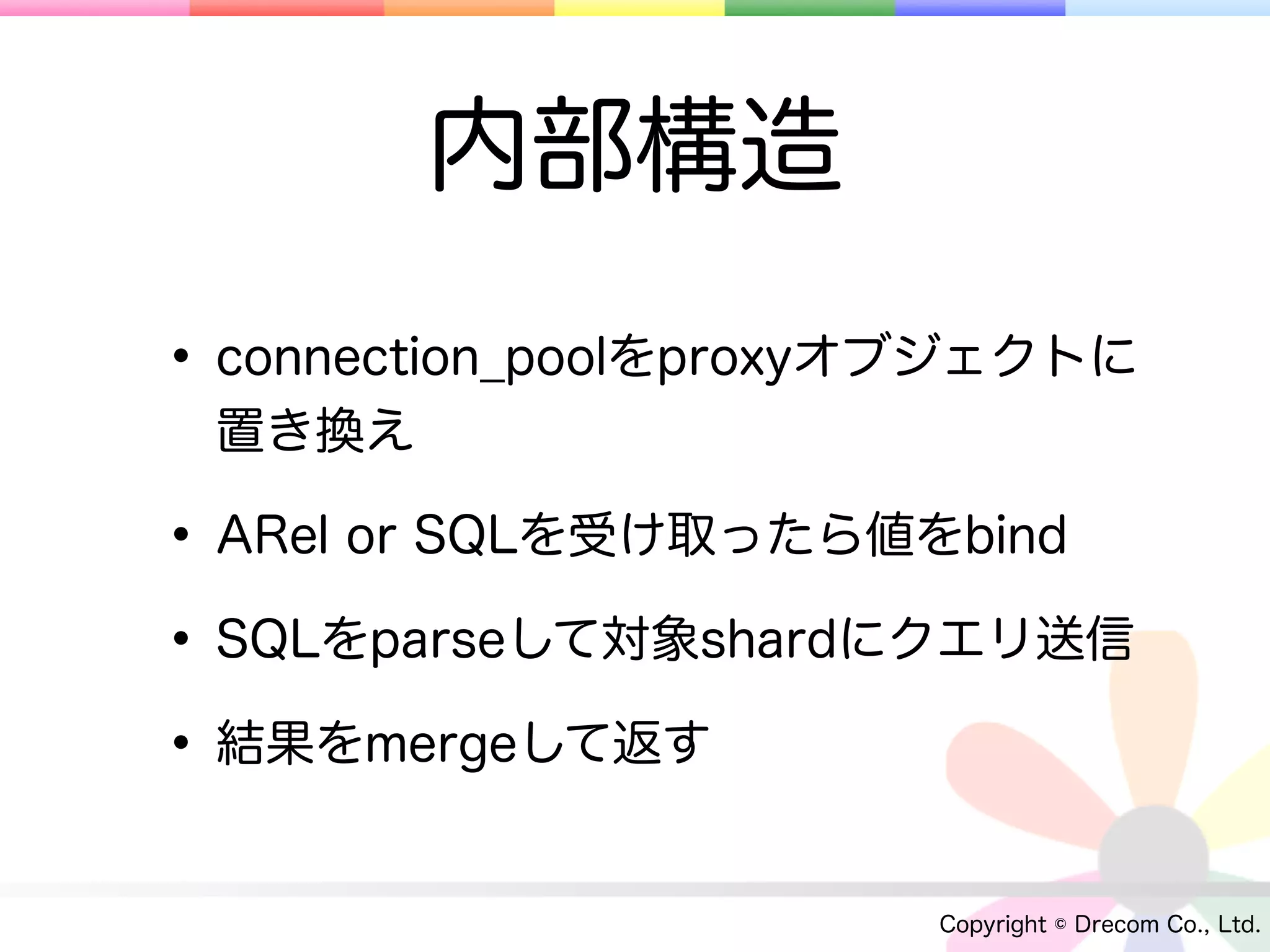

内部構造
• connection_poolをproxyオブジェクトに
置き換え

• ARel or SQLを受け取ったら値をbind
• SQLをparseして対象shardにクエリ送信
• 結果をmergeして返す

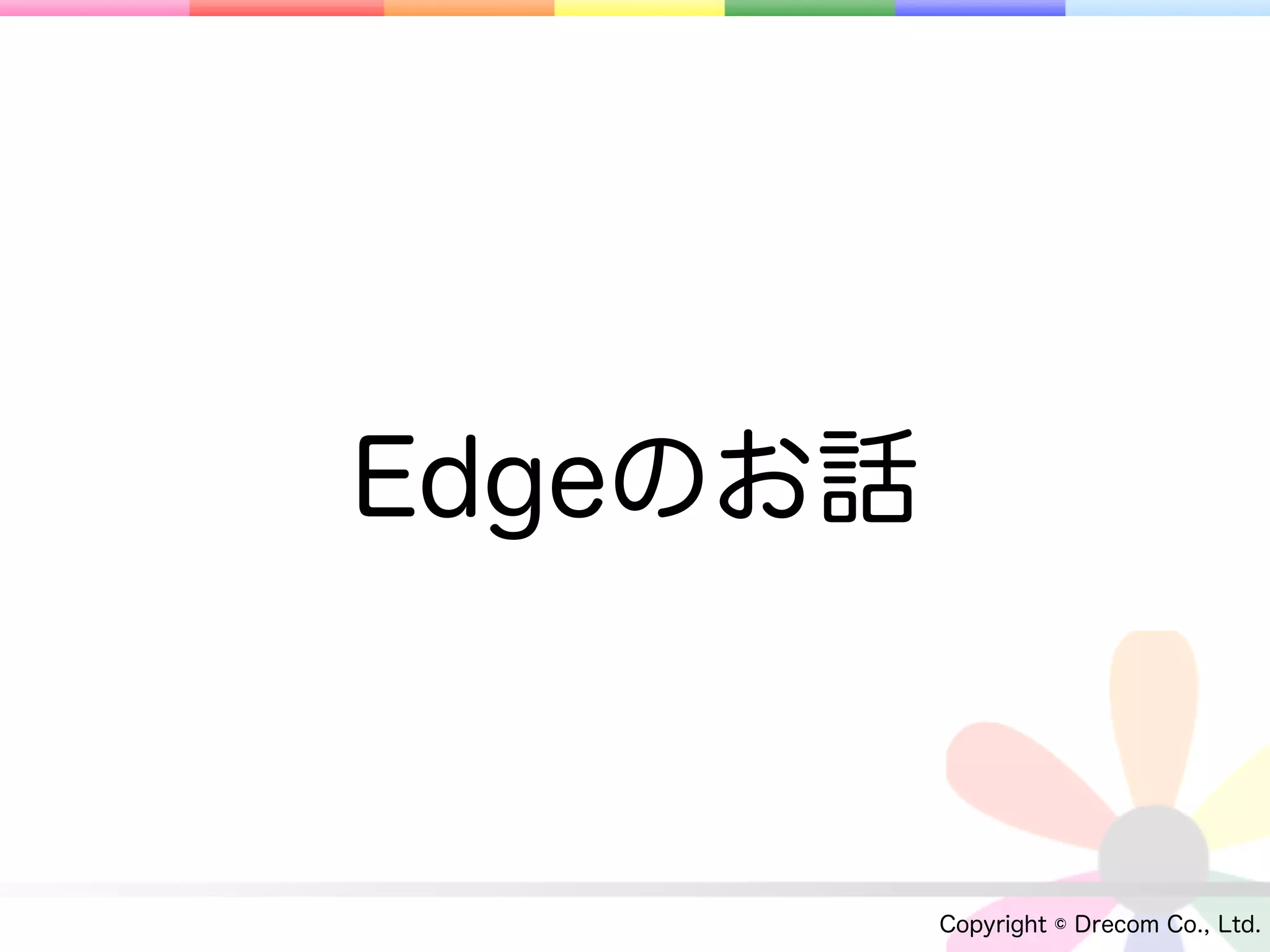

Edgeのお話

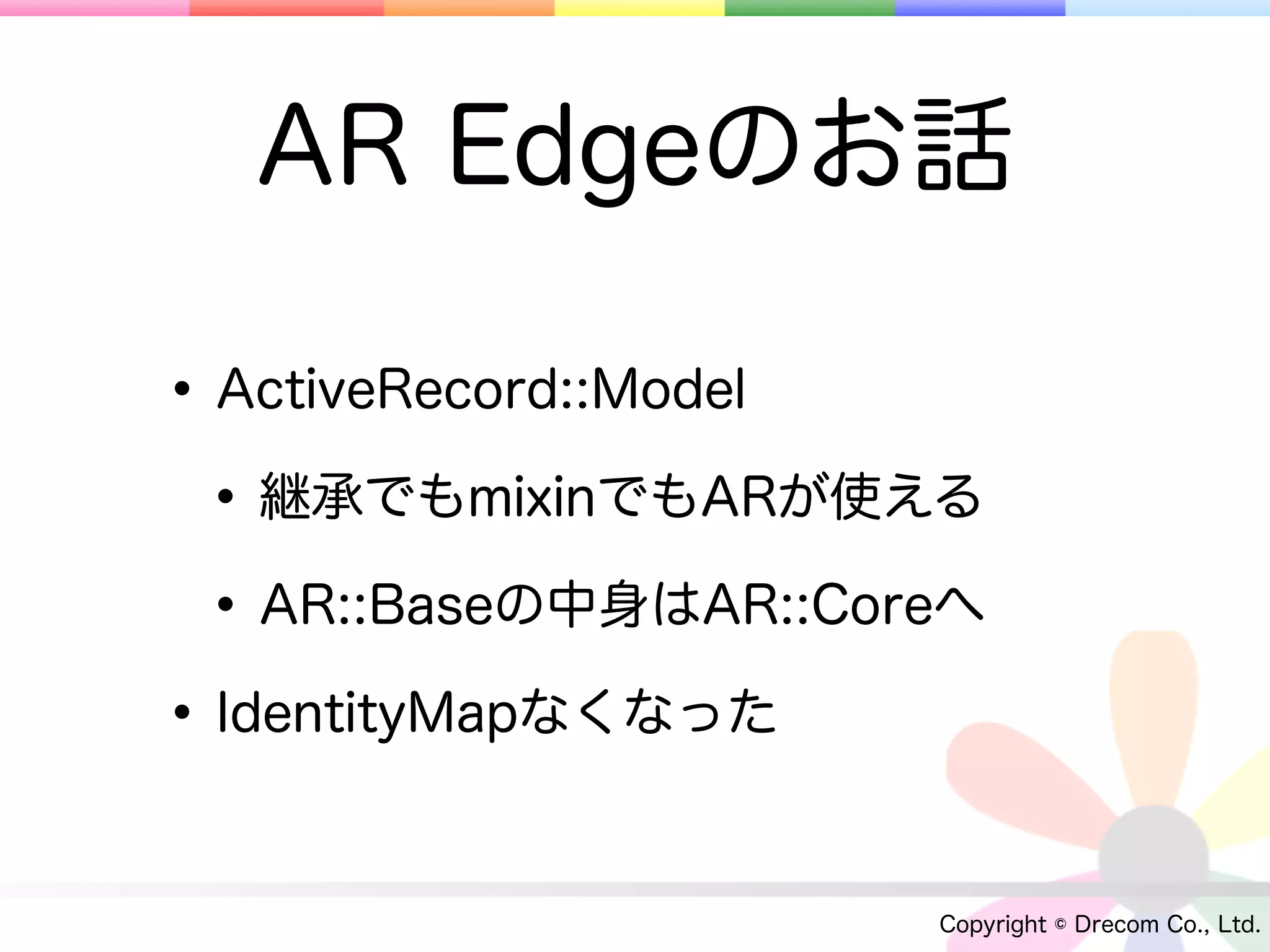

AR Edgeのお話

• ActiveRecord::Model
• 継承でもmixinでもARが使える
• AR::Baseの中身はAR::Coreへ
• IdentityMapなくなった

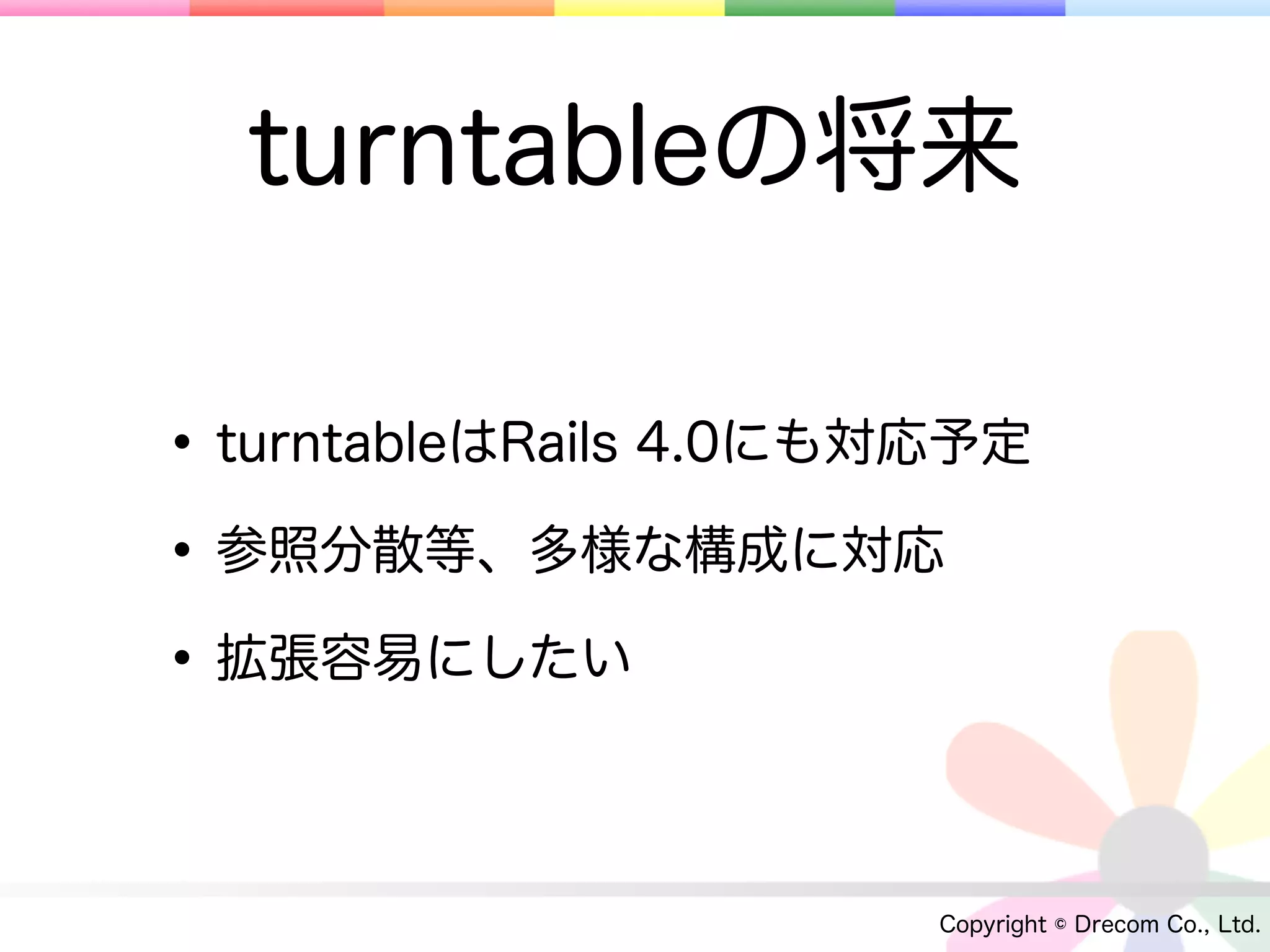

turntableの将来

• turntableはRails 4.0にも対応予定
• 参照分散等、多様な構成に対応
• 拡張容易にしたい

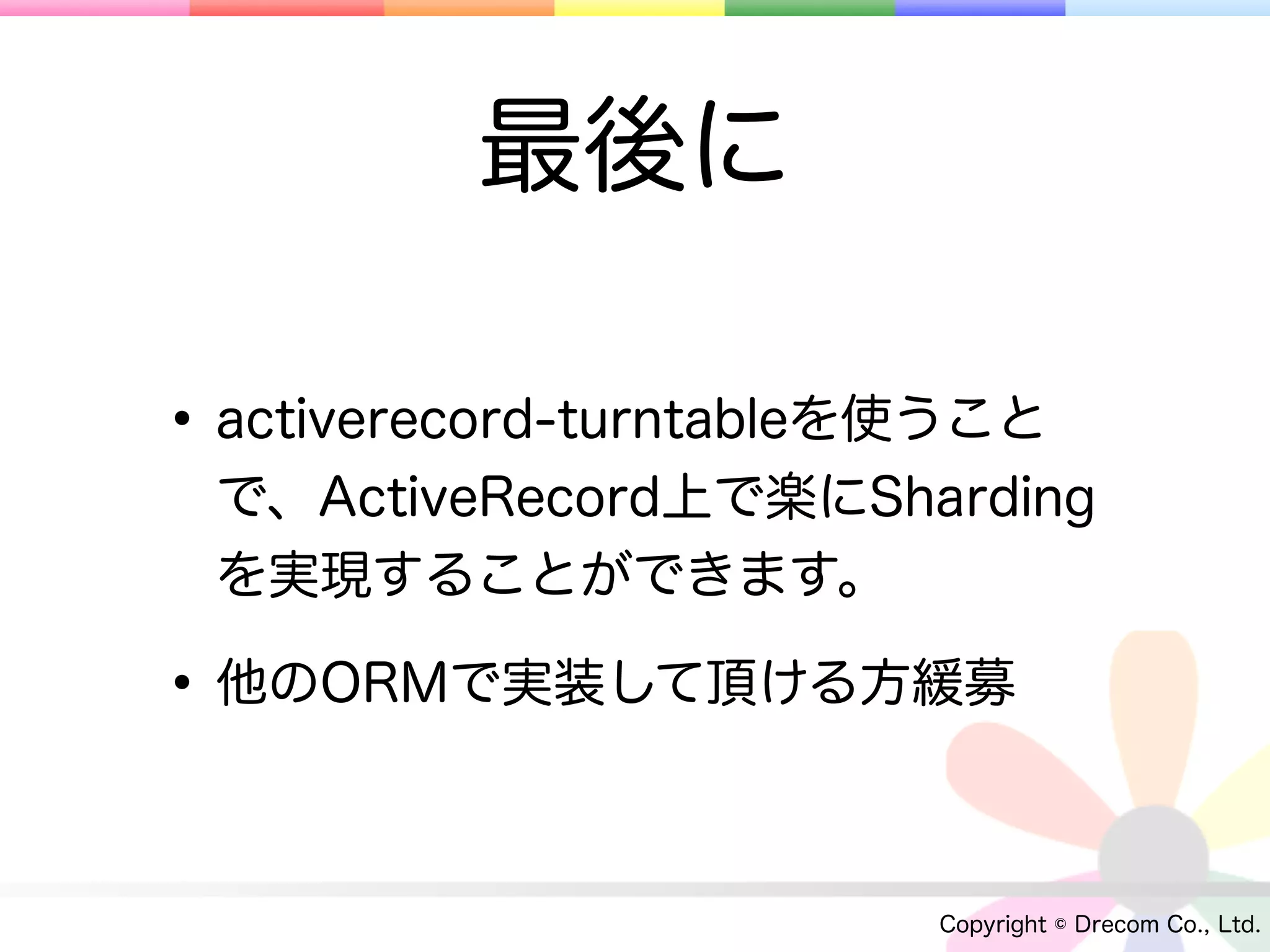

最後に

• activerecord-turntableを使うこと
で、ActiveRecord上で楽にSharding
を実現することができます。

• 他のORMで実装して頂ける方緩募

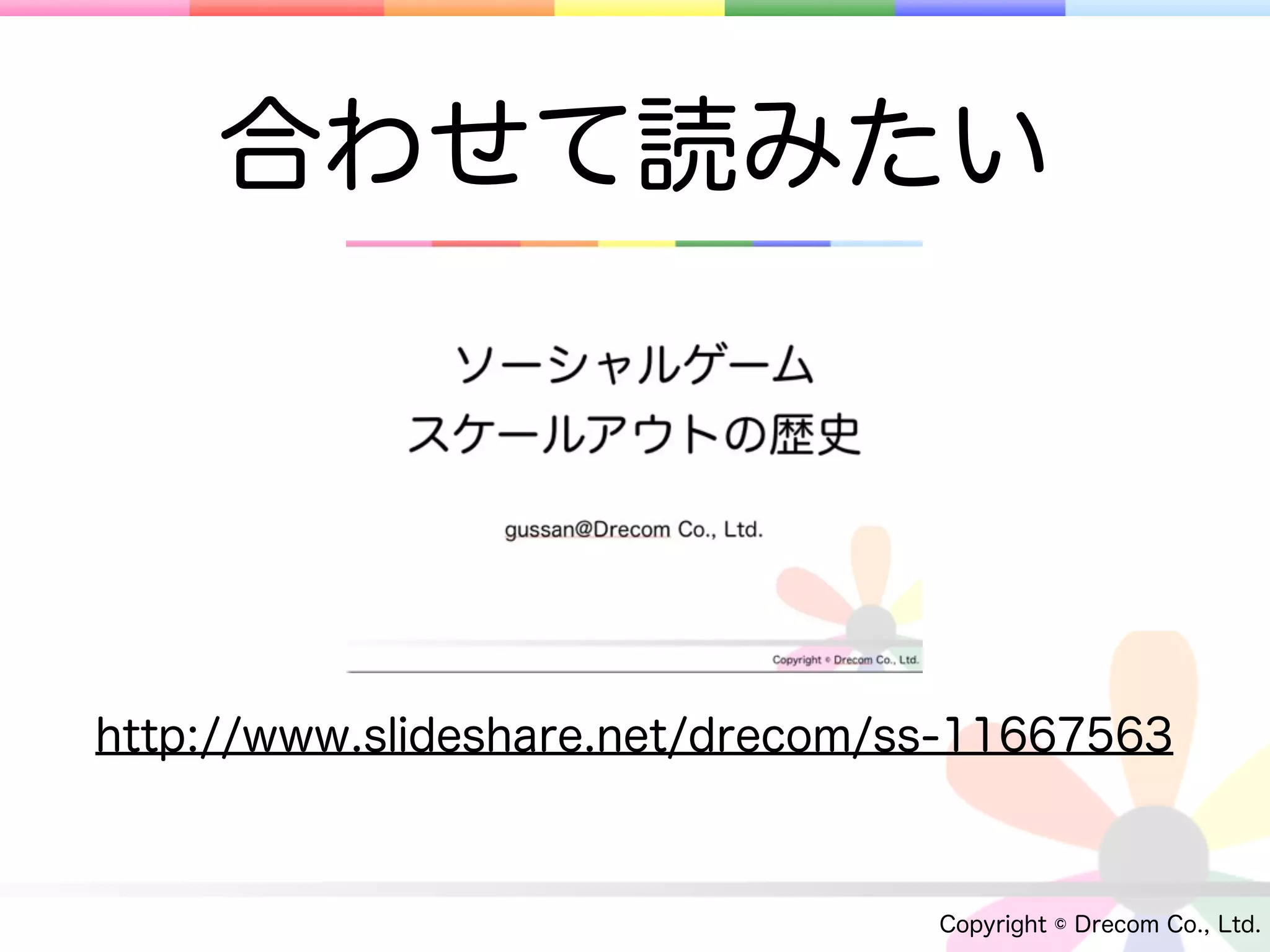

合わせて読みたい

http://www.slideshare.net/drecom/ss-11667563


ご清聴ありがとうございました。


エンジニア大募集中
