CDMA 2000 1xEV-DO Radio Interface
- 1.

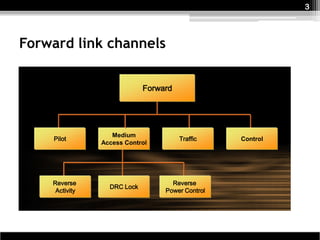

- 3. 3 Forward link channels Forward Medium Pilot Traffic Control Access Control Reverse Reverse DRC Lock Activity Power Control
- 4. 4 TDM of ForwardChannel ½ slot= 1024 chips ½ slot= 1024 chips Data MAC Pilot MAC Data Data MAC Pilot MAC Data 400 64 96 64 400 400 64 96 64 400 chips chips chip chips chips chips chips chip chips chips Active Slot MAC Pilot MAC MAC Pilot MAC 64 96 64 64 96 64 chips chip chips chips chip chips Idle Slot
- 5.

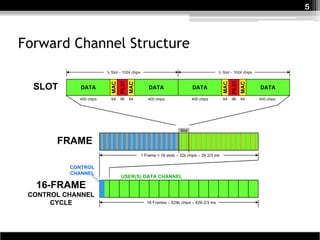

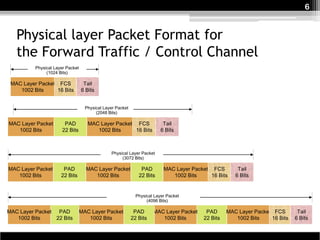

- 6. 6 Physical layer Packet Format for the Forward Traffic / Control Channel Physical Layer Packet (1024 Bits) MAC Layer Packet FCS Tail 1002 Bits 16 Bits 6 Bits Physical Layer Packet (2048 Bits) MAC Layer Packet PAD MAC Layer Packet FCS Tail 1002 Bits 22 Bits 1002 Bits 16 Bits 6 Bits Physical Layer Packet (3072 Bits) MAC Layer Packet PAD MAC Layer Packet PAD MAC Layer Packet FCS Tail 1002 Bits 22 Bits 1002 Bits 22 Bits 1002 Bits 16 Bits 6 Bits Physical Layer Packet (4096 Bits) MAC Layer Packet PAD MAC Layer Packet PAD MAC Layer Packet PAD MAC Layer Packet FCS Tail 1002 Bits 22 Bits 1002 Bits 22 Bits 1002 Bits 22 Bits 1002 Bits 16 Bits 6 Bits
- 7. 7 Pilot Channel • KanalPilot dipancarkan terus menerus oleh sektor dengan daya maksimum. • Kanal Pilot merupakan sinyal BPSK yang tidak dimodulasikan (menggunakan walsh cover 0). • Pilot channel ditempatkan pada pusat dari setengah slot dengan durasi 96 chip bursts. • Digunakan untuk akuisisi, sinkronisasi timing dan frekuensi, demodulasi, decoding, dan estimasi C/ I oleh AT yang beroperasi dalam coverage area suatu sektor. • Pilot burst dari semua sektor dipancarkan pada waktu yang sama untuk memudahkan estimasi C/I • Pilot burst menyediakan estimasi C/I yang lebih akurat, yang penting untuk pembangkitan DRC dan Turbo decoding.

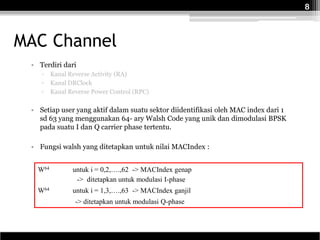

- 8. 8 MAC Channel •Terdiri dari ▫ Kanal Reverse Activity (RA) ▫ Kanal DRClock ▫ Kanal Reverse Power Control (RPC) • Setiap user yang aktif dalam suatu sektor diidentifikasi oleh MAC index dari 1 sd 63 yang menggunakan 64- ary Walsh Code yang unik dan dimodulasi BPSK pada suatu I dan Q carrier phase tertentu. • Fungsi walsh yang ditetapkan untuk nilai MACIndex : W64 untuk i = 0,2,….,62 -> MACIndex genap -> ditetapkan untuk modulasi I-phase W64 untuk i = 1,3,….,63 -> MACIndex ganjil -> ditetapkan untuk modulasi Q-phase

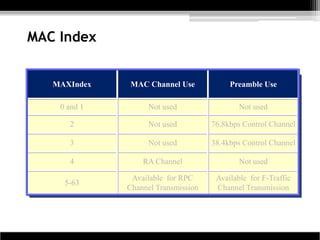

- 9. MAC Index MAXIndex MAC Channel Use Preamble Use 0 and 1 Not used Not used 2 Not used 76.8kbps Control Channel 3 Not used 38.4kbps Control Channel 4 RA Channel Not used Available for RPC Available for F-Traffic 5-63 Channel Transmission Channel Transmission 9

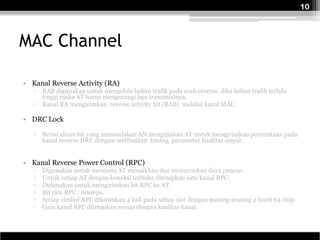

- 10. 10 MAC Channel • KanalReverse Activity (RA) ▫ RAB digunakan untuk mengelola beban trafik pada arah reverse. Jika beban trafik terlalu tinggi maka AT harus mengurangi laju transmisinya, ▫ Kanal RA mengirimkan reverse activity bit (RAB) melalui kanal MAC. • DRC Lock ▫ Berisi aliran bit yang menandakan AN mengijinkan AT untuk mengirimkan permintaan pada kanal reverse DRC dengan melibatkan timing, parameter kualitas sinyal . • Kanal Reverse Power Control (RPC) ▫ Digunakan untuk meminta AT menaikkan dan menurunkan daya pancar. ▫ Untuk setiap AT dengan koneksi terbuka ditetapkan satu kanal RPC. ▫ Didunakan untuk mengirimkan bit RPC ke AT. ▫ Bit rate RPC : 600bps. ▫ Setiap simbol RPC dikirimkan 4 kali pada setiap slot dengan masing-masing 2 burst 64 chip. ▫ Gain kanal RPC ditetapkan sesuai dengan kualitas kanal.

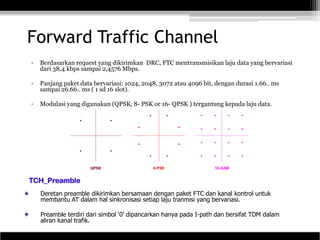

- 11. Forward Traffic Channel • Berdasarkan request yang dikirimkan DRC, FTC mentransmisikan laju data yang bervariasi dari 38,4 kbps sampai 2,4576 Mbps. • Panjang paket data bervariasi: 1024, 2048, 3072 atau 4096 bit, dengan durasi 1.66.. ms sampai 26.66.. ms ( 1 sd 16 slot). • Modulasi yang digunakan (QPSK, 8- PSK or 16- QPSK ) tergantung kepada laju data. QPSK 8-PSK 16-QAM TCH_Preamble Deretan preamble dikirimkan bersamaan dengan paket FTC dan kanal kontrol untuk membantu AT dalam hal sinkronisasi setiap laju tranmisi yang bervariasi. Preamble terdiri dari simbol ‘0’ dipancarkan hanya pada I-path dan bersifat TDM dalam aliran kanal trafik. 11

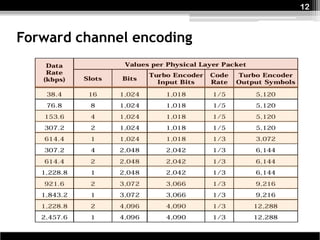

- 12.

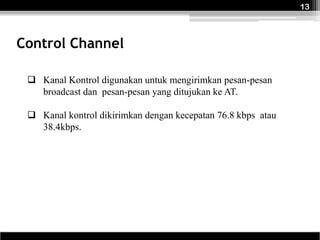

- 13. 13 Control Channel Kanal Kontrol digunakan untuk mengirimkan pesan-pesan broadcast dan pesan-pesan yang ditujukan ke AT. Kanal kontrol dikirimkan dengan kecepatan 76.8 kbps atau 38.4kbps.

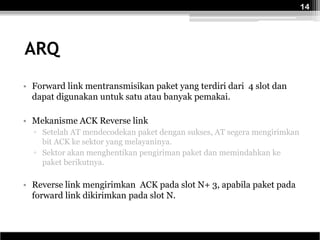

- 14. 14 ARQ • Forward linkmentransmisikan paket yang terdiri dari 4 slot dan dapat digunakan untuk satu atau banyak pemakai. • Mekanisme ACK Reverse link ▫ Setelah AT mendecodekan paket dengan sukses, AT segera mengirimkan bit ACK ke sektor yang melayaninya. ▫ Sektor akan menghentikan pengiriman paket dan memindahkan ke paket berikutnya. • Reverse link mengirimkan ACK pada slot N+ 3, apabila paket pada forward link dikirimkan pada slot N.

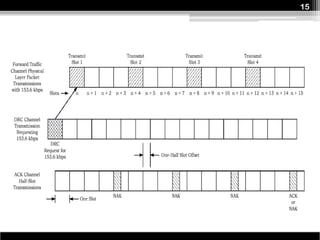

- 15. 15 Multislot Packet withNormal Termination

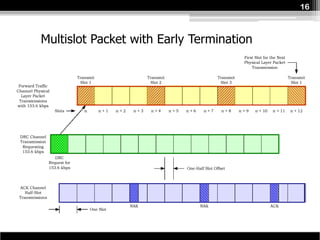

- 16. 16 Multislot Packet withEarly Termination

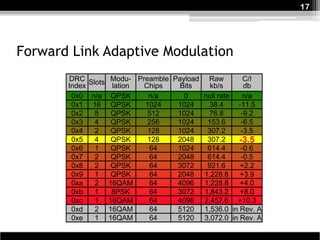

- 17. 17 Forward Link AdaptiveModulation

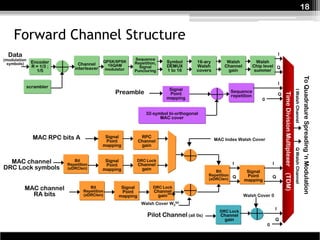

- 18. 18 Forward Channel Structure Data I (modulation Sequence symbols) Encoder QPSK/8PSK Repetition, Symbol 16-ary Walsh Walsh Channel 16QAM DEMUX Walsh Channel Chip level Q R = 1/3 ; interleaver Signal 1/5 modulator Puncturing 1 to 16 covers gain summer To Quadrature Spreading ‘n Modulation I scrambler Signal Preamble I Walsh Channel Sequence Point Time Division Multiplexer (TDM) repetition Q mapping 0 32-symbol bi-orthogonal MAC cover MAC RPC bits A Signal Point RPC Channel MAC Index Walsh Cover mapping gain Q Walsh Channel MAC channel Bit Repetition Signal Point DRC Lock Channel I I DRC Lock symbols (xDRClen) mapping gain Bit Signal Repetition Q Point Q (xDRClen) mapping MAC channel Bit Repetition Signal Point DRC Lock Channel RA bits (xDRClen) mapping gain Walsh Cover 0 Walsh Cover W264 I DRC Lock Pilot Channel (all 0s) Channel gain Q 0
- 19.

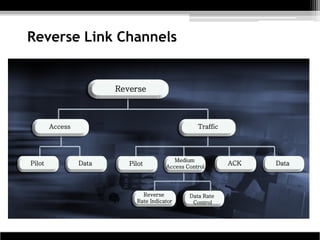

- 20. Reverse Link Channels Reverse Access Traffic Medium Pilot Data Pilot Access Control ACK Data Reverse Data Rate Rate Indicator Control 20

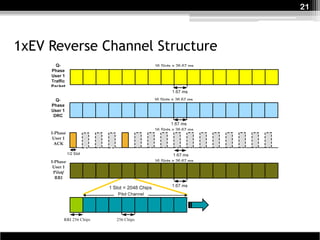

- 21. 21 1xEV Reverse ChannelStructure

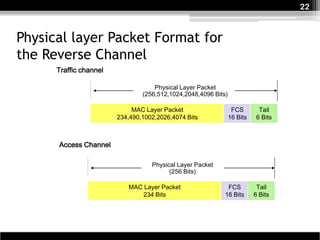

- 22. 22 Physical layer PacketFormat for the Reverse Channel Traffic channel Physical Layer Packet (256,512,1024,2048,4096 Bits) MAC Layer Packet FCS Tail 234,490,1002,2026,4074 Bits 16 Bits 6 Bits Access Channel Physical Layer Packet (256 Bits) MAC Layer Packet FCS Tail 234 Bits 16 Bits 6 Bits

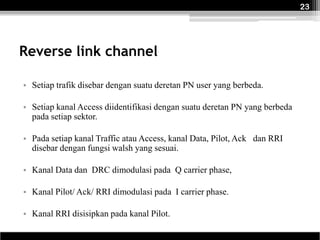

- 23. 23 Reverse link channel •Setiap trafik disebar dengan suatu deretan PN user yang berbeda. • Setiap kanal Access diidentifikasi dengan suatu deretan PN yang berbeda pada setiap sektor. • Pada setiap kanal Traffic atau Access, kanal Data, Pilot, Ack dan RRI disebar dengan fungsi walsh yang sesuai. • Kanal Data dan DRC dimodulasi pada Q carrier phase, • Kanal Pilot/ Ack/ RRI dimodulasi pada I carrier phase. • Kanal RRI disisipkan pada kanal Pilot.
- 24.

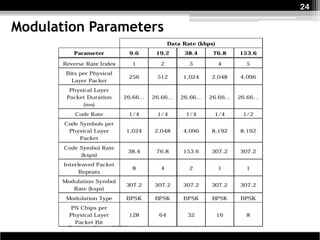

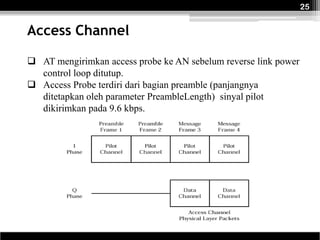

- 25. 25 Access Channel PADA AT mengirimkan access probe ke AN sebelum reverse link power control loop ditutup. Access Probe terdiri dari bagian preamble (panjangnya ditetapkan oleh parameter PreambleLength) sinyal pilot dikirimkan pada 9.6 kbps.

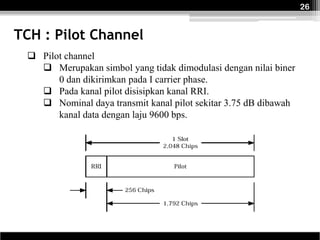

- 26. 26 TCH : PilotChannel Pilot channel Merupakan simbol yang tidak dimodulasi dengan nilai biner 0 dan dikirimkan pada I carrier phase. Pada kanal pilot disisipkan kanal RRI. Nominal daya transmit kanal pilot sekitar 3.75 dB dibawah kanal data dengan laju 9600 bps.

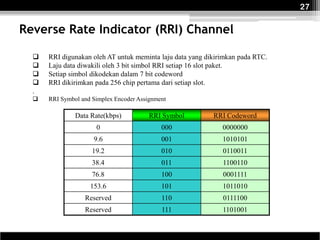

- 27. 27 Reverse Rate Indicator(RRI) Channel RRI digunakan oleh AT untuk meminta laju data yang dikirimkan pada RTC. Laju data diwakili oleh 3 bit simbol RRI setiap 16 slot paket. Setiap simbol dikodekan dalam 7 bit codeword RRI dikirimkan pada 256 chip pertama dari setiap slot. . RRI Symbol and Simplex Encoder Assignment Data Rate(kbps) RRI Symbol RRI Codeword 0 000 0000000 9.6 001 1010101 19.2 010 0110011 38.4 011 1100110 76.8 100 0001111 153.6 101 1011010 Reserved 110 0111100 Reserved 111 1101001

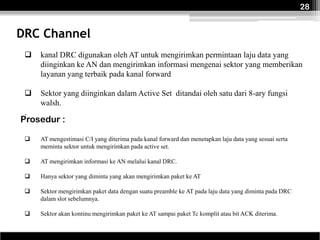

- 28. 28 DRC Channel kanal DRC digunakan oleh AT untuk mengirimkan permintaan laju data yang diinginkan ke AN dan mengirimkan informasi mengenai sektor yang memberikan layanan yang terbaik pada kanal forward Sektor yang diinginkan dalam Active Set ditandai oleh satu dari 8-ary fungsi walsh. . Prosedur : AT mengestimasi C/I yang diterima pada kanal forward dan menetapkan laju data yang sesuai serta meminta sektor untuk mengirimkan pada active set. AT mengirimkan informasi ke AN melalui kanal DRC. Hanya sektor yang diminta yang akan mengirimkan paket ke AT Sektor mengirimkan paket data dengan suatu preamble ke AT pada laju data yang diminta pada DRC dalam slot sebelumnya. Sektor akan kontinu mengirimkan paket ke AT sampai paket Tc komplit atau bit ACK diterima.

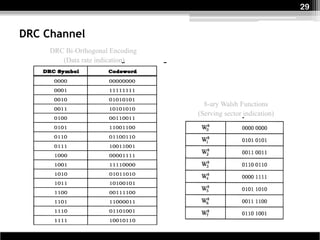

- 29. 29 DRC Channel DRC Bi-Orthogonal Encoding (Data rate indication) 8-ary Walsh Functions (Serving sector indication)

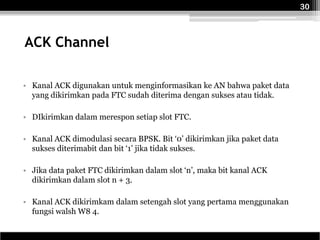

- 30. 30 ACK Channel • KanalACK digunakan untuk menginformasikan ke AN bahwa paket data yang dikirimkan pada FTC sudah diterima dengan sukses atau tidak. • DIkirimkan dalam merespon setiap slot FTC. • Kanal ACK dimodulasi secara BPSK. Bit ‘0’ dikirimkan jika paket data sukses diterimabit dan bit ‘1’ jika tidak sukses. • Jika data paket FTC dikirimkan dalam slot ‘n’, maka bit kanal ACK dikirimkan dalam slot n + 3. • Kanal ACK dikirimkam dalam setengah slot yang pertama menggunakan fungsi walsh W8 4.

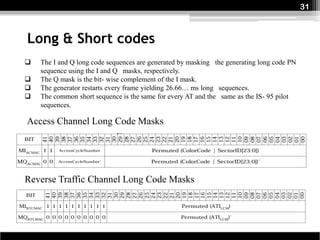

- 31. 31 Long & Shortcodes The I and Q long code sequences are generated by masking the generating long code PN sequence using the I and Q masks, respectively. The Q mask is the bit- wise complement of the I mask. The generator restarts every frame yielding 26.66… ms long sequences. The common short sequence is the same for every AT and the same as the IS- 95 pilot sequences. Access Channel Long Code Masks Reverse Traffic Channel Long Code Masks
- 32. 32 Reverse Traffic ChannelStructure
- 33. 33 Reverse Traffic ChannelStructure
- 34. 34 Reverse Link PowerControl • Sama seperti pada 1x/IS-95 • Besarnya Tx power pada arah reverse berdasarkan pada : ▫ Estimasi open loop yang dilakukan oleh AT ▫ Closed loop yang melibatkan AT dan AN • Bit RPC dikirimkan dengan laju 600 bps.
- 35.
