![17
RyuBMP評価結果 http://osrg.github.io/bmp/
Ryu SDN Framework上で動作可能なため、独自機能の拡
張が図りやすい。なお、WebUI/DBは存在しない。
2015 Jul 19 11:57:30 | 192.168.100.3 | 65000,10.0.1.5 |
BMPRouteMonitoring={'path_attributes': {'ORIGIN': '?', 'MP_REACH_NLRI': {'nexthop':
'10.0.1.1', 'nlri': [{'prefix': '192.168.101.0/30', 'label_list': [25], 'route_dist':
'65000:1'}, {'prefix': '192.168.102.0/30', 'label_list': [26], 'route_dist': '65000:1'}]},
'AS_PATH': [[65001]], 'MULTI_EXIT_DISC': 0, 'LOCAL_PREF': 100, 'EXTENDED_COMMUNITIES':
['65000:1']}, 'received_time': '1970/01/01 09:00:00', 'message_type': 'BGP_Update'}
2015 Jul 19 11:57:30 | 192.168.100.3 | 65000,10.0.1.5 |
BMPRouteMonitoring={'path_attributes': {'ORIGIN': 'i', 'MP_REACH_NLRI': {'nexthop':
'10.0.1.1', 'nlri': [{'prefix': '192.168.201.0/24', 'label_list': [27], 'route_dist':
'65000:1'}]}, 'AS_PATH': [[65001, 65002]], 'MULTI_EXIT_DISC': 0, 'LOCAL_PREF': 100,
'EXTENDED_COMMUNITIES': ['65000:1']}, 'received_time': '1970/01/01 09:00:00', 'message_type':
'BGP_Update'}
2015 Jul 19 11:57:59 | 192.168.100.3 | 65004,10.10.10.3 | BMPRouteMonitoring={'message_type':
'BGP_Update', 'received_time': '1970/01/01 09:00:00', 'path_attributes': {'ORIGIN': 'i',
'MULTI_EXIT_DISC': 0, 'NEXT_HOP': '192.168.103.2', 'AS_PATH': [[65004]]}, 'NLRI': [{'prefix':
'192.168.203.0/24'}]}
実際に、動かしてみて…
C-Planeで伝搬されるBMPメッセージからBGP/mpBGP
により伝搬されたUPDATEメッセージを任意に抽出可能。
BGPメッセージParser活用により
出力イメージを自由に加工できる](https://image.slidesharecdn.com/bmpmonitoringinmpls-vpn-150723072021-lva1-app6892/85/BMP-SDN-NW-17-320.jpg)
![23
$ docker exec -it TestServer bash
root@TestServer:~# cd Test_automation/
root@TestServer:~/Test_automation# tail -f Test_result.txt
2015/07/23 04:57:58 [1] [OK] [adj_rib_in_changed]
2015/07/23 05:27:00 [2] [OK] [adj_rib_in_changed]
(3) End-End開通確認ツール動作結果
TestServerのdockerコンテナ上から、ツール動作結果を確認する。
root@TestServer:~/Test_automation# cd rest-client/
root@TestServer:~/Test_automation/rest-client# ./get_event.sh 2
..snip
-------------------------------------
Event Infomation
-------------------------------------
event_id [2]
event_time [2015/07/23 05:27:00]
event_type [adj_rib_in_changed]
peer_bgp_id [10.0.0.1]
peer_as [65010]
received_time [2015/07/23 05:26:59]
vpnv4_prefix [65010:101:172.16.0.0/24]
nexthop [192.168.101.101]
BGP経路追加を実施して、しばらくすると、
イベントID:2 の行が出力される。
イベントID:2 の詳細を確認する。
.. cont](https://image.slidesharecdn.com/bmpmonitoringinmpls-vpn-150723072021-lva1-app6892/85/BMP-SDN-NW-23-320.jpg)
![24
-------------------------------------
Ping Result [OK]
-------------------------------------
$ ping -c 5 172.16.0.101 -I 192.168.1.102
PING 172.16.0.101 (172.16.0.101) from 192.168.1.102 : 56(84) bytes of data.
64 bytes from 172.16.0.101: icmp_seq=1 ttl=64 time=25.7 ms
64 bytes from 172.16.0.101: icmp_seq=2 ttl=64 time=27.3 ms
64 bytes from 172.16.0.101: icmp_seq=3 ttl=64 time=24.8 ms
64 bytes from 172.16.0.101: icmp_seq=4 ttl=64 time=21.0 ms
64 bytes from 172.16.0.101: icmp_seq=5 ttl=64 time=21.2 ms
--- 172.16.0.101 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4007ms
rtt min/avg/max/mdev = 21.057/24.049/27.315/2.488 ms
-------------------------------------
show Neighbor Result
-------------------------------------
bgpd> show neighbor received-routes 192.168.101.101 all
Status codes: x filtered
Origin codes: i - IGP, e - EGP, ? - incomplete
Timestamp Network Labels Next Hop Metric LocPrf Path
2015/07/23 04:57:56 192.168.2.101/32 None 192.168.101.101 100 None [65010] ?
2015/07/23 05:26:59 172.16.0.0/24 None 192.168.101.101 100 None [65010] ?
-------------------------------------
show Rib Result
-------------------------------------
bgpd> show rib vpnv4
Status codes: * valid, > best
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Labels Next Hop Reason Metric LocPrf Path
*> 65010:101:192.168.1.102/32 [300] 192.168.105.102 Only Path 100 ?
*> 65010:101:192.168.2.101/32 [600] 192.168.101.101 Only Path 100 65010 ?
*> 65010:101:172.16.0.0/24 [601] 192.168.101.101 Only Path 100 65010 ?

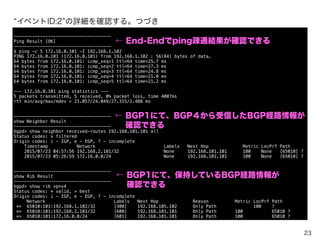

イベントID:2 の詳細を確認する。つづき
← End-Endでping疎通結果が確認できる
← BGP1にて、BGP４から受信したBGP経路情報が
確認できる
← BGP1にて、保持しているBGP経路情報が
確認できる](https://image.slidesharecdn.com/bmpmonitoringinmpls-vpn-150723072021-lva1-app6892/85/BMP-SDN-NW-24-320.jpg)
![[JANOG38]Peeringの見える化を自力でやってみた。](https://cdn.slidesharecdn.com/ss_thumbnails/peeringvisualizationtool-161005015620-thumbnail.jpg?width=640&height=640&fit=bounds)
BMP活用による SDN時代のオーバレイNW監視手法の提案
- 1.
- 2. 2 自己紹介 ⚫ SDN/NFV技術に興味を持ったNWエンジニア ⚫ SDN時代にふさわしいNWエンジニアを目指して、 Python/Golang等を勉強中 ⚫Ryu SDN Frameworkの、BGPSpeakerを 使いはじめて、BGPプログラミングの面白さに 目覚めつつあります。 @ttsubo

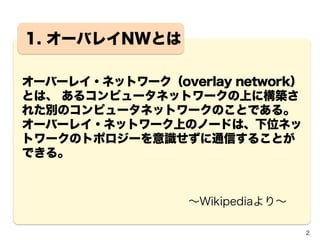

- 3. 3 1. オーバレイNWとは オーバーレイ・ネットワーク（overlay network） とは、あるコンピュータネットワークの上に構築さ れた別のコンピュータネットワークのことである。 オーバーレイ・ネットワーク上のノードは、下位ネッ トワークのトポロジーを意識せずに通信することが できる。 ∼Wikipediaより∼
- 4.

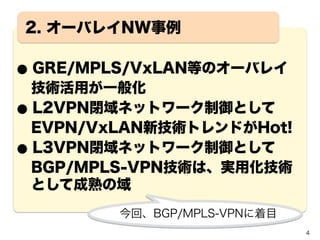

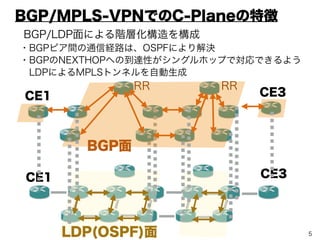

- 5. 5 ⚫ GRE/MPLS/VxLAN等の通信プロト コル技術が一般化 ⚫ L2VPN閉域ネットワーク制御として EVPN/VxLANがHotTopic! ⚫L3VPN閉域ネットワーク制御として BGP/MPLS-VPNは、実用化技術として 成熟の域 2. オーバレイNW事例 今回、BGP/MPLS-VPNに着目
- 6.
- 7.

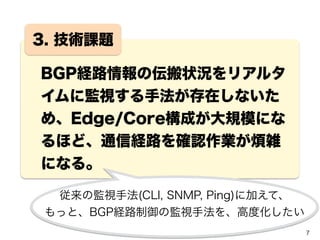

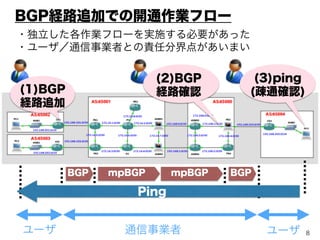

- 8. 8 BGP経路情報の伝搬状況をリアルタ イムに監視する手法が存在しないた め、Edge/Core構成が大規模にな るほど、通信経路を確認作業が煩雑 になる。 3. 技術課題 従来の監視手法(CLI, SNMP,Ping)に加えて、 もっと、BGP経路制御の監視手法を、高度化したい

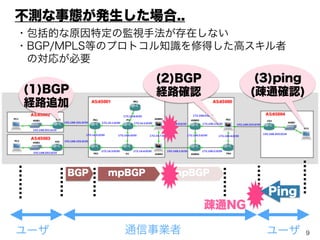

- 9.
- 10.

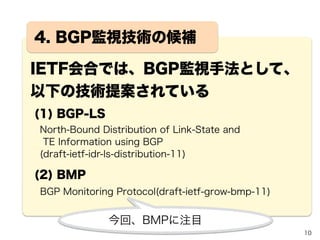

- 11. 11 4. BGP監視技術の候補 IETF会合では、BGP監視手法として、 以下の技術提案されている (1) BGP-LS (2)BMP 今回、BMPに注目 North-Bound Distribution of Link-State and TE Information using BGP (draft-ietf-idr-ls-distribution-11) BGP Monitoring Protocol(draft-ietf-grow-bmp-11)

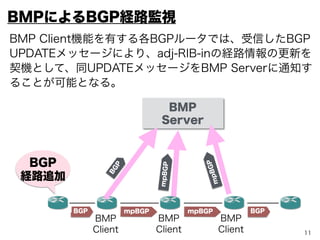

- 12. 12 BMPによるBGP経路監視 BMP Server BGP mpBGP mpBGPBGP BGP 経路追加 BMP Client BMP Client mpBGP BG P BMP Client機能を有する各BGPルータでは、受信したBGP UPDATEメッセージにより、adj-RIB-inの経路情報の更新を 契機として、同UPDATEメッセージをBMP Serverに通知す ることが可能となる。 BMP Client mpBGP

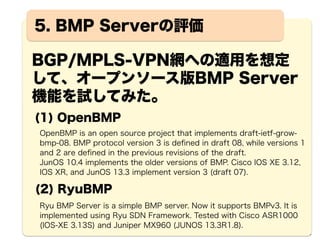

- 13. 13 5. BMP Serverの評価 BGP/MPLS-VPN網への適用を想定 して、オープンソース版BMPServer 機能を試してみた。 (1) OpenBMP (2) RyuBMP OpenBMP is an open source project that implements draft-ietf-grow- bmp-08. BMP protocol version 3 is defined in draft 08, while versions 1 and 2 are defined in the previous revisions of the draft. JunOS 10.4 implements the older versions of BMP. Cisco IOS XE 3.12, IOS XR, and JunOS 13.3 implement version 3 (draft 07). Ryu BMP Server is a simple BMP server. Now it supports BMPv3. It is implemented using Ryu SDN Framework. Tested with Cisco ASR1000 (IOS-XE 3.13S) and Juniper MX960 (JUNOS 13.3R1.8).

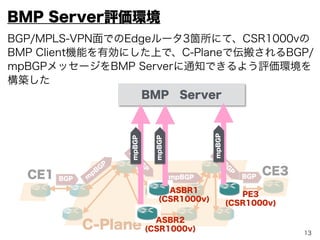

- 14. 14 C-Plane CE3CE1 BGP m pB G P mpBGPBGP m p B G P m p B G P BMP Server ASBR1 (CSR1000v) ASBR2 (CSR1000v) PE3 (CSR1000v) mpBGP mpBGP mpBGP BMP Server評価環境 BGP/MPLS-VPN面でのEdgeルータ3箇所にて、CSR1000vの BMP Client機能を有効にした上で、C-Planeで伝搬されるBGP/ mpBGPメッセージをBMP Serverに通知できるよう評価環境を 構築した

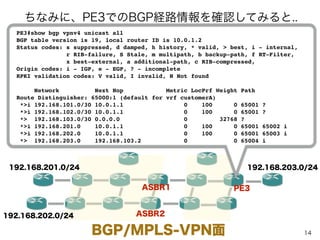

- 15. 15BGP/MPLS-VPN面 192.168.203.0/24192.168.201.0/24 192.168.202.0/24 PE3#show bgp vpnv4unicast all BGP table version is 19, local router ID is 10.0.1.2 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter, x best-external, a additional-path, c RIB-compressed, Origin codes: i - IGP, e - EGP, ? - incomplete RPKI validation codes: V valid, I invalid, N Not found Network Next Hop Metric LocPrf Weight Path Route Distinguisher: 65000:1 (default for vrf customerA) *>i 192.168.101.0/30 10.0.1.1 0 100 0 65001 ? *>i 192.168.102.0/30 10.0.1.1 0 100 0 65001 ? *> 192.168.103.0/30 0.0.0.0 0 32768 ? *>i 192.168.201.0 10.0.1.1 0 100 0 65001 65002 i *>i 192.168.202.0 10.0.1.1 0 100 0 65001 65003 i *> 192.168.203.0 192.168.103.2 0 0 65004 i ちなみに、PE3でのBGP経路情報を確認してみると.. PE3ASBR1 ASBR2

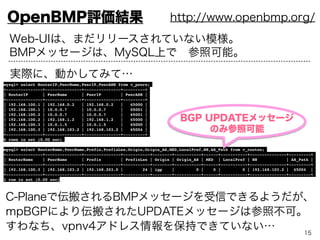

- 16. 16 OpenBMP評価結果 http://www.openbmp.org/ Web-UIは、まだリリースされていない模様。 BMPメッセージは、MySQL上で 参照可能。 mysql> selectRouterIP,PeerName,PeerIP,PeerASN from v_peers; +---------------+---------------+---------------+---------+ | RouterIP | PeerName | PeerIP | PeerASN | +---------------+---------------+---------------+---------+ | 192.168.100.1 | 192.168.0.2 | 192.168.0.2 | 65000 | | 192.168.100.1 | 10.0.0.7 | 10.0.0.7 | 65001 | | 192.168.100.2 | 10.0.0.7 | 10.0.0.7 | 65001 | | 192.168.100.2 | 192.168.1.2 | 192.168.1.2 | 65000 | | 192.168.100.3 | 10.0.1.5 | 10.0.1.5 | 65000 | | 192.168.100.3 | 192.168.103.2 | 192.168.103.2 | 65004 | +---------------+---------------+---------------+---------+ 6 rows in set (0.00 sec) mysql> select RouterName,PeerName,Prefix,PrefixLen,Origin,Origin_AS,MED,LocalPref,NH,AS_Path from v_routes; +---------------+---------------+---------------+-----------+--------+-----------+------+-----------+---------------+---------+ | RouterName | PeerName | Prefix | PrefixLen | Origin | Origin_AS | MED | LocalPref | NH | AS_Path | +---------------+---------------+---------------+-----------+--------+-----------+------+-----------+---------------+---------+ | 192.168.100.3 | 192.168.103.2 | 192.168.203.0 | 24 | igp | 0 | 0 | 0 | 192.168.103.2 | 65004 | +---------------+---------------+---------------+-----------+--------+-----------+------+-----------+---------------+---------+ 1 row in set (0.00 sec) 実際に、動かしてみて… C-Planeで伝搬されるBMPメッセージを受信できるようだが、 mpBGPにより伝搬されたUPDATEメッセージは参照不可。 すわなち、vpnv4アドレス情報を保持できていない… BGP UPDATEメッセージ のみ参照可能

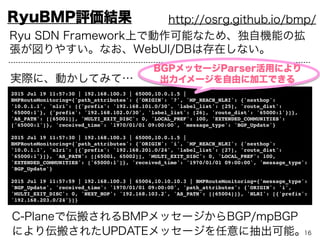

- 17. 17 RyuBMP評価結果 http://osrg.github.io/bmp/ Ryu SDNFramework上で動作可能なため、独自機能の拡 張が図りやすい。なお、WebUI/DBは存在しない。 2015 Jul 19 11:57:30 | 192.168.100.3 | 65000,10.0.1.5 | BMPRouteMonitoring={'path_attributes': {'ORIGIN': '?', 'MP_REACH_NLRI': {'nexthop': '10.0.1.1', 'nlri': [{'prefix': '192.168.101.0/30', 'label_list': [25], 'route_dist': '65000:1'}, {'prefix': '192.168.102.0/30', 'label_list': [26], 'route_dist': '65000:1'}]}, 'AS_PATH': [[65001]], 'MULTI_EXIT_DISC': 0, 'LOCAL_PREF': 100, 'EXTENDED_COMMUNITIES': ['65000:1']}, 'received_time': '1970/01/01 09:00:00', 'message_type': 'BGP_Update'} 2015 Jul 19 11:57:30 | 192.168.100.3 | 65000,10.0.1.5 | BMPRouteMonitoring={'path_attributes': {'ORIGIN': 'i', 'MP_REACH_NLRI': {'nexthop': '10.0.1.1', 'nlri': [{'prefix': '192.168.201.0/24', 'label_list': [27], 'route_dist': '65000:1'}]}, 'AS_PATH': [[65001, 65002]], 'MULTI_EXIT_DISC': 0, 'LOCAL_PREF': 100, 'EXTENDED_COMMUNITIES': ['65000:1']}, 'received_time': '1970/01/01 09:00:00', 'message_type': 'BGP_Update'} 2015 Jul 19 11:57:59 | 192.168.100.3 | 65004,10.10.10.3 | BMPRouteMonitoring={'message_type': 'BGP_Update', 'received_time': '1970/01/01 09:00:00', 'path_attributes': {'ORIGIN': 'i', 'MULTI_EXIT_DISC': 0, 'NEXT_HOP': '192.168.103.2', 'AS_PATH': [[65004]]}, 'NLRI': [{'prefix': '192.168.203.0/24'}]} 実際に、動かしてみて… C-Planeで伝搬されるBMPメッセージからBGP/mpBGP により伝搬されたUPDATEメッセージを任意に抽出可能。 BGPメッセージParser活用により 出力イメージを自由に加工できる

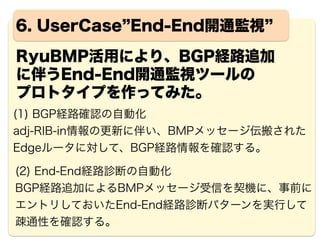

- 18. 18 6. UseCase End-End開通監視 RyuBMP活用により、BGP経路追加 に伴うEnd-End開通監視ツールの プロトタイプを作ってみた。 (1)BGP経路確認の自動化 adj-RIB-in情報の更新に伴い、BMPメッセージ伝搬された Edgeルータに対して、BGP経路情報を確認する。 (2) End-End経路診断の自動化 BGP経路追加によるBMPメッセージ受信を契機に、事前に エントリしておいたEnd-End経路診断パターンを実行して 疎通性を確認する。

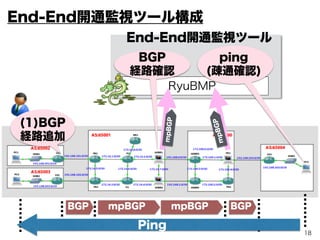

- 19. 19 BGP mpBGP mpBGPBGP Ping (1)BGP 経路追加 End-End開通監視ツール RyuBMP BGP 経路確認 ping (疎通確認) End-End開通監視ツール構成 mpBGP mpBGP

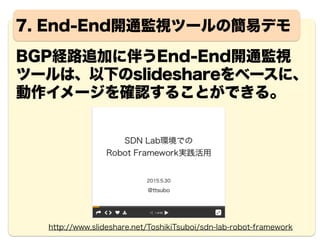

- 20.

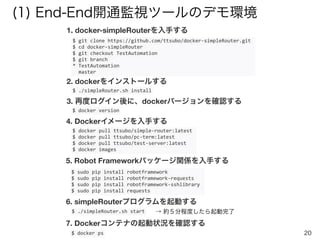

- 21. 21 $ git clone https://github.com/ttsubo/docker-‐simpleRouter.git $ cd docker-‐simpleRouter $ git checkout TestAutomation $ git branch * TestAutomation master 1. docker-simpleRouterを入手する $ ./simpleRouter.sh install 2. dockerをインストールする 3. 再度ログイン後に、dockerバージョンを確認する $ docker version $ docker pull ttsubo/simple-‐router:latest $ docker pull ttsubo/pc-‐term:latest $ docker pull ttsubo/test-‐server:latest $ docker images 4. Dockerイメージを入手する $ sudo pip install robotframework $ sudo pip install robotframework-‐requests $ sudo pip install robotframework-‐sshlibrary $ sudo pip install requests 5. Robot Frameworkパッケージ関係を入手する $ ./simpleRouter.sh start 6. simpleRouterプログラムを起動する $ docker ps 7. Dockerコンテナの起動状況を確認する → 約５分程度したら起動完了 (1) End-End開通監視ツールのデモ環境

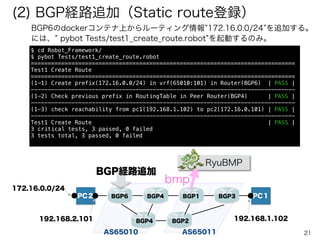

- 22. 22 (2) BGP経路追加（Static route登録） BGP6のdockerコンテナ上からルーティング情報172.16.0.0/24 を追加する。 には、 pybot Tests/test1_create_route.robot を起動するのみ。 $ cd Robot_Framework/ $ pybot Tests/test1_create_route.robot ============================================================================== Test1 Create Route ============================================================================== (1-1) Create prefix(172.16.0.0/24) in vrf(65010:101) in Router(BGP6) | PASS | ------------------------------------------------------------------------------ (1-2) Check previous prefix in RoutingTable in Peer Router(BGP4) | PASS | ------------------------------------------------------------------------------ (1-3) check reachability from pc1(192.168.1.102) to pc2(172.16.0.101) | PASS | ------------------------------------------------------------------------------ Test1 Create Route | PASS | 3 critical tests, 3 passed, 0 failed 3 tests total, 3 passed, 0 failed PC２ PC１ AS65010 AS65011 BGP6 BGP4 BGP4 BGP1 BGP2 BGP3 192.168.2.101 192.168.1.102 172.16.0.0/24 BGP経路追加 RyuBMP bmp

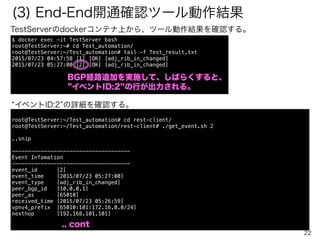

- 23. 23 $ docker exec-it TestServer bash root@TestServer:~# cd Test_automation/ root@TestServer:~/Test_automation# tail -f Test_result.txt 2015/07/23 04:57:58 [1] [OK] [adj_rib_in_changed] 2015/07/23 05:27:00 [2] [OK] [adj_rib_in_changed] (3) End-End開通確認ツール動作結果 TestServerのdockerコンテナ上から、ツール動作結果を確認する。 root@TestServer:~/Test_automation# cd rest-client/ root@TestServer:~/Test_automation/rest-client# ./get_event.sh 2 ..snip ------------------------------------- Event Infomation ------------------------------------- event_id [2] event_time [2015/07/23 05:27:00] event_type [adj_rib_in_changed] peer_bgp_id [10.0.0.1] peer_as [65010] received_time [2015/07/23 05:26:59] vpnv4_prefix [65010:101:172.16.0.0/24] nexthop [192.168.101.101] BGP経路追加を実施して、しばらくすると、 イベントID:2 の行が出力される。 イベントID:2 の詳細を確認する。 .. cont
- 24. 24 ------------------------------------- Ping Result [OK] ------------------------------------- $ping -c 5 172.16.0.101 -I 192.168.1.102 PING 172.16.0.101 (172.16.0.101) from 192.168.1.102 : 56(84) bytes of data. 64 bytes from 172.16.0.101: icmp_seq=1 ttl=64 time=25.7 ms 64 bytes from 172.16.0.101: icmp_seq=2 ttl=64 time=27.3 ms 64 bytes from 172.16.0.101: icmp_seq=3 ttl=64 time=24.8 ms 64 bytes from 172.16.0.101: icmp_seq=4 ttl=64 time=21.0 ms 64 bytes from 172.16.0.101: icmp_seq=5 ttl=64 time=21.2 ms --- 172.16.0.101 ping statistics --- 5 packets transmitted, 5 received, 0% packet loss, time 4007ms rtt min/avg/max/mdev = 21.057/24.049/27.315/2.488 ms ------------------------------------- show Neighbor Result ------------------------------------- bgpd> show neighbor received-routes 192.168.101.101 all Status codes: x filtered Origin codes: i - IGP, e - EGP, ? - incomplete Timestamp Network Labels Next Hop Metric LocPrf Path 2015/07/23 04:57:56 192.168.2.101/32 None 192.168.101.101 100 None [65010] ? 2015/07/23 05:26:59 172.16.0.0/24 None 192.168.101.101 100 None [65010] ? ------------------------------------- show Rib Result ------------------------------------- bgpd> show rib vpnv4 Status codes: * valid, > best Origin codes: i - IGP, e - EGP, ? - incomplete Network Labels Next Hop Reason Metric LocPrf Path *> 65010:101:192.168.1.102/32 [300] 192.168.105.102 Only Path 100 ? *> 65010:101:192.168.2.101/32 [600] 192.168.101.101 Only Path 100 65010 ? *> 65010:101:172.16.0.0/24 [601] 192.168.101.101 Only Path 100 65010 ? イベントID:2 の詳細を確認する。つづき ← End-Endでping疎通結果が確認できる ← BGP1にて、BGP４から受信したBGP経路情報が 確認できる ← BGP1にて、保持しているBGP経路情報が 確認できる

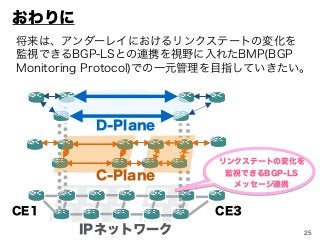

- 25.
