BLUE*アルゴリズム
- 1. BLUE*アルゴリズム 西尾泰和 13年4月14日日曜日

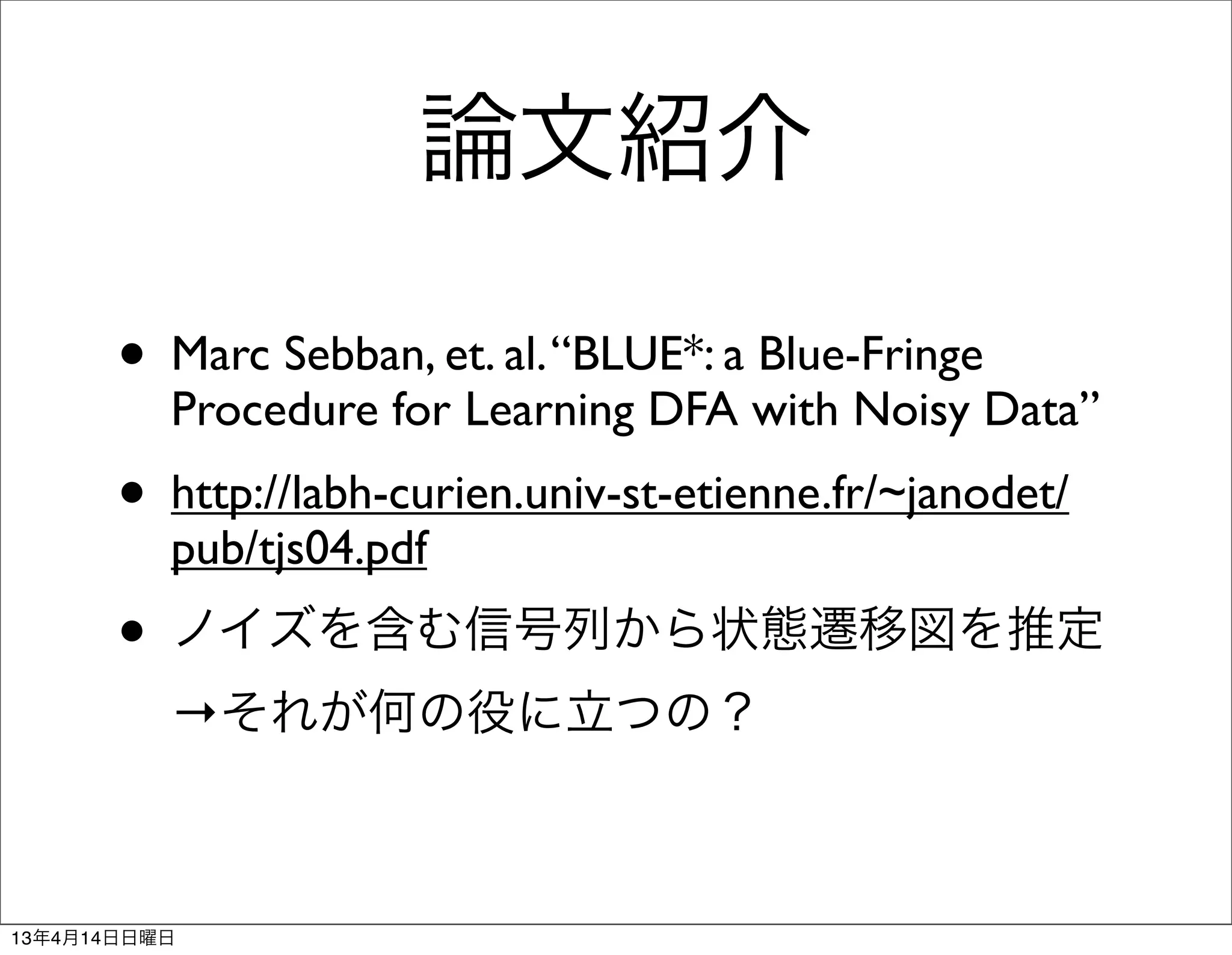

- 2. 論文紹介 • Marc Sebban, et. al. “BLUE*: a Blue-Fringe Procedure for Learning DFA with Noisy Data” • http://labh-curien.univ-st-etienne.fr/~janodet/ pub/tjs04.pdf • ノイズを含む信号列から状態遷移図を推定 →それが何の役に立つの？ 13年4月14日日曜日
- 3. 論文紹介 • Thomas Arts and Simon Thompson, “From Test Cases to FSMs: Augmented Test-driven Development and Property Inference” • http://www.cs.kent.ac.uk/pubs/2010/3041/content.pdf • ユニットテストの結果からシステム内部の状態遷 移図を推定し、シナリオテストの自動生成＆テス トの不足の指摘をする 13年4月14日日曜日

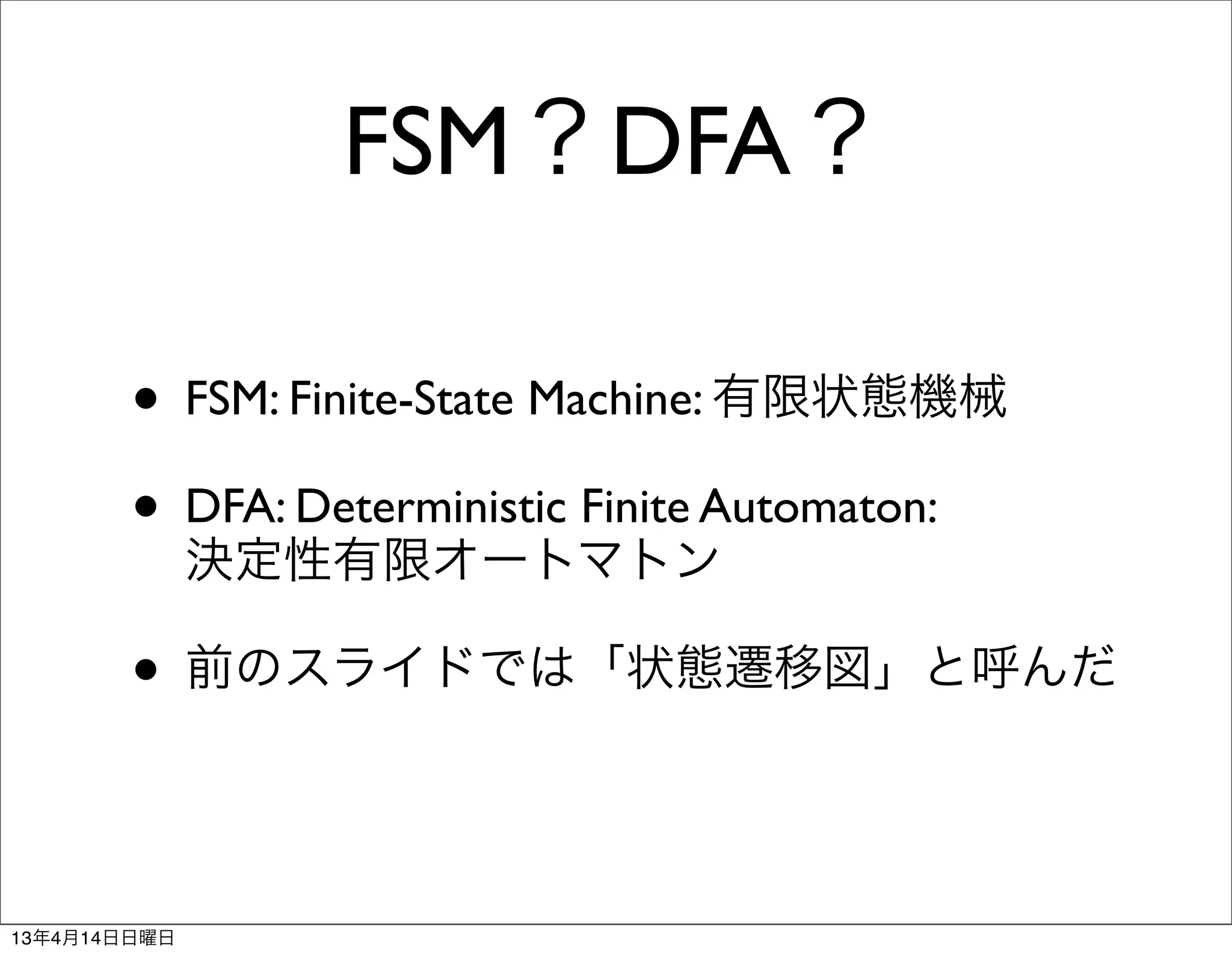

- 4. FSM？DFA？ • FSM: Finite-State Machine: 有限状態機械 • DFA: Deterministic Finite Automaton: 決定性有限オートマトン • 前のスライドでは「状態遷移図」と呼んだ 13年4月14日日曜日
- 5. DFAの推定 • 入力： 受理される信号列の集合 受理されない信号列の集合 • 出力： DFA 13年4月14日日曜日

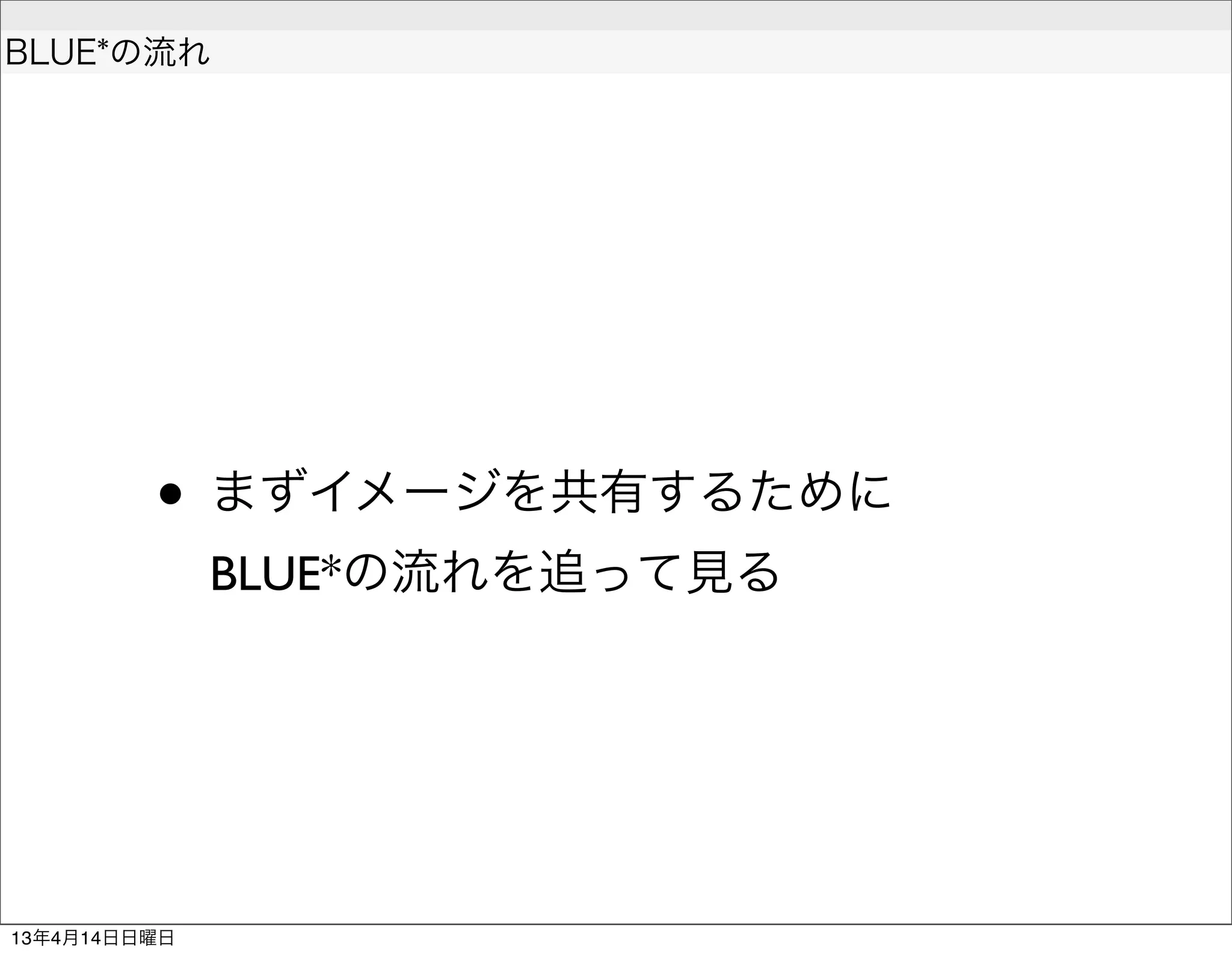

- 6. BLUE*の流れ • まずイメージを共有するために BLUE*の流れを追って見る 13年4月14日日曜日
- 7. BLUE*の流れ 入力データ • e_plus = ['ac', 'abc', 'abbc'] • e_minus = ['b', 'c'] 13年4月14日日曜日
- 8. BLUE*の流れ PTA(Prefix Tree Acceptor) • e_plus = ['ac', 'abc', 'abbc'] • e_minus = ['b', 'c'] 13年4月14日日曜日
- 9. BLUE*の流れ 端から徐々に 赤い部分が 広がる 13年4月14日日曜日

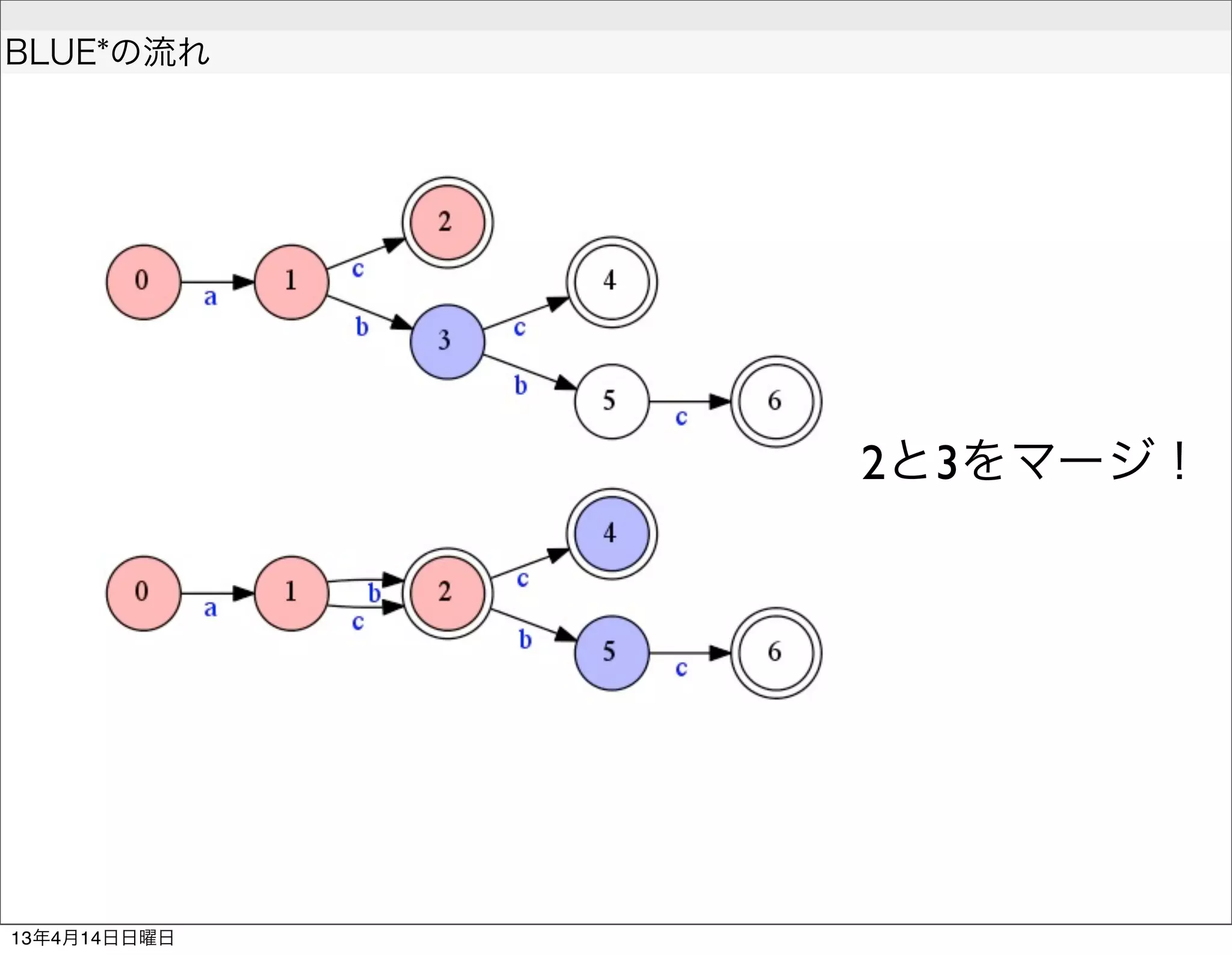

- 10. BLUE*の流れ 2と3をマージ！ 13年4月14日日曜日
- 11. BLUE*の流れ 2と5をマージ！ 2と6をマージ！ できあがり！ 13年4月14日日曜日
- 12. DFAの推定 既存手法 • RPNI(Oncina&Garcia, 1992) • EDSM(Lang et al., 1998) • 多項式時間でDFAを構築できる • 入力列にノイズが入ることを想定してい ない→むりやりフィット→過学習 13年4月14日日曜日
- 13. DFAの推定 RPNI* • Sebban & Janodet, 2003 • RPNIに確率を持ち込む • 分類を間違える確率が状態のマージの前 (p1)と後(p2)で変わらないことを検定 • p1, p2の真の値はわからない。 教師データから推定: p1^, p2^ 13年4月14日日曜日
- 14. DFAの推定: RPNI* 正規分布で近似 • p2^ - p1^の分布を正規分布で近似 • N(p2 - p1, sqrt(2 * p^ q^ / N)) where p^ = (p1^ + p2^) / 2, q^ = 1 - p^ Nは教師データの総数 • T = p2^ - p1^がこの分布の(1 - α)-percentile Zαを 超えるなら、危険率αで仮説p1 = p2は棄却される 13年4月14日日曜日
- 15. DFAの推定: RPNI* RPNI*の改良 • RPNI*はRPNIよりもノイズのあるデータからの学 習がよくなった。 • しかし、大きなDFAを少ないデータから学習する ことは不得手。 • そういうデータでの最近の勝者がとった戦略： ・マージを可能な限り遅延させる ・複数の選択肢の中で一番よいものを行う →これを真似してみよう！ 13年4月14日日曜日

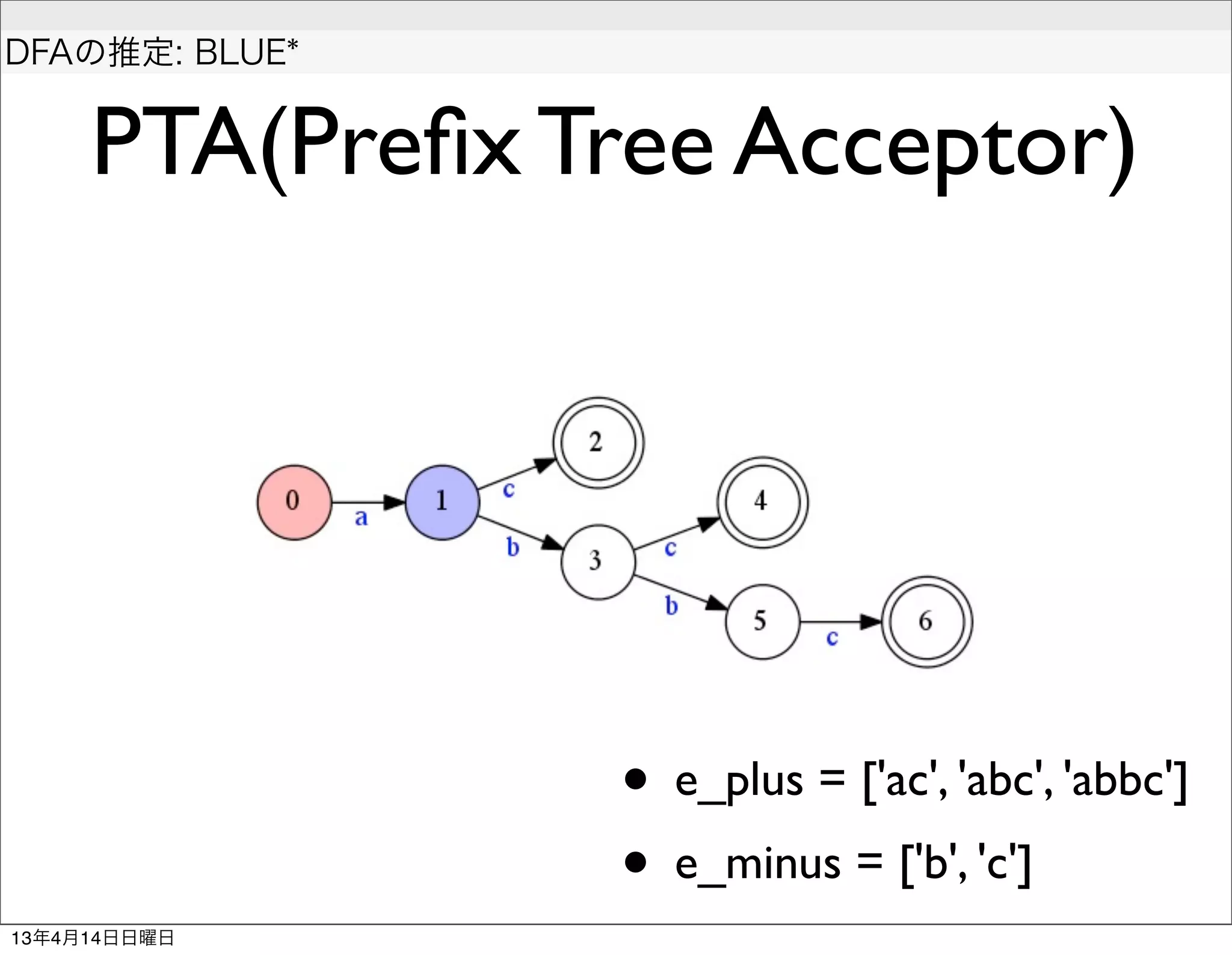

- 16. DFAの推定: BLUE* PTA(Prefix Tree Acceptor) • e_plus = ['ac', 'abc', 'abbc'] • e_minus = ['b', 'c'] 13年4月14日日曜日
- 17. DFAの推定: BLUE* BLUE*の1ステップ • promotion: blueをredに変える どちらかをやる • merging: blueをredに合成する 13年4月14日日曜日

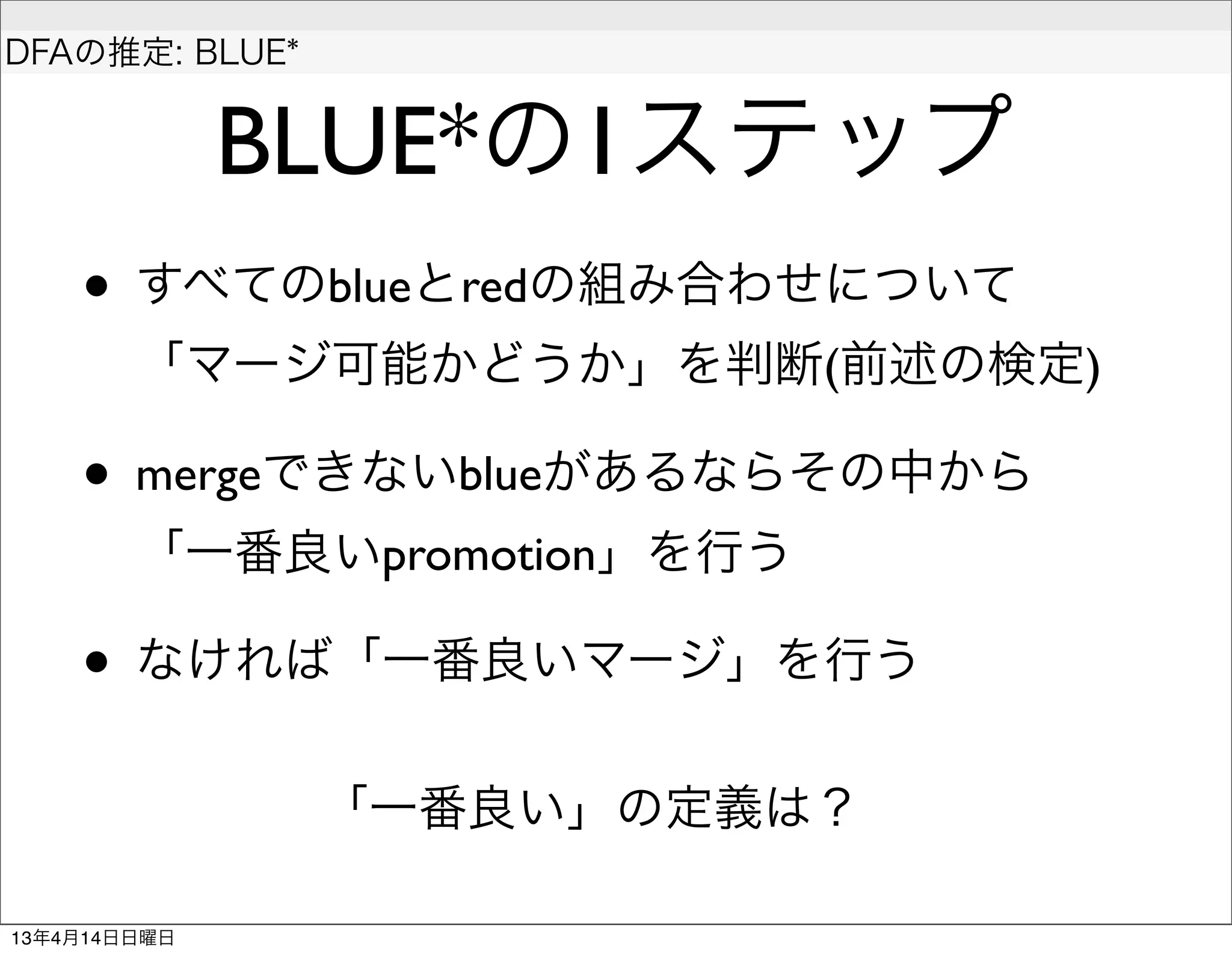

- 18. DFAの推定: BLUE* BLUE*の1ステップ • すべてのblueとredの組み合わせについて 「マージ可能かどうか」を判断(前述の検定) • mergeできないblueがあるならその中から 「一番良いpromotion」を行う • なければ「一番良いマージ」を行う 「一番良い」の定義は？ 13年4月14日日曜日
- 19. 一番よいpromotion • blueは他のどのredとmergeしても 有意にエラー率が増える場合に 「mergeできない」と考えてpromoteされる。 • しかし「本当はmergeすべきなのにされな い」が起こりうる(第一種の過誤) • この確率が最も小さいものを選ぶ 13年4月14日日曜日
- 20. 一番よいmerging • 「本当はmergeすべきでないのにする」 確率が最も小さいもの(第二種の過誤) • P(マージ | p2 - p1 > 0) • これを直接計算するのは大変、そこで δ > 0を導入して P(マージ | p2 - p1 = δ) を計算する。Pを最小とするようなred- blue対はδに関係なく決まる 13年4月14日日曜日
- 21. tweak • この尺度でマージ対象を選ぶと頂点数の あまり減らないマージが多くなる傾向 • 安全だが、面白くない • そこで「マージによって減る頂点の数」 で割ったものを代わりに使う それをやっても結果がδに影響されないとは言い切れない… 13年4月14日日曜日
- 22. abを負例に追加 2と3のマージ →abはマージ前は 非受理だったが マージ後は受理 ↓abは教師データに 含まれていない • e_plus = ['ac', 'abc', 'abbc'] • e_minus = ['b', 'c'] 13年4月14日日曜日
- 23. abを負例に追加 abを負例に追加 2,3がマージ されなくなる 13年4月14日日曜日

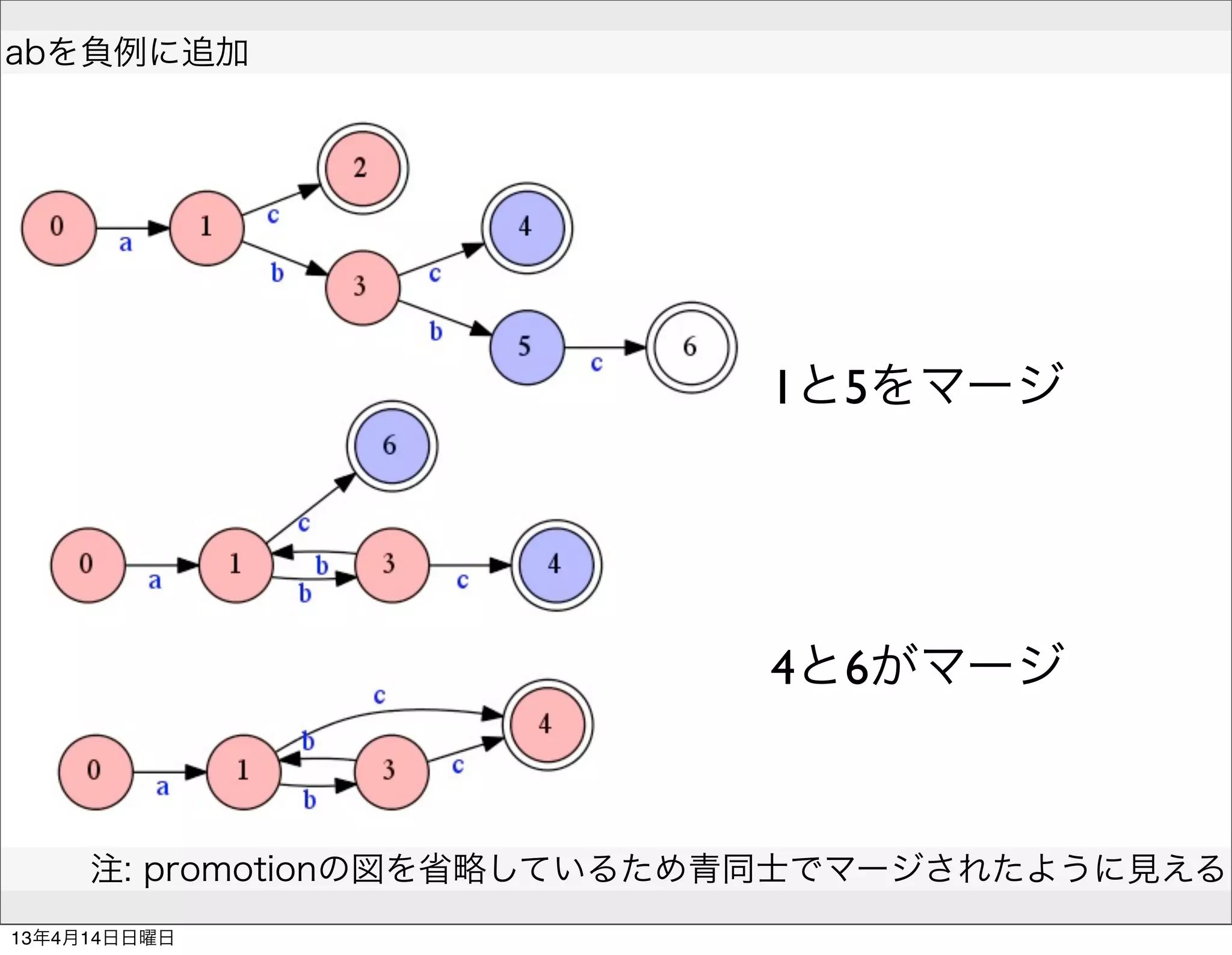

- 24. abを負例に追加 1と5をマージ 4と6がマージ 注: promotionの図を省略しているため青同士でマージされたように見える 13年4月14日日曜日
- 25. シナリオテストとの対応 • e_plus = ['ac', 'abc', 'abbc'] • e_minus = ['b', 'c'] • 例えば a: ファイルオープン b: 書き込み c: クローズ と読み替えてみる • e_minus = ['b', 'c'] # いきなり書き込みやク ローズをしたらエラー、というテスト 13年4月14日日曜日
- 26. 「開いて書き込んで、クローズしない」は エラーではない、という解釈 正しい？正しくない？ それは人間が決めること 正しくない→テストケースを追加 13年4月14日日曜日

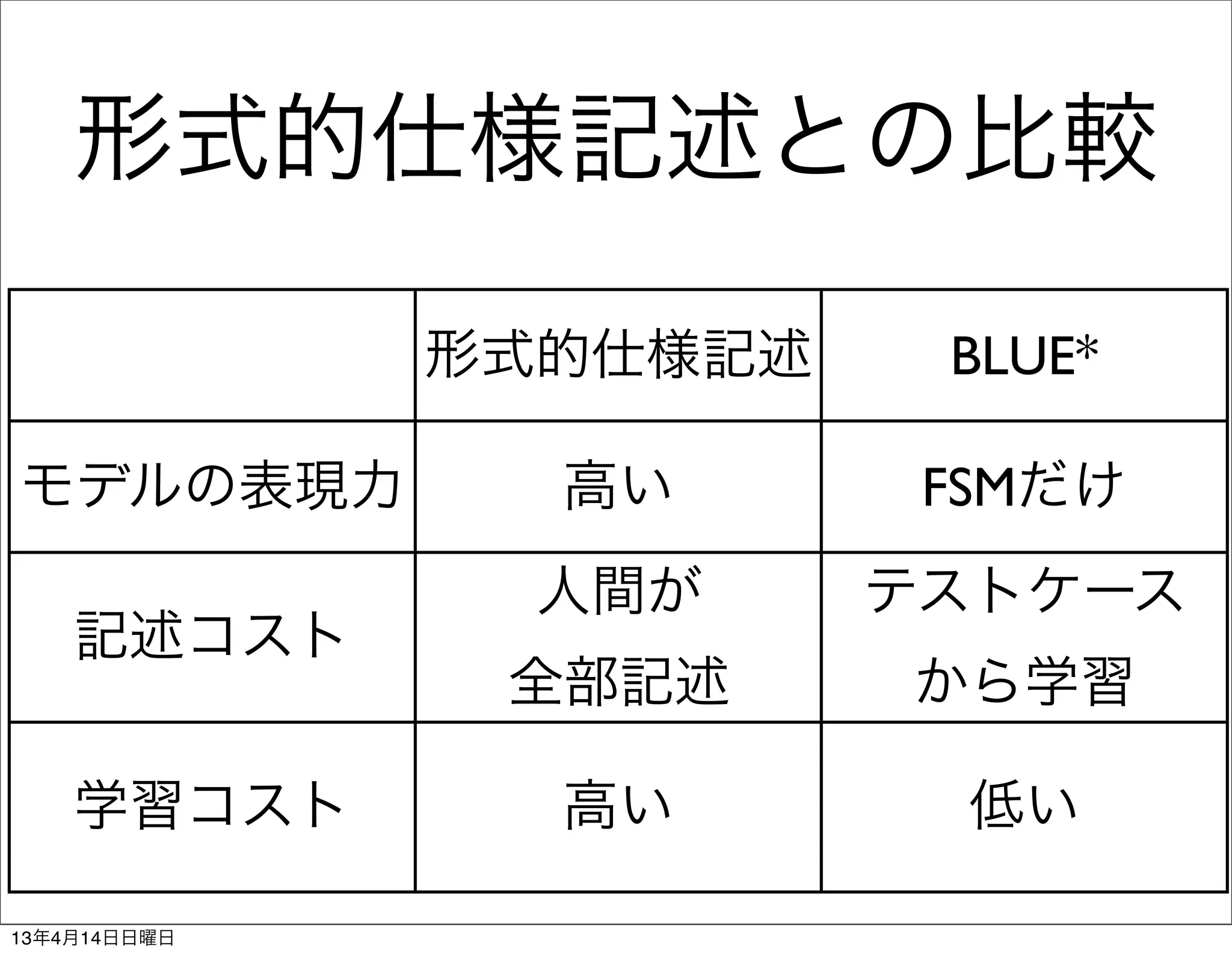

- 27. 形式的仕様記述との比較 形式的仕様記述 BLUE* モデルの表現力 高い FSMだけ 人間が テストケース 記述コスト 全部記述 から学習 学習コスト 高い 低い 13年4月14日日曜日
