1. Commisioning BBU
Mochamad Mura
ZTE Technical Support Team

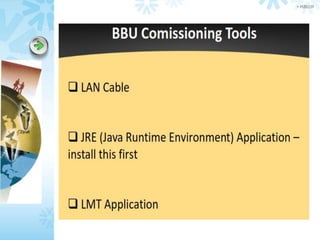

2. > 内部公开

3. > 内部公开
LAN Cable
• Gunakan Straight kabel LAN Standard Internasional untuk
Connect ke CC Board port ETH 0 dan Port Debug/cas/LMT

4. > 内部公开
Applikasi Software JRE (Java RunTime Environment)
• Install JRE terlebih dulu sebelum menjalankan aplikasi
software Umaker
• File aplikasi JRE dapa di temukan dalam folder:
LMT_v12.13.58_TL/Release/JRE/jre-6u10-windows-i586-p.exe
• Install JRE : Klik file jre-6u10-windows-i586-p.exe
• Atau bisa mendapatkan aplikasi JRE pada :
http://java.com/en/download/

5. > 内部公开

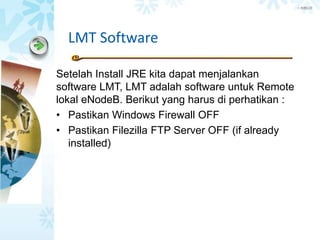

LMT Software
Setelah Install JRE kita dapat menjalankan
software LMT, LMT adalah software untuk Remote
lokal eNodeB. Berikut yang harus di perhatikan :
• Pastikan Windows Firewall OFF
• Pastikan Filezilla FTP Server OFF (if already
installed)

6. > 内部公开
Software LMT
Cara Collect and Report Informasi EID
• Jalankan program LMT
• Pilih EOMS

7. > 内部公开
Cara Collect and Report Informasi EID
• Klik Add
• Isi Station Name : LOKAL
• Isi Station IP : 192.254.1.16 << IP CC Board
• Klik OK

8. > 内部公开
Cara Collect and Report Informasi EID

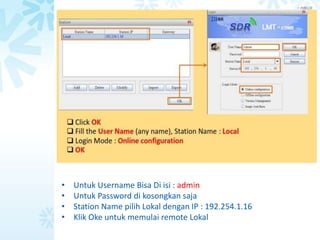

• Untuk Username Bisa Di isi : admin
• Untuk Password di kosongkan saja
• Station Name pilih Lokal dengan IP : 192.254.1.16
• Klik Oke untuk memulai remote Lokal

9. > 内部公开
© ZTE Corporation. All rights reserved.

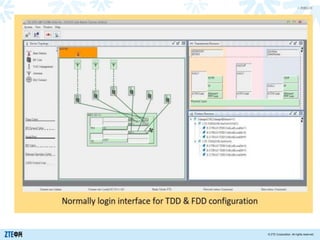

Cara Collect and Report Informasi EID

10. > 内部公开
© ZTE Corporation. All rights reserved.
Cara Collect and Report Informasi EID

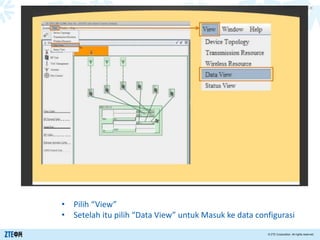

• Pilih “View”
• Setelah itu pilih “Data View” untuk Masuk ke data configurasi

11. > 内部公开
© ZTE Corporation. All rights reserved.
Cara Collect and Report Informasi EID
• Pilih Physical Layer Port pada menu sebelah kiri
• Klik list Physical Layer Port pada menu sebelah kanan, agar
detail config nya muncul di bawah nya
KLIK Bagian ini / Klik
Kanan lalu pilih modify

12. > 内部公开
© ZTE Corporation. All rights reserved.
Cara Collect and Report Informasi EID
• Klik Ethernet Configuration Parameter
• Pada Working Mode, Pilih Electrical port self-adaptive Jika
memakai Kabel LAN untuk koneksi dari BBU ke Transmisi.
• Pada Working Mode, Pilih Optical port 1000Mbps self-adaptive
Jika memakai Fiber Optik untuk koneksi dari BBU ke Transmisi.
KLIK Ethernet
Configuration Parameter

13. > 内部公开
© ZTE Corporation. All rights reserved.
Cara Collect and Report Informasi EID

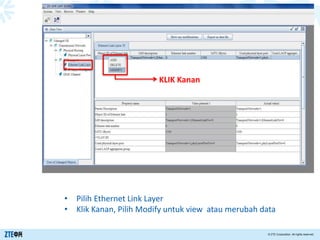

• Pilih Ethernet Link Layer
• Klik Kanan, Pilih Modify untuk view atau merubah data
KLIK Kanan

14. > 内部公开
© ZTE Corporation. All rights reserved.
• Klik Vlan ID, Untuk melihat List VLAN yang terconfig
List Vlan ID

15. > 内部公开
© ZTE Corporation. All rights reserved.
• IP Parameter Link Number : Harus berbeda Dan Berurut
• IP Address, Network Mask, Gateway IP : Berdasarkan Database
• Prefix Length : 16
• Domain : invalid
• Used Ethernet Link : TransportNetwork=1,EthernetLinkNo=0
• VLAN ID : Berdasarkan Database
KLIK Kanan

16. > 内部公开
© ZTE Corporation. All rights reserved.

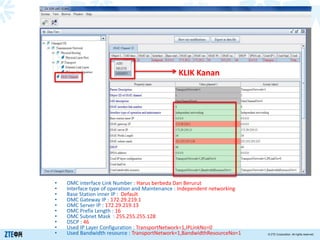

• OMC interface Link Number : Harus berbeda Dan Berurut
• Interface type of operation and Maintenance : Independent networking
• Base Station inner IP : Default
• OMC Gateway IP : 172.29.219.1
• OMC Server IP : 172.29.219.13
• OMC Prefix Length : 16
• OMC Subnet Mask : 255.255.255.128
• DSCP : 46
• Used IP Layer Configuration : TransportNetwork=1,IPLinkNo=0
• Used Bandwidth resource : TransportNetwork=1,BandwidthResourceNo=1
KLIK Kanan

17. > 内部公开
© ZTE Corporation. All rights reserved.
Cara Collect and Report Informasi EID

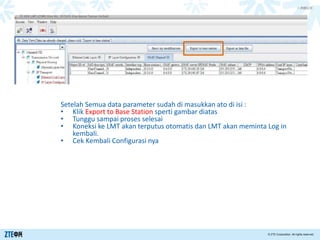

Setelah Semua data parameter sudah di masukkan ato di isi :
• Klik Export to Base Station sperti gambar diatas
• Tunggu sampai proses selesai
• Koneksi ke LMT akan terputus otomatis dan LMT akan meminta Log in
kembali.
• Cek Kembali Configurasi nya

18. > 内部公开
© ZTE Corporation. All rights reserved.

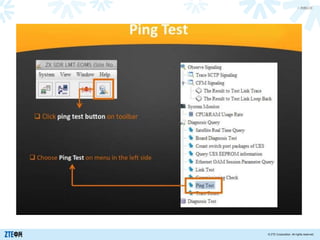

Cara Collect and Report Informasi EID

19. > 内部公开
© ZTE Corporation. All rights reserved.

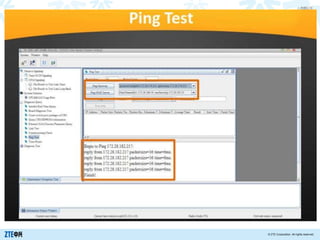

Cara Collect and Report Informasi EID

20. > 内部公开
© ZTE Corporation. All rights reserved.
CC Board pada BBU
Board Configuration Principle
CC16B Indikator LED MS menginformasikan proses Commissioning and integration
Indikator LED MS USB Port Remote Lokal

21. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.

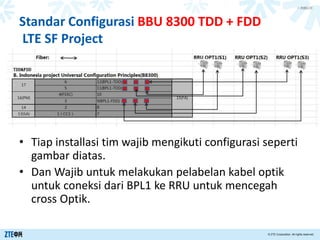

Standar Configurasi BBU 8300 TDD + FDD
LTE SF Project

22. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.

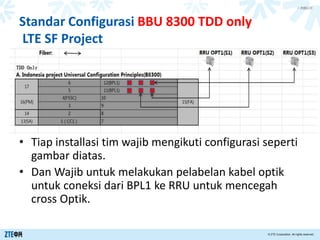

Standar Configurasi BBU 8300 TDD only
LTE SF Project

23. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.

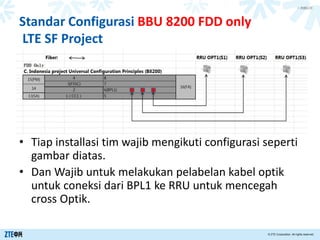

Standar Configurasi BBU 8200 FDD only
LTE SF Project

24. > 内部公开
© ZTE Corporation. All rights reserved.

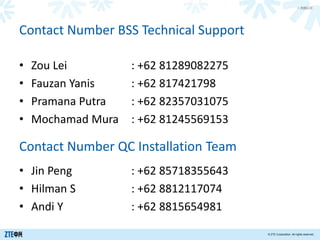

• Zou Lei : +62 81289082275
• Fauzan Yanis : +62 817421798
• Pramana Putra : +62 82357031075
• Mochamad Mura : +62 81245569153
Contact Number BSS Technical Support
Contact Number QC Installation Team
• Jin Peng : +62 85718355643
• Hilman S : +62 8812117074
• Andi Y : +62 8815654981
