1. Commisioning BBU
Mochamad Mura
ZTE Technical Support Team

2. > 内部公开

3. > 内部公开

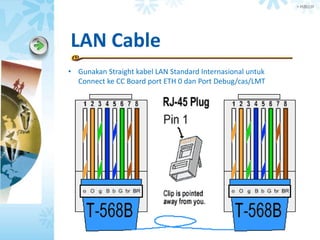

LAN Cable
• Gunakan Straight kabel LAN Standard Internasional untuk
Connect ke CC Board port ETH 0 dan Port Debug/cas/LMT

4. > 内部公开
Applikasi Software JRE (Java RunTime Environment)
• Install JRE terlebih dulu sebelum menjalankan aplikasi
software Umaker
• File aplikasi JRE dapa di temukan dalam folder:
LMT_v12.13.58_TL/Release/JRE/jre-6u10-windows-i586-p.exe
• Install JRE : Klik file jre-6u10-windows-i586-p.exe
• Atau bisa mendapatkan aplikasi JRE pada :
http://java.com/en/download/

5. > 内部公开

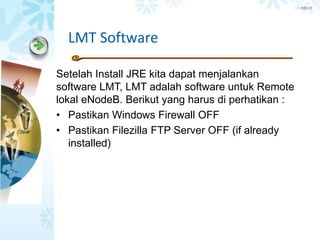

LMT Software
Setelah Install JRE kita dapat menjalankan
software LMT, LMT adalah software untuk Remote
lokal eNodeB. Berikut yang harus di perhatikan :
• Pastikan Windows Firewall OFF
• Pastikan Filezilla FTP Server OFF (if already
installed)

6. > 内部公开

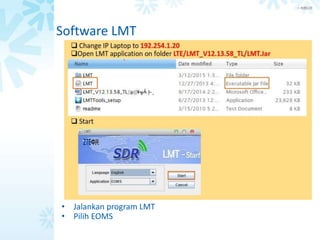

Software LMT
Cara Collect and Report Informasi EID
• Jalankan program LMT
• Pilih EOMS

7. > 内部公开
Software LMT
Cara Collect and Report Informasi EID
• Jalankan program LMT
• Pilih Cancel

8. > 内部公开
Software LMT
Cara Collect and Report Informasi EID

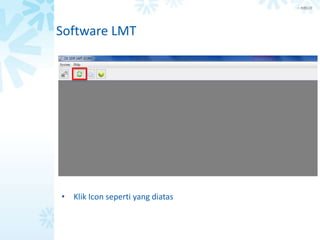

• Klik Icon seperti yang diatas

9. > 内部公开
Software LMT
Cara Collect and Report Informasi EID
• Isi Version Package Directory dengan Folder yang berisi
Software Package (pada folder software Version).

10. > 内部公开

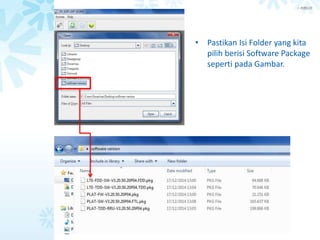

• Pastikan Isi Folder yang kita
pilih berisi Software Package
seperti pada Gambar.

11. > 内部公开

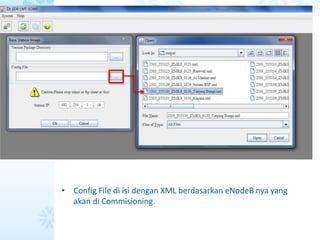

Cara Collect and Report Informasi EID
• Config File di isi dengan XML berdasarkan eNodeB nya yang
akan di Commisioning.

12. > 内部公开

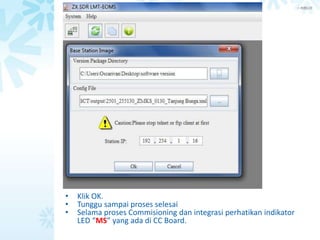

Cara Collect and Report Informasi EID
• Klik OK.
• Tunggu sampai proses selesai
• Selama proses Commisioning dan integrasi perhatikan indikator
LED “MS” yang ada di CC Board.

13. > 内部公开
© ZTE Corporation. All rights reserved.

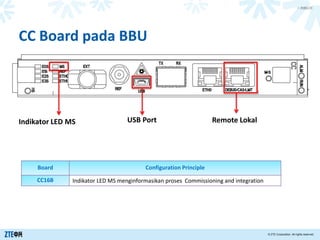

CC Board pada BBU
Board Configuration Principle
CC16B Indikator LED MS menginformasikan proses Commissioning and integration
Indikator LED MS USB Port Remote Lokal

14. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.
Standar Configurasi BBU 8300 TDD + FDD
LTE SF Project

15. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.

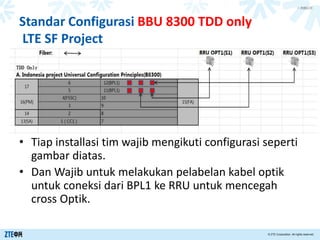

Standar Configurasi BBU 8300 TDD only
LTE SF Project

16. > 内部公开
© ZTE Corporation. All rights reserved.
• Tiap installasi tim wajib mengikuti configurasi seperti
gambar diatas.
• Dan Wajib untuk melakukan pelabelan kabel optik
untuk coneksi dari BPL1 ke RRU untuk mencegah
cross Optik.

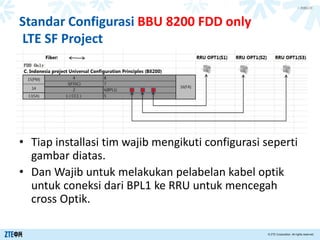

Standar Configurasi BBU 8200 FDD only
LTE SF Project

17. > 内部公开
© ZTE Corporation. All rights reserved.

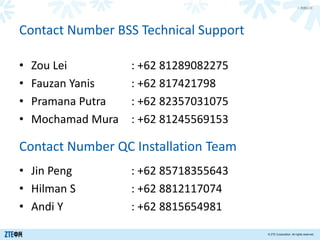

• Zou Lei : +62 81289082275
• Fauzan Yanis : +62 817421798
• Pramana Putra : +62 82357031075
• Mochamad Mura : +62 81245569153
Contact Number BSS Technical Support
Contact Number QC Installation Team
• Jin Peng : +62 85718355643
• Hilman S : +62 8812117074
• Andi Y : +62 8815654981
