Analisis ERD Database Rumah Sakit
Analisis ERD rumah sakit dengan 11 entitas dan 22 tabel yang terkait dengan data pasien, pegawai, ruangan, obat, dan perawatan di rumah sakit. Terdapat 5 relasi antar tabel untuk menghubungkan informasi terkait. Ringkasan memberikan informasi mengenai struktur data rumah sakit berdasarkan ERD yang dianalisis.
Analisis ERD Database Rumah Sakit
- 1. ANALISIS ERD RUMAHSAKIT BASIS DATA KELOMPOK 4 : AKHMAD NUR RAHMAN 13520241045 ARIEF ASNAD 13520241050 MUH. LUTHFI HAKIM 13520241054 ELISA DINI NOVARIANTI 13520241059 WENANG HERDAMA S 13520241061 AULIA AZMI HAIFANI R 13520241065 PUTRA RAHMADI 13520241067 ERWIN PURNOMO 13520241072 SYAIFUL MUJAB 13520241073 FITRIA NURI CAHYANI 13520241081 PENDIDIKAN TEKNIK INFORMATIKA FT UNY
- 2. GAMBAR ERD RUMAHSAKIT

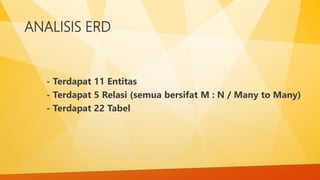

- 3. ANALISIS ERD -Terdapat 11 Entitas - Terdapat 5 Relasi (semua bersifat M : N / Many to Many) - Terdapat 22 Tabel

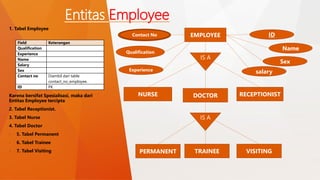

- 4. Entitas Employee 1.Tabel Employee Karena bersifat Spesialisasi, maka dari Entitas Employee tercipta 2. Tabel Receptionist. 3. Tabel Nurse 4. Tabel Doctor - 5. Tabel Permanent - 6. Tabel Trainee - 7. Tabel Visiting Contact No EMPLOYEE Qualification Name ID salary Sex Experience IS A NURSE DOCTOR RECEPTIONIST IS A PERMANENT TRAINEE VISITING Field Keterangan Qualification Experience Name Salary Sex Contact no Diambil dari table contact_no_employee. ID PK

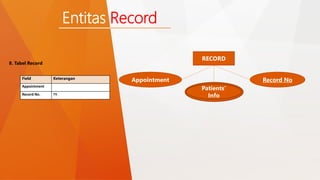

- 5. 8. Tabel Record RECORD Appointment Record No Patients’ Info Field Keterangan Appointment Record No. PK Entitas Record

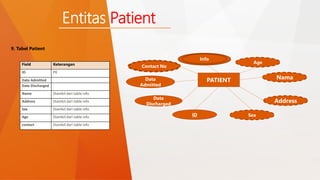

- 6. 9. Tabel Patient Entitas Patient Field Keterangan ID PK Date Admitted Date Discharged Name Diambil dari table info Address Diambil dari table info Sex Diambil dari table info Age Diambil dari table info contact Diambil dari table info Data Admitted PATIENT Contact No Nama Address Data Discharged Info Age ID Sex

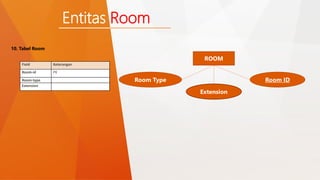

- 7. 10. Tabel Room Entitas Room Field Keterangan Room-id PK Room-type Extension ROOM Room Type Room ID Extension
- 8. 11. Tabel Equipment Entitas Equipment Field Keterangan Description Price Code PK Ditambahi : atribut code sebagai PRIMARY KEY, karena table equipment tidak memiliki PK dan juga tidak memiliki atribut yang berelasi dengan atribut table lain. Equipment Description Price Code

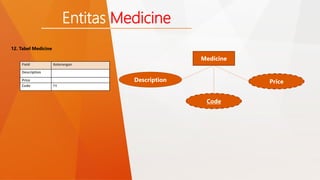

- 9. 12. Tabel Medicine Entitas Medicine Field Keterangan Description Price Code PK Medicine Description Price Code

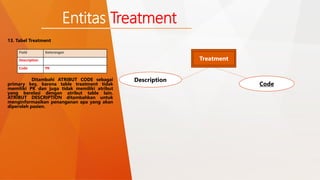

- 10. 13. Tabel Treatment Entitas Treatment Field Keterangan Description Code PK Ditambahi ATRIBUT CODE sebagai primary key, karena table treatment tidak memiliki PK dan juga tidak memiliki atribut yang berelasi dengan atribut table lain. ATRIBUT DESCRIPTION ditambahkan untuk menginformasikan penanganan apa yang akan diperoleh pasien. Treatment Description Code

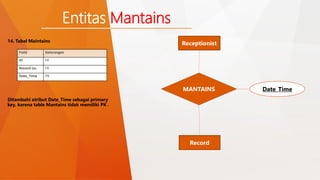

- 11. Record 14. TabelMaintains Entitas Mantains Field Keterangan ID FK Record no. FK Date_Time PK Ditambahi atribut Date_Time sebagai primary key, karena table Mantains tidak memiliki PK . Receptionist MANTAINS Date_Time

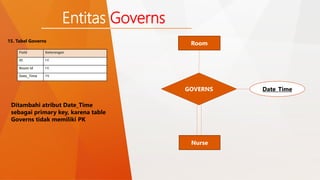

- 12. Nurse 15. TabelGoverns Field Keterangan ID FK Room Id FK Date_Time PK Entitas Governs Room GOVERNS Date_Time Ditambahi atribut Date_Time sebagai primary key, karena table Governs tidak memiliki PK

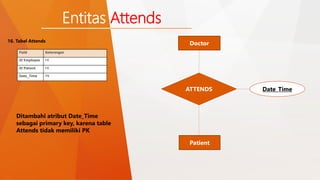

- 13. Patient 16. TabelAttends Field Keterangan ID Employee FK ID Patient FK Date_Time PK Entitas Attends Doctor ATTENDS Date_Time Ditambahi atribut Date_Time sebagai primary key, karena table Attends tidak memiliki PK
- 14. Equipment 17. TabelBilled For Entitas Billed For Field Keterangan ID_patient FK Code_T FK diambil dari table Treatment Code_M FK diambil dari table Medicine Code_E FK diambil dari table Equipment Date_Time PK Patient Treatment BILLED FOR Medicine Date_Time Ditambahi atribut Date_Time sebagai primary key, karena table Billed For tidak memiliki PK
- 15. 18. Tabel Assigned Entitas Assigned Field Keterangan Room-id FK ID FK Date_Time PK Ditambahi atribut Date_Time sebagai primary key, karena table Assigned tidak memiliki PK Patient ASSIGNED Room Date_Time

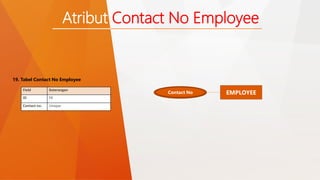

- 16. 19. Tabel ContactNo Employee Field Keterangan ID FK Contact no. Unique Atribut Contact No Employee Contact No EMPLOYEE

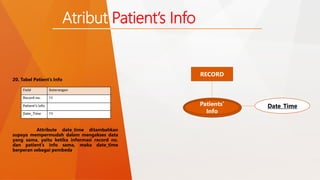

- 17. 20. Tabel Patient’sInfo Atribut Patient’s Info Field Keterangan Record no. FK Patient’s info Date_Time PK Attribute date_time ditambahkan supaya mempermudah dalam mengakses data yang sama, yaitu ketika informasi record no. dan patient’s info sama, maka date_time berperan sebagai pembeda. RECORD Patients’ Info Date_Time

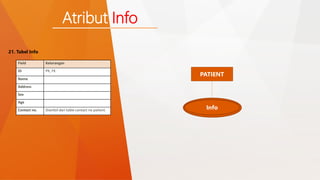

- 18. 21. Tabel Info Atribut Info Field Keterangan ID PK, FK Name Address Sex Age Contact no. Diambil dari table contact no patient. PATIENT Info
- 19. 22. Tabel ContactNo Patient Field Keterangan ID FK Contact no. Unique Atribut Contact No Patient Contact No PATIENT

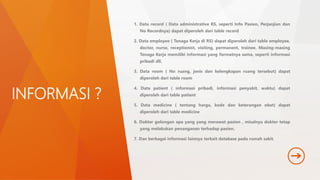

- 20. INFORMASI ? 1.Data record ( Data administrative RS, seperti Info Pasien, Perjanjian dan No Recordnya) dapat diperoleh dari table record 2. Data employee ( Tenaga Kerja di RS) dapat diperoleh dari table employee, doctor, nurse, receptionist, visiting, permanent, trainee. Masing-masing Tenaga Kerja memiliki informasi yang formatnya sama, seperti informasi pribadi dll. 3. Data room ( No ruang, jenis dan kelengkapan ruang tersebut) dapat diperoleh dari table room 4. Data patient ( informasi pribadi, informasi penyakit, waktu) dapat diperoleh dari table patient 5. Data medicine ( tentang harga, kode dan keterangan obat) dapat diperoleh dari table medicine 6. Dokter golongan apa yang yang merawat pasien , misalnya dokter tetap yang melakukan penanganan terhadap pasien. 7. Dan berbagai informasi lainnya terkait database pada rumah sakit.
- 21. THE END ANYQUESTIONS? Created By : SUPERTEAM 4 – BASIS DATA
