Dokumen ini membahas Entity Relationship Diagram (ERD) sebagai model konseptual untuk menggambarkan struktur logis basis data. ERD membantu dalam merancang database dengan jelas, termasuk komponen entitas, relasi, dan atribut. Selain itu, dijelaskan berbagai jenis atribut dan kardinalitas yang menggambarkan hubungan antar entitas dalam basis data.

1. Program Pendidikan Vokasi
Universitas Brawijaya
April 2017
Entity Relationship Diagram (ERD)
Materi Kuliah Basis Data
Oleh: Harnan Malik Abdullah, ST., MSc.

2. 2

3. Entity Relationship Diagram (ERD)
 Merupakan model konseptual untuk
menggambarkan struktur logis dari basis data
berbasis grafis
 Berisi komponen-komponen himpunan entitas
dan himpunan relasi yang dilengkapi dengan
atribut-atribut.
3

4. 4
Tujuan & Manfaat ERD
 Memudahkan penyajian rancangan database sehingga mudah
dipelajari/dimengerti bukan hanya untuk pihak lain yang
berkepentingan namun juga perancang sendiri
 Memudahkan perancang database tersebut dalam membuat
perubahan didalam database ataupun troubleshooting

5. • Entity
• Relationship
• Atribut
 Atribut Multivalue
 Atribut Key
• Hubungan antara Entity sets – Relationship sets
serta atribut – entity sets digambarkan dengan
garis
5
Notasi ERD

6. 6
• Simbol ->
• Entity adalah obyek yang dapat dibedakan
dalam dunia nyata
• Entity set adalah kumpulan dari entity yang
sejenis
• Entity set dapat berupa :
 Obyek secara fisik : Rumah, Kendaraan,
Peralatan
 Obyek secara konsep : Pekerjaan ,
Perusahaan, Rencana
Notasi ERD
Entity

7. 7
• Simbol ->
• Relationship adalah hubungan yang terjadi
antara satu atau lebih entity.
• Relationship set adalah kumpulan relationship
yang sejenis.
Mahasiswa
Mengambil MATA_KULIAH
Notasi ERD
Relationship

8. 8
• Simbol ->
• Atribut adalah karakteristik dari entity atau
relationship, yang menyediakan penjelasan detail
tentang entity atau relationship tersebut.
• Nilai Atribut merupakan suatu data aktual atau
informasi yang disimpan pada suatu atribut di
dalam suatu entity atau relationship.
• Domain (Value Set) : Batas-batas nilai yang
diperbolehkan bagi suatu atribut
Notasi ERD
Atribut

9. 9
• Atribut Key
Atribut yang digunakan untuk menentukan
suatu entity secara unik.
• Atribut Simple
Atribut sederhana yang tidak dapat dibagi
dalam beberapa bagian
• Atribut Komposit :
Atribut yang dapat dibagi lagi dalam beberapa
bagian; contoh : Alamat; yang terdiri dari
Negara, Propinsi dan Kota
J e n i s - j e n i s At r i b u t

10. 10
• Atribut Single-valued
Atribut yang memiliki paling banyak satu nilai
untuk setiap baris data
• Multi-valued attributes
Atribut yang dapat diisi dengan lebih satu nilai
tetapi jenisnya sama. Contoh : Nomor Telp,
Alamat, Gelar
• Atribut Turunan
Atribut yang diperoleh dari pengolahan dari
atribut lain yang berhubungan. Contoh : Umur,
IP
J e n i s - j e n i s At r i b u t

11. 11
Jenis-Jenis Atribut (Atribut Komposit)
ER-DIAGRAM
MAHASISWA
ALAMAT
PROPINSI
KOTA
NEGARA

12. 12
Jenis-Jenis Atribut (Multi Value Attribute)
ER-DIAGRAM
MAHASISWA
NAMA NO_HP
NIM

13. 13
Jenis-Jenis Atribut (Atribut Turunan)
MAHASISWA
TGL_LAHIR UMUR
NIM

14. Kardinalitas / Derajat Relasi
Menunjukkan hubungan maksimal yang terjadi
dari himpunan entitas yang satu ke himpunan
entitas yang lain dan begitu sebaliknya.
Diagram ER juga menunjukkan tingkat hubungan
yang terjadi antar entitas dimana dibagi menjadi 3
tingkat yaitu ;

15. Kardinalitas Pada ERD menurut Peter Chen
1. One to one ( 1 : 1 )
contoh :
Universitas Rektor
Dipimpin
1 1
Dosen Jurusan
Mengepalai
1 1
Kd_dos
Kd_dos
Alamat_dos Nama_dos Kd_jur
Kd_jur
Nama_jur

16. 2. One to many ( 1 : M atau 1 : N )
contoh :
Bapak Anak
memimpin
1 M
Dosen Kuliah
Mengajar
1 M
Kd_dos
Kd_dos
Alamat_dos Nama_dos Kd_jur
Kd_jur
Nama_jur

17. 3. Many to many ( M : M atau N : N )
contoh :
Mahasiswa Kuliah
Mengambil
M M
NPM
NPM
Alamat_mhs Nama_mhs Kd_kul
Kd_kul
Nama_kul

18. Pelanggan Barang
Membeli
M M
Kd_plg
Kd_plg
Alamat_plg Nama_plg Kd_brg
Kd_brg
Nama_brg

19. Diagram ER dengan menurut James Martin
mahasiswa kuliah dosen
belajar mengajar
(0,M) (0,M) (0,M) (1,1)
Pemahaman diagram ER diatas adalah :
 Seorang mahasiswa dapat mempelajari banyak matakuliah
sekaligus, tapi boleh juga tidak (belum) mempelajari matakuliah
satu pun.
Setiap matakuliah dapat diikuti oleh banyak mahasiswa, tapi bisa
saja ada matakuliah yang tidak (belum pernah) diikuti oleh satu
pun mhs.

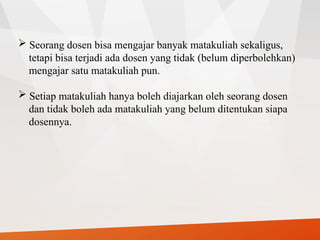

20.  Seorang dosen bisa mengajar banyak matakuliah sekaligus,
tetapi bisa terjadi ada dosen yang tidak (belum diperbolehkan)
mengajar satu matakuliah pun.
 Setiap matakuliah hanya boleh diajarkan oleh seorang dosen
dan tidak boleh ada matakuliah yang belum ditentukan siapa
dosennya.

21. Notasi Derajat Relasi
Atau ( 0,N )
Atau ( 1,N ) / ( N,N )
Atau ( 1,1 )
Atau ( 0,1 )
mahasiswa kuliah dosen
belajar mengajar

22. Terkadang, notasi untuk relasi-relasi yang bukan
banyak-ke-banyak (many to many) ditiadakan dari
diagram ER. Seperti relasi ‘mengajar’ ditiadakan,
karena hanya mewakili relasi dengan derajat one to many
mahasiswa kuliah dosen
belajar mengajar

23. 23
Weak Entity
• Weak Entity: suatu entity dimana keberadaan dari
entity tersebut tergantung dari keberadaan entity
lain
• Entity yang merupakan induknya disebut
Identifying Owner dan relationship-nya Disebut
Identifyimg Relationship
• Weak Entity Selalu mempunyai Total Participation
Constraint dengan Identifying Owner
• Contoh : entity tanggungan keberadaannya
bergantung pada karyawan

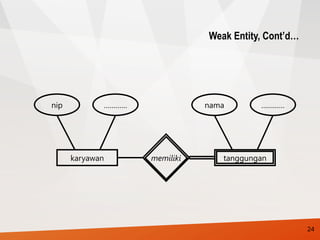

24. 24
Weak Entity, Cont’d…
karyawan tanggungan
memiliki
nip ………… nama …………

25. • Entity sets digambarkan dengan
• Relationship sets digambarkan dengan
• Hubungan antara Entity sets – Relationship sets serta
atribut – entity sets digambarkan dengan garis
• Atribut digambarkan dengan
 Atribut Multivalue
 Atribut Key
25
Ringkasan Notasi ER
Pegawai Perusahaan
Bekerja
NIP
Nama
Alamat ID
Nama_Perusahaan
Alamat_Perush
