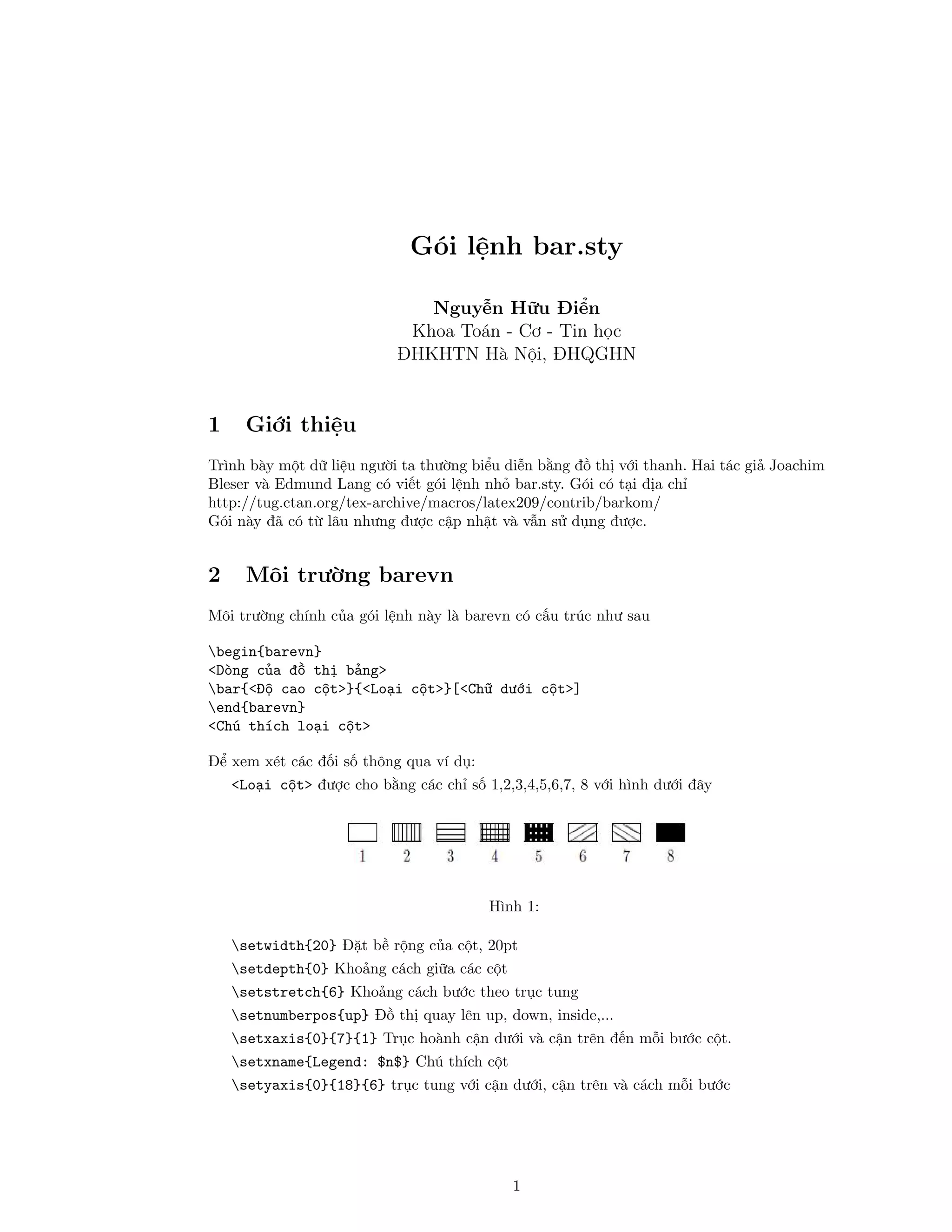

1. Gói lệnh bar.sty
Nguyễn Hữu Điển
Khoa Toán - Cơ - Tin học
ĐHKHTN Hà Nội, ĐHQGHN
1 Giới thiệu
Trình bày một dữ liệu người ta thường biểu diễn bằng đồ thị với thanh. Hai tác giả Joachim
Bleser và Edmund Lang có viết gói lệnh nhỏ bar.sty. Gói có tại địa chỉ
http://tug.ctan.org/tex-archive/macros/latex209/contrib/barkom/
Gói này đã có từ lâu nhưng được cập nhật và vẫn sử dụng được.
2 Môi trường barevn
Môi trường chính của gói lệnh này là barevn có cấu trúc như sau
begin{barevn}
<Dòng của đồ thị bảng>
bar{<Độ cao cột>}{<Loại cột>}[<Chữ dưới cột>]
end{barevn}
<Chú thích loại cột>
Để xem xét các đối số thông qua ví dụ:
<Loại cột> được cho bằng các chỉ số 1,2,3,4,5,6,7, 8 với hình dưới đây
Hình 1:
setwidth{20} Đặt bề rộng của cột, 20pt
setdepth{0} Khoảng cách giữa các cột
setstretch{6} Khoảng cách bước theo trục tung
setnumberpos{up} Đồ thị quay lên up, down, inside,...
setxaxis{0}{7}{1} Trục hoành cận dưới và cận trên đến mỗi bước cột.
setxname{Legend: $n$} Chú thích cột
setyaxis{0}{18}{6} trục tung với cận dưới, cận trên và cách mỗi bước
1

2. Không có setstretch{0}, nghĩa là mặc định
begin{center}
begin{barenv}
setwidth{20}
setdepth{0}
setnumberpos{up}
setxaxis{0}{7}{1} setxname{Legend: $n$}
setyaxis{0}{18}{6}
bar{2}{1}
bar{4}{2}
bar{8}{3}
bar{16}{4}
bar{16}{5}
bar{8}{6}
bar{4}{7}
bar{2}{8}
end{barenv}
end{center}
0
6
12
18
2 4 8
16 16
¨¨¨¨
8 4 2
0 1 2 3 4 5 6 7
Legend: n
Với giá trị setstretch{6}
begin{center}
begin{barenv}
setwidth{20}
setdepth{0}
setstretch{6}
setnumberpos{up}
setxaxis{0}{7}{1} setxname{Legend: $n$}
setyaxis{0}{18}{6}
bar{2}{1}
bar{4}{2}
bar{8}{3}
bar{16}{4}
bar{16}{5}
bar{8}{6}
bar{4}{7}
bar{2}{8}
end{barenv}
end{center}
0
6
12
18
2
4
8
16 16
¨
¨¨
¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨
¨¨
8
rrrrrrrrrr
rrrr
4
2
0 1 2 3 4 5 6 7
Legend: n
2

3. CHú thích dưới chân cột và trên đầu
begin{center}
begin{barenv}
setwidth{30}
setyaxis{0}{50}{10}
bar{10}{1}
bar{45}{2}[ttsmall max]
bar{30}{3}
bar{25}{4}
bar{15}{5}
bar{40}{6}[small 2]
bar{35}{7}
bar{05}{8}
end{barenv}
end{center}
0
10
20
30
40
50
10
45
max
30
25
15
¨¨¨
¨¨¨
¨¨¨
¨¨¨
¨¨
¨
¨¨
¨
¨¨
¨
¨¨¨¨¨
¨¨¨
¨¨
40
2
r
rr
rrr
rrr
rrr
rrr
rrr
rrrrr
rrr
rrr
rr
35
05
Kết hợp hai dữ liệu và âm
begin{center}
begin{barenv}
setwidth{30}
setstyle{tt}
setyaxis[10]{-20}{40}{10}
setstyle{sc}
setxvaluetyp{day}
setxaxis{5}{8}{1}
bar{36.5}{8}
bar{6.2}{8}
vline
bar{-3.2}{8}
bar{-16}{8}
end{barenv}
end{center}
-20
-10
0
10
20
30
40 36.5
6.2
-3.2
-16
Fre Sam Son Mon
Dùng lệnh quay gói graphicx để quay đồ thị
begin{center}
rotatebox{-90}{%
3

4. begin{barenv}
setwidth{30}
setyaxis{0}{50}{10}
bar{10}{1}
bar{45}{2}[ttsmall max]
bar{30}{3}
bar{25}{4}
bar{15}{5}
bar{40}{6}[small 2]
bar{35}{7}
bar{05}{8}
end{barenv}
}
end{center}
0
10
20
30
40
50
10
45
max
3025
15
¨¨
¨
¨
¨¨
¨
¨¨
¨
¨¨
¨
¨¨
¨
¨¨
¨¨¨
¨¨¨¨¨
¨
¨¨
¨¨
40
2
rr
r
rr
r
rr
r
rr
r
r
rr
r
rr
r
rrrr
rr
r
rrr
rr
35
05
Đặt trục tọa độ 3 thông số sec có đồ thị 3 chiều
begin{center}
begin{barenv}
setdepth{10}setwidth{30}
setxaxis{1}{4}{1}
setyaxis[10]{-20}{60}{20}
bar{10.2}{1}
bar{45.6}{2}
bar{30}{3}
bar{-12.7}{4}
end{barenv}
end{center}
4

5. -20
0
20
40
60
10.2
45.6
30
-12.7
1 2 3 4
begin{center}
begin{barenv}
setdepth{10}setwidth{30}
setnumberpos{up}
setxaxis{1998}{2001}{1}
setyaxis[10]{-20}{60}{20}
hlineon
bar{10.2}{1}
bar{45.6}{1}
bar{30}{1}
bar{-12.7}{1}
end{barenv}
end{center}
-20
0
20
40
60
10.2
45.6
. . . . . . .
. . . . .
. . . . . .
. . . . . . .
30
. . . . . . .
. . . . . . .
-12.7
. . . . .
. . . . . . .
. . . . . . .
. .
. . . . . . .
. . . . . . .
. . . . . . .
1998 1999 2000 2001
. .
...
...
...
...
