Azure Stack HCI OS で HCI を構築してみた！（手順付）

© Copyright 2021 Dell Technologies 1
of Y
Azure Stack HCI を WACでつくる
Partner Business Consultant
Tomoya Katayama
30分で理解︕ 超進化したオンプレミス基盤
だいたい
〜実際の画⾯を⾒て⼀緒に感じよう〜
Senior Cloud Solution Architect
Osamu Takazoe

of Y
エッジから⽣まれるデータを横断的に利⽤可能にすることが重要
IT インフラはオンプレ/クラウドの 2 択で説明できないレベルに多様化が進んでいる
プラットフォームを横断し、デジタル化促進を実現可能な、
⼀貫した機能・価値を提供するサービス、ソリューション
1.
プラットフォームを横断し、ガバナンスやセキュリティを担保
するための、⼀貫した管理性を提供するソリューション
2.
Microsoft はこれを
Azure Arc として提供
Public Cloud
Private Cloud
Cloud as a Service
Local Cloud
Hosted Private Cloud
Traditional IT
Edge Computing
Enterprise
Private Cloud
Regional Cloud
Global Cloud
Hyper Scaler / Mega Cloud
今はポストクラウド時代が近づいており、
以下 2 つが求められている
ü データが⽣まれる1番近い場所にきちんと処理可能な
ソリューションが必要であり、プラットフォームを横断した
データ連携が必要なソリューションが必要となる
ü プラットフォームを横断し、ガバナンスやセキュリティを
担保するための、⼀貫した管理性を提供するソリューション Dell Technologies はこれを
Azure Stack HCI として提供

of Y
概要強み・差別化要素利⽤シナリオ例類似・競合ソリューション
• Azure Arc 活⽤のためのプラットフォームで
あり汎⽤性・柔軟性が⾼い
• コントロールプレーンとして Public Azure
を利⽤するアーキテクチャのため、インター
ネット接続は必要
• 現状ではマルチテナント (複数ユーザー契
約と紐づく稼動) が不可
• 仮想基盤の更新、社内プライベートクラウ
ドとしてのスケーラビリティ・機能、エッジサー
バー x クラウドネイティブな PaaS、
いずれも対応可能
• Windows Server エコシステムを下敷き
にしており、ハードウェアの選択肢が豊富
• 2 ノードから利⽤可能な柔軟性
• RDMAやNVMeといった最新ハードウェアを
活かした⾼パフォーマンス
• Azure IaaS へ移⾏しているユーザーが、
オンプレミス側に残る VM を稼働しつつ、管
理ツール・⽅法を統⼀するため、オンプレ側
を Azure Stack HCI で刷新
• AKS on Azure Stack HCI や Azure
Arc–enabled App Service を利⽤し、
開発⼿法を統⼀しつつ、⼯場で稼働するア
プリケーションを実⾏するインフラとして利⽤
• 単純 HCI という観点では VMware
vSAN や Nutanix となるが、Managed
Service 提供が含まれる Arc に相当する
機能はない
• Windows Server ベースの HCI は仮想
基盤という観点では近しい機能を提供する
が、Arc 統合は深いレベルでは⾏われない
Public Cloud
Private Cloud
Cloud as a Service
Local Cloud
Hosted Private Cloud
Traditional IT
Edge Network
Enterprise
Private Cloud
Regional Cloud
Global Cloud
Hyper Scaler / Mega Cloud
Traditional IT
Edge Network
Enterprise
Private Cloud
Azure Stack
HCI
Azure Stack
HCI
Azure Stack
HCI
Azure Stack HCI が対応する領域とは

of Y

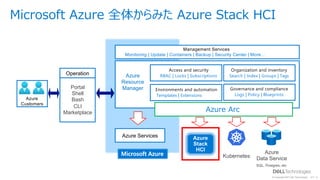

Azure Stack HCI OS のおさらい

of Y
専⽤のオペレーションシステム
〜 Azure Stack HCI OS 〜
Microsoft Azure と使う前提のOS
Windows Server 2019
Datacenter Edition
ハードウェア
オンプレミスモデル
Azure Stack HCI OS
サブスクリプション(コア課⾦)
ハードウェア
仮想マシン
(必要な分だけ準備)
ハイブリッドクラウドモデル
DXの実現︕
ハイブリットクラウド化
環境規模による柔軟性の実現
Azure で使う
Azure と⼀緒に使える
仮想マシン、ハイパーバイザー、
SDSのライセンス費⽤を
削減することが可能
Azure Stack HCI OS
Microsoft Azure で使う前提のOS
新バージョンGAリリース︕
21H2

of Y
これまでの Azure Stack HCI の最⼤のハードル
画⾯ポチポチで構築ができない︕
（と思っている）
CLI で構築
だから WAC で構築できるか試してみた

of Y
Azure Stack HCI の最⼤の強み
導⼊資格制度が無い
（と思っている）

of Y
〜実際に構築の流れを知らないと不安よね〜
Azure Stack HCI OS を使って構築してみた

of Y

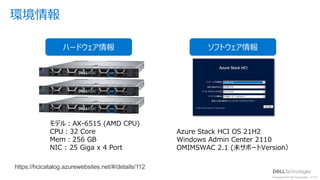

環境情報
モデル︓AX-6515 (AMD CPU)
CPU︓32 Core
Mem︓256 GB
NIC : 25 Giga x 4 Port
ハードウェア情報ソフトウェア情報
Azure Stack HCI OS 21H2
Windows Admin Center 2110
OMIMSWAC 2.1 (未サポートVersion）
https://hcicatalog.azurewebsites.net/#/details/112

of Y

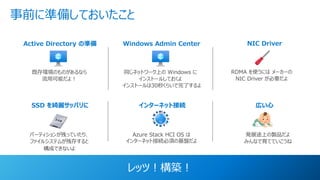

既存環境のものがあるなら
流⽤可能だよ︕
Windows Admin Center
同じネットワーク上の Windows に
インストールしておくよ
インストールは30秒くらいで完了するよ
RDMA を使うにはメーカーの
NIC Driver が必要だよ
Active Directory の準備
事前に準備しておいたこと
SSD を綺麗サッパリに
パーティションが残っていたり、
ファイルシステムが残存すると
構成できないよ
インターネット接続
Azure Stack HCI OS は
インターネット接続必須の基盤だよ
広い⼼
発展途上の製品だよ
みんなで育てていこうね
レッツ︕構築︕
NIC Driver

of Y

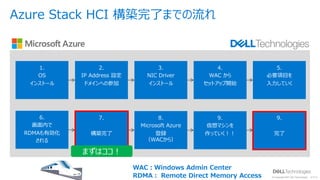

Azure Stack HCI 構築完了までの流れ
1.
OS
インストール
3.
NIC Driver
インストール
2.
IP Address 設定
ドメインへの参加
4.
WAC から
セットアップ開始
5.
必要項⽬を
⼊⼒していく
6.
画⾯内で
RDMAも有効化
される
8.
Microsoft Azure
登録
（WACから）
7.
構築完了
イマココ
9.
仮想マシンを
作っていく︕︕
9.
完了
まずはココ︕
WAC︓Windows Admin Center
RDMA︓ Remote Direct Memory Access

of Y

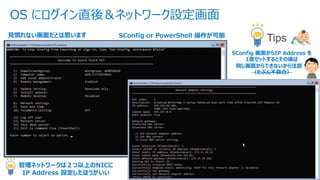

OS にログイン直後＆ネットワーク設定画⾯
⾒慣れない画⾯だとは思います
SConfig 画⾯からIP Address を
1度セットするとその後は
同じ画⾯からできないから注意︕
（たぶん不具合）
Tips
SConfig or PowerShell 操作が可能
管理ネットワークは２つ以上のNICに
IP Address 設定したほうがいい

of Y

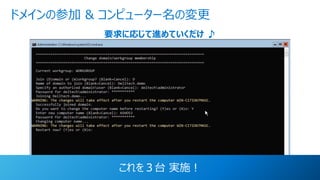

ドメインの参加 & コンピューター名の変更
要求に応じて進めていくだけ ♪
これを３台実施︕

of Y
WAC で作業を進めていく︕
W
AC
の
操
作
WAC からクラスター作成出来るって知ってた︖

of Y

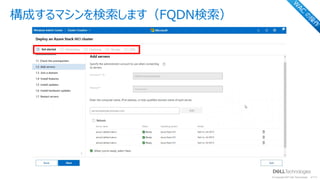

構成するマシンを検索します（FQDN検索）
W
AC
の
操
作

of Y
既にドメイン参加しているのですんなりパス
W
AC
の
操
作

of Y

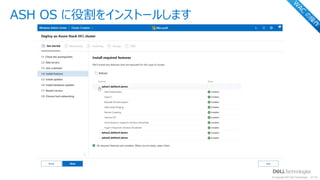

ASH OS に役割をインストールします
W
AC
の
操
作

of Y

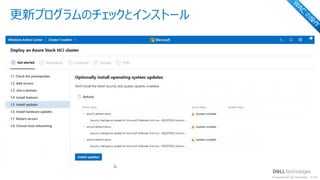

更新プログラムのチェックとインストール
W
AC
の
操
作

of Y
ファームウェアを統⼀してくれます（これすごくいい）
W
AC
の
操
作
•Support for Windows Server 2022 and Failover Clusters; Windows Server 2022 HCI and Azure Stack HCI support coming soon*
•Preview (limited) support for Azure Stack HCI, version 21H2; full support coming soon.
•Support for Windows Admin Center version 2110 and 2103.2 GA.
•Export Compliance reports in CSV format for Server, HCI and Cluster update operations.
現⾏バージョンのステータス

of Y

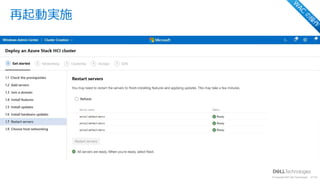

再起動実施
W
AC
の
操
作

of Y

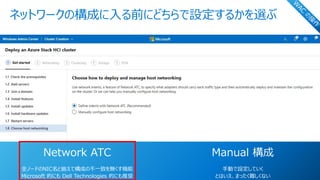

ネットワークの構成に⼊る前にどちらで設定するかを選ぶ
W
AC
の
操
作
Network ATC
全ノードのNIC名と揃えて構成の不⼀致を無くす機能
Microsoft 的にも Dell Technologies 的にも推奨
Manual 構成
⼿動で設定していく
とはいえ、まったく難しくない

of Y
Network ATC
W
AC
の
操
作
全ノードのNICの名前を統⼀
どのNICで何を使うか決める

of Y
なのだが…
W
AC
の
操
作
広い⼼が必要だった
進
め
な
い
戻ると VLAN IDが・・・
広い海のような⼼

of Y

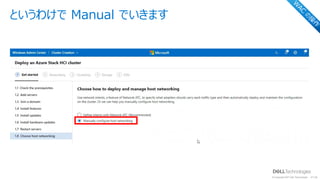

というわけで Manual でいきます
W
AC
の
操
作

of Y

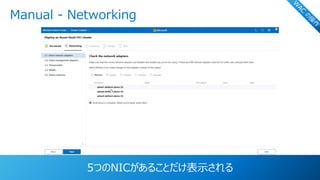

Manual - Networking
W
AC
の
操
作
5つのNICがあることだけ表⽰される

of Y

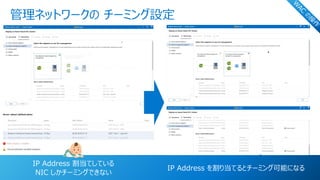

管理ネットワークのチーミング設定
W
AC
の
操
作
IP Address 割当てしている
NIC しかチーミングできない
IP Address を割り当てるとチーミング可能になる

of Y

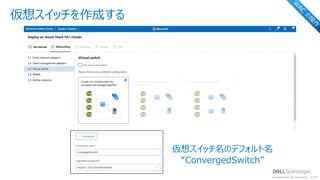

仮想スイッチを作成する
W
AC
の
操
作
仮想スイッチ名のデフォルト名
“ConvergedSwitch”

of Y

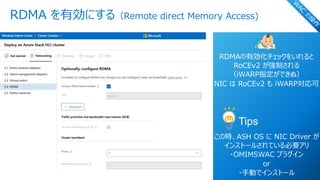

RDMA を有効にする（Remote direct Memory Access)
W
AC
の
操
作
RDMAの有効化チェックをいれると
RoCEv2 が強制される
（iWARP指定ができぬ）
NIC は RoCEv2 も iWARP対応可
Tips
この時、ASH OS に NIC Driver が
インストールされている必要アリ
・OMIMSWAC プラグイン
or
・⼿動でインストール

of Y

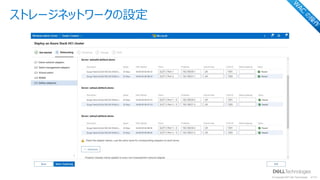

ストレージネットワークの設定
W
AC
の
操
作

of Y

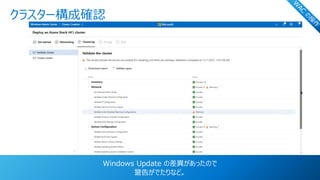

クラスター構成確認
W
AC
の
操
作
Windows Update の差異があったので
警告がでたりなど。

of Y

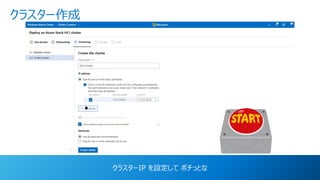

クラスター作成
クラスターIP を設定してポチっとな

of Y
ストレージ設定
ゴミがあるときは削除してくれる機能があります
でもわたしは信⽤していません

of Y

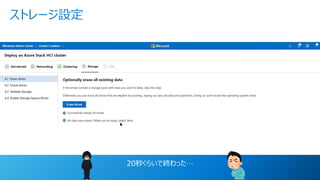

ストレージ設定
20秒くらいで終わった…

of Y
データ削除に役⽴つ Tips
海外の Microsoft MVP (有志の⽅)が作ってくれた
データ削除スクリプト
https://bambi.paddle-point.com/entry/ASH-Env-Cleaning

of Y
ストレージ設定 – ディスクチェック

of Y

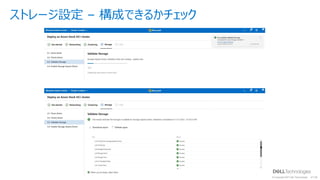

ストレージ設定 – 構成できるかチェック

of Y

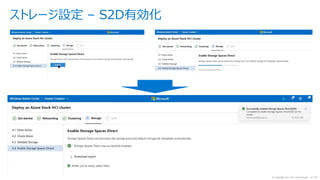

ストレージ設定 – S2D有効化

of Y

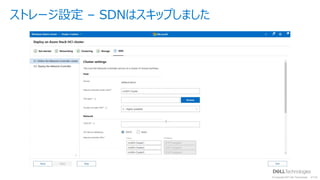

ストレージ設定 – SDNはスキップしました

of Y

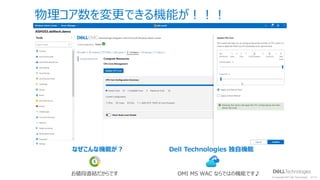

なぜこんな機能が︖
お値段直結だからです
物理コア数を変更できる機能が︕︕︕
Dell Technologies 独⾃機能
OMI MS WAC ならではの機能です♪

of Y
ありがとうございました。
Q&A になんでもどうぞ︕︕
