![Network Controller
• Control plane
• Highly available using
service fabric
• Public REST interface
• Where to install:
• 3 VMs
Network Virtualization
• Policy engine for SDN
• Virtual Switch Extension
and host agents
• Optimized for 40Gbit or
more
• Where to install:
• Hyper-V hosts
Remote Access (RAS)
• Router between physical
and virtual networks
• L3, VPN and GRE
• BGP with transit routing
• M:N redundancy
• Where to install:
• 2 or more VMs
Software Load Balancer
(SLB)
• Provides L3 & L4 load
balancing and NAT
• Role is the front-end of
load balancer
• High availability and
scale out via BGP and
ECMP
• Where to install:
• 2 or more VMs
Display Name Name Install State
------------ ---- -------------
[X] Network Controller NetworkController Installed
[X] Network Controller Management Tools RSAT-NetworkController Installed
[ ] Remote Access RemoteAccess Available
[ ] Network Virtualization NetworkVirtualization Available
[ ] Software Load Balancer SoftwareLoadBalancer Available](https://image.slidesharecdn.com/20190629interactws2019public-190702012559/75/Interact-2019-CI01-Windows-Server-2019-29-2048.jpg)
Uploaded byOsamu Takazoe
Interact 2019 - CI01 Windows Server 2019
Interact 2019 - CI01 Windows Server 2019
More Related Content
![[Microsoft Tech Summit 2017] マイクロサービスだけじゃない! コンテナー オーケストレーターとしての「Azure Servic...](https://cdn.slidesharecdn.com/ss_thumbnails/20171108techsummitservicefabric-171109075108-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Microsoft Tech Summit 2016] Linux の PaaS がついに登場! Azure App Service on Linux ...](https://cdn.slidesharecdn.com/ss_thumbnails/20161102techsummitapp011dahatake-161116131348-thumbnail.jpg?width=640&height=640&fit=bounds)
![[Japan Tech summit 2017] DAL 004](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfdal004-171115033144-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DO05] システムの信頼性を上げるための新しい考え方 SRE ( Site Reliability Engineering ) in Azure, o...](https://cdn.slidesharecdn.com/ss_thumbnails/do05-170616023431-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Interact 2019 - CI01 Windows Server 2019
![[簡易提案書] Windows Server2019](https://cdn.slidesharecdn.com/ss_thumbnails/booklet-windowsserver2019-v1-181017145219-thumbnail.jpg?width=640&height=640&fit=bounds)
Interact 2019 - CI01 Windows Server 2019
- 2. 自己紹介 高添 修(たかぞえ おさむ) • 約25年前：オフコンの修理屋 • ITインフラの営業支援 • 技術トレーナー • 日本マイクロソフト社員 • マイクロソフト歴 約17年 (エバンジェリスト 約11年半)
- 3.
- 4. LONG-TERM SERVICING CHANNEL ServerCore & Nano Server

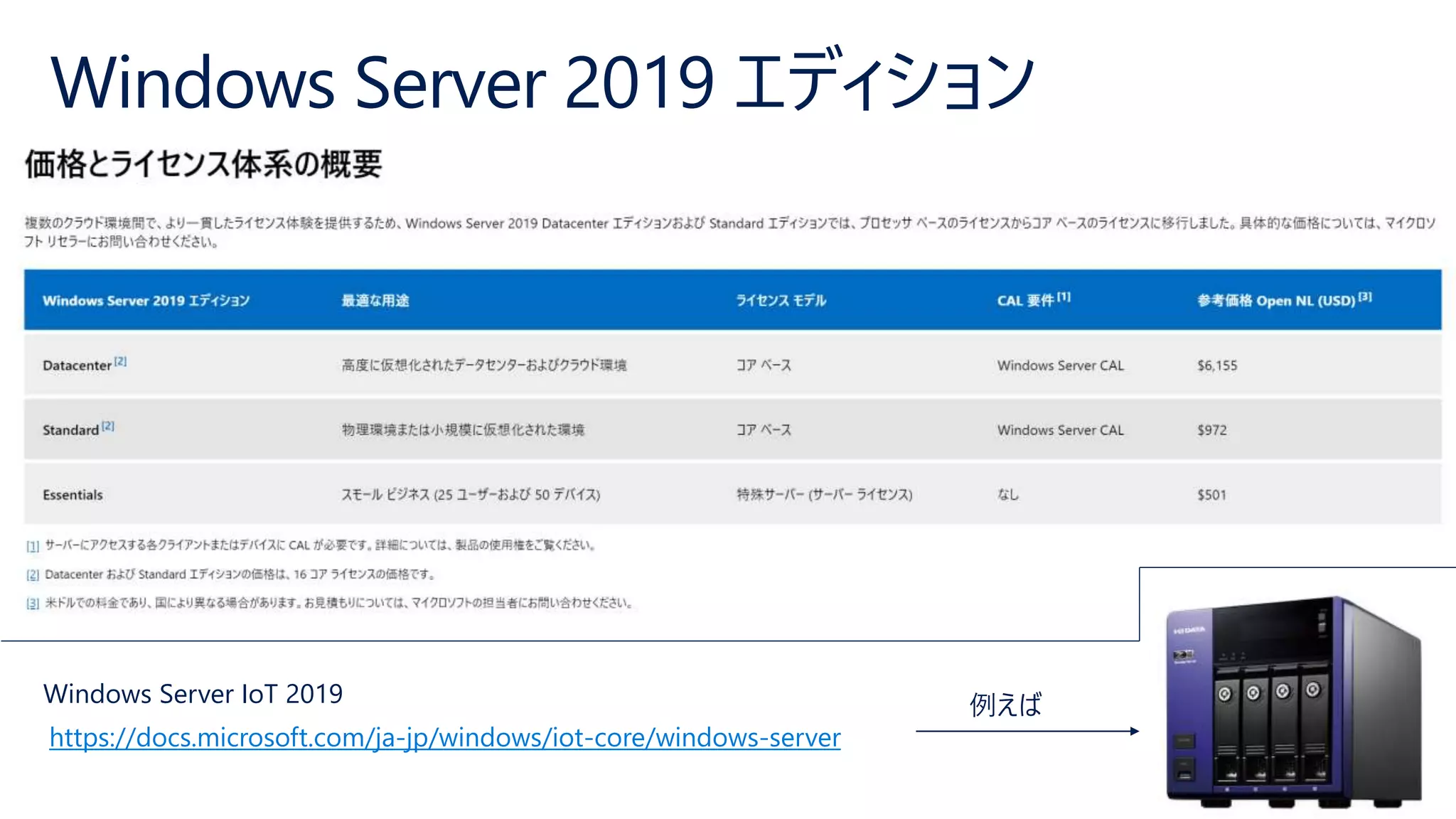

- 5. Windows Server 2019エディション Windows Server IoT 2019 https://docs.microsoft.com/ja-jp/windows/iot-core/windows-server
- 7.
- 8.
- 9.
- 10. 10/2 Windows Server2019 誕生！！

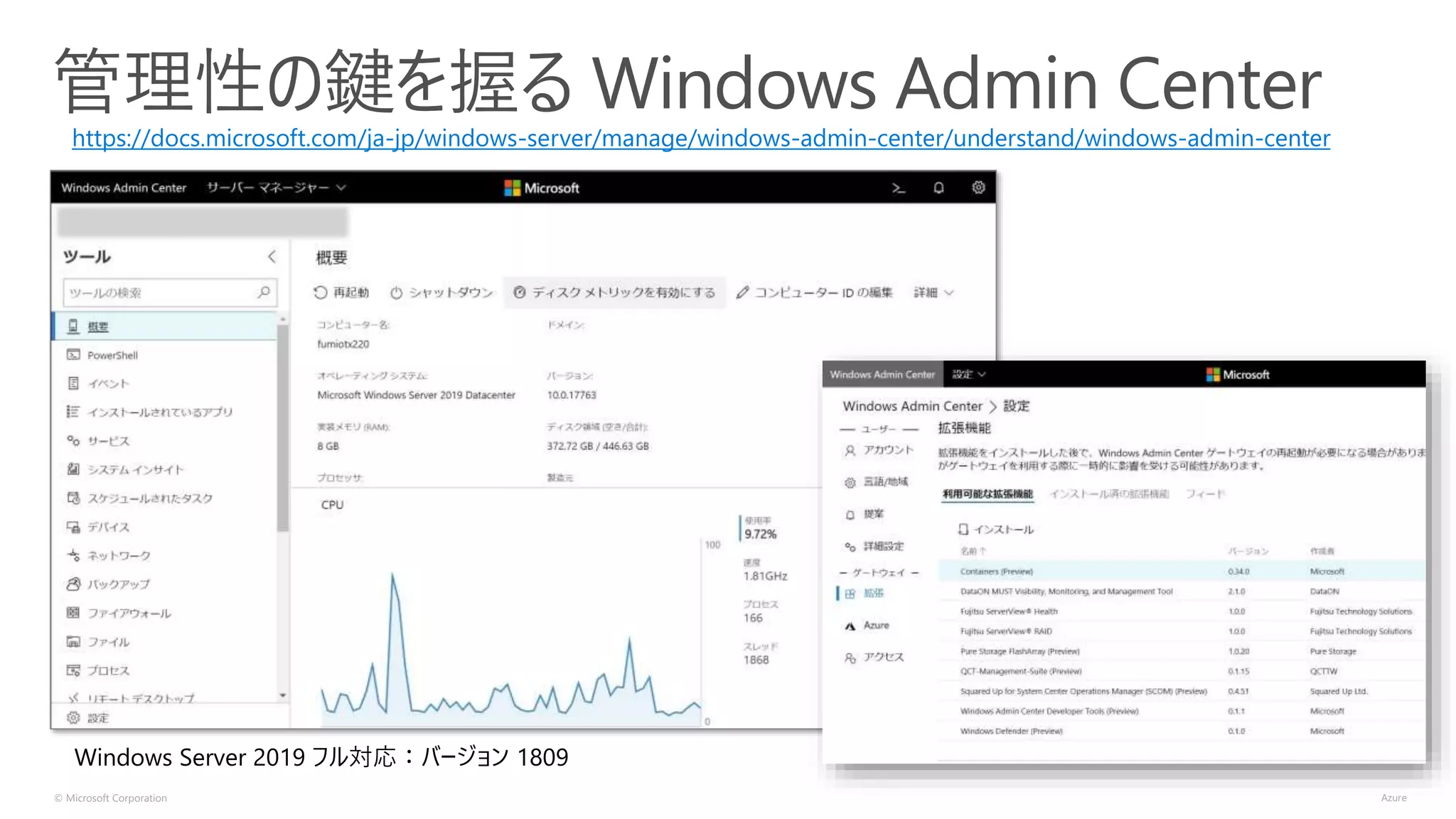

- 11. © Microsoft Corporation 管理性の鍵を握るWindows Admin Center https://docs.microsoft.com/ja-jp/windows-server/manage/windows-admin-center/understand/windows-admin-center Windows Server 2019 フル対応：バージョン 1809
- 12.
- 13.

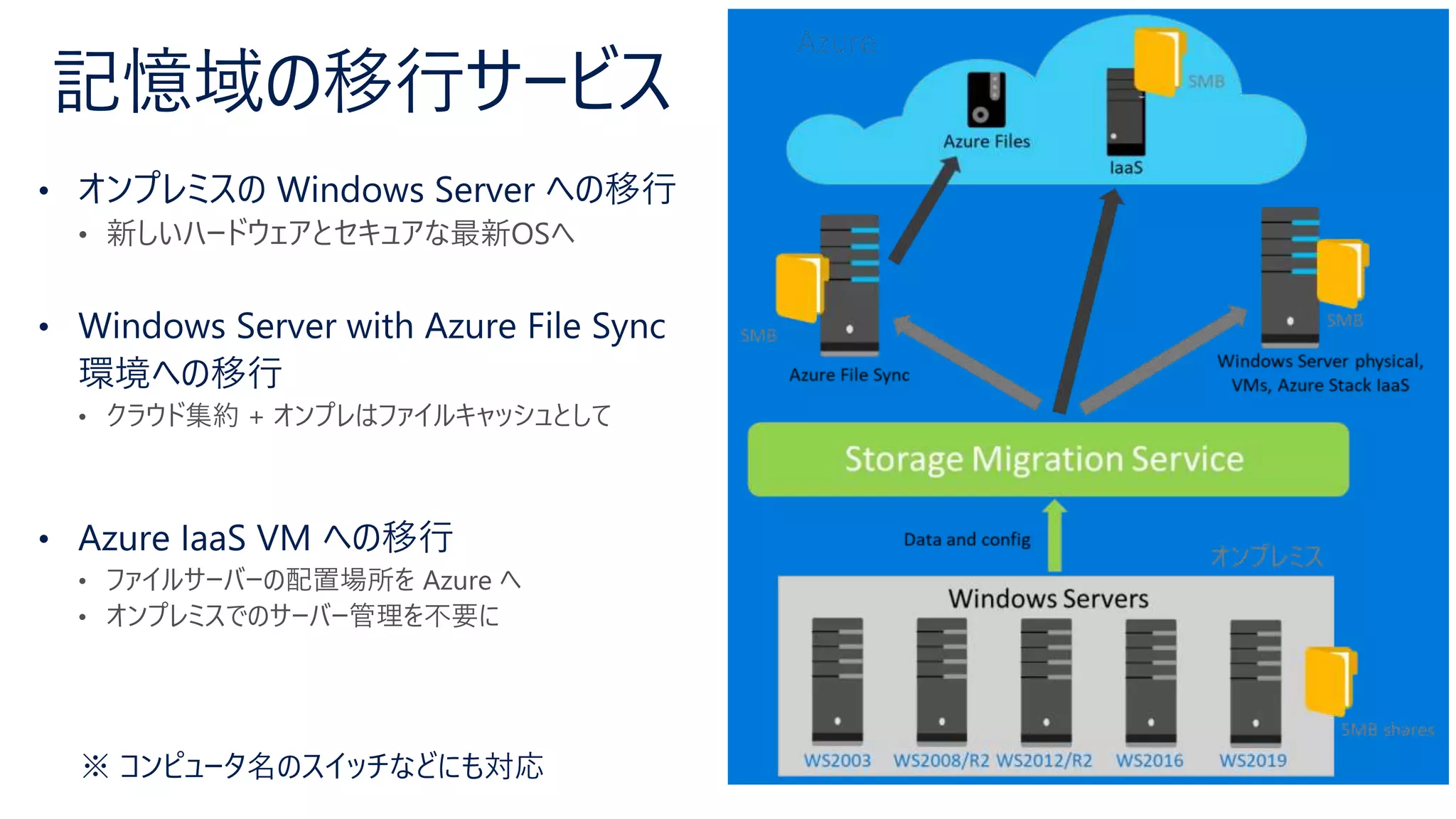

- 15. 記憶域の移行サービス • 新しいハードウェアとセキュアな最新OSへ • クラウド集約+ オンプレはファイルキャッシュとして • ファイルサーバーの配置場所を Azure へ • オンプレミスでのサーバー管理を不要に ※ コンピュータ名のスイッチなどにも対応
- 17.
- 19.

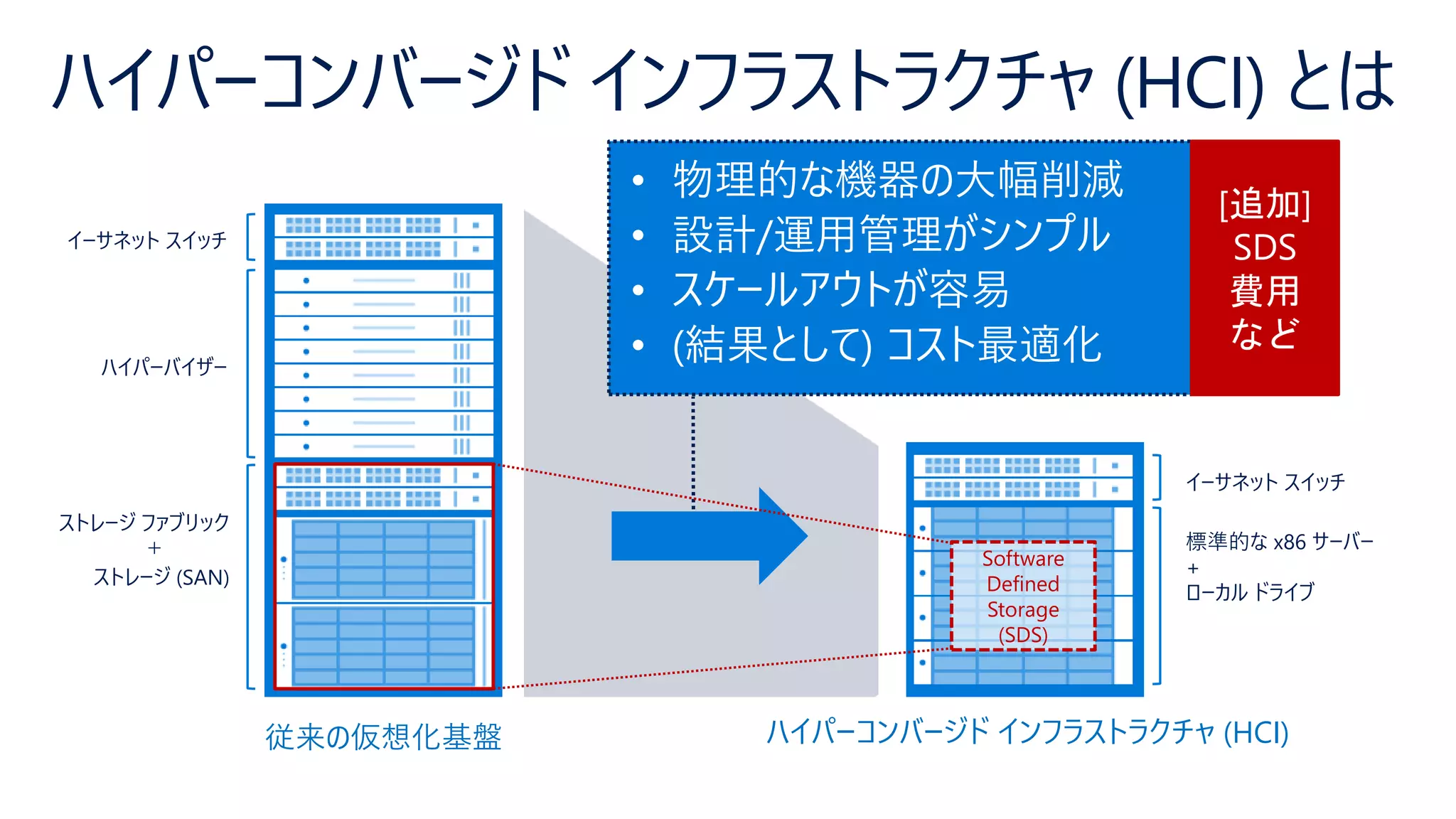

- 20. ハイパーコンバージド インフラストラクチャ (HCI)とは ハイパーコンバージド インフラストラクチャ (HCI)従来の仮想化基盤 • 物理的な機器の大幅削減 • 設計/運用管理がシンプル • スケールアウトが容易 • (結果として) コスト最適化 Software Defined Storage (SDS)
- 21. Azure Stack HCIの特徴 経済的 高性能 ハイブリッド
- 22. Windows Server ベースHCI は急速に展開中

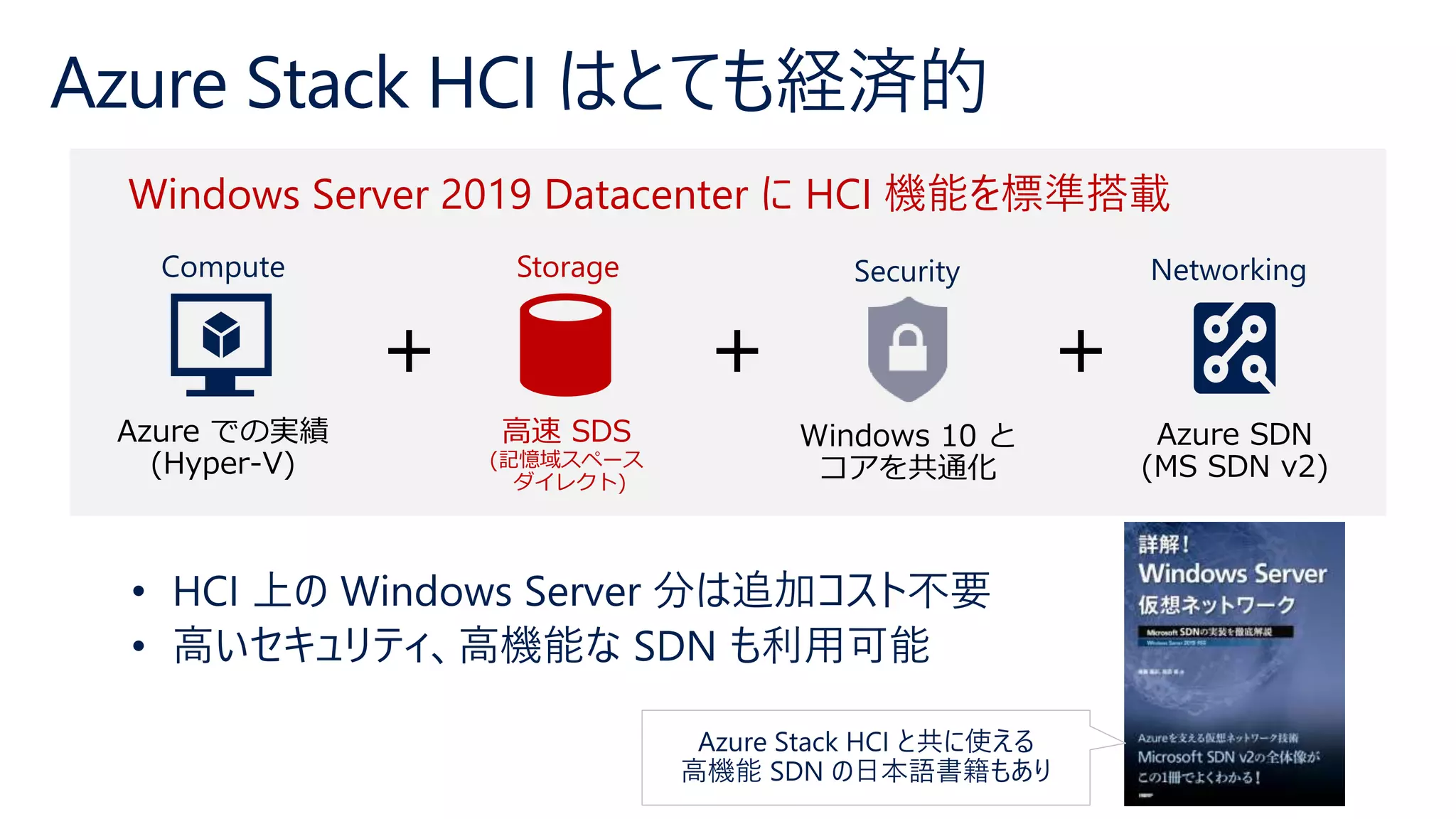

- 23. Azure Stack HCIはとても経済的 Compute Storage + Networking + + Azure での実績 (Hyper-V) 高速 SDS (記憶域スペース ダイレクト) Azure SDN (MS SDN v2) Windows Server 2019 Datacenter に HCI 機能を標準搭載 Security Windows 10 と コアを共通化

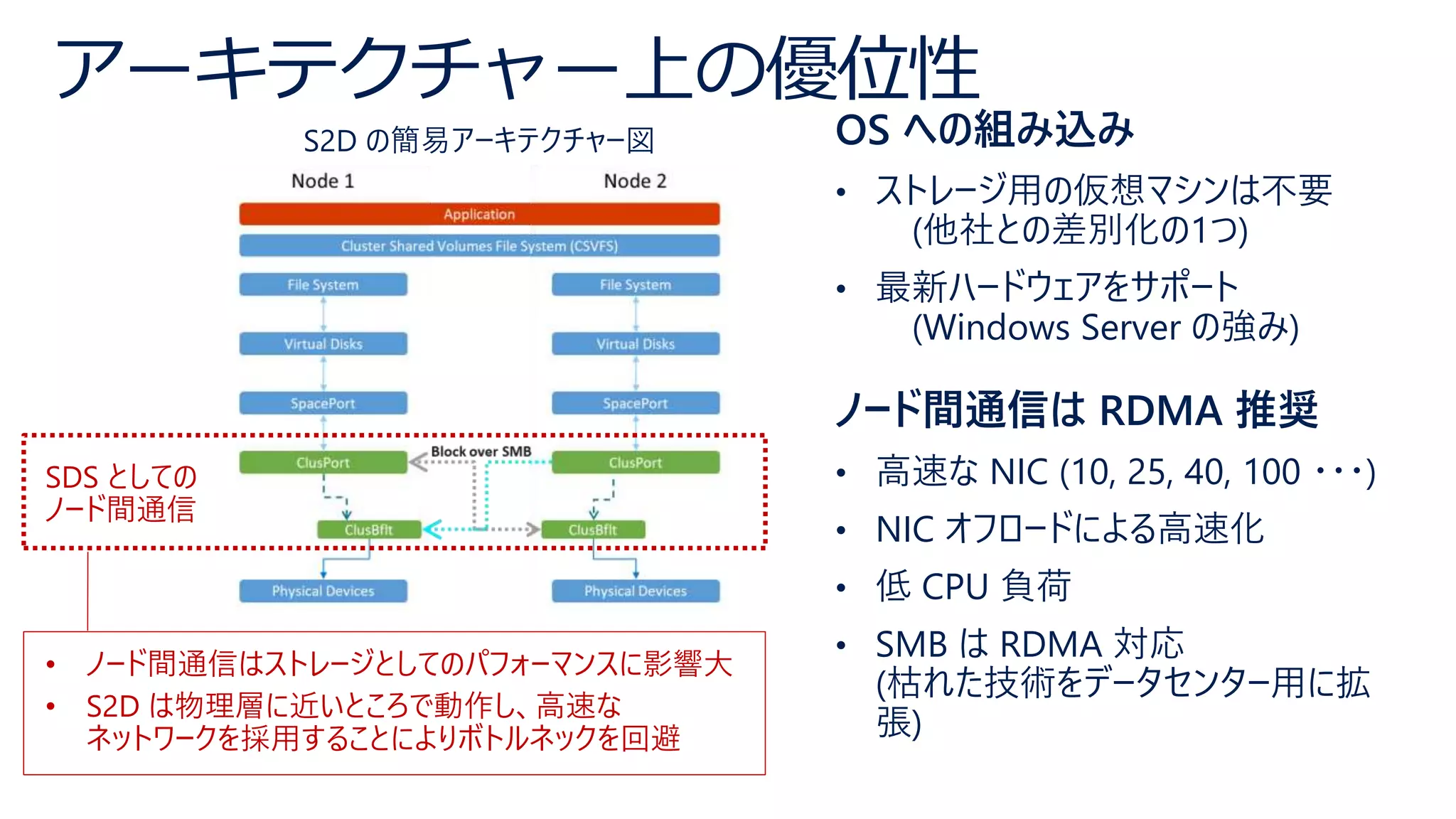

- 24. アーキテクチャー上の優位性 OS への組み込み • ストレージ用の仮想マシンは不要 (他社との差別化の1つ) •最新ハードウェアをサポート (Windows Server の強み) ノード間通信は RDMA 推奨 • 高速な NIC (10, 25, 40, 100 ・・・) • NIC オフロードによる高速化 • 低 CPU 負荷 • SMB は RDMA 対応 (枯れた技術をデータセンター用に拡 張) • ノード間通信はストレージとしてのパフォーマンスに影響大 • S2D は物理層に近いところで動作し、高速な ネットワークを採用することによりボトルネックを回避 SDS としての ノード間通信
- 25.
- 26.

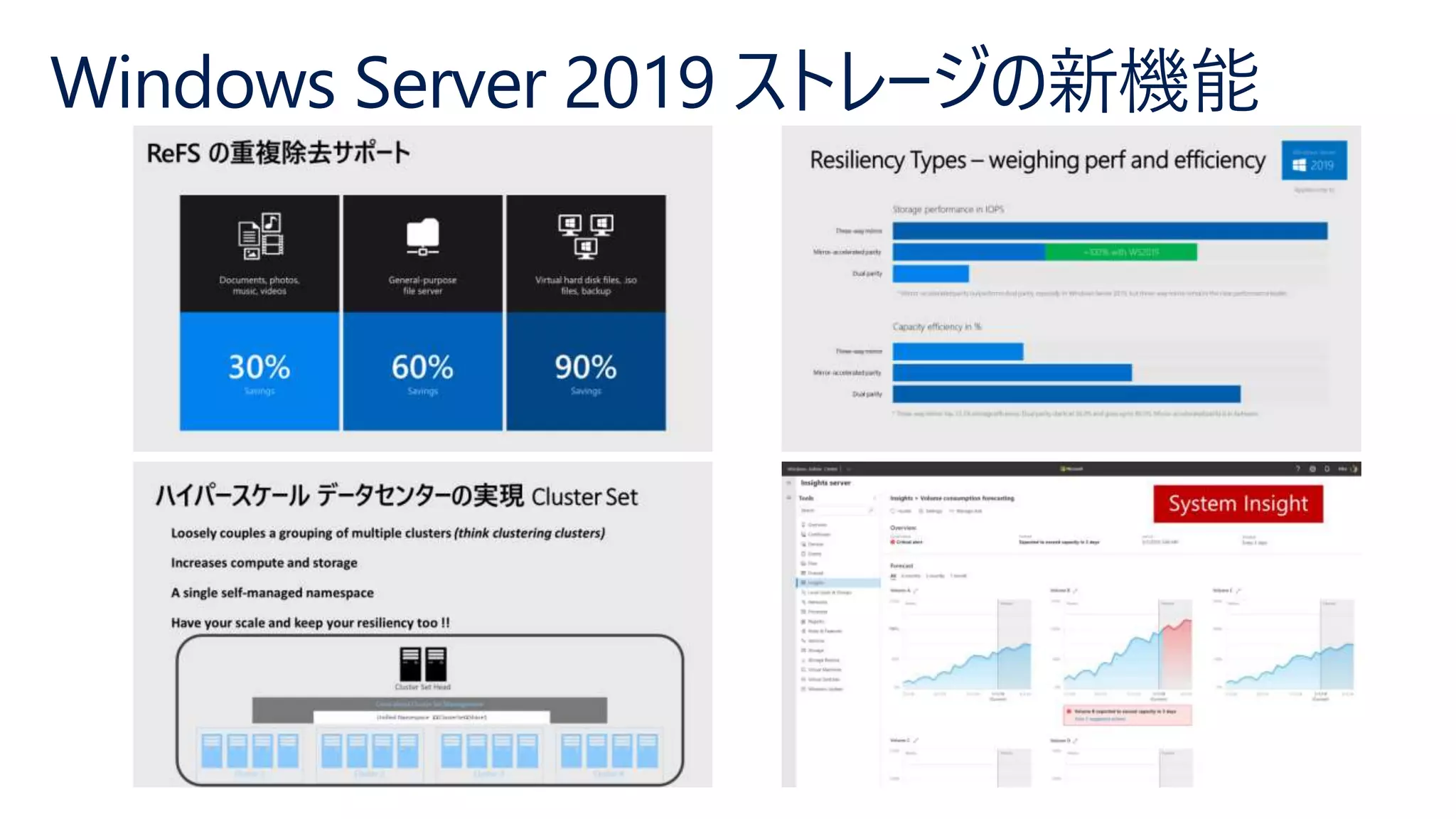

- 27. Windows Server 2019ストレージの新機能

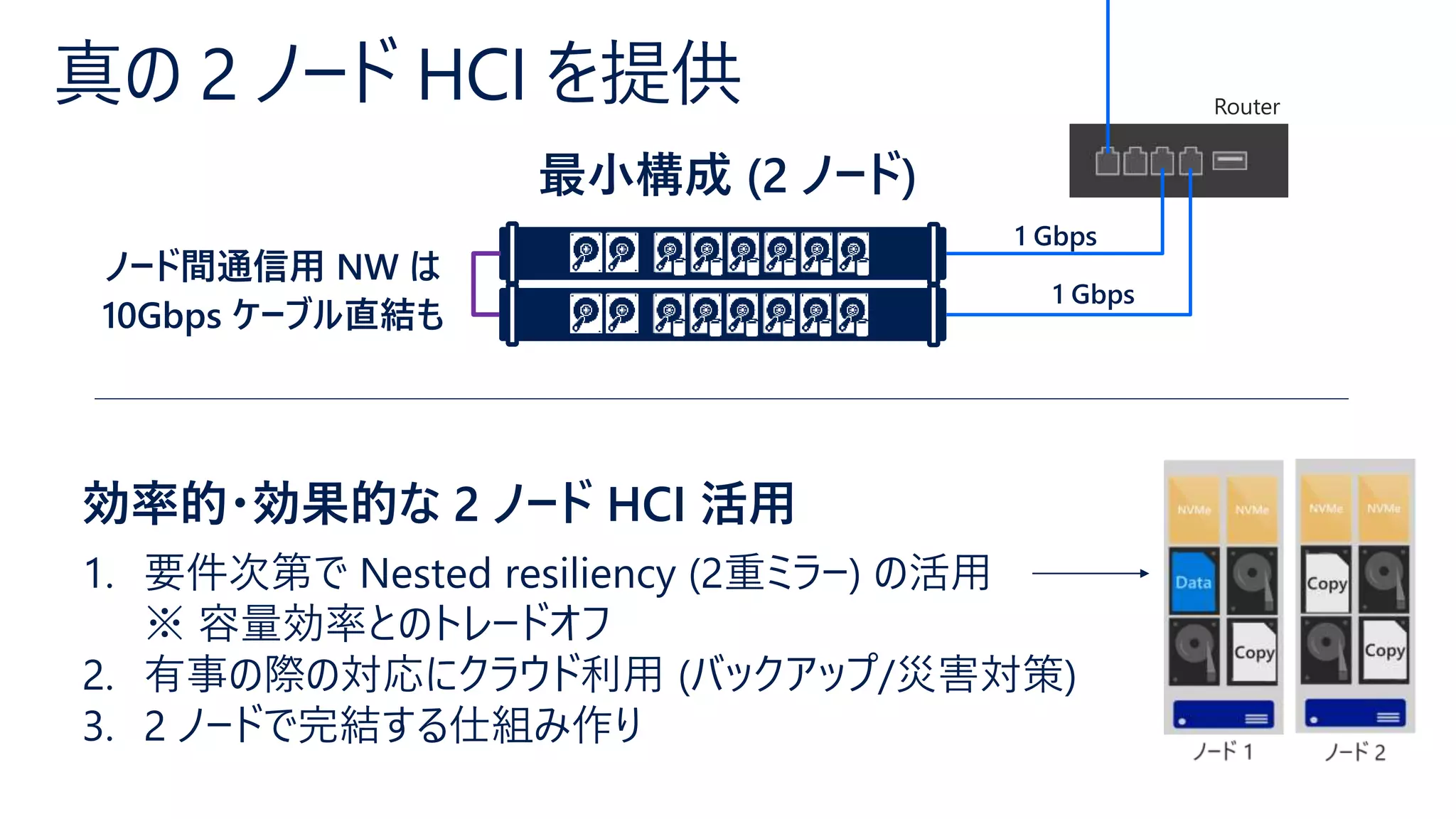

- 28. 真の 2 ノードHCI を提供 ノード間通信用 NW は 10Gbps ケーブル直結も Router 1 Gbps 1 Gbps 効率的・効果的な 2 ノード HCI 活用

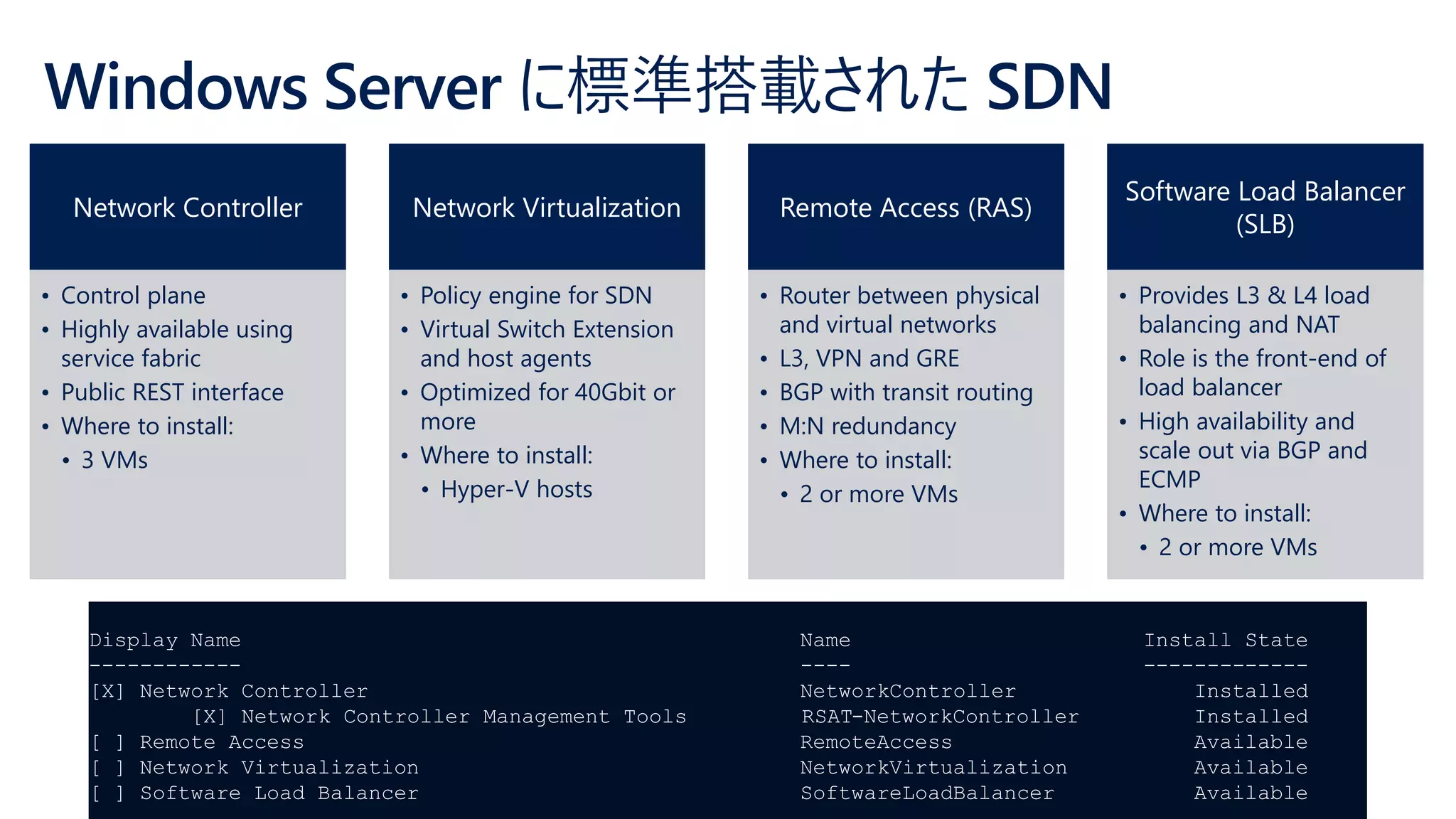

- 29. Network Controller • Controlplane • Highly available using service fabric • Public REST interface • Where to install: • 3 VMs Network Virtualization • Policy engine for SDN • Virtual Switch Extension and host agents • Optimized for 40Gbit or more • Where to install: • Hyper-V hosts Remote Access (RAS) • Router between physical and virtual networks • L3, VPN and GRE • BGP with transit routing • M:N redundancy • Where to install: • 2 or more VMs Software Load Balancer (SLB) • Provides L3 & L4 load balancing and NAT • Role is the front-end of load balancer • High availability and scale out via BGP and ECMP • Where to install: • 2 or more VMs Display Name Name Install State ------------ ---- ------------- [X] Network Controller NetworkController Installed [X] Network Controller Management Tools RSAT-NetworkController Installed [ ] Remote Access RemoteAccess Available [ ] Network Virtualization NetworkVirtualization Available [ ] Software Load Balancer SoftwareLoadBalancer Available

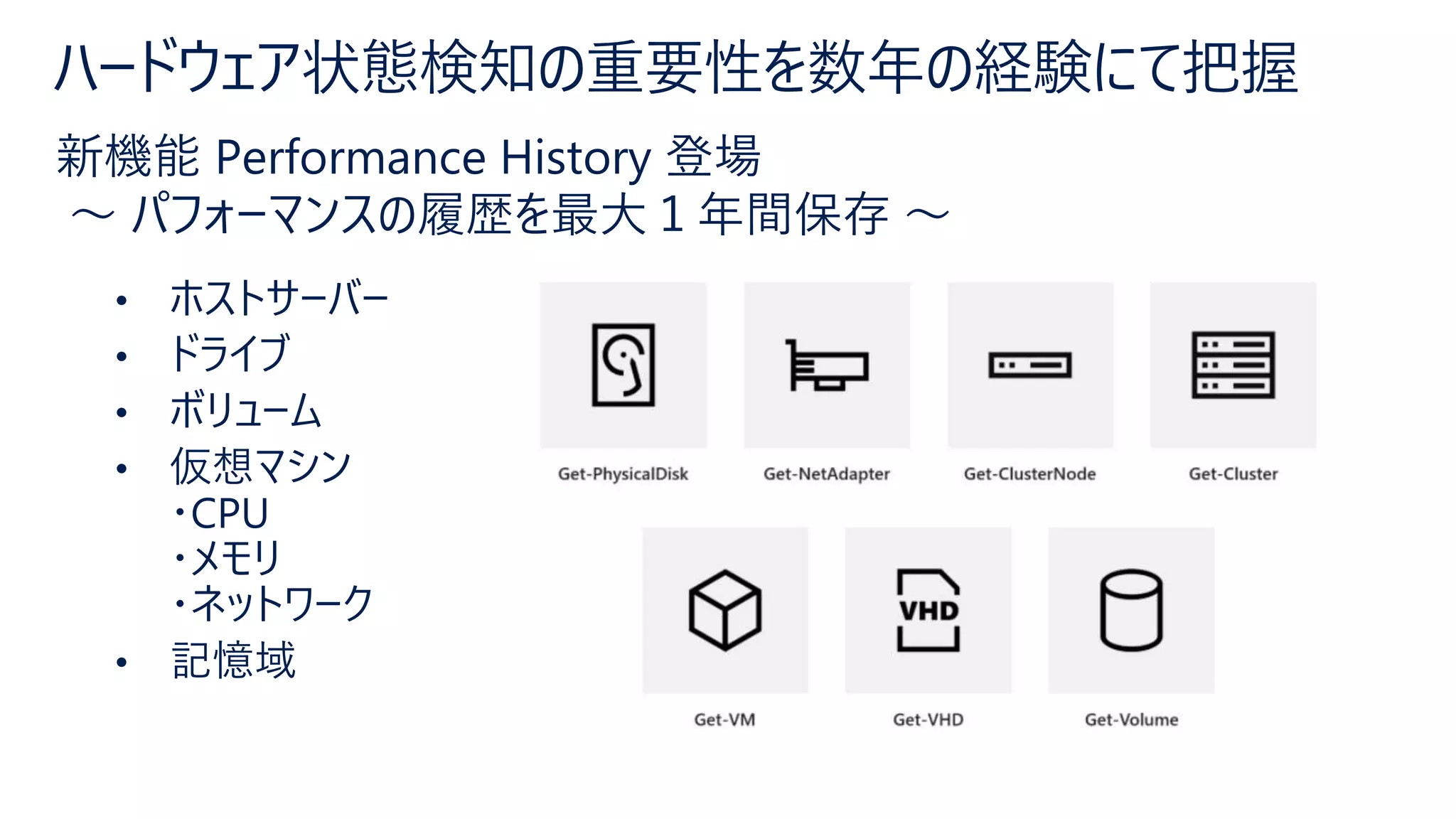

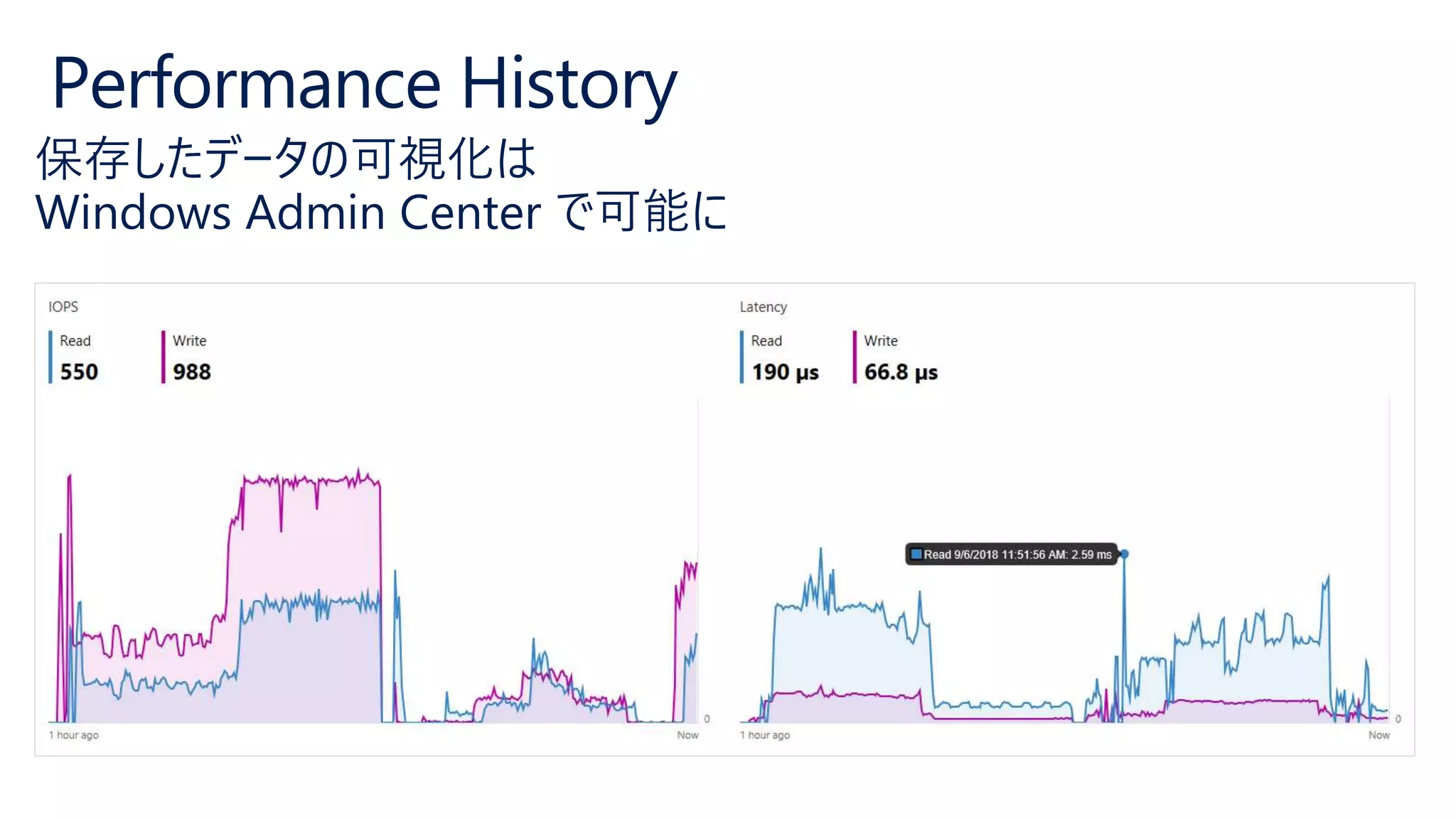

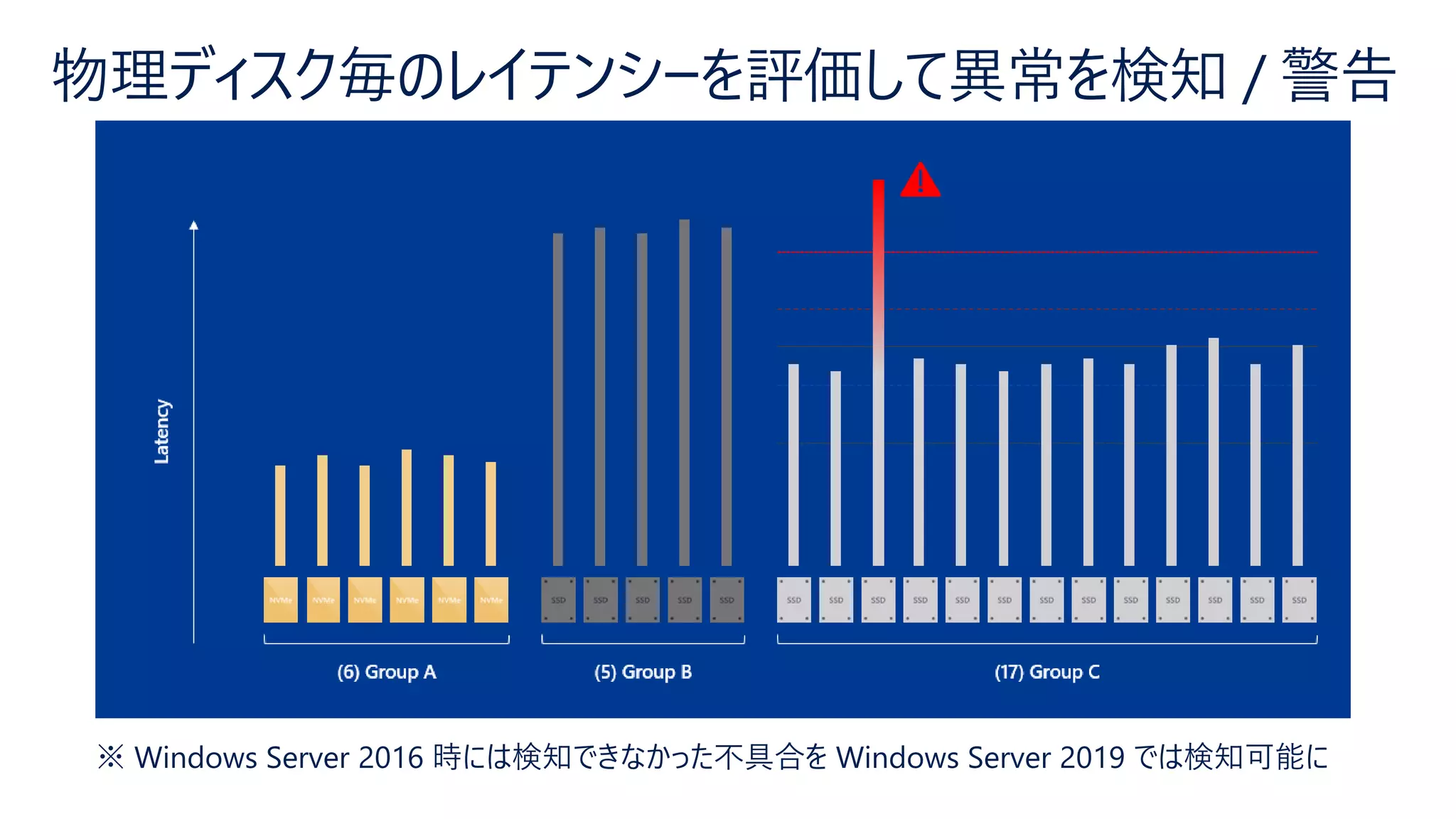

- 31. ハードウェア状態検知の重要性を数年の経験にて把握 • ホストサーバー • ドライブ •ボリューム • 仮想マシン ・CPU ・メモリ ・ネットワーク • 記憶域 新機能 Performance History 登場 ～
- 32.
- 34.

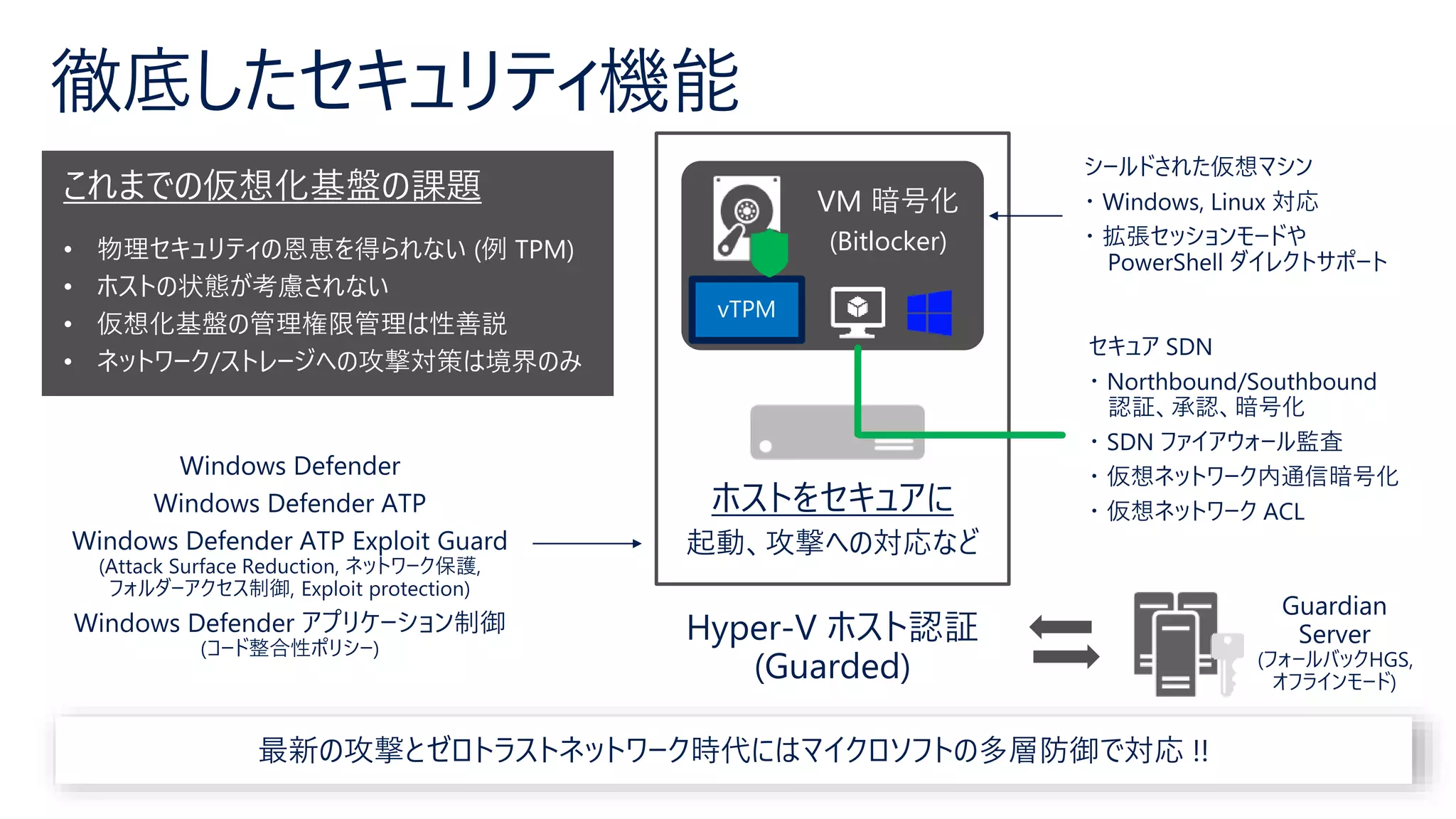

- 35. 徹底したセキュリティ機能 これまでの仮想化基盤の課題 • 物理セキュリティの恩恵を得られない (例TPM) • ホストの状態が考慮されない • 仮想化基盤の管理権限管理は性善説 • ネットワーク/ストレージへの攻撃対策は境界のみ VM 暗号化 (Bitlocker)

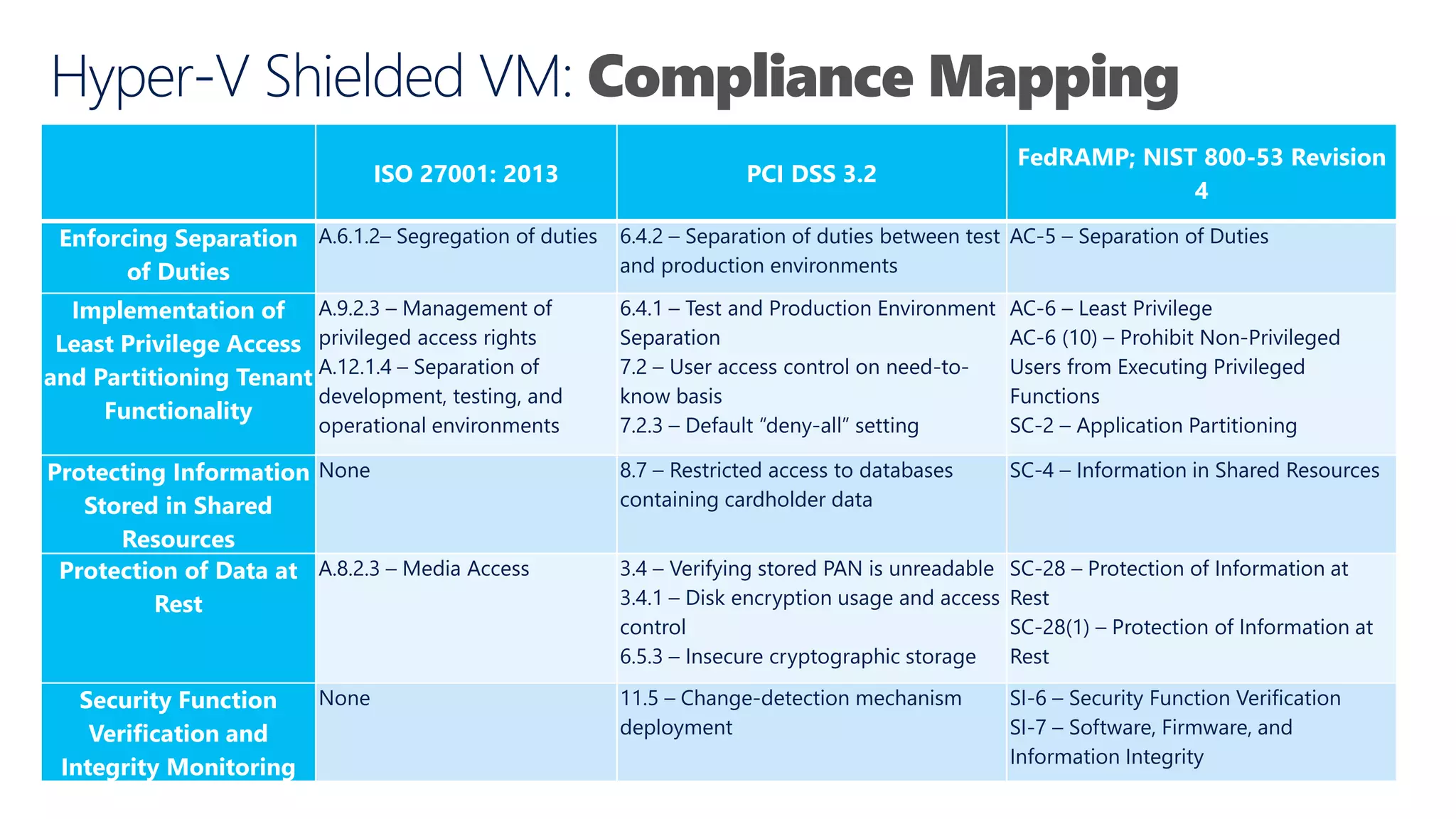

- 36. Compliance Mapping ISO 27001:2013 PCI DSS 3.2 FedRAMP; NIST 800-53 Revision 4 Enforcing Separation of Duties A.6.1.2– Segregation of duties 6.4.2 – Separation of duties between test and production environments AC-5 – Separation of Duties Implementation of Least Privilege Access and Partitioning Tenant Functionality A.9.2.3 – Management of privileged access rights A.12.1.4 – Separation of development, testing, and operational environments 6.4.1 – Test and Production Environment Separation 7.2 – User access control on need-to- know basis 7.2.3 – Default “deny-all” setting AC-6 – Least Privilege AC-6 (10) – Prohibit Non-Privileged Users from Executing Privileged Functions SC-2 – Application Partitioning Protecting Information Stored in Shared Resources None 8.7 – Restricted access to databases containing cardholder data SC-4 – Information in Shared Resources Protection of Data at Rest A.8.2.3 – Media Access 3.4 – Verifying stored PAN is unreadable 3.4.1 – Disk encryption usage and access control 6.5.3 – Insecure cryptographic storage SC-28 – Protection of Information at Rest SC-28(1) – Protection of Information at Rest Security Function Verification and Integrity Monitoring None 11.5 – Change-detection mechanism deployment SI-6 – Security Function Verification SI-7 – Software, Firmware, and Information Integrity
- 37.

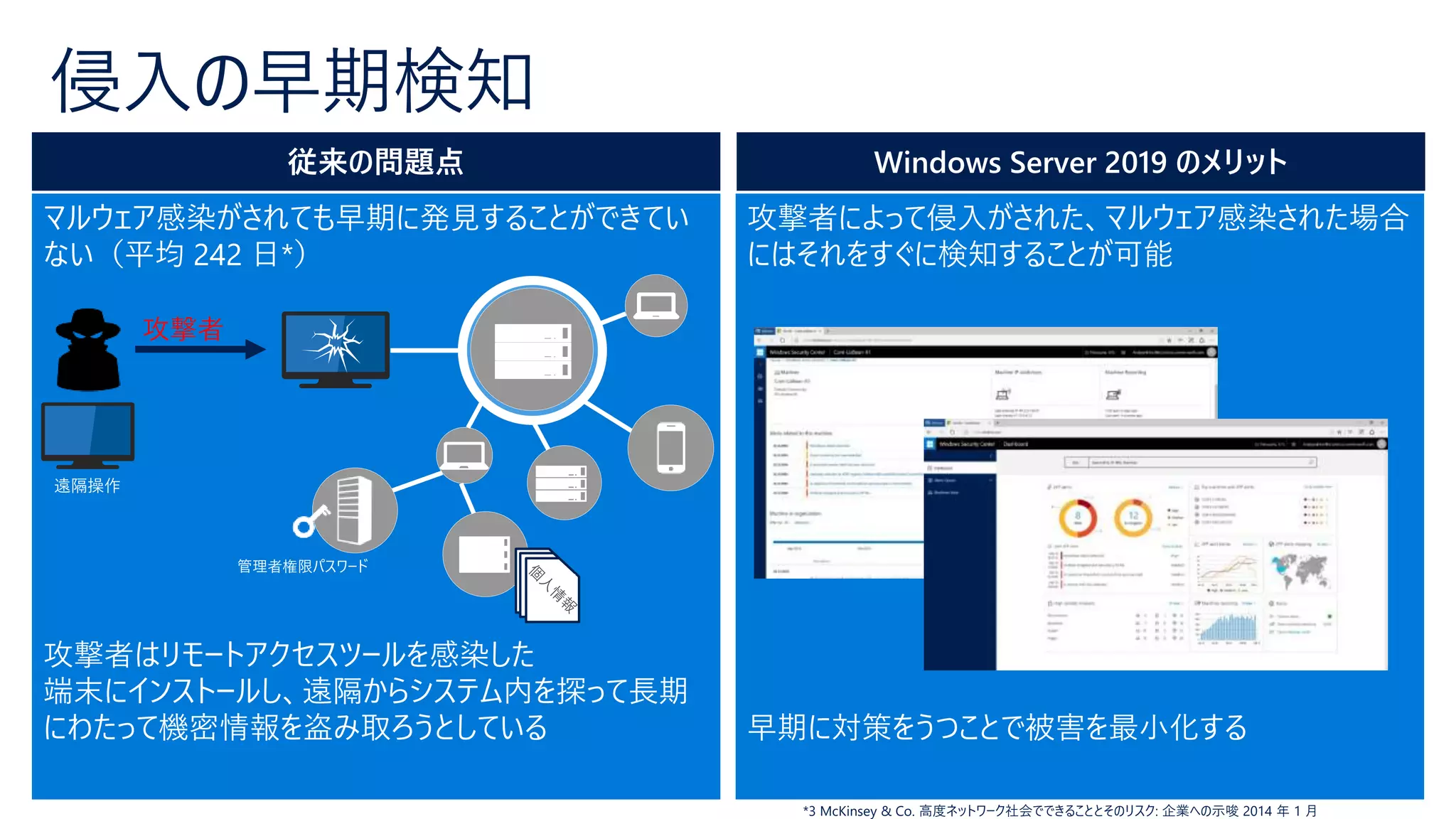

- 38. 侵入の早期検知 *3 McKinsey &Co. 高度ネットワーク社会でできることとそのリスク: 企業への示唆 2014 年 1 月 マルウェア感染がされても早期に発見することができてい ない（平均 242 日*） 攻撃者はリモートアクセスツールを感染した 端末にインストールし、遠隔からシステム内を探って長期 にわたって機密情報を盗み取ろうとしている 攻撃者によって侵入がされた、マルウェア感染された場合 にはそれをすぐに検知することが可能 早期に対策をうつことで被害を最小化する 攻撃者 遠隔操作 管理者権限パスワード 従来の問題点 Windows Server 2019 のメリット

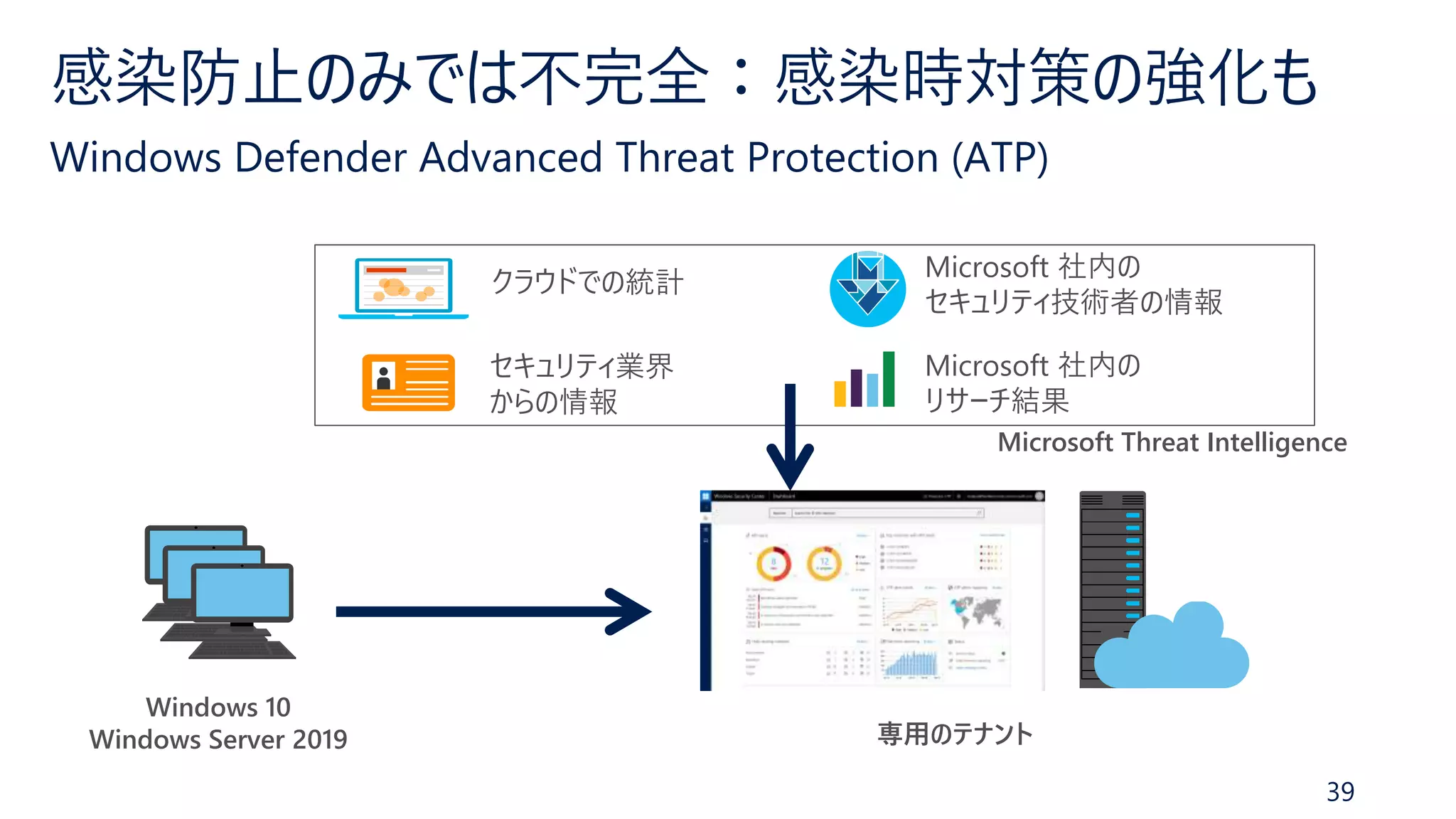

- 39. 39 専用のテナント クラウドでの統計 セキュリティ業界 からの情報 Microsoft 社内の セキュリティ技術者の情報 Microsoft 社内の リサーチ結果 MicrosoftThreat Intelligence Windows 10 Windows Server 2019
- 40.

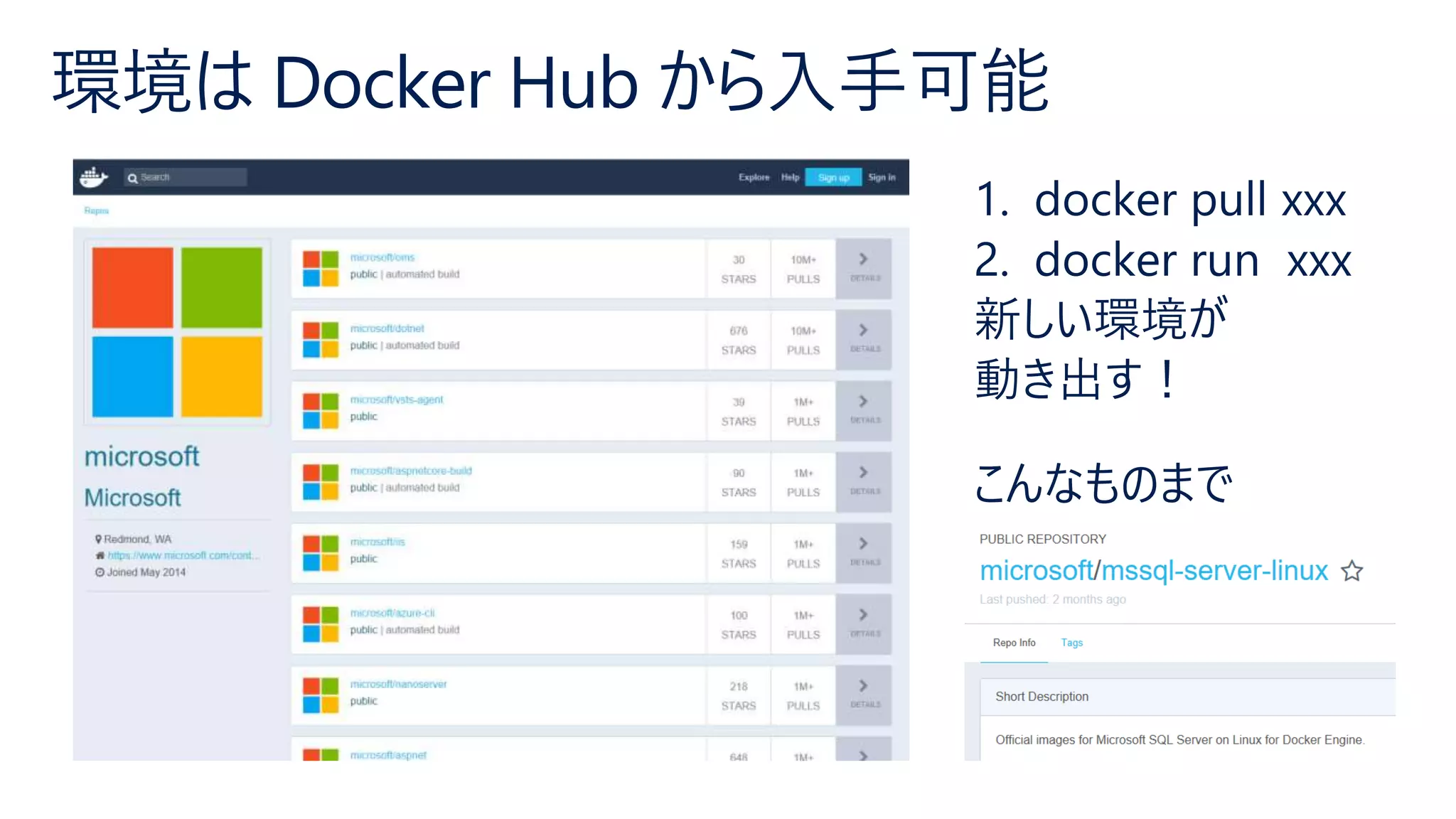

- 42. 環境は Docker Hubから入手可能
- 43.

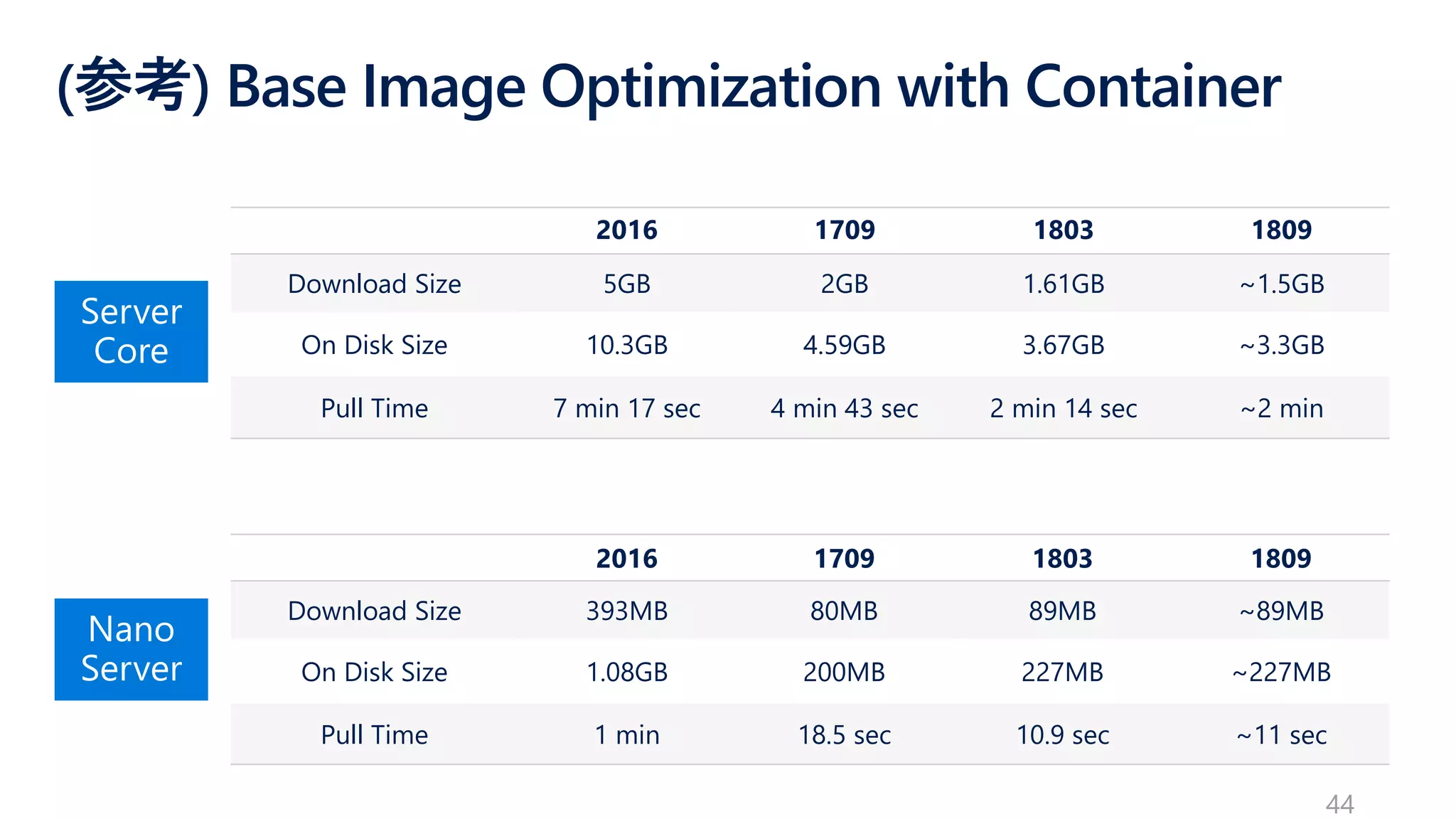

- 44. (参考) Base ImageOptimization with Container 2016 1709 1803 1809 Download Size 5GB 2GB 1.61GB ~1.5GB On Disk Size 10.3GB 4.59GB 3.67GB ~3.3GB Pull Time 7 min 17 sec 4 min 43 sec 2 min 14 sec ~2 min 2016 1709 1803 1809 Download Size 393MB 80MB 89MB ~89MB On Disk Size 1.08GB 200MB 227MB ~227MB Pull Time 1 min 18.5 sec 10.9 sec ~11 sec 44

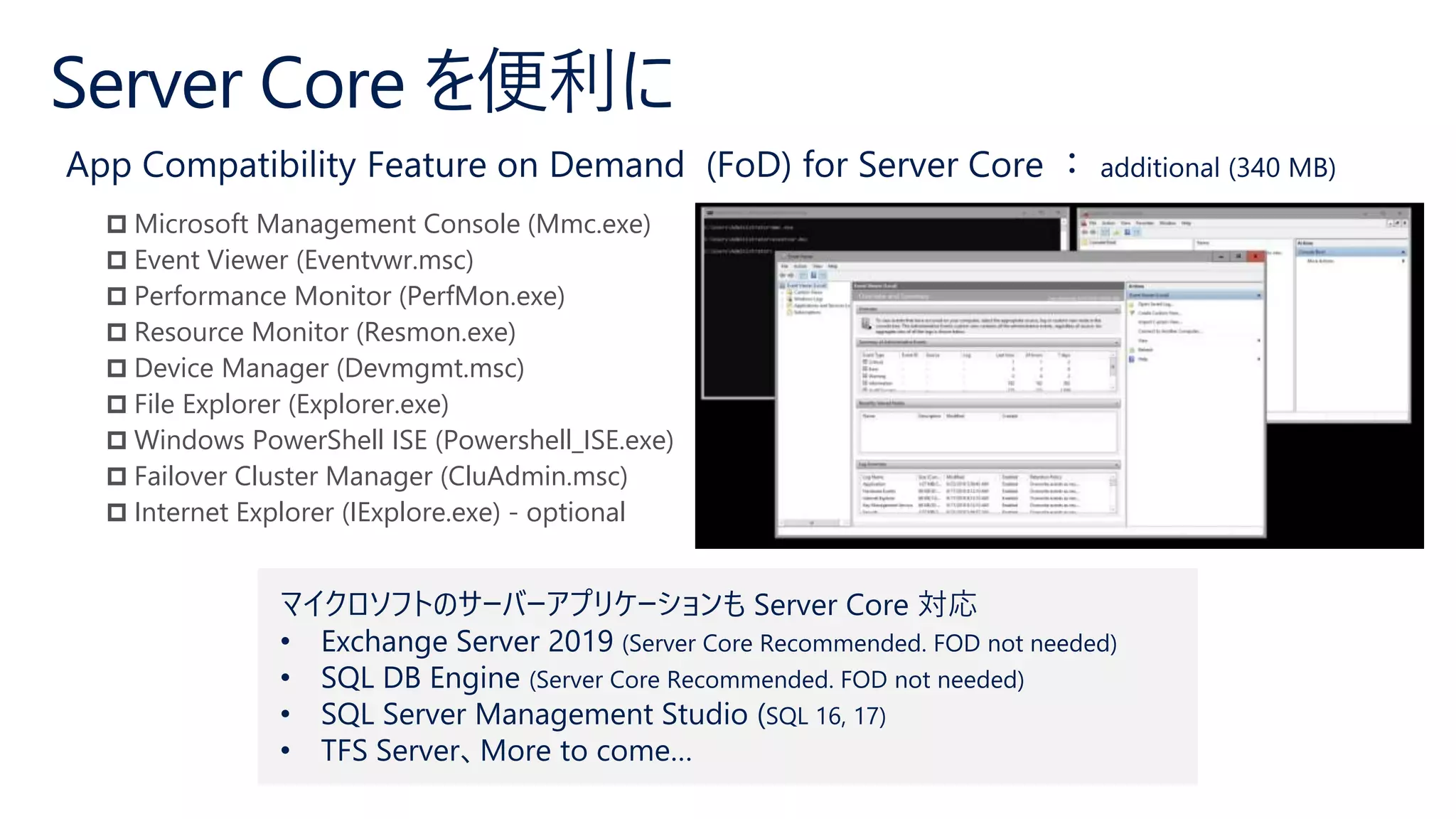

- 45. Microsoft ManagementConsole (Mmc.exe) Event Viewer (Eventvwr.msc) Performance Monitor (PerfMon.exe) Resource Monitor (Resmon.exe) Device Manager (Devmgmt.msc) File Explorer (Explorer.exe) Windows PowerShell ISE (Powershell_ISE.exe) Failover Cluster Manager (CluAdmin.msc) Internet Explorer (IExplore.exe) - optional マイクロソフトのサーバーアプリケーションも Server Core 対応 • Exchange Server 2019 (Server Core Recommended. FOD not needed) • SQL DB Engine (Server Core Recommended. FOD not needed) • SQL Server Management Studio (SQL 16, 17) • TFS Server、More to come…
- 46.
- 47.
- 48. Hyper-V の安定性、低コスト、 高パフォーマンス、管理性(PowerShell) ReFS 重複除去や差分ディスクの 組み合わせでサービス基盤を LiveMigration や Hyper-V レプリカによりサービス品質向上 今後のサービス拡張には Azure オプションで効率的にサービス提供
- 49.
