OpenNebula on Ubuntu
- 1. UbuntuとOpenNebulaで クラウド環境を構築してみよう （発動篇） 2014/12/13

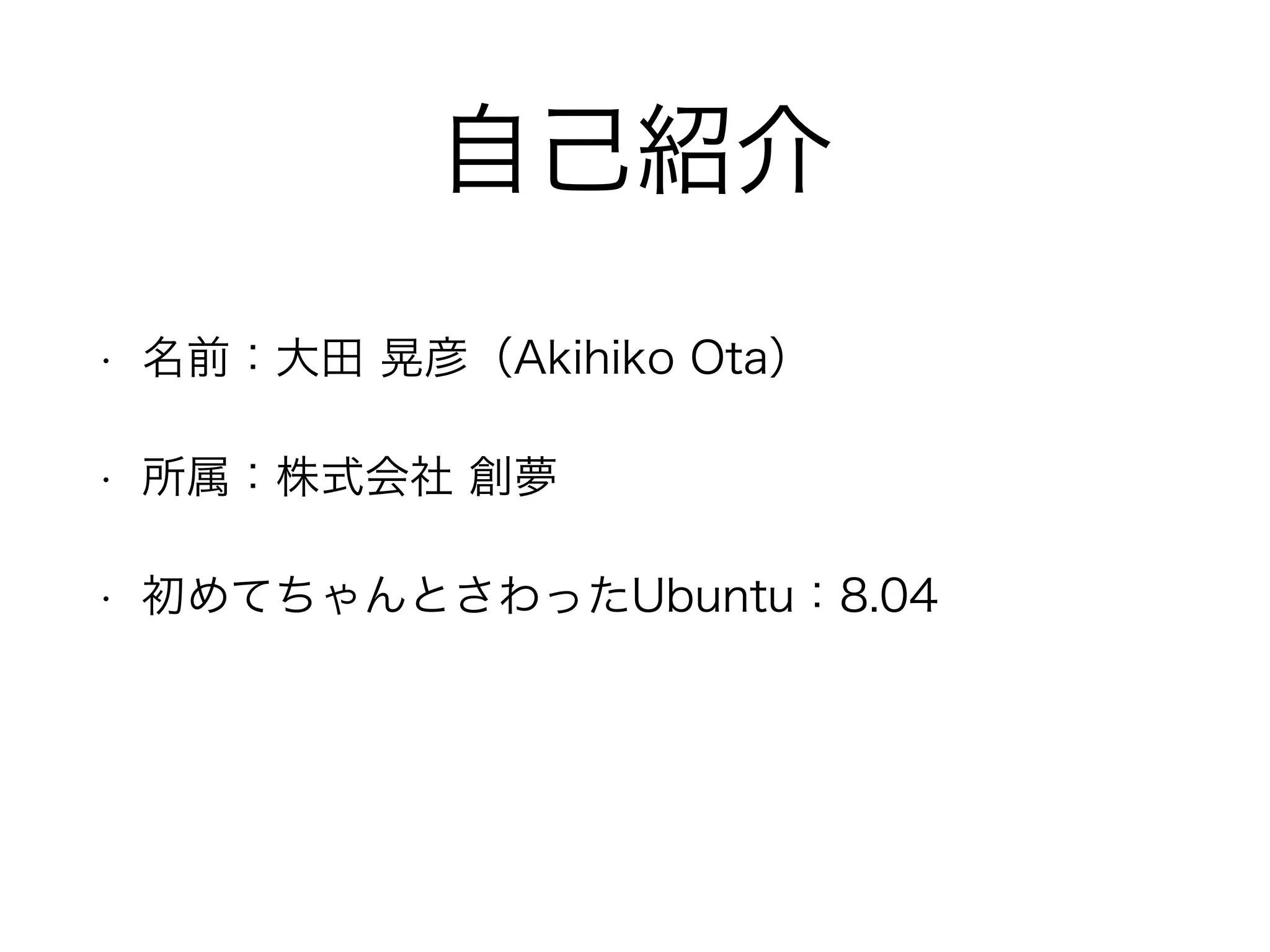

- 2. 自己紹介 • 名前：大田晃彦（Akihiko Ota） • 所属：株式会社 創夢 • 初めてちゃんとさわったUbuntu：8.04

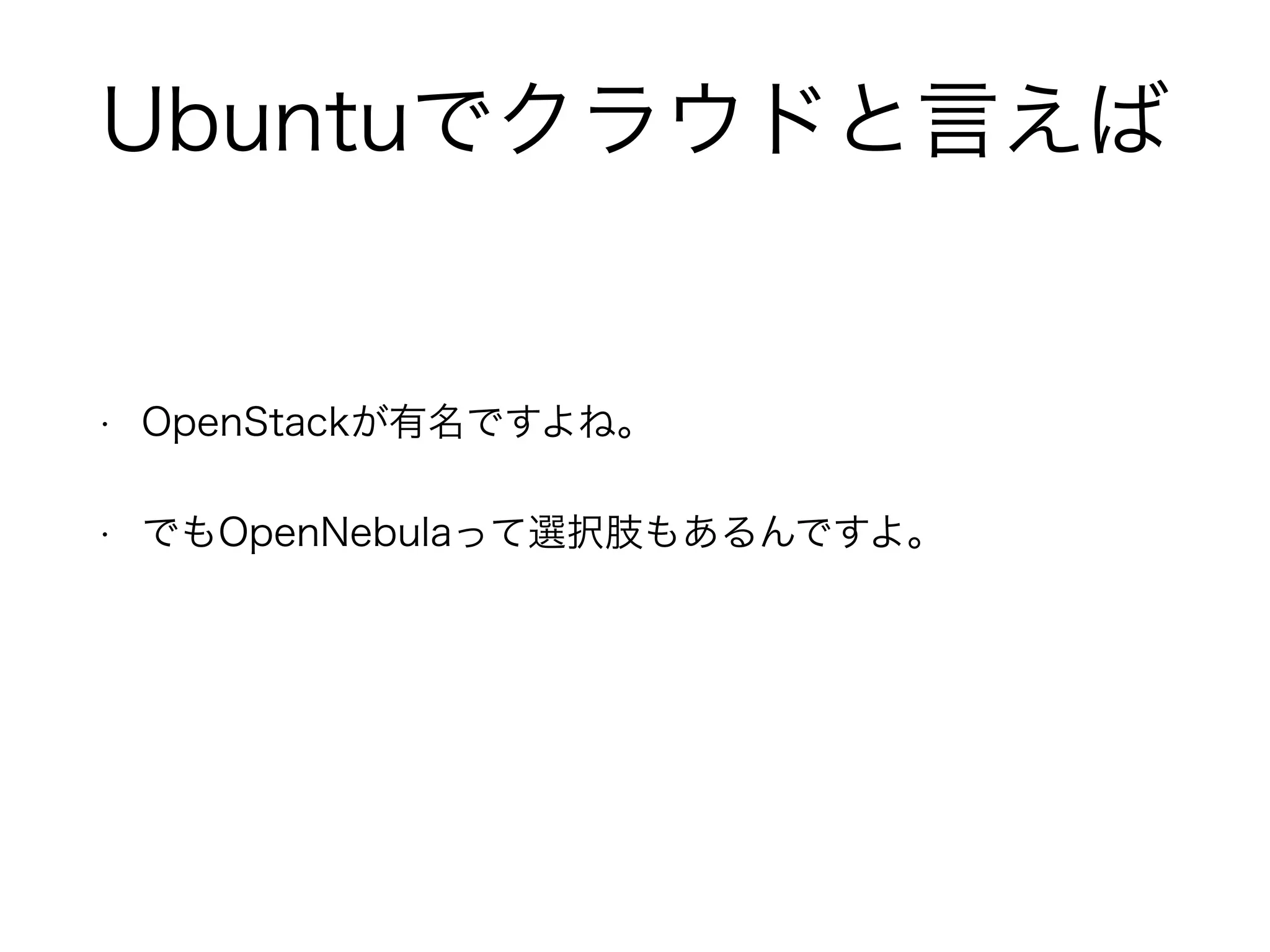

- 3. Ubuntuでクラウドと言えば • OpenStackが有名ですよね。 • でもOpenNebulaって選択肢もあるんですよ。

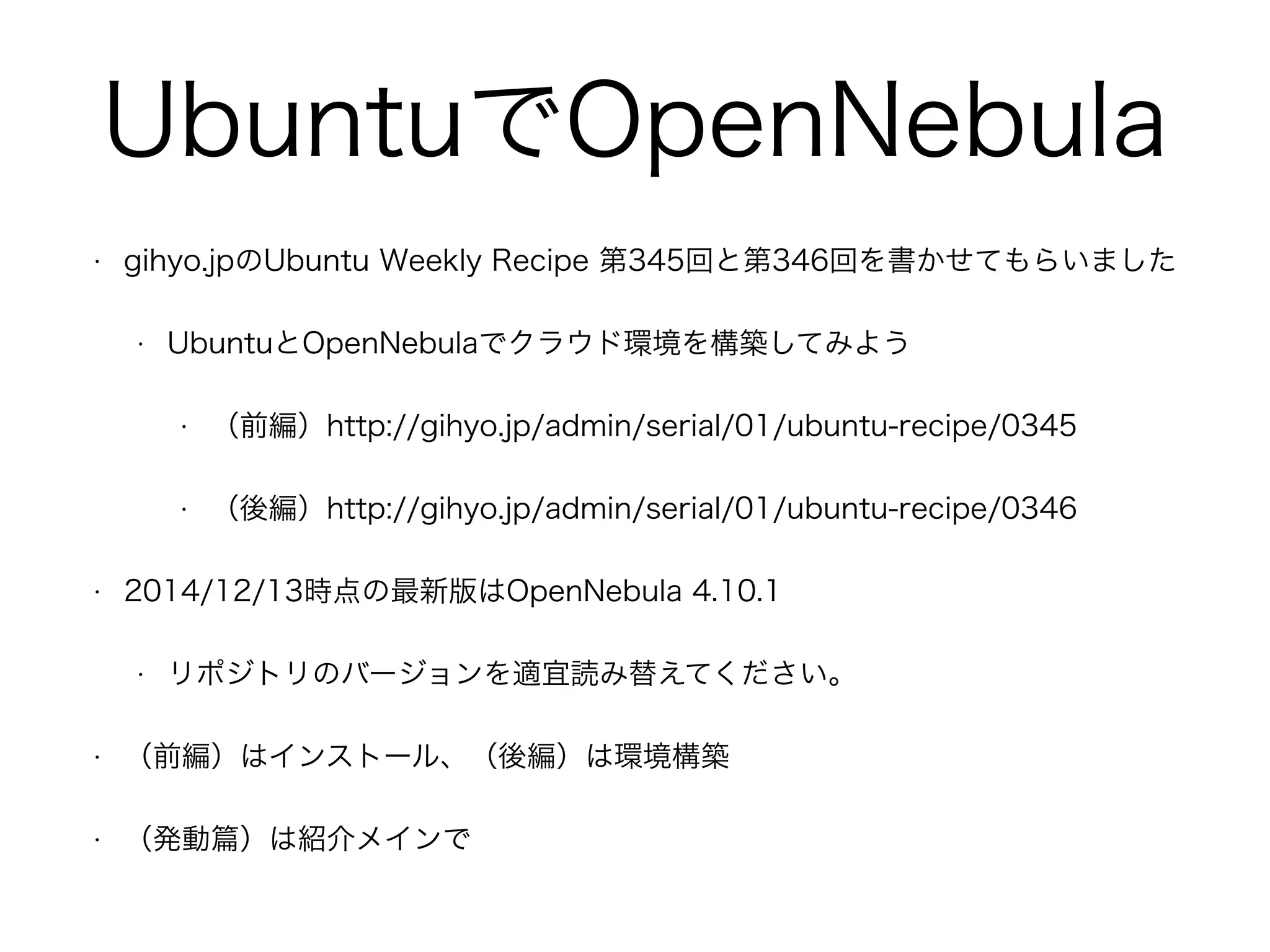

- 4. UbuntuでOpenNebula • gihyo.jpのUbuntuWeekly Recipe 第345回と第346回を書かせてもらいました • UbuntuとOpenNebulaでクラウド環境を構築してみよう • （前編）http://gihyo.jp/admin/serial/01/ubuntu-recipe/0345 • （後編）http://gihyo.jp/admin/serial/01/ubuntu-recipe/0346 • 2014/12/13時点の最新版はOpenNebula 4.10.1 • リポジトリのバージョンを適宜読み替えてください。 • （前編）はインストール、（後編）は環境構築 • （発動篇）は紹介メインで

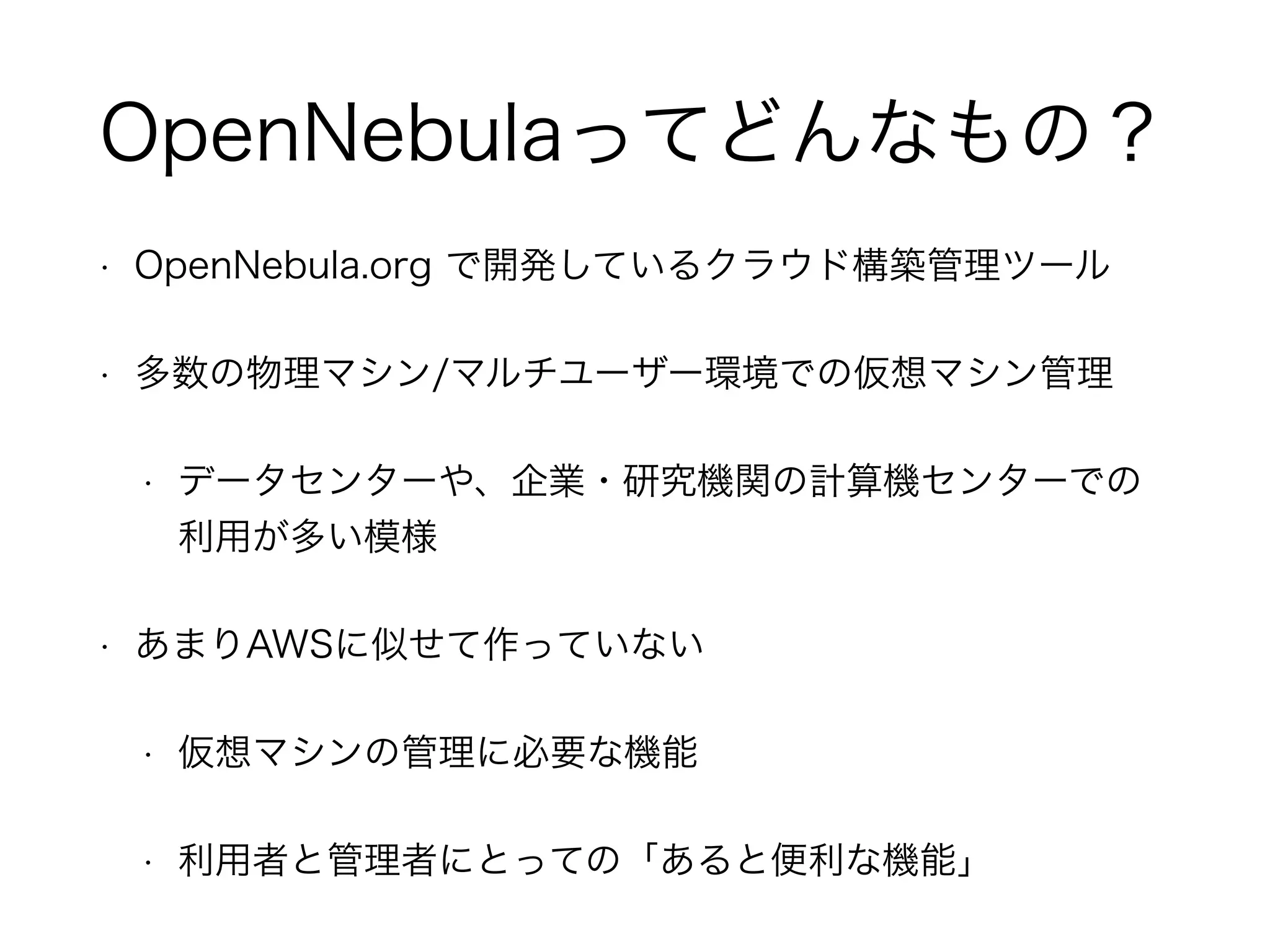

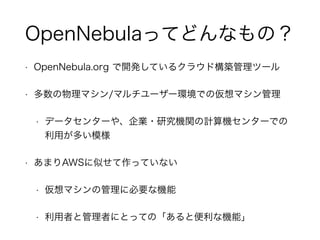

- 5. OpenNebulaってどんなもの？ • OpenNebula.orgで開発しているクラウド構築管理ツール • 多数の物理マシン/マルチユーザー環境での仮想マシン管理 • データセンターや、企業・研究機関の計算機センターでの 利用が多い模様 • あまりAWSに似せて作っていない • 仮想マシンの管理に必要な機能 • 利用者と管理者にとっての「あると便利な機能」

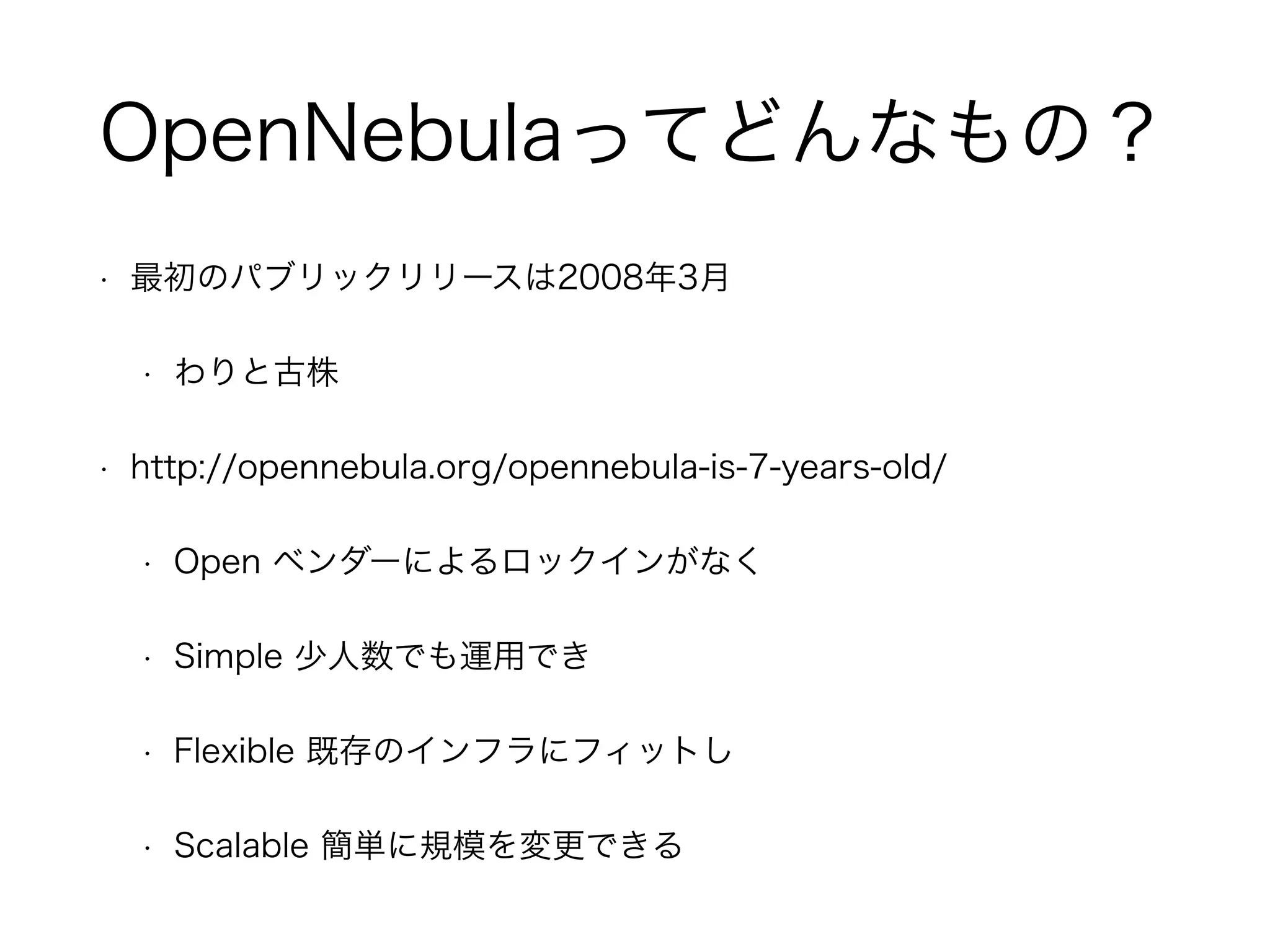

- 6. OpenNebulaってどんなもの？ • 最初のパブリックリリースは2008年3月 • わりと古株 • http://opennebula.org/opennebula-is-7-years-old/ • Open ベンダーによるロックインがなく • Simple 少人数でも運用でき • Flexible 既存のインフラにフィットし • Scalable 簡単に規模を変更できる

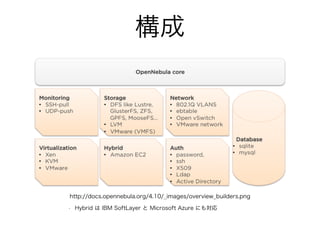

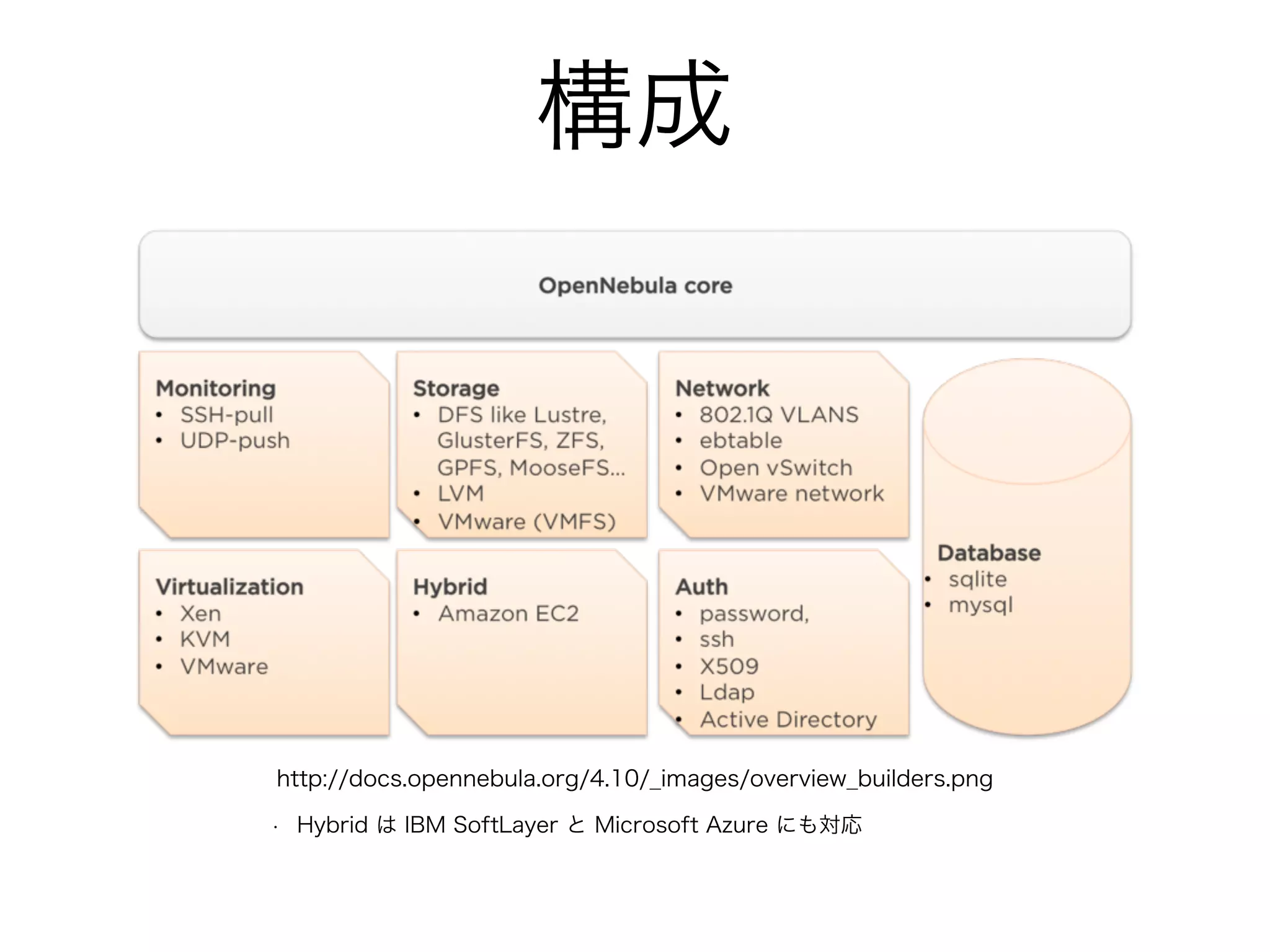

- 9. 構成 http://docs.opennebula.org/4.10/_images/overview_builders.png •Hybrid は IBM SoftLayer と Microsoft Azure にも対応

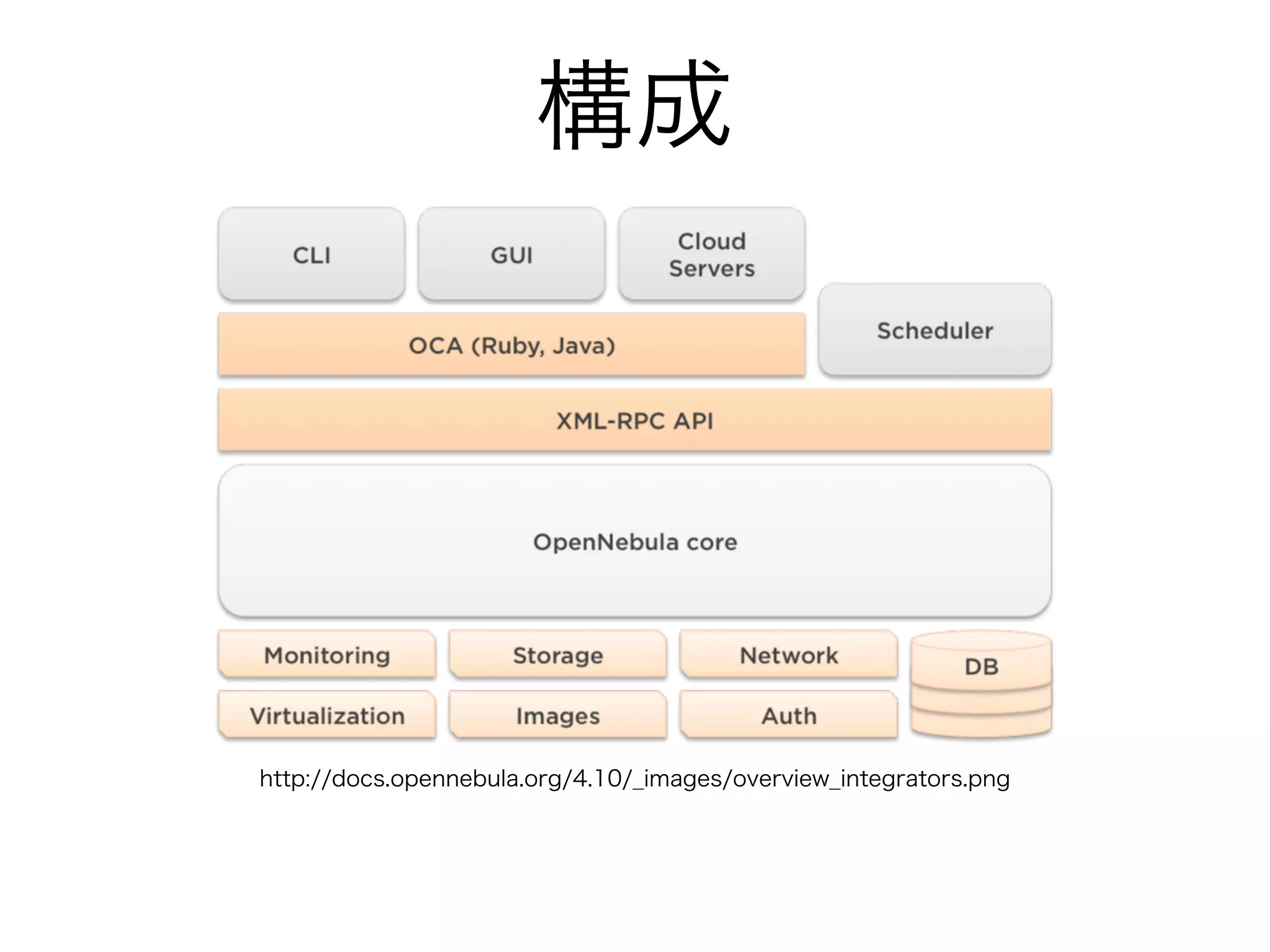

- 10.

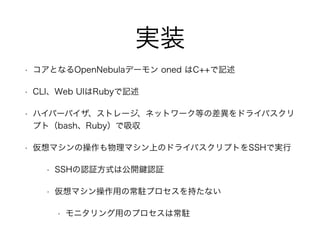

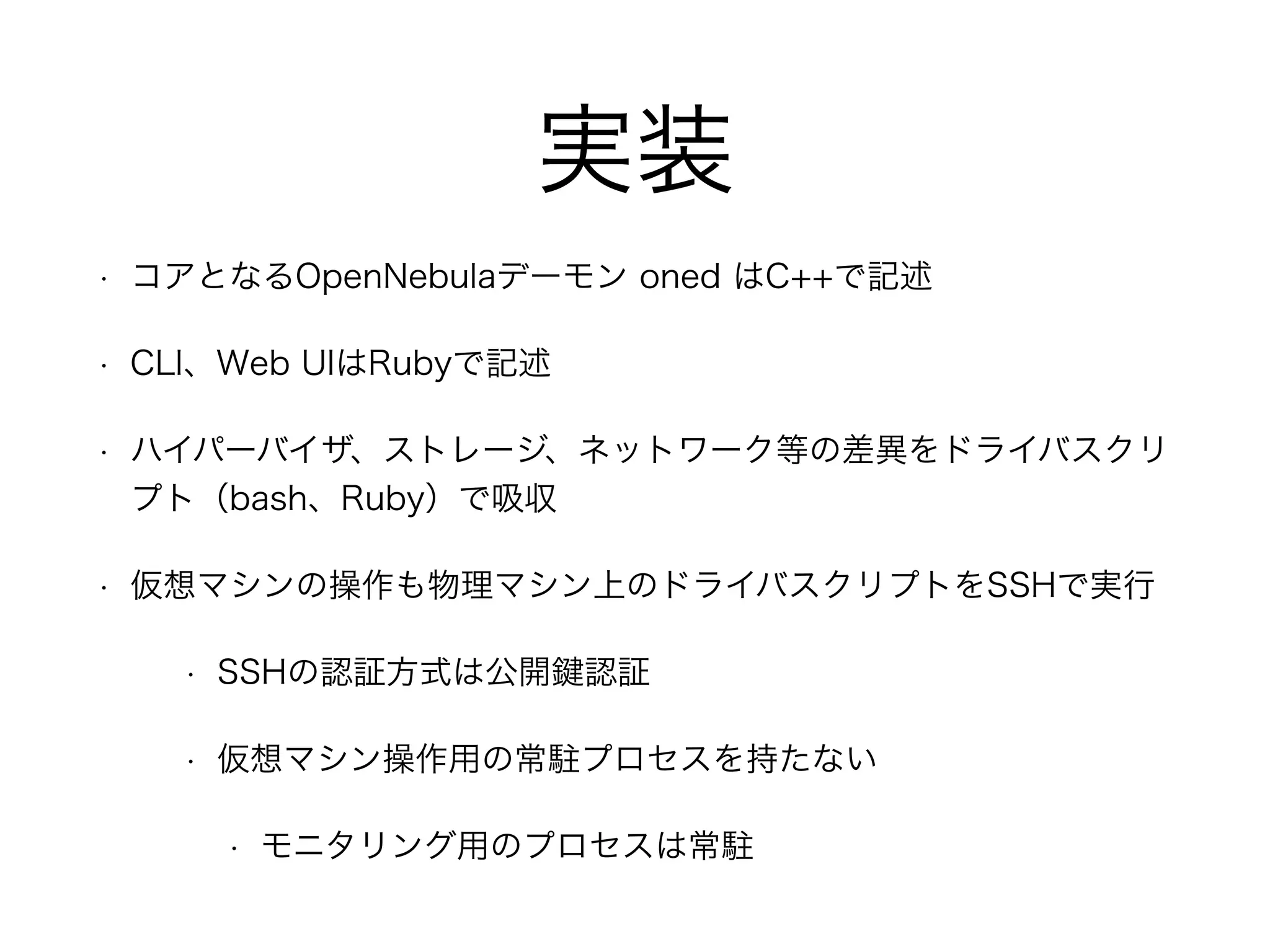

- 11. 実装 • コアとなるOpenNebulaデーモンoned はC++で記述 • CLI、Web UIはRubyで記述 • ハイパーバイザ、ストレージ、ネットワーク等の差異をドライバスクリ プト（bash、Ruby）で吸収 • 仮想マシンの操作も物理マシン上のドライバスクリプトをSSHで実行 • SSHの認証方式は公開鍵認証 • 仮想マシン操作用の常駐プロセスを持たない • モニタリング用のプロセスは常駐

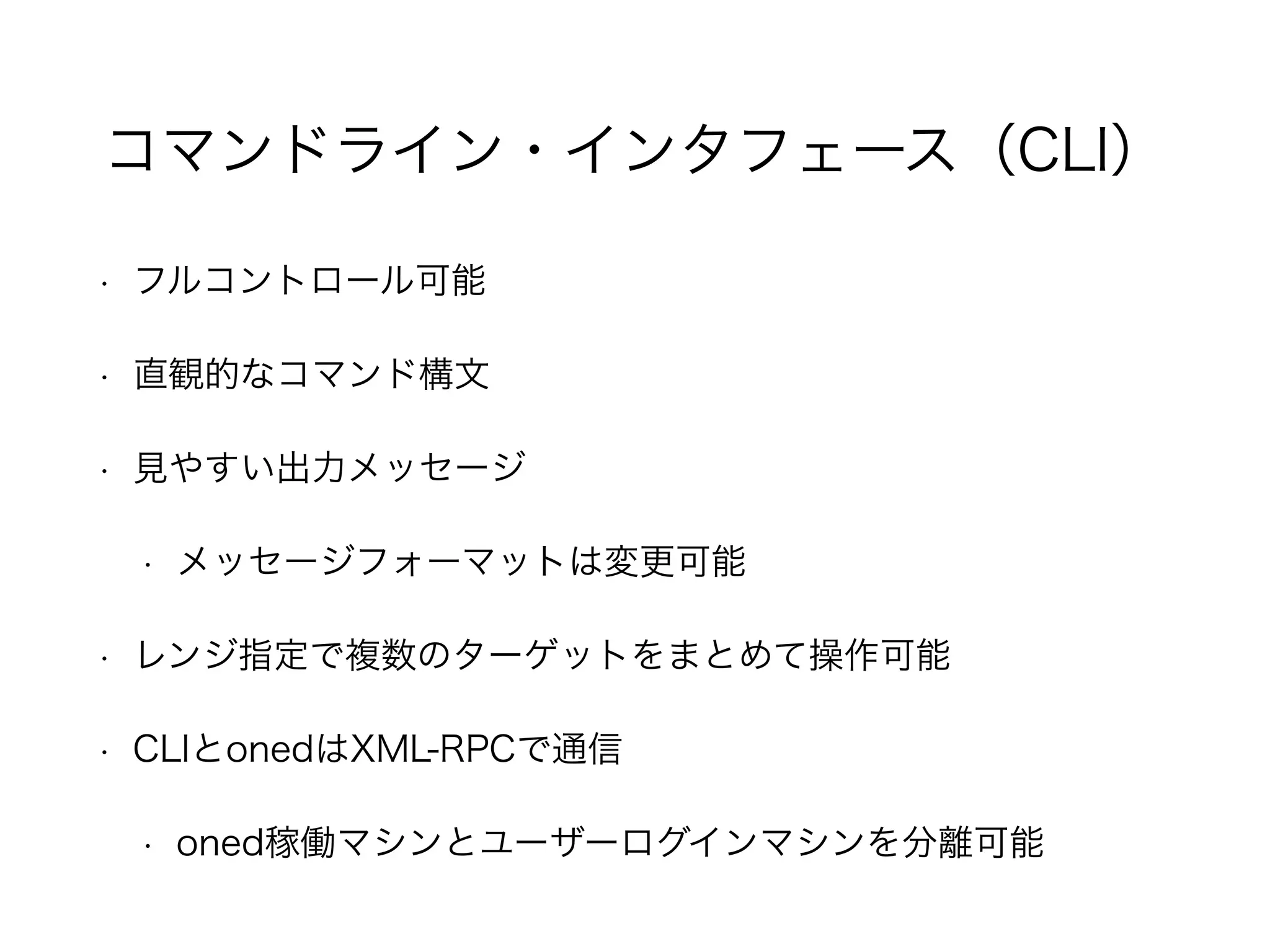

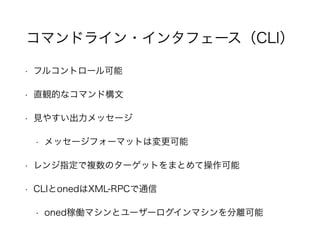

- 12. コマンドライン・インタフェース（CLI） • フルコントロール可能 • 直観的なコマンド構文 • 見やすい出力メッセージ • メッセージフォーマットは変更可能 • レンジ指定で複数のターゲットをまとめて操作可能 • CLIとonedはXML-RPCで通信 • oned稼働マシンとユーザーログインマシンを分離可能

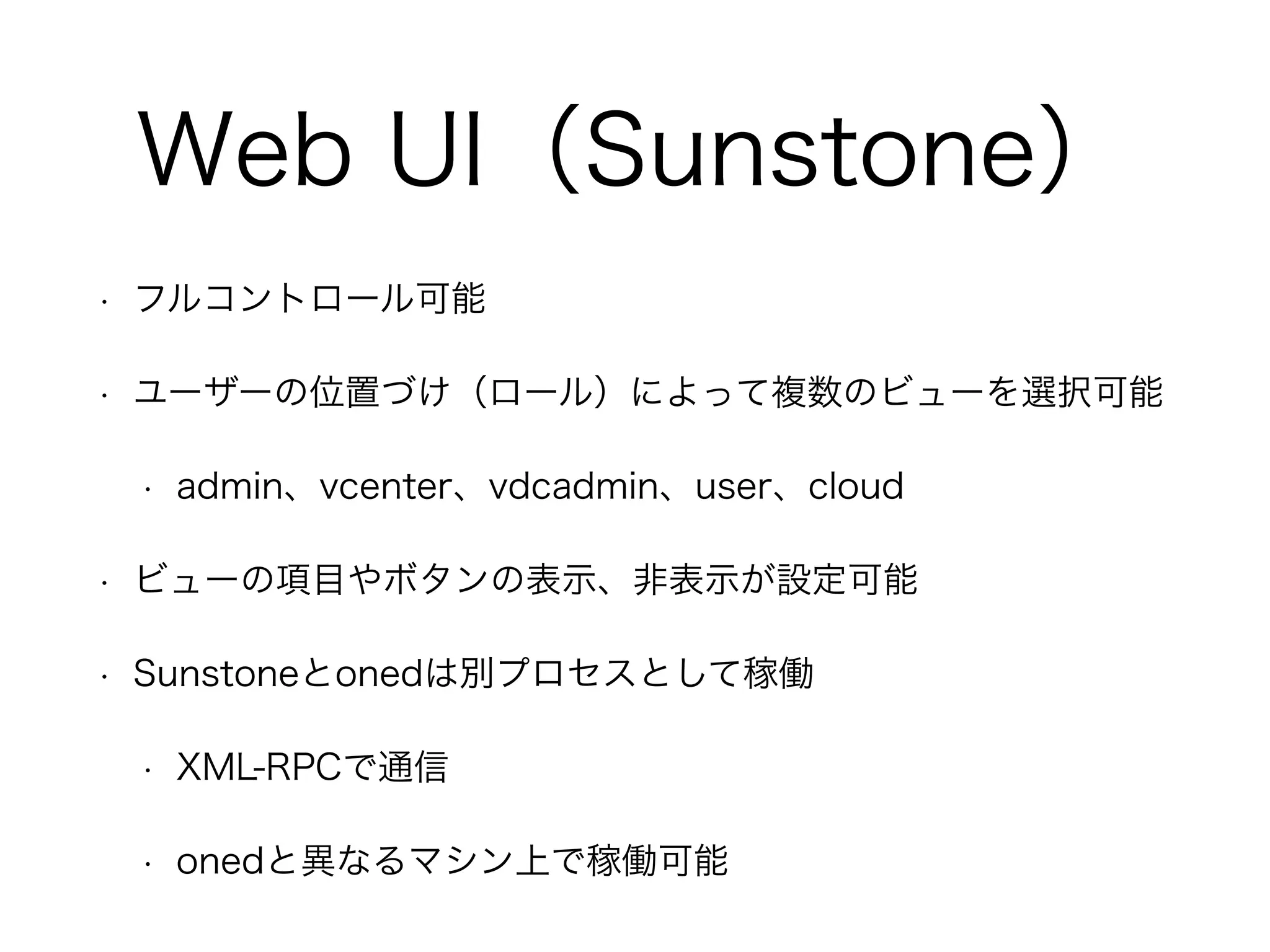

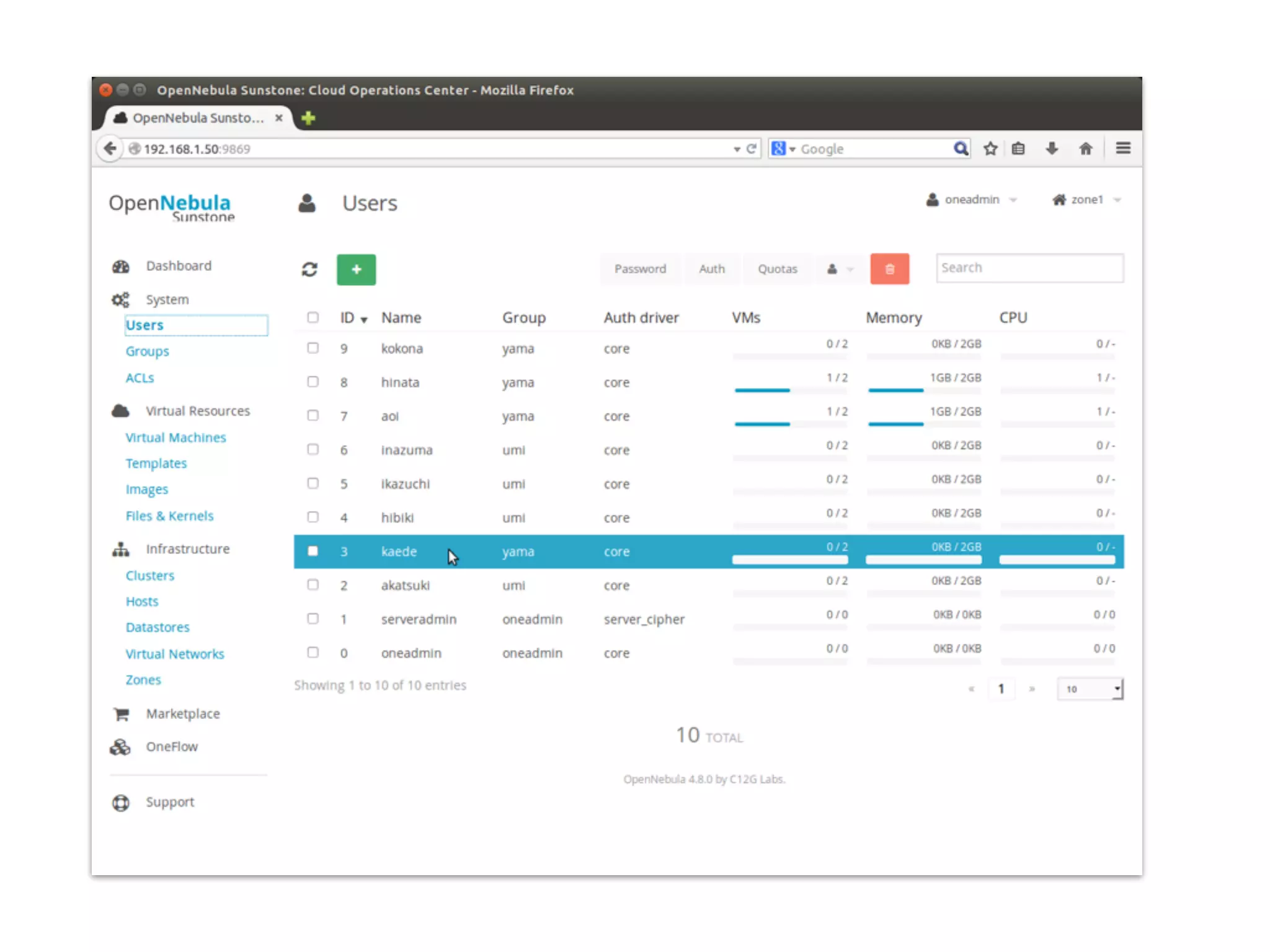

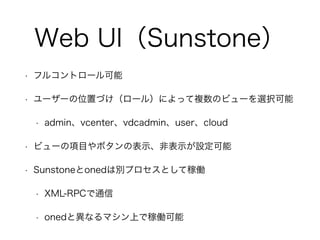

- 13. Web UI（Sunstone） •フルコントロール可能 • ユーザーの位置づけ（ロール）によって複数のビューを選択可能 • admin、vcenter、vdcadmin、user、cloud • ビューの項目やボタンの表示、非表示が設定可能 • Sunstoneとonedは別プロセスとして稼働 • XML-RPCで通信 • onedと異なるマシン上で稼働可能

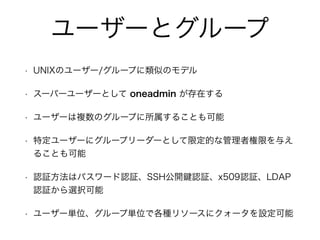

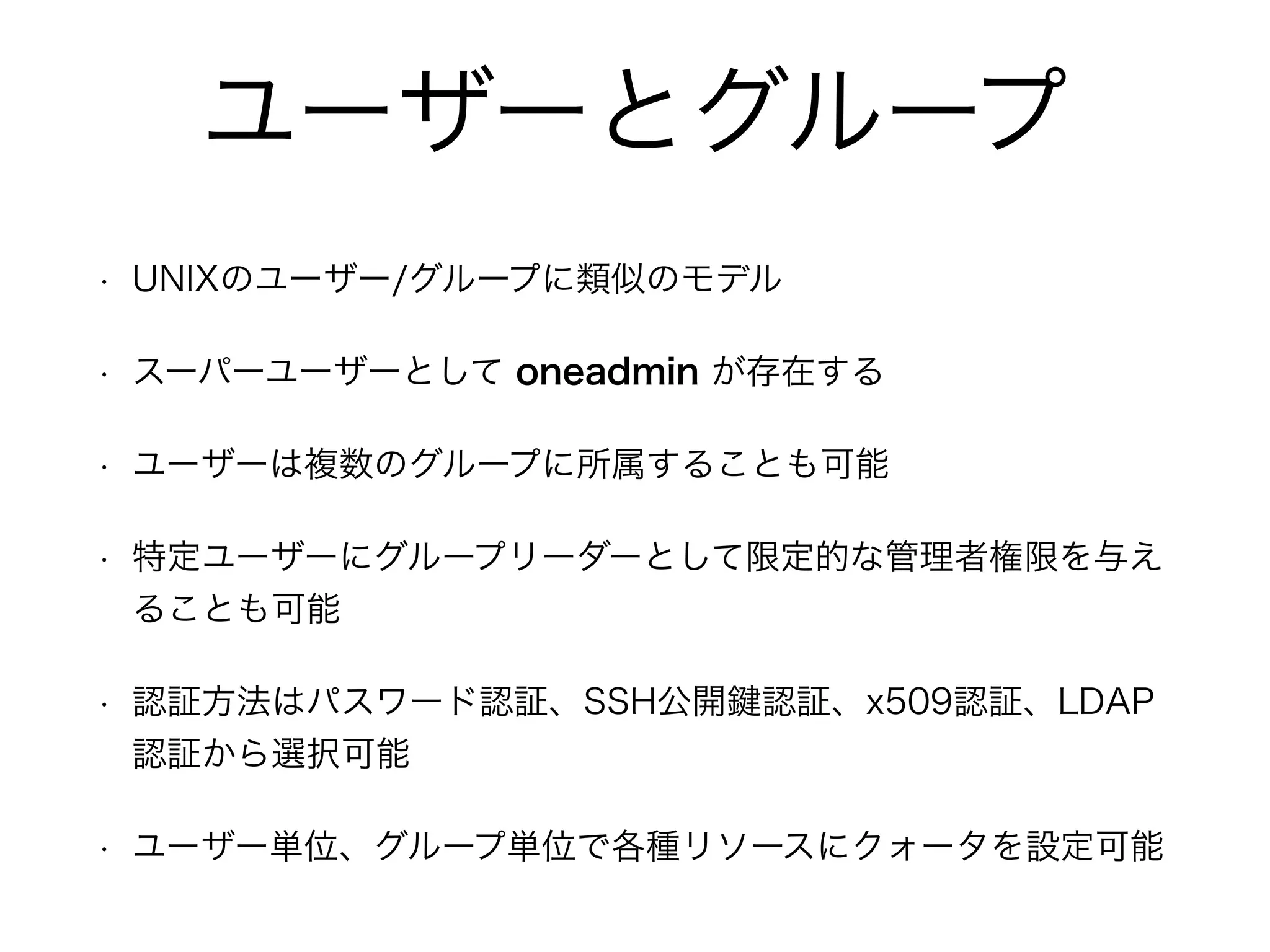

- 14. ユーザーとグループ • UNIXのユーザー/グループに類似のモデル • スーパーユーザーとして oneadmin が存在する • ユーザーは複数のグループに所属することも可能 • 特定ユーザーにグループリーダーとして限定的な管理者権限を与え ることも可能 • 認証方法はパスワード認証、SSH公開鍵認証、x509認証、LDAP 認証から選択可能 • ユーザー単位、グループ単位で各種リソースにクォータを設定可能

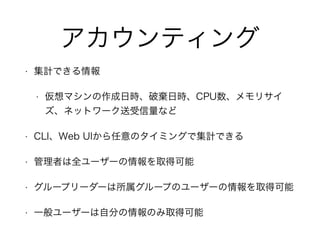

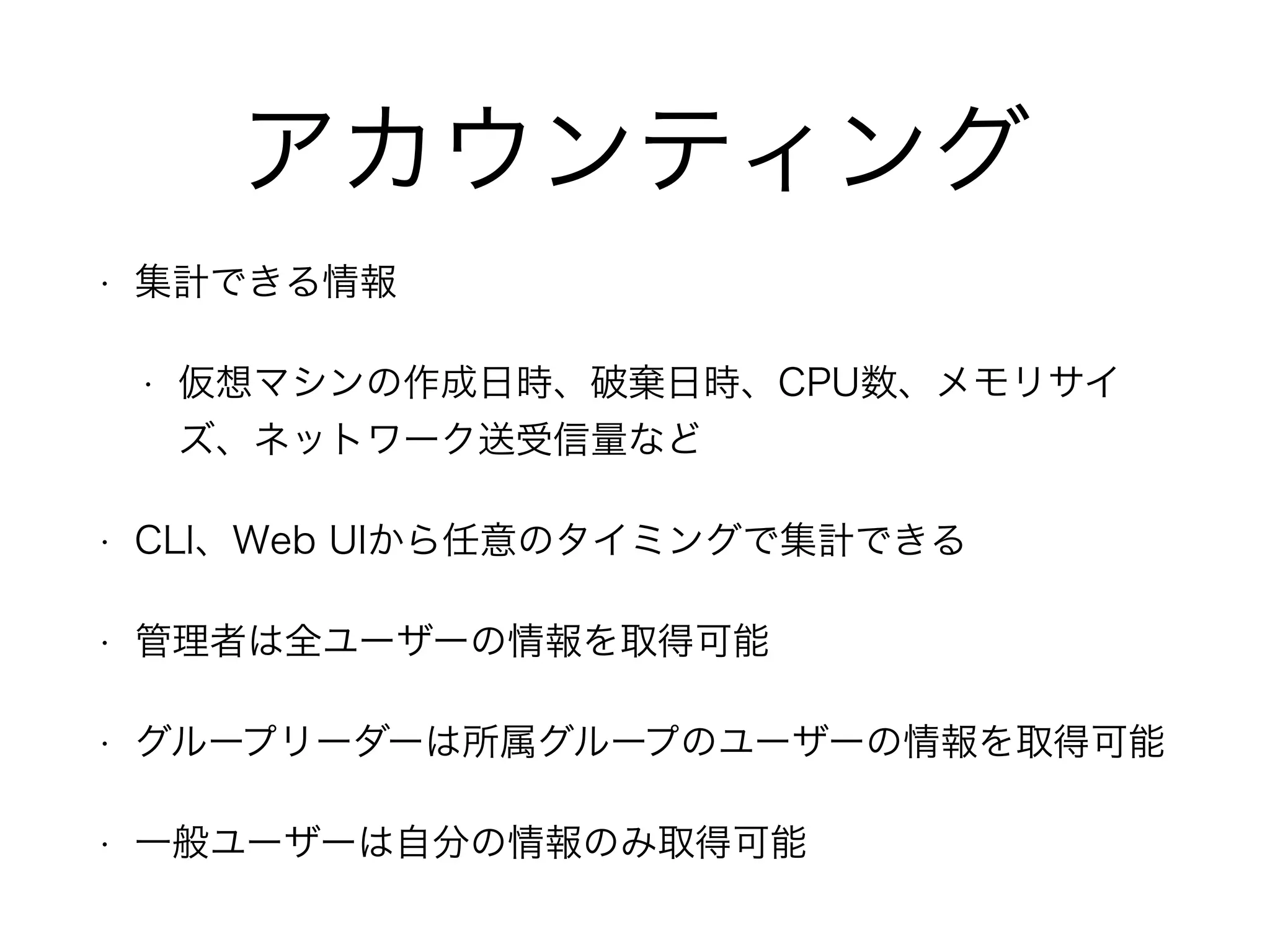

- 15. アカウンティング • 集計できる情報 • 仮想マシンの作成日時、破棄日時、CPU数、メモリサイ ズ、ネットワーク送受信量など • CLI、Web UIから任意のタイミングで集計できる • 管理者は全ユーザーの情報を取得可能 • グループリーダーは所属グループのユーザーの情報を取得可能 • 一般ユーザーは自分の情報のみ取得可能

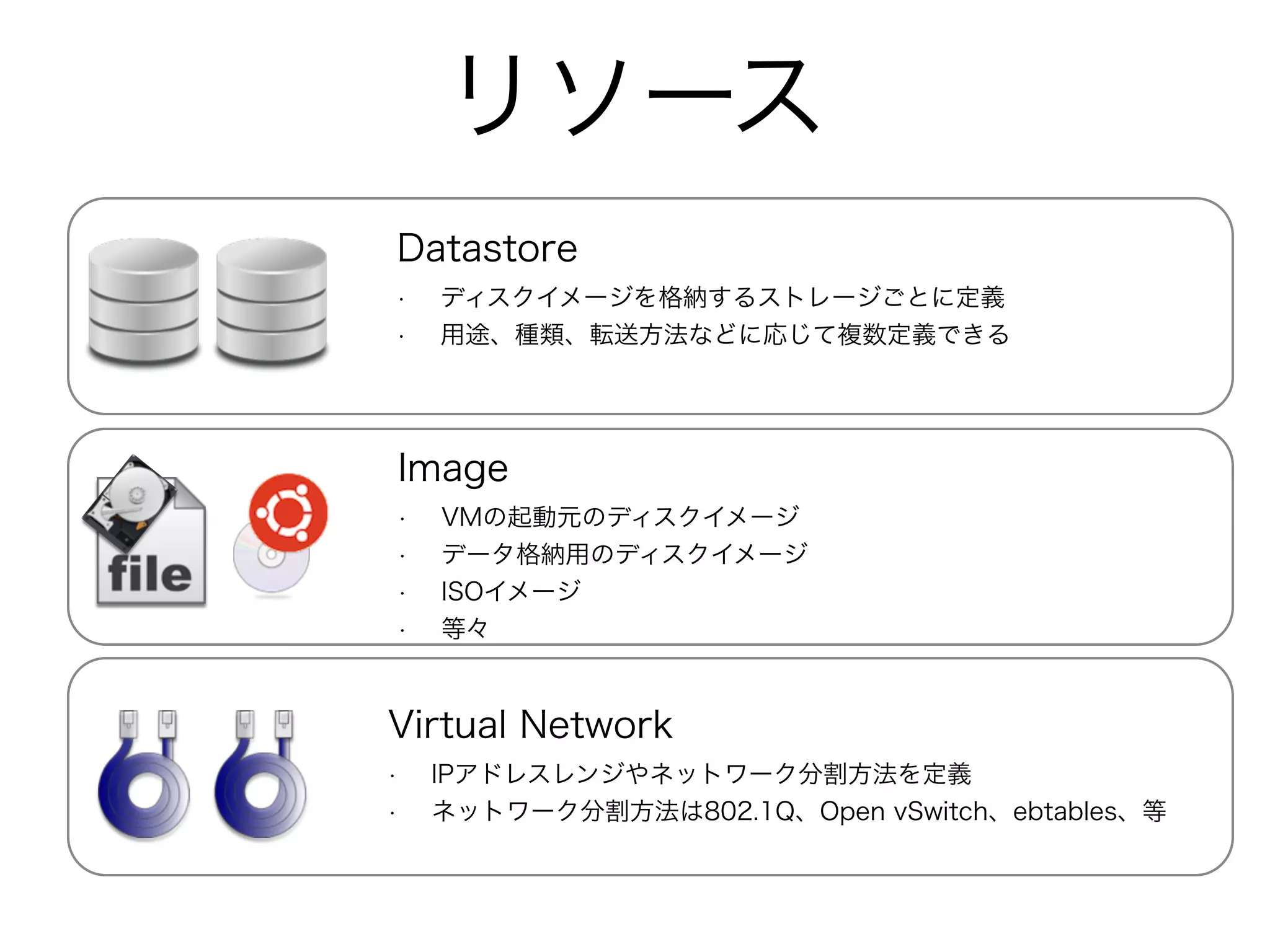

- 16. リソース Datastore •ディスクイメージを格納するストレージごとに定義 • 用途、種類、転送方法などに応じて複数定義できる Image • VMの起動元のディスクイメージ • データ格納用のディスクイメージ • ISOイメージ • 等々 Virtual Network • IPアドレスレンジやネットワーク分割方法を定義 • ネットワーク分割方法は802.1Q、Open vSwitch、ebtables、等

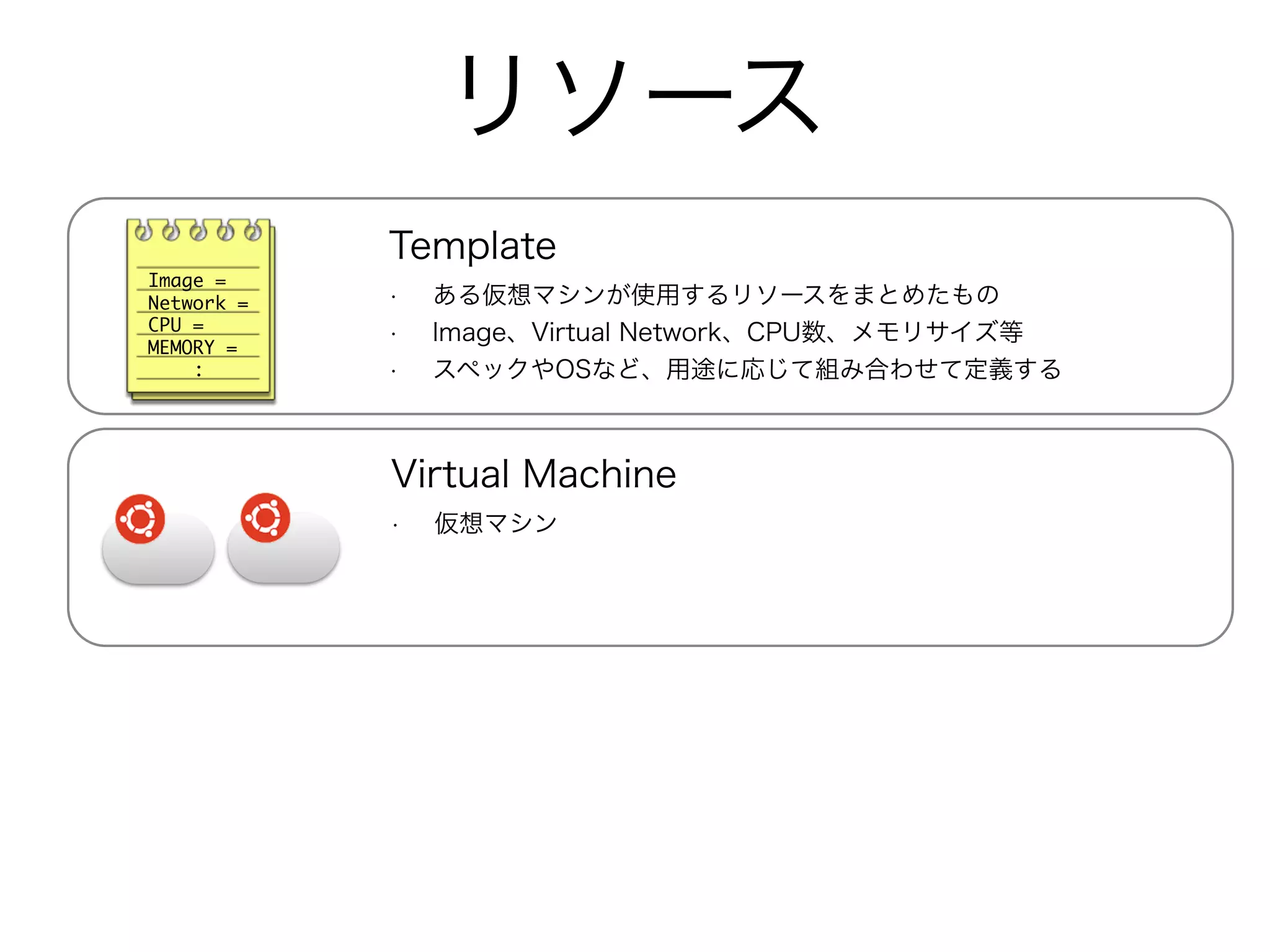

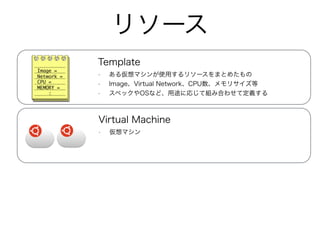

- 17. リソース Template •ある仮想マシンが使用するリソースをまとめたもの • Image、Virtual Network、CPU数、メモリサイズ等 • スペックやOSなど、用途に応じて組み合わせて定義する Virtual Machine • 仮想マシン Image = Network = CPU = MEMORY = Image = Network = CPU = MEMORY = : :

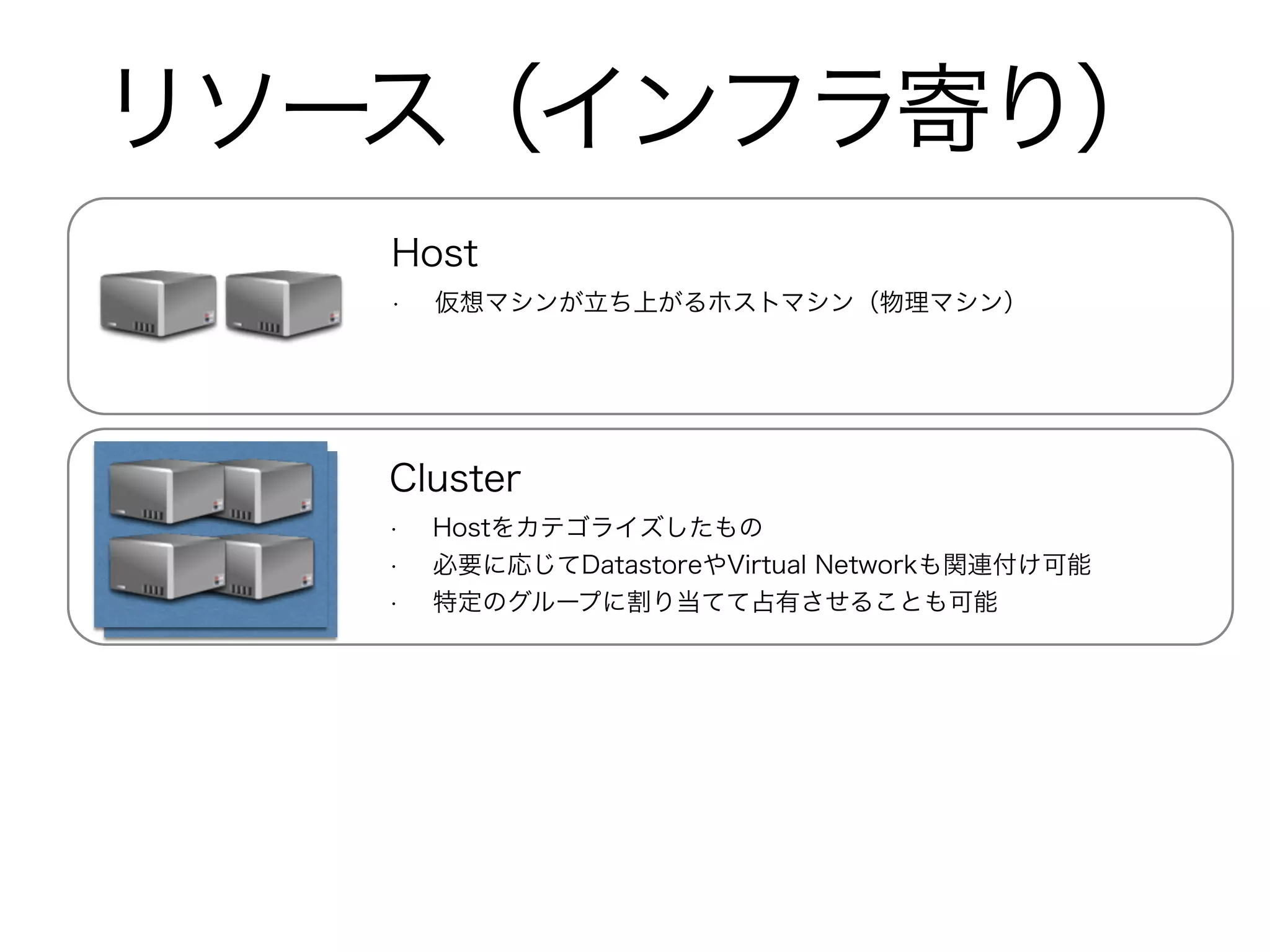

- 18. リソース（インフラ寄り） Host •仮想マシンが立ち上がるホストマシン（物理マシン） Cluster • Hostをカテゴライズしたもの • 必要に応じてDatastoreやVirtual Networkも関連付け可能 • 特定のグループに割り当てて占有させることも可能

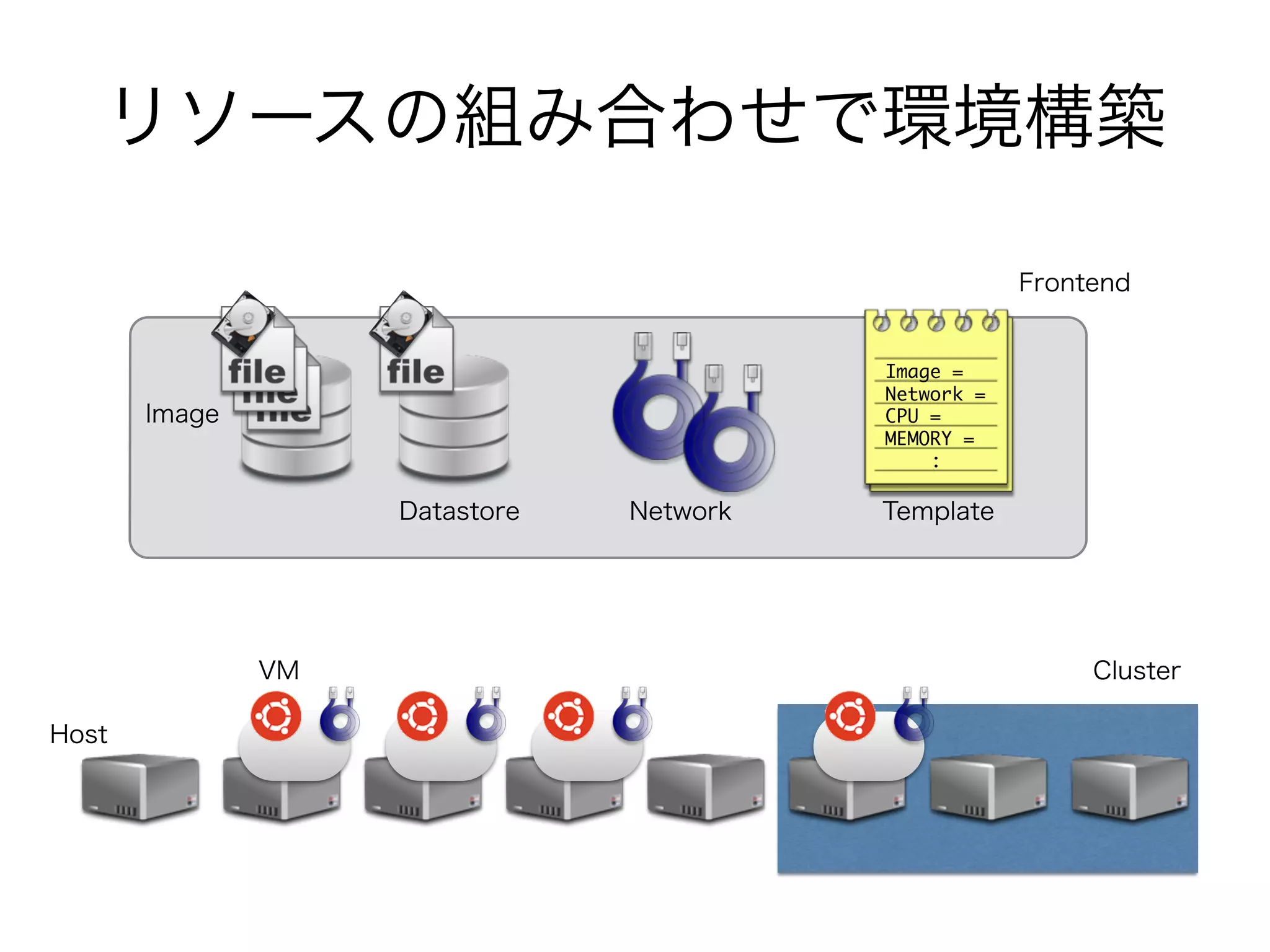

- 19. リソースの組み合わせで環境構築 Image = Network = CPU = MEMORY = Image = Network = CPU = MEMORY = : : Frontend Host VM Cluster Image Datastore Network Template

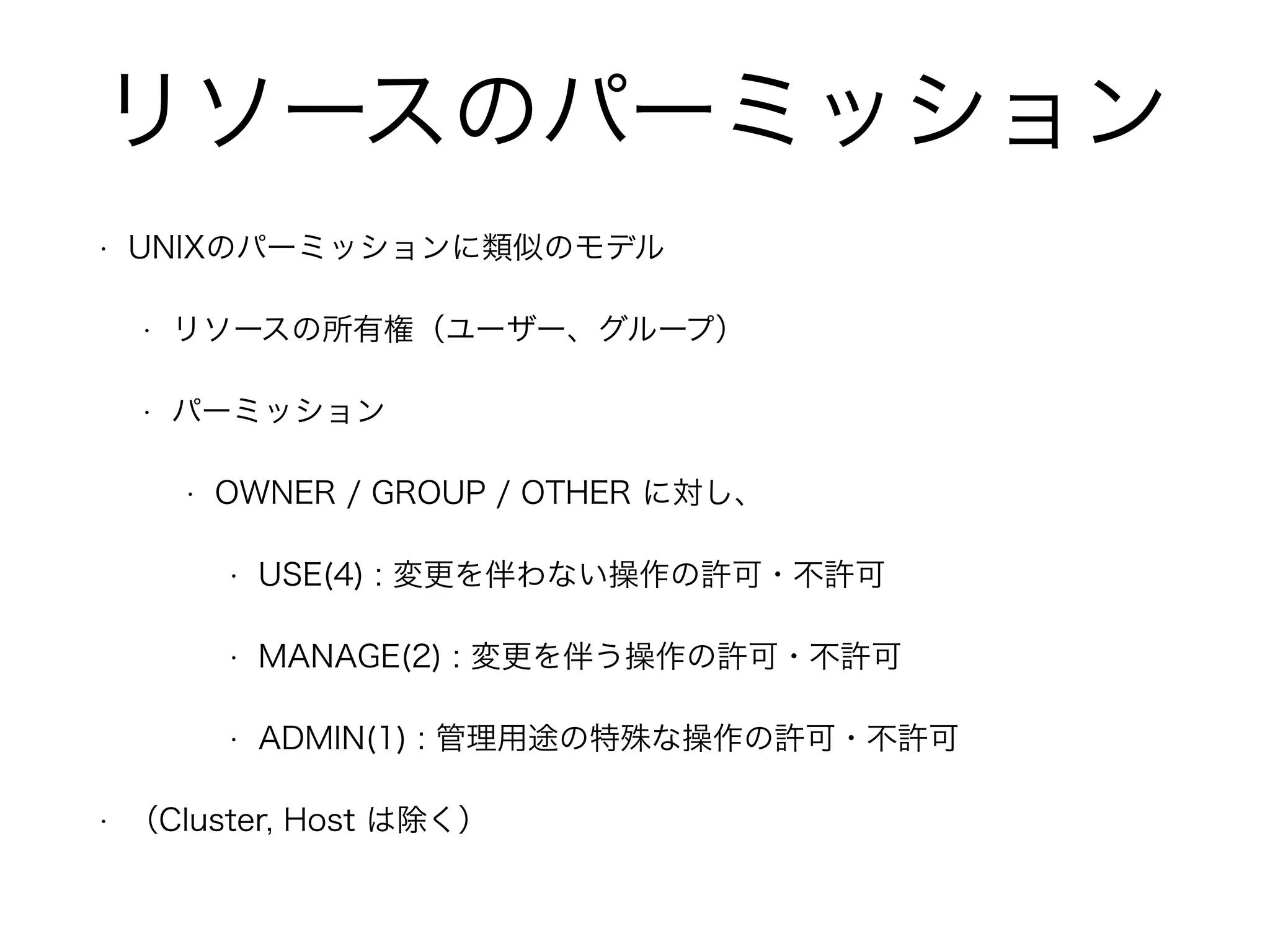

- 20. リソースのパーミッション • UNIXのパーミッションに類似のモデル • リソースの所有権（ユーザー、グループ） • パーミッション • OWNER / GROUP / OTHER に対し、 • USE(4) : 変更を伴わない操作の許可・不許可 • MANAGE(2) : 変更を伴う操作の許可・不許可 • ADMIN(1) : 管理用途の特殊な操作の許可・不許可 • （Cluster, Host は除く）

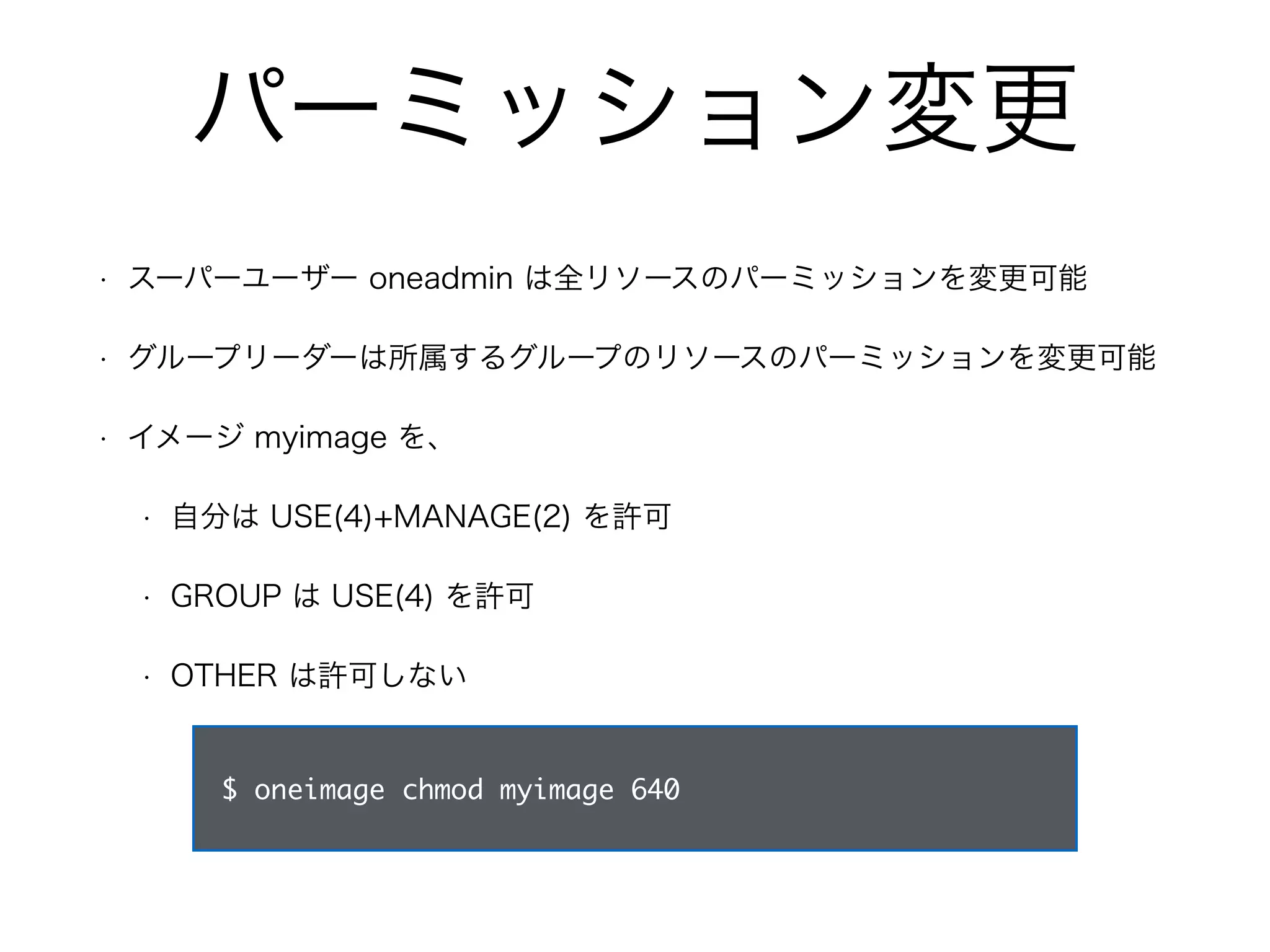

- 21. パーミッション変更 • スーパーユーザーoneadmin は全リソースのパーミッションを変更可能 • グループリーダーは所属するグループのリソースのパーミッションを変更可能 • イメージ myimage を、 • 自分は USE(4)+MANAGE(2) を許可 • GROUP は USE(4) を許可 • OTHER は許可しない $ oneimage chmod myimage 640

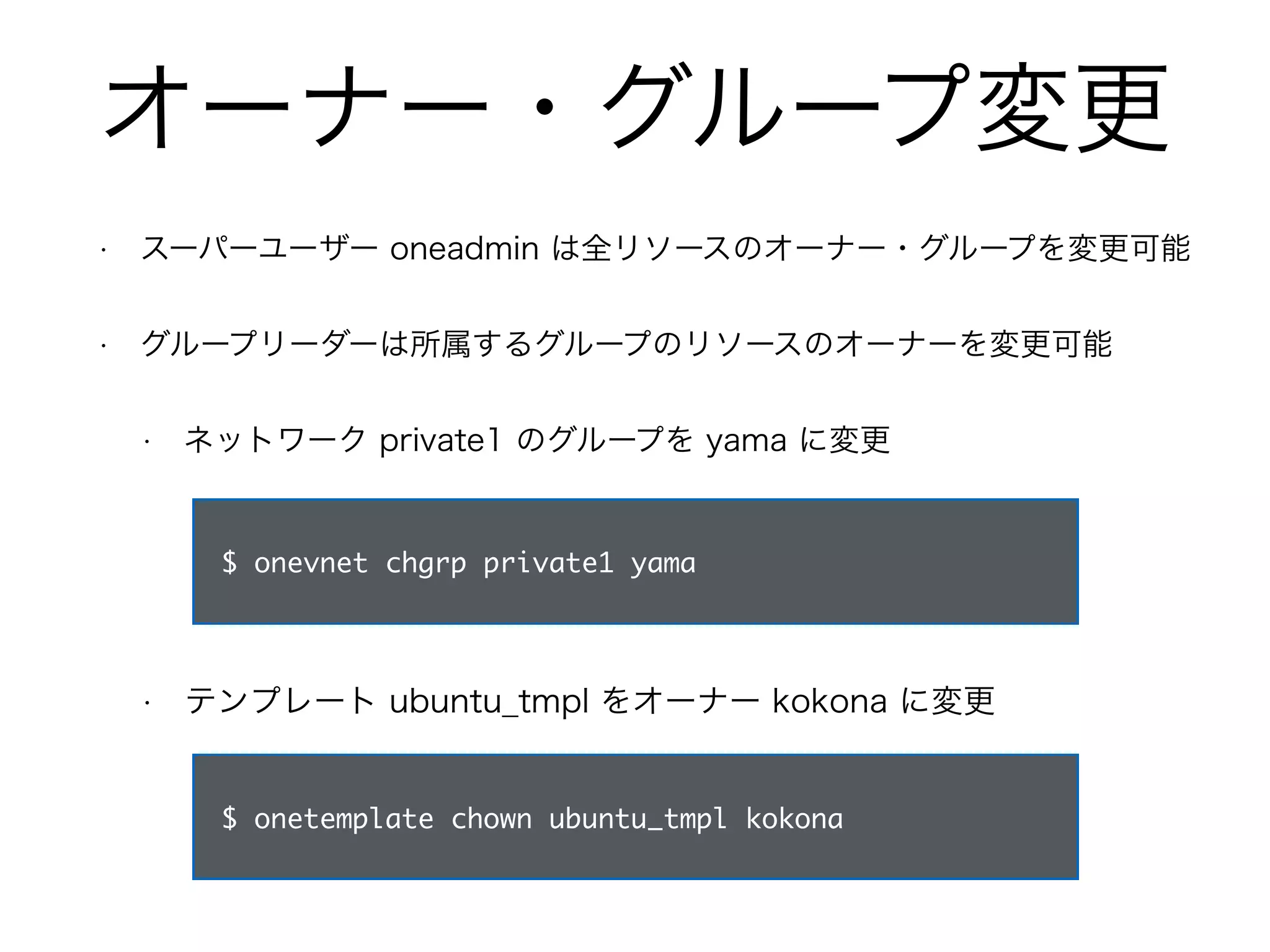

- 22. オーナー・グループ変更 • スーパーユーザーoneadmin は全リソースのオーナー・グループを変更可能 • グループリーダーは所属するグループのリソースのオーナーを変更可能 • ネットワーク private1 のグループを yama に変更 $ onevnet chgrp private1 yama • テンプレート ubuntu_tmpl をオーナー kokona に変更 $ onetemplate chown ubuntu_tmpl kokona
- 23.

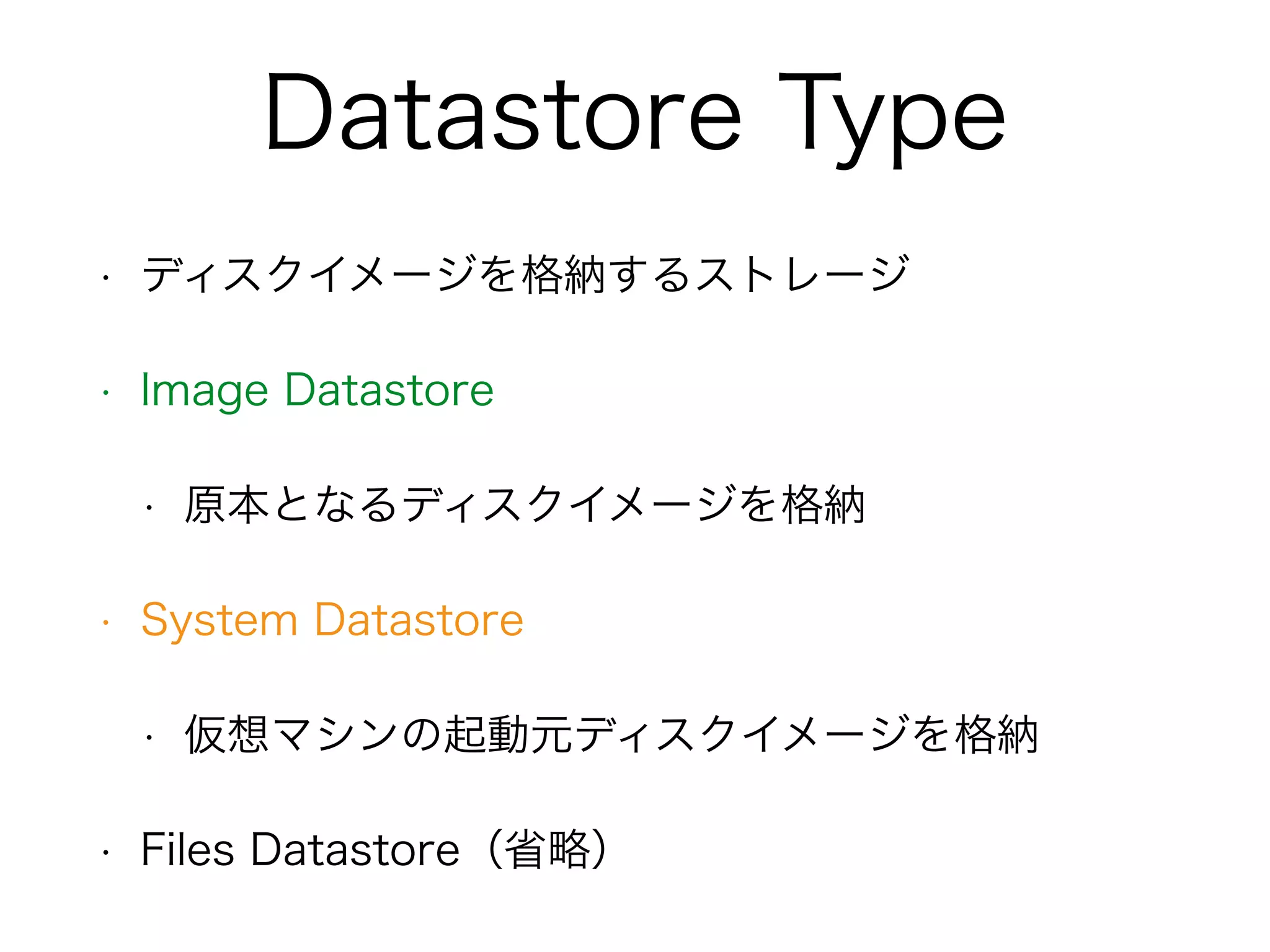

- 24. Datastore Type •ディスクイメージを格納するストレージ • Image Datastore • 原本となるディスクイメージを格納 • System Datastore • 仮想マシンの起動元ディスクイメージを格納 • Files Datastore（省略）

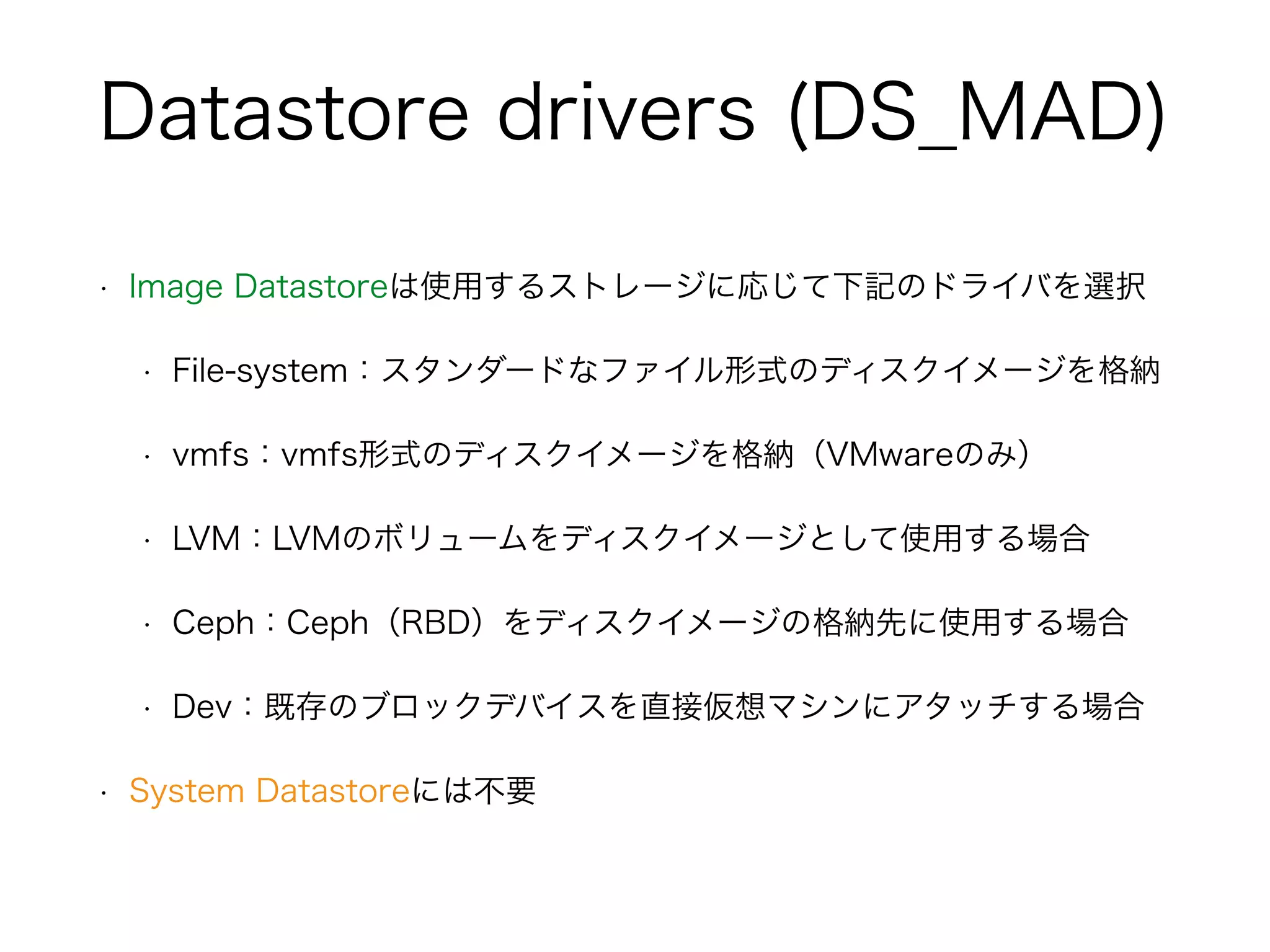

- 25. Datastore drivers (DS_MAD) • Image Datastoreは使用するストレージに応じて下記のドライバを選択 • File-system：スタンダードなファイル形式のディスクイメージを格納 • vmfs：vmfs形式のディスクイメージを格納（VMwareのみ） • LVM：LVMのボリュームをディスクイメージとして使用する場合 • Ceph：Ceph（RBD）をディスクイメージの格納先に使用する場合 • Dev：既存のブロックデバイスを直接仮想マシンにアタッチする場合 • System Datastoreには不要

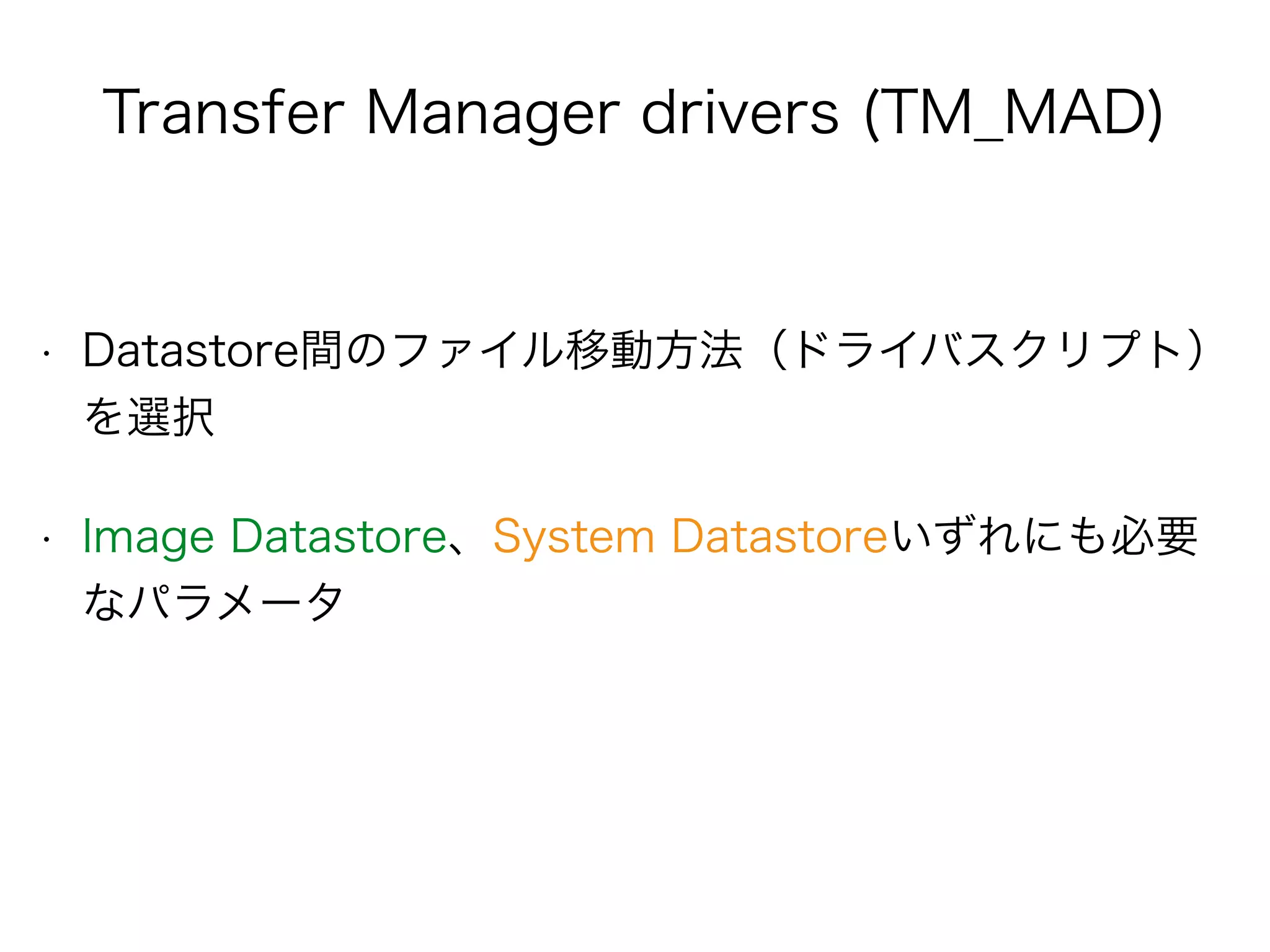

- 26. Transfer Manager drivers(TM_MAD) • Datastore間のファイル移動方法（ドライバスクリプト） を選択 • Image Datastore、System Datastoreいずれにも必要 なパラメータ

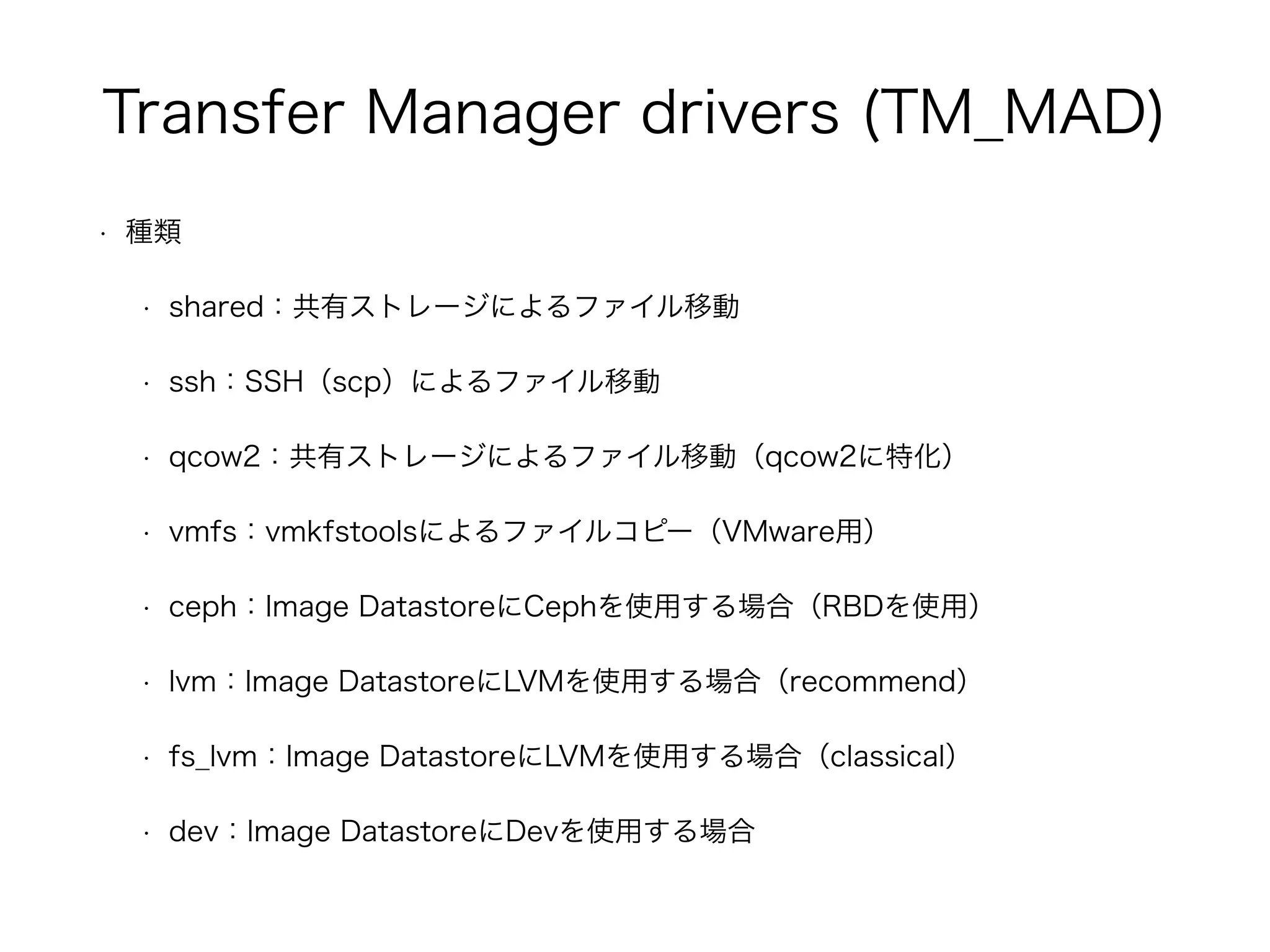

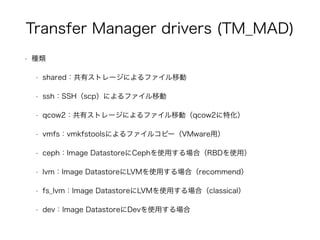

- 27. Transfer Manager drivers(TM_MAD) • 種類 • shared：共有ストレージによるファイル移動 • ssh：SSH（scp）によるファイル移動 • qcow2：共有ストレージによるファイル移動（qcow2に特化） • vmfs：vmkfstoolsによるファイルコピー（VMware用） • ceph：Image DatastoreにCephを使用する場合（RBDを使用） • lvm：Image DatastoreにLVMを使用する場合（recommend） • fs_lvm：Image DatastoreにLVMを使用する場合（classical） • dev：Image DatastoreにDevを使用する場合

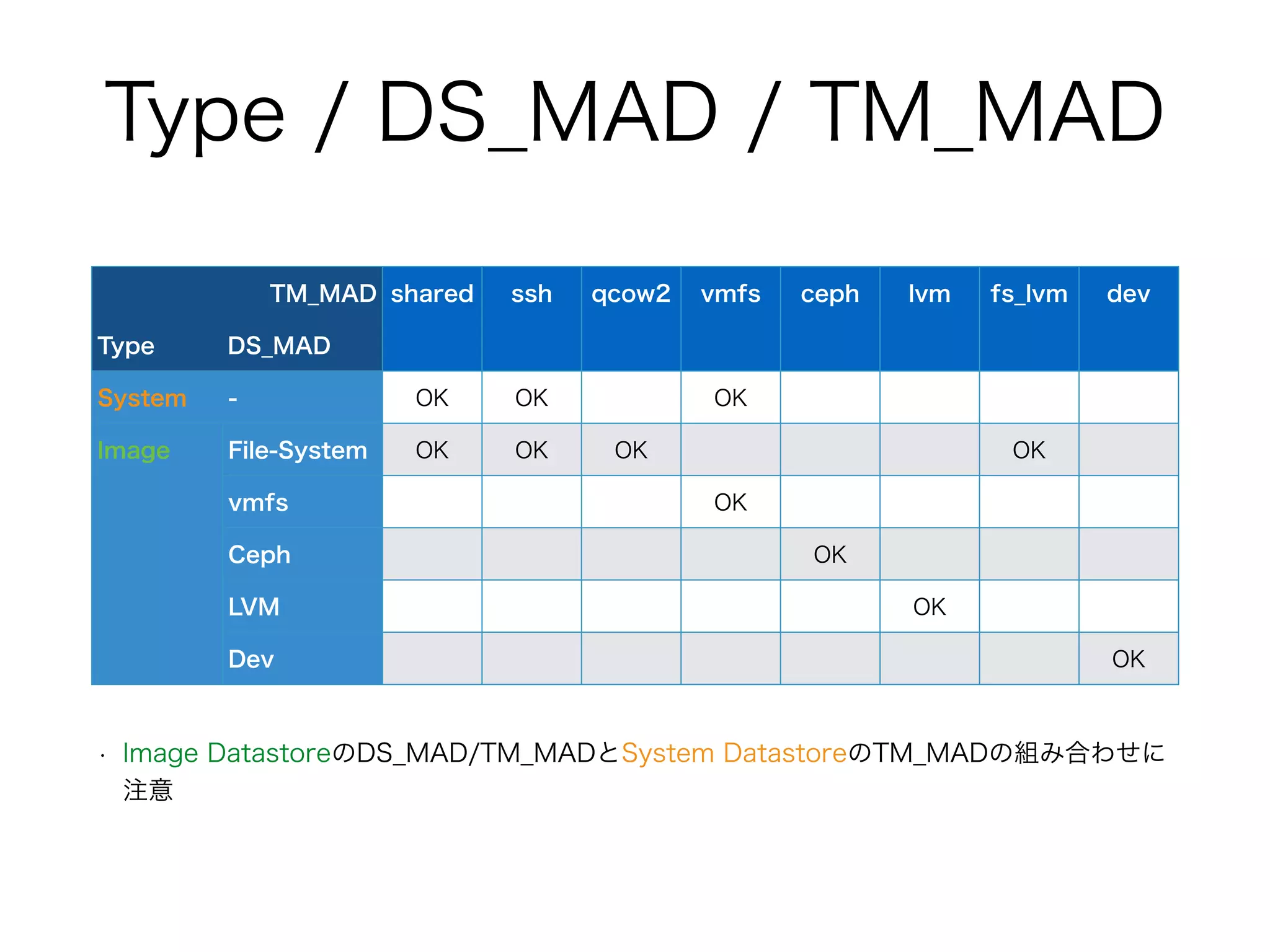

- 28. Type / DS_MAD/ TM_MAD TM_MAD shared ssh qcow2 vmfs ceph lvm fs_lvm dev Type DS_MAD System - OK OK OK Image File-System OK OK OK OK vmfs OK Ceph OK LVM OK Dev OK • Image DatastoreのDS_MAD/TM_MADとSystem DatastoreのTM_MADの組み合わせに 注意

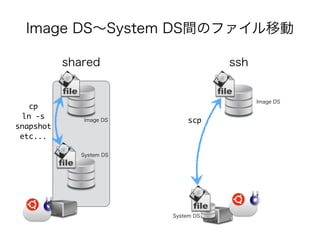

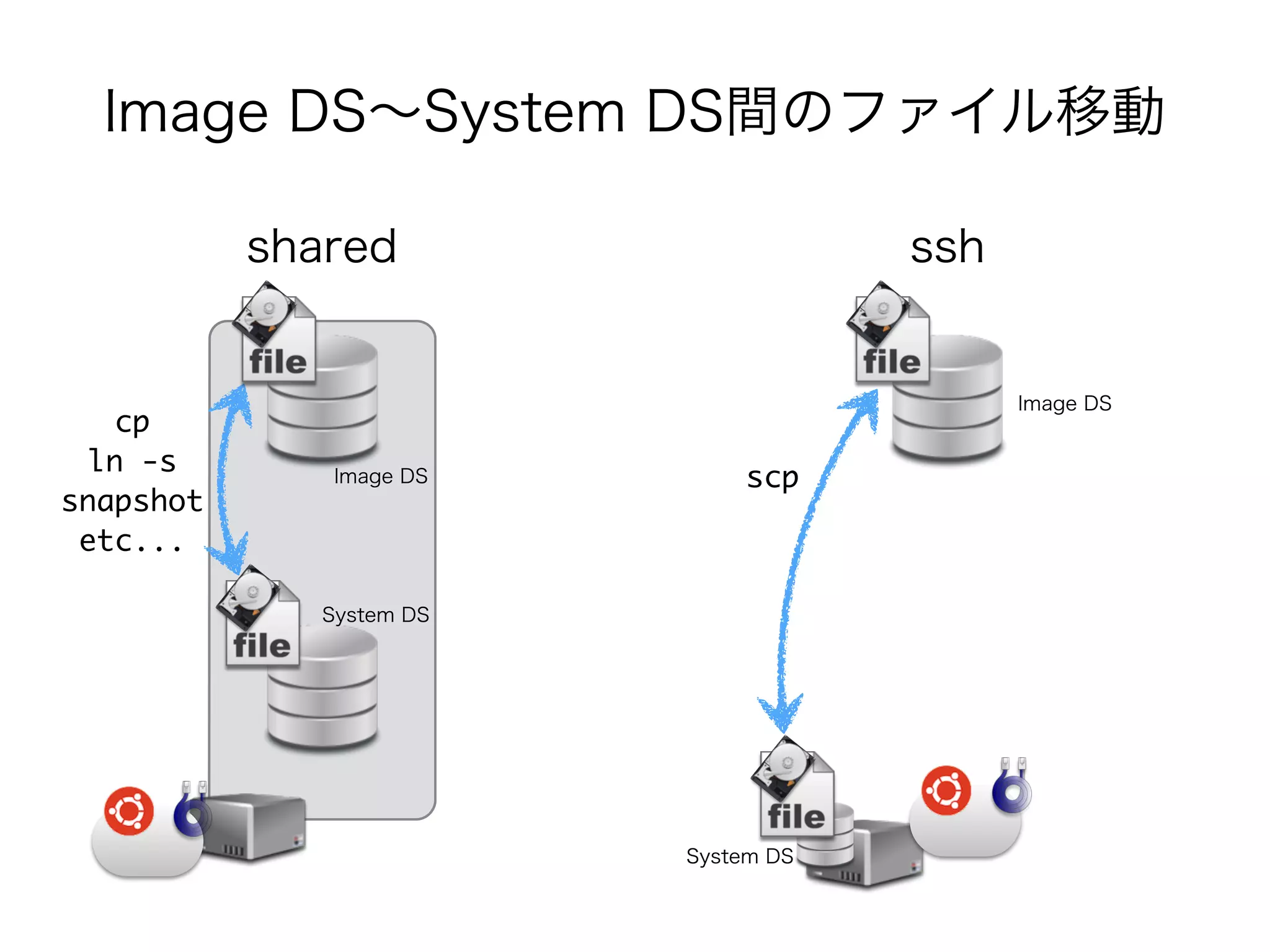

- 29. Image DS～System DS間のファイル移動 shared ssh Image DS System DS Image DS System DS cp ln -s snapshot etc... scp

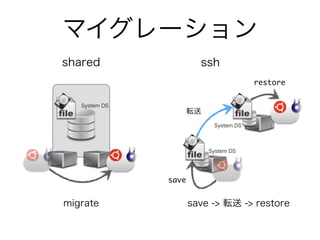

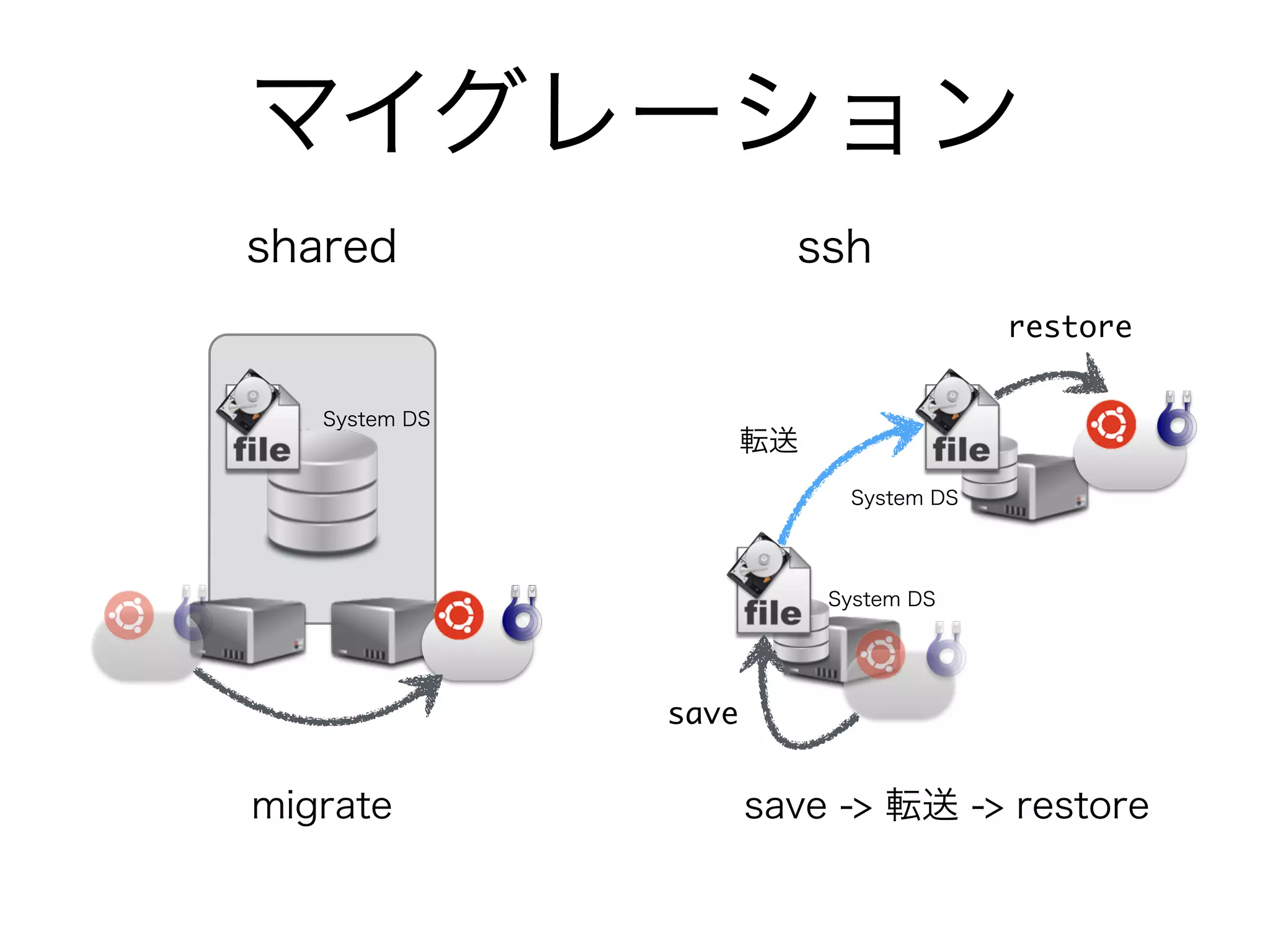

- 30. マイグレーション shared ssh 転送 save restore System DS System DS System DS migrate save -> 転送 -> restore
- 31.

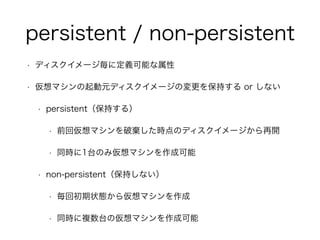

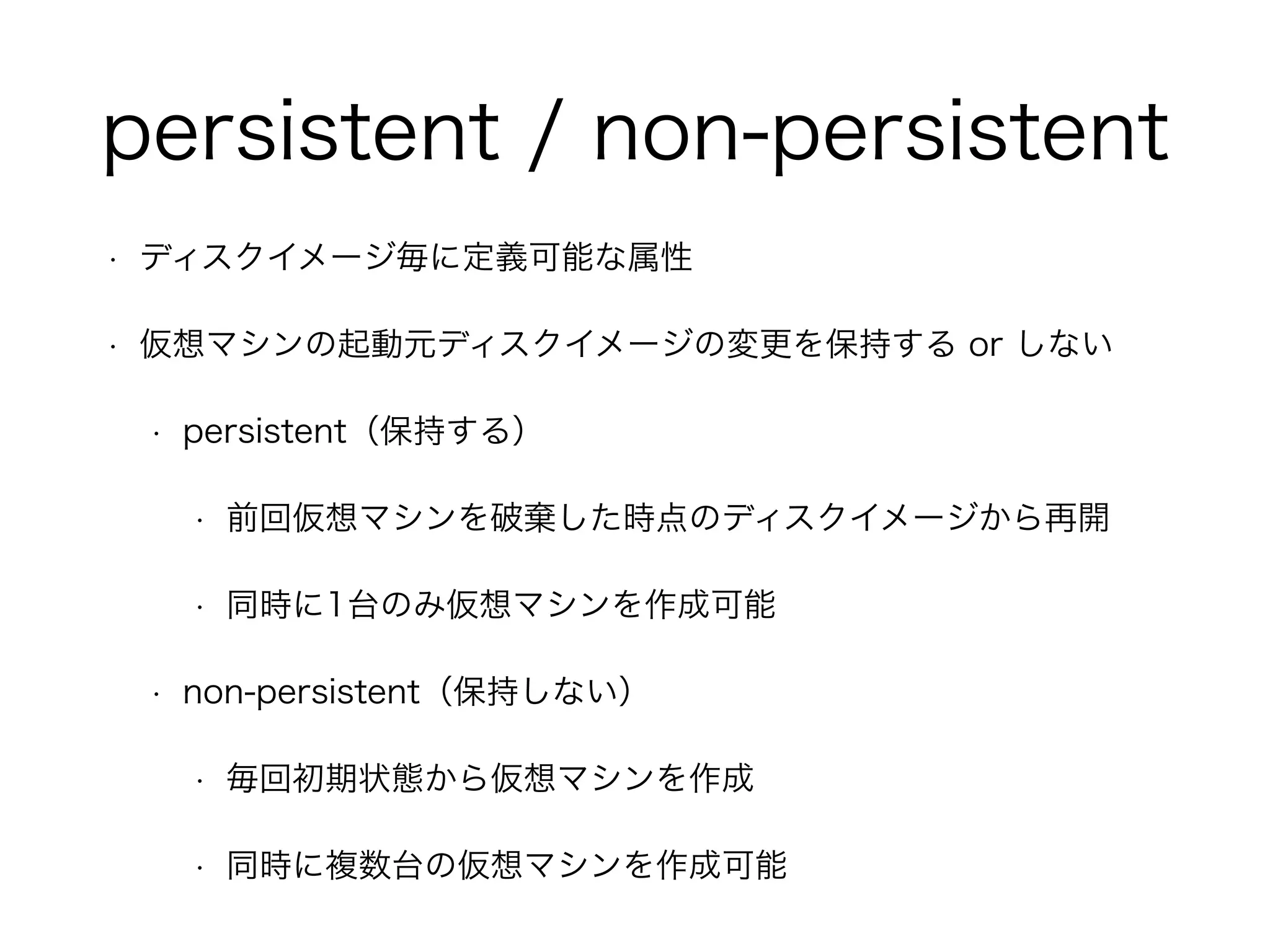

- 32. persistent / non-persistent • ディスクイメージ毎に定義可能な属性 • 仮想マシンの起動元ディスクイメージの変更を保持する or しない • persistent（保持する） • 前回仮想マシンを破棄した時点のディスクイメージから再開 • 同時に1台のみ仮想マシンを作成可能 • non-persistent（保持しない） • 毎回初期状態から仮想マシンを作成 • 同時に複数台の仮想マシンを作成可能

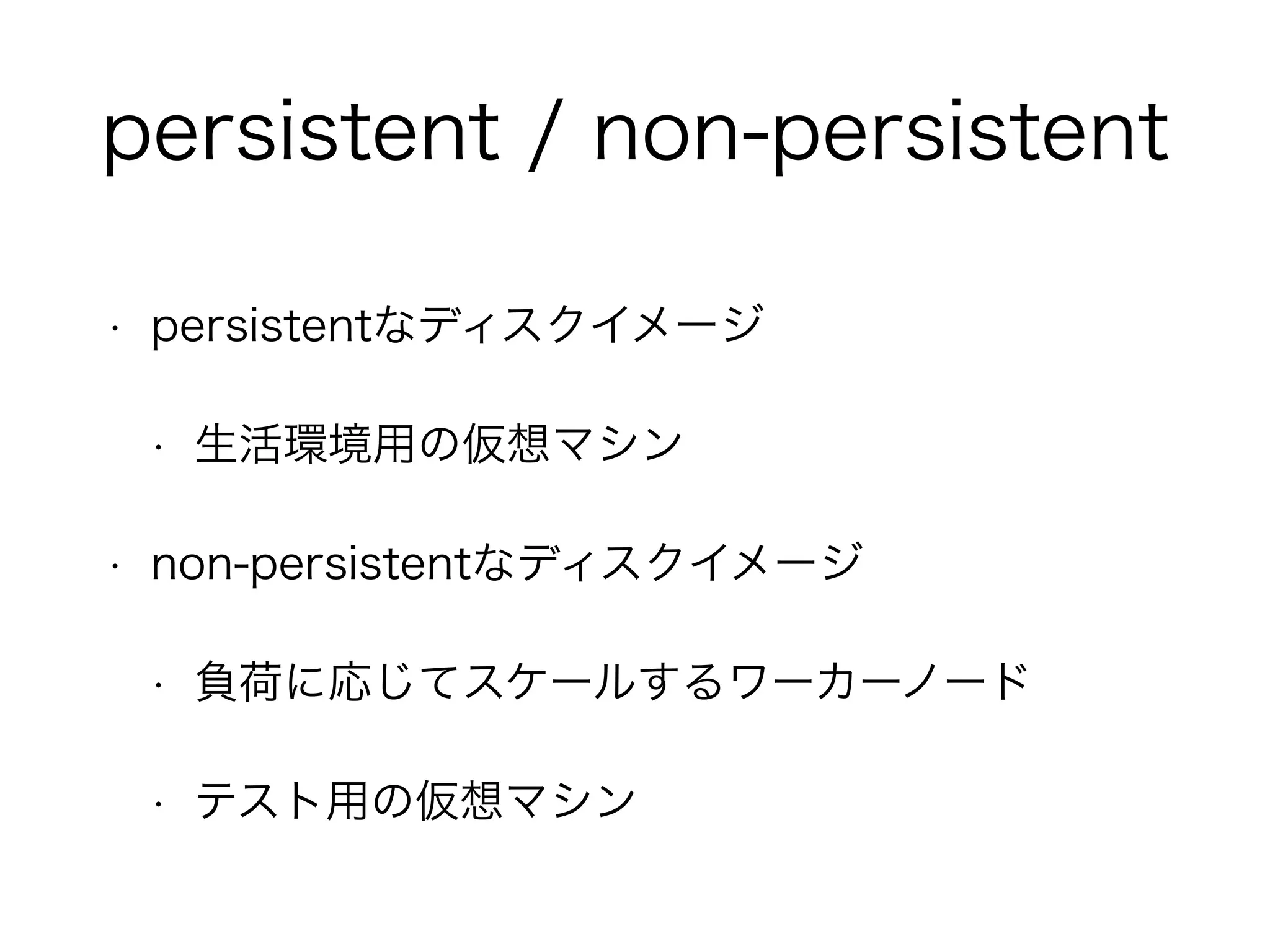

- 33. persistent / non-persistent • persistentなディスクイメージ • 生活環境用の仮想マシン • non-persistentなディスクイメージ • 負荷に応じてスケールするワーカーノード • テスト用の仮想マシン

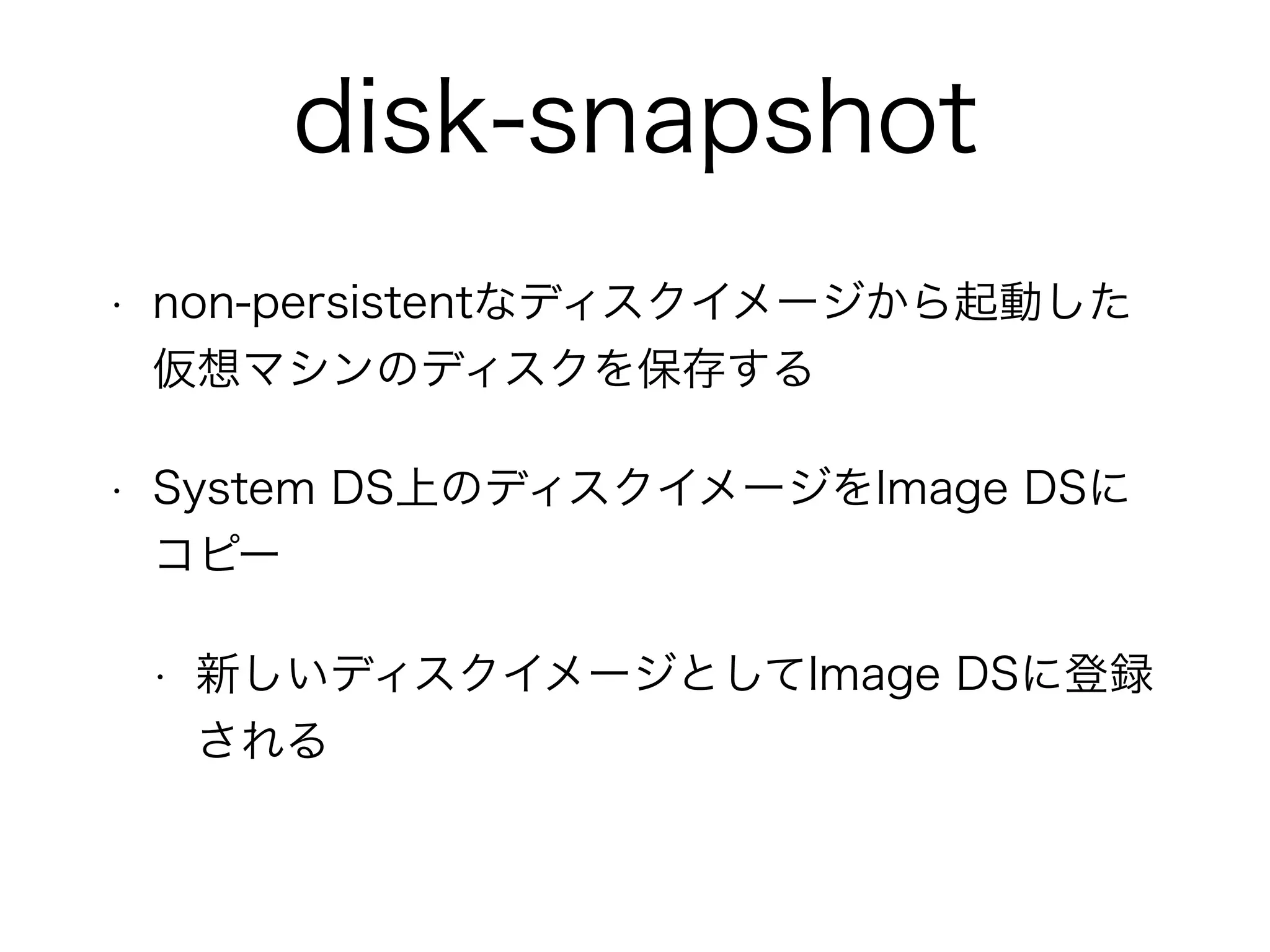

- 34. disk-snapshot • non-persistentなディスクイメージから起動した 仮想マシンのディスクを保存する • System DS上のディスクイメージをImage DSに コピー • 新しいディスクイメージとしてImage DSに登録 される
- 35.

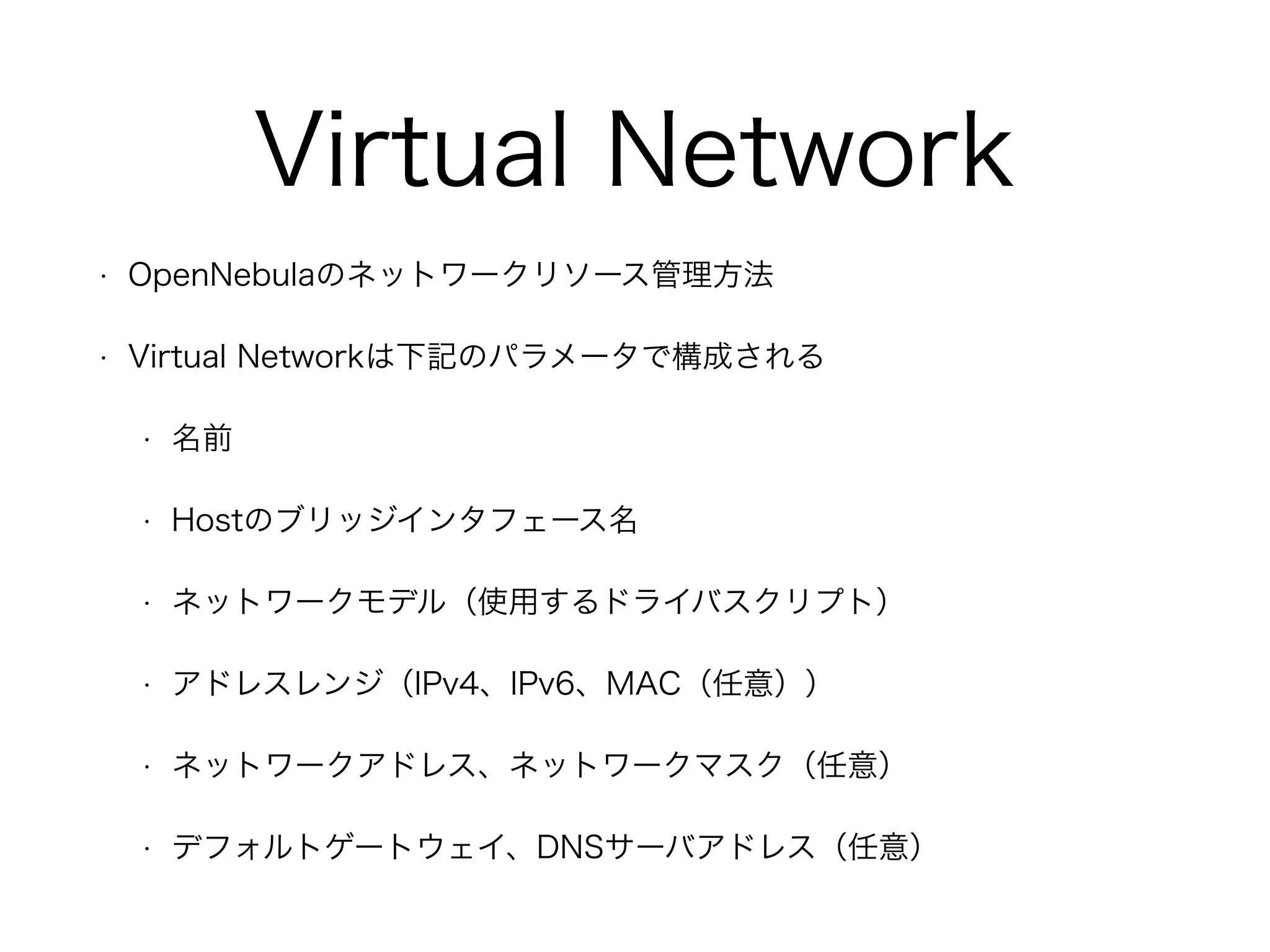

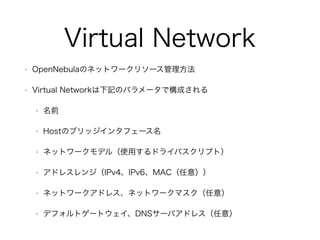

- 36. Virtual Network •OpenNebulaのネットワークリソース管理方法 • Virtual Networkは下記のパラメータで構成される • 名前 • Hostのブリッジインタフェース名 • ネットワークモデル（使用するドライバスクリプト） • アドレスレンジ（IPv4、IPv6、MAC（任意）） • ネットワークアドレス、ネットワークマスク（任意） • デフォルトゲートウェイ、DNSサーバアドレス（任意）

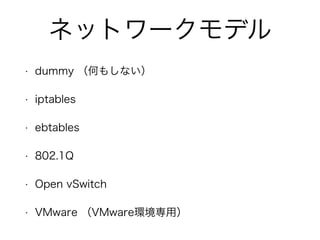

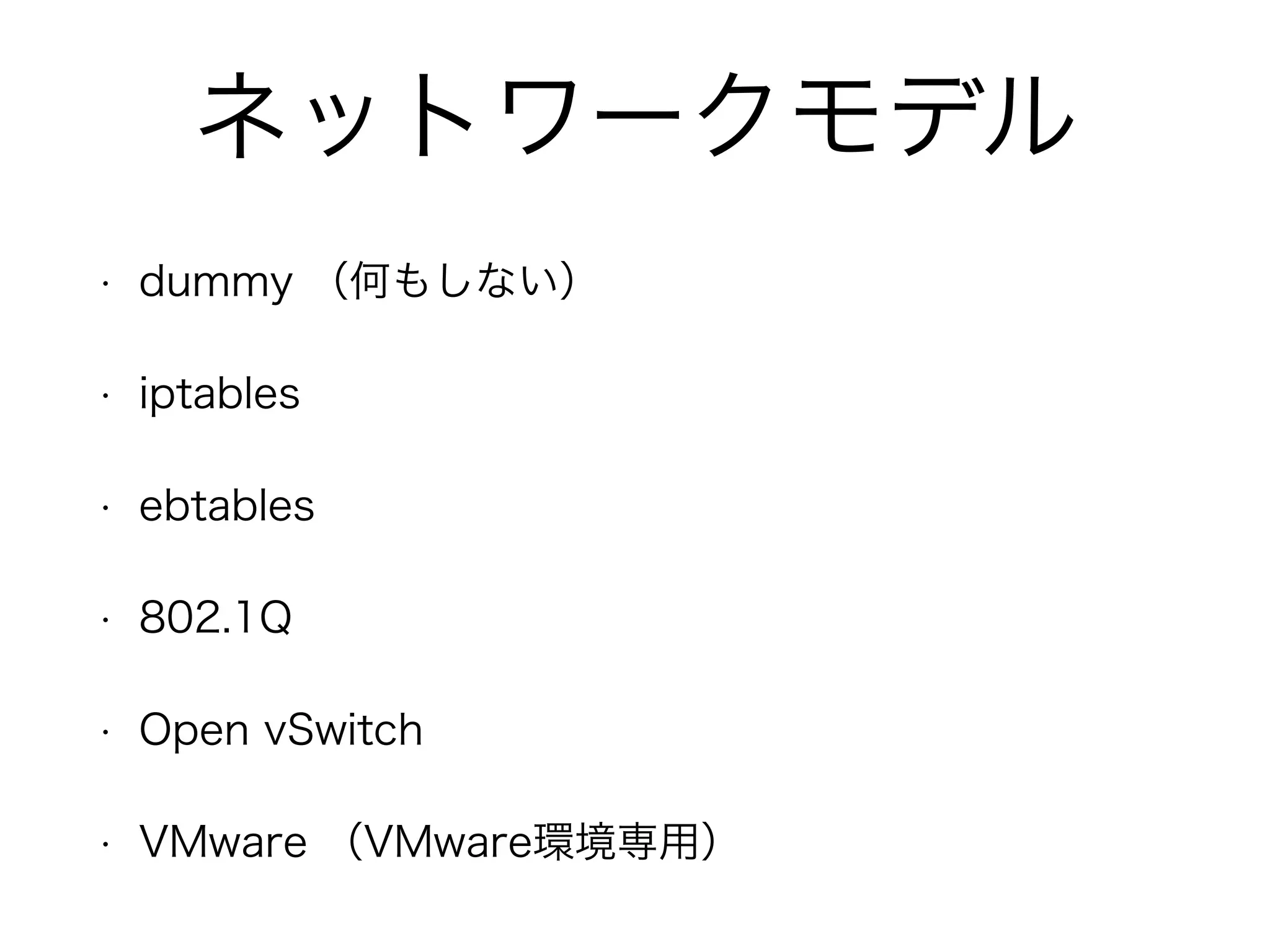

- 37. ネットワークモデル • dummy（何もしない） • iptables • ebtables • 802.1Q • Open vSwitch • VMware （VMware環境専用）
- 38.

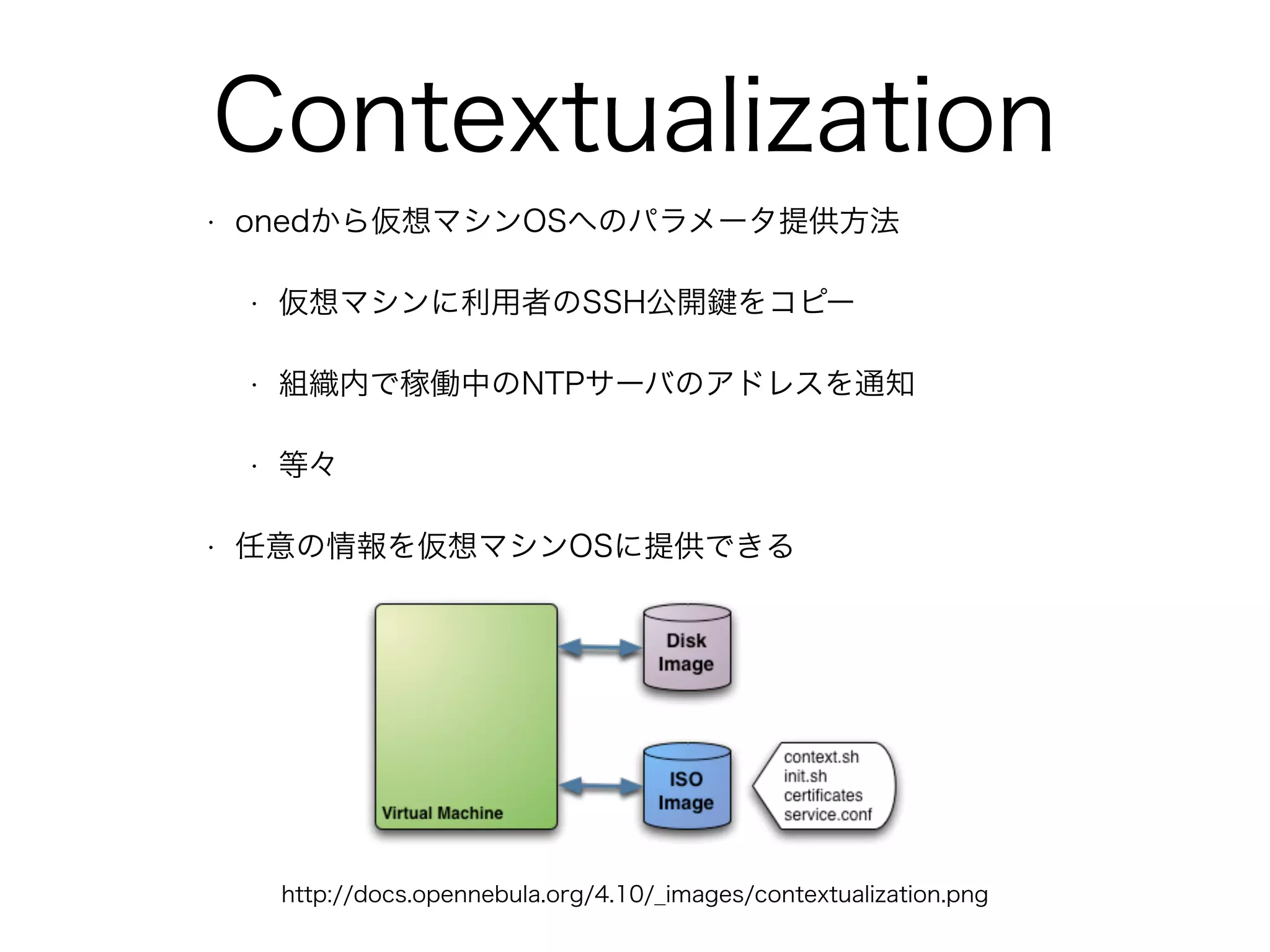

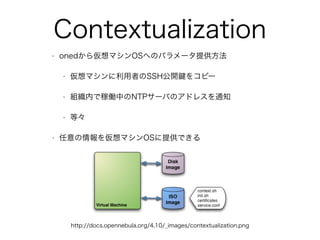

- 39. Contextualization • onedから仮想マシンOSへのパラメータ提供方法 • 仮想マシンに利用者のSSH公開鍵をコピー • 組織内で稼働中のNTPサーバのアドレスを通知 • 等々 • 任意の情報を仮想マシンOSに提供できる http://docs.opennebula.org/4.10/_images/contextualization.png

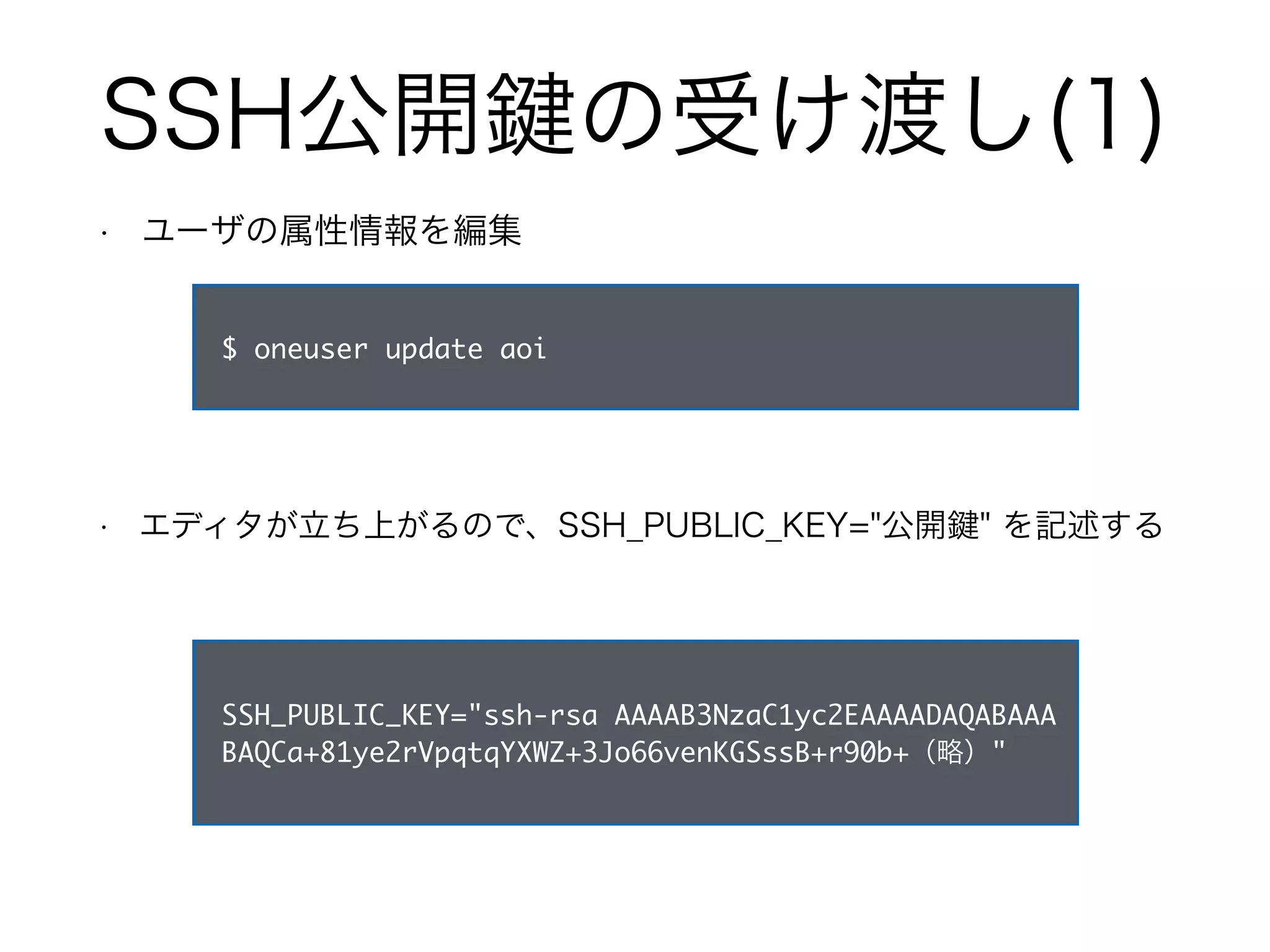

- 40. SSH公開鍵の受け渡し(1) • ユーザの属性情報を編集 $ oneuser update aoi • エディタが立ち上がるので、SSH_PUBLIC_KEY="公開鍵" を記述する SSH_PUBLIC_KEY="ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAA BAQCa+81ye2rVpqtqYXWZ+3Jo66venKGSssB+r90b+（略）"

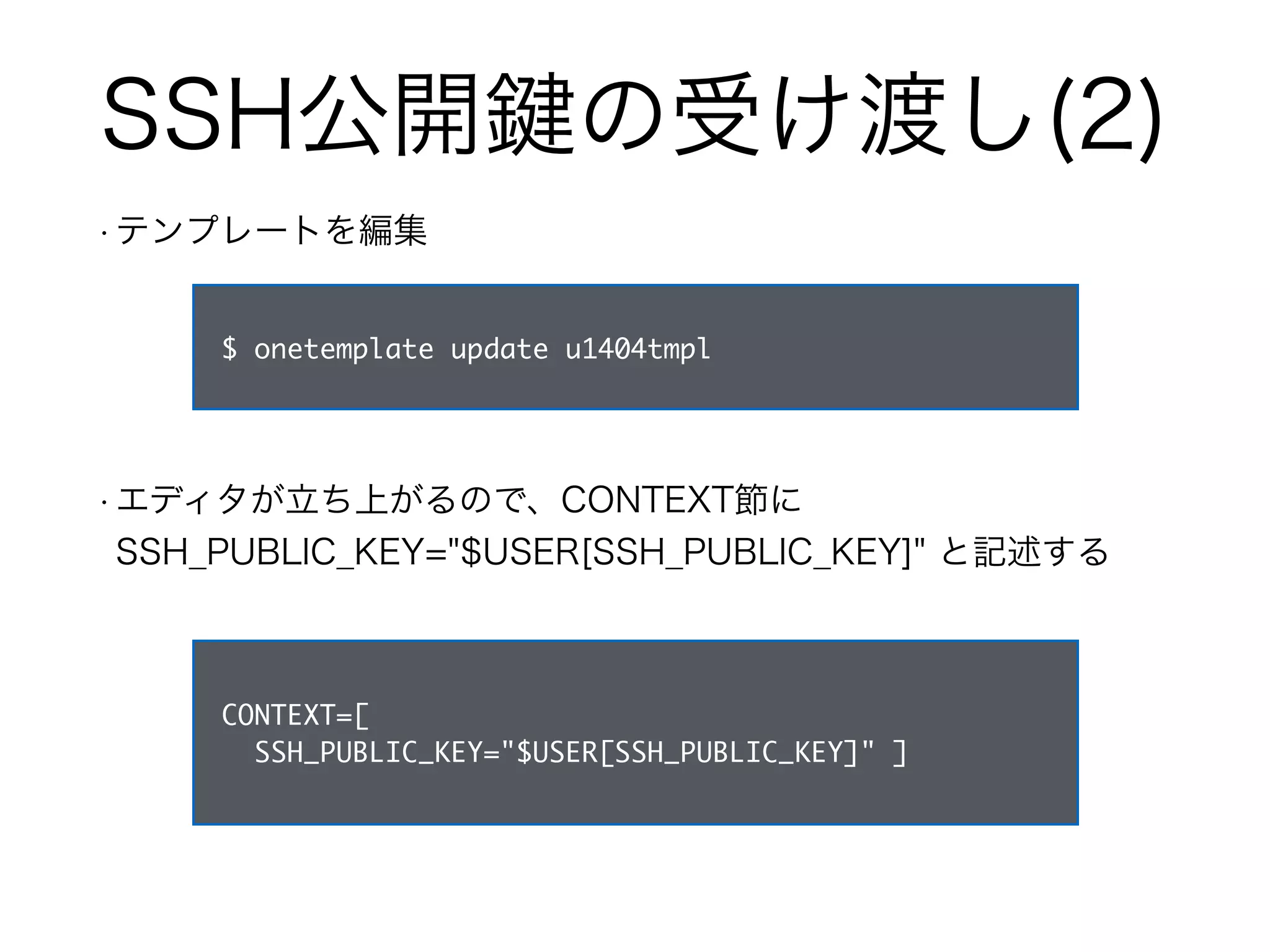

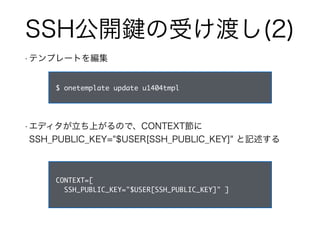

- 41. SSH公開鍵の受け渡し(2) • テンプレートを編集 $ onetemplate update u1404tmpl • エディタが立ち上がるので、CONTEXT節に SSH_PUBLIC_KEY="$USER[SSH_PUBLIC_KEY]" と記述する CONTEXT=[ SSH_PUBLIC_KEY="$USER[SSH_PUBLIC_KEY]" ]

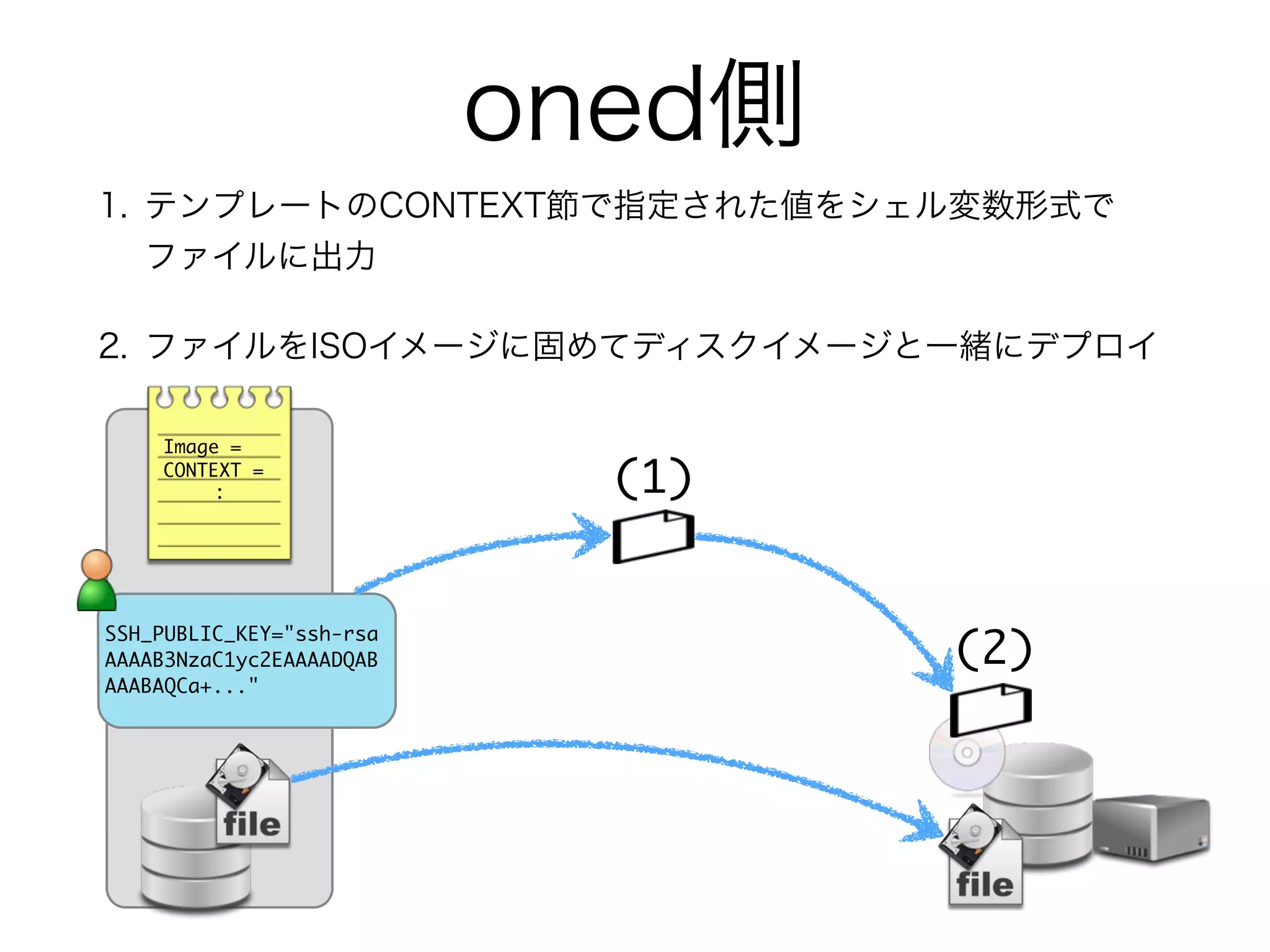

- 42. 1. テンプレートのCONTEXT節で指定された値をシェル変数形式で ファイルに出力 2. ファイルをISOイメージに固めてディスクイメージと一緒にデプロイ Image = : (1) SSH_PUBLIC_KEY="ssh-rsa AAAAB3NzaC1yc2EAAAADQAB AAABAQCa+..." oned側 CONTEXT = (2)

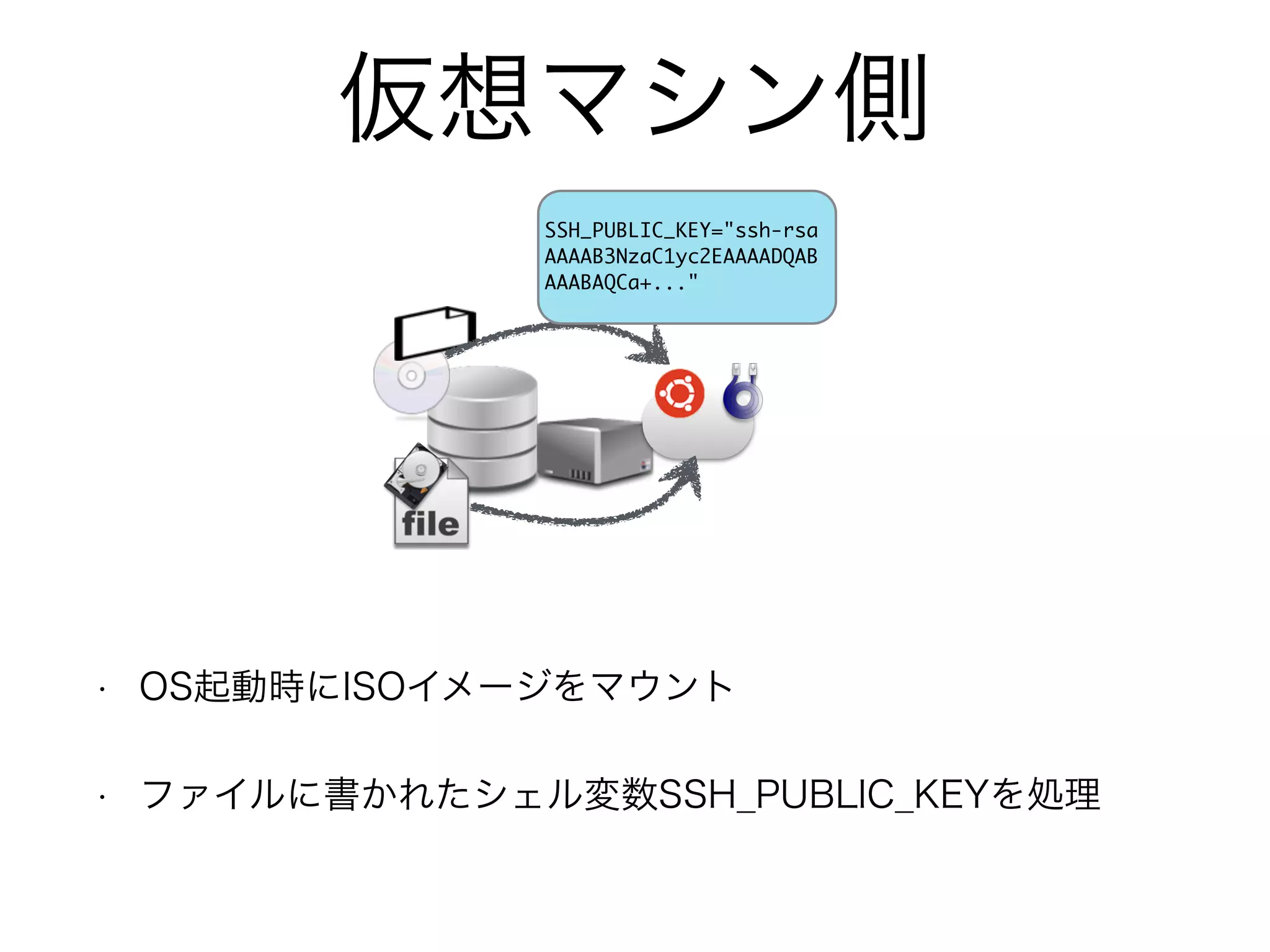

- 43. 仮想マシン側 SSH_PUBLIC_KEY="ssh-rsa AAAAB3NzaC1yc2EAAAADQAB AAABAQCa+..." • OS起動時にISOイメージをマウント • ファイルに書かれたシェル変数SSH_PUBLIC_KEYを処理

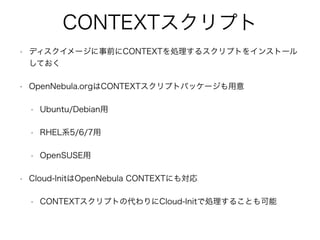

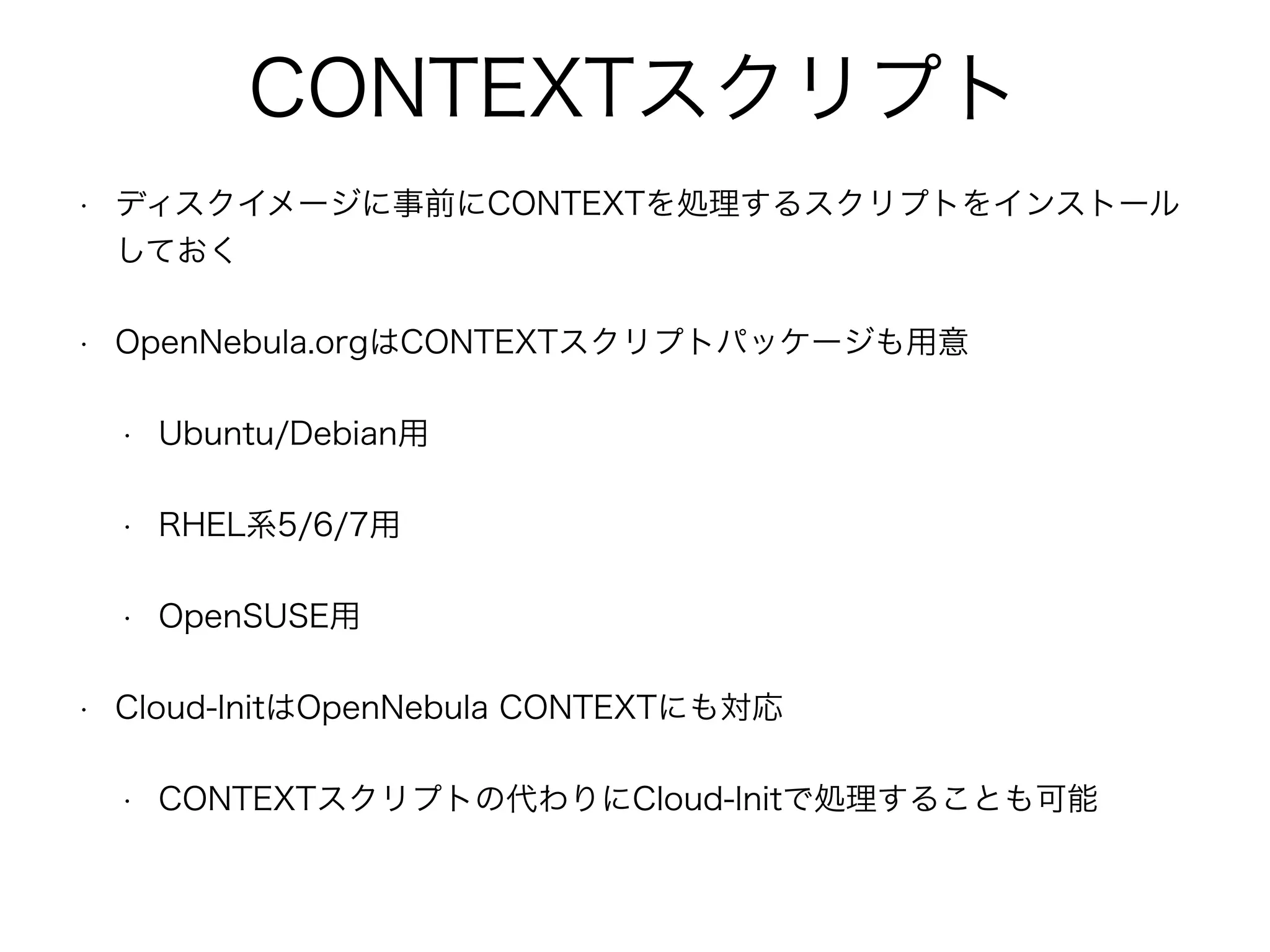

- 44. CONTEXTスクリプト • ディスクイメージに事前にCONTEXTを処理するスクリプトをインストール しておく • OpenNebula.orgはCONTEXTスクリプトパッケージも用意 • Ubuntu/Debian用 • RHEL系5/6/7用 • OpenSUSE用 • Cloud-InitはOpenNebula CONTEXTにも対応 • CONTEXTスクリプトの代わりにCloud-Initで処理することも可能

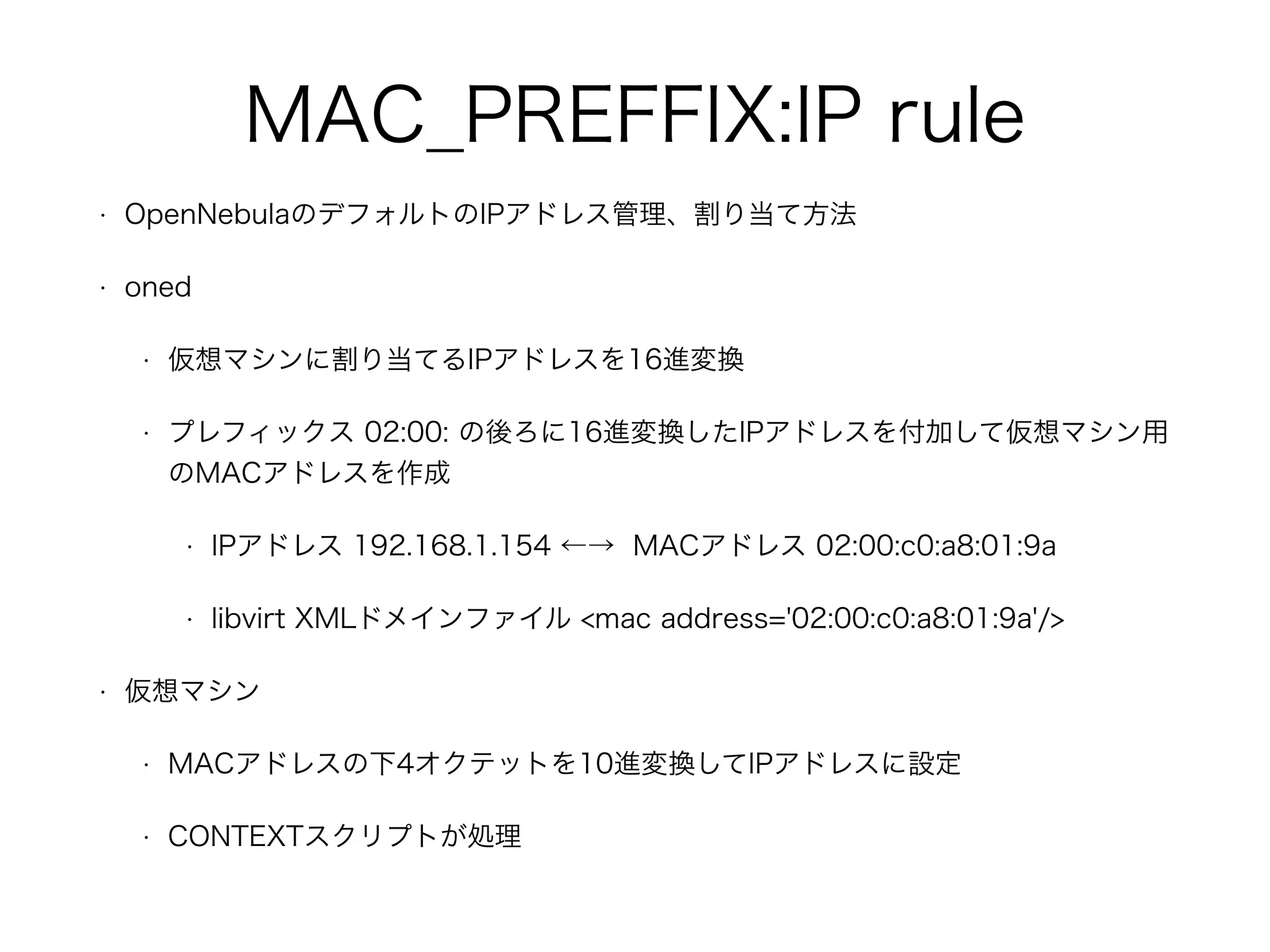

- 45. MAC_PREFFIX:IP rule •OpenNebulaのデフォルトのIPアドレス管理、割り当て方法 • oned • 仮想マシンに割り当てるIPアドレスを16進変換 • プレフィックス 02:00: の後ろに16進変換したIPアドレスを付加して仮想マシン用 のMACアドレスを作成 • IPアドレス 192.168.1.154 ←→ MACアドレス 02:00:c0:a8:01:9a • libvirt XMLドメインファイル <mac address='02:00:c0:a8:01:9a'/> • 仮想マシン • MACアドレスの下4オクテットを10進変換してIPアドレスに設定 • CONTEXTスクリプトが処理
- 46.

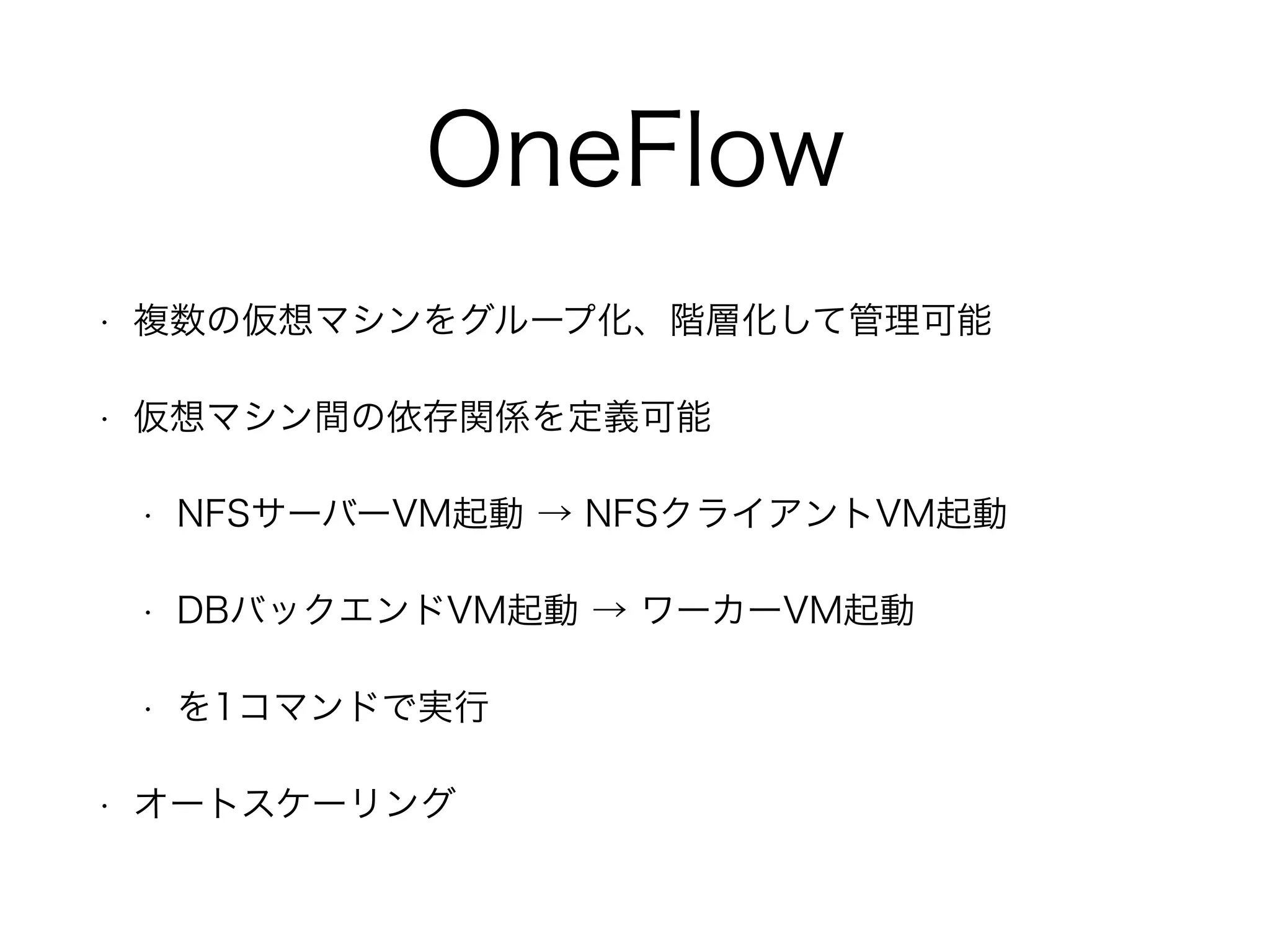

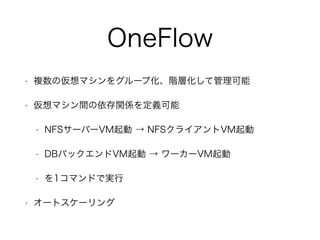

- 47. OneFlow • 複数の仮想マシンをグループ化、階層化して管理可能 • 仮想マシン間の依存関係を定義可能 • NFSサーバーVM起動 → NFSクライアントVM起動 • DBバックエンドVM起動 → ワーカーVM起動 • を1コマンドで実行 • オートスケーリング

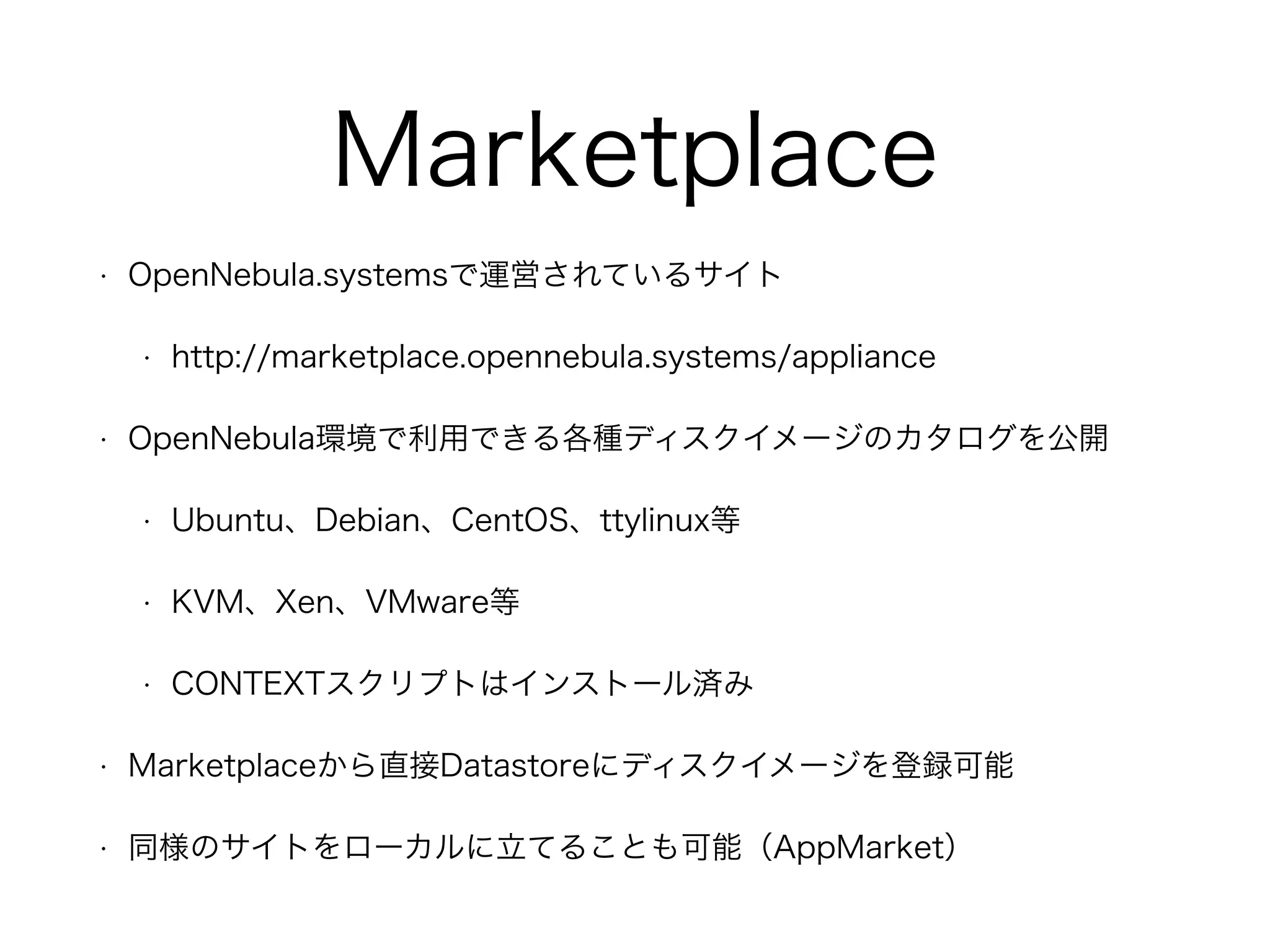

- 48. Marketplace • OpenNebula.systemsで運営されているサイト • http://marketplace.opennebula.systems/appliance • OpenNebula環境で利用できる各種ディスクイメージのカタログを公開 • Ubuntu、Debian、CentOS、ttylinux等 • KVM、Xen、VMware等 • CONTEXTスクリプトはインストール済み • Marketplaceから直接Datastoreにディスクイメージを登録可能 • 同様のサイトをローカルに立てることも可能（AppMarket）
- 49.

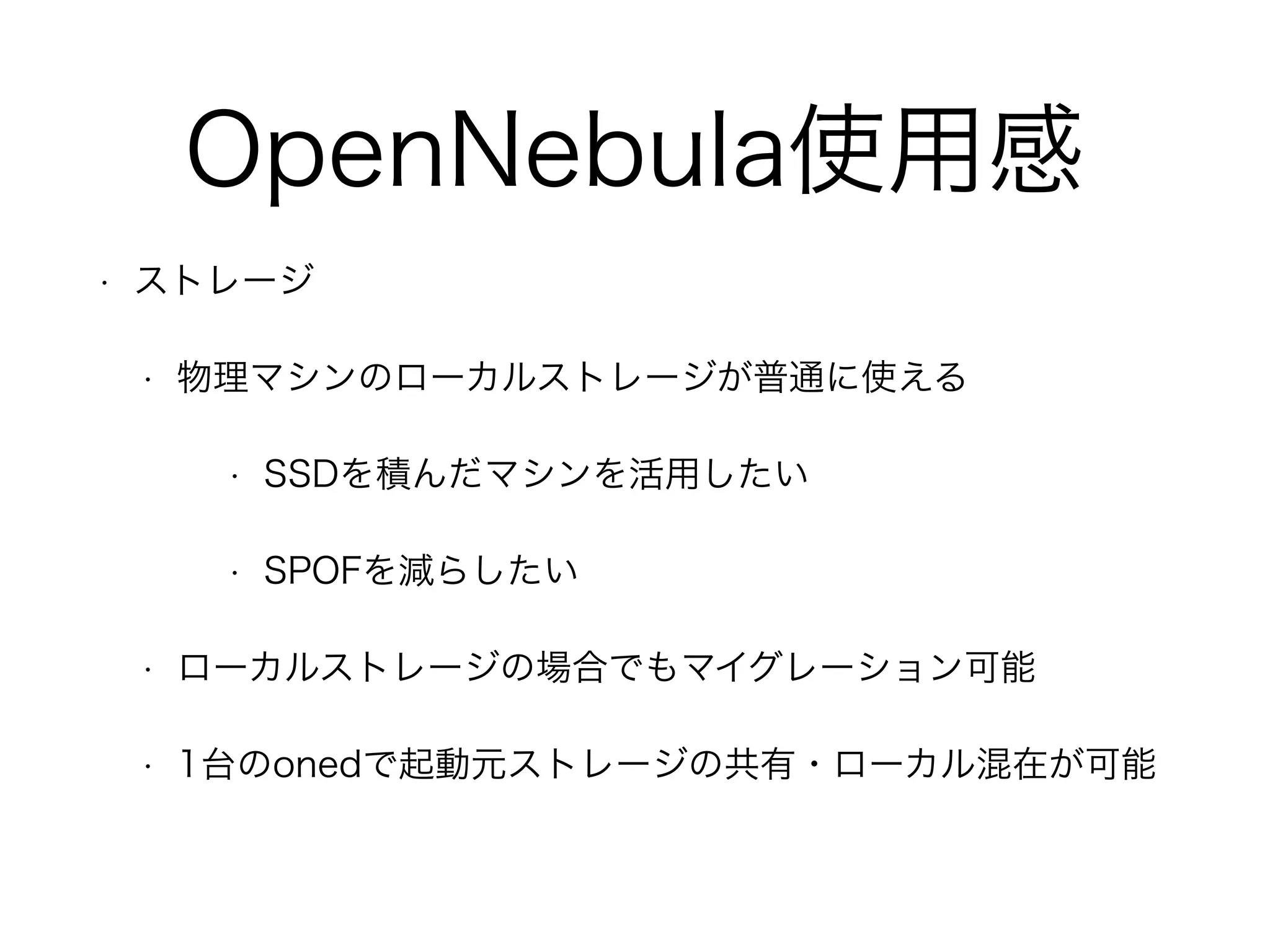

- 50. OpenNebula使用感 • ストレージ • 物理マシンのローカルストレージが普通に使える • SSDを積んだマシンを活用したい • SPOFを減らしたい • ローカルストレージの場合でもマイグレーション可能 • 1台のonedで起動元ストレージの共有・ローカル混在が可能

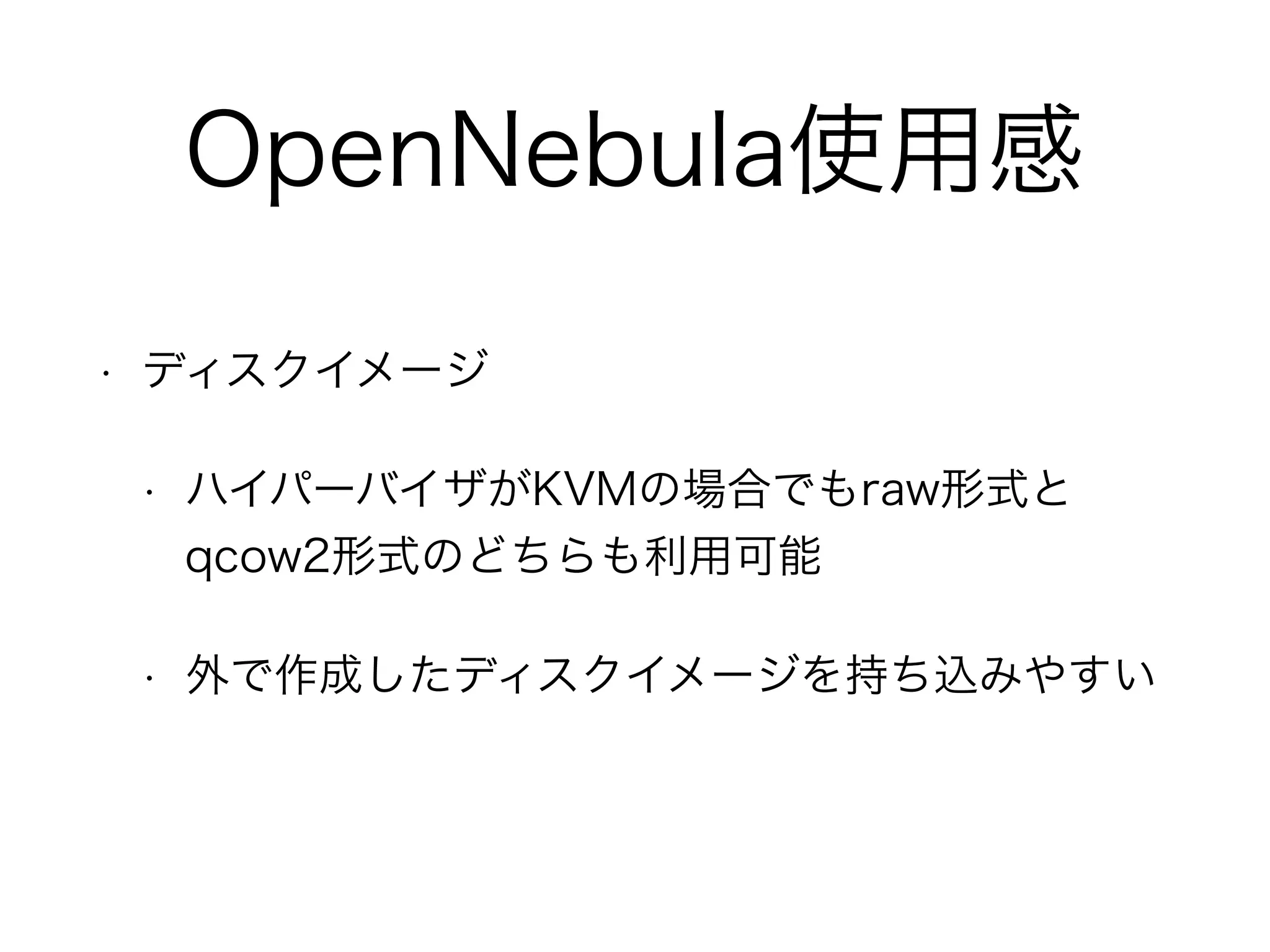

- 51. OpenNebula使用感 • ディスクイメージ • ハイパーバイザがKVMの場合でもraw形式と qcow2形式のどちらも利用可能 • 外で作成したディスクイメージを持ち込みやすい

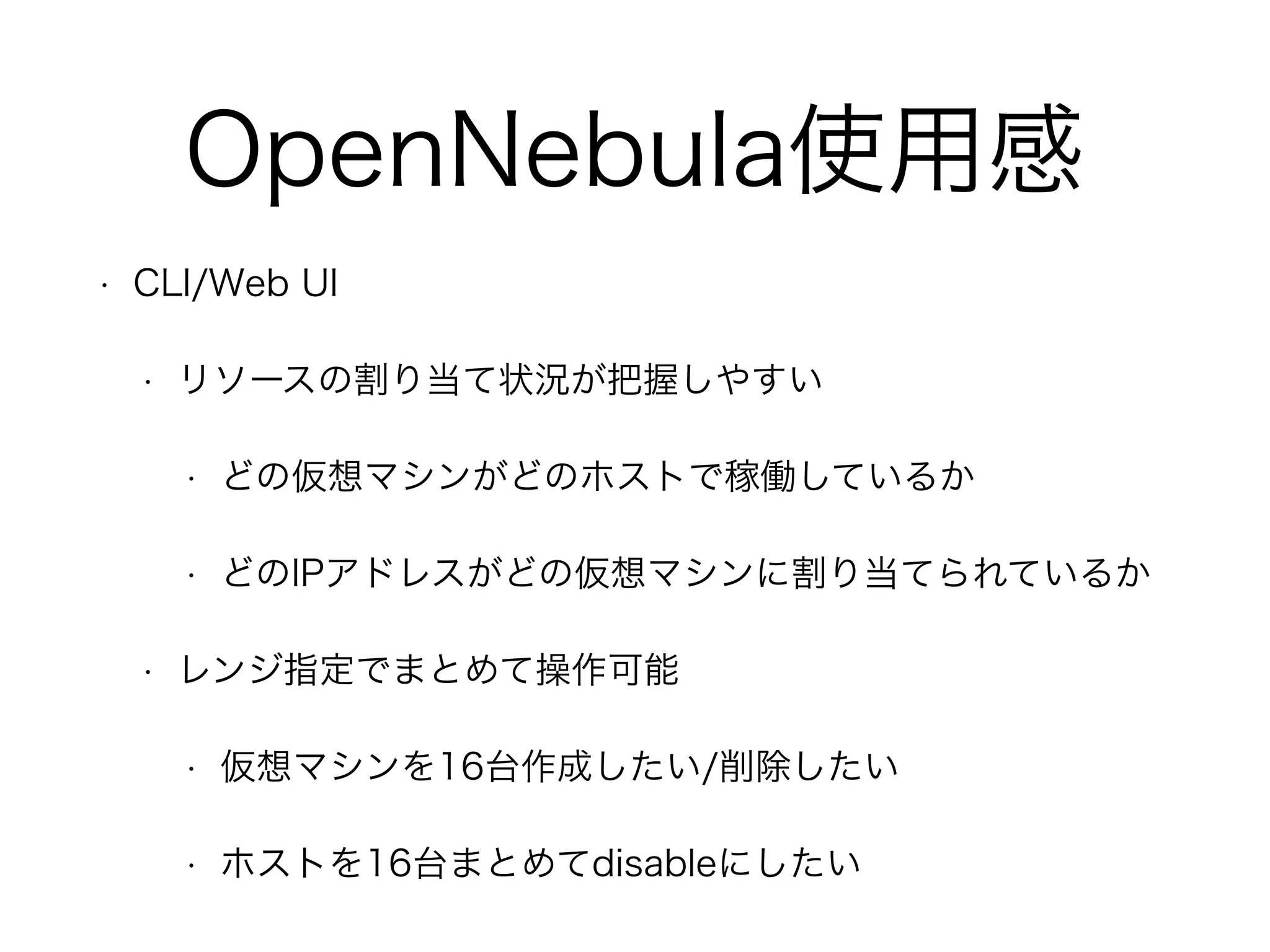

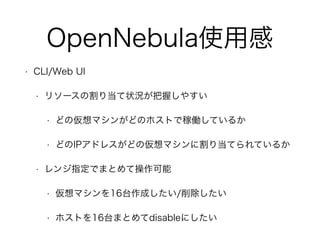

- 52. OpenNebula使用感 • CLI/WebUI • リソースの割り当て状況が把握しやすい • どの仮想マシンがどのホストで稼働しているか • どのIPアドレスがどの仮想マシンに割り当てられているか • レンジ指定でまとめて操作可能 • 仮想マシンを16台作成したい/削除したい • ホストを16台まとめてdisableにしたい

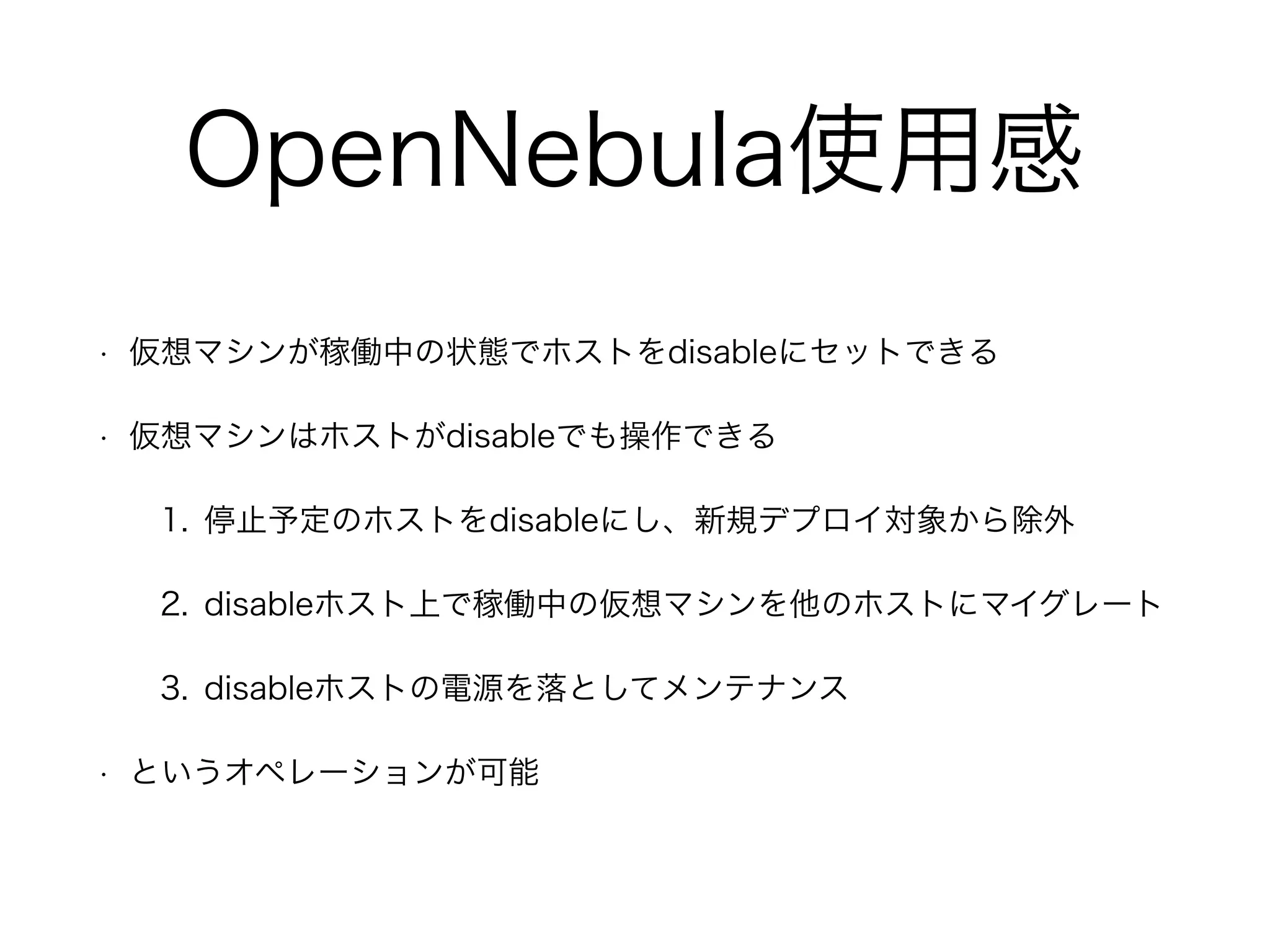

- 53. OpenNebula使用感 • 仮想マシンが稼働中の状態でホストをdisableにセットできる • 仮想マシンはホストがdisableでも操作できる 1. 停止予定のホストをdisableにし、新規デプロイ対象から除外 2. disableホスト上で稼働中の仮想マシンを他のホストにマイグレート 3. disableホストの電源を落としてメンテナンス • というオペレーションが可能

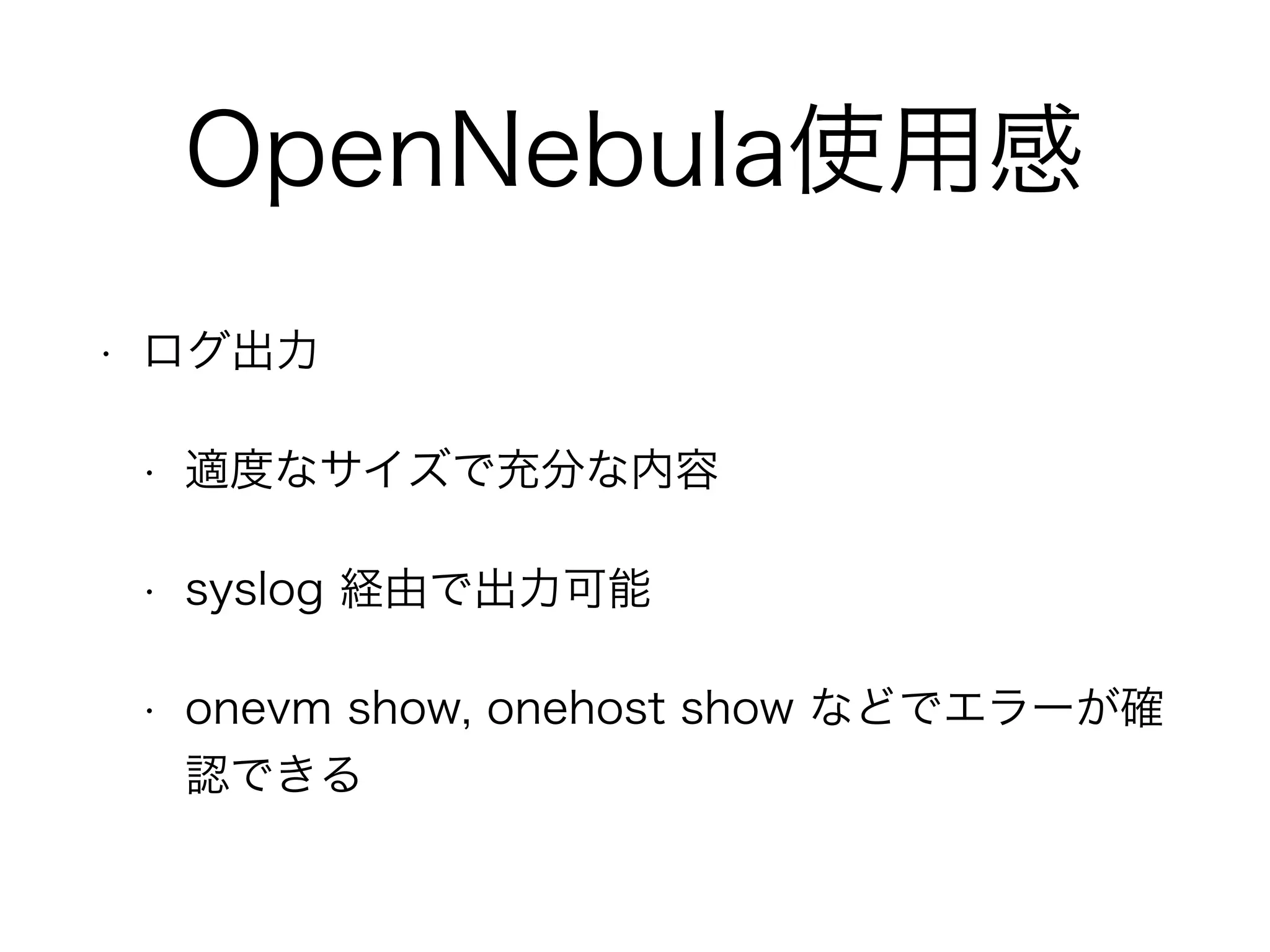

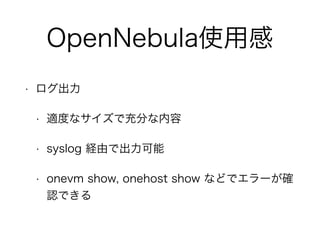

- 54. OpenNebula使用感 • ログ出力 • 適度なサイズで充分な内容 • syslog 経由で出力可能 • onevm show, onehost show などでエラーが確 認できる

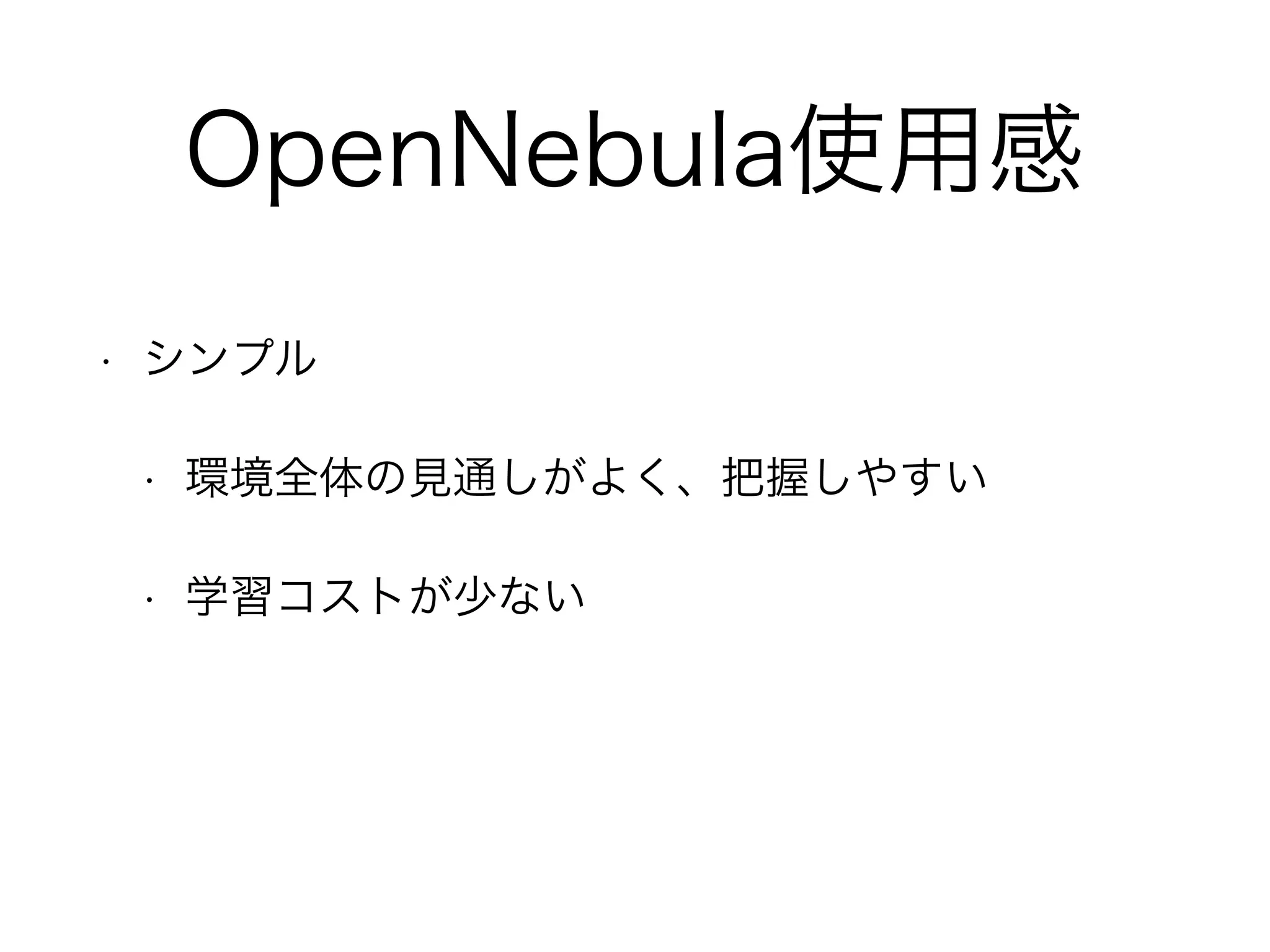

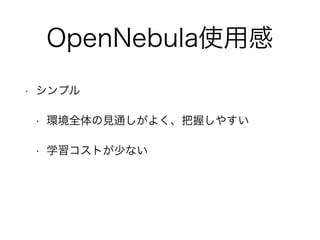

- 55. OpenNebula使用感 • シンプル • 環境全体の見通しがよく、把握しやすい • 学習コストが少ない

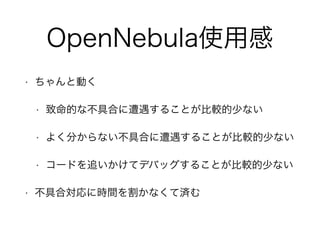

- 56. OpenNebula使用感 • ちゃんと動く • 致命的な不具合に遭遇することが比較的少ない • よく分からない不具合に遭遇することが比較的少ない • コードを追いかけてデバッグすることが比較的少ない • 不具合対応に時間を割かなくて済む

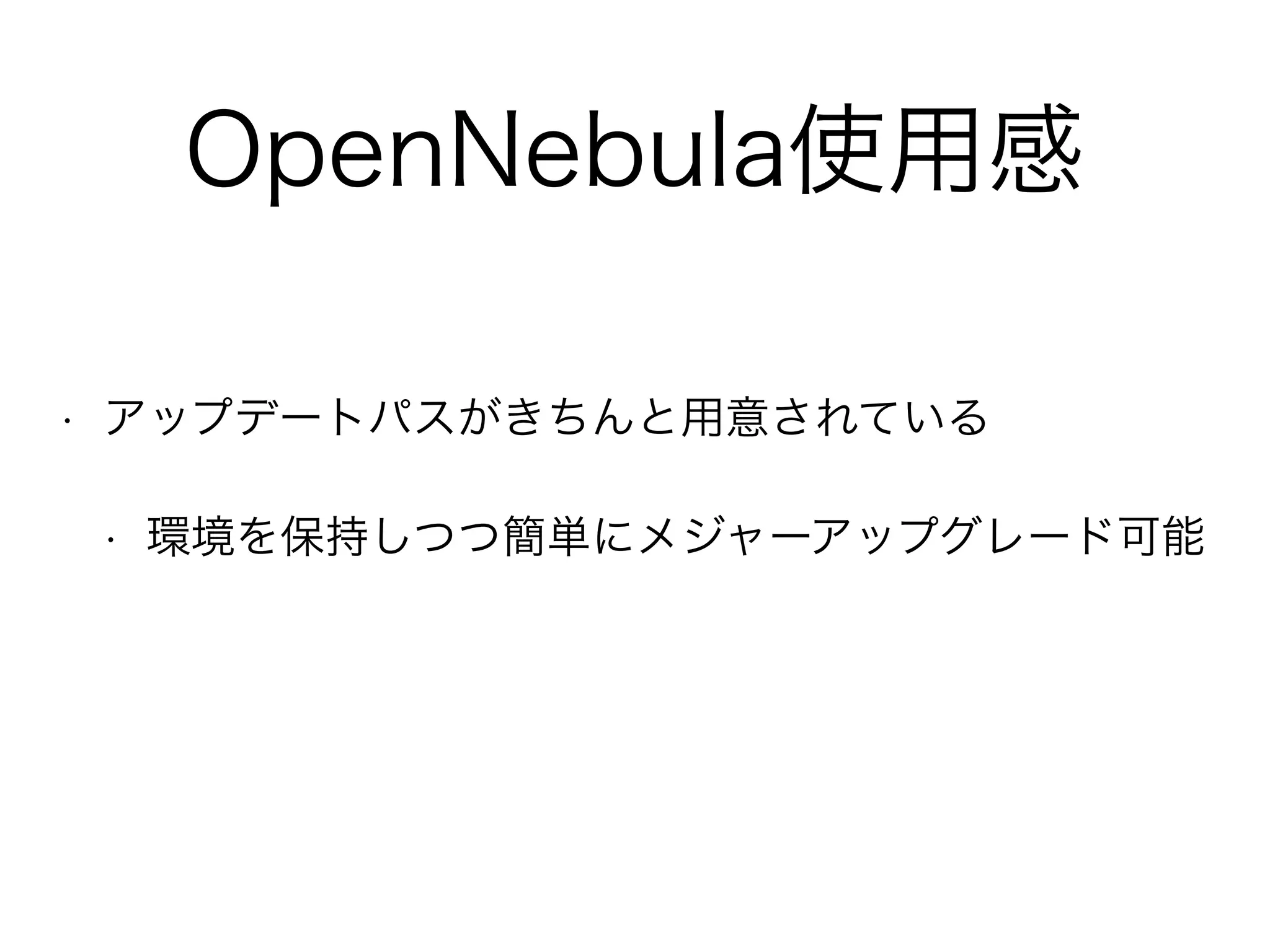

- 57. OpenNebula使用感 • アップデートパスがきちんと用意されている • 環境を保持しつつ簡単にメジャーアップグレード可能
