Nawet najbardziej zaawansowane, profesjonalne aplikacje stają się łatwe w obsłudze, gdy dysponujesz odpowiednim podręcznikiem. Książka "AutoCAD 2004 Pierwsze kroki" to pozycja skierowana do osób, które z AutoCAD-em stykają się po raz pierwszy. Napisana w przystępny sposób, bez zagłębiania się w wyrafinowane niuanse i detale, pozwoli Ci szybko rozpocząć tworzenie własnych projektów w jednym z najpopularniejszych narzędzi CAD. Książka może służyć do samodzielnej nauki, jest też doskonałym podręcznikiem, który z powodzeniem może być wykorzystywany na kursach AutoCAD-a w jego najnowszej wersji. * Stwórz swój pierwszy rysunek. * Poznaj podstawowe obiekty AutoCAD-a, takie jak: odcinek, prostokąt, okrąg, łuk, wielobok, polilinia, obszar i pierścień. * Naucz się oglądać rysunek wykorzystując wygodne narzędzia AutoCAD-a, takie jak: powiększanie i zmniejszanie, szybkie powiększanie, powiększanie okna, powiększanie do zakresu i do granic oraz przesuwanie rysunku na ekranie. * Zadbaj o dokładność swojej pracy stosując punkty charakterystyczne, takie jak: środek, koniec, punkt przecięcia, punkt styczny itp. Zapoznaj się również ze śledzeniem punktów charakterystycznych. * Naucz się usuwać i modyfikować obiekty przez ich przesuwanie, kopiowanie, odcinanie, wydłużanie, zaokrąglanie, fazowanie, rozciąganie, skalowanie, obracanie i odbicie lustrzane. * Zwiększ czytelność rysunku stosując kreski różnego typu i różnej grubości. * Zastosuj skok i siatkę w celu poprawienia dokładności rysunku. * Wykonaj automatyczne kreskowanie obszarów zamkniętych. * Poznaj właściwości obiektów oraz zastosuj menedżera właściwości służącego do ich modyfikacji. * Umieść na rysunku czytelne napisy i wymiary. * Naucz się tworzyć i wstawiać bloki oraz wykorzystaj warstwy. * Usprawnij rysowanie posługując się centrum danych projektowych. * Wydrukuj rysunek.

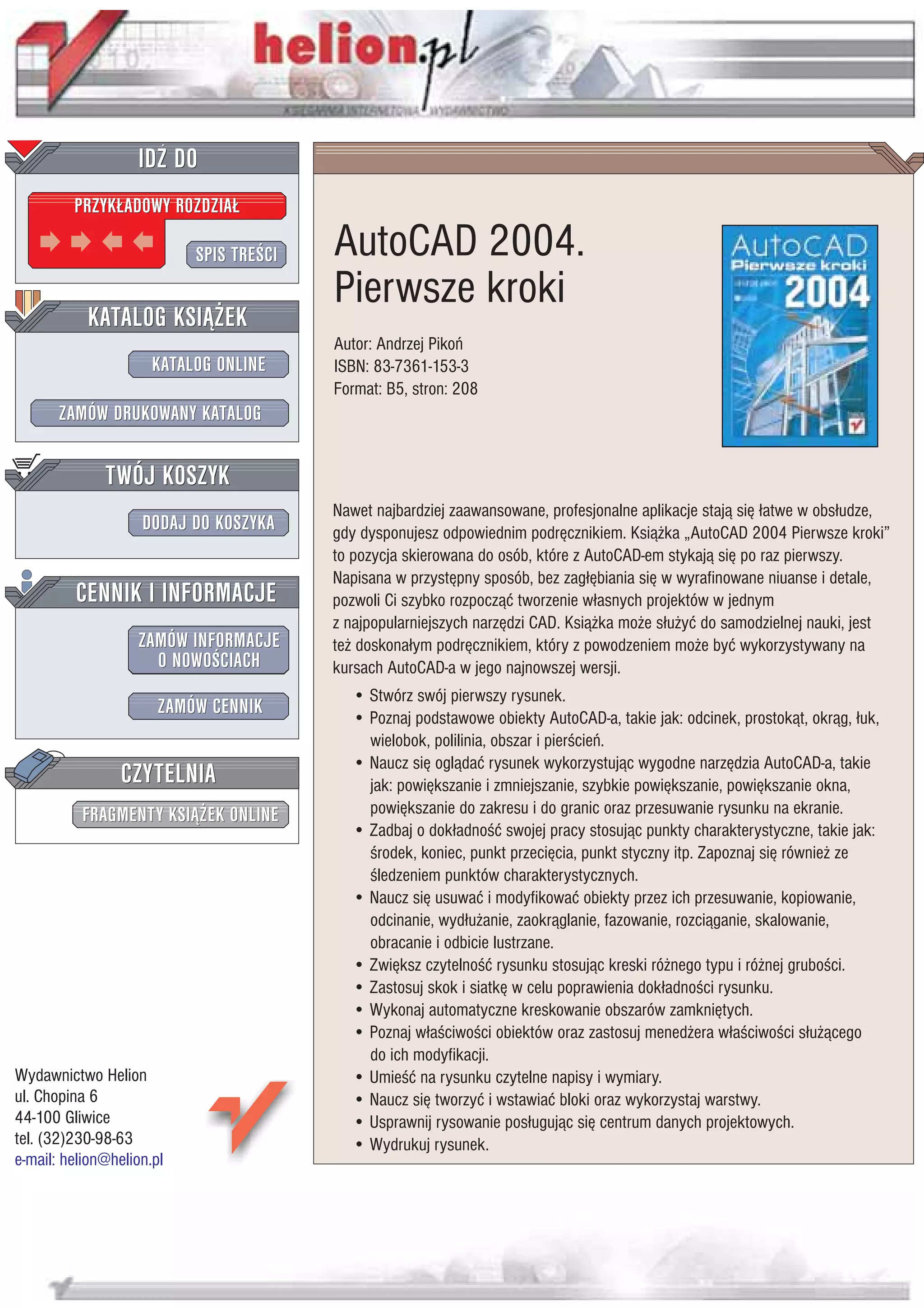

1. IDZ DO
PRZYK£ADOWY ROZDZIA£
SPIS TRE CI AutoCAD 2004.
Pierwsze kroki
KATALOG KSI¥¯EK
Autor: Andrzej Pikoñ
KATALOG ONLINE ISBN: 83-7361-153-3
Format: B5, stron: 208
ZAMÓW DRUKOWANY KATALOG
TWÓJ KOSZYK
Nawet najbardziej zaawansowane, profesjonalne aplikacje staj¹ siê ³atwe w obs³udze,
DODAJ DO KOSZYKA gdy dysponujesz odpowiednim podrêcznikiem. Ksi¹¿ka „AutoCAD 2004 Pierwsze kroki”
to pozycja skierowana do osób, które z AutoCAD-em stykaj¹ siê po raz pierwszy.
Napisana w przystêpny sposób, bez zag³êbiania siê w wyrafinowane niuanse i detale,
CENNIK I INFORMACJE pozwoli Ci szybko rozpocz¹æ tworzenie w³asnych projektów w jednym
z najpopularniejszych narzêdzi CAD. Ksi¹¿ka mo¿e s³u¿yæ do samodzielnej nauki, jest
ZAMÓW INFORMACJE te¿ doskona³ym podrêcznikiem, który z powodzeniem mo¿e byæ wykorzystywany na
O NOWO CIACH kursach AutoCAD-a w jego najnowszej wersji.
• Stwórz swój pierwszy rysunek.
ZAMÓW CENNIK • Poznaj podstawowe obiekty AutoCAD-a, takie jak: odcinek, prostok¹t, okr¹g, ³uk,
wielobok, polilinia, obszar i pier cieñ.
CZYTELNIA • Naucz siê ogl¹daæ rysunek wykorzystuj¹c wygodne narzêdzia AutoCAD-a, takie
jak: powiêkszanie i zmniejszanie, szybkie powiêkszanie, powiêkszanie okna,
FRAGMENTY KSI¥¯EK ONLINE powiêkszanie do zakresu i do granic oraz przesuwanie rysunku na ekranie.
• Zadbaj o dok³adno æ swojej pracy stosuj¹c punkty charakterystyczne, takie jak:
rodek, koniec, punkt przeciêcia, punkt styczny itp. Zapoznaj siê równie¿ ze
ledzeniem punktów charakterystycznych.
• Naucz siê usuwaæ i modyfikowaæ obiekty przez ich przesuwanie, kopiowanie,
odcinanie, wyd³u¿anie, zaokr¹glanie, fazowanie, rozci¹ganie, skalowanie,
obracanie i odbicie lustrzane.
• Zwiêksz czytelno æ rysunku stosuj¹c kreski ró¿nego typu i ró¿nej grubo ci.
• Zastosuj skok i siatkê w celu poprawienia dok³adno ci rysunku.
• Wykonaj automatyczne kreskowanie obszarów zamkniêtych.
• Poznaj w³a ciwo ci obiektów oraz zastosuj mened¿era w³a ciwo ci s³u¿¹cego
do ich modyfikacji.
Wydawnictwo Helion • Umie æ na rysunku czytelne napisy i wymiary.
ul. Chopina 6 • Naucz siê tworzyæ i wstawiaæ bloki oraz wykorzystaj warstwy.
44-100 Gliwice • Usprawnij rysowanie pos³uguj¹c siê centrum danych projektowych.
tel. (32)230-98-63 • Wydrukuj rysunek.
e-mail: helion@helion.pl

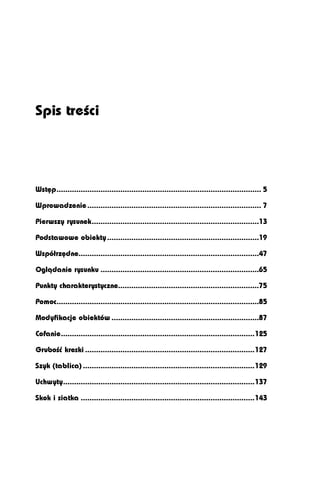

2. Spis treści
Wstęp............................................................................................. 5
Wprowadzenie ............................................................................... 7
Pierwszy rysunek............................................................................13
Podstawowe obiekty .....................................................................19
Współrzędne..................................................................................47
Oglądanie rysunku ........................................................................65
Punkty charakterystyczne................................................................75
Pomoc............................................................................................85
Modyfikacje obiektów ...................................................................87
Cofanie........................................................................................125
Grubość kreski .............................................................................127
Szyk (tablica) ..............................................................................129
Uchwyty.......................................................................................137
Skok i siatka ...............................................................................143

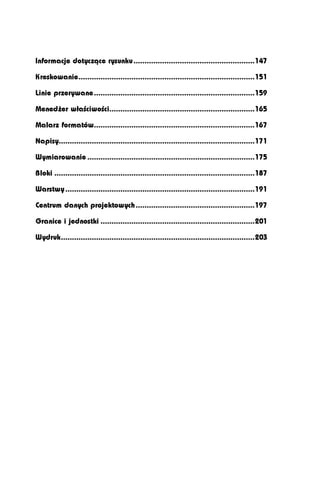

3. Informacje dotyczące rysunku .......................................................147
Kreskowanie................................................................................151
Linie przerywane.........................................................................159
Menedżer właściwości..................................................................165
Malarz formatów.........................................................................167
Napisy.........................................................................................171
Wymiarowanie ............................................................................175
Bloki ...........................................................................................187
Warstwy ......................................................................................191
Centrum danych projektowych ......................................................197
Granice i jednostki ......................................................................201
Wydruk........................................................................................203

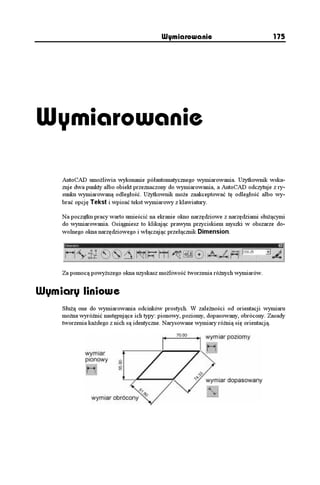

4. Wymiarowanie 175
Wymiarowanie
AutoCAD umo liwia wykonanie półautomatycznego wymiarowania. U ytkownik wska-
zuje dwa punkty albo obiekt przeznaczony do wymiarowania, a AutoCAD odczytuje z ry-
sunku wymiarowaną odległość. U ytkownik mo e zaakceptować tę odległość albo wy-
brać opcję Tekst i wpisać tekst wymiarowy z klawiatury.
Na początku pracy warto umieścić na ekranie okno narzędziowe z narzędziami słu ącymi
do wymiarowania. Osiągniesz to klikając prawym przyciskiem myszki w obszarze do-
wolnego okna narzędziowego i włączając przełącznik Dimension.
Za pomocą powy szego okna uzyskasz mo liwość tworzenia ró nych wymiarów.
Wymiary liniowe
Słu ą one do wymiarowania odcinków prostych. W zale ności od orientacji wymiaru
mo na wyró nić następujące ich typy: pionowy, poziomy, dopasowany, obrócony. Zasady
tworzenia ka dego z nich są identyczne. Narysowane wymiary ró nią się orientacją.

5. 176 AutoCAD 2004. Pierwsze kroki
Narysuj trójkąt prostokątny o bokach: 30, 40, 50, a następnie zwymiaruj jego wszystkie
boki.
Rozpocznij od wymiaru poziomego.
Command:
Specify first extension line origin or <select object>:
naciśnij prawy przycisk myszy
Select object to dimension: P1
Specify dimension line location or[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: P2
Następnie narysuj wymiar pionowy.
Command:

6. Wymiarowanie 177
Specify first extension line origin or <select object>:
naciśnij prawy przycisk myszy
Select object to dimension: P3
Specify dimension line location or[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: P4
Narysuj wymiar dopasowany.
Command:
Specify first extension line origin or <select object>:
naciśnij prawy przycisk myszy
Select object to dimension: P5
Specify dimension line location or [Mtext/Text/Angle]: P6
Zwymiaruj odległość poziomą pomiędzy środkami okręgów.
Skorzystaj z wymiaru poziomego.
Command:

7. 178 AutoCAD 2004. Pierwsze kroki
Specify first extension line origin or <select object>: P1
Specify second extension line origin: P2
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
P3
W powy szym przykładzie wskazałeś na ekranie punkty, pomiędzy którymi został umiesz-
czony wymiar. Natomiast w przykładzie poprzednim nie wskazywałeś punktów tylko
obiekt, który automatycznie wyznaczał punkty wymiarowe.
Łańcuchy wymiarowe
W praktyce często będziesz u ywał łańcuchów wymiarowych. AutoCAD umo liwia ła-
twe rysowanie dwóch ich rodzajów: bazowych i szeregowych.
Tworzenie łańcucha rozpoczynasz od narysowania jednego wymiaru liniowego, który
wyznacza bazę dla łańcucha bazowego lub początek łańcucha szeregowego. Następnie
rysujesz dalsze jego elementy.
Zwymiaruj element za pomocą łańcucha bazowego i szeregowego.

8. Wymiarowanie 179
Rozpocznij od narysowania wymiaru poziomego.
Command:
Specify first extension line origin or <select object>: ENTER
Select object to dimension: P1
Specify dimension line location or[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: P2
Następnie narysuj łańcuch bazowy.
Command:

9. 180 AutoCAD 2004. Pierwsze kroki
Specify a second extension line origin or [Undo/Select] <Select>: P3
Specify a second extension line origin or [Undo/Select] <Select>: P4
Specify a second extension line origin or [Undo/Select] <Select>: ENTER
Select base dimension: ENTER
Rysowanie łańcucha szeregowego rozpocznij od narysowania wymiaru poziomego.
Command:
Specify first extension line origin or <select object>:
naciśnij prawy przycisk myszy
Select object to dimension: P5
Specify dimension line location or[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: P6
Narysuj szeregowy łańcuch wymiarowy.
Command:

10. Wymiarowanie 181
Specify a second extension line origin or [Undo/Select] <Select>: P7
Specify a second extension line origin or [Undo/Select] <Select>: P8
Specify a second extension line origin or [Undo/Select] <Select>: ENTER
Select continued dimension: ENTER
Podczas tworzenia wymiaru poziomego wybierałeś element jeszcze przed rozpoczęciem
rysowania łańcucha. Miejsce wyboru tego elementu jest istotne – jego bli szy koniec wy-
znacza linię bazową oraz linię początkową łańcucha wymiarowego.
Je eli łańcuch wymiarowy będzie rozbudowywany w prawo, wskazać trzeba odcinek
z lewej strony. Je eli natomiast będzie on rozbudowywany w lewo, trzeba wskazać od-
cinek z prawej strony.
Wymiary promieniowe
Wymiary promieniowe słu ą do wymiarowania promienia oraz średnicy okręgów i łu-
ków. Umo liwiają one równie zaznaczenie środka okręgu i łuku. Wyró niamy trzy ro-
dzaje wymiarów promieniowych, są to: średnica, promień, znacznik środka.

11. 182 AutoCAD 2004. Pierwsze kroki
Zwymiaruj promień zaokrąglenia.
Command:
Select arc or circle: P1
Dimension text = 15
Specify dimension line location or [Mtext/Text/Angle]: P2
Wymiar kątowy
Za pomocą tej funkcji wymiarujemy kąt, który mo e być wyznaczony przez dwa odcinki,
łuk lub trzy punkty.

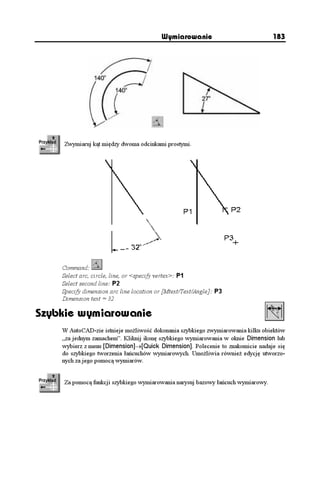

12. Wymiarowanie 183
Zwymiaruj kąt między dwoma odcinkami prostymi.
Command:
Select arc, circle, line, or <specify vertex>: P1
Select second line: P2
Specify dimension arc line location or [Mtext/Text/Angle]: P3
Dimension text = 32
Szybkie wymiarowanie
W AutoCAD-zie istnieje mo liwość dokonania szybkiego zwymiarowania kilku obiektów
„za jednym zamachem”. Kliknij ikonę szybkiego wymiarowania w oknie Dimension lub
wybierz z menu [Dimension]→[Quick Dimension]. Polecenie to znakomicie nadaje się
do szybkiego tworzenia łańcuchów wymiarowych. Umo liwia równie edycję utworzo-
nych za jego pomocą wymiarów.
Za pomocą funkcji szybkiego wymiarowania narysuj bazowy łańcuch wymiarowy.

13. 184 AutoCAD 2004. Pierwsze kroki
Command:
Select geometry to dimension: P1
Specify opposite corner: P2
Select geometry to dimension: naciśnij prawy przycisk myszy
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Editt/seTings] <Continuous>:b
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Editt/seTings] <Baseline>: P3
Za pomocą funkcji szybkiego wymiarowania narysuj łańcuch wymiarowy – taki jak na
rysunku.

14. Wymiarowanie 185
Command:
Select geometry to dimension: P1
Specify opposite corner: P2
Select geometry to dimension: naciśnij prawy przycisk myszy
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Editt/seTings] <Staggered>:s
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Editt/seTings] <Staggered>: P3
Za pomocą funkcji szybkiego wymiarowania zwymiaruj promienie czterech okręgów.

15. 186 AutoCAD 2004. Pierwsze kroki
Command:
Select geometry to dimension: P1
Specify opposite corner: P2
Select geometry to dimension: naciśnij prawy przycisk myszy
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Edit/seTings] <Staggered>:r
Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/
Diameter/datumPoint/Editt/seTings] <Radius>: P3
Wielkość wymiarów
W AutoCAD-zie istnieje mo liwość zmiany wielkości rysowanych wymiarów. Wpisz z
klawiatury DIMSCALE. W odpowiedzi na „Enter new value for DIMSCALE <1.0>:”
podaj współczynnik skali dla nowo-rysowanych wymiarów. Zmiana współczynnika nie
będzie dotyczyła wymiarów, które ju znajdują się na rysunku.
