Arduino led
1.
ARDUINOを使った センサーライト
2.

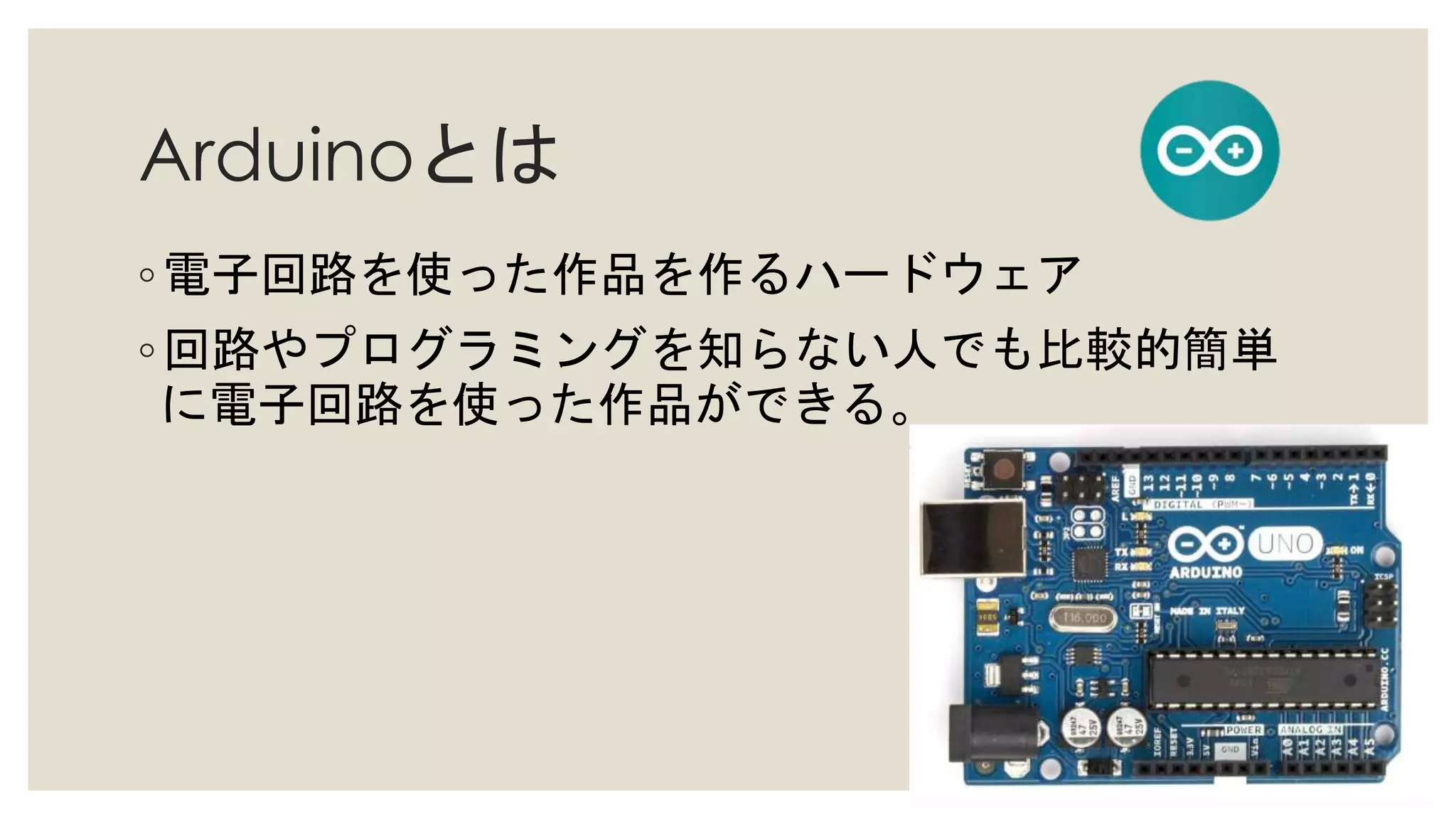

Arduinoとは ◦電子回路を使った作品を作るハードウェア ◦回路やプログラミングを知らない人でも比較的簡単 に電子回路を使った作品ができる。
3.

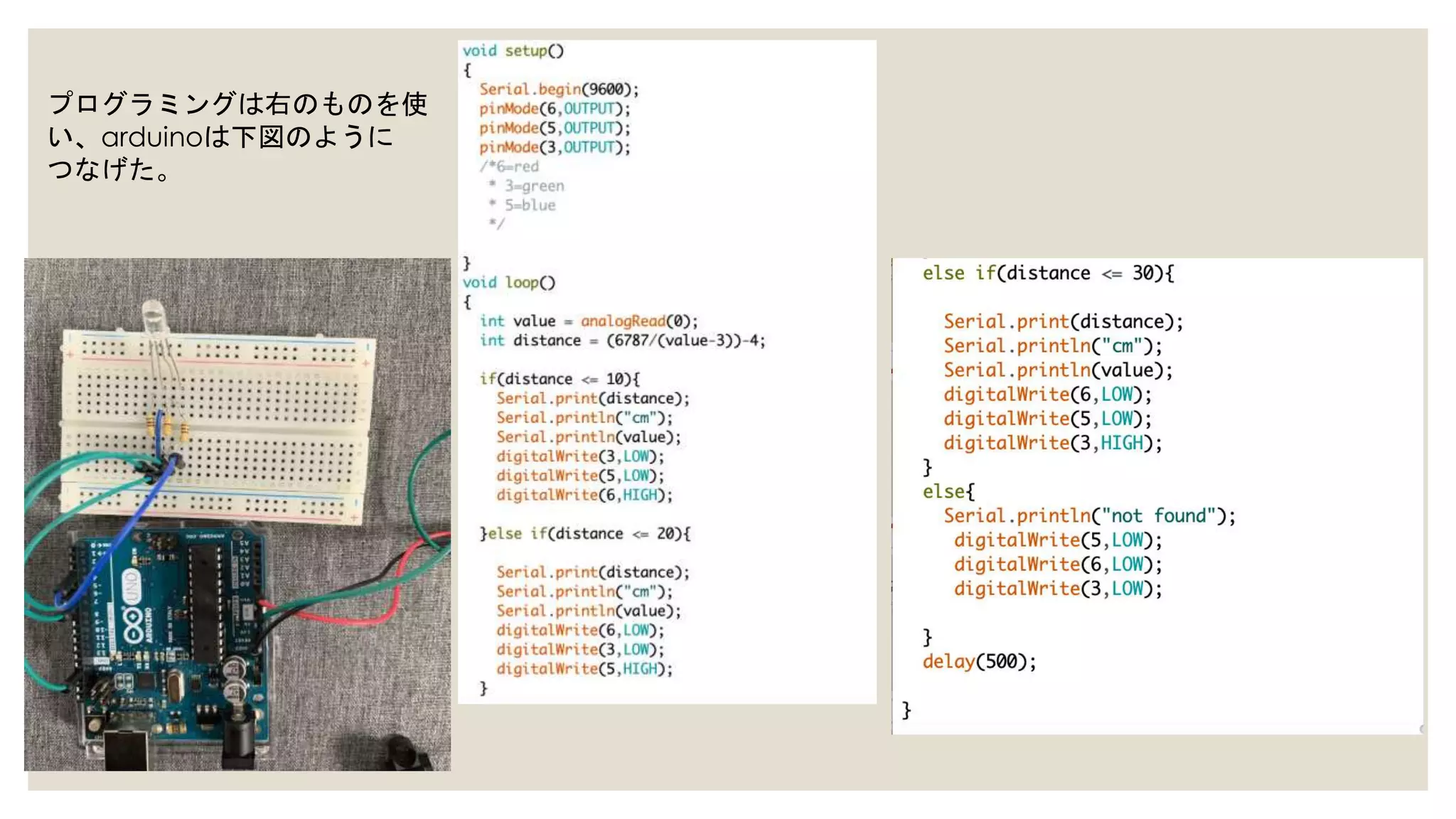

プログラミングは右のものを使 い、arduinoは下図のように つなげた。
4.

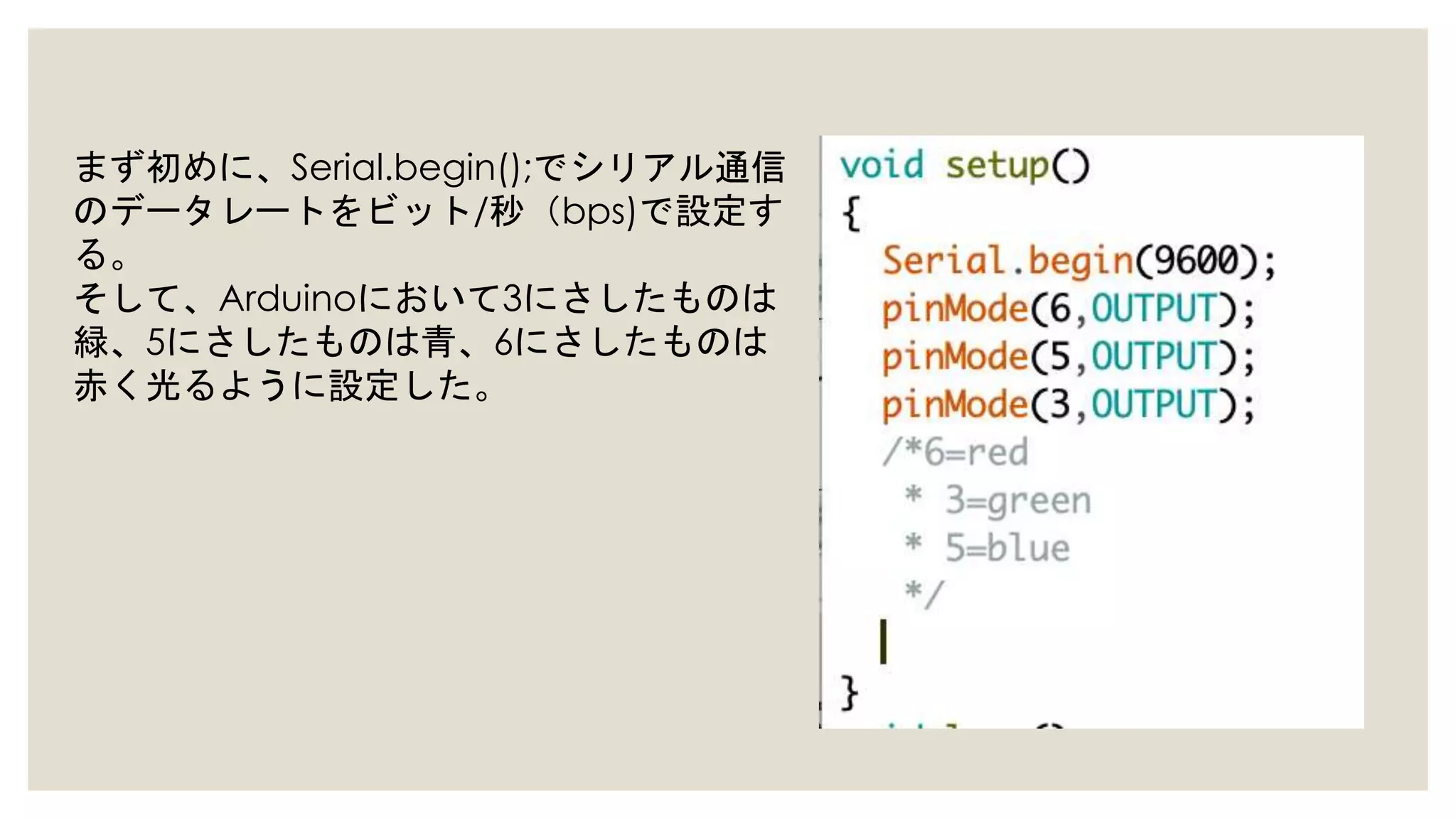

まず初めに、Serial.begin();でシリアル通信 のデータレートをビット/秒(bps)で設定す る。 そして、Arduinoにおいて3にさしたものは 緑、5にさしたものは青、6にさしたものは 赤く光るように設定した。
5.

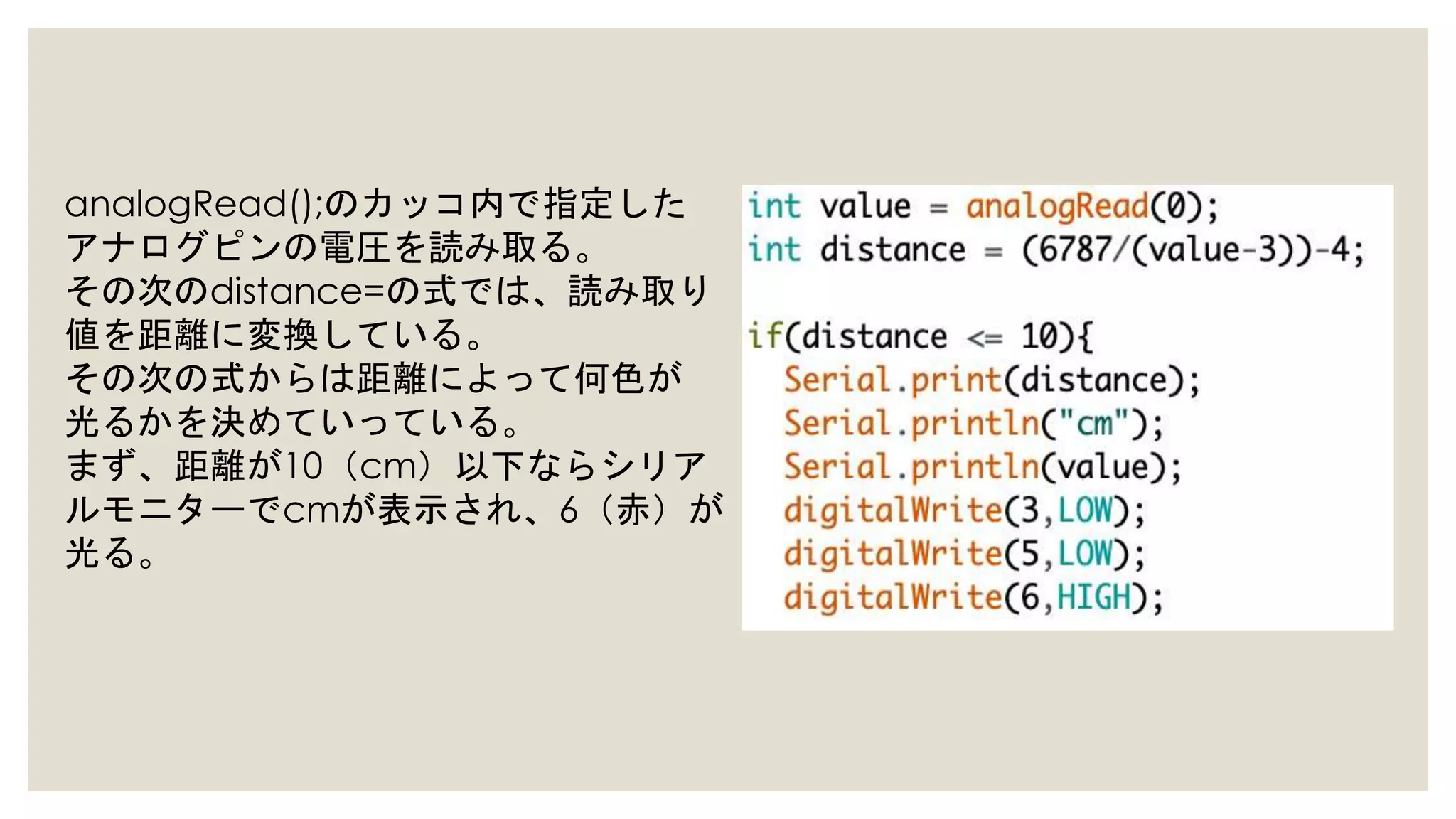

analogRead();のカッコ内で指定した アナログピンの電圧を読み取る。 その次のdistance=の式では、読み取り 値を距離に変換している。 その次の式からは距離によって何色が 光るかを決めていっている。 まず、距離が10(cm)以下ならシリア ルモニターでcmが表示され、6(赤)が 光る。
6.

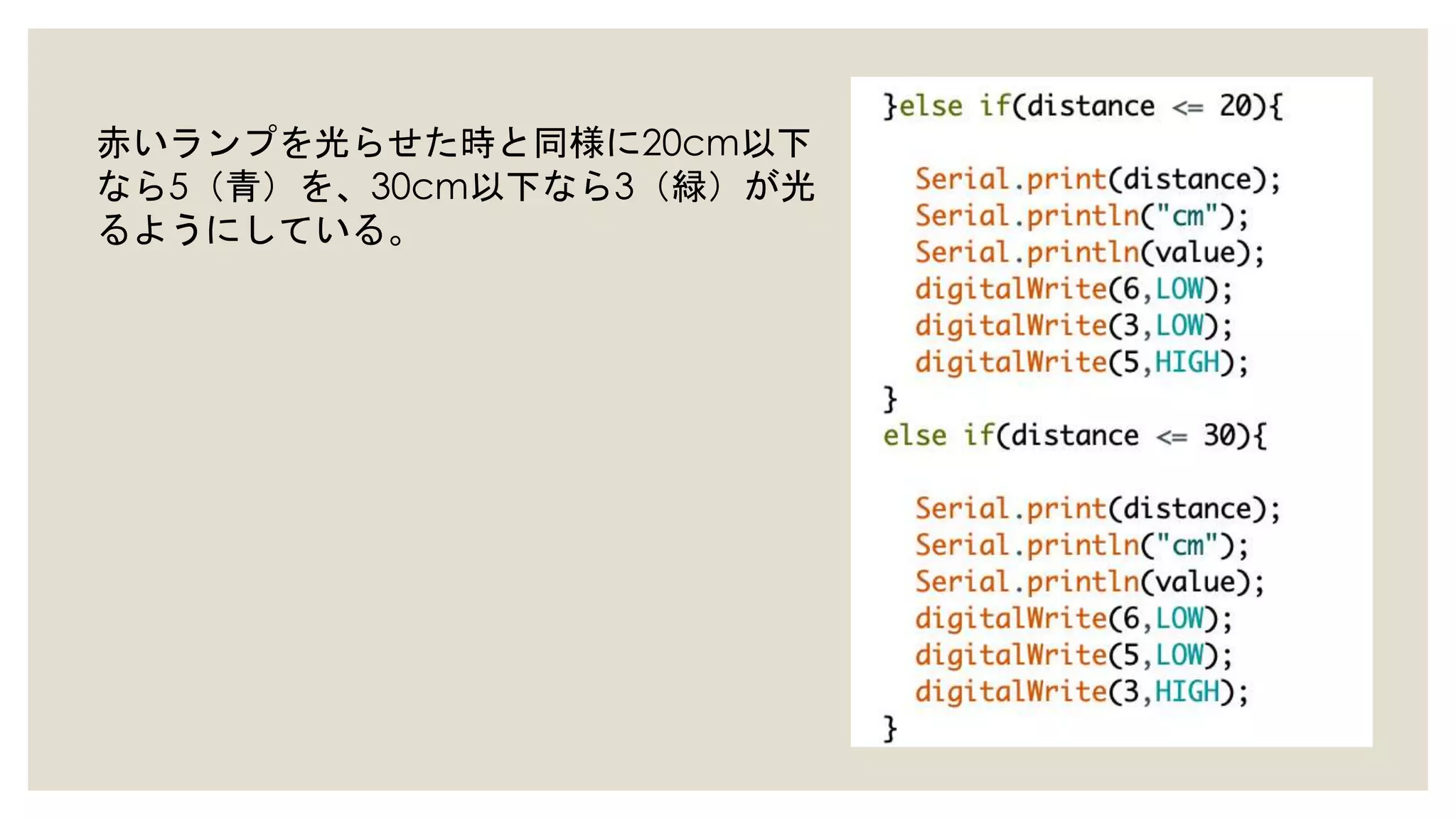

赤いランプを光らせた時と同様に20cm以下 なら5(青)を、30cm以下なら3(緑)が光 るようにしている。
7.

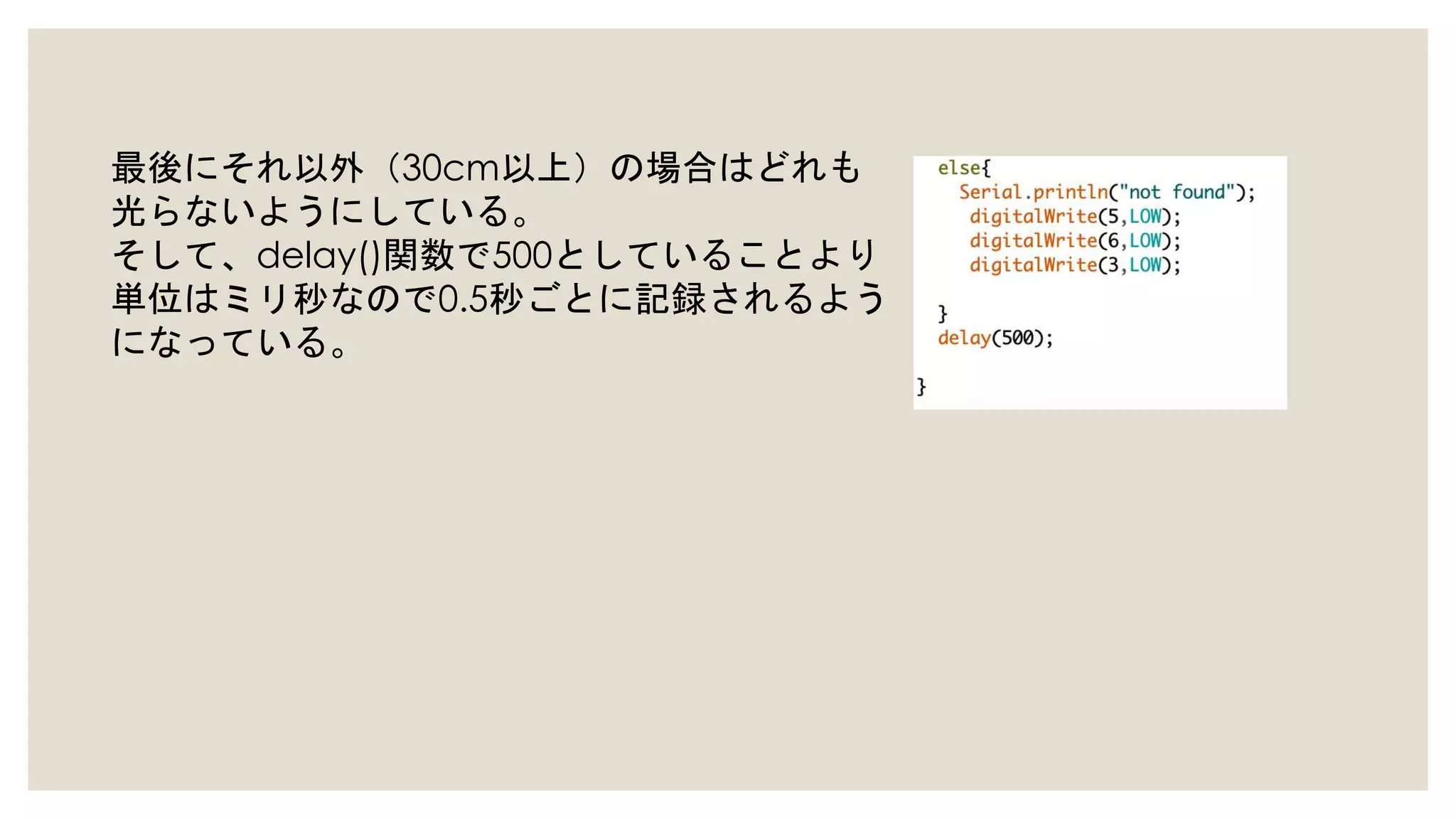

最後にそれ以外(30cm以上)の場合はどれも 光らないようにしている。 そして、delay()関数で500としていることより 単位はミリ秒なので0.5秒ごとに記録されるよう になっている。
8.

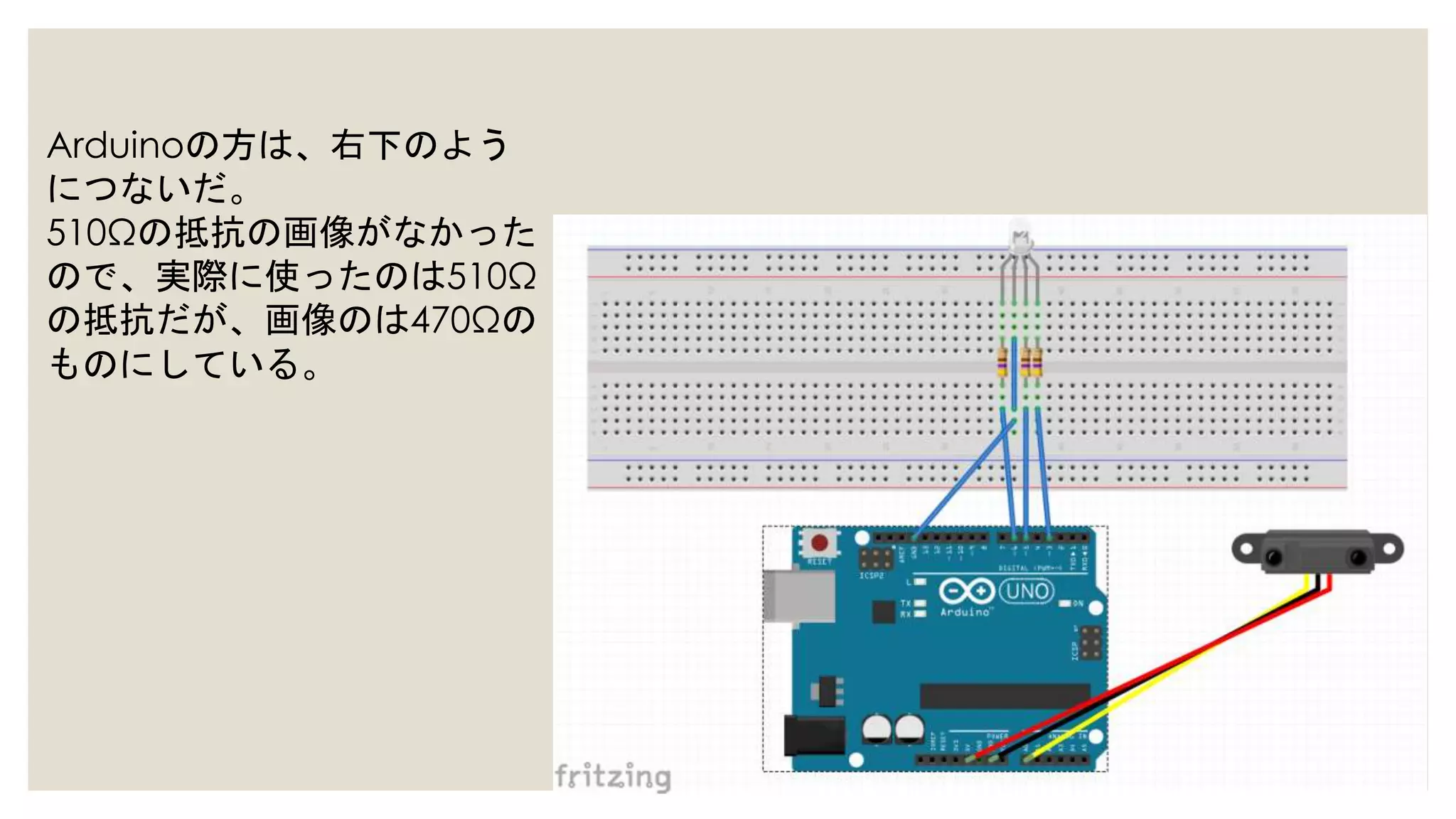

Arduinoの方は、右下のよう につないだ。 510Ωの抵抗の画像がなかった ので、実際に使ったのは510Ω の抵抗だが、画像のは470Ωの ものにしている。
