Dokumen ini membahas pemanfaatan Arduino sebagai alat data logger sederhana untuk mencatat data praktikum fisika secara otomatis. Dengan biaya yang terjangkau dan dukungan dari komunitas, alat ini dapat digunakan untuk berbagai sensor dan dapat membantu dalam pengembangan pembelajaran STEM. Proses pembuatan meliputi instalasi software, pembuatan rangkaian elektronik, dan pemrograman untuk mencatat serta menampilkan data ke komputer.

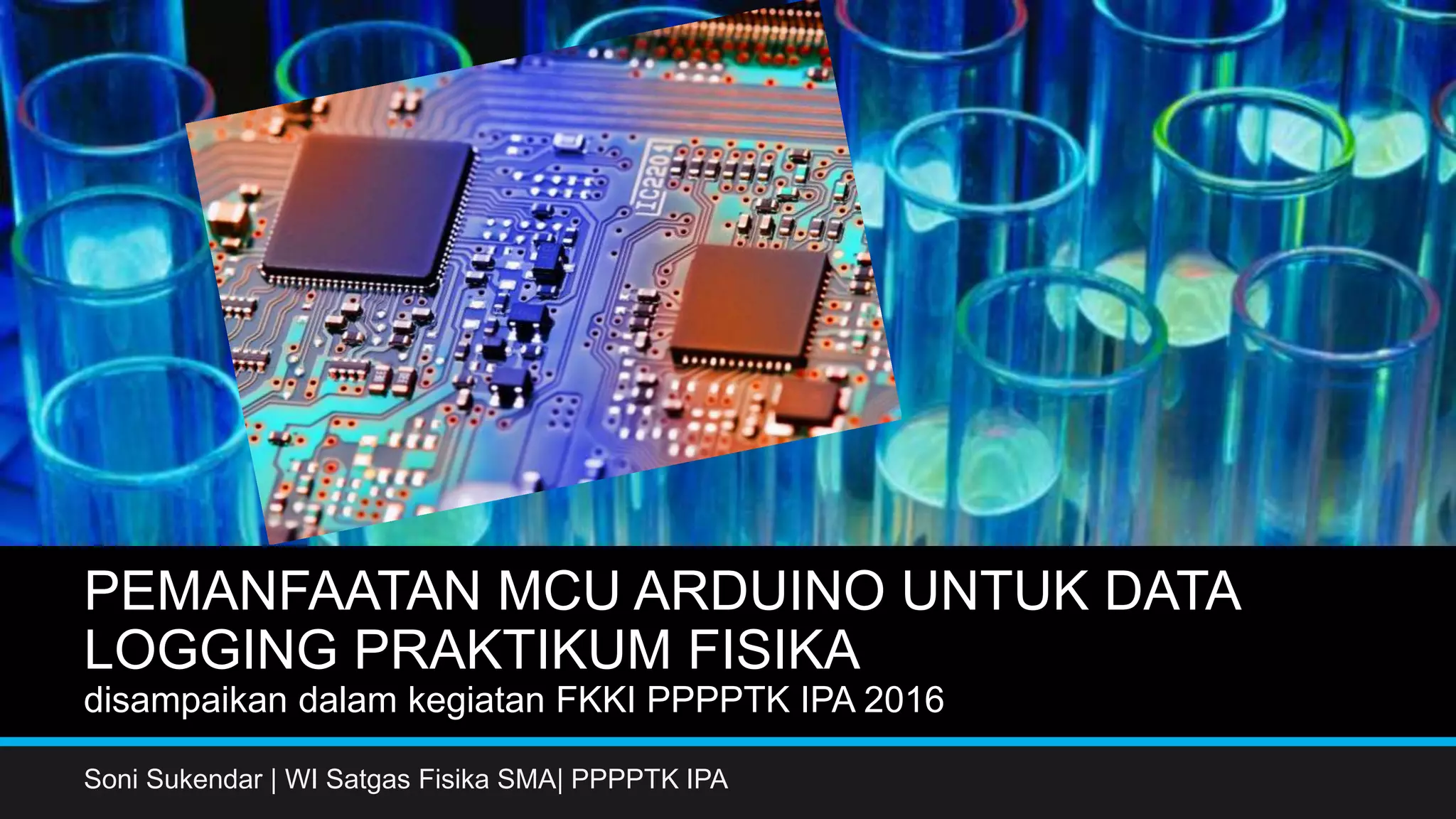

1. PEMANFAATAN MCU ARDUINO UNTUK DATA
LOGGING PRAKTIKUM FISIKA
disampaikan dalam kegiatan FKKI PPPPTK IPA 2016
Soni Sukendar | WI Satgas Fisika SMA| PPPPTK IPA

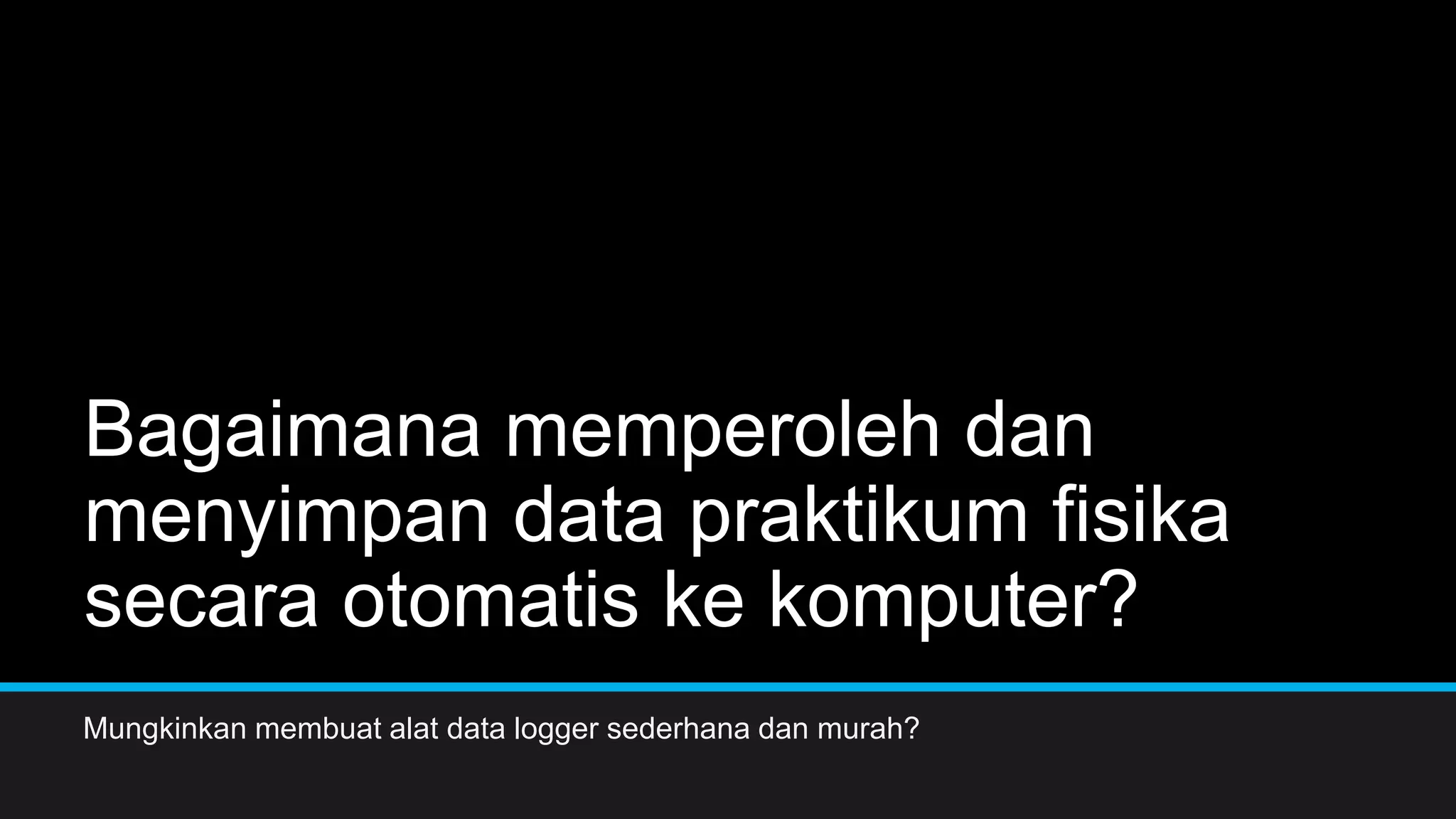

2. Bagaimana memperoleh dan
menyimpan data praktikum fisika
secara otomatis ke komputer?
Mungkinkan membuat alat data logger sederhana dan murah?

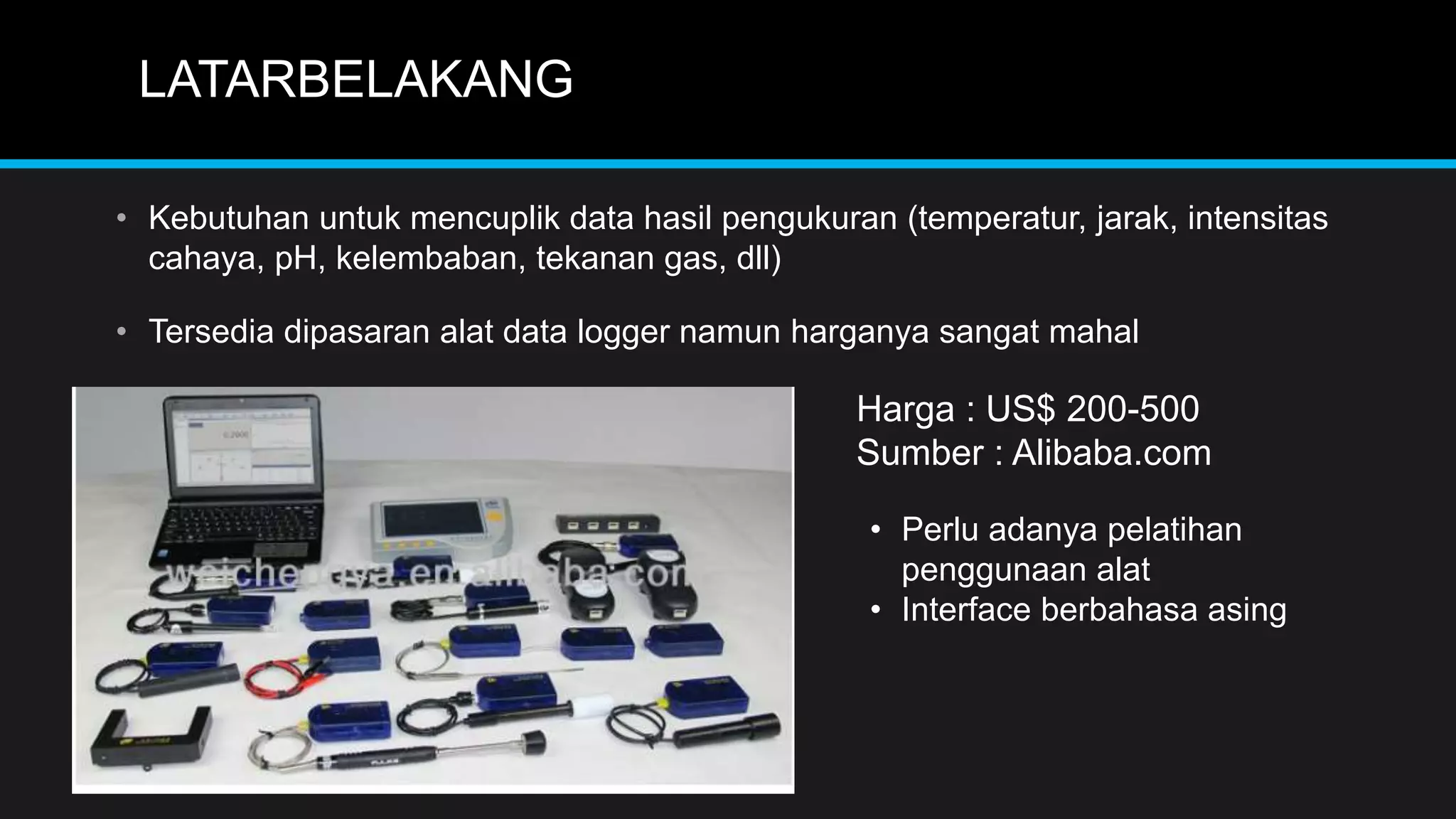

3. LATARBELAKANG
• Kebutuhan untuk mencuplik data hasil pengukuran (temperatur, jarak, intensitas
cahaya, pH, kelembaban, tekanan gas, dll)
• Tersedia dipasaran alat data logger namun harganya sangat mahal
Harga : US$ 200-500
Sumber : Alibaba.com
• Perlu adanya pelatihan
penggunaan alat
• Interface berbahasa asing

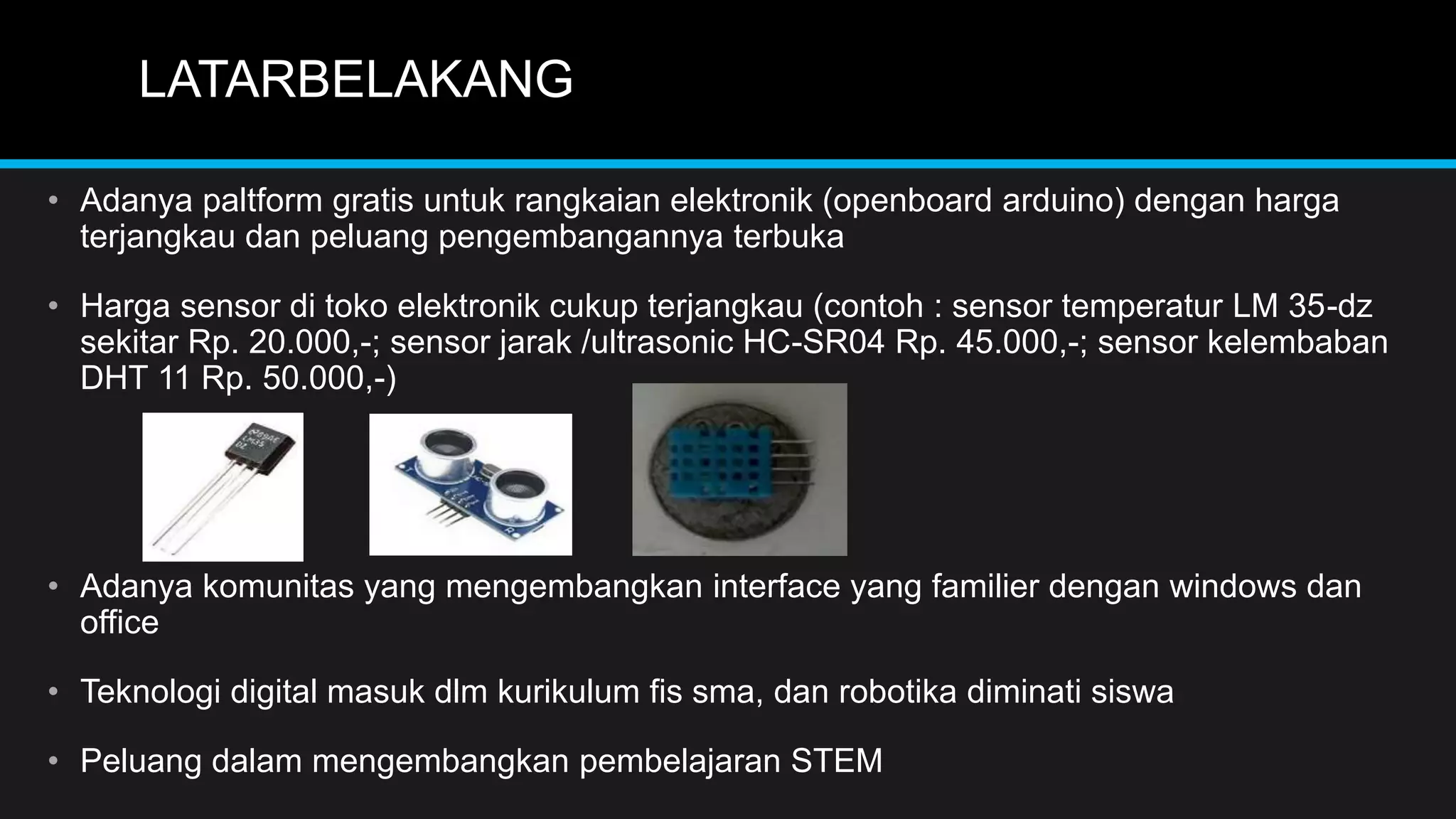

4. LATARBELAKANG
• Adanya paltform gratis untuk rangkaian elektronik (openboard arduino) dengan harga
terjangkau dan peluang pengembangannya terbuka
• Harga sensor di toko elektronik cukup terjangkau (contoh : sensor temperatur LM 35-dz
sekitar Rp. 20.000,-; sensor jarak /ultrasonic HC-SR04 Rp. 45.000,-; sensor kelembaban
DHT 11 Rp. 50.000,-)
• Adanya komunitas yang mengembangkan interface yang familier dengan windows dan
office
• Teknologi digital masuk dlm kurikulum fis sma, dan robotika diminati siswa
• Peluang dalam mengembangkan pembelajaran STEM

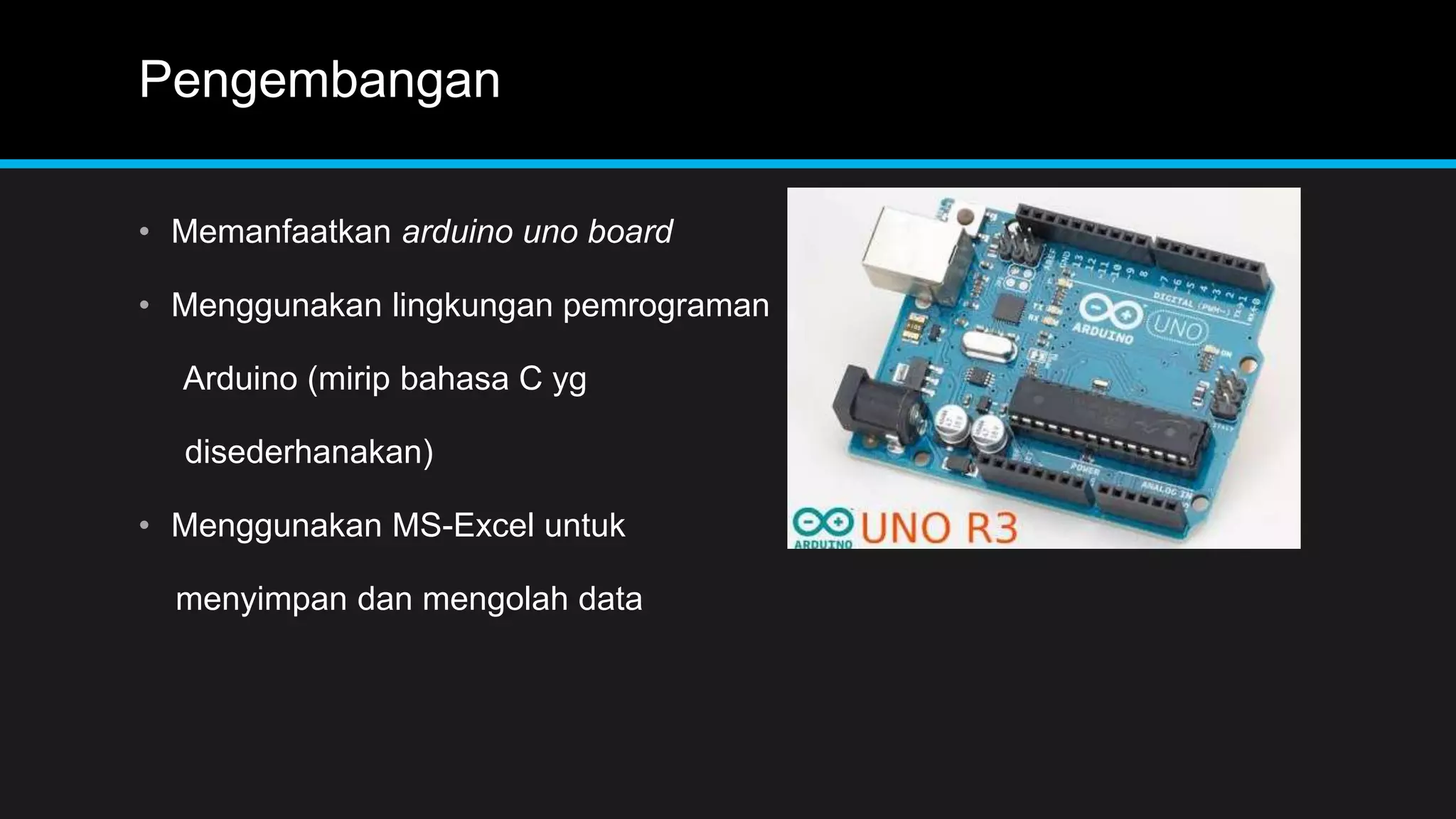

5. Pengembangan
• Memanfaatkan arduino uno board
• Menggunakan lingkungan pemrograman
Arduino (mirip bahasa C yg
disederhanakan)
• Menggunakan MS-Excel untuk
menyimpan dan mengolah data

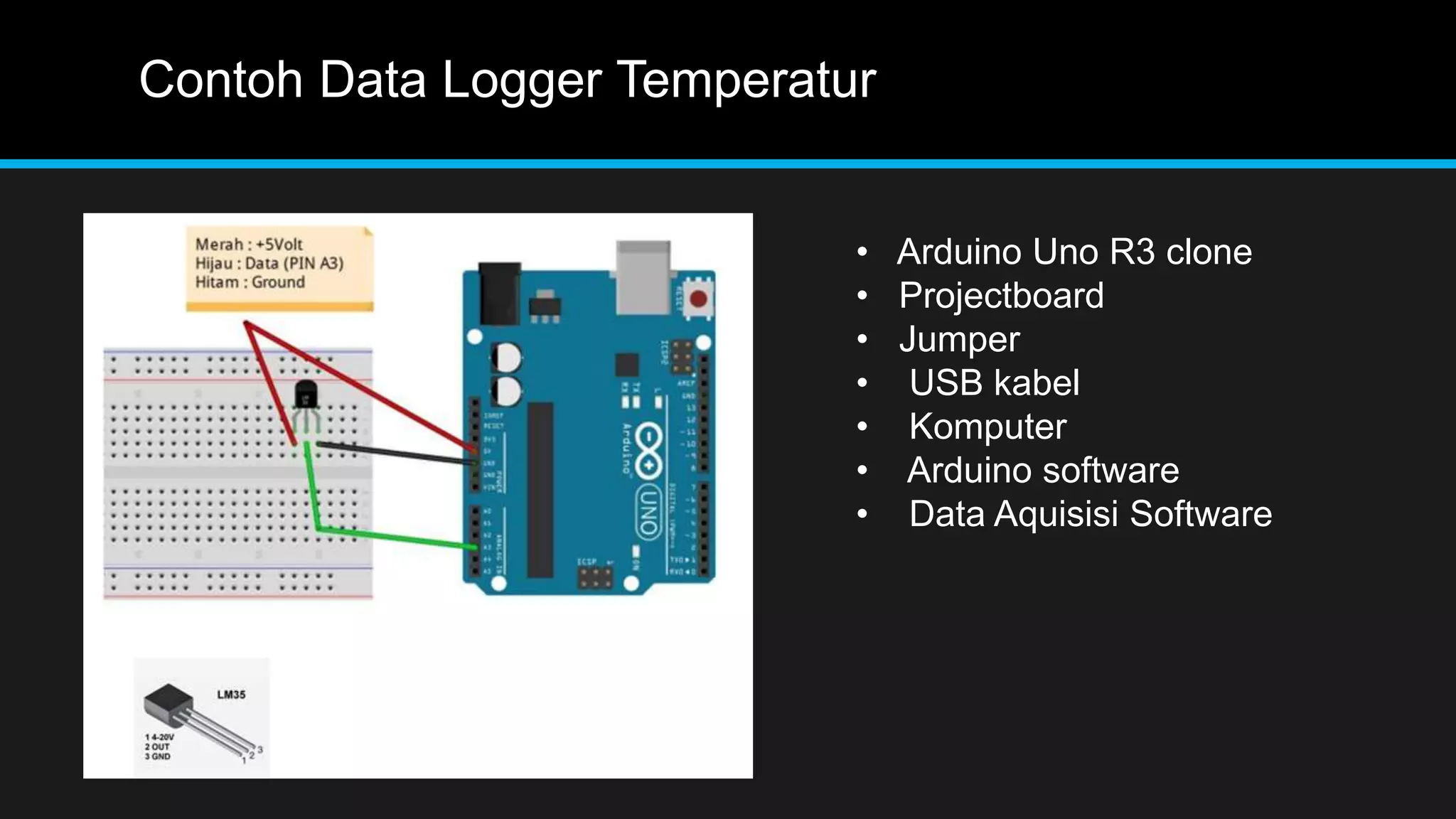

6. Contoh Data Logger Temperatur
• Arduino Uno R3 clone
• Projectboard
• Jumper
• USB kabel
• Komputer
• Arduino software
• Data Aquisisi Software

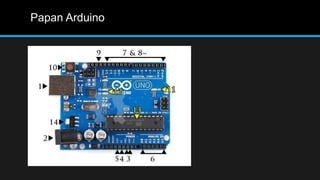

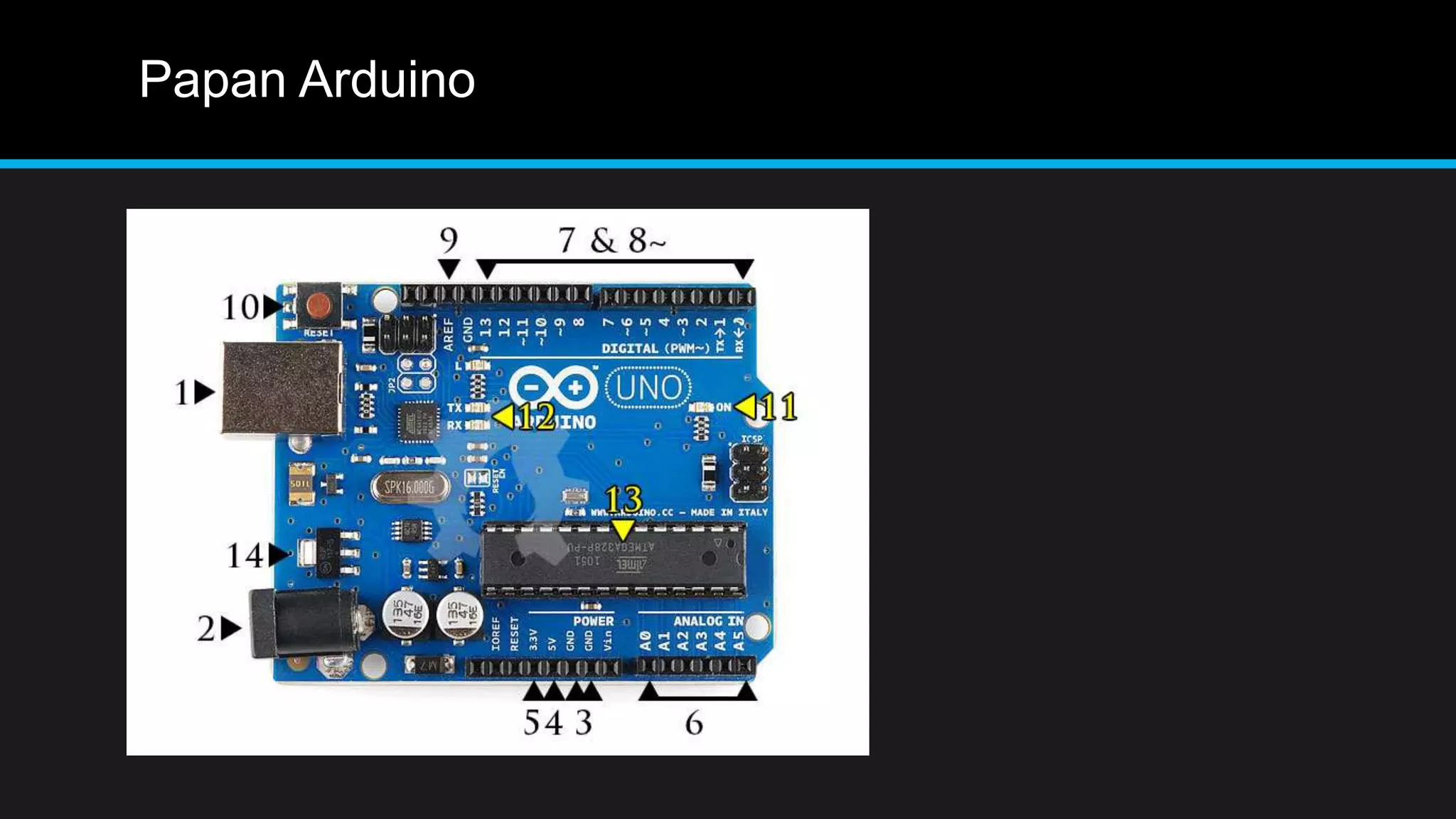

7. Papan Arduino

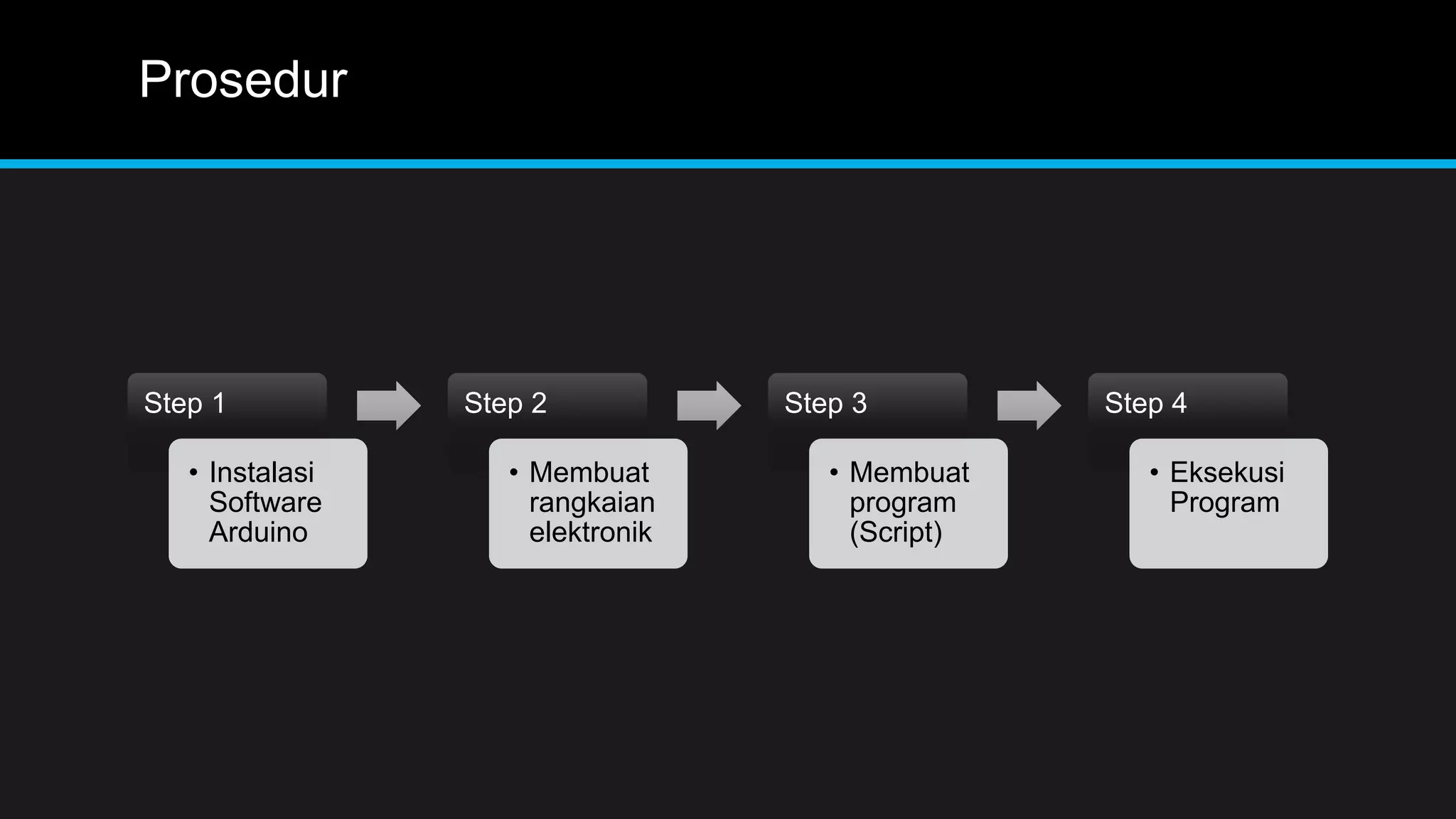

8. Prosedur
Step 1
• Instalasi
Software
Arduino

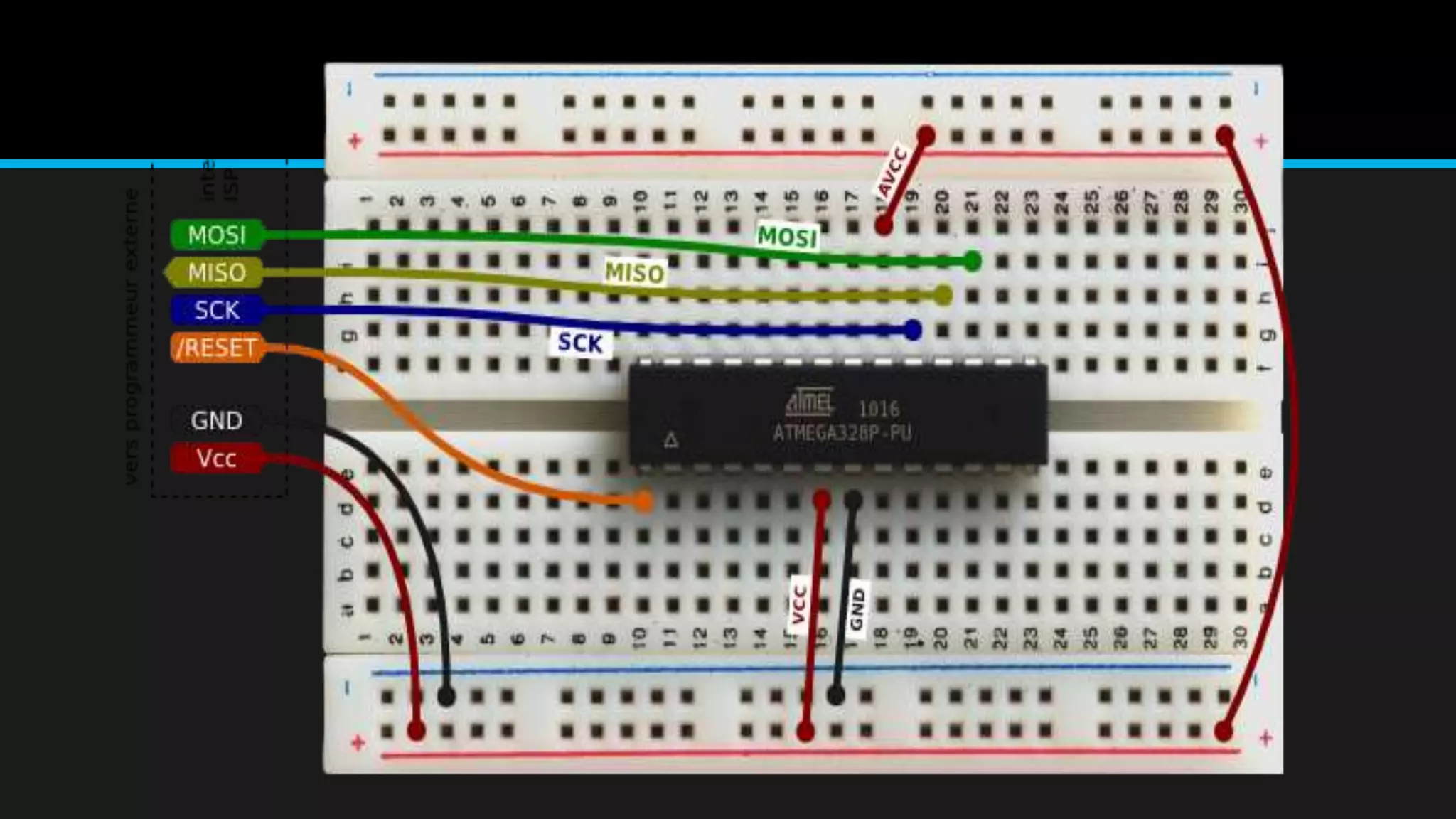

Step 2
• Membuat
rangkaian
elektronik
Step 3
• Membuat
program
(Script)
Step 4
• Eksekusi
Program

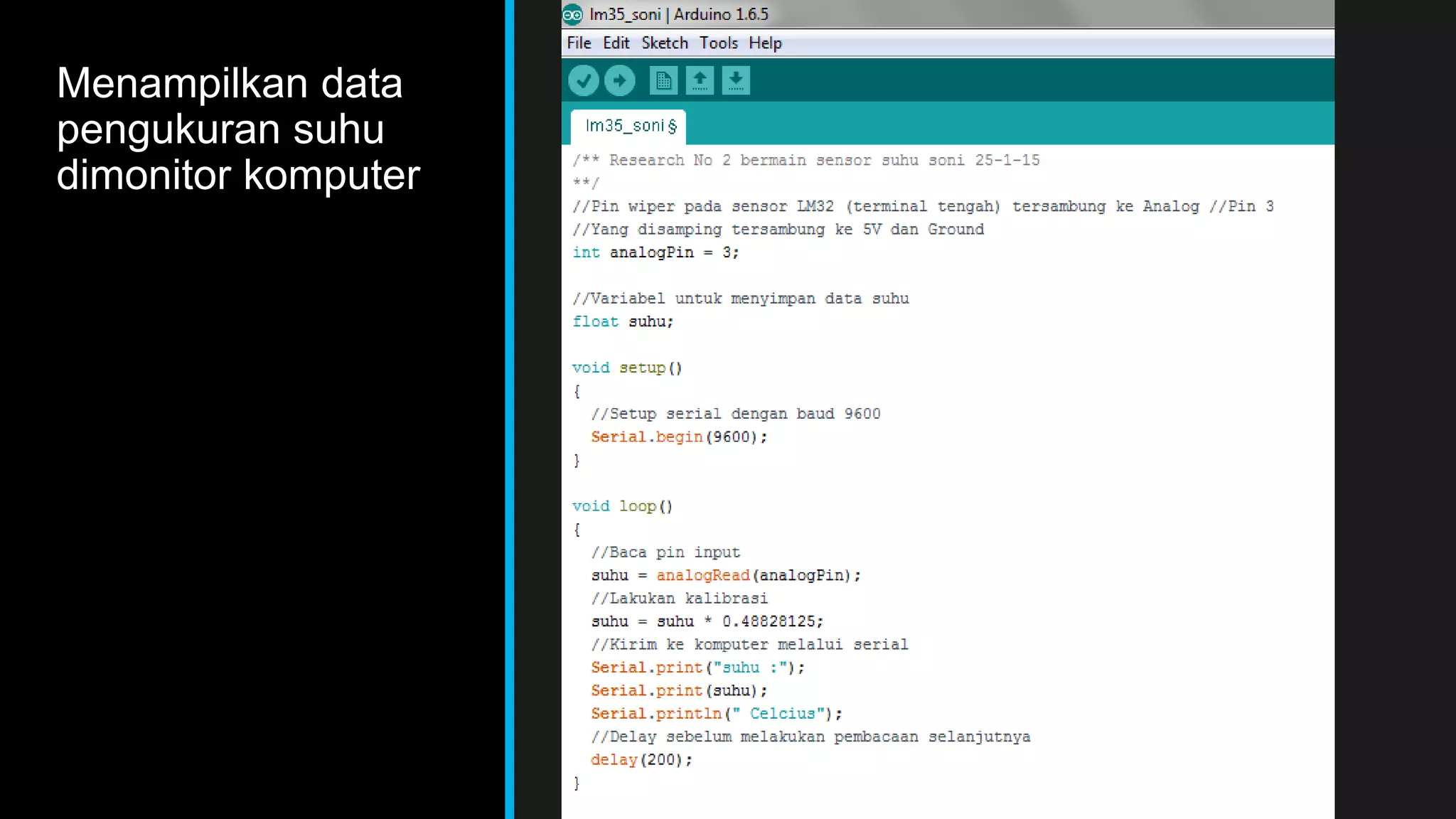

9. Menampilkan data
pengukuran suhu
dimonitor komputer

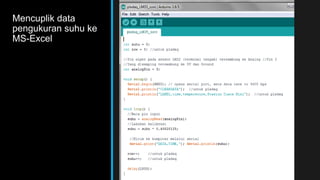

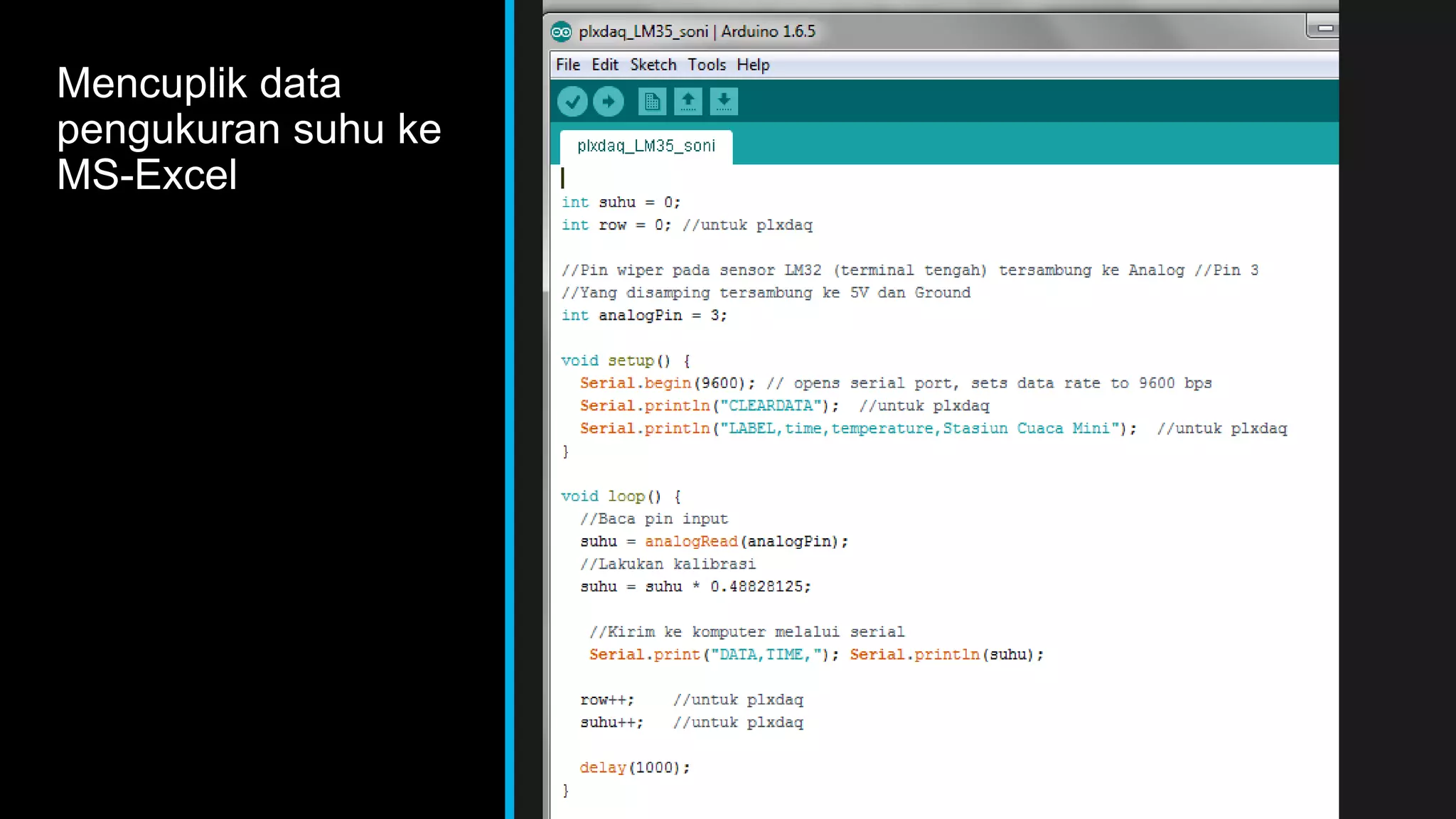

10. Mencuplik data
pengukuran suhu ke
MS-Excel

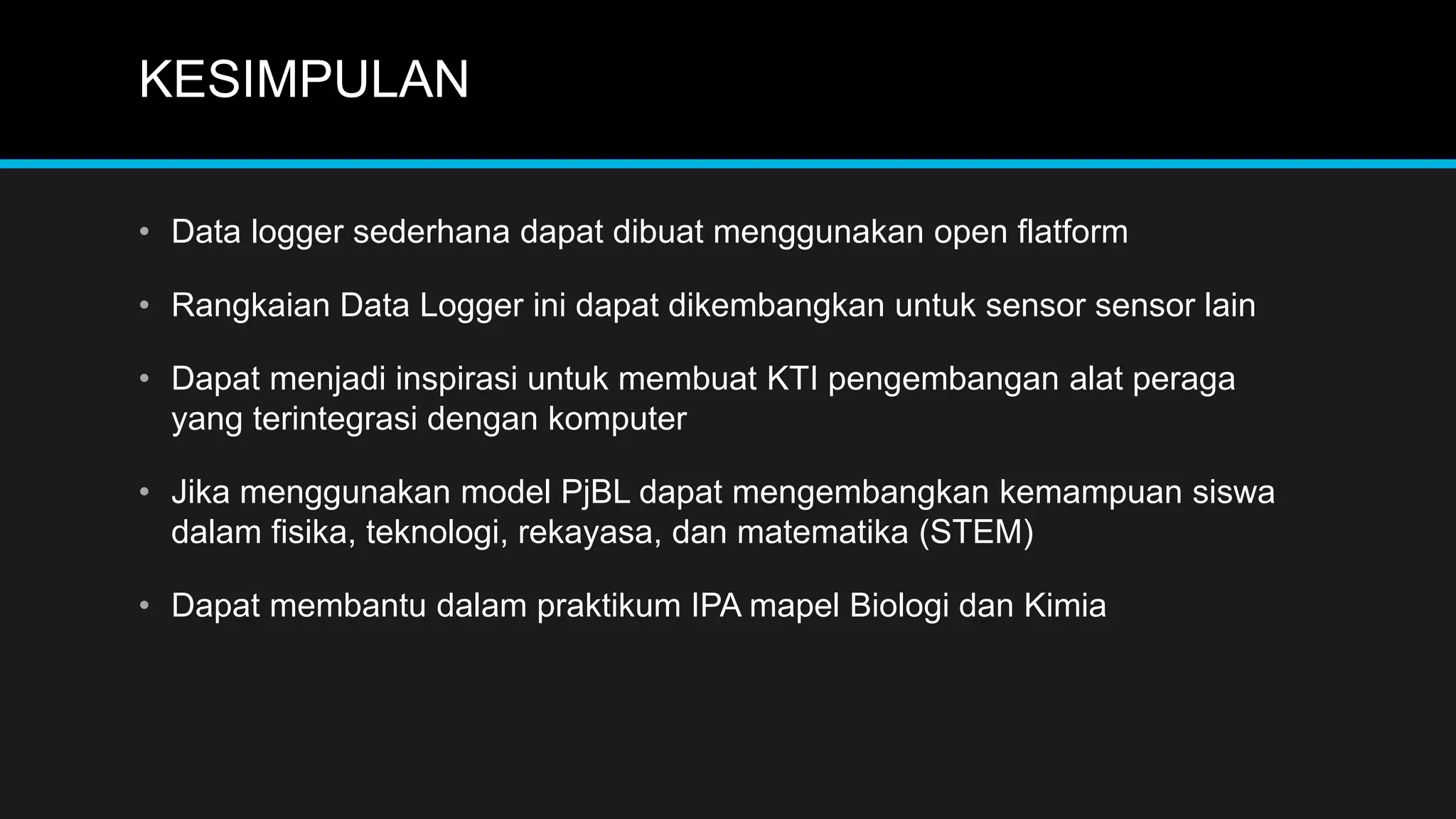

11. KESIMPULAN
• Data logger sederhana dapat dibuat menggunakan open flatform
• Rangkaian Data Logger ini dapat dikembangkan untuk sensor sensor lain
• Dapat menjadi inspirasi untuk membuat KTI pengembangan alat peraga
yang terintegrasi dengan komputer
• Jika menggunakan model PjBL dapat mengembangkan kemampuan siswa
dalam fisika, teknologi, rekayasa, dan matematika (STEM)
• Dapat membantu dalam praktikum IPA mapel Biologi dan Kimia

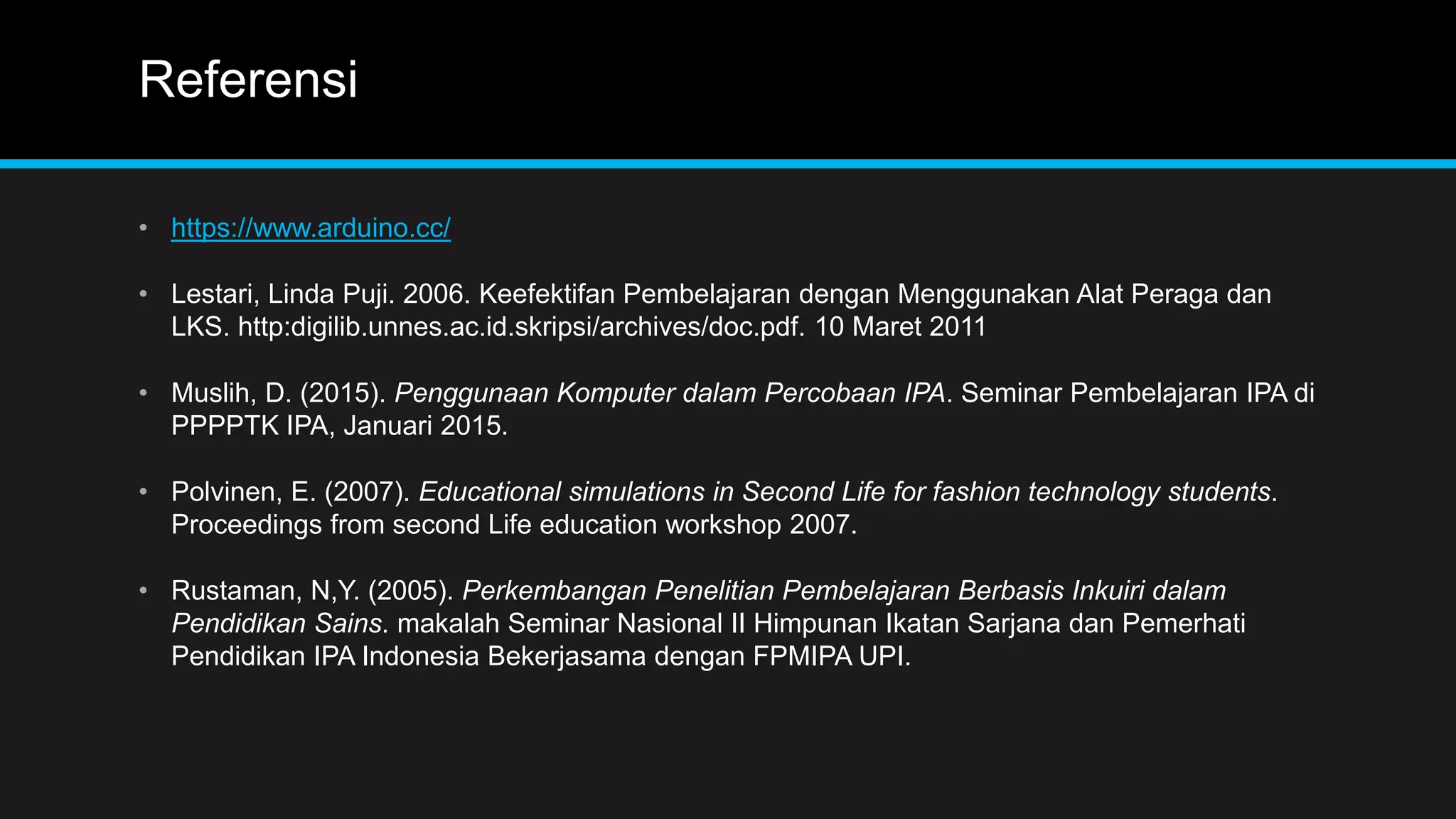

12. Referensi
• https://www.arduino.cc/
• Lestari, Linda Puji. 2006. Keefektifan Pembelajaran dengan Menggunakan Alat Peraga dan
LKS. http:digilib.unnes.ac.id.skripsi/archives/doc.pdf. 10 Maret 2011
• Muslih, D. (2015). Penggunaan Komputer dalam Percobaan IPA. Seminar Pembelajaran IPA di
PPPPTK IPA, Januari 2015.
• Polvinen, E. (2007). Educational simulations in Second Life for fashion technology students.
Proceedings from second Life education workshop 2007.
• Rustaman, N,Y. (2005). Perkembangan Penelitian Pembelajaran Berbasis Inkuiri dalam
Pendidikan Sains. makalah Seminar Nasional II Himpunan Ikatan Sarjana dan Pemerhati
Pendidikan IPA Indonesia Bekerjasama dengan FPMIPA UPI.
