ARグラスで 魅力的な絵作り
- 2. 2 1. ⾃⼰紹介 2. 会社紹介 3. プロダクト紹介 3-1. PORTAL紹介 4. PORTALをNreal Lightに移植中の話 CONTENTS

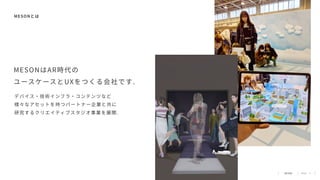

- 6. 6 1. 制作体制 2. テキストのみ 2-1. テキストA 2-2. テキストB 3. テキストと写真 4. 図系

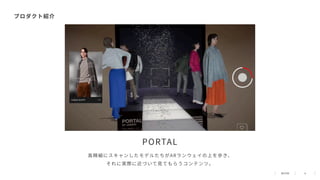

- 8. 8 プロダクト紹介

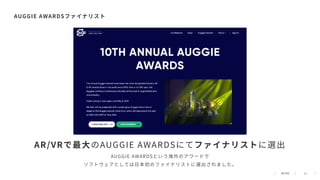

- 11. 11 AUGGIE AWARDSファイナリスト AUGGIE AWARDSという海外のアワードで ソフトウェアとしては⽇本初のファイナリストに選出されました。 AR/VRで最⼤のAUGGIE AWARDSにてファイナリストに選出
- 12. 12 PORTALをNreal Lightに移植中の話 Import the PORTAL to the Nreal Light

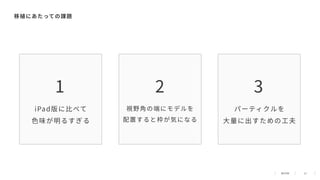

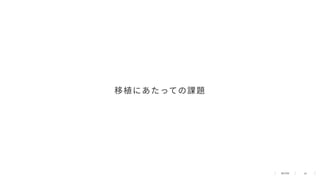

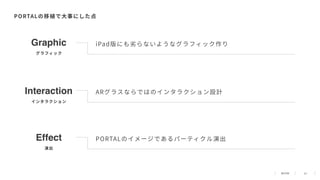

- 16. 16 移植にあたっての課題

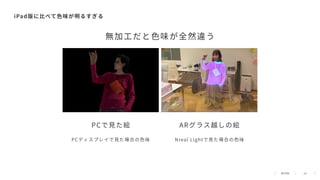

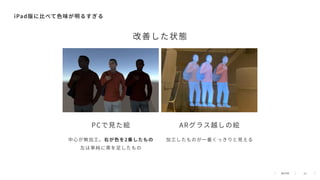

- 19. 19 iPad版に⽐べて⾊味が明るすぎる PCで⾒た絵 ARグラス越しの絵 PCディスプレイで⾒た場合の⾊味 Nreal Lightで⾒た場合の⾊味 無加⼯だと⾊味が全然違う

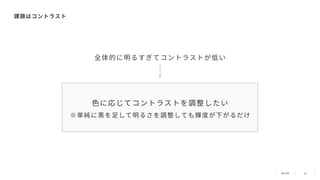

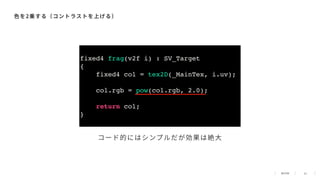

- 22. 22 ⾊を2乗する（コントラストを上げる） fixed4 frag(v2f i) : SV_Target { fixed4 col = tex2D(_MainTex, i.uv); col.rgb = pow(col.rgb, 2.0); return col; } コード的にはシンプルだが効果は絶⼤

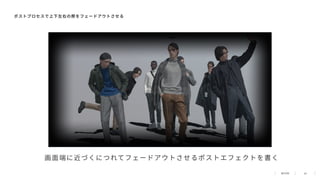

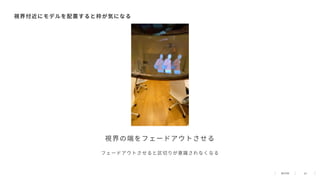

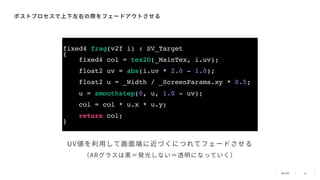

- 27. 27 ポストプロセスで上下左右の際をフェードアウトさせる fixed4 frag(v2f i) : SV_Target { fixed4 col = tex2D(_MainTex, i.uv); float2 uv = abs(i.uv * 2.0 - 1.0); float2 u = _Width / _ScreenParams.xy * 0.5; u = smoothstep(0, u, 1.0 - uv); col = col * u.x * u.y; return col; } UV値を利⽤して画⾯端に近づくにつれてフェードさせる （ARグラスは黒＝発光しない＝透明になっていく）
- 29. 29

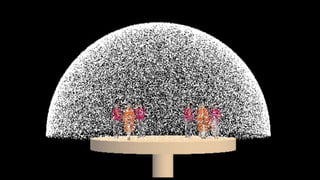

- 30. 30
- 31. 31

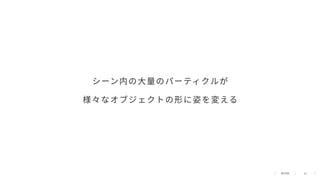

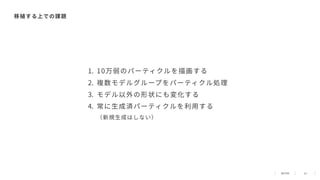

- 33. 33 移植する上での課題 1. 10万弱のパーティクルを描画する 2. 複数モデルグループをパーティクル処理 3. モデル以外の形状にも変化する 4. 常に⽣成済パーティクルを利⽤する （新規⽣成はしない）

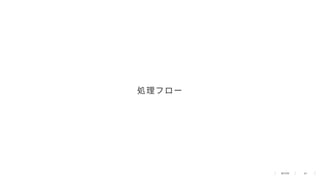

- 34. 34 処理フロー
- 35. 35 処理フロー 1. ターゲットのメッシュ情報を集める 2. (1)のデータをグルーピング 3. Compute Shaderで位置計算 4. GPU Instancingで描画

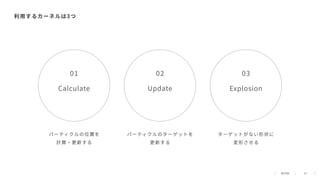

- 37. - その場で、ランウェイに登 場する服の素材感を知るこ とができる 37 利⽤するカーネルは3つ Update ExplosionCalculate 01 02 03 パーティクルのターゲットを 更新する ターゲットがない形状に 変形させる パーティクルの位置を 計算・更新する

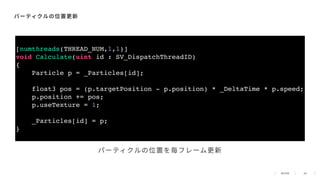

- 38. 38 パーティクルの位置更新 [numthreads(THREAD_NUM,1,1)] void Calculate(uint id : SV_DispatchThreadID) { Particle p = _Particles[id]; float3 pos = (p.targetPosition - p.position) * _DeltaTime * p.speed; p.position += pos; p.useTexture = 1; _Particles[id] = p; } パーティクルの位置を毎フレーム更新
- 39. 39 パーティクルのターゲット変更 [numthreads(THREAD_NUM,1,1)] void Update(uint id : SV_DispatchThreadID) { Particle p = _Particles[id]; float4x4 mat = _MatrixData[_InitDataList[id].targetId]; p.isActive = _InitDataList[id].isActive; p.targetPosition = mul(mat, float4(_InitDataList[id].targetPosition, 1.0)).xyz; p.uv = _InitDataList[id].uv; p.targetId = _InitDataList[id].targetId; _Particles[id] = p; } パーティクルのターゲット先を変更（更新）する

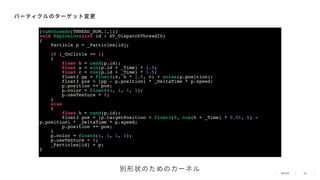

- 40. 40 パーティクルのターゲット変更 [numthreads(THREAD_NUM,1,1)] void Explosion(uint id : SV_DispatchThreadID) { Particle p = _Particles[id]; if (_OnCircle == 1) { float h = rand(p.id); float s = sin(p.id + _Time) * 1.5; float c = cos(p.id + _Time) * 1.5; float3 pp = float3(s, h * 1.5, c) + noise(p.position); float3 pos = (pp - p.position) * _DeltaTime * p.speed; p.position += pos; p.color = float4(1, 1, 1, 1); p.useTexture = 0; } else { float h = rand(p.id); float3 pos = (p.targetPosition + float3(0, cos(h + _Time) * 0.01, 0) - p.position) * _DeltaTime * p.speed; p.position += pos; } p.color = float4(1, 1, 1, 1); p.useTexture = 0; _Particles[id] = p; } 別形状のためのカーネル

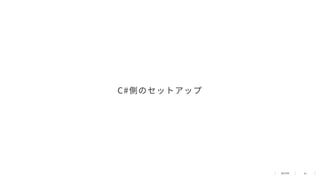

- 41. 41 C#側のセットアップ

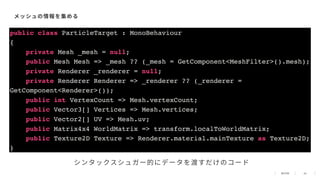

- 42. 42 メッシュの情報を集める public class ParticleTarget : MonoBehaviour { private Mesh _mesh = null; public Mesh Mesh => _mesh ?? (_mesh = GetComponent<MeshFilter>().mesh); private Renderer _renderer = null; private Renderer Renderer => _renderer ?? (_renderer = GetComponent<Renderer>()); public int VertexCount => Mesh.vertexCount; public Vector3[] Vertices => Mesh.vertices; public Vector2[] UV => Mesh.uv; public Matrix4x4 WorldMatrix => transform.localToWorldMatrix; public Texture2D Texture => Renderer.material.mainTexture as Texture2D; } シンタックスシュガー的にデータを渡すだけのコード

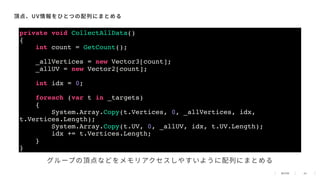

- 43. 43 頂点、UV情報をひとつの配列にまとめる private void CollectAllData() { int count = GetCount(); _allVertices = new Vector3[count]; _allUV = new Vector2[count]; int idx = 0; foreach (var t in _targets) { System.Array.Copy(t.Vertices, 0, _allVertices, idx, t.Vertices.Length); System.Array.Copy(t.UV, 0, _allUV, idx, t.UV.Length); idx += t.Vertices.Length; } } グループの頂点などをメモリアクセスしやすいように配列にまとめる

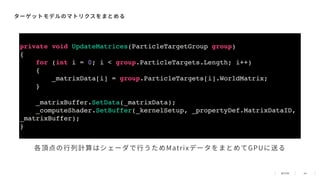

- 44. 44 ターゲットモデルのマトリクスをまとめる private void UpdateMatrices(ParticleTargetGroup group) { for (int i = 0; i < group.ParticleTargets.Length; i++) { _matrixData[i] = group.ParticleTargets[i].WorldMatrix; } _matrixBuffer.SetData(_matrixData); _computeShader.SetBuffer(_kernelSetup, _propertyDef.MatrixDataID, _matrixBuffer); } 各頂点の⾏列計算はシェーダで⾏うためMatrixデータをまとめてGPUに送る

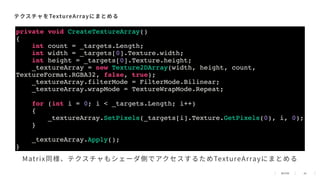

- 45. 45 テクスチャをTextureArrayにまとめる private void CreateTextureArray() { int count = _targets.Length; int width = _targets[0].Texture.width; int height = _targets[0].Texture.height; _textureArray = new Texture2DArray(width, height, count, TextureFormat.RGBA32, false, true); _textureArray.filterMode = FilterMode.Bilinear; _textureArray.wrapMode = TextureWrapMode.Repeat; for (int i = 0; i < _targets.Length; i++) { _textureArray.SetPixels(_targets[i].Texture.GetPixels(0), i, 0); } _textureArray.Apply(); } Matrix同様、テクスチャもシェーダ側でアクセスするためTextureArrayにまとめる

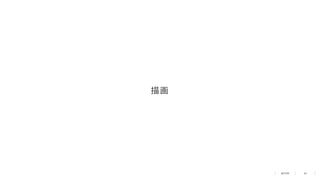

- 46. 46 描画
- 47. 47 GPUインスタンシングで描画 v2f vert (appdata v, uint id : SV_InstanceID) { Particle p = _Particles[id]; v2f o; v.vertex.xyz = (v.vertex.xyz * _BaseScale) + p.position; o.vertex = mul(UNITY_MATRIX_VP, float4(v.vertex.xyz, 1.0)); o.uv.xy = p.uv.xy; o.uv.z = p.targetId; o.color = p.color; o.texid = p.targetId; o.useTex = p.useTexture; return o; } fixed4 frag(v2f i) : SV_Target { fixed4 col; if (i.useTex == 1) { col = UNITY_SAMPLE_TEX2DARRAY(_Textures, i.uv); col = pow(col, 1.5); } else { col = i.color; } return col; } Compute Shaderの計算に基づいてパーティクルをレンダリングする 頂点シェーダ フラグメントシェーダ

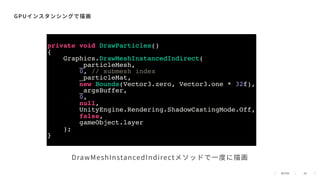

- 48. 48 GPUインスタンシングで描画 DrawMeshInstancedIndirectメソッドで⼀度に描画 private void DrawParticles() { Graphics.DrawMeshInstancedIndirect( _particleMesh, 0, // submesh index _particleMat, new Bounds(Vector3.zero, Vector3.one * 32f), _argsBuffer, 0, null, UnityEngine.Rendering.ShadowCastingMode.Off, false, gameObject.layer ); }

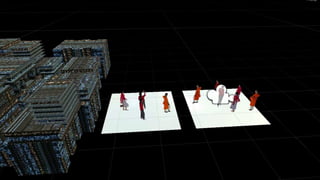

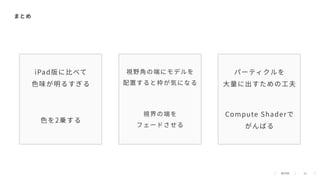

- 49. 49
