1. Amazon EC2
- a Cloud Computing Environment-

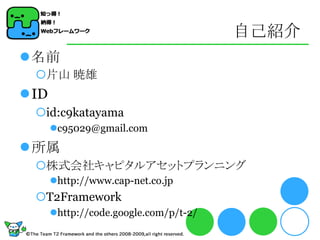

2. 自己紹介
名前
片山 暁雄
ID
id:c9katayama
c95029@gmail.com
所属
株式会社キャピタルアセットプランニング
http://www.cap-net.co.jp
T2Framework
http://code.google.com/p/t-2/

3. Agenda
 EC2とは
 EC2の使い方
 EC2の各種サービス
 S3とは
 S3の使い方
 構築例/Tips
 EC2の利点/まとめ

4. EC2とは

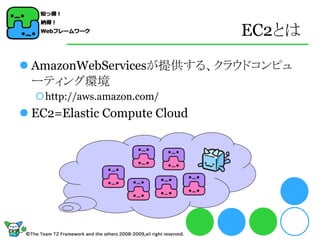

5. EC2とは
 AmazonWebServicesが提供する、クラウドコンピュ
ーティング環境
http://aws.amazon.com/
 EC2=Elastic Compute Cloud

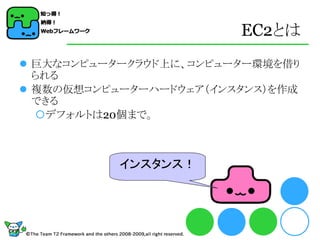

6. EC2とは
 巨大なコンピュータークラウド上に、コンピューター環境を借り
られる
 複数の仮想コンピューターハードウェア（インスタンス）を作成
できる
デフォルトは20個まで。
インスタンス！

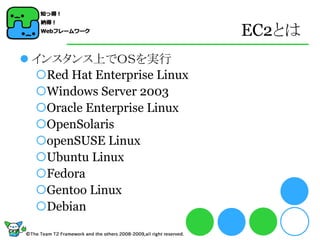

7. EC2とは
 インスタンス上でＯＳを実行
Red Hat Enterprise Linux
Windows Server 2003
Oracle Enterprise Linux
OpenSolaris
openSUSE Linux
Ubuntu Linux
Fedora
Gentoo Linux
Debian

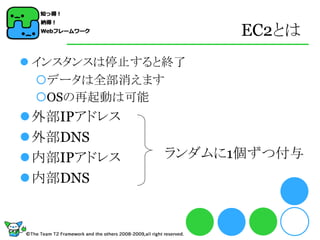

8. EC2とは
 インスタンスは停止すると終了
データは全部消えます
OSの再起動は可能
外部IPアドレス
外部DNS
内部IPアドレス ランダムに1個ずつ付与
内部DNS

9. EC2とは

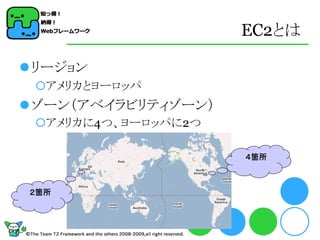

リージョン
アメリカとヨーロッパ
ゾーン（アベイラビリティゾーン）
アメリカに4つ、ヨーロッパに2つ
４箇所
２箇所

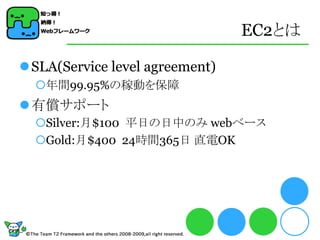

10. EC2とは
SLA(Service level agreement)
年間99.95%の稼動を保障
有償サポート
Silver:月$100 平日の日中のみ webベース
Gold:月$400 24時間365日 直電OK

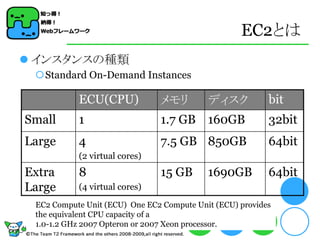

11. EC2とは
 インスタンスの種類
Standard On-Demand Instances
ECU(CPU) メモリ ディスク bit
Small 1 1.7 GB 160GB 32bit
Large 4 7.5 GB 850GB 64bit
(2 virtual cores)
Extra 8 15 GB 1690GB 64bit
Large (4 virtual cores)
EC2 Compute Unit (ECU) One EC2 Compute Unit (ECU) provides
the equivalent CPU capacity of a
1.0-1.2 GHz 2007 Opteron or 2007 Xeon processor.

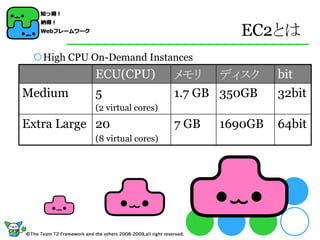

12. EC2とは
High CPU On-Demand Instances
ECU(CPU) メモリ ディスク bit
Medium 5 1.7 GB 350GB 32bit
(2 virtual cores)
Extra Large 20 7 GB 1690GB 64bit
(8 virtual cores)

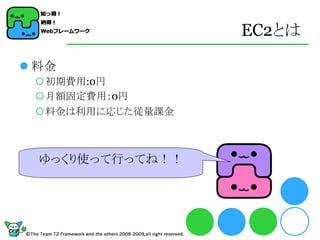

13. EC2とは
 料金
初期費用:0円
月額固定費用：0円
料金は利用に応じた従量課金
ゆっくり使って行ってね！！

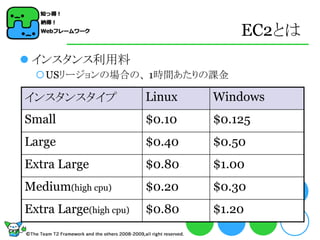

14. EC2とは
 インスタンス利用料
USリージョンの場合の、 1時間あたりの課金
インスタンスタイプ Linux Windows
Small $0.10 $0.125
Large $0.40 $0.50
Extra Large $0.80 $1.00
Medium(high cpu) $0.20 $0.30
Extra Large(high cpu) $0.80 $1.20

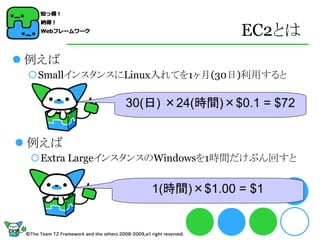

15. EC2とは
 例えば
SmallインスタンスにLinux入れてを1ヶ月(30日)利用すると
30(日) ×24(時間)×$0.1 = $72
 例えば
Extra LargeインスタンスのWindowsを1時間だけぶん回すと
1(時間)×$1.00 = $1

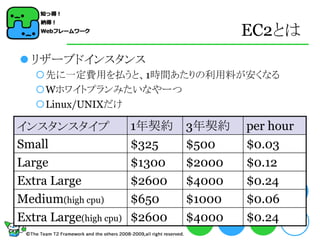

16. EC2とは
 リザーブドインスタンス
先に一定費用を払うと、1時間あたりの利用料が安くなる
Wホワイトプランみたいなやーつ
Linux/UNIXだけ
インスタンスタイプ 1年契約 3年契約 per hour
Small $325 $500 $0.03
Large $1300 $2000 $0.12
Extra Large $2600 $4000 $0.24
Medium(high cpu) $650 $1000 $0.06
Extra Large(high cpu) $2600 $4000 $0.24

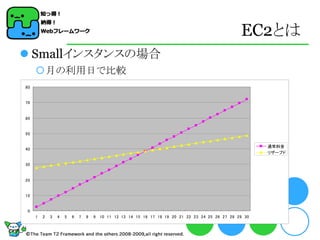

17. EC2とは
 Smallインスタンスの場合
月の利用日で比較
80
70
60
50
通常料金
40
リザーブド
30
20
10
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

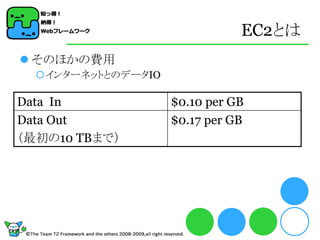

18. EC2とは
 そのほかの費用
インターネットとのデータIO
Data In $0.10 per GB
Data Out $0.17 per GB
（最初の10 TBまで）

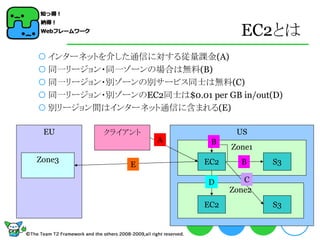

19. EC2とは
 インターネットを介した通信に対する従量課金(A)
 同一リージョン・同一ゾーンの場合は無料(B)
 同一リージョン・別ゾーンの別サービス同士は無料(C)
 同一リージョン・別ゾーンのEC2同士は$0.01 per GB in/out(D)
 別リージョン間はインターネット通信に含まれる(E)
EU クライアント US
A B
Zone1
Zone3 EC2 B S3
E
D C
Zone2
EC2 S3

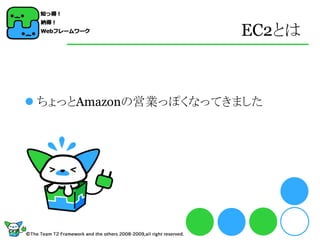

20. EC2とは
 ちょっとAmazonの営業っぽくなってきました

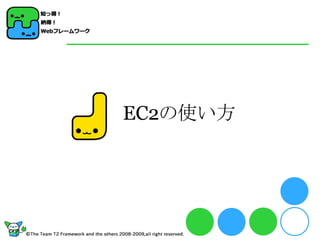

21. EC2の使い方

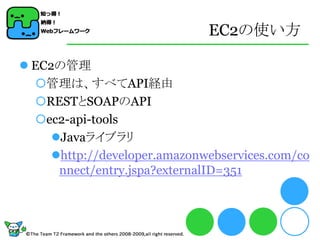

22. EC2の使い方
 EC2の管理
管理は、すべてAPI経由
RESTとSOAPのAPI
ec2-api-tools
Javaライブラリ
http://developer.amazonwebservices.com/co
nnect/entry.jspa?externalID=351

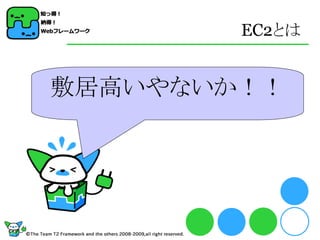

23. EC2とは
敷居高いやないか！！

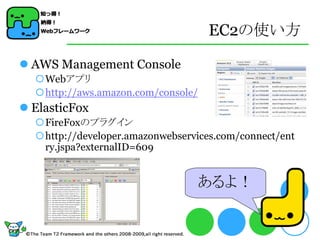

24. EC2の使い方
 AWS Management Console
Webアプリ
http://aws.amazon.com/console/
 ElasticFox
FireFoxのプラグイン
http://developer.amazonwebservices.com/connect/ent
ry.jspa?externalID=609
あるよ！

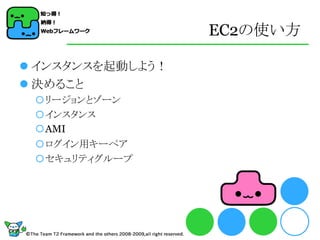

25. EC2の使い方
 インスタンスを起動しよう！
 決めること
リージョンとゾーン
インスタンス
AMI
ログイン用キーペア
セキュリティグループ

26. EC2の使い方

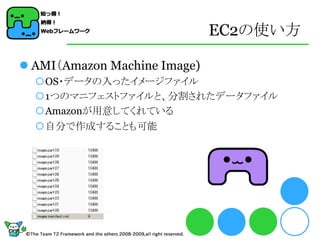

 AMI（Amazon Machine Image)
OS・データの入ったイメージファイル
1つのマニフェストファイルと、分割されたデータファイル
Amazonが用意してくれている
自分で作成することも可能

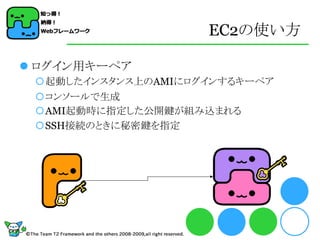

27. EC2の使い方
 ログイン用キーペア
起動したインスタンス上のAMIにログインするキーペア
コンソールで生成
AMI起動時に指定した公開鍵が組み込まれる
SSH接続のときに秘密鍵を指定

28. EC2の使い方
 余談ですが
putty使うときは、puttygen.exeで変換しましょう

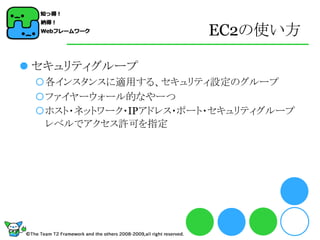

29. EC2の使い方
 セキュリティグループ
各インスタンスに適用する、セキュリティ設定のグループ
ファイヤーウォール的なやーつ
ホスト・ネットワーク・IPアドレス・ポート・セキュリティグループ
レベルでアクセス許可を指定

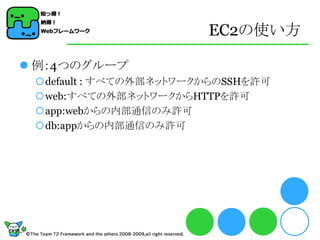

30. EC2の使い方

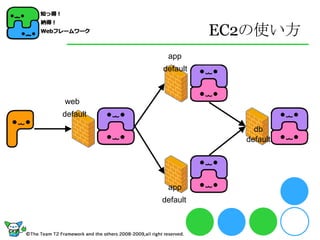

 例：4つのグループ
default : すべての外部ネットワークからのSSHを許可
web:すべての外部ネットワークからHTTPを許可
app:webからの内部通信のみ許可
db:appからの内部通信のみ許可

31. EC2の使い方
app
default
web
default
db
default
app
default

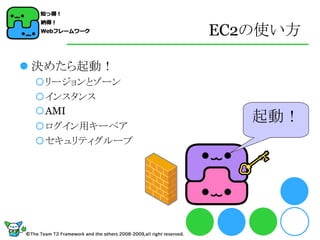

32. EC2の使い方
 決めたら起動！
リージョンとゾーン
インスタンス
AMI
ログイン用キーペア
起動！
セキュリティグループ

33. DEMO

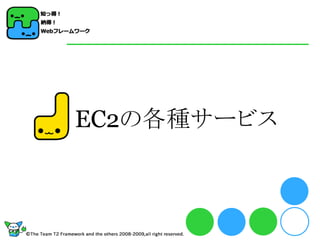

34. EC2の各種サービス

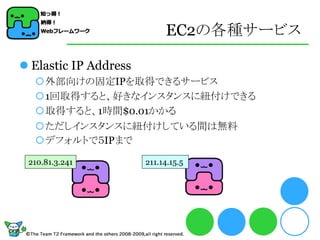

35. EC2の各種サービス
 Elastic IP Address
外部向けの固定IPを取得できるサービス
1回取得すると、好きなインスタンスに紐付けできる
取得すると、1時間$0.01かかる
ただしインスタンスに紐付けしている間は無料
デフォルトで５IPまで
210.81.3.241 211.14.15.5

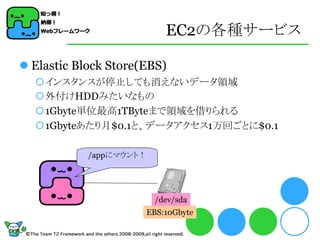

36. EC2の各種サービス
 Elastic Block Store(EBS)
インスタンスが停止しても消えないデータ領域
外付けHDDみたいなもの
1Gbyte単位最高1TByteまで領域を借りられる
1Gbyteあたり月$0.1と、データアクセス1万回ごとに$0.1
/appにマウント！
/dev/sda
EBS:10Gbyte

37. EC2の各種サービス

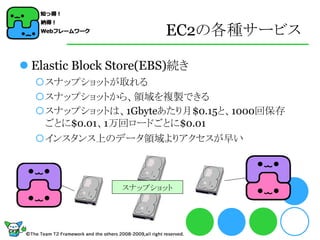

 Elastic Block Store(EBS)続き
スナップショットが取れる
スナップショットから、領域を複製できる
スナップショットは、1Gbyteあたり月$0.15と、1000回保存
ごとに$0.01、1万回ロードごとに$0.01
インスタンス上のデータ領域よりアクセスが早い
スナップショット

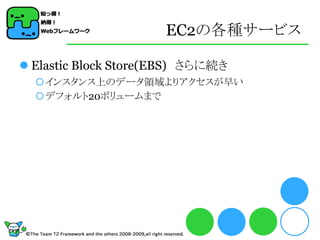

38. EC2の各種サービス
 Elastic Block Store(EBS) さらに続き
インスタンス上のデータ領域よりアクセスが早い
デフォルト20ボリュームまで

39. DEMO

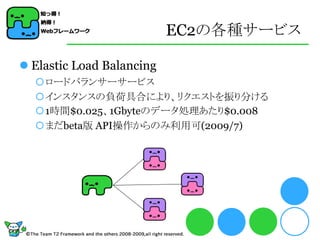

40. EC2の各種サービス
 Elastic Load Balancing
ロードバランサーサービス
インスタンスの負荷具合により、リクエストを振り分ける
1時間$0.025、1Gbyteのデータ処理あたり$0.008
まだbeta版 API操作からのみ利用可(2009/7)

41. EC2の各種サービス
 Cloud Watch
インスタンスとロードバランサーの負荷監視サービス
CPU負荷、ディスクIO、ネットワークトラフィックのモニター
1インスタンス監視あたり1時間$0.015
まだbeta版 API操作からのみ利用可(2009/7)

42. EC2の各種サービス

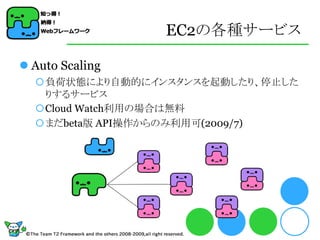

 Auto Scaling
負荷状態により自動的にインスタンスを起動したり、停止した
りするサービス
Cloud Watch利用の場合は無料
まだbeta版 API操作からのみ利用可(2009/7)

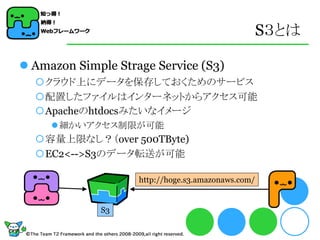

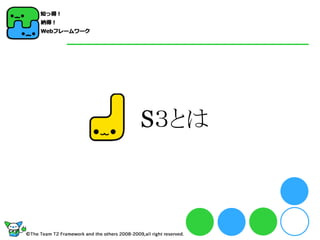

43. S３とは

44. S３とは
 Amazon Simple Strage Service (S3)
クラウド上にデータを保存しておくためのサービス
配置したファイルはインターネットからアクセス可能
Apacheのhtdocsみたいなイメージ
 細かいアクセス制限が可能
容量上限なし？（over 500TByte)
EC2<-->S3のデータ転送が可能
http://hoge.s3.amazonaws.com/
S3

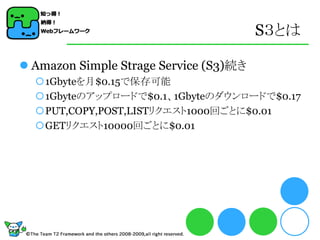

45. S３とは
 Amazon Simple Strage Service (S3)続き
1Gbyteを月$0.15で保存可能
1Gbyteのアップロードで$0.1、1Gbyteのダウンロードで$0.17
PUT,COPY,POST,LISTリクエスト1000回ごとに$0.01
GETリクエスト10000回ごとに$0.01

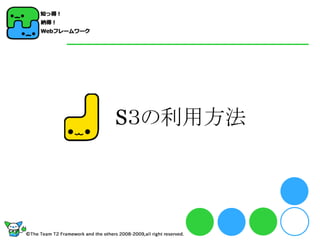

46. S３の利用方法

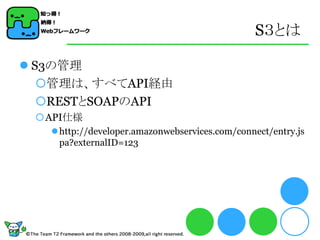

47. S３とは
 S3の管理
管理は、すべてAPI経由
RESTとSOAPのAPI
API仕様
 http://developer.amazonwebservices.com/connect/entry.js
pa?externalID=123

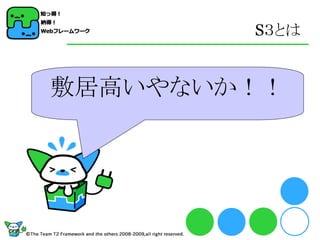

48. S３とは
敷居高いやないか！！

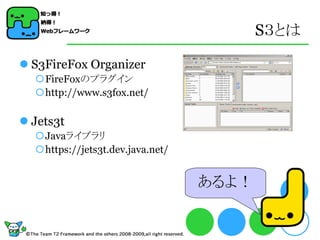

49. S３とは
 S3FireFox Organizer
FireFoxのプラグイン
http://www.s3fox.net/
 Jets3t
Javaライブラリ
https://jets3t.dev.java.net/
あるよ！

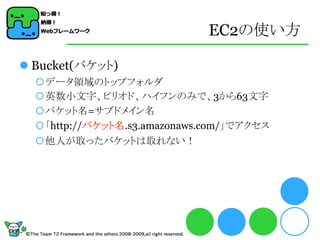

50. EC2の使い方
 Bucket(バケット)
データ領域のトップフォルダ
英数小文字、ピリオド、ハイフンのみで、3から63文字
バケット名=サブドメイン名
「http://バケット名.s3.amazonaws.com/」でアクセス
他人が取ったバケットは取れない！

51. DEMO

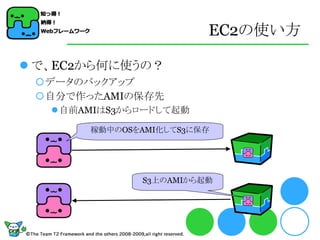

52. EC2の使い方
 で、EC2から何に使うの？
データのバックアップ
自分で作ったAMIの保存先
 自前AMIはS3からロードして起動
稼動中のOSをAMI化してS3に保存
S3上のAMIから起動

53. EC2の使い方

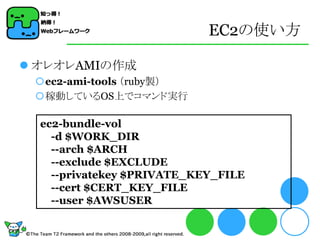

 オレオレAMIの作成
ec2-ami-tools （ruby製）
稼動しているOS上でコマンド実行
ec2-bundle-vol
-d $WORK_DIR
--arch $ARCH
--exclude $EXCLUDE
--privatekey $PRIVATE_KEY_FILE
--cert $CERT_KEY_FILE
--user $AWSUSER

54. EC2の使い方

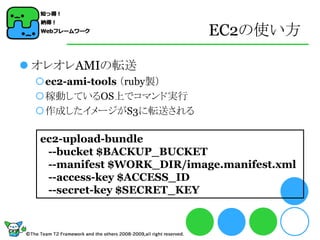

 オレオレAMIの転送
ec2-ami-tools （ruby製）
稼動しているOS上でコマンド実行
作成したイメージがS3に転送される
ec2-upload-bundle
--bucket $BACKUP_BUCKET
--manifest $WORK_DIR/image.manifest.xml
--access-key $ACCESS_ID
--secret-key $SECRET_KEY

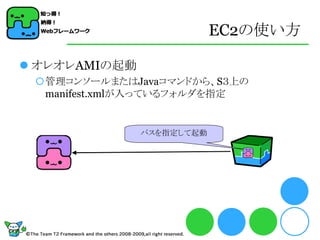

55. EC2の使い方
 オレオレAMIの起動
管理コンソールまたはJavaコマンドから、S３上の
manifest.xmlが入っているフォルダを指定
パスを指定して起動

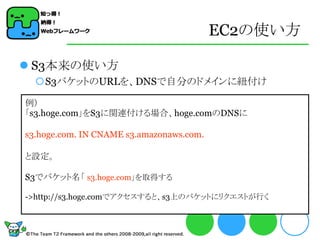

56. EC2の使い方
 S3本来の使い方
S3バケットのURLを、DNSで自分のドメインに紐付け
例）
「s3.hoge.com」をS3に関連付ける場合、hoge.comのDNSに
s3.hoge.com. IN CNAME s3.amazonaws.com.
と設定。
S3でバケット名「 s3.hoge.com」を取得する
->http://s3.hoge.comでアクセスすると、s3上のバケットにリクエストが行く

57. DEMO

58. EC2の使い方

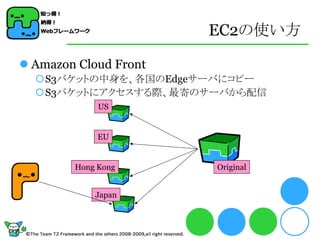

 Amazon Cloud Front
S3バケットの中身を、各国のEdgeサーバにコピー
S3バケットにアクセスする際、最寄のサーバから配信
US
EU
Hong Kong Original
Japan

59. 構築例/Tips

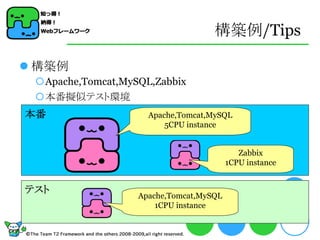

60. 構築例/Tips
 構築例
Apache,Tomcat,MySQL,Zabbix
本番擬似テスト環境
本番 Apache,Tomcat,MySQL
5CPU instance
Zabbix
1CPU instance
テスト Apache,Tomcat,MySQL
1CPU instance

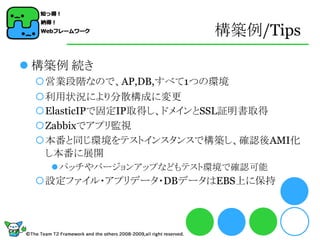

61. 構築例/Tips
 構築例 続き
営業段階なので、AP,DB,すべて1つの環境
利用状況により分散構成に変更
ElasticIPで固定IP取得し、ドメインとSSL証明書取得
Zabbixでアプリ監視
本番と同じ環境をテストインスタンスで構築し、確認後AMI化
し本番に展開
 パッチやバージョンアップなどもテスト環境で確認可能
設定ファイル・アプリデータ・DBデータはEBS上に保持

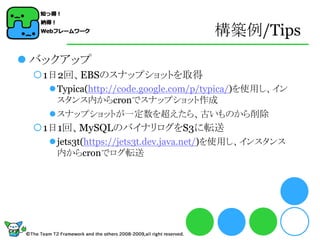

62. 構築例/Tips
 バックアップ
1日2回、EBSのスナップショットを取得
 Typica(http://code.google.com/p/typica/)を使用し、イン
スタンス内からcronでスナップショット作成
 スナップショットが一定数を超えたら、古いものから削除
1日1回、MySQLのバイナリログをS3に転送
 jets3t(https://jets3t.dev.java.net/)を使用し、インスタンス
内からcronでログ転送

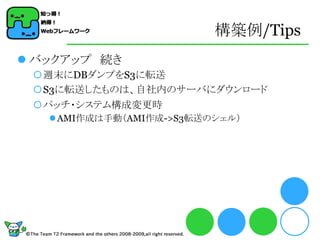

63. 構築例/Tips
 バックアップ 続き
週末にDBダンプをS3に転送
S3に転送したものは、自社内のサーバにダウンロード
パッチ・システム構成変更時
 AMI作成は手動（AMI作成->S3転送のシェル）

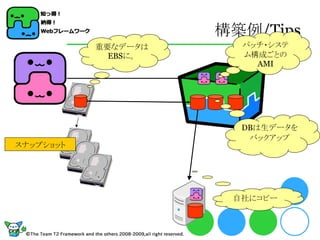

64. 構築例/Tips
重要なデータは パッチ・システ
EBSに。 ム構成ごとの
AMI
DBは生データを
バックアップ
スナップショット
自社にコピー

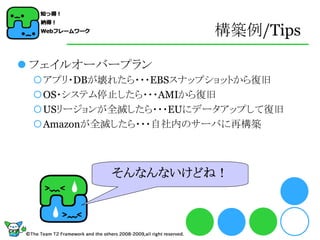

65. 構築例/Tips
 フェイルオーバープラン
アプリ・DBが壊れたら・・・EBSスナップショットから復旧
OS・システム停止したら・・・AMIから復旧
USリージョンが全滅したら・・・EUにデータアップして復旧
Amazonが全滅したら・・・自社内のサーバに再構築
そんなんないけどね！

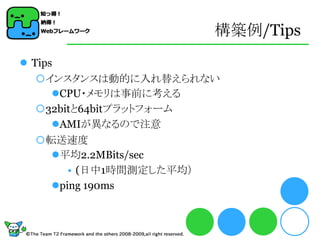

66. 構築例/Tips
 Tips
インスタンスは動的に入れ替えられない
CPU・メモリは事前に考える
32bitと64bitプラットフォーム
AMIが異なるので注意
転送速度
平均2.2MBits/sec
• (日中1時間測定した平均）
ping 190ms

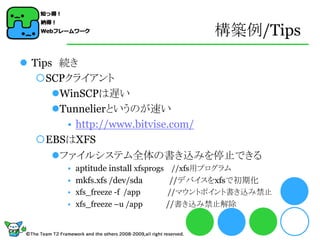

67. 構築例/Tips
 Tips 続き
SCPクライアント
WinSCPは遅い
Tunnelierというのが速い
• http://www.bitvise.com/
EBSはXFS
ファイルシステム全体の書き込みを停止できる
• aptitude install xfsprogs //xfs用プログラム
• mkfs.xfs /dev/sda //デバイスをxfsで初期化
• xfs_freeze -f /app //マウントポイント書き込み禁止
• xfs_freeze –u /app //書き込み禁止解除

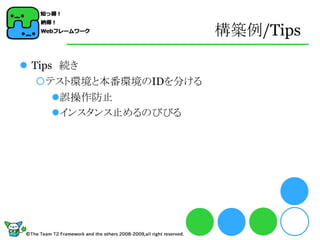

68. 構築例/Tips
 Tips 続き
テスト環境と本番環境のIDを分ける
誤操作防止
インスタンス止めるのびびる

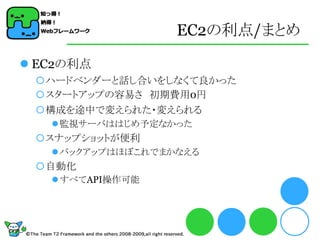

69. EC2の利点/まとめ

70. EC2の利点/まとめ
 EC2の利点
ハードベンダーと話し合いをしなくて良かった
スタートアップの容易さ 初期費用0円
構成を途中で変えられた・変えられる
 監視サーバははじめ予定なかった
スナップショットが便利
 バックアップはほぼこれでまかなえる
自動化
 すべてAPI操作可能

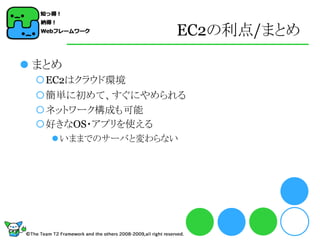

71. EC2の利点/まとめ
 まとめ
EC2はクラウド環境
簡単に初めて、すぐにやめられる
ネットワーク構成も可能
好きなOS・アプリを使える
 いままでのサーバと変わらない

72. EC2の利点/まとめ

73. ご清聴ありがとうございました
