청담정보기술 '소통하는 세미나' 발표자료입니다.

1. 청담정보기술㈜ / Zerto 사업부
www.cdit.co.kr
zerto@cdit.co.kr
UNINTERRUPTED NEW WORLD
Hypervisor based Replication & Automation
Solution

2. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

3. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.
SAN Switch#1
서비스
네트워크
관리
네트워크
VMware vSphere
통합서버
#2
통합서버
#3
통합서버
#1
SAN Switch#2
가상화 통합 스토리지
Source
System
가상서
버
범례
Traffic 흐
름
랜섬웨어
랜섬웨어 감염 복구 사례(1/2)
3
전용선 또는 VPN
데이터 복제
네트워크

4. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

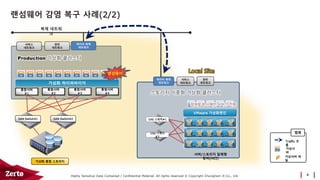

랜섬웨어 감염 복구 사례(2/2)
4
SAN Switch#1
서비스
네트워크
관리
네트워크
가상화 하이퍼바이저
통합서버
#2
통합서버
#3
통합서버
#4
통합서버
#1
SAN Switch#2
가상화 통합 스토리지
서버/스토리지 일체형
장비(HCI)
VMware 가상화엔진
10G 스위치#1
10G 스위치
#2
서비스
네트워크
관리
네트워크
데이터 복제
네트워크
복제 네트워
크
데이터 복제
네트워크
랜섬웨어
가상서
버
범례
가상서버 파
일
Traffic 흐
름

5. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

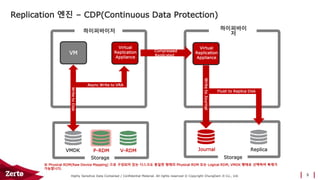

Replication 엔진 – CDP(Continuous Data Protection)
5
Journal Replica
Storage
VMDK P-RDM V-RDM
Virtual
Replication
Appliance
Virtual
Replication
Appliance
Async Write to VRA
Flush to Replica Disk
Compressed
Replicated
Acknowledge
WritetoJournal
WritetoDisk
Storage
하이퍼바이저 하이퍼바이
저
VM
※ Physical RDM(Raw Device Mapping) 으로 구성되어 있는 디스크도 동일한 형태의 Physical RDM 또는 Logical RDM, VMDK 행태로 선택하여 복제가
가능합니다.

6. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

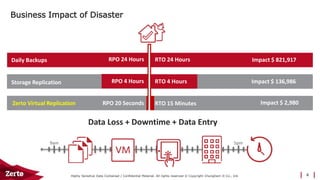

Business Impact of Disaster
6
RPO 24 Hours
RPO 4 Hours
RPO 20 Seconds
Daily Backups
Storage Replication
Zerto Virtual Replication
RTO 4 Hours Impact $ 136,986
RTO 15 Minutes Impact $ 2,980
RTO 24 Hours Impact $ 821,917
Data Loss + Downtime + Data Entry
5pm9am

7. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

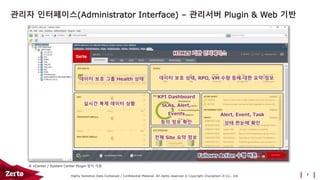

관리자 인터페이스(Administrator Interface) – 관리서버 Plugin & Web 기반
7
※ vCenter / System Center Plugin 방식 지원

8. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

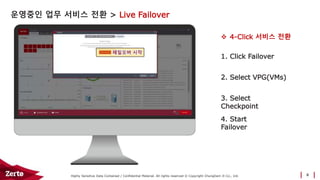

운영중인 업무 서비스 전환 > Live Failover
8
1. Click Failover
2. Select VPG(VMs)
3. Select
Checkpoint
4. Start
Failover
 4-Click 서비스 전환

9. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

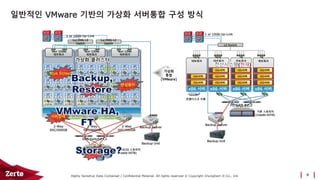

일반적인 VMware 기반의 가상화 서버통합 구성 방식
9
네트워크 네트워크네트워크네트워크
x86 서버x86 서버
기존 스토리지
(Usable 00TB)
OO서버
OO서버
FC SAN #1,2
x86 서버x86 서버
OO서버
OO서버
OO서버
OO서버
OO서버
OO서버
로컬디스크 사용
OO서버 OO서버 OO서버
가상화
통합
(VMware)
1 or 10Gb Up-Link
L2 Switch
Backup Server
Backup Unit
FC or iSCSI 스토리지
(Usable 00TB)
HA,vMotion
VMware 가상화 엔진
SAN Switch#1,2
HA,vMotion
1 or 10Gb
네트워크
1 or 10Gb
네트워크
1 or 10Gb
네트워크
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
vCenter
O.S
AP
L4 ADC
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
L4 ADC
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
WAS
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
WAS
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
L4 SLB
L4 SLB
2-Way
00C/000GB
2-Way
00C/000GB
2-Way
00C/000GB
OO서버
O.S
AP
1or10Gb L2
Switch
1or10Gb L2
Switch
L4 SLB
Backup Server
Backup Unit
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
1 or 10Gb Up-Link
Blue Screen
랜섬웨어
서버장애
스토리지 장애
File/DB삭제

10. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

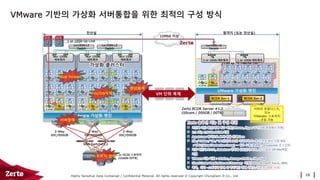

VMware 기반의 가상화 서버통합을 위한 최적의 구성 방식
10
전산실
FC or iSCSI 스토리지
(Usable 00TB)
HA,vMotion
VMware 가상화 엔진
SAN Switch#1,2
HA,vMotion
1 or 10Gb
네트워크
1 or 10Gb
네트워크
1 or 10Gb
네트워크
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
vCenter
O.S
AP
ZVM/vRA
O.S
AP
L4 ADC
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
L4 ADC
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
WAS
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
WAS
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
OO서버
O.S
AP
vRA
O.S
AP
vRA
O.S
AP
L4 SLB
L4 SLB
2-Way
00C/000GB
2-Way
00C/000GB
2-Way
00C/000GB
OO서버
O.S
AP
1or10Gb L2
Switch
1or10Gb L2
Switch
L4 SLB
1 or 10Gb Up-Link
10Mbit 이상
1or10Gb L2
Switch
BCDR Svr-2
1 or 10Gb 네트워크 1 or 10Gb 네트워크
VMware 가상화 엔진
원격지 (또는 전산실)
BCDR Svr-1
vCenter
O.S
AP
ZVM/vRA
O.S
AP
Zerto BCDR Server #1,2
(00core / 000GB / 00TB)
서버의 로컬디스크,
또는
타Vendor 스토리지
구성 가능
Blue Screen
랜섬웨어
서버장애
스토리지 장애
File/DB삭제 VM 단위 복제

11. Highly Sensitive Data Contained / Confidential Material. All rights reserved © Copyright ChungDam It Co., Ltd.

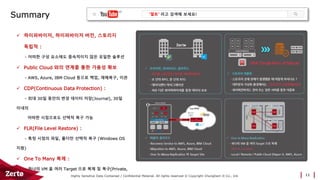

Summary
11
 하이퍼바이저, 하이퍼바이저 버전, 스토리지
독립적 :
- 어떠한 구성 요소에도 종속적이지 않은 유일한 솔루션
 Public Cloud 와의 연계를 통한 가용성 확보
- AWS, Azure, IBM Cloud 등으로 백업, 재해복구, 이관
 CDP(Continuous Data Protection) :
- 최대 30일 동안의 변경 데이터 저장(Journal), 30일
이내의
어떠한 시점으로도 선택적 복구 가능
 FLR(File Level Restore) :
- 특정 시점의 파일, 폴더만 선택적 복구 (Windows OS
지원)
 One To Many 복제 :
- 하나의 VM 을 여러 Target 으로 복제 및 복구(Private,
Public)
‘젤토’ 라고 검색해 보세요!

12. 클라우드 최적의

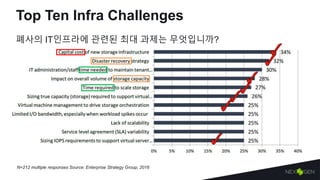

13. Top Ten Infra Challenges
폐사의 IT인프라에 관련된 최대 과제는 무엇입니까?
N=212 multiple responses Source: Enterprise Strategy Group, 2016

15. 인프라에 닥친 가상화의 영향
OS App
Data
OS App
Data
OS App
Data
Computing
IO
NW
$$
silo

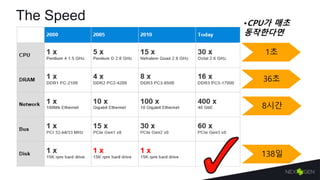

16. The Speed
1초
36초
32시간
•CPU가 매초
동작한다면
138일
8시간

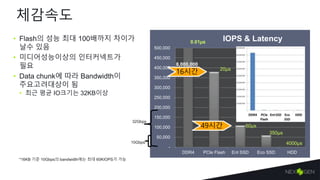

17. 체감속도
-
50,000
100,000
150,000
200,000
250,000
300,000
350,000
400,000
450,000
500,000
DDR4 PCIe Flash Ent SSD Eco SSD HDD
IOPS & Latency• Flash의 성능 최대 100배까지 차이가
날수 있음
• 미디어성능이상의 인터커넥트가
필요
• Data chunk에 따라 Bandwidth이
주요고려대상이 됨
• 최근 평균 IO크기는 32KB이상
10Gbps
20µs
350µs
60µs
4000µs
*16KB 기준 10Gbps의 bandwidth에는 최대 60KIOPS가 가능
0.01µs
32Gbps
8,000,000
49시간
16시간

18. All Flash!

19. 하이퍼컨버지드 시장 현황
2015 State of Hyperconverged
Infrastructure Market
http://axisbusiness.com/2015-state-of-
hyperconverged-infrastructure-market/
ActulTechMedia
2016 향후 2년 이내 HCI를
구매하실 계획이십니까?
2%
13%
53%
26%
6%
definitely very likely Possible Not likely No chance
구매의사
54%  68%

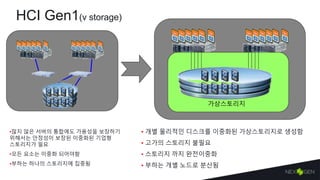

20. HCI Gen1(v storage)
가상스토리지
•많지 않은 서버의 통합에도 가용성을 보장하기
위해서는 안정성이 보장된 이중화된 기업형
스토리지가 필요
•모든 요소는 이중화 되어야함
•부하는 하나의 스토리지에 집중됨
• 개별 물리적인 디스크를 이중화된 가상스토리지로 생성함
• 고가의 스토리지 불필요
• 스토리지 까지 완전이중화
• 부하는 개별 노드로 분산됨

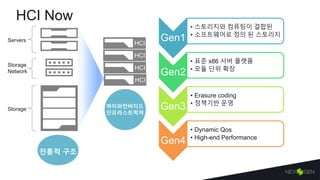

21. HCI Now
HCI
Servers
Storage
Network
Storage
전통적 구조
하이퍼컨버지드
인프라스트럭쳐
Gen1
• 스토리지와 컴퓨팅이 결합된
• 소프트웨어로 정의 된 스토리지
Gen2
• 표준 x86 서버 플랫폼
• 모듈 단위 확장
Gen3
• Erasure coding
• 정책기반 운영
Gen4
• Dynamic Qos
• High-end Performance
HCI
HCI
HCI

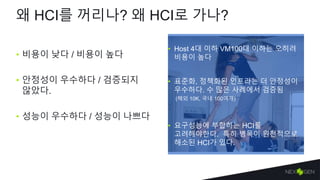

22. 왜 HCI를 꺼리나? 왜 HCI로 가나?
• 비용이 낮다 / 비용이 높다
• 안정성이 우수하다 / 검증되지
않았다.
• 성능이 우수하다 / 성능이 나쁘다
• Host 4대 이하 VM100대 이하는 오히려
비용이 높다
• 요구성능에 부합하는 HCI를
고려해야한다. 특히 병목이 원천적으로
해소된 HCI가 있다.
• 표준화, 정책화된 인프라는 더 안정성이
우수하다. 수 많은 사례에서 검증됨
(해외 10K, 국내 100여개)

23. 미션완수
가장 빠른 PCIe Flash Arrays
All-flash and hybrid
동적 QoS
사업요구에 즉시 부합하는 성능
관리의 단순화
세밀한 정책기반 관리
환상의 성능옵션!
단일서버에 300KIOPS

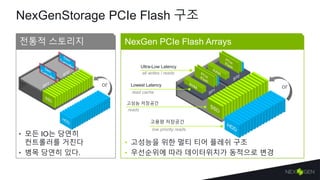

24. NexGenStorage PCIe Flash 구조
• 모든 IO는 당연히
컨트롤러를 거친다
• 병목 당연히 있다.
• 고성능을 위한 멀티 티어 플레쉬 구조
• 우선순위에 따라 데이터위치가 동적으로 변경
전통적 스토리지 NexGen PCIe Flash Arrays
Ultra-Low Latency
고성능 저장공간
Lowest Latency
고용량 저장공간
or or
all writes / reads
read cache
reads
low priority reads

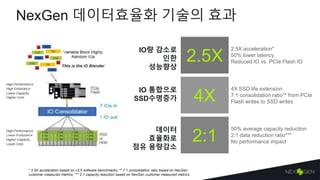

25. NexGen 데이터효율화 기술의 효과
2.5X acceleration*
50% lower latency
Reduced IO vs. PCIe Flash IO2.5X
4X
4X SSD life extension
7:1 consolidation ratio** from PCIe
Flash writes to SSD writes
2:1
50% average capacity reduction
2:1 data reduction ratio***
No performance impact
* 2.5X acceleration based on v3.5 software benchmarks; ** 7:1 consolidation ratio based on NexGen
customer measured metrics; *** 2:1 capacity reduction based on NexGen customer measured metrics
IO 통합으로
SSD수명증가
데이터
효율화로
점유 용량감소
IO량 감소로
인한
성능향상

26. 당신의 환경은 어떻습니까?
Nexgen이라면

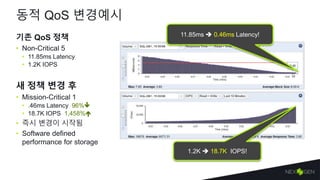

27. 동적 QoS 변경예시
기존 QoS 정책
• Non-Critical 5
• 11.85ms Latency
• 1.2K IOPS
새 정책 변경 후
• Mission-Critical 1
• .46ms Latency 96%
• 18.7K IOPS 1,458%
• 즉시 변경이 시작됨
• Software defined
performance for storage
11.85ms  0.46ms Latency!
1.2K  18.7K IOPS!

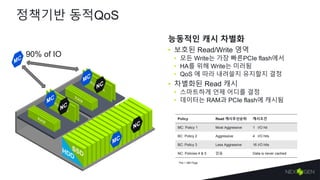

28. 정책기반 동적QoS
능동적인 캐시 차별화
• 보호된 Read/Write 영역
• 모든 Write는 가장 빠른PCIe flash에서
• HA를 위해 Write는 미러됨
• QoS 에 따라 내려쓸지 유지할지 결정
• 차별화된 Read 캐시
• 스마트하게 언제 어디를 결정
• 데이터는 RAM과 PCIe flash에 캐시됨
Policy Read 캐시우선순위 캐시조건
MC: Policy 1 Most Aggressive 1 I/O hit
BC: Policy 2 Aggressive 4 I/O hits
BC: Policy 3 Less Aggressive 16 I/O hits
NC: Policies 4 & 5 없음 Data is never cached
*Per 1 MB Page
90% of IO

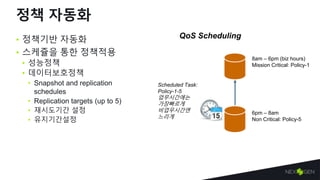

29. 정책 자동화
• 정책기반 자동화
• 스케쥴을 통한 정책적용
• 성능정책
• 데이터보호정책
• Snapshot and replication
schedules
• Replication targets (up to 5)
• 재시도기간 설정
• 유지기간설정
6pm – 8am
Non Critical: Policy-5
8am – 6pm (biz hours)
Mission Critical: Policy-1
Scheduled Task:
Policy-1-5
업무시간에는
가장빠르게
비업무시간엔
느리게
QoS Scheduling

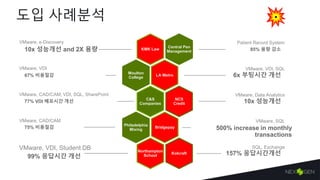

30. 도입 사례분석
LA Metro67% 비용절감
10x 성능개선NCS
Credit
Philadelphia
Mixing75% 비용절감
Kolcraft 157% 응답시간개선
KMK Law10x 성능개선 and 2X 용량
Moulton
College
C&S
Companies77% VDI 배포시간 개선
Bridgepay 500% increase in monthly
transactions
Northampton
School99% 응답시간 개선
Central Pen
Management 85% 용량 감소
6x 부팅시간 개선
Patient Record System
VMware, VDI, SQL
VMware, Data Analytics
VMware, SQL
SQL, Exchange
VMware, e-Discovery
VMware, VDI
VMware, CAD/CAM, VDI, SQL, SharePoint
VMware, CAD/CAM
VMware, VDI, Student DB

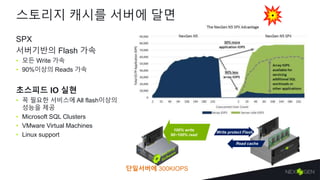

31. 스토리지 캐시를 서버에 달면
SPX
서버기반의 Flash 가속
• 모든 Write 가속
• 90%이상의 Reads 가속
초스피드 IO 실현
• 꼭 필요한 서비스에 All flash이상의
성능을 제공
• Microsoft SQL Clusters
• VMware Virtual Machines
• Linux support
Write protect Flash
100% write
90~100% read
Read cache
단일서버에 300KIOPS

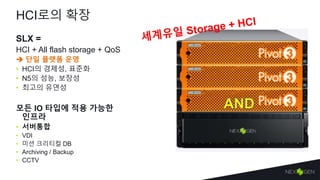

32. HCI로의 확장
SLX =
HCI + All flash storage + QoS
 단일 플랫폼 운영
• HCI의 경제성, 표준화
• N5의 성능, 보장성
• 최고의 유연성
모든 IO 타입에 적용 가능한
인프라
• 서버통합
• VDI
• 미션 크리티컬 DB
• Archiving / Backup
• CCTV

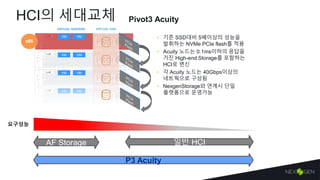

33. HCI의 세대교체
• 기존 SSD대비 5배이상의 성능을
발휘하는 NVMe PCIe flash를 적용
• Acuity 노드는 0.1ms이하의 응답을
가진 High-end Storage를 포함하는
HCI로 변신
• 각 Acuity 노드는 40Gbps이상의
네트웍으로 구성됨
• NexgenStorage와 연계시 단일
플랫폼으로 운영가능
VIRTUAL SERVERS
VM VM
VM VM
VM VM
VM VM
x86
VIRTUAL SAN
Pivot3 Acuity
요구성능
일반 HCIAF Storage
P3 Acuity

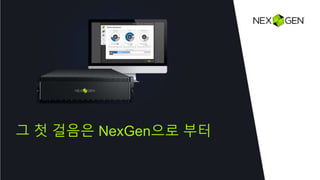

34. 그 첫 걸음은 NexGen으로 부터

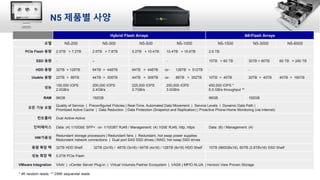

35. Hybrid Flash Arrays All-Flash Arrays
모델 N5-200 N5-300 N5-500 N5-1000 N5-1500 N5-3000 N5-6000
PCIe Flash 용량 2.0TB > 7.2TB 2.6TB > 7.8TB 5.2TB > 10.4TB 10.4TB > 15.6TB 2.6 TB
SSD 용량 - - - - 15TB > 60 TB 30TB > 60TB 60 TB > 240 TB
HDD 용량 32TB > 128TB 64TB > 448TB 64TB > 448TB -or- 128TB > 512TB - -
Usable 용량 22TB > 88TB 44TB > 308TB 44TB > 308TB -or- 88TB > 352TB 10TB > 40TB 20TB > 40TB 40TB > 160TB
성능
150,000 IOPS
2.0GB/s
200,000 IOPS
2.4GB/s
225,000 IOPS
2.7GB/s
250,000 IOPS
3.0GB/s
450,000 IOPS *
6.0 GB/s throughput **
RAM 96GB 192GB 96GB 192GB
모든 기능 포함
Quality of Service | Preconfigured Policies | Real-Time, Automated Data Movement | Service Levels | Dynamic Data Path |
Prioritized Active Cache | Data Reduction | Data Protection (Snapshot and Replication) | Proactive Phone-Home Monitoring (via Internet)
컨트롤러 Dual Active-Active
인터페이스 Data: (4) 1/10GbE SFP+ -or- 1/10GBT RJ45 / Management: (4) 1GbE RJ45, http, https Data: (8) / Management: (4)
HW가용성
Redundant storage processors | Redundant fans | Redundant, hot swap power supplies
Redundant network connections | Dual port SAS SSD drives | RAID, hot swap SSD drives
용량 확장 팩 32TB HDD Shelf 32TB (2x16) / 48TB (3x16) / 64TB (4x16) / 128TB (8x16) HDD Shelf 15TB (960GBx16), 60TB (3.8TBx16) SSD Shelf
성능 확장 팩 5.2TB PCIe Flash
VMware Integration VAAI | vCenter Server Plug-in | Virtual Volumes Partner Ecosystem | VASA | MPIO ALUA | Horizon View Proven Storage
* 4K random reads; ** 256K sequential reads
N5 제품별 사양

36. 청담정보기술
02-3442-5588
hci@cdit.co.kr
zerto@cdit.co.kr
