About SPICE Model of Transformer

1. トランスのスパイスモデル
株式会社ビー・テクノロジー
http://www.bee-tech.com
2011年1月26日
1
All Rights Reserved Copyright (C) Bee Technologies Inc.

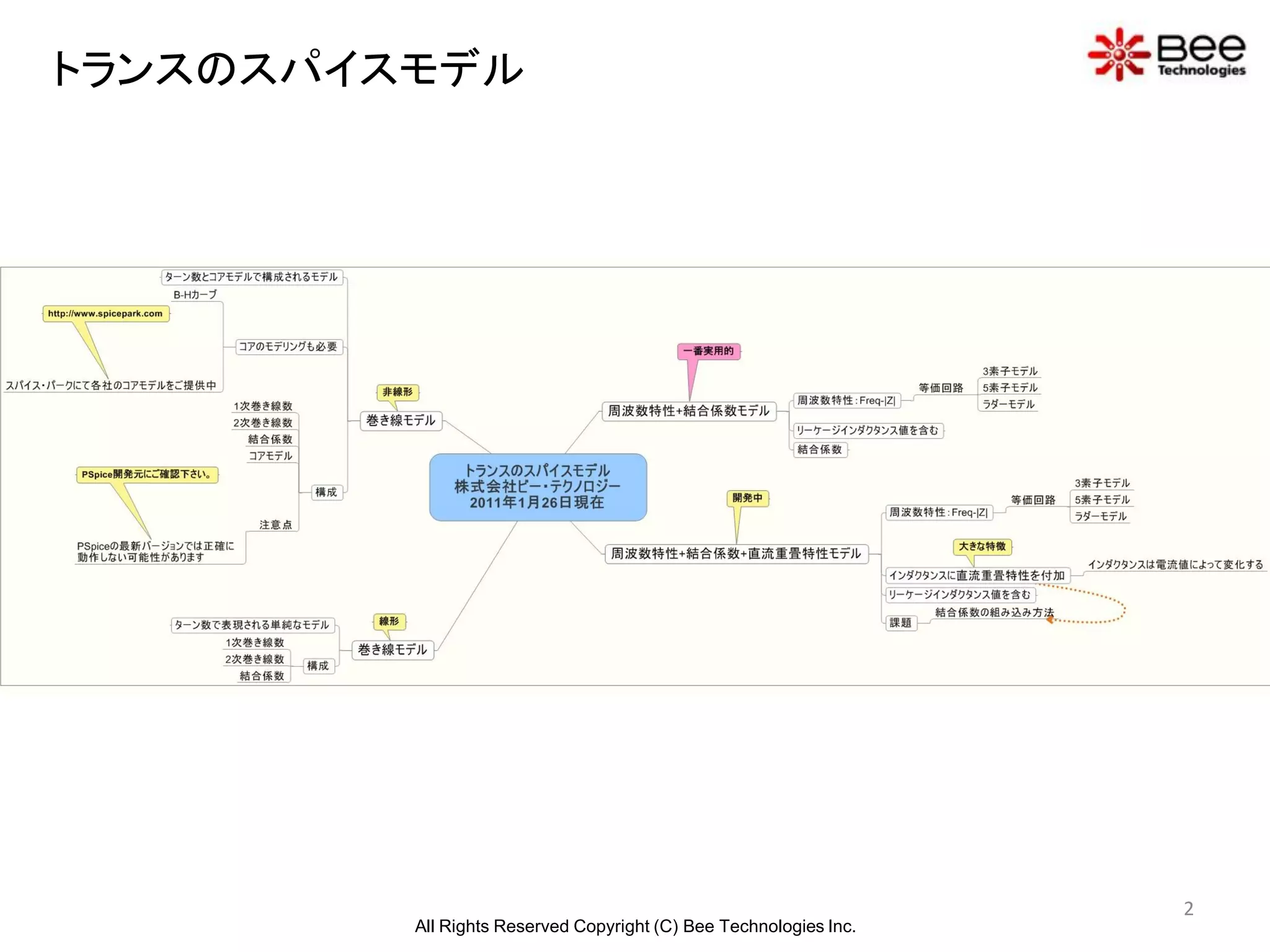

2. トランスのスパイスモデル
2
All Rights Reserved Copyright (C) Bee Technologies Inc.

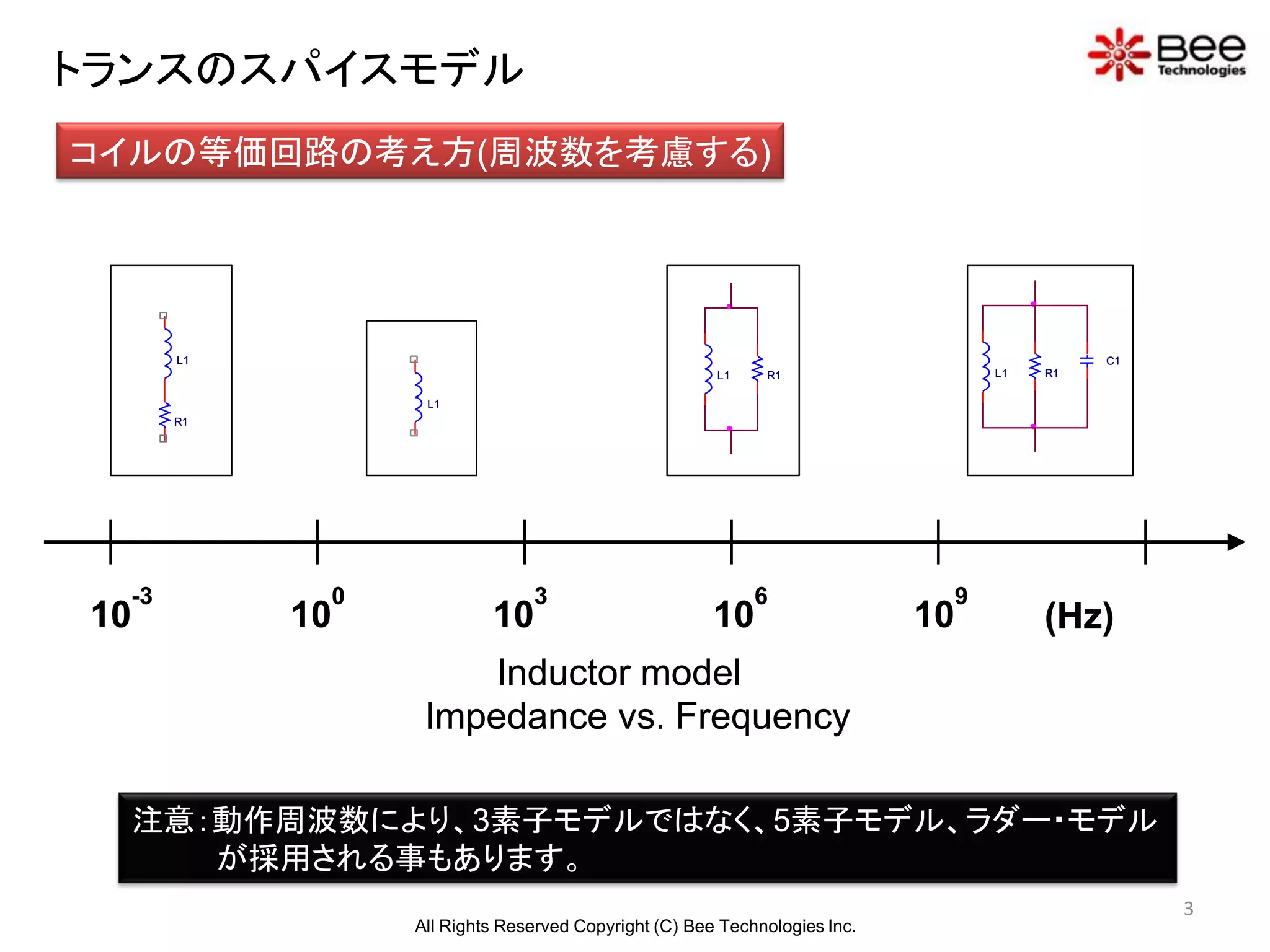

3. トランスのスパイスモデル
コイルの等価回路の考え方(周波数を考慮する)
L1 C1
L1 R1 L1 R1
L1
R1
-3 0 3 6 9
10 10 10 10 10 (Hz)
Inductor model
Impedance vs. Frequency
注意：動作周波数により、3素子モデルではなく、5素子モデル、ラダー・モデル
が採用される事もあります。
3
All Rights Reserved Copyright (C) Bee Technologies Inc.

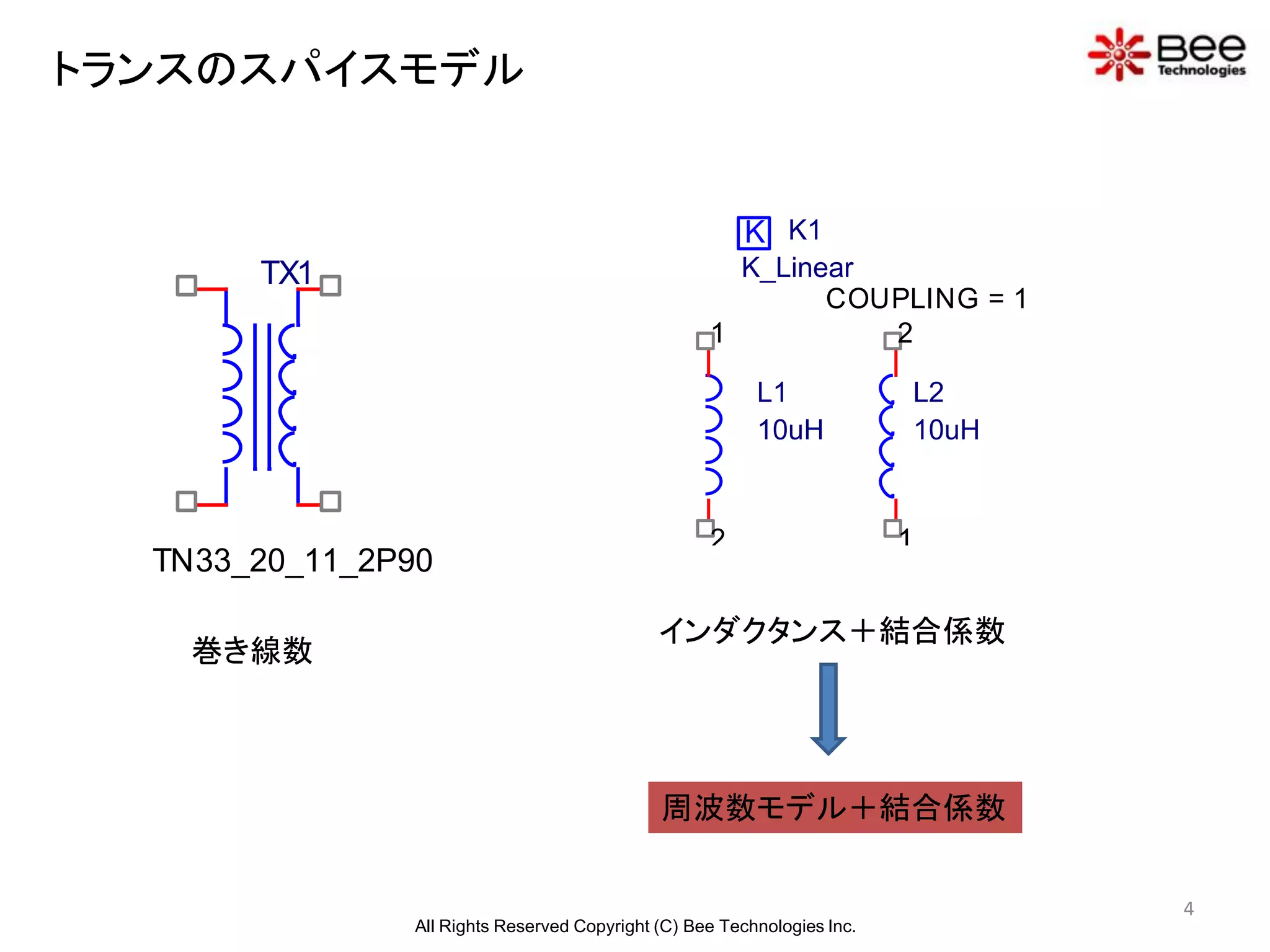

4. トランスのスパイスモデル
K K1
TX1 K_Linear
COUPLING = 1
1 2
L1 L2
10uH 10uH
2 1
TN33_20_11_2P90
インダクタンス＋結合係数
巻き線数
周波数モデル＋結合係数
4
All Rights Reserved Copyright (C) Bee Technologies Inc.

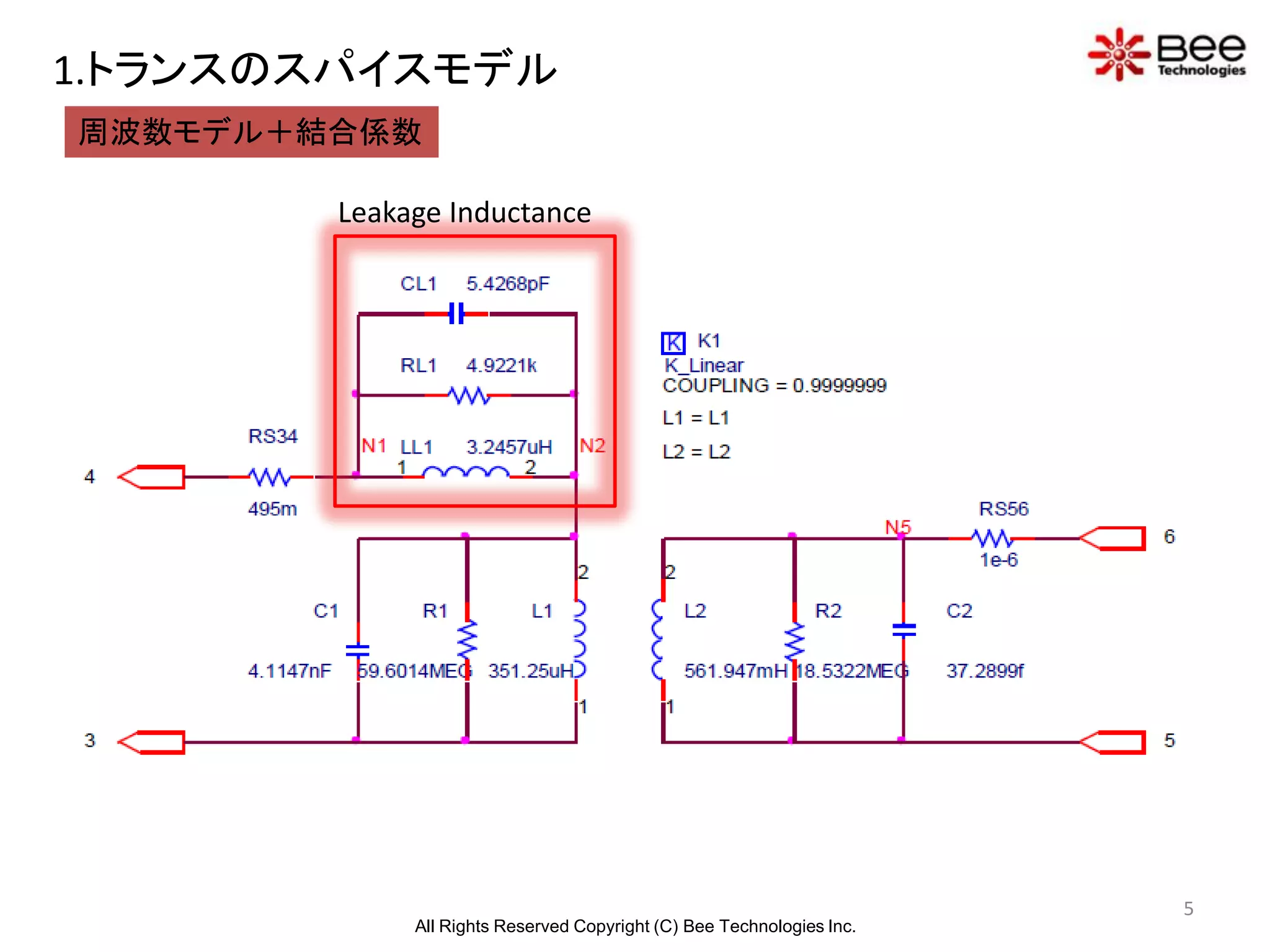

5. 1.トランスのスパイスモデル
周波数モデル＋結合係数
Leakage Inductance
5
All Rights Reserved Copyright (C) Bee Technologies Inc.

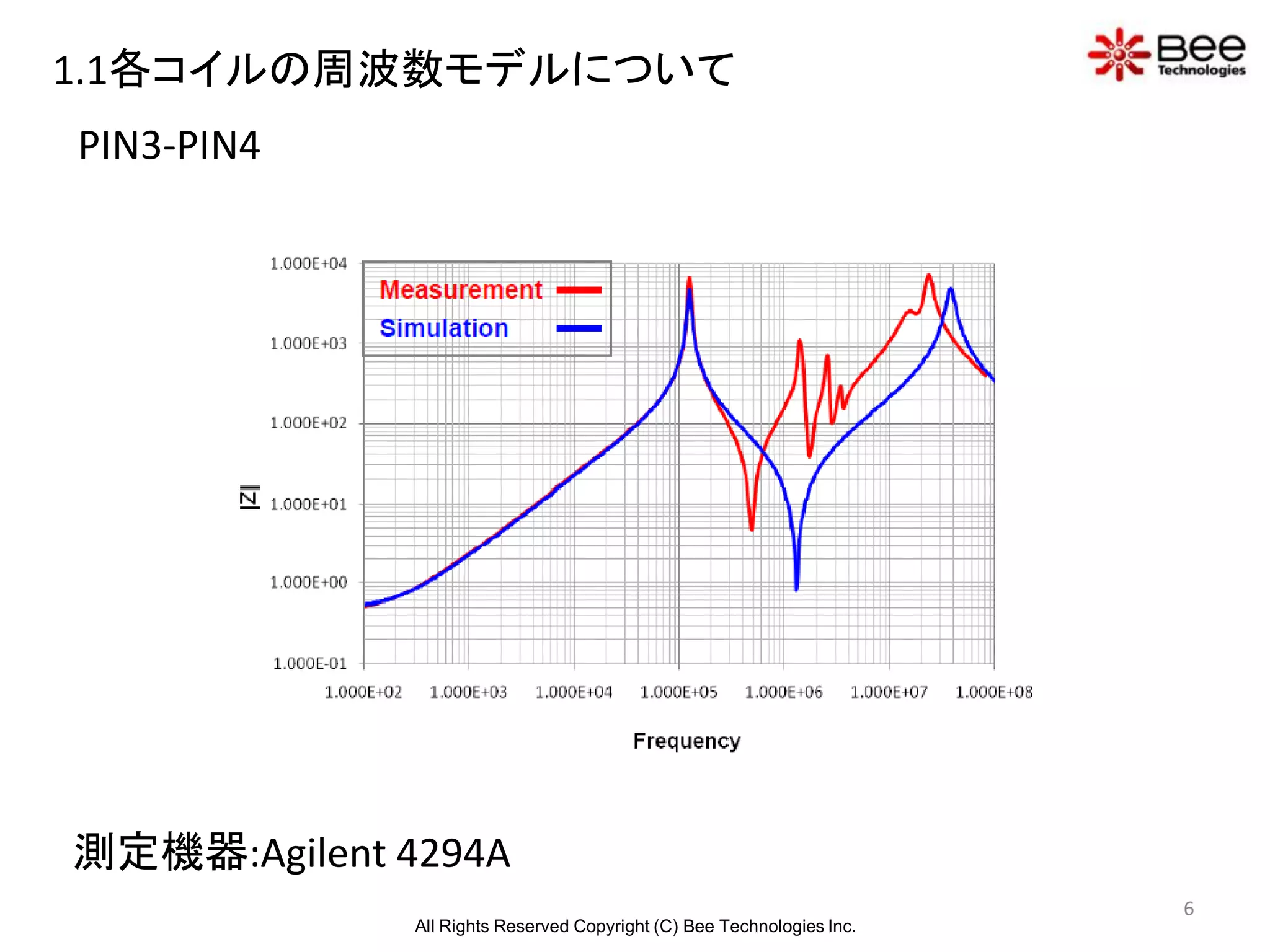

6. 1.1各コイルの周波数モデルについて
PIN3-PIN4
測定機器:Agilent 4294A
6
All Rights Reserved Copyright (C) Bee Technologies Inc.

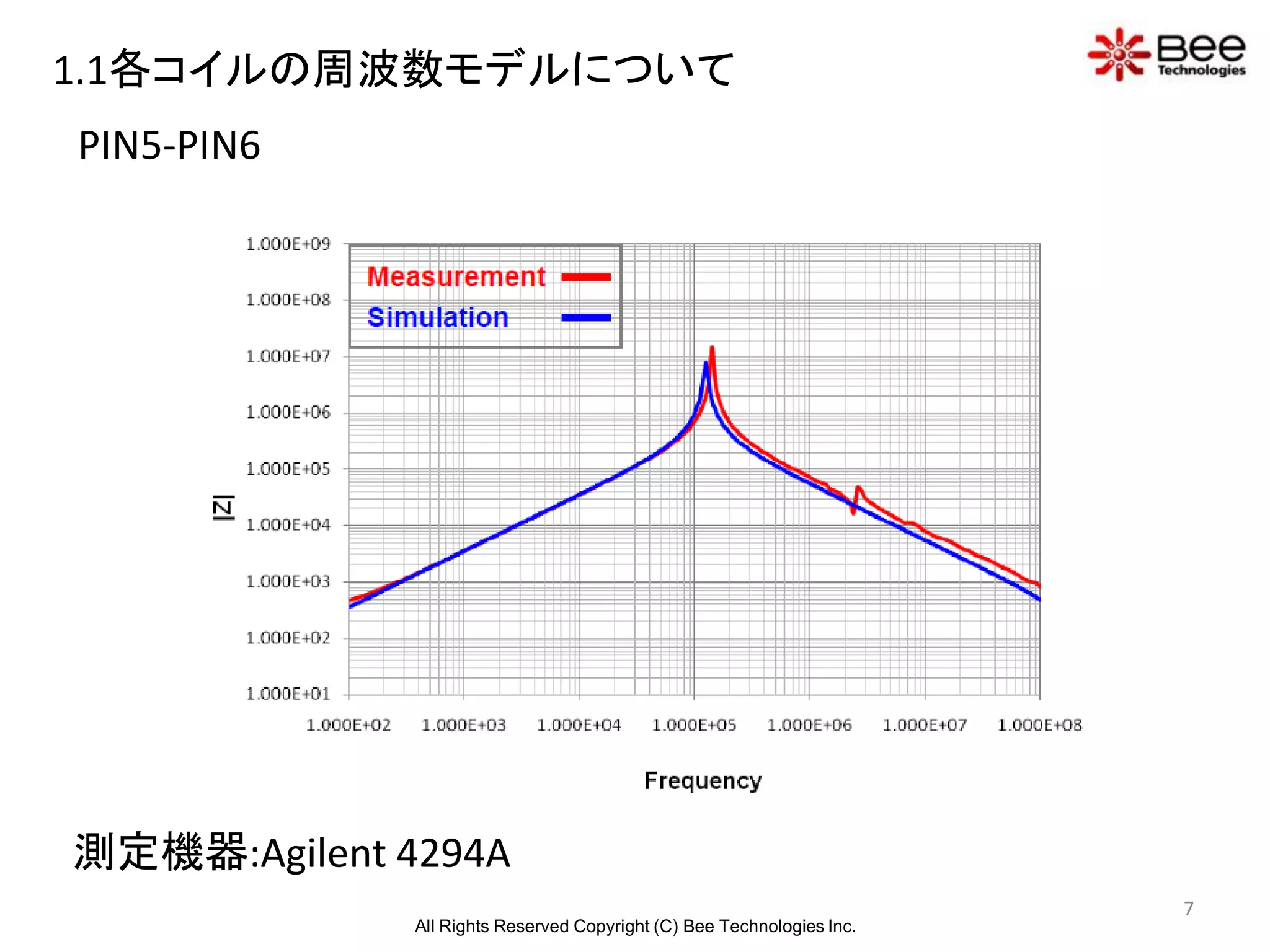

7. 1.1各コイルの周波数モデルについて
PIN5-PIN6
測定機器:Agilent 4294A
7
All Rights Reserved Copyright (C) Bee Technologies Inc.

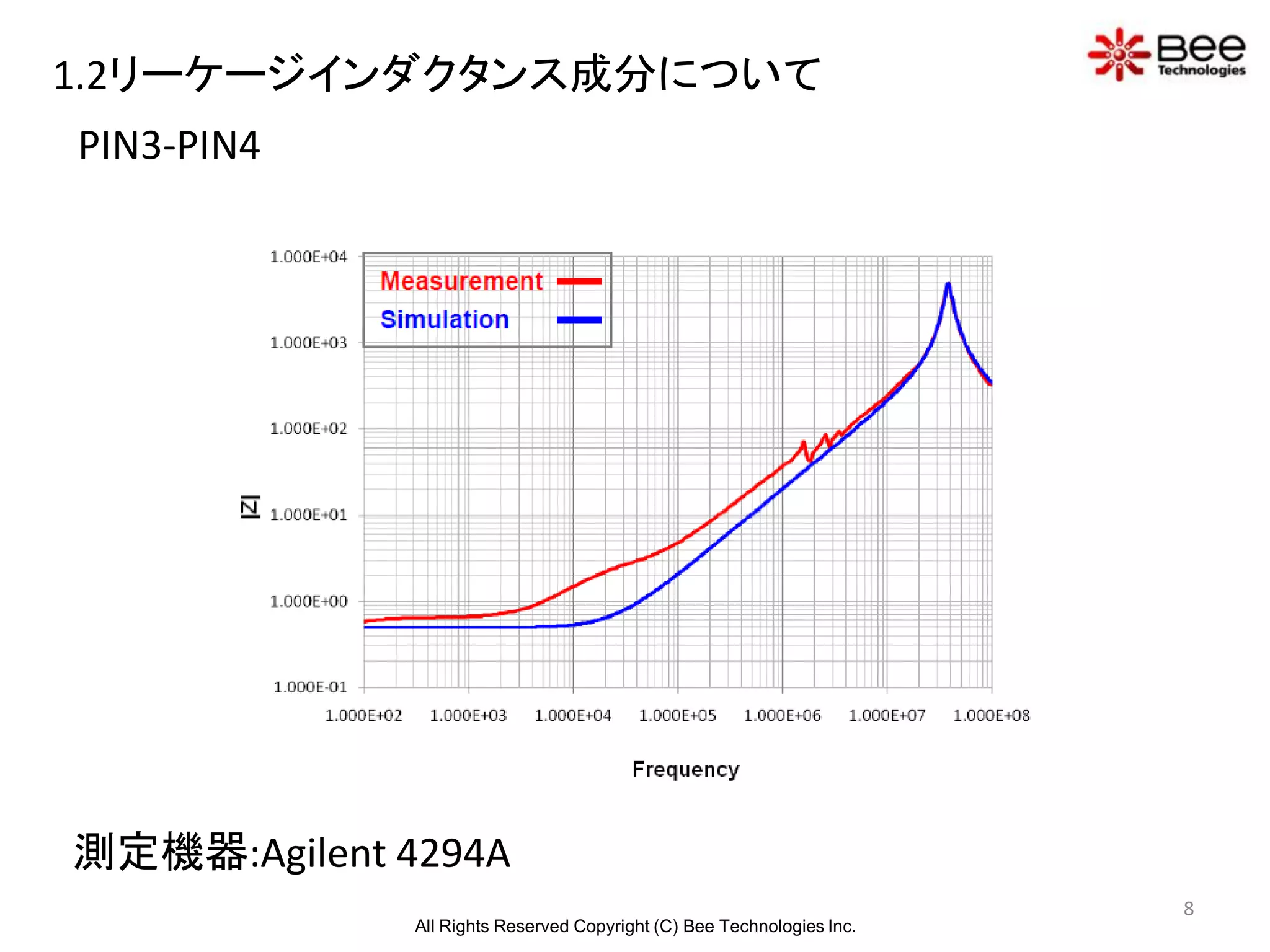

8. 1.2リーケージインダクタンス成分について
PIN3-PIN4
測定機器:Agilent 4294A
8
All Rights Reserved Copyright (C) Bee Technologies Inc.
