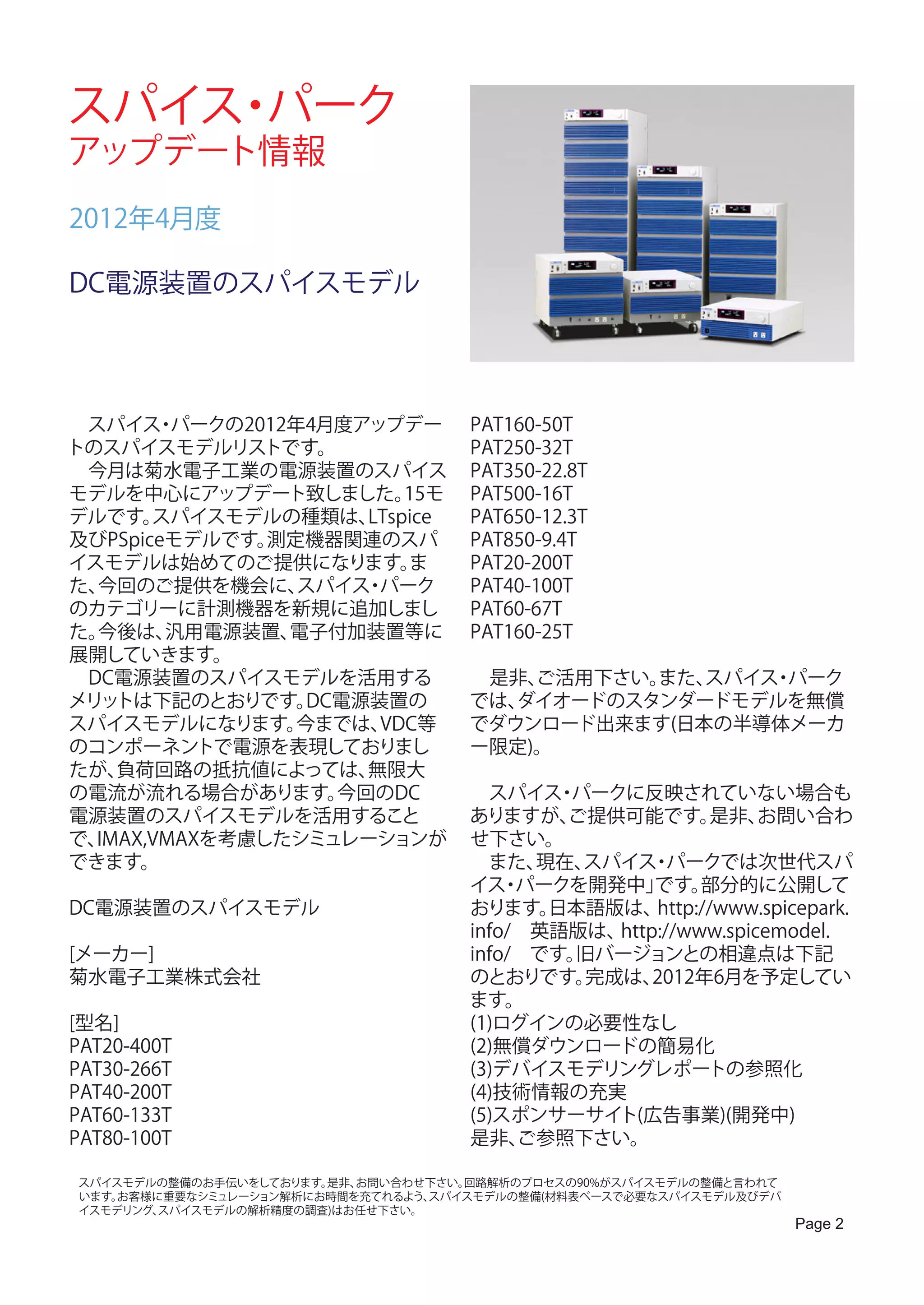

![スパイス パーク
・
アップデート情報
2012年4月度
DC電源装置のスパイスモデル
スパイス パークの2012年4月度アップデー
・ PAT160-50T
トのスパイスモデルリストです。 PAT250-32T
今月は菊水電子工業の電源装置のスパイス PAT350-22.8T
モデルを中心にアップデート致しました。 15モ PAT500-16T
デルです。 スパイスモデルの種類は、 LTspice PAT650-12.3T
及びPSpiceモデルです。 測定機器関連のスパ PAT850-9.4T
イスモデルは始めてのご提供になります。 ま PAT20-200T
た、今回のご提供を機会に、 スパイス パーク
・ PAT40-100T
のカテゴリーに計測機器を新規に追加しまし PAT60-67T
た。今後は、 汎用電源装置、 電子付加装置等に PAT160-25T
展開していきます。
DC電源装置のスパイスモデルを活用する 是非、ご活用下さい。また、スパイス パーク
・
メリッ トは下記のとおりです。 DC電源装置の では、ダイオードのスタンダードモデルを無償
スパイスモデルになります。 今までは、 VDC等 でダウンロード出来ます(日本の半導体メーカ
のコンポーネントで電源を表現しておりまし ー限定)。
たが、 負荷回路の抵抗値によっては、 無限大
の電流が流れる場合があります。 今回のDC スパイス パークに反映されていない場合も
・
電源装置のスパイスモデルを活用すること ありますが、 ご提供可能です。 是非、 お問い合わ
で、IMAX,VMAXを考慮したシミュレーションが せ下さい。
できます。 また、 現在、 スパイス パークでは次世代スパ
・
イス パークを開発中」
・ です。 部分的に公開して
DC電源装置のスパイスモデル おります。 日本語版は、 http://www.spicepark.
info/ 英語版は、 http://www.spicemodel.
[メーカー] info/ です。旧バージョンとの相違点は下記
菊水電子工業株式会社 のとおりです。 完成は、 2012年6月を予定してい
ます。
[型名] (1)ログインの必要性なし
PAT20-400T (2)無償ダウンロードの簡易化
PAT30-266T (3)デバイスモデリングレポートの参照化
PAT40-200T (4)技術情報の充実
PAT60-133T (5)スポンサーサイト(広告事業)(開発中)
PAT80-100T 是非、 ご参照下さい。
スパイスモデルの整備のお手伝いをしております。是非、お問い合わせ下さい。回路解析のプロセスの90%がスパイスモデルの整備と言われて
います。お客様に重要なシミュレーション解析にお時間を充てれるよう、スパイスモデルの整備(材料表ベースで必要なスパイスモデル及びデバ
イスモデリング、スパイスモデルの解析精度の調査)はお任せ下さい。
Page 2](https://image.slidesharecdn.com/beestyle035-120320032432-phpapp01/75/Bee-Style-vol-035-2-2048.jpg)

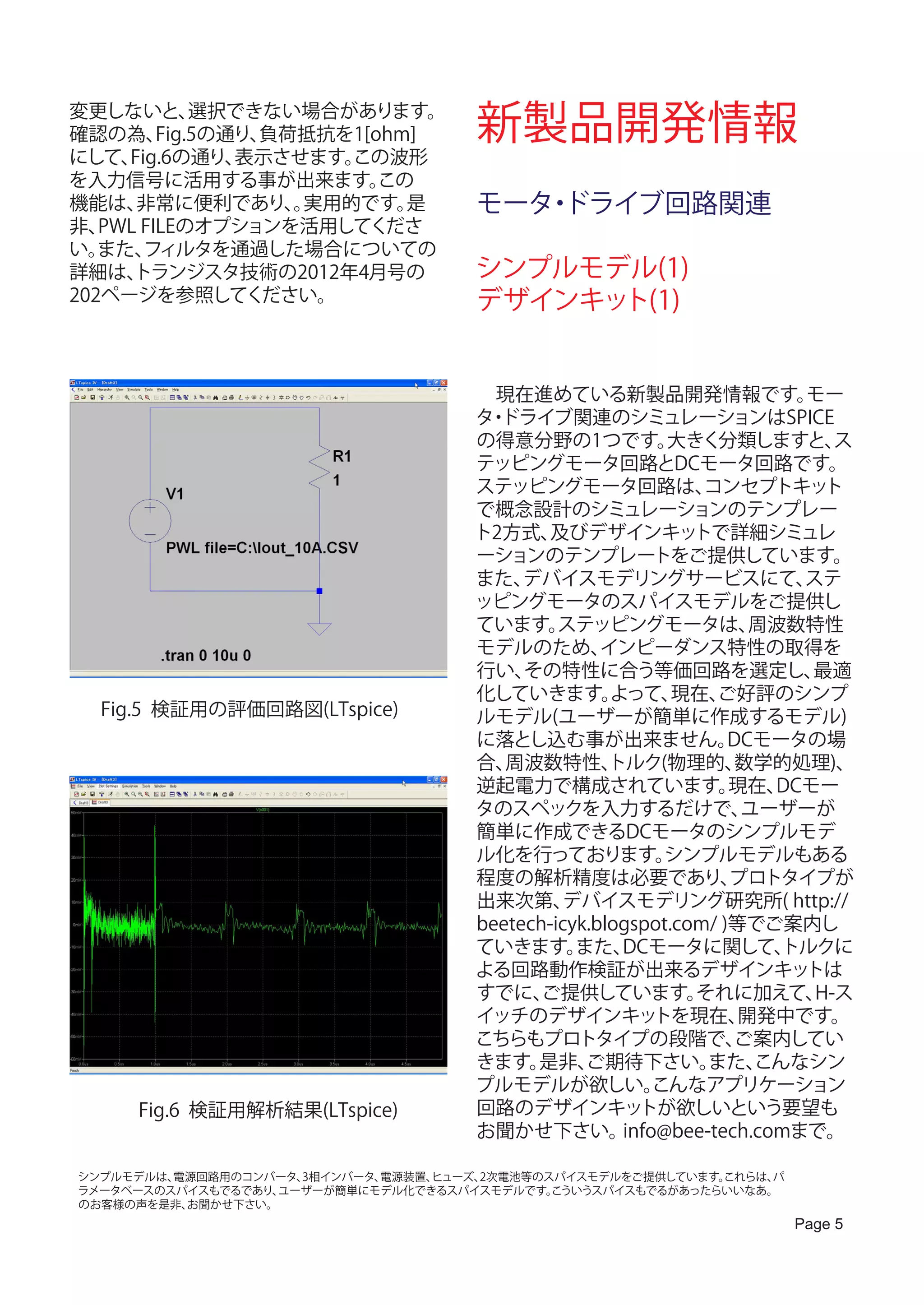

![変更しないと、
確認の為、
選択できない場合があります。
Fig.5の通り、負荷抵抗を1[ohm] 新製品開発情報
にして、 Fig.6の通り、 表示させます。この波形
を入力信号に活用する事が出来ます。 この
機能は、 非常に便利であり、実用的です。
。 是 モータ ドライブ回路関連
・
非、 PWL FILEのオプションを活用してくださ
い。 また、 フィルタを通過した場合についての
詳細は、 トランジスタ技術の2012年4月号の シンプルモデル(1)
202ページを参照してください。 デザインキット(1)
現在進めている新製品開発情報です。 モー
タ ドライブ関連のシミュレーションはSPICE
・
の得意分野の1つです。 大きく分類しますと、 ス
テッピングモータ回路とDCモータ回路です。
ステッピングモータ回路は、 コンセプトキッ ト
で概念設計のシミュレーションのテンプレー
ト2方式、 及びデザインキッ トで詳細シミュレ
ーションのテンプレートをご提供しています。
また、 デバイスモデリングサービスにて、 ステ
ッピングモータのスパイスモデルをご提供し
ています。 ステッピングモータは、 周波数特性
モデルのため、 インピーダンス特性の取得を
行い、 その特性に合う等価回路を選定し、 最適
化していきます。 よって、 現在、 ご好評のシンプ
Fig.5 検証用の評価回路図(LTspice) ルモデル(ユーザーが簡単に作成するモデル)
に落とし込む事が出来ません。 DCモータの場
合、 周波数特性、 トルク(物理的、 数学的処理)、
逆起電力で構成されています。 現在、 DCモー
タのスペックを入力するだけで、 ユーザーが
簡単に作成できるDCモータのシンプルモデ
ル化を行っております。 シンプルモデルもある
程度の解析精度は必要であり、 プロトタイプが
出来次第、 デバイスモデリング研究所( http://
beetech-icyk.blogspot.com/ )等でご案内し
ていきます。 また、 DCモータに関して、 トルクに
よる回路動作検証が出来るデザインキッ トは
すでに、 ご提供しています。 それに加えて、 H-ス
イッチのデザインキッ トを現在、 開発中です。
こちらもプロトタイプの段階で、 ご案内してい
きます。 是非、 ご期待下さい。 また、 こんなシン
プルモデルが欲しい。 こんなアプリケーション
Fig.6 検証用解析結果(LTspice) 回路のデザインキッ トが欲しいという要望も
お聞かせ下さい。 info@bee-tech.comまで。
シンプルモデルは、電源回路用のコンバータ、3相インバータ、電源装置、ヒューズ、2次電池等のスパイスモデルをご提供しています。これらは、パ
ラメータベースのスパイスもでるであり、ユーザーが簡単にモデル化できるスパイスモデルです。 こういうスパイスもでるがあったらいいなあ。
のお客様の声を是非、お聞かせ下さい。
Page 5](https://image.slidesharecdn.com/beestyle035-120320032432-phpapp01/75/Bee-Style-vol-035-5-2048.jpg)
More Related Content
More from Tsuyoshi Horigome
Bee Style:vol.035

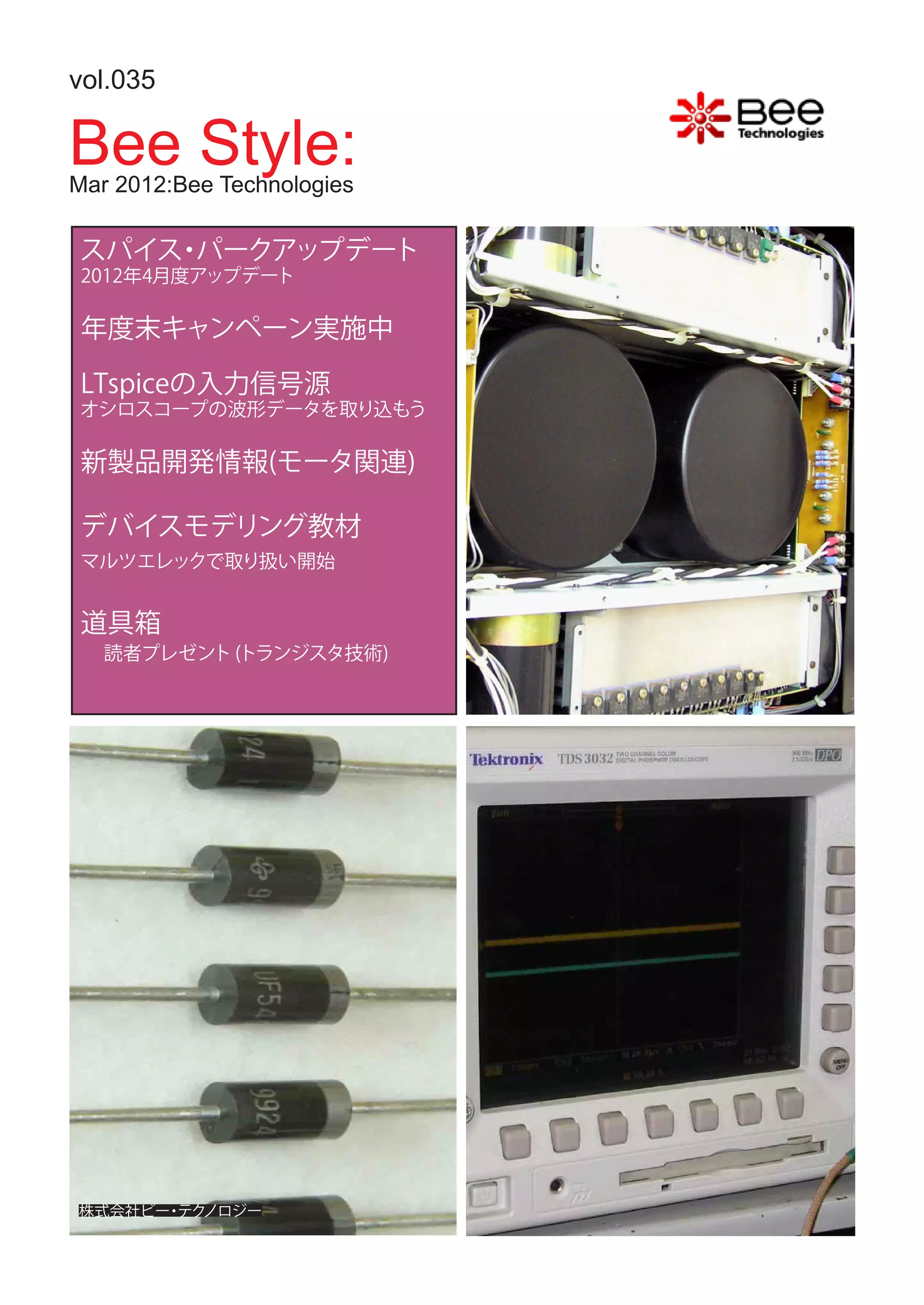

- 1. vol.035 Bee Style: Mar 2012:BeeTechnologies スパイス パークアップデート ・ 2012年4月度アップデート 年度末キャンペーン実施中 LTspiceの入力信号源 オシロスコープの波形データを取り込もう 新製品開発情報(モータ関連) デバイスモデリング教材 マルツエレックで取り扱い開始 道具箱 読者プレゼント (トランジスタ技術) 株式会社ビー テク ・ ノロジー
- 2. スパイス パーク ・ アップデート情報 2012年4月度 DC電源装置のスパイスモデル スパイス パークの2012年4月度アップデー ・ PAT160-50T トのスパイスモデルリストです。 PAT250-32T 今月は菊水電子工業の電源装置のスパイス PAT350-22.8T モデルを中心にアップデート致しました。 15モ PAT500-16T デルです。 スパイスモデルの種類は、 LTspice PAT650-12.3T 及びPSpiceモデルです。 測定機器関連のスパ PAT850-9.4T イスモデルは始めてのご提供になります。 ま PAT20-200T た、今回のご提供を機会に、 スパイス パーク ・ PAT40-100T のカテゴリーに計測機器を新規に追加しまし PAT60-67T た。今後は、 汎用電源装置、 電子付加装置等に PAT160-25T 展開していきます。 DC電源装置のスパイスモデルを活用する 是非、ご活用下さい。また、スパイス パーク ・ メリッ トは下記のとおりです。 DC電源装置の では、ダイオードのスタンダードモデルを無償 スパイスモデルになります。 今までは、 VDC等 でダウンロード出来ます(日本の半導体メーカ のコンポーネントで電源を表現しておりまし ー限定)。 たが、 負荷回路の抵抗値によっては、 無限大 の電流が流れる場合があります。 今回のDC スパイス パークに反映されていない場合も ・ 電源装置のスパイスモデルを活用すること ありますが、 ご提供可能です。 是非、 お問い合わ で、IMAX,VMAXを考慮したシミュレーションが せ下さい。 できます。 また、 現在、 スパイス パークでは次世代スパ ・ イス パークを開発中」 ・ です。 部分的に公開して DC電源装置のスパイスモデル おります。 日本語版は、 http://www.spicepark. info/ 英語版は、 http://www.spicemodel. [メーカー] info/ です。旧バージョンとの相違点は下記 菊水電子工業株式会社 のとおりです。 完成は、 2012年6月を予定してい ます。 [型名] (1)ログインの必要性なし PAT20-400T (2)無償ダウンロードの簡易化 PAT30-266T (3)デバイスモデリングレポートの参照化 PAT40-200T (4)技術情報の充実 PAT60-133T (5)スポンサーサイト(広告事業)(開発中) PAT80-100T 是非、 ご参照下さい。 スパイスモデルの整備のお手伝いをしております。是非、お問い合わせ下さい。回路解析のプロセスの90%がスパイスモデルの整備と言われて います。お客様に重要なシミュレーション解析にお時間を充てれるよう、スパイスモデルの整備(材料表ベースで必要なスパイスモデル及びデバ イスモデリング、スパイスモデルの解析精度の調査)はお任せ下さい。 Page 2

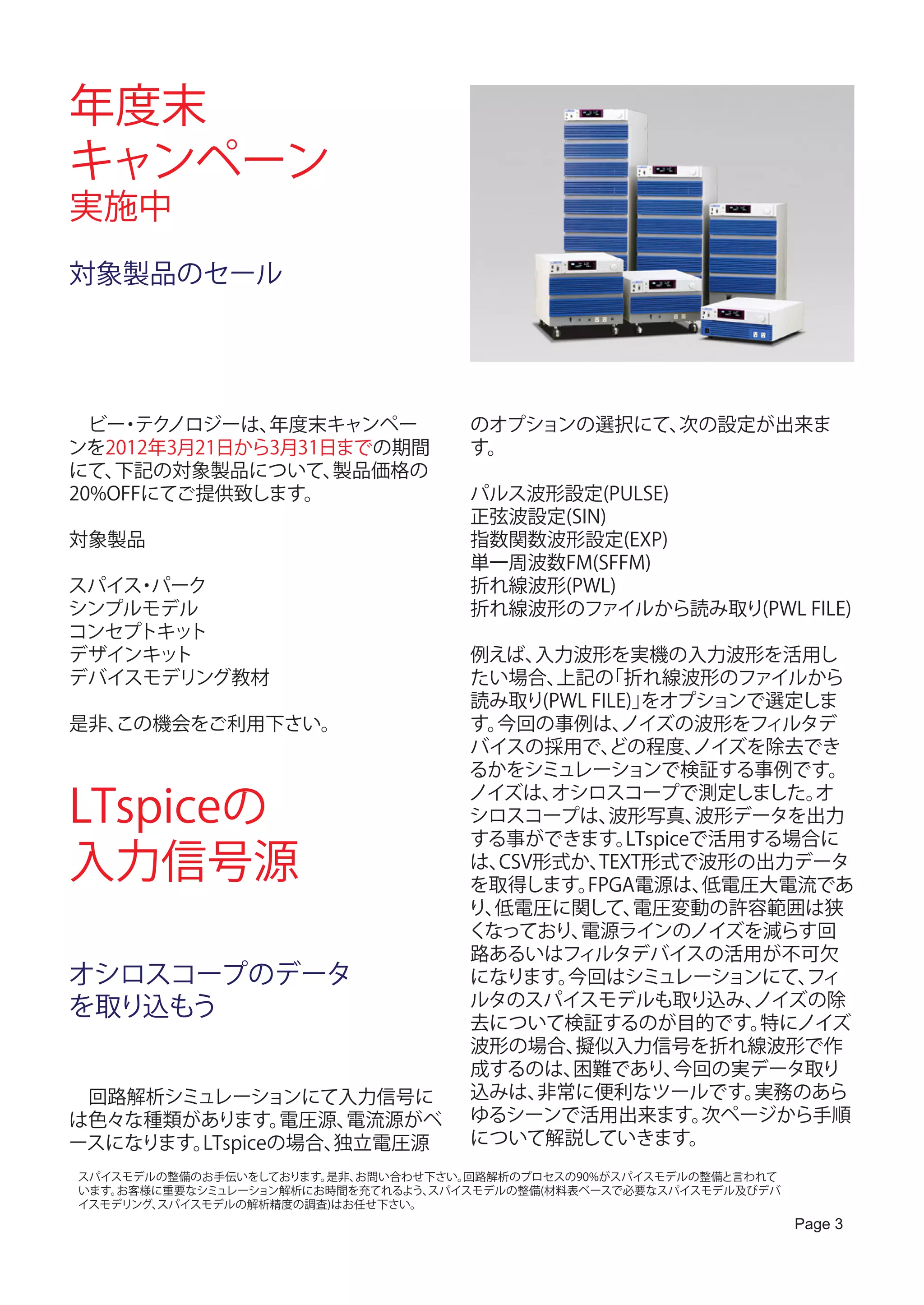

- 3. 年度末 キャンペーン 実施中 対象製品のセール ビー テク ・ ノロジーは、 年度末キャンペー のオプションの選択にて、次の設定が出来ま ンを2012年3月21日から3月31日までの期間 す。 にて、 下記の対象製品について、 製品価格の 20%OFFにてご提供致します。 パルス波形設定(PULSE) 正弦波設定(SIN) 対象製品 指数関数波形設定(EXP) 単一周波数FM(SFFM) スパイス パーク ・ 折れ線波形(PWL) シンプルモデル 折れ線波形のファイルから読み取り(PWL FILE) コンセプトキット デザインキット 例えば、 入力波形を実機の入力波形を活用し デバイスモデリング教材 たい場合、 上記の 「折れ線波形のファイルから 読み取り(PWL FILE)」をオプションで選定しま 是非、 この機会をご利用下さい。 す。今回の事例は、 ノイズの波形をフィルタデ バイスの採用で、 どの程度、 ノイズを除去でき るかをシミュレーションで検証する事例です。 LTspiceの ノイズは、 オシロスコープで測定しました。 オ シロスコープは、 波形写真、 波形データを出力 する事ができます。 LTspiceで活用する場合に 入力信号源 は、CSV形式か、 を取得します。 TEXT形式で波形の出力データ FPGA電源は、 低電圧大電流であ り、低電圧に関して、 電圧変動の許容範囲は狭 くなっており、 電源ラインのノイズを減らす回 路あるいはフィルタデバイスの活用が不可欠 オシロスコープのデータ になります。 今回はシミュレーションにて、 フィ を取り込もう ルタのスパイスモデルも取り込み、 ノイズの除 去について検証するのが目的です。 特にノイズ 波形の場合、 擬似入力信号を折れ線波形で作 成するのは、 困難であり、 今回の実データ取り 回路解析シミュレーションにて入力信号に 込みは、 非常に便利なツールです。 実務のあら は色々な種類があります。 電圧源、電流源がベ ゆるシーンで活用出来ます。 次ページから手順 ースになります。LTspiceの場合、独立電圧源 について解説していきます。 スパイスモデルの整備のお手伝いをしております。是非、お問い合わせ下さい。回路解析のプロセスの90%がスパイスモデルの整備と言われて います。お客様に重要なシミュレーション解析にお時間を充てれるよう、スパイスモデルの整備(材料表ベースで必要なスパイスモデル及びデバ イスモデリング、スパイスモデルの解析精度の調査)はお任せ下さい。 Page 3

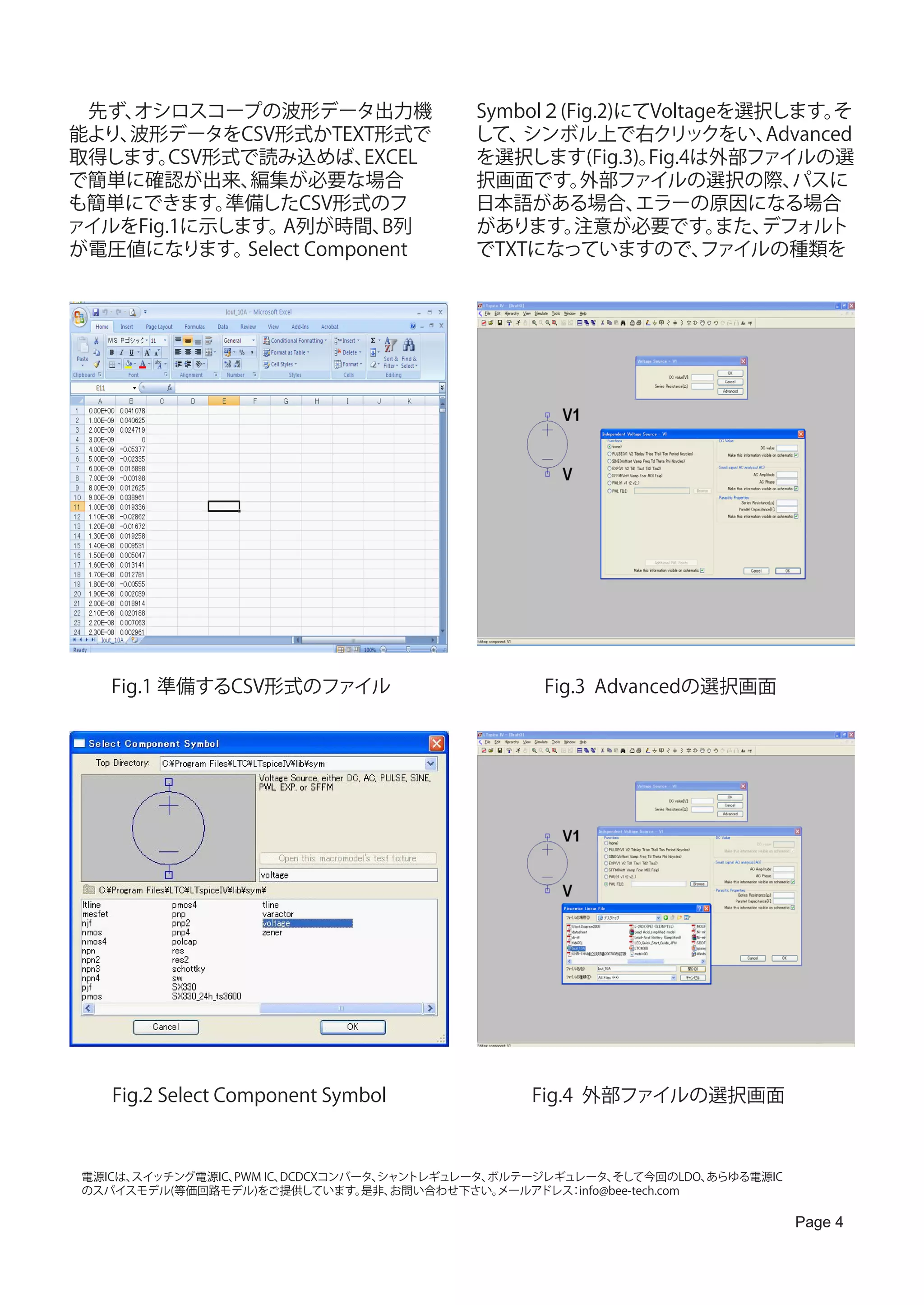

- 4. 先ず、オシロスコープの波形データ出力機 Symbol２(Fig.2)にてVoltageを選択します。 そ 能より、波形データをCSV形式かTEXT形式で して、 シンボル上で右クリックをい、 Advanced 取得します。 CSV形式で読み込めば、 EXCEL を選択します(Fig.3)。 Fig.4は外部ファイルの選 で簡単に確認が出来、 編集が必要な場合 択画面です。 外部ファイルの選択の際、 パスに も簡単にできます。 準備したCSV形式のフ 日本語がある場合、 エラーの原因になる場合 ァイルをFig.1に示します。 A列が時間、 B列 があります。 注意が必要です。 また、デフォルト が電圧値になります。 Select Component でTXTになっていますので、 ファイルの種類を Fig.1 準備するCSV形式のファイル Fig.3 Advancedの選択画面 Fig.2 Select Component Symbol Fig.4 外部ファイルの選択画面 電源ICは、 スイッチング電源IC、PWM IC、DCDCXコンバータ、 シャントレギュレータ、ボルテージレギュレータ、 そして今回のLDO、 あらゆる電源IC のスパイスモデル(等価回路モデル)をご提供しています。 是非、お問い合わせ下さい。メールアドレス info@bee-tech.com ： Page 4
- 5. 変更しないと、 確認の為、 選択できない場合があります。 Fig.5の通り、負荷抵抗を1[ohm] 新製品開発情報 にして、 Fig.6の通り、 表示させます。この波形 を入力信号に活用する事が出来ます。 この 機能は、 非常に便利であり、実用的です。 。 是 モータ ドライブ回路関連 ・ 非、 PWL FILEのオプションを活用してくださ い。 また、 フィルタを通過した場合についての 詳細は、 トランジスタ技術の2012年4月号の シンプルモデル(1) 202ページを参照してください。 デザインキット(1) 現在進めている新製品開発情報です。 モー タ ドライブ関連のシミュレーションはSPICE ・ の得意分野の1つです。 大きく分類しますと、 ス テッピングモータ回路とDCモータ回路です。 ステッピングモータ回路は、 コンセプトキッ ト で概念設計のシミュレーションのテンプレー ト2方式、 及びデザインキッ トで詳細シミュレ ーションのテンプレートをご提供しています。 また、 デバイスモデリングサービスにて、 ステ ッピングモータのスパイスモデルをご提供し ています。 ステッピングモータは、 周波数特性 モデルのため、 インピーダンス特性の取得を 行い、 その特性に合う等価回路を選定し、 最適 化していきます。 よって、 現在、 ご好評のシンプ Fig.5 検証用の評価回路図(LTspice) ルモデル(ユーザーが簡単に作成するモデル) に落とし込む事が出来ません。 DCモータの場 合、 周波数特性、 トルク(物理的、 数学的処理)、 逆起電力で構成されています。 現在、 DCモー タのスペックを入力するだけで、 ユーザーが 簡単に作成できるDCモータのシンプルモデ ル化を行っております。 シンプルモデルもある 程度の解析精度は必要であり、 プロトタイプが 出来次第、 デバイスモデリング研究所( http:// beetech-icyk.blogspot.com/ )等でご案内し ていきます。 また、 DCモータに関して、 トルクに よる回路動作検証が出来るデザインキッ トは すでに、 ご提供しています。 それに加えて、 H-ス イッチのデザインキッ トを現在、 開発中です。 こちらもプロトタイプの段階で、 ご案内してい きます。 是非、 ご期待下さい。 また、 こんなシン プルモデルが欲しい。 こんなアプリケーション Fig.6 検証用解析結果(LTspice) 回路のデザインキッ トが欲しいという要望も お聞かせ下さい。 info@bee-tech.comまで。 シンプルモデルは、電源回路用のコンバータ、3相インバータ、電源装置、ヒューズ、2次電池等のスパイスモデルをご提供しています。これらは、パ ラメータベースのスパイスもでるであり、ユーザーが簡単にモデル化できるスパイスモデルです。 こういうスパイスもでるがあったらいいなあ。 のお客様の声を是非、お聞かせ下さい。 Page 5

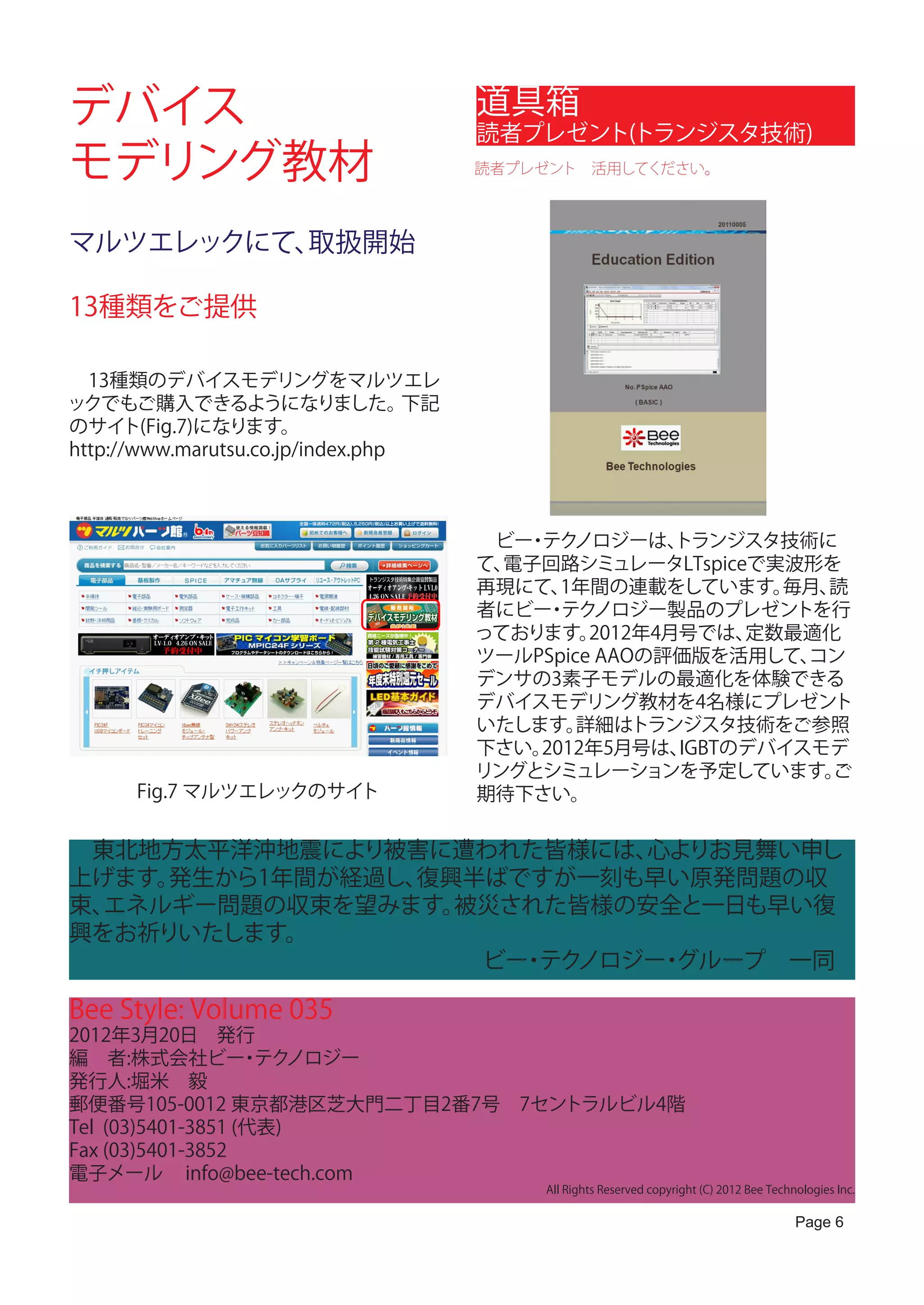

- 6. デバイス 道具箱 読者プレゼント(トランジスタ技術) モデリング教材 読者プレゼント 活用してください。 マルツエレックにて、取扱開始 13種類をご提供 13種類のデバイスモデリングをマルツエレ ックでもご購入できるようになりました。 下記 のサイト(Fig.7)になります。 http://www.marutsu.co.jp/index.php ビー テク ・ ノロジーは、 トランジスタ技術に て、電子回路シミュレータLTspiceで実波形を 再現にて、 1年間の連載をしています。 毎月、読 者にビー テク ・ ノロジー製品のプレゼントを行 っております。 2012年4月号では、 定数最適化 ツールPSpice AAOの評価版を活用して、 コン デンサの3素子モデルの最適化を体験できる デバイスモデリング教材を4名様にプレゼント いたします。 詳細はトランジスタ技術をご参照 下さい。2012年5月号は、 IGBTのデバイスモデ リングとシミュレーションを予定しています。 ご Fig.7 マルツエレックのサイト 期待下さい。 東北地方太平洋沖地震により被害に遭われた皆様には、 心よりお見舞い申し 上げます。発生から1年間が経過し、復興半ばですが一刻も早い原発問題の収 束、エネルギー問題の収束を望みます。 被災された皆様の安全と一日も早い復 興をお祈りいたします。 ビー テク ・ ノロジー グループ 一同 ・ Bee Style: Volume 035 2012年3月20日 発行 編 者:株式会社ビー テク ・ ノロジー 発行人:堀米 毅 郵便番号105-0012 東京都港区芝大門二丁目2番7号 7セントラルビル4階 Tel (03)5401-3851 (代表) Fax (03)5401-3852 電子メール info@bee-tech.com All Rights Reserved copyright (C) 2012 Bee Technologies Inc. Page 6
