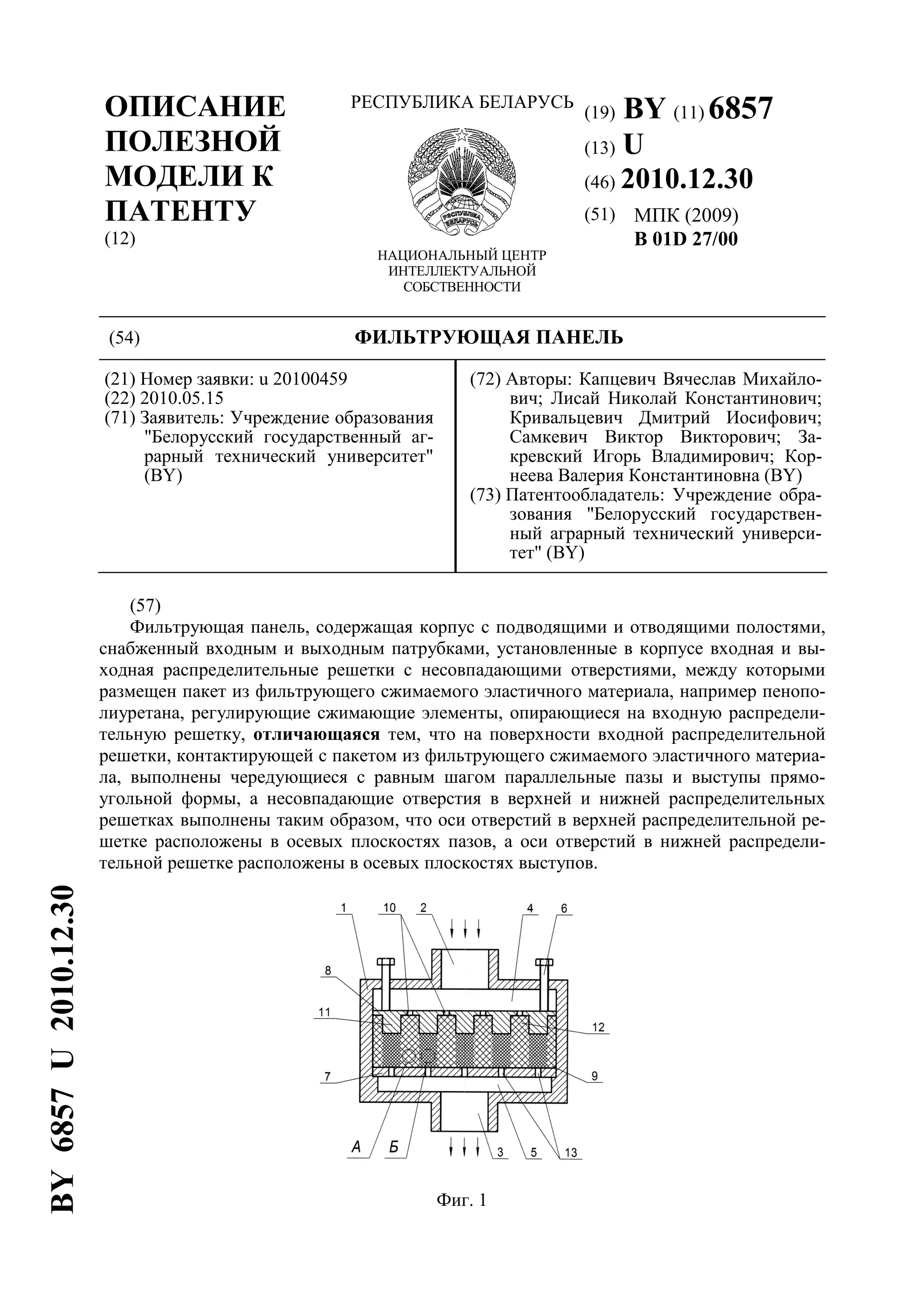

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6857
(13) U
(46) 2010.12.30
(51) МПК (2009)
B 01D 27/00
(54) ФИЛЬТРУЮЩАЯ ПАНЕЛЬ
(21) Номер заявки: u 20100459
(22) 2010.05.15
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Капцевич Вячеслав Михайло-
вич; Лисай Николай Константинович;
Кривальцевич Дмитрий Иосифович;
Самкевич Виктор Викторович; За-
кревский Игорь Владимирович; Кор-
неева Валерия Константиновна (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусский государствен-
ный аграрный технический универси-
тет" (BY)
(57)
Фильтрующая панель, содержащая корпус с подводящими и отводящими полостями,
снабженный входным и выходным патрубками, установленные в корпусе входная и вы-
ходная распределительные решетки с несовпадающими отверстиями, между которыми
размещен пакет из фильтрующего сжимаемого эластичного материала, например пенопо-
лиуретана, регулирующие сжимающие элементы, опирающиеся на входную распредели-
тельную решетку, отличающаяся тем, что на поверхности входной распределительной
решетки, контактирующей с пакетом из фильтрующего сжимаемого эластичного материа-
ла, выполнены чередующиеся с равным шагом параллельные пазы и выступы прямо-
угольной формы, а несовпадающие отверстия в верхней и нижней распределительных
решетках выполнены таким образом, что оси отверстий в верхней распределительной ре-
шетке расположены в осевых плоскостях пазов, а оси отверстий в нижней распредели-
тельной решетке расположены в осевых плоскостях выступов.
Фиг. 1
BY6857U2010.12.30

2. BY 6857 U 2010.12.30
2
(56)
1. Патент РБ 4811, МПК7
В 01D 29/44, 2002.
2. Патент РБ 5281, МПК7
B 01D 27/00, 2008.
Предлагаемое техническое решение относится к устройствам для очистки воздуха ме-
тодом фильтрования и может быть использовано в промышленных, жилых и других по-
мещениях, содержащих различного рода загрязнения.
Известны устройства, в которых фильтрующий элемент выполнен из пакета сетчатых
пластин, где раздаточные каналы и приемные каналы образованы проволоками основы и
утков [1].
Вышеописанные устройства обладают низкой грязеемкостью, а следовательно, быстро
забиваются и срок их службы невысок.
Наиболее близкой к заявляемой является фильтрующая панель, которая состоит из
корпуса с подводящими и отводящими полостями, снабженного входным и выходным па-
трубками, установленных в корпусе входной и выходной распределительных решеток с
несовпадающими отверстиями, между которыми размещен пакет из фильтрующего мате-
риала, регулирующих сжимающих элементов, опирающихся на входную распределитель-
ную решетку [2].
Недостатком такого устройства является низкая производительность, грязеемкость и
срок службы.
Задача полезной модели - повышение производительности, грязеемкости и срока
службы.
Задача достигается тем, что в известной фильтрующей панели, содержащей корпус с
подводящими и отводящими полостями, снабженный входным и выходным патрубками,
установленные в корпусе входная и выходная распределительные решетки с несовпадаю-
щими отверстиями, между которыми размещен пакет из фильтрующего сжимаемого эла-
стичного материала, например пенополиуретана, регулирующие сжимающие элементы,
опирающиеся на входную распределительную решетку, на поверхности входной распре-
делительной решетки, контактирующей с пакетом из фильтрующего сжимаемого эластич-
ного материала, выполнены чередующиеся с равным шагом параллельные пазы и
выступы прямоугольной формы, а несовпадающие отверстия в верхней и нижней распре-
делительных решетках выполнены таким образом, что оси отверстий в верхней распреде-
лительной решетке расположены в осевых плоскостях пазов, а оси отверстий в нижней
распределительной решетке расположены в осевых плоскостях выступов.
Сущность предлагаемой полезной модели поясняется графическим изображением, где
на фиг. 1 представлен разрез одного из возможных вариантов исполнения конструкции
фильтрующей панели, а на фиг. 2 представлено сечение распределительных решеток и
схема расположения несовпадающих отверстий, на фиг. 3 представлены область А с по-
рами большего размера и область Б с порами меньшего размера.
Фильтрующая панель состоит из корпуса 1, входного 2 и выходного 3 патрубков, под-
водящей 4 и отводящей 5 полостей, регулирующих сжимающих элементов 6, пакета со
сжимаемым эластичным материалом 9, например пенополиуретаном, входной распреде-
лительной решетки 8 с отверстиями 10, выступами 11 и пазами 12, выходной распредели-
тельной решетки 7 с отверстиями 13.
Фильтрующая панель работает следующим образом. Очищаемый воздух движется по
входному патрубку 2 и поступает через подводящую полость 4 к входной распредели-
тельной решетке 8. Не имея возможности пройти далее, очищаемая среда распределяется
на многочисленные потоки и поступает через отверстия 10 входной распределительной
решетки 8 в пакет со сжимаемым эластичным материалом 9, например пенополиуретаном.

3. BY 6857 U 2010.12.30
3
Благодаря тому, что на поверхности верхней распределительной решетки 8, контактиру-
ющей с пакетом со сжимаемым эластичным материалом 9, выполнены чередующиеся с
равным шагом параллельные выступы 11 и пазы 12 прямоугольной формы, то в пакете с
фильтрующим материалом образуется область А с порами большего размера между пазом 12
верхней распределительной решетки 8 и нижней распределительной решеткой 7, и об-
ласть Б с порами меньшего размера между выступами 11 верхней распределительной ре-
шетки 8 и нижней распределительной решеткой 7. Очищаемый воздух, распределяясь на
многочисленные потоки, проходит через отверстия 10 в верхней распределительной ре-
шетке 8 и попадает в область пор с большими размерами, где происходит очистка от
крупных частиц загрязнений. Далее, не имея возможности пройти прямолинейно к выход-
ным отверстиям 13 нижней распределительной решетки 7, очищаемая среда изменяет свое
направление на 90°, и движется в область пор с меньшими размерами, где происходит
окончательное удаление частиц загрязнений, и выходит через выходные отверстия 13
нижней распределительной решетки 7. Далее очищенный воздух движется через отводя-
щую полость 5 и выходной патрубок 3. При помощи регулирующих сжимающих элемен-
тов 6 производится регулировка размеров пор фильтрующего материала 9, которая
позволяет отфильтровывать мельчайшие частицы, проходящие по направлению движения
воздуха. Такую регулировку можно осуществлять в процессе работы фильтрующей панели.
Такая конструкция фильтрующей панели за счет создания в фильтрующем материале
областей с порами большего и меньшего размера позволяет повысить эффективность про-
цесса фильтрации, увеличивает производительность, грязеемкость и срок службы.
Фиг. 2
Фиг. 3
