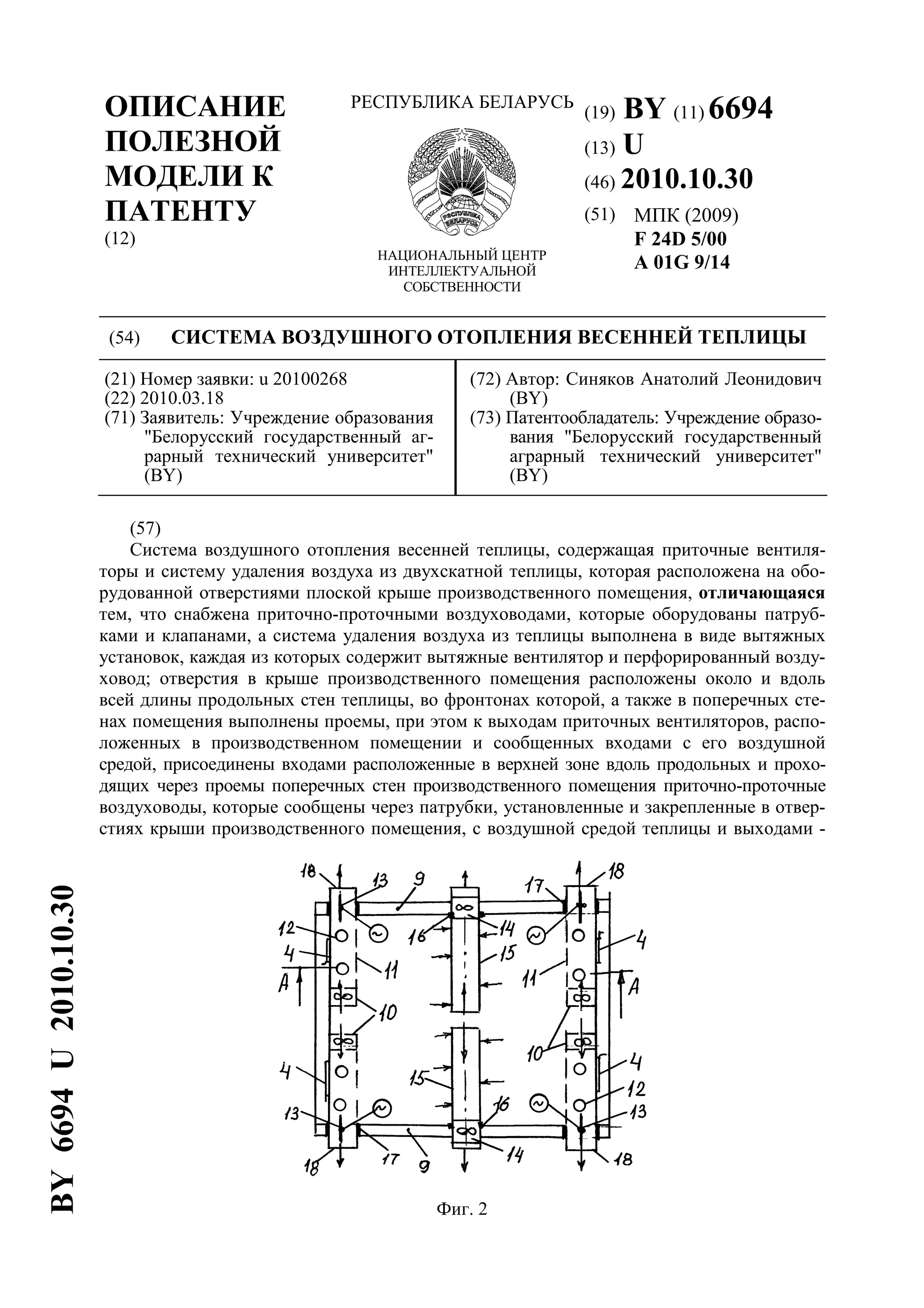

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6694
(13) U
(46) 2010.10.30
(51) МПК (2009)
F 24D 5/00
A 01G 9/14
(54) СИСТЕМА ВОЗДУШНОГО ОТОПЛЕНИЯ ВЕСЕННЕЙ ТЕПЛИЦЫ
(21) Номер заявки: u 20100268
(22) 2010.03.18
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Автор: Синяков Анатолий Леонидович
(BY)
(73) Патентообладатель: Учреждение образо-
вания "Белорусский государственный
аграрный технический университет"
(BY)
(57)
Система воздушного отопления весенней теплицы, содержащая приточные вентиля-
торы и систему удаления воздуха из двухскатной теплицы, которая расположена на обо-
рудованной отверстиями плоской крыше производственного помещения, отличающаяся
тем, что снабжена приточно-проточными воздуховодами, которые оборудованы патруб-
ками и клапанами, а система удаления воздуха из теплицы выполнена в виде вытяжных
установок, каждая из которых содержит вытяжные вентилятор и перфорированный возду-
ховод; отверстия в крыше производственного помещения расположены около и вдоль
всей длины продольных стен теплицы, во фронтонах которой, а также в поперечных сте-
нах помещения выполнены проемы, при этом к выходам приточных вентиляторов, распо-
ложенных в производственном помещении и сообщенных входами с его воздушной
средой, присоединены входами расположенные в верхней зоне вдоль продольных и прохо-
дящих через проемы поперечных стен производственного помещения приточно-проточные
воздуховоды, которые сообщены через патрубки, установленные и закрепленные в отвер-
стиях крыши производственного помещения, с воздушной средой теплицы и выходами -
Фиг. 2
BY6694U2010.10.30

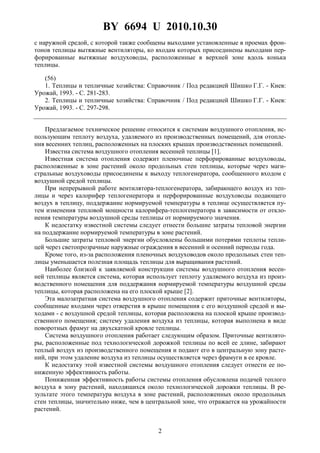

2. BY 6694 U 2010.10.30
2
с наружной средой, с которой также сообщены выходами установленные в проемах фрон-
тонов теплицы вытяжные вентиляторы, ко входам которых присоединены выходами пер-
форированные вытяжные воздуховоды, расположенные в верхней зоне вдоль конька
теплицы.
(56)
1. Теплицы и тепличные хозяйства: Справочник / Под редакцией Шишко Г.Г. - Киев:
Урожай, 1993. - C. 281-283.
2. Теплицы и тепличные хозяйства: Справочник / Под редакцией Шишко Г.Г. - Киев:
Урожай, 1993. - C. 297-298.
Предлагаемое техническое решение относится к системам воздушного отопления, ис-
пользующим теплоту воздуха, удаляемого из производственных помещений, для отопле-
ния весенних теплиц, расположенных на плоских крышах производственных помещений.
Известна система воздушного отопления весенней теплицы [1].
Известная система отопления содержит пленочные перфорированные воздуховоды,
расположенные в зоне растений около продольных стен теплицы, которые через маги-
стральные воздуховоды присоединены к выходу теплогенератора, сообщенного входом с
воздушной средой теплицы.
При непрерывной работе вентилятора-теплогенератора, забирающего воздух из теп-
лицы и через калорифер теплогенератора и перфорированные воздуховоды подающего
воздух в теплицу, поддержание нормируемой температуры в теплице осуществляется пу-
тем изменения тепловой мощности калорифера-теплогенератора в зависимости от откло-
нения температуры воздушной среды теплицы от нормируемого значения.
К недостатку известной системы следует отнести большие затраты тепловой энергии
на поддержание нормируемой температуры в зоне растений.
Большие затраты тепловой энергии обусловлены большими потерями теплоты тепли-
цей через светопрозрачные наружные ограждения в весенний и осенний периоды года.
Кроме того, из-за расположения пленочных воздуховодов около продольных стен теп-
лицы уменьшается полезная площадь теплицы для выращивания растений.
Наиболее близкой к заявляемой конструкции системы воздушного отопления весен-
ней теплицы является система, которая использует теплоту удаляемого воздуха из произ-
водственного помещения для поддержания нормируемой температуры воздушной среды
теплицы, которая расположена на его плоской крыше [2].
Эта малозатратная система воздушного отопления содержит приточные вентиляторы,
сообщенные входами через отверстия в крыше помещения с его воздушной средой и вы-
ходами - с воздушной средой теплицы, которая расположена на плоской крыше производ-
ственного помещения; систему удаления воздуха из теплицы, которая выполнена в виде
поворотных фрамуг на двухскатной кровле теплицы.
Система воздушного отопления работает следующим образом. Приточные вентилято-
ры, расположенные под технологической дорожкой теплицы по всей ее длине, забирают
теплый воздух из производственного помещения и подают его в центральную зону расте-
ний, при этом удаление воздуха из теплицы осуществляется через фрамуги в ее кровле.
К недостатку этой известной системы воздушного отопления следует отнести ее по-
ниженную эффективность работы.
Пониженная эффективность работы системы отопления обусловлена подачей теплого
воздуха в зону растений, находящихся около технологической дорожки теплицы. В ре-
зультате этого температура воздуха в зоне растений, расположенных около продольных
стен теплицы, значительно ниже, чем в центральной зоне, что отражается на урожайности
растений.

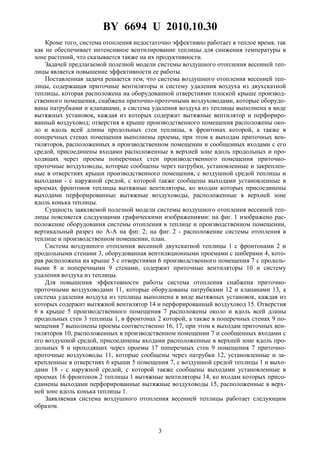

3. BY 6694 U 2010.10.30
3
Кроме того, система отопления недостаточно эффективно работает в теплое время, так
как не обеспечивает интенсивное вентилирование теплицы для снижения температуры в
зоне растений, что сказывается также на их продуктивности.
Задачей предлагаемой полезной модели системы воздушного отопления весенней теп-
лицы является повышение эффективности ее работы.
Поставленная задача решается тем, что система воздушного отопления весенней теп-
лицы, содержащая приточные вентиляторы и систему удаления воздуха из двухскатной
теплицы, которая расположена на оборудованной отверстиями плоской крыше производ-
ственного помещения, снабжена приточно-проточными воздуховодами, которые оборудо-
ваны патрубками и клапанами, а система удаления воздуха из теплицы выполнена в виде
вытяжных установок, каждая из которых содержит вытяжные вентилятор и перфориро-
ванный воздуховод; отверстия в крыше производственного помещения расположены око-
ло и вдоль всей длины продольных стен теплицы, в фронтонах которой, а также в
поперечных стенах помещения выполнены проемы, при этом к выходам приточных вен-
тиляторов, расположенных в производственном помещении и сообщенных входами с его
средой, присоединены входами расположенные в верхней зоне вдоль продольных и про-
ходящих через проемы поперечных стен производственного помещения приточно-
проточные воздуховоды, которые сообщены через патрубки, установленные и закреплен-
ные в отверстиях крыши производственного помещения, с воздушной средой теплицы и
выходами - с наружной средой, с которой также сообщены выходами установленные в
проемах фронтонов теплицы вытяжные вентиляторы, ко входам которых присоединены
выходами перфорированные вытяжные воздуховоды, расположенные в верхней зоне
вдоль конька теплицы.
Сущность заявляемой полезной модели системы воздушного отопления весенней теп-
лицы поясняется следующими графическими изображениями: на фиг. 1 изображено рас-
положение оборудования системы отопления в теплице и производственном помещении,
вертикальный разрез по A-A на фиг. 2; на фиг. 2 - расположение системы отопления в
теплице и производственном помещении, план.
Система воздушного отопления весенней двухскатной теплицы 1 с фронтонами 2 и
продольными стенами 3, оборудованная вентиляционными проемами с шиберами 4, кото-
рая расположена на крыше 5 с отверстиями 6 производственного помещения 7 с продоль-
ными 8 и поперечными 9 стенами, содержит приточные вентиляторы 10 и систему
удаления воздуха из теплицы.
Для повышения эффективности работы система отопления снабжена приточно-
проточными воздуховодами 11, которые оборудованы патрубками 12 и клапанами 13, а
система удаления воздуха из теплицы выполнена в виде вытяжных установок, каждая из
которых содержит вытяжной вентилятор 14 и перфорированный воздуховод 15. Отверстия
6 в крыше 5 производственного помещения 7 расположены около и вдоль всей длины
продольных стен 3 теплицы 1, в фронтонах 2 которой, а также в поперечных стенах 9 по-
мещения 7 выполнены проемы соответственно 16, 17, при этом к выходам приточных вен-
тиляторов 10, расположенных в производственном помещении 7 и сообщенных входами с
его воздушной средой, присоединены входами расположенные в верхней зоне вдоль про-
дольных 8 и проходящих через проемы 17 поперечных стен 9 помещения 7 приточно-
проточные воздуховоды 11, которые сообщены через патрубки 12, установленные и за-
крепленные в отверстиях 6 крыши 5 помещения 7, с воздушной средой теплицы 1 и выхо-
дами 18 - с наружной средой, с которой также сообщены выходами установленные в
проемах 16 фронтонов 2 теплицы 1 вытяжные вентиляторы 14, ко входам которых присо-
единены выходами перфорированные вытяжные воздуховоды 15, расположенные в верх-
ней зоне вдоль конька теплицы 1.
Заявляемая система воздушного отопления весенней теплицы работает следующим
образом.

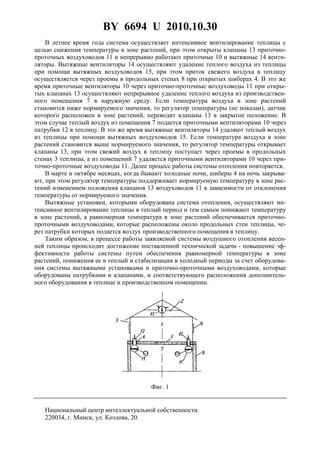

4. BY 6694 U 2010.10.30
4
В летнее время года система осуществляет интенсивное вентилирование теплицы с
целью снижения температуры в зоне растений, при этом открыты клапаны 13 приточно-
проточных воздуховодов 11 и непрерывно работают приточные 10 и вытяжные 14 венти-
ляторы. Вытяжные вентиляторы 14 осуществляют удаление теплого воздуха из теплицы
при помощи вытяжных воздуховодов 15, при этом приток свежего воздуха в теплицу
осуществляется через проемы в продольных стенах 8 при открытых шиберах 4. В это же
время приточные вентиляторы 10 через приточно-проточные воздуховоды 11 при откры-
тых клапанах 13 осуществляют непрерывное удаление теплого воздуха из производствен-
ного помещения 7 в наружную среду. Если температура воздуха в зоне растений
становится ниже нормируемого значения, то регулятор температуры (не показан), датчик
которого расположен в зоне растений, переводит клапаны 13 в закрытое положение. В
этом случае теплый воздух из помещения 7 подается приточными вентиляторами 10 через
патрубки 12 в теплицу. В это же время вытяжные вентиляторы 14 удаляют теплый воздух
из теплицы при помощи вытяжных воздуховодов 15. Если температура воздуха в зоне
растений становится выше нормируемого значения, то регулятор температуры открывает
клапаны 13, при этом свежий воздух в теплицу поступает через проемы в продольных
стенах 3 теплицы, а из помещений 7 удаляется приточными вентиляторами 10 через при-
точно-проточные воздуховоды 11. Далее процесс работы системы отопления повторяется.
В марте и октябре месяцах, когда бывают холодные ночи, шиберы 4 на ночь закрыва-
ют, при этом регулятор температуры поддерживает нормируемую температуру в зоне рас-
тений изменением положения клапанов 13 воздуховодов 11 в зависимости от отклонения
температуры от нормируемого значения.
Вытяжные установки, которыми оборудована система отопления, осуществляют ин-
тенсивное вентилирование теплицы в теплый период и тем самым понижают температуру
в зоне растений, а равномерная температура в зоне растений обеспечивается приточно-
проточными воздуховодами, которые расположены около продольных стен теплицы, че-
рез патрубки которых подается воздух производственного помещения в теплицу.
Таким образом, в процессе работы заявляемой системы воздушного отопления весен-
ней теплицы происходит достижение поставленной технической задачи - повышение эф-
фективности работы системы путем обеспечения равномерной температуры в зоне
растений, понижения ее в теплый и стабилизации в холодный периоды за счет оборудова-
ния системы вытяжными установками и приточно-проточными воздуховодами, которые
оборудованы патрубками и клапанами, и соответствующего расположения дополнитель-
ного оборудования в теплице и производственном помещении.
Фиг. 1
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
