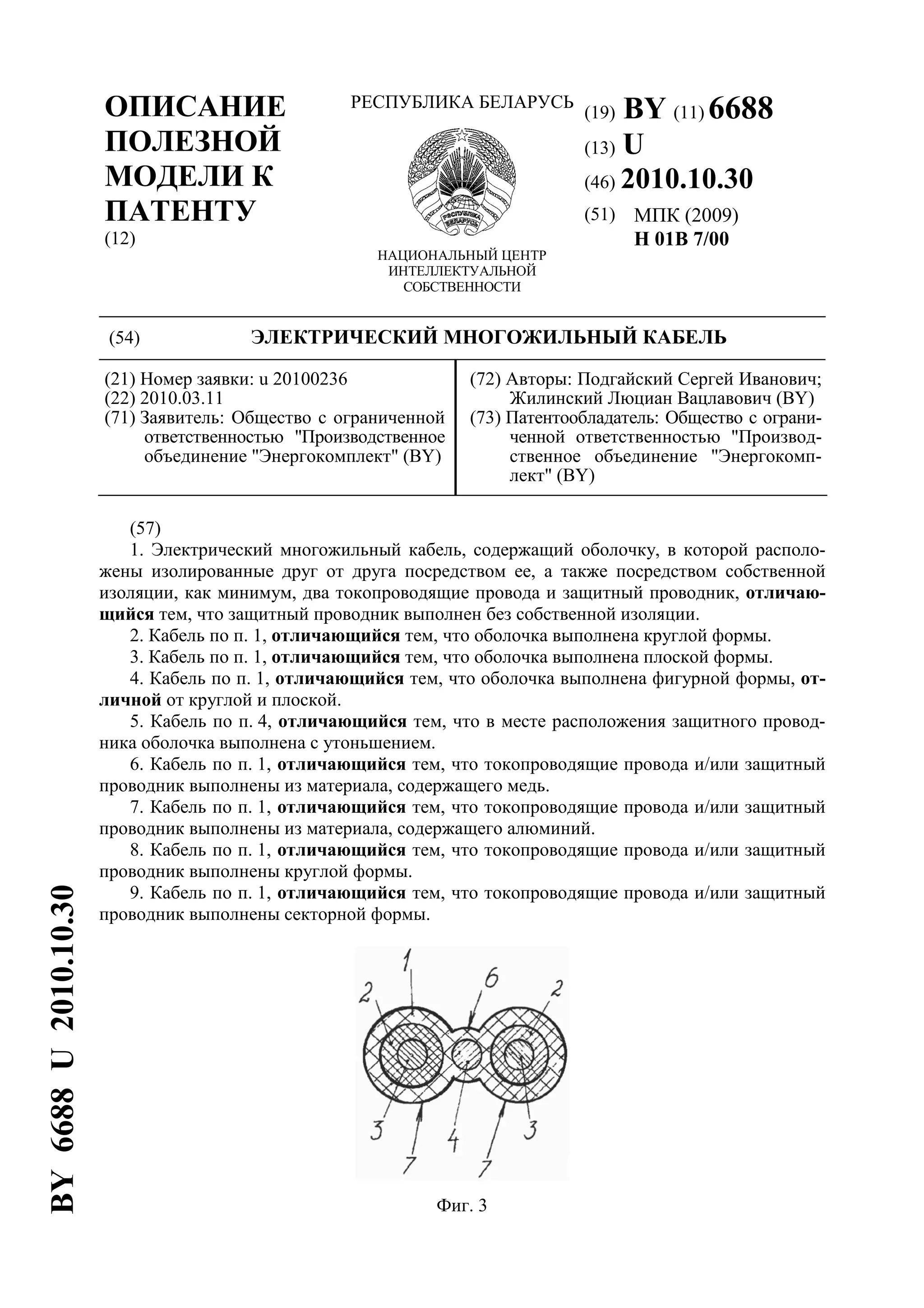

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6688
(13) U
(46) 2010.10.30
(51) МПК (2009)
H 01B 7/00
(54) ЭЛЕКТРИЧЕСКИЙ МНОГОЖИЛЬНЫЙ КАБЕЛЬ
(21) Номер заявки: u 20100236
(22) 2010.03.11
(71) Заявитель: Общество с ограниченной
ответственностью "Производственное
объединение "Энергокомплект" (BY)
(72) Авторы: Подгайский Сергей Иванович;
Жилинский Люциан Вацлавович (BY)
(73) Патентообладатель: Общество с ограни-
ченной ответственностью "Производ-
ственное объединение "Энергокомп-
лект" (BY)
(57)
1. Электрический многожильный кабель, содержащий оболочку, в которой располо-
жены изолированные друг от друга посредством ее, а также посредством собственной
изоляции, как минимум, два токопроводящие провода и защитный проводник, отличаю-
щийся тем, что защитный проводник выполнен без собственной изоляции.
2. Кабель по п. 1, отличающийся тем, что оболочка выполнена круглой формы.
3. Кабель по п. 1, отличающийся тем, что оболочка выполнена плоской формы.
4. Кабель по п. 1, отличающийся тем, что оболочка выполнена фигурной формы, от-
личной от круглой и плоской.
5. Кабель по п. 4, отличающийся тем, что в месте расположения защитного провод-
ника оболочка выполнена с утоньшением.
6. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный
проводник выполнены из материала, содержащего медь.
7. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный
проводник выполнены из материала, содержащего алюминий.
8. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный
проводник выполнены круглой формы.
9. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный
проводник выполнены секторной формы.
Фиг. 3
BY6688U2010.10.30

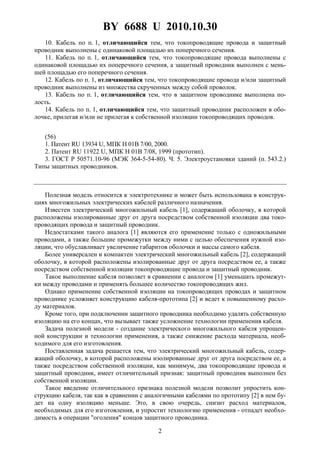

2. BY 6688 U 2010.10.30
2
10. Кабель по п. 1, отличающийся тем, что токопроводящие провода и защитный
проводник выполнены с одинаковой площадью их поперечного сечения.
11. Кабель по п. 1, отличающийся тем, что токопроводящие провода выполнены с
одинаковой площадью их поперечного сечения, а защитный проводник выполнен с мень-
шей площадью его поперечного сечения.
12. Кабель по п. 1, отличающийся тем, что токопроводящие провода и/или защитный
проводник выполнены из множества скрученных между собой проволок.
13. Кабель по п. 1, отличающийся тем, что в защитном проводнике выполнена по-
лость.
14. Кабель по п. 1, отличающийся тем, что защитный проводник расположен в обо-
лочке, прилегая и/или не прилегая к собственной изоляции токопроводящих проводов.
(56)
1. Патент RU 13934 U, МПК H 01B 7/00, 2000.
2. Патент RU 11922 U, МПК H 01B 7/08, 1999 (прототип).
3. ГОСТ Р 50571.10-96 (МЭК 364-5-54-80). Ч. 5. Электроустановки зданий (п. 543.2.)
Типы защитных проводников.
Полезная модель относится к электротехнике и может быть использована в конструк-
циях многожильных электрических кабелей различного назначения.
Известен электрический многожильный кабель [1], содержащий оболочку, в которой
расположены изолированные друг от друга посредством собственной изоляции два токо-
проводящих провода и защитный проводник.
Недостатками такого аналога [1] являются его применение только с одножильными
проводами, а также большие промежутки между ними с целью обеспечения нужной изо-
ляции, что обуславливает увеличение габаритов оболочки и массы самого кабеля.
Более универсален и компактен электрический многожильный кабель [2], содержащий
оболочку, в которой расположены изолированные друг от друга посредством ее, а также
посредством собственной изоляции токопроводящие провода и защитный проводник.
Такое выполнение кабеля позволяет в сравнении с аналогом [1] уменьшать промежут-
ки между проводами и применять большее количество токопроводящих жил.
Однако применение собственной изоляции на токопроводящих проводах и защитном
проводнике усложняет конструкцию кабеля-прототипа [2] и ведет к повышенному расхо-
ду материалов.
Кроме того, при подключении защитного проводника необходимо удалять собственную
изоляцию на его концах, что вызывает также усложнение технологии применения кабеля.
Задача полезной модели - создание электрического многожильного кабеля упрощен-
ной конструкции и технологии применения, а также снижение расхода материала, необ-
ходимого для его изготовления.
Поставленная задача решается тем, что электрический многожильный кабель, содер-
жащий оболочку, в которой расположены изолированные друг от друга посредством ее, а
также посредством собственной изоляции, как минимум, два токопроводящие провода и
защитный проводник, имеет отличительный признак: защитный проводник выполнен без
собственной изоляции.
Такое введение отличительного признака полезной модели позволит упростить кон-
струкцию кабеля, так как в сравнении с аналогичными кабелями по прототипу [2] в нем бу-
дет на одну изоляцию меньше. Это, в свою очередь, снизит расход материалов,
необходимых для его изготовления, и упростит технологию применения - отпадет необхо-
димость в операции "оголения" концов защитного проводника.

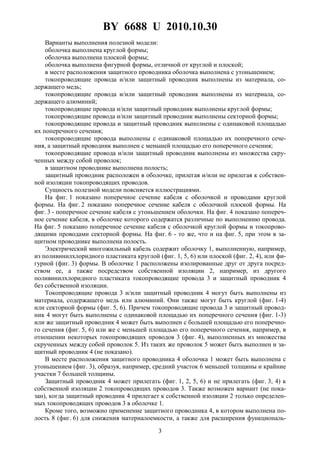

3. BY 6688 U 2010.10.30
3
Варианты выполнения полезной модели:
оболочка выполнена круглой формы;
оболочка выполнена плоской формы;
оболочка выполнена фигурной формы, отличной от круглой и плоской;
в месте расположения защитного проводника оболочка выполнена с утоньшением;
токопроводящие провода и/или защитный проводник выполнены из материала, со-
держащего медь;
токопроводящие провода и/или защитный проводник выполнены из материала, со-
держащего алюминий;
токопроводящие провода и/или защитный проводник выполнены круглой формы;
токопроводящие провода и/или защитный проводник выполнены секторной формы;
токопроводящие провода и защитный проводник выполнены с одинаковой площадью
их поперечного сечения;
токопроводящие провода выполнены с одинаковой площадью их поперечного сече-
ния, а защитный проводник выполнен с меньшей площадью его поперечного сечения;
токопроводящие провода и/или защитный проводник выполнены из множества скру-
ченных между собой проволок;
в защитном проводнике выполнена полость;
защитный проводник расположен в оболочке, прилегая и/или не прилегая к собствен-
ной изоляции токопроводящих проводов.
Сущность полезной модели поясняется иллюстрациями.
На фиг. 1 показано поперечное сечение кабеля с оболочкой и проводами круглой
формы. На фиг. 2 показано поперечное сечение кабеля с оболочкой плоской формы. На
фиг. 3 - поперечное сечение кабеля с утоньшением оболочки. На фиг. 4 показано попереч-
ное сечение кабеля, в оболочке которого содержатся различные по выполнению провода.
На фиг. 5 показано поперечное сечение кабеля с оболочкой круглой формы и токопрово-
дящими проводами секторной формы. На фиг. 6 - то же, что и на фиг. 5, при этом в за-
щитном проводнике выполнена полость.
Электрический многожильный кабель содержит оболочку 1, выполненную, например,
из поливинилхлоридного пластиката круглой (фиг. 1, 5, 6) или плоской (фиг. 2, 4), или фи-
гурной (фиг. 3) формы. В оболочке 1 расположены изолированные друг от друга посред-
ством ее, а также посредством собственной изоляции 2, например, из другого
поливинилхлоридного пластиката токопроводящие провода 3 и защитный проводник 4
без собственной изоляции.
Токопроводящие провода 3 и/или защитный проводник 4 могут быть выполнены из
материала, содержащего медь или алюминий. Они также могут быть круглой (фиг. 1-4)
или секторной формы (фиг. 5, 6). Причем токопроводящие провода 3 и защитный провод-
ник 4 могут быть выполнены с одинаковой площадью их поперечного сечения (фиг. 1-3)
или же защитный проводник 4 может быть выполнен с большей площадью его поперечно-
го сечения (фиг. 5, 6) или же с меньшей площадью его поперечного сечения, например, в
отношении некоторых токопроводящих проводов 3 (фиг. 4), выполненных из множества
скрученных между собой проволок 5. Из таких же проволок 5 может быть выполнен и за-
щитный проводник 4 (не показано).
В месте расположения защитного проводника 4 оболочка 1 может быть выполнена с
утоньшением (фиг. 3), образуя, например, средний участок 6 меньшей толщины и крайние
участки 7 большей толщины.
Защитный проводник 4 может прилегать (фиг. 1, 2, 5, 6) и не прилегать (фиг. 3, 4) к
собственной изоляции 2 токопроводящих проводов 3. Также возможен вариант (не пока-
зан), когда защитный проводник 4 прилегает к собственной изоляции 2 только определен-
ных токопроводящих проводов 3 в оболочке 1.
Кроме того, возможно применение защитного проводника 4, в котором выполнена по-
лость 8 (фиг. 6) для снижения материалоемкости, а также для расширения функциональ-

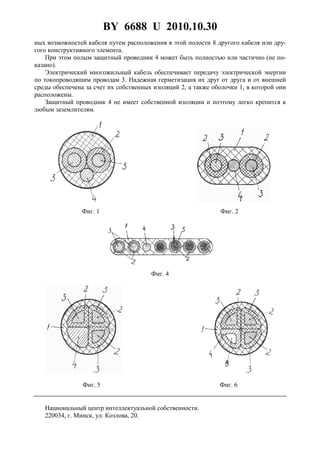

4. BY 6688 U 2010.10.30
4
ных возможностей кабеля путем расположения в этой полости 8 другого кабеля или дру-
гого конструктивного элемента.
При этом полым защитный проводник 4 может быть полностью или частично (не по-
казано).
Электрический многожильный кабель обеспечивает передачу электрической энергии
по токопроводящим проводам 3. Надежная герметизация их друг от друга и от внешней
среды обеспечена за счет их собственных изоляций 2, а также оболочки 1, в которой они
расположены.
Защитный проводник 4 не имеет собственной изоляции и поэтому легко крепится к
любым заземлителям.
Фиг. 1 Фиг. 2
Фиг. 4
Фиг. 5 Фиг. 6
