1. ครูณัฐพล บัวอุไร
โรงเรียนเตรียมอุดมศึกษาพัฒนาการ ลาลูกกา

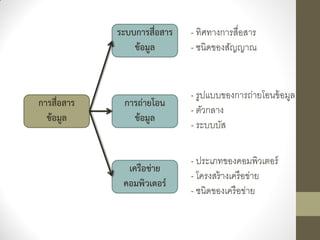

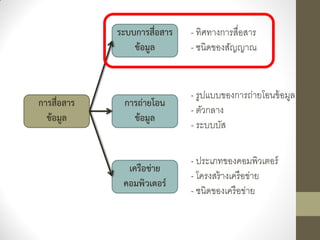

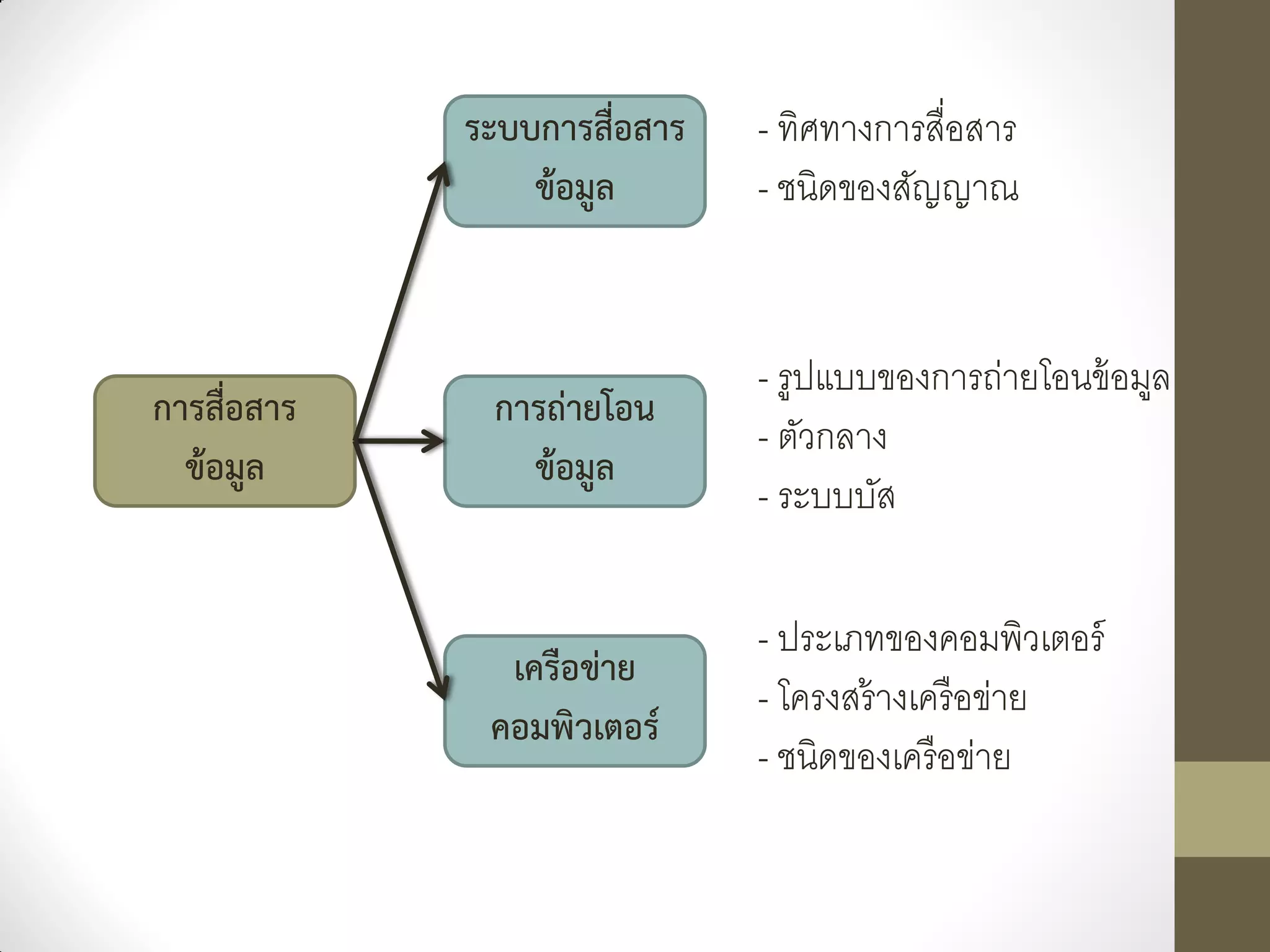

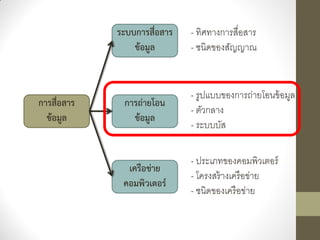

2. ระบบการสื่อสาร - ทิศทางการสื่อสาร
ข้อมูล - ชนิดของสัญญาณ
- รูปแบบของการถ่ายโอนข้ อมูล
การสื่อสาร การถ่ายโอน
- ตัวกลาง
ข้อมูล ข้อมูล
- ระบบบัส
- ประเภทของคอมพิวเตอร์
เครือข่าย
- โครงสร้ างเครื อข่าย
คอมพิวเตอร์
- ชนิดของเครื อข่าย

3. ระบบการสื่อสาร - ทิศทางการสื่อสาร
ข้อมูล - ชนิดของสัญญาณ
- รูปแบบของการถ่ายโอนข้ อมูล
การสื่อสาร การถ่ายโอน
- ตัวกลาง
ข้อมูล ข้อมูล
- ระบบบัส
- ประเภทของคอมพิวเตอร์
เครือข่าย
- โครงสร้ างเครื อข่าย
คอมพิวเตอร์
- ชนิดของเครื อข่าย

4. • การสื่อสารข้อมูล (Data Communication) คือการรับ
ส่ง โอน ย้ายหรือแลกเปลี่ยนข้อมูลและข่าวสาร
(Information) ส่งผู้ส่งไปยังผู้รับ

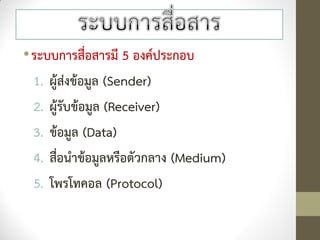

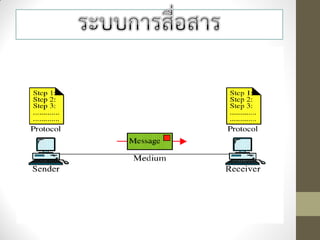

5. •ระบบการสื่อสารมี 5 องค์ประกอบ
1. ผู้ส่งข้อมูล (Sender)
2. ผู้รับข้อมูล (Receiver)
3. ข้อมูล (Data)
4. สื่อนาข้อมูลหรือตัวกลาง (Medium)
5. โพรโทคอล (Protocol)

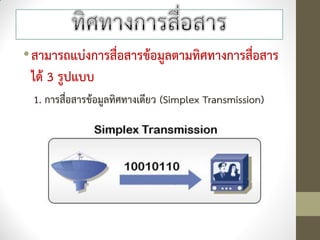

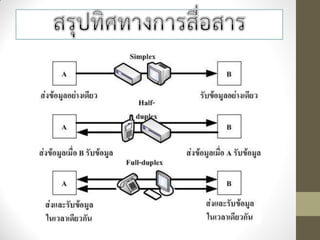

7. •สามารถแบ่งการสื่อสารข้อมูลตามทิศทางการสื่อสาร
ได้ 3 รูปแบบ
1. การสื่อสารข้อมูลทิศทางเดียว (Simplex Transmission)

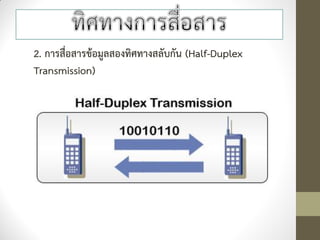

8. 2. การสื่อสารข้อมูลสองทิศทางสลับกัน (Half-Duplex
Transmission)

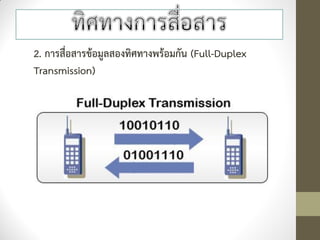

9. 2. การสื่อสารข้อมูลสองทิศทางพร้อมกัน (Full-Duplex
Transmission)

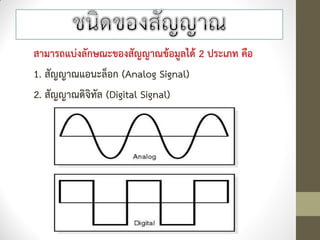

11. สามารถแบ่งลักษณะของสัญญาณข้อมูลได้ 2 ประเภท คือ
1. สัญญาณแอนะล็อก (Analog Signal)
2. สัญญาณดิจิทัล (Digital Signal)

12. ระบบการสื่อสาร - ทิศทางการสื่อสาร
ข้อมูล - ชนิดของสัญญาณ
- รูปแบบของการถ่ายโอนข้ อมูล
การสื่อสาร การถ่ายโอน
- ตัวกลาง
ข้อมูล ข้อมูล
- ระบบบัส
- ประเภทของคอมพิวเตอร์
เครือข่าย
- โครงสร้ างเครื อข่าย
คอมพิวเตอร์
- ชนิดของเครื อข่าย

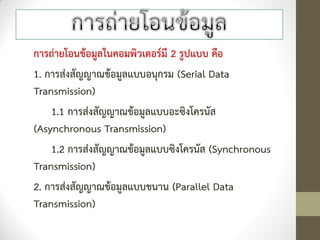

13. การถ่ายโอนข้อมูลในคอมพิวเตอร์มี 2 รูปแบบ คือ

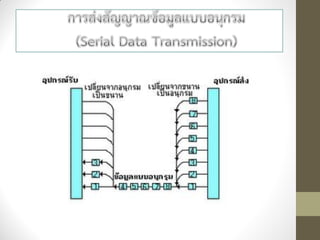

1. การส่งสัญญาณข้อมูลแบบอนุกรม (Serial Data
Transmission)
1.1 การส่งสัญญาณข้อมูลแบบอะซิงโครนัส
(Asynchronous Transmission)
1.2 การส่งสัญญาณข้อมูลแบบซิงโครนัส (Synchronous
Transmission)

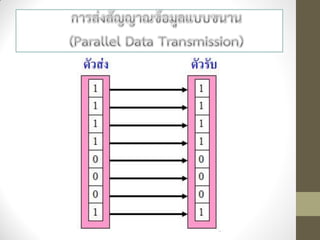

2. การส่งสัญญาณข้อมูลแบบขนาน (Parallel Data
Transmission)

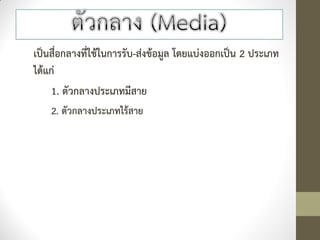

16. เป็นสื่อกลางที่ใช้ในการรับ-ส่งข้อมูล โดยแบ่งออกเป็น 2 ประเภท
ได้แก่
1. ตัวกลางประเภทมีสาย
2. ตัวกลางประเภทไร้สาย

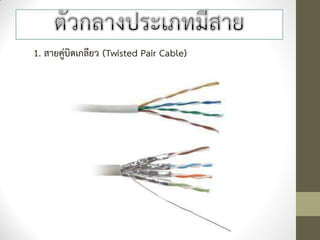

17. 1. สายคู่บิดเกลียว (Twisted Pair Cable)

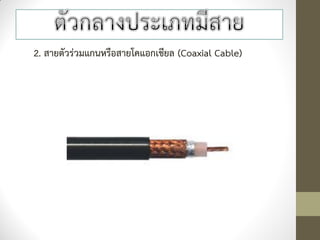

18. 2. สายตัวร่วมแกนหรือสายโคแอกเชียล (Coaxial Cable)

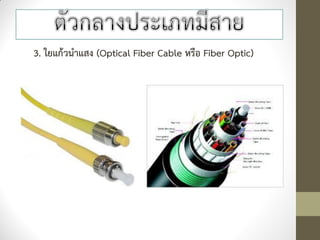

19. 3. ใยแก้วนาแสง (Optical Fiber Cable หรือ Fiber Optic)

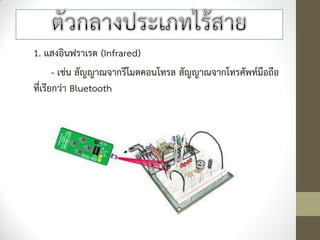

20. 1. แสงอินฟราเรด (Infrared)
- เช่น สัญญาณจากรีโมตคอนโทรล สัญญาณจากโทรศัพท์มือถือ
ที่เรียกว่า Bluetooth

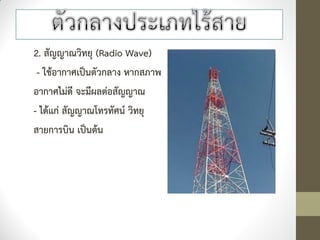

21. 2. สัญญาณวิทยุ (Radio Wave)
- ใช้อากาศเป็นตัวกลาง หากสภาพ
อากาศไม่ดี จะมีผลต่อสัญญาณ
- ได้แก่ สัญญาณโทรทัศน์ วิทยุ
สายการบิน เป็นต้น

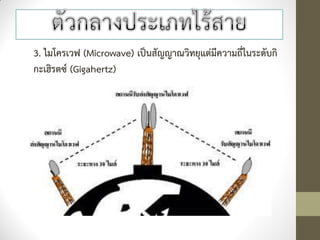

22. 3. ไมโครเวฟ (Microwave) เป็นสัญญาณวิทยุแต่มีความถี่ในระดับกิ
กะเฮิรตซ์ (Gigahertz)

23. 3. ไมโครเวฟ (Microwave) เป็นสัญญาณวิทยุแต่มีความถี่ในระดับกิ
กะเฮิรตซ์ (Gigahertz)

24. 4. ดาวเทียม (Satellite)
- Uplink และ Downlink
- ใช้สัญญาณไมโครเวฟ

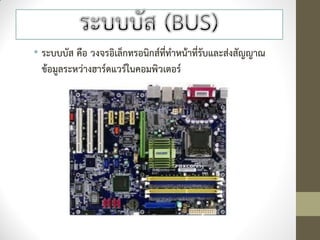

25. • ระบบบัส คือ วงจรอิเล็กทรอนิกส์ที่ทาหน้าที่รับและส่งสัญญาณ
ข้อมูลระหว่างฮาร์ดแวร์ในคอมพิวเตอร์

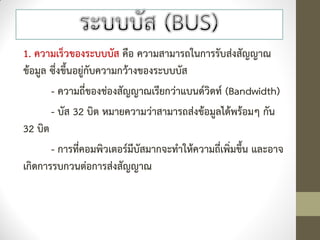

26. 1. ความเร็วของระบบบัส คือ ความสามารถในการรับส่งสัญญาณ
ข้อมูล ซึ่งขึ้นอยู่กับความกว้างของระบบบัส
- ความถี่ของช่องสัญญาณเรียกว่าแบนด์วิดท์ (Bandwidth)
- บัส 32 บิต หมายความว่าสามารถส่งข้อมูลได้พร้อมๆ กัน
32 บิต
- การที่คอมพิวเตอร์มีบัสมากจะทาให้ความถี่เพิ่มขึ้น และอาจ
เกิดการรบกวนต่อการส่งสัญญาณ

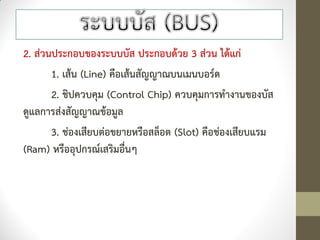

27. 2. ส่วนประกอบของระบบบัส ประกอบด้วย 3 ส่วน ได้แก่
1. เส้น (Line) คือเส้นสัญญาณบนเมนบอร์ด
2. ชิปควบคุม (Control Chip) ควบคุมการทางานของบัส
ดูแลการส่งสัญญาณข้อมูล
3. ช่องเสียบต่อขยายหรือสล็อต (Slot) คือช่องเสียบแรม
(Ram) หรืออุปกรณ์เสริมอื่นๆ

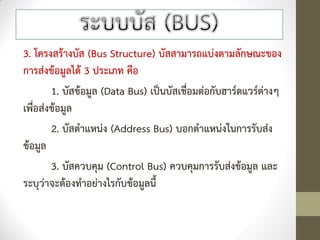

28. 3. โครงสร้างบัส (Bus Structure) บัสสามารถแบ่งตามลักษณะของ
การส่งข้อมูลได้ 3 ประเภท คือ
1. บัสข้อมูล (Data Bus) เป็นบัสเชื่อมต่อกับฮาร์ดแวร์ต่างๆ
เพื่อส่งข้อมูล
2. บัสตาแหน่ง (Address Bus) บอกตาแหน่งในการรับส่ง
ข้อมูล
3. บัสควบคุม (Control Bus) ควบคุมการรับส่งข้อมูล และ
ระบุว่าจะต้องทาอย่างไรกับข้อมูลนี้

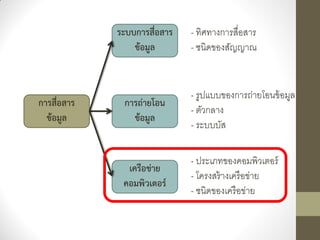

29. ระบบการสื่อสาร - ทิศทางการสื่อสาร
ข้อมูล - ชนิดของสัญญาณ
- รูปแบบของการถ่ายโอนข้ อมูล
การสื่อสาร การถ่ายโอน
- ตัวกลาง
ข้อมูล ข้อมูล
- ระบบบัส
- ประเภทของคอมพิวเตอร์
เครือข่าย
- โครงสร้ างเครื อข่าย
คอมพิวเตอร์
- ชนิดของเครื อข่าย

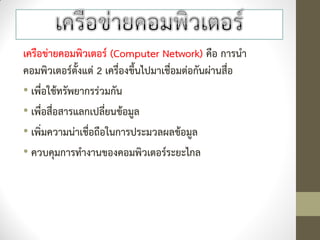

30. เครือข่ายคอมพิวเตอร์ (Computer Network) คือ การนา
คอมพิวเตอร์ตั้งแต่ 2 เครื่องขึ้นไปมาเชื่อมต่อกันผ่านสื่อ
• เพื่อใช้ทรัพยากรร่วมกัน
• เพื่อสื่อสารแลกเปลี่ยนข้อมูล
• เพิ่มความน่าเชื่อถือในการประมวลผลข้อมูล
• ควบคุมการทางานของคอมพิวเตอร์ระยะไกล

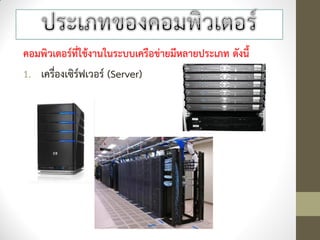

31. คอมพิวเตอร์ที่ใช้งานในระบบเครือข่ายมีหลายประเภท ดังนี้
1. เครื่องเซิร์ฟเวอร์ (Server)

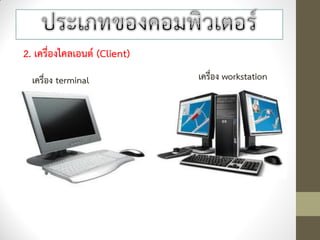

32. 2. เครื่องไคลเอนต์ (Client)
เครื่อง terminal เครื่อง workstation

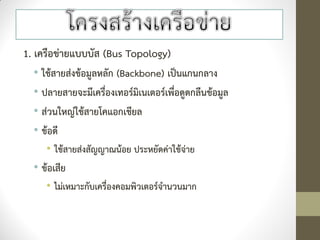

33. 1. เครือข่ายแบบบัส (Bus Topology)
• ใช้สายส่งข้อมูลหลัก (Backbone) เป็นแกนกลาง
• ปลายสายจะมีเครื่องเทอร์มิเนเตอร์เพื่อดูดกลืนข้อมูล
• ส่วนใหญ่ใช้สายโคแอกเชียล
• ข้อดี
• ใช้สายส่งสัญญาณน้อย ประหยัดค่าใช้จ่าย
• ข้อเสีย
• ไม่เหมาะกับเครื่องคอมพิวเตอร์จานวนมาก

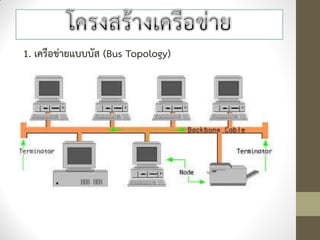

34. 1. เครือข่ายแบบบัส (Bus Topology)

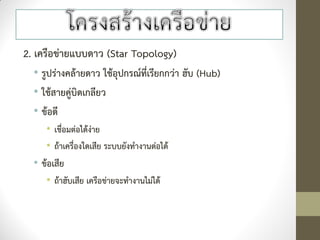

35. 2. เครือข่ายแบบดาว (Star Topology)
• รูปร่างคล้ายดาว ใช้อุปกรณ์ที่เรียกกว่า ฮับ (Hub)
• ใช้สายคู่บิดเกลียว
• ข้อดี
• เชื่อมต่อได้ง่าย
• ถ้าเครื่องใดเสีย ระบบยังทางานต่อได้
• ข้อเสีย
• ถ้าฮับเสีย เครือข่ายจะทางานไม่ได้

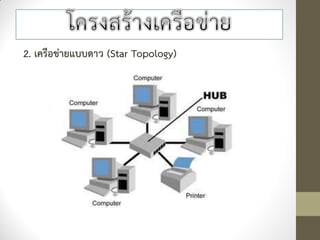

36. 2. เครือข่ายแบบดาว (Star Topology)

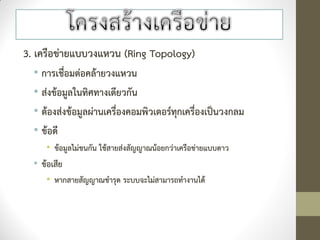

37. 3. เครือข่ายแบบวงแหวน (Ring Topology)
• การเชื่อมต่อคล้ายวงแหวน
• ส่งข้อมูลในทิศทางเดียวกัน
• ต้องส่งข้อมูลผ่านเครื่องคอมพิวเตอร์ทุกเครื่องเป็นวงกลม
• ข้อดี
• ข้อมูลไม่ชนกัน ใช้สายส่งสัญญาณน้อยกว่าเครือข่ายแบบดาว
• ข้อเสีย
• หากสายสัญญาณชารุด ระบบจะไม่สามารถทางานได้

38. 3. เครือข่ายแบบวงแหวน (Ring Topology)

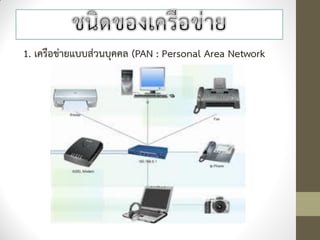

39. 1. เครือข่ายแบบส่วนบุคคล (PAN : Personal Area Network

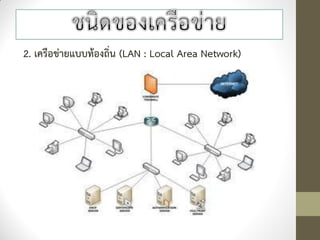

40. 2. เครือข่ายแบบท้องถิ่น (LAN : Local Area Network)

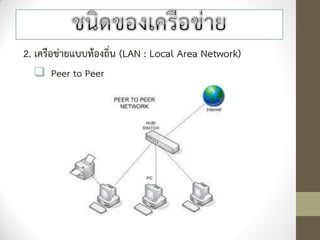

41. 2. เครือข่ายแบบท้องถิ่น (LAN : Local Area Network)
 Peer to Peer

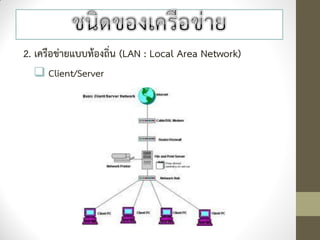

42. 2. เครือข่ายแบบท้องถิ่น (LAN : Local Area Network)
 Client/Server

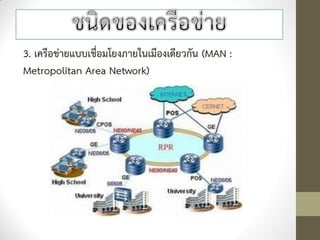

43. 3. เครือข่ายแบบเชื่อมโยงภายในเมืองเดียวกัน (MAN :
Metropolitan Area Network)

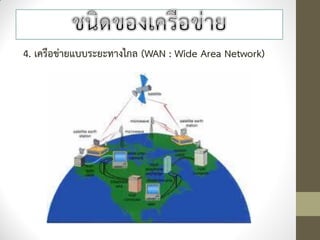

44. 4. เครือข่ายแบบระยะทางไกล (WAN : Wide Area Network)
