เป็นเนื้อหาที่ใช้ในการสอนในหน่วยที่ 3 แบบสรุปย่อเพื่ออธิบายให้เข้าใจมากยิ่งขึ้น

1. ระบบสื่อสารข้อมูล
ครูผู้สอน นายมนัส แปนใจ

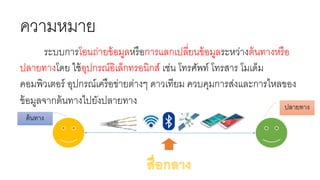

2. ระบบการโอนถ่ายข้อมูลหรือการแลกเปลี่ยนข้อมูลระหว่างต้นทางหรือ
ปลายทางโดย ใช้อุปกรณ์อิเล็กทรอนิกส์ เช่น โทรศัพท์ โทรสาร โมเด็ม
คอมพิวเตอร์ อุปกรณ์เครือข่ายต่างๆ ดาวเทียม ควบคุมการส่งและการไหลของ
ข้อมูลจากต้นทางไปยังปลายทาง
ความหมาย
ต้นทาง
ปลายทาง

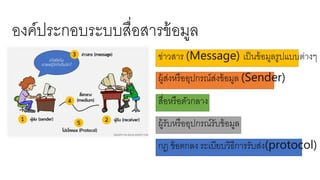

3. องค์ประกอบระบบสื่อสารข้อมูล
ข่าวสาร (Message) เป็นข้อมูลรูปแบบต่างๆ
ผู้ส่งหรืออุปกรณ์ส่งข้อมูล (Sender)
สื่อหรือตัวกลาง
ผู้รับหรืออุปกรณ์รับข้อมูล
กฎ ข้อตกลง ระเบียบวิธีการรับส่ง(protocol)

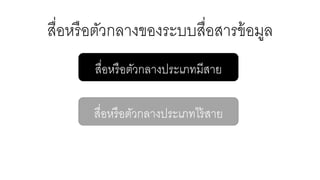

4. สื่อหรือตัวกลางของระบบสื่อสารข้อมูล
สื่อหรือตัวกลางประเภทมีสาย
สื่อหรือตัวกลางประเภทไร้สาย

5. สื่อหรือตัวกลางประเภทมีสาย มีอะไรบ้าง
สายคู่บิดเกลียว (twisted
pair)สายโคแอกเชียล (Coaxial
Cable)สายใยแก้วนาแสง (Fiber-
optic)

6. สายคู่บิดเกลียว (twisted pair) แบบได้ 2 ชนสายคู่บิดเกลียวไม่มีฉนวนหุ้ม (Unshielded Twisted
Pair : UTP)
สายคู่บิดเกลียวมีฉนวนหุ้ม (Shielded Twisted Pair
:STP)

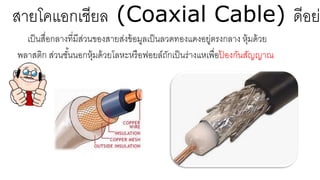

7. สายโคแอกเชียล (Coaxial Cable) ดีอยา
เป็นสื่อกลางที่มีส่วนของสายส่งข้อมูลเป็นลวดทองแดงอยู่ตรงกลาง หุ้มด้วย
พลาสติก ส่วนชั้นนอกหุ้มด้วยโลหะหรือฟอยล์ถักเป็นร่างแหเพื่อป้ องกันสัญญาณ
รบกวน

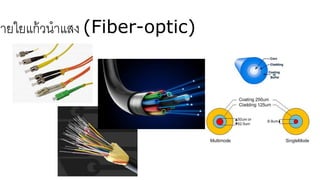

8. สายใยแก้วนาแสง (Fiber-optic)

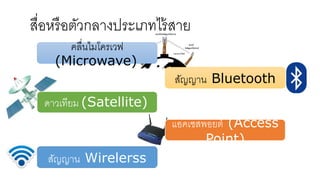

9. สื่อหรือตัวกลางประเภทไร้สาย
คลื่นไมโครเวฟ
(Microwave)
ดาวเทียม (Satellite)
แอคเซสพอยต์ (Access
Point)
สัญญาน Wirelerss
สัญญาน Bluetooth

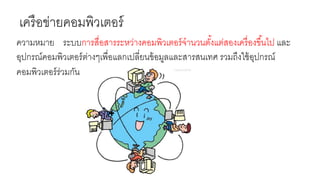

10. เครือข่ายคอมพิวเตอร์
ความหมาย ระบบการสื่อสารระหว่างคอมพิวเตอร์จานวนตั้งแต่สองเครื่องขึ้นไป และ
อุปกรณ์คอมพิวเตอร์ต่างๆเพื่อแลกเปลี่ยนข้อมูลและสารสนเทศ รวมถึงใช้อุปกรณ์
คอมพิวเตอร์ร่วมกัน

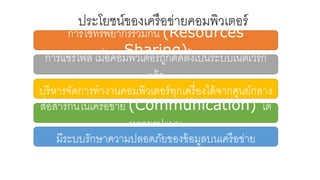

11. ประโยชน์ของเครือข่ายคอมพิวเตอร์
การใช้ทรัพยากรร่วมกัน (Resources
Sharing)การแชร์ไฟล์ เมื่อคอมพิวเตอร์ถูกติดตั้งเป็นระบบเน็ตเวิร์ก
แล้ว
บริหารจัดการทางานคอมพิวเตอร์ทุกเครื่องได้จากศูนย์กลาง
สื่อสารกันในเครือข่าย (Communication) ได้
หลายรูปแบบ
มีระบบรักษาความปลอดภัยของข้อมูลบนเครือข่าย

12. ประเภทของระบบเครือข่ายคอมพิวเตอร์

13. LAN (Local Area Network
) เครือข่ายท้องถิ่นMAN (Metropolises Area
Network :) เครือข่ายเมืองWAN (Wide Area Network :)
เครือข่ายระดับประเทศ
ประเภทของระบบเครือข่ายคอมพิวเตอร์

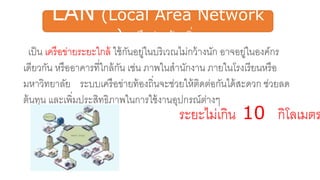

14. LAN (Local Area Network
) เครือข่ายท้องถิ่น
เป็น เครือข่ายระยะใกล้ ใช้กันอยู่ในบริเวณไม่กว้างนัก อาจอยู่ในองค์กร
เดียวกัน หรืออาคารที่ใกล้กัน เช่น ภาพในสานักงาน ภายในโรงเรียนหรือ
มหาวิทยาลัย ระบบเครือข่ายท้องถิ่นจะช่วยให้ติดต่อกันได้สะดวก ช่วยลด
ต้นทุน และเพิ่มประสิทธิภาพในการใช้งานอุปกรณ์ต่างๆ
ระยะไม่เกิน 10 กิโลเมตร

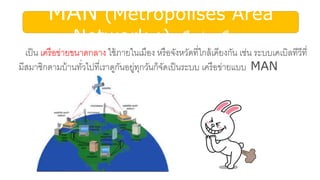

15. MAN (Metropolises Area
Network :) เครือข่ายเมือง
เป็น เครือข่ายขนาดกลาง ใช้ภายในเมือง หรือจังหวัดที่ใกล้เคียงกัน เช่น ระบบเคเบิลทีวีที่
มีสมาชิกตามบ้านทั่วไปที่เราดูกันอยู่ทุกวันก็จัดเป็นระบบ เครือข่ายแบบ MAN

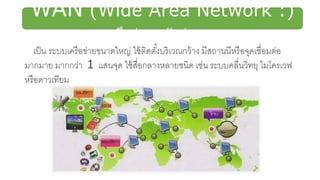

16. WAN (Wide Area Network :)
เครือข่ายระดับประเทศ
เป็น ระบบเครือข่ายขนาดใหญ่ ใช้ติดตั้งบริเวณกว้าง มีสถานนีหรือจุดเชื่อมต่อ
มากมาย มากกว่า 1 แสนจุด ใช้สื่อกลางหลายชนิด เช่น ระบบคลื่นวิทยุ ไมโครเวฟ
หรือดาวเทียม

17. รูปแบบการเชื่อมต่อของระบบเครือข่าย
(network topology)

18. รูปแบบการเชื่อมต่อของระบบเครือข่าย
เครือข่ายแบบบัส (bus network)
เครือข่ายแบบวงแหวน (ring network)
เครือข่ายแบบดาว (Star network)
เครือข่ายแบบ Hybrid

19. เครือข่ายแบบบัส (bus network)
การ เชื่อมต่อเครือข่ายแบบบัส (bus network) เป็นการเชื่อมต่อ
คอมพิวเตอร์ ทุกเครื่องบนสายสัญญาณหลักเส้นเดียว ที่ปลายทั้งสองด้านปิดด้วย
อุปกรณ์ที่เรียกว่า Terminator ไม่มีคอมพิวเตอร์เครื่องใด เครื่องหนึ่ง เป็น
ศูนย์กลางในการเชื่อมต่อ คอมพิวเตอร์เครื่องใดหยุดทางาน ก็ไม่มีผลกับคอมพิวเตอร์
เครื่องอื่น ๆ

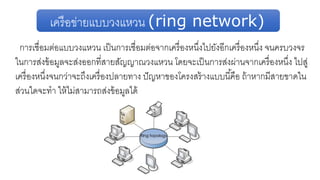

20. เครือข่ายแบบวงแหวน (ring network)
การเชื่อมต่อแบบวงแหวน เป็นการเชื่อมต่อจากเครื่องหนึ่งไปยังอีกเครื่องหนึ่ง จนครบวงจร
ในการส่งข้อมูลจะส่งออกที่สายสัญญาณวงแหวน โดยจะเป็นการส่งผ่านจากเครื่องหนึ่ง ไปสู่
เครื่องหนึ่งจนกว่าจะถึงเครื่องปลายทาง ปัญหาของโครงสร้างแบบนี้คือ ถ้าหากมีสายขาดใน
ส่วนใดจะทา ให้ไม่สามารถส่งข้อมูลได้

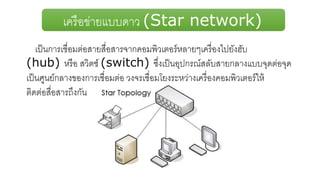

21. เครือข่ายแบบดาว (Star network)
เป็นการเชื่อมต่อสายสื่อสารจากคอมพิวเตอร์หลายๆเครื่องไปยังฮับ
(hub) หรือ สวิตช์ (switch) ซึ่งเป็นอุปกรณ์สลับสายกลางแบบจุดต่อจุด
เป็นศูนย์กลางของการเชื่อมต่อ วงจรเชื่อมโยงระหว่างเครื่องคอมพิวเตอร์ให้
ติดต่อสื่อสารถึงกัน

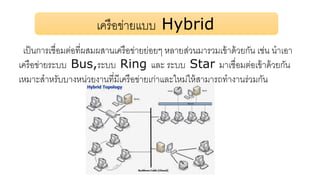

22. เครือข่ายแบบ Hybrid
เป็นการเชื่อมต่อที่ผสมผสานเครือข่ายย่อยๆ หลายส่วนมารวมเข้าด้วยกัน เช่น นาเอา
เครือข่ายระบบ Bus,ระบบ Ring และ ระบบ Star มาเชื่อมต่อเข้าด้วยกัน
เหมาะสาหรับบางหน่วยงานที่มีเครือข่ายเก่าและใหม่ให้สามารถทางานร่วมกัน

23. อุปกรณ์เครือข่าย

24. อุปกรณ์เครือข่ายฮับ (hu
b) โมเด็ม
(modem)
การ์ด LAN
สวิตช์
(Switchin
g)
เราท์เตอร์
(router)

25. ฮับ (hu
b)
ฮับ (hub) เป็นอุปกรณ์ที่ทวนและขยายสัญญาณเพื่อส่งต่อไปยังอุปกรณ์อื่นให้ได้
ระยะทาง ที่ยาวไกลขึ้นไม่มีการเปลี่ยนแปลงข้อมูลก่อนและหลังการรับส่งและไม่มีการใช้
ซอฟแวร์ใด ๆ มาเกี่ยวข้องกับอุปกรณ์ชนิดนี้การติดตั้งทาได้ง่าย

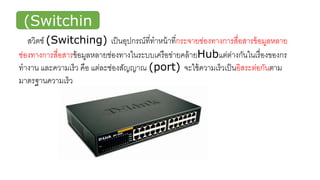

26. สวิตช์
(Switchin
g)สวิตช์ (Switching) เป็นอุปกรณ์ที่ทาหน้าที่กระจายช่องทางการสื่อสารข้อมูลหลาย
ช่องทางการสื่อสารข้อมูลหลายช่องทางในระบบเครือข่ายคล้ายHubแต่ต่างกันในเรื่องของกร
ทางาน และความเร็ว คือ แต่ละช่องสัญญาณ (port) จะใช้ความเร็วเป็นอิสระต่อกันตาม
มาตรฐานความเร็ว

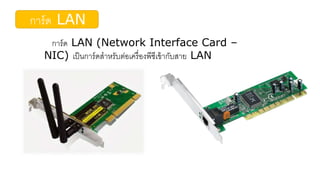

27. การ์ด LAN
การ์ด LAN (Network Interface Card –
NIC) เป็นการ์ดสาหรับต่อเครื่องพีซีเข้ากับสาย LAN

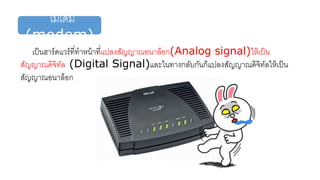

28. โมเด็ม
(modem)
เป็นฮาร์ดแวร์ที่ทาหน้าที่แปลงสัญญาณอนาล็อก(Analog signal)ให้เป็น
สัญญาณดิจิทัล (Digital Signal)และในทางกลับกันก็แปลงสัญญาณดิจิทัลให้เป็น
สัญญาณอนาล็อก

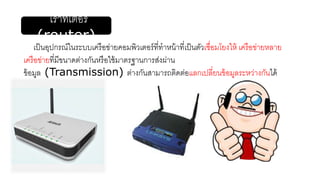

29. เราท์เตอร์
(router)
เป็นอุปกรณ์ในระบบเครือข่ายคอมพิวเตอร์ที่ทาหน้าที่เป็นตัวเชื่อมโยงให้ เครือข่ายหลาย
เครือข่ายที่มีขนาดต่างกันหรือใช้มาตรฐานการส่งผ่าน
ข้อมูล (Transmission) ต่างกันสามารถติดต่อแลกเปลี่ยนข้อมูลระหว่างกันได้
