ระบบสื่อสารข้อมูลสำหรับเครือข่ายคอมพิวเตอร์ ม.5/8

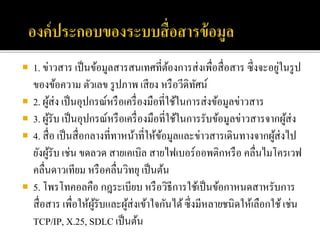

- 3. 1. ข่าวสาร เป็นข้อมูลสารสนเทศที่ต้องการส่งเพื่อสื่อสาร ซึ่งจะอยู่ในรูป
ของข้อความ ตัวเลข รูปภาพ เสียง หรือวีดิทัศน์
2. ผู้ส่ง เป็นอุปกรณ์หรือเครื่องมือที่ใช้ในการส่งข้อมูลข่าวสาร
3. ผู้รับ เป็นอุปกรณ์หรือเครื่องมือที่ใช้ในการรับข้อมูลข่าวสารจากผู้ส่ง
4. สื่อ เป็นสื่อกลางที่ทาหน้าที่ให้ข้อมูลและข่าวสารเดินทางจากผู้ส่งไป
ยังผู้รับ เช่น ขดลวด สายเคเบิล สายไฟเบอร์ออพติกหรือ คลื่นไมโครเวฟ
คลื่นดาวเทียม หรือคลื่นวิทยุ เป็นต้น
5. โพรโทคอลคือ กฎระเบียบ หรือวิธีการใช้เป็นข้อกาหนดสาหรับการ
สื่อสาร เพื่อให้ผู้รับและผู้ส่งเข้าใจกันได้ซึ่งมีหลายชนิดให้เลือกใช้เช่น
TCP/IP, X.25, SDLC เป็นต้น

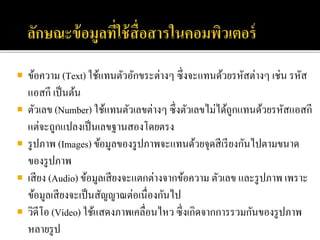

- 4. ข้อความ (Text) ใช้แทนตัวอักขระต่างๆ ซึ่งจะแทนด้วยรหัสต่างๆ เช่น รหัส
แอสกี เป็นต้น
ตัวเลข (Number) ใช้แทนตัวเลขต่างๆ ซึ่งตัวเลขไม่ได้ถูกแทนด้วยรหัสแอสกี
แต่จะถูกแปลงเป็นเลขฐานสองโดยตรง
รูปภาพ (Images) ข้อมูลของรูปภาพจะแทนด้วยจุดสีเรียงกันไปตามขนาด
ของรูปภาพ
เสียง (Audio) ข้อมูลเสียงจะแตกต่างจากข้อความ ตัวเลข และรูปภาพ เพราะ
ข้อมูลเสียงจะเป็นสัญญาณต่อเนื่องกันไป
วิดีโอ (Video) ใช้แสดงภาพเคลื่อนไหว ซึ่งเกิดจากการรวมกันของรูปภาพ
หลายรูป

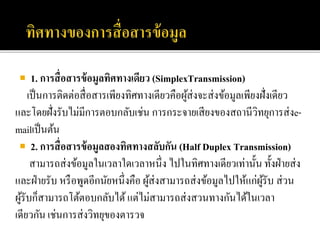

- 5. 1. การสื่อสารข้อมูลทิศทางเดียว (SimplexTransmission)
เป็นการติดต่อสื่อสารเพียงทิศทางเดียวคือผู้ส่งจะส่งข้อมูลเพียงฝั่งเดียว
และโดยฝั่งรับไม่มีการตอบกลับเช่น การกระจายเสียงของสถานีวิทยุการส่งe-
mailเป็นต้น
2. การสื่อสารข้อมูลสองทิศทางสลับกัน (Half Duplex Transmission)
สามารถส่งข้อมูลในเวลาใดเวลาหนึ่ง ไปในทิศทางเดียวเท่านั้น ทั้งฝ่ายส่ง
และฝ่ายรับ หรือพูดอีกนัยหนึ่งคือ ผู้ส่งสามารถส่งข้อมูลไปให้แก่ผู้รับ ส่วน
ผู้รับก็สามารถโต้ตอบกลับได้แต่ไม่สามารถส่งสวนทางกันได้ในเวลา
เดียวกัน เช่นการส่งวิทยุของตารวจ
- 10. 1. เครือข่ายอินเทอร์เน็ต (Internet)
เป็นเครือข่ายที่เชื่อมต่อแบบไร้สาย และใช้งานได้ในระยะใกล้เช่น คอมพิวเตอร์กับโทรศัพท์เคลื่อนที่
2. เครือข่ายท้องถิ่น (Local Area Network : LAN)
เป็นเครือข่ายคอมพิวเตอร์ซึ่งเชื่อมโยงคอมพิวเตอร์และอุปกรณ์สื่อสารที่อยู่ในท้องถิ่นเช่น ภายใน
อาคาร หรือ ภายในองค์กรที่ระยะทางไม่ไกลมากนักมีอัตราการถูกรบกวนของสัญญาณน้อย สามารถ
สื่อสารได้ดีกว่าระบบสื่อสารที่กว้างและไกลโดยสามารถสื่อสารข้อมูลได้อย่างรวดเร็วและเกิด
ประสิทธิภาพมากที่สุด
3. เครือข่ายเมือง (MetropolisesArea Network :MAN)เป็นเครือข่ายระดับเมืองที่มีขนาดใหญ่กว่า
เครือข่ายท้องถิ่น อาจเชื่อมต่อกันหลายๆแห่งที่อยู่ภายในเมืองเดียวกันหรือหลายเขตเมืองที่อยู่ใกล้กัน
เช่น บริการระบบโทรทัศน์ทางสายเคเบิล
4. เครือข่ายระดับประเทศ (Wide Area Network : WAN) เป็นเครือข่ายที่เชื่อมโยงระบบ
คอมพิวเตอร์ในระยะห่างไกลเช่น เชื่อมโยงเครือข่ายแลนในตาแหน่งต่างๆให้สามารถทางานเป็น
เครือข่ายที่ขนาดใหญ่และทางานได้ในระยะที่ไกลมากยิ่งขึ้น
- 11. 1. การเชื่อมต่อครือข่ายแบบดาว (Star Topology) เป็นการเชื่อมต่อสาย
สื่อสารจากคอมพิวเตอร์หลายๆเครื่องไปยังฮับ (hub) หรือสวิตช์ (switch) ซึ่ง
เป็นอุปกรณ์สลับสายกลางแบบจุดต่อจุดเป็นศูนย์กลางของการเชื่อมต่อวงจร
เชื่อมโยงระหว่างเครื่องคอมพิวเตอร์ให้ติดต่อสื่อสารถึงกัน
2. การเชื่อมต่อเครือข่ายแบบบัส (Bus Topology) เป็นการเชื่อมต่อ
คอมพิวเตอร์ ทุกเครื่องบนสายสัญญาณหลักเส้นเดียวที่ปลายทั้งสอง

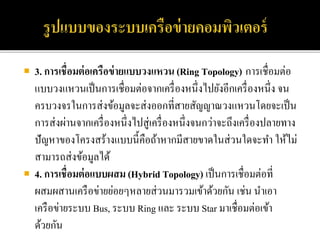

- 12. 3. การเชื่อมต่อเครือข่ายแบบวงแหวน(Ring Topology) การเชื่อมต่อ
แบบวงแหวนเป็นการเชื่อมต่อจากเครื่องหนึ่งไปยังอีกเครื่องหนึ่ง จน
ครบวงจรในการส่งข้อมูลจะส่งออกที่สายสัญญาณวงแหวนโดยจะเป็น
การส่งผ่านจากเครื่องหนึ่งไปสู่เครื่องหนึ่งจนกว่าจะถึงเครื่องปลายทาง
ปัญหาของโครงสร้างแบบนี้คือถ้าหากมีสายขาดในส่วนใดจะทา ให้ไม่
สามารถส่งข้อมูลได้
4. การเชื่อมต่อแบบผสม (Hybrid Topology) เป็นการเชื่อมต่อที่
ผสมผสานเครือข่ายย่อยๆหลายส่วนมารวมเข้าด้วยกัน เช่น นาเอา
เครือข่ายระบบ Bus, ระบบ Ring และ ระบบ Star มาเชื่อมต่อเข้า
ด้วยกัน
- 13. 1. การใช้ทรัพยากรร่วมกัน (Resources Sharing) หมายถึง การใช้
อุปกรณ์ต่างๆ เช่น เครื่องพิมพ์ร่วมกัน
2. การแชร์ไฟล์เมื่อคอมพิวเตอร์ถูกติดตั้งเป็นระบบเน็ตเวิร์กแล้วการใช้
ไฟล์ข้อมูลร่วมกันหรือการแลกเปลี่ยนไฟล์ทาได้อย่างสะดวกรวดเร็ว
3. สามารถบริหารจัดการทางานคอมพิวเตอร์ทุกเครื่องได้จากศูนย์กลาง
(Centralized Management)
4. สามารถทาการสื่อสารกันในเครือข่าย (Communication) ได้หลาย
รูปแบบ
5. มีระบบรักษาความปลอดภัยของข้อมูลบนเครือข่าย (Network
Security)
- 14. 1.การส่งข้อมูลแบบอนุกรม (serial transmission) จะใช้วิธีการส่งทีละ 1
บิตในหนึ่งรอบสัญญาณนาฬิกา ทาให้ดูเหมือนว่าบิตต่าง ๆ เรียง
ต่อเนื่องกันไป จากอุปกรณ์หนึ่งไปยังอีกอุปกรณ์หนึ่ง ดังรูป
2.การส่งแบบขนาน (parallel transmission) คือการส่งข้อมูลพร้อมกัน
ทีละหลาย ๆ บิตในหนึ่งรอบสัญญาณนาฬิกา ทาได้โดยการส่งข้อมูล
ออกมาทีละ 1 ไบต์ หรือ 8 บิตจากอุปกรณ์ส่งไปยังอุปกรณ์รับตัวกลาง
ระหว่างสองเครื่องจึงต้องมีช่องทางให้ข้อมูลเดินทางอย่างน้อย 8
ช่องทาง เพื่อให้กระแสไฟฟ้าผ่านโดยมากจะเป็นสายสัญญาณแบบ
ขนานระยะทางของสายสัญญาณแบบขนานระหว่างสองเครื่องไม่ควร
ยาวเกิน 100 ฟุต

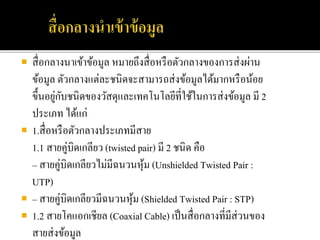

- 15. สื่อกลางนาเข้าข้อมูล หมายถึงสื่อหรือตัวกลางของการส่งผ่าน
ข้อมูล ตัวกลางแต่ละชนิดจะสามารถส่งข้อมูลได้มากหรือน้อย
ขึ้นอยู่กับชนิดของวัสดุและเทคโนโลยีที่ใช้ในการส่งข้อมูล มี 2
ประเภท ได้แก่
1.สื่อหรือตัวกลางประเภทมีสาย
1.1 สายคู่บิดเกลียว (twisted pair) มี 2 ชนิด คือ
– สายคู่บิดเกลียวไม่มีฉนวนหุ้ม (Unshielded Twisted Pair :
UTP)
– สายคู่บิดเกลียวมีฉนวนหุ้ม (Shielded Twisted Pair : STP)
1.2 สายโคแอกเชียล (Coaxial Cable) เป็นสื่อกลางที่มีส่วนของ
สายส่งข้อมูล

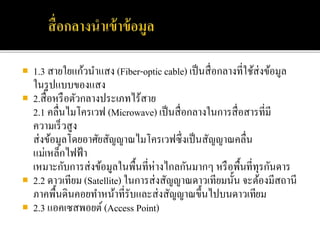

- 16. 1.3 สายใยแก้วนาแสง (Fiber-optic cable) เป็นสื่อกลางที่ใช้ส่งข้อมูล
ในรูปแบบของแสง
2.สื่อหรือตัวกลางประเภทไร้สาย
2.1 คลื่นไมโครเวฟ (Microwave) เป็นสื่อกลางในการสื่อสารที่มี
ความเร็วสูง
ส่งข้อมูลโดยอาศัยสัญญาณไมโครเวฟซึ่งเป็นสัญญาณคลื่น
แม่เหล็กไฟฟ้า
เหมาะกับการส่งข้อมูลในพื้นที่ห่างไกลกันมากๆ หรือพื้นที่ทุรกันดาร
2.2 ดาวเทียม (Satellite) ในการส่งสัญญาณดาวเทียมนั้น จะต้องมีสถานี
ภาคพื้นดินคอยทาหน้าที่รับและส่งสัญญาณขึ้นไปบนดาวเทียม
2.3 แอคเซสพอยต์ (Access Point)

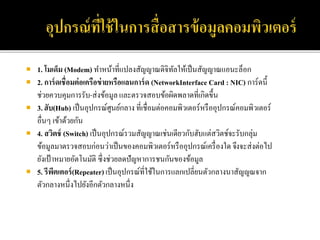

- 17. 1. โมเด็ม (Modem) ทาหน้าที่แปลงสัญญาณดิจิทัลให้เป็นสัญญาณแอนะล็อก
2. การ์ดเชื่อมต่อเครือข่ายหรือแลนการ์ด (NetworkInterface Card : NIC) การ์ดนี้
ช่วยควบคุมการรับ-ส่งข้อมูล และตรวจสอบข้อผิดพลาดที่เกิดขึ้น
3. ฮับ(Hub) เป็นอุปกรณ์ศูนย์กลาง ที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์คอมพิวเตอร์
อื่นๆ เข้าด้วยกัน
4. สวิตช์ (Switch) เป็นอุปกรณ์รวมสัญญาณเช่นเดียวกับฮับแต่สวิตช์จะรับกลุ่ม
ข้อมูลมาตรวจสอบก่อนว่าเป็นของคอมพิวเตอร์หรืออุปกรณ์เครื่องใด จึงจะส่งต่อไป
ยังเป้าหมายอัตโนมัติ ซึ่งช่วยลดปัญหาการชนกันของข้อมูล
5. รีพีตเตอร์(Repeater)เป็นอุปกรณ์ที่ใช้ในการแลกเปลี่ยนตัวกลางนาสัญญณจาก
ตัวกลางหนึ่งไปยังอีกตัวกลางหนึ่ง

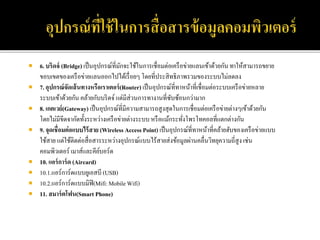

- 18. 6. บริดจ์ (Bridge) เป็นอุปกรณ์ที่มักจะใช้ในการเชื่อมต่อเครือข่ายแลนเข้าด้วยกัน ทาให้สามารถขยาย
ขอบเขตของเครือข่ายแลนออกไปได้เรื่อยๆ โดยที่ประสิทธิภาพรวมของระบบไม่ลดลง
7. อุปกรณ์จัดเส้นทางหรือเราเตอร์(Router) เป็นอุปกรณ์ที่ทาหน้าที่เชื่อมต่อระบบเครือข่ายหลาย
ระบบเข้าด้วยกัน คล้ายกับบริดจ์แต่มีส่วนการทางานที่ซับซ้อนกว่ามาก
8. เกตเวย์(Gateway) เป็นอุปกรณ์ที่มีความสามารถสูงสุดในการเชื่อมต่อเครือข่ายต่างๆเข้าด้วยกัน
โดยไม่มีขีดจากัดทั้งระหว่างเครือข่ายต่างระบบหรือแม้กระทั่งโพรโทคอลที่แตกต่างกัน
9. จุดเชื่อมต่อแบบไร้สาย (Wireless Access Point) เป็นอุปกรณ์ที่ทาหน้าที่คล้ายฮับของเครือข่ายแบบ
ใช้สาย แต่ใช้ติดต่อสื่อสารระหว่างอุปกรณ์แบบไร้สายส่งข้อมูลผ่านคลื่นวิทยุความถี่สูง เช่น
คอมพิวเตอร์ เมาส์และคีย์บอร์ด
10. แอร์การ์ด (Aircard)
10.1.แอร์การ์ดแบบยูเอสบี (USB)
10.2.แอร์การ์ดแบบมิฟิ(Mifi:Mobile Wifi)
11. สมาร์ตโฟน(Smart Phone)

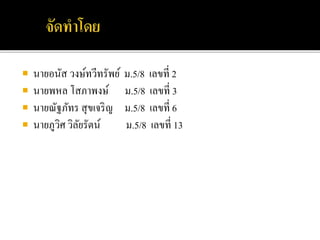

- 20. นายอนัส วงษ์ทวีทรัพย์ ม.5/8 เลขที่ 2
นายพหล โสภาพงษ์ ม.5/8 เลขที่ 3
นายณัฐภัทร สุขเจริญ ม.5/8 เลขที่ 6
นายภูวิศ วิลัยรัตน์ ม.5/8 เลขที่ 13
