1. LOGO
Разделы проектной
документации
Раздел 5.4
«Отопление, вентиляция и
кондиционирование воздуха, тепловые сети»
(ИОС4)

2. 5.4 «ОВиК»
Система отопления, вентиляции и кондиционирования воздуха
(ОВиК). В подразделе указываются сведения о метеорологических и
климатических условиях, описывается оборудование источников
теплоснабжения, параметры систем отопления – диаметр труб,
теплоизоляция, тепловые нагрузки. Графическая часть подраздела
включает в себя: план сетей теплоснабжения, схемы систем
вентиляции, кондиционирования и отопления.

3. «ОВиК» делится на:
Номер подраздела Сокращение Описание
5.4.1 - ОВ
Отопление, вентиляци
я и кондиционирование
воздуха
5.4.2 - ИТП
Индивидуальные
тепловые пункты
5.4.3 -ТС
Тепловые сети
(внутриплощадочные)

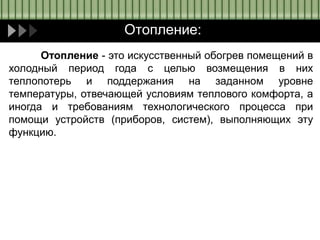

4. Отопление:
Отопление - это искусственный обогрев помещений в
холодный период года с целью возмещения в них
теплопотерь и поддержания на заданном уровне
температуры, отвечающей условиям теплового комфорта, а
иногда и требованиям технологического процесса при
помощи устройств (приборов, систем), выполняющих эту
функцию.

5. Отопление делится на:
• В центральных системах отопления тепло
вырабатывают за пределами отапливаемых помещений
(котельная, ТЭЦ). Затем выработанное тепло
транспортируется по трубопроводам (тепломагистралям)
в отдельные помещения и здания. Центральные системы
отопления подразделяются по виду теплоносителя на
водяное, воздушное, паровое и др.
• Местные (автономные) системы отопления отличает
отсутствие теплопередающей системы –
«тепломагистрали». Особенностью местной системы
отопления является совмещение генератора тепла с
отопительным прибором.

6. Вентиляция:
Вентиляция - регулируемый воздухообмен в
помещениях зданий, а также устройства, которые его
создают. Вентиляция предназначена для обеспечения
необходимых чистоты, температуры, влажности и
подвижности воздуха.

7. Системы вентиляции различаются по функциональному
назначению:
• Приточная система вентиляции подает очищенный и
подогретый наружный воздух, особенно в холодное время
года в рабочую зону помещений, в зону
жизнедеятельности людей.
• Вытяжные системы вентиляции предназначены для
удаления отработанного увлажнённого воздуха из мест
его скопления, обычно из верхней зоны помещений.
• Рециркуляционные системы вентиляции используют
воздух помещения для его охлаждения, в летнее время,
или нагрева, в холодный период. При проектировании
вентиляции обязательно учитываются все выше
перечисленные особенности систем.

8. Кондиционирование:
Кондиционирование - это создание и поддержание
определённых оптимальных параметров воздушной среды:
температуры, влажности, уровня чистоты и подвижности
воздуха.
Системы кондиционирования зданий могут
работать вместе с системами отопления как единое целое.
При кондиционировании воздуха так же осуществляется
очистка от пыли, нагревания, охлаждения, осушения и
увлажнения воздуха. Все эти параметры регулируются
автоматически системой управления.
Системы кондиционирования воздуха работают
так же в роли приточной вентиляции. В теплое время года
такие системы охлаждают и осушают воздух, в холодный –
подогревают и увлажняют.

9. Тепловые сети:
Система теплоснабжения (тепловая сеть) - это
устройства, агрегаты и подсистемы, которые после
подготовки теплоносителя производят его
транспортирование к отдельным пользователям.
Тепловые сети относятся к линейным сооружениям и
являются одними из самых сложных инженерных
сетей. Проект тепловой сети обязательно должен
включать расчет на прочность и температурные
деформации.

10. Тепловые сети по характеру транспортируемого
теплоносителя делятся на:
1. Водяные тепловые сети
Обычно прокладка и проектирование таких тепловых сетей
происходит количеством трубопроводов кратным двум, т.к.
при водяном режиме всегда предусматривается обратный
трубопровод, с теплоносителем того же массового расхода,
но меньшим потенциалом. Водяные тепловые сети можно
разделить по количеству прокладываемых трубопроводов
(2-х трубные; 4-х трубные и т.д.).
2. Паровые тепловые сети
Проектирование паровых тепловых сетей (особенно
насыщенного пара) осложняется возникновением попутного
конденсата, особенно в протяженных трассах. Не меньшей
проблемой при прокладке паровых тепловых сетей
являются температурные деформации труб.

11. Тепловые сети по способу прокладки делятся на:
1. Канальные тепловые сети
Проектирование канальных тепловых сетей производят в
случае необходимости защиты трубопроводов от
механического воздействия грунтов и коррозионного влияния
почвы. Стены каналов облегчают работу трубопроводов,
поэтому проектирование канальных тепловых сетей
применяется для теплоносителей с давлением до 2,2 МПа и
температурой до 350°С. - бесканальная. При проектировании
бесканальной прокладки трубопроводы работают в более
тяжёлых условиях, так как они воспринимают дополнительную
нагрузку грунта и при неудовлетворительной защите от влаги
подвержены наружной коррозии. В связи с этим
проектирование тепловых сетей таким способом прокладки
предусматривается при температуре теплоносителя до 180°С.

12. Тепловые сети по способу прокладки делятся на:
2. Воздушные (надземные) тепловые сети
Проектирование тепловых сетей этим способом прокладки
получил наибольшее распространение на территориях
промышленных предприятий и на площадках, свободных от
застроек. Надземный способ также проектируется в районах
с высоким уровнем грунтовых вод и при прокладках по
участкам с сильно пересечённым рельефом местности.

13. Тепловые сети по схемам делятся на:
1. магистральные тепловые сети
Тепловые сети, всегда транзитные, без ответвлений
транспортирующие теплоноситель от источника тепла к
распределительным тепловым сетям.
2. распределительные (квартальные) тепловые
сети
Тепловые сети, распределяющие теплоноситель по
выделенному кварталу, подводящие теплоноситель к
ответвлениям на потребителей.
3. ответвления от распределительных тепловых
сетей к отдельным зданиям и сооружениям
Разделение тепловых сетей устанавливается проектом или
эксплуатационной организацией.

14. «ОВиК» должен содержать в текстовой части:
а) сведения о климатических и метеорологических
условиях района строительства, расчетных параметрах
наружного воздуха;
б) сведения об источниках теплоснабжения,
параметрах теплоносителей систем отопления и
вентиляции;
в) описание и обоснование способов прокладки и
конструктивных решений, включая решения в отношении
диаметров и теплоизоляции труб теплотрассы от точки
присоединения к сетям общего пользования до объекта
капитального строительства;
г) перечень мер по защите трубопроводов от
агрессивного воздействия грунтов и грунтовых вод;

15. «ОВиК» должен содержать в текстовой части:
д) обоснование принятых систем и принципиальных
решений по отоплению, вентиляции и кондиционированию
воздуха помещений;
е) сведения о тепловых нагрузках на отопление,
вентиляцию, горячее водоснабжение на производственные
и другие нужды;
ж) сведения о потребности в паре;
з) обоснование оптимальности размещения
отопительного оборудования, характеристик материалов
для изготовления воздуховодов;
и) обоснование рациональности трассировки
воздуховодов вентиляционных систем - для объектов
производственного назначения;

16. «ОВиК» должен содержать в текстовой части:
к) описание технических решений, обеспечивающих
надежность работы систем в экстремальных условиях;
л) описание систем автоматизации и
диспетчеризации процесса регулирования отопления,
вентиляции и кондиционирования воздуха;
м) характеристика технологического оборудования,
выделяющего вредные вещества - для объектов
производственного назначения;
н) обоснование выбранной системы очистки от газов и
пыли - для объектов производственного назначения;
о) перечень мероприятий по обеспечению
эффективности работы систем вентиляции в аварийной
ситуации (при необходимости);

17. п) принципиальные схемы систем отопления,
вентиляции и кондиционирования воздуха;
р) схему паропроводов(при наличии);
с) схему холодоснабжения (при наличии);
т) план сетей теплоснабжения.
«ОВиК» должен содержать в графической части:

18. Нормативная документация
• Постановление Правительства РФ от 16.02.2008 N 87 (ред. от
23.01.2016) "О составе разделов проектной документации и
требованиях к их содержанию«
• ГОСТ Р 21.1001-2009 Система проектной документации для
строительства. Общие положения
• ГОСТ 30494-2011 «Здания жилые и общественные.
Параметры микроклимата в помещениях»
• СНиП 41-02-2003 «Тепловые сети»
• СП 41-101-95 «Проектирование тепловых пунктов»
• СП 7.13130.2013 «Отопление, вентиляция и
кондиционирование. Противопожарные требования».
• СП 32.13330.2010*/СНиП 2.04.03-85 «Канализация. Наружные
сети и сооружения». Актуализированная редакция.
• СП 60.13330.2012/СНиП 41-01-2003 «Отопление, вентиляция и
кондиционирование воздуха». Актуализированная редакция.
