2. 5.6 «Система газоснабжения»
Система газоснабжения - совокупность мероприятий и оборудования
по организованной подаче и распределению горючих газов для нужд
населения и народного хозяйства.
Проект систем газоснабжения помогает определить характеристики
источника газоснабжения, топливный режим (его особенности), маршрут
прокладки газопровода его диаметр и возможные трудности при
монтаже системы.
Для обеспечения безопасности эксплуатации системы проводятся
мероприятия по его охране и защиты от природных явлений
(заземление газопровода), защита от коррозии и старения. Учет
строительных норм при проектировании проводников газа - основа
согласования проекта.

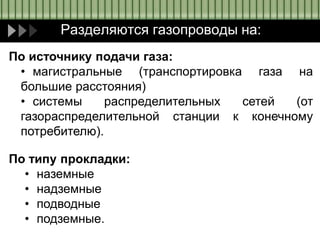

3. Разделяются газопроводы на:
По источнику подачи газа:
• магистральные (транспортировка газа на
большие расстояния)
• системы распределительных сетей (от
газораспределительной станции к конечному
потребителю).
По типу прокладки:
• наземные
• надземные
• подводные
• подземные.

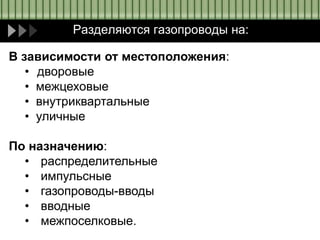

4. Разделяются газопроводы на:
В зависимости от местоположения:
• дворовые
• межцеховые
• внутриквартальные
• уличные
По назначению:
• распределительные
• импульсные
• газопроводы-вводы
• вводные
• межпоселковые.

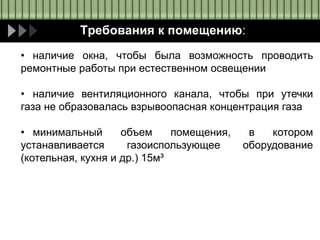

5. Требования к помещению:
• наличие окна, чтобы была возможность проводить
ремонтные работы при естественном освещении
• наличие вентиляционного канала, чтобы при утечки
газа не образовалась взрывоопасная концентрация газа
• минимальный объем помещения, в котором
устанавливается газоиспользующее оборудование
(котельная, кухня и др.) 15м³

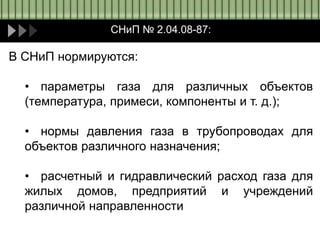

6. СНиП № 2.04.08-87:
В СНиП нормируются:
• параметры газа для различных объектов
(температура, примеси, компоненты и т. д.);
• нормы давления газа в трубопроводах для
объектов различного назначения;
• расчетный и гидравлический расход газа для
жилых домов, предприятий и учреждений
различной направленности
7. Проектирование систем газоснабжения жилых
домов :
Система, снабжающая газом жилые здания, состоит из
таких элементов:
• ввод;
• подвальный газопровод;
• общие стояки;
• квартирные разводки;
• газовые приборы

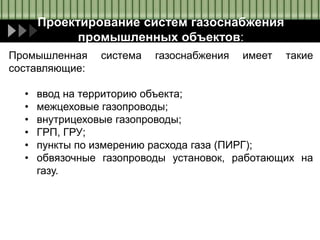

8. Проектирование систем газоснабжения
промышленных объектов:
Промышленная система газоснабжения имеет такие
составляющие:
• ввод на территорию объекта;
• межцеховые газопроводы;
• внутрицеховые газопроводы;
• ГРП, ГРУ;
• пункты по измерению расхода газа (ПИРГ);
• обвязочные газопроводы установок, работающих на
газу.

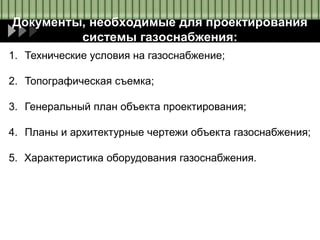

9. Документы, необходимые для проектирования
системы газоснабжения:
1. Технические условия на газоснабжение;
2. Топографическая съемка;
3. Генеральный план объекта проектирования;
4. Планы и архитектурные чертежи объекта газоснабжения;
5. Характеристика оборудования газоснабжения.
10. «Система газоснабжения» должен содержать в
текстовой части:
а) сведения об оформлении решения (разрешения) об
установлении видов и лимитов топлива для установок, потребляющих
топливо, - для объектов производственного назначения;
б) характеристику источника газоснабжения в соответствии с
техническими условиями;
в) сведения о типе и количестве установок, потребляющих
топливо, - для объектов производственного назначения;
г) расчетные (проектные)данные о потребности объекта
капитального строительства в газе - для объектов
непроизводственного назначения;
д) обоснование топливного режима - для объектов
производственного назначения;
е) описание технических решений по обеспечению учета и
контроля расхода газа и продукции, вырабатываемой с использованием
газа, в том числе тепловой и электрической энергии, - для объектов
производственного назначения;
11. «Сети связи» должен содержать в текстовой
части:
ж) описание и обоснование применяемых систем
автоматического регулирования и контроля тепловых
процессов - для объектов производственного назначения;
з) описание технических решений по обеспечению учета
и контроля расхода газа, применяемых систем
автоматического регулирования - для объектов
непроизводственного назначения;
и) описание способов контроля температуры и состава
продуктов сгорания газа - для объектов производственного
назначения;
к) описание технических решений по обеспечению
теплоизоляции ограждающих поверхностей агрегатов и
теплопроводов - для объектов производственного назначения;
л) перечень сооружений резервного топливного
хозяйства - для объектов производственного назначения;

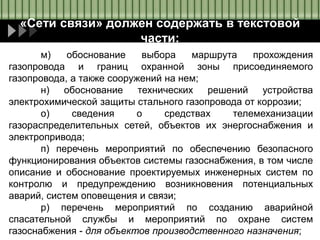

12. «Сети связи» должен содержать в текстовой
части:
м) обоснование выбора маршрута прохождения
газопровода и границ охранной зоны присоединяемого
газопровода, а также сооружений на нем;
н) обоснование технических решений устройства
электрохимической защиты стального газопровода от коррозии;
о) сведения о средствах телемеханизации
газораспределительных сетей, объектов их энергоснабжения и
электропривода;
п) перечень мероприятий по обеспечению безопасного
функционирования объектов системы газоснабжения, в том числе
описание и обоснование проектируемых инженерных систем по
контролю и предупреждению возникновения потенциальных
аварий, систем оповещения и связи;
р) перечень мероприятий по созданию аварийной
спасательной службы и мероприятий по охране систем
газоснабжения - для объектов производственного назначения;

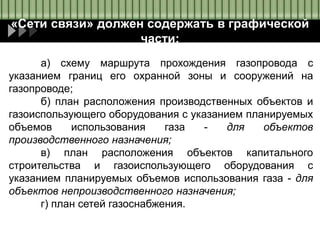

13. а) схему маршрута прохождения газопровода с
указанием границ его охранной зоны и сооружений на
газопроводе;
б) план расположения производственных объектов и
газоиспользующего оборудования с указанием планируемых
объемов использования газа - для объектов
производственного назначения;
в) план расположения объектов капитального
строительства и газоиспользующего оборудования с
указанием планируемых объемов использования газа - для
объектов непроизводственного назначения;
г) план сетей газоснабжения.
«Сети связи» должен содержать в графической
части:
14. Нормативная документация
• Постановление Правительства РФ от 16.02.2008 N 87 (ред. от
23.01.2016) "О составе разделов проектной документации и
требованиях к их содержанию«
• ГОСТ Р 21.1001-2009 Система проектной документации для
строительства. Общие положения
• Технический регламент о безопасности сетей
газораспределения и газопотребления, утвержденный
постановлением Правительства РФ № 870 от 29.10.2010 г.
• СП 42-103-2003 «Проектирование и строительство
газопроводов из полиэтиленовых труб и реконструкция
изношенных газопроводов».
• СП 62.13330.2011/СНиП 42-01-2002 «Газораспределительные
системы». Актуализированная редакция.
• СП 20.13330.2011/СНиП 2.01.07-85* «Нагрузки и воздействия».
Актуализированная редакция.
• Федеральный Закон РФ от 04.05.99 г. № 96-ФЗ «Об охране
атмосферного воздуха»
