Документ описывает проектную документацию для систем дымоудаления и индивидуальных тепловых пунктов в капитальном строительстве. Он включает технические требования, характеристики, организационные мероприятия, а также нормы и правила проектирования, монтирования и эксплуатации данных систем. Также представлена информация о документации, необходимой для сдачи в эксплуатацию, и примеры схем и инфографики.

1. Проектная
документация для
объектов капитального
строительства
Часть 2

2. Система
Дымоудаления
Проектирование объектов
промышленного и гражданского
строительства

3. Система дымоудаления это
Подраздел в составе разделов проектной документации
Комплект технической документации в котором
описываются требования и характеристики системы
дымоуловления объекта в текстовом и графическом виде
Комплекс организационных мероприятий, объемно-
планировочных решений, инженерных систем и
технических средств, направленных на предотвращение или
ограничение опасности задымления зданий и сооружений
при пожаре, а также воздействия опасных факторов пожара
на людей и материальные ценности

4. Текстовая часть
Системы дымоудаления

5. Пояснительная записка содержит
 Краткая характеристика объекта защиты
 Обоснование применения систем противопожарной защиты
 Основные проектные решения
 Принцип работы систем противопожарной защиты
 Монтаж оборудования и электропроводок
 Электропитание систем противопожарной защиты
 Требования к защитному заземлению, занулению
 Основные положения по эксплуатации установки
 Мероприятия по охране труда и технике безопасности
 Экология
 Спецификация оборудования и материалов
 Расчетная часть:
- Системы дымоудоления
- Токопотребления (при необходимости)

6. Графическая часть
Системы дымоудаления

7. Комплект рабочих чертежей содержит
 Общие данные
 Принципиальная схема системы
 Структурная схема - аксонометрическая схема
 Схема подключения
 Поэтажные планы размещения оборудования
 Кабельный журнал

8. Особенности проектирования
Системы дымоудаления

9. При проектировании учитывают
 Тепловую нагрузку в помещении в случае пожара
 Кратность воздухообмена
 Температуру горения газообразных продуктов сгорания
 Подсос воздуха через неплотности
 Потери давления в системе

10. Прорабатывается использование
 Объемно-планировочных решений зданий и сооружений для
борьбы с задымлением при пожаре
 Конструктивных решений зданий и сооружений для борьбы с
задымлением при пожаре
 Приточной противодымной вентиляции для создания избыточного
давления воздуха в защищаемых помещениях, тамбур-шлюзах и на
лестничных клетках
 Устройств и средств механической и естественной вытяжной
противодымной вентиляции для удаления продуктов горения и
термического разложения

11. Виды противодымной вентиляции
Вытяжная - служит для удаления продуктов горения и
термического разложения
Приточная - служит для создания избыточного давления
воздуха в защищаемых помещениях

12. Противодымная вентиляция включает в
себя
Воздуховоды и каналы из негорючих материалов класса
герметичности «В» с требуемыми пределами огнестойкости
Обратные клапана у вентиляторов подпора воздуха
Приемные отверстия для поступления наружного воздуха в
систему
Противопожарные нормально закрытые клапаны в каналах
подачи воздуха в тамбур-шлюзы с требуемыми пределами
огнестойкости

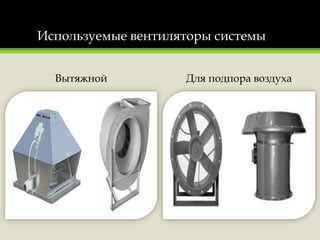

13. Используемые вентиляторы системы
Вытяжной Для подпора воздуха

14. Примеры документации
Системы дымоудаления

15. Принципиальная схема

16. Принципиальная схема

17. Инфографика систем дымоудаления и
противодымной вентиляции

18. Инфографика работы системы
дымоудаления

19. Ссылки на нормативные документы
 ГОСТ Р 21.1101-2013 СПДС - Основные требования к проектной и
рабочей документации
 ГОСТ 2.109-73 ЕСКД – Основные требования к чертежам
 Постановление Правительства Российской Федерации от 16.02.2008
г. №87 - О составе разделов проектной документации и
требованиях к их содержанию (с изменениями на 23 января 2016
года)
 Федеральный закон РФ от 22.07.2008 г. №123-ФЗ «Технический
регламент о требованиях пожарной безопасности»
 Постановление Правительства РФ от 25.04.2012 №390 «Об
утверждении правил противопожарного режима в РФ»
 Свод правил СП 7.13130.2013 «Отопление, вентиляция и
кондиционирование. Требования пожарной безопасности»

20. Индивидуальный
тепловой пункт
Проектирование объектов
промышленного и гражданского
строительства

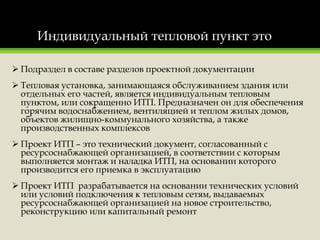

21. Индивидуальный тепловой пункт это
 Подраздел в составе разделов проектной документации
 Тепловая установка, занимающаяся обслуживанием здания или
отдельных его частей, является индивидуальным тепловым
пунктом, или сокращенно ИТП. Предназначен он для обеспечения
горячим водоснабжением, вентиляцией и теплом жилых домов,
объектов жилищно-коммунального хозяйства, а также
производственных комплексов
 Проект ИТП – это технический документ, согласованный с
ресурсоснабжающей организацией, в соответствии с которым
выполняется монтаж и наладка ИТП, на основании которого
производится его приемка в эксплуатацию
 Проект ИТП разрабатывается на основании технических условий
или условий подключения к тепловым сетям, выдаваемых
ресурсоснабжающей организацией на новое строительство,
реконструкцию или капитальный ремонт

22. ИТП выполняет следующие функции
Преобразование теплоносителя или его параметров,
контроль параметров теплоносителя
Регулирование расхода теплоносителя, распределение его по
системам отопления и теплоснабжения
Отключение систем отопления и теплоснабжения и защита
местных систем от аварийного повышения параметров
Заполнение и подпитка систем теплоснабжения
Учет тепловых потоков, расходов теплоносителя, конденсата
и др.

23. Тепловой пункт включает в себя
различное оборудование:
Запорная арматура (задвижки, краны, затворы и т.д.)
Измерительное оборудование (тепловычислитель,
расходомеры, термопреобразователи, манометры,
термометры)
Теплообменное оборудование (теплообменники системы
отопления и горячего водоснабжения)
Насосное оборудование (циркуляционные насосы систем
отопление и горячего водоснабжения)
Средства автоматизации и регулирования (регулирующие
клапана, контроллеры управления)
Фильтрующая арматура (фильтры, грязевики)

24. Для проектирования ИТП необходима
следующая документация:
Архитектурно-строительные чертежи помещений ИТП, план
подвала с инженерными сетями
Ситуационный план тепловых сетей от точки подключения
до теплового ввода в ИТП с указанием способа прокладки,
протяженности и диаметров тепловой сети
Узел ввода тепловой сети в помещения ИТП с разрезами

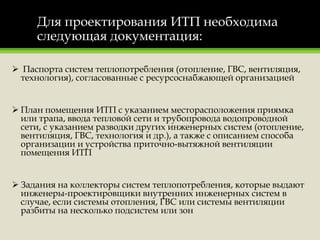

25. Для проектирования ИТП необходима
следующая документация:
 Паспорта систем теплопотребления (отопление, ГВС, вентиляция,
технология), согласованные с ресурсоснабжающей организацией
 План помещения ИТП с указанием месторасположения приямка
или трапа, ввода тепловой сети и трубопровода водопроводной
сети, с указанием разводки других инженерных систем (отопление,
вентиляция, ГВС, технология и др.), а также с описанием способа
организации и устройства приточно-вытяжной вентиляции
помещения ИТП
 Задания на коллекторы систем теплопотребления, которые выдают
инженеры-проектировщики внутренних инженерных систем в
случае, если системы отопления, ГВС или системы вентиляции
разбиты на несколько подсистем или зон

26. Проект ИТП (ЦТП) включает в себя
несколько основных разделов:
Общие данные
Принципиальные схемы
Монтажные схемы
Спецификация оборудования
Гидравлический расчет
Паспорт узла присоединения.

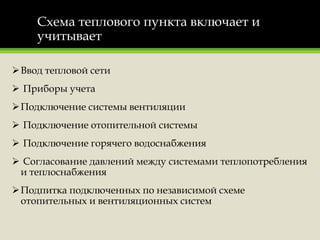

27. Схема теплового пункта включает и
учитывает
Ввод тепловой сети
 Приборы учета
Подключение системы вентиляции
 Подключение отопительной системы
 Подключение горячего водоснабжения
 Согласование давлений между системами теплопотребления
и теплоснабжения
Подпитка подключенных по независимой схеме
отопительных и вентиляционных систем

28. Системы потребления
Отопление
Горячее водоснабжение
 Вентиляция (рекуперация воздуха)

29. Документы для сдачи в эксплуатацию
ИТП Энергонадзору
 Действующие технические условия на подключение и справку об их
выполнении от энергоснабжающей организации.
 Проектную документацию со всеми необходимыми согласованиями.
 Акт ответственности сторон за эксплуатацию и разделение балансовой
принадлежности, составленный потребителем и представителями
энергоснабжающей организации.
 Акт о готовности к постоянной или временной эксплуатации абонентского
ответвления теплового пункта.
 Паспорт ИТП с краткой характеристикой систем теплоснабжения.
 Справку о готовности работы прибора учета тепловой энергии.
 Справку о заключении договора с энергоснабжающей организацией на
теплоснабжение.
 Акт о приемке выполненных работ (с указанием номера лицензии и даты ее
выдачи) между потребителем и монтажной организацией.
 Приказ о назначении ответственного лица за безопасную эксплуатацию и
исправное состояние тепловых установок и тепловых сетей.

30. Документы для сдачи в эксплуатацию
ИТП Энергонадзору
 Список оперативных и оперативно-ремонтных ответственных лиц по
обслуживанию тепловых сетей и тепловых установок.
 Копию свидетельства сварщика.
 Сертификаты на используемые электроды и трубопроводы.
 Акты на скрытые работы, исполнительную схему теплового пункта с указанием
нумерации арматуры, а также схемы трубопроводов и запорной арматуры.
 Акт на промывку и опрессовку систем (тепловые сети, отопительная система и
система горячего водоснабжения).
 Должностные инструкции, инструкции по пожарной безопасности и технике
безопасности.
 Инструкции по эксплуатации.
 Акт допуска в эксплуатацию сетей и установок.
 Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета
выявленных при осмотре установок и сетей дефектов, проверки знаний, а
также инструктажей.

31. Примеры документации и
инфографики
Индивидуальный тепловой
пункт

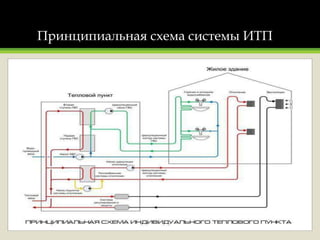

32. Принципиальная схема системы ИТП

33. Принципиальная схема системы ИТП

34. Принципиальная схема системы ИТП
для отопления

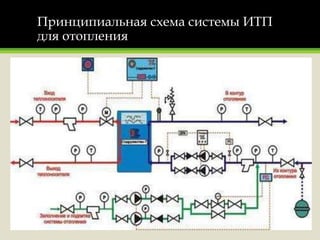

35. Принципиальная схема системы ИТП
для отопления и ГВС

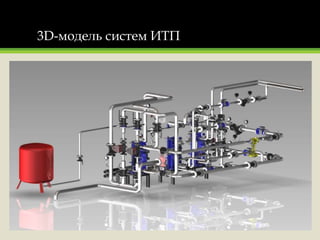

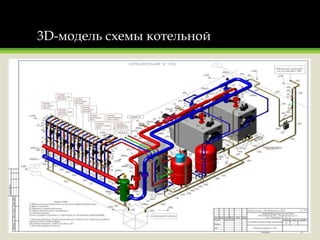

36. 3D-модель систем ИТП

37. 3D-модель систем ИТП

38. Ссылки на нормативные документы
 ГОСТ Р 21.1101-2013 СПДС - Основные требования к проектной и
рабочей документации
 ГОСТ 2.109-73 ЕСКД – Основные требования к чертежам
 Постановление Правительства Российской Федерации от 16.02.2008
г. №87 - О составе разделов проектной документации и
требованиях к их содержанию (с изменениями на 23 января 2016
года)
 СП 41-101-95 «Проектирование тепловых пунктов»
 СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»
 СП 131.13330.2012 «Строительная климатология»
 СП 73.13330.2012 «Внутренние санитарно-технические системы»

39. Телемеханические
решения ИТП
Проектирование объектов
промышленного и гражданского
строительства

40. Телемеханические решения это
Подраздел в составе разделов проектной документации
Комплект технической документации в котором
описываются требования и характеристики
телемеханических решений ИТП в текстовом и графическом
виде

41. В состав комплекта документации входит
Пояснительная записка
Опросные листы
Расчеты и обоснования принятых технических решений
Спецификации на основное и вспомогательное
оборудование системы
Графическая часть

42. В состав графической части входит
Общие данные по рабочим чертежам со спецификациями
Принципиальные схемы
Эскизы оборудования и размещения трубопроводов
Чертежи основных узлов системы:
- Оборудование
- Телемеханические установки
- Трубопроды

43. Примеры документации и
инфографики
Телемеханические решения
ИТП

44. Принципиальная
теплогидравлическая схема котельной

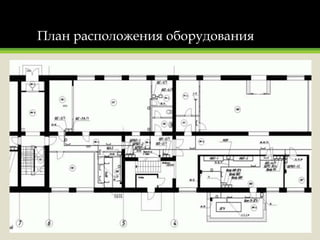

45. План размещения оборудования

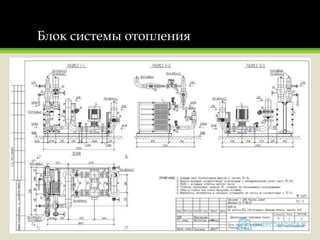

46. Блок системы отопления

47. Система дымохода

48. 3D-модель схемы котельной

49. Ссылки на нормативные документы
 ГОСТ Р 21.1101-2013 СПДС - Основные требования к проектной и рабочей
документации
 ГОСТ 2.109-73 ЕСКД – Основные требования к чертежам
 Постановление Правительства Российской Федерации от 16.02.2008 г. №87 - О
составе разделов проектной документации и требованиях к их содержанию (с
изменениями на 23 января 2016 года)
 ГОСТ 21.606-95 «Система проектной документации для строительства правила
выполнения рабочей документации тепломеханических решений котельных»
 СП 41-101-95 «Проектирование тепловых пунктов»

50. Автоматизация ИТП
Проектирование объектов
промышленного и гражданского
строительства

51. Автоматизация ИТП это
Подраздел в составе разделов проектной документации
Комплект технической документации в котором
описываются требования и характеристики автоматизации
ИТП в текстовом и графическом виде

52. Функции системы автоматизации
 Регулирование температуры воды подаваемой в систему горячего
водоснабжения и отопления
 Регулирования расхода воды в зависимости от технологического
режима
 Управление и контроль работы основного и вспомогательного
технологического оборудования (насосные агрегаты, задвижки и
т.д.)
 Защита основного и вспомогательного оборудования системы
 Возможность ручного и дистанционного управления системой

53. Состав текстовой части подраздела
Пояснительная записка
Общие данные с опросными листами и техническим
заданием на проектирование
Обоснования принятых технических решений
Спецификация оборудования и материалов

54. Состав графической части подраздела
Схемы функциональные
Схемы электрические принципиальные
Схемы внешних подключений
Эскиз и компоновка размещения оборудования

55. Примеры документации и
инфографики
Автоматизация ИТП

56. Схема функциональная

57. Электрическая схема управления

58. Инфографика автоматизации ИТП

59. Инфографика автоматизации ИТП

60. Мнемо-схема экрана АРМ при
автоматизации ИТП

61. Ссылки на нормативные документы
 ГОСТ 21.606-95 «Система проектной документации для строительства
правила выполнения рабочей документации тепломеханических
решений котельных»
 СП 41-101-95 «Проектирование тепловых пунктов»
 СНиП 3.05.07-85 «Системы автоматизации»

62. Узел учета тепловой
энергии ИТП
Проектирование объектов
промышленного и гражданского
строительства

63. Узел учета тепловой энергии ИТП это
Подраздел в составе разделов проектной документации
Комплект технической документации в котором
описываются требования и характеристики к учету тепловой
энергии ИТП в текстовом и графическом виде
Принятое сокращение в документации УУТЭ

64. Текстовая часть подраздела включает:
Пояснительная записка
Общие данные системы
Расчет диапазонов измеряемых расходов приборами
Расчет гидравлических потерь на измерительных участках
Спецификация оборудования, изделий и материалов
Настроечная база данных тепловычислителя
Форма отчетной ведомости показаний приборов учета
Перечень нештатных ситуаций теплосчетчика

65. Графическая часть подраздела включает:
 Ведомость чертежей
 Функциональная схема автоматизации
 Принципиальная электрическая схема питания щита учета тепла
 Принципиальная электрическая схема контроля тепла
 Общий вид щита учета тепла
 Схему установки преобразователей расхода на трубопроводах
 Схему установка термопреобразователей на трубопроводах
 Установочные и присоединительные размеры ПП
 Схему соединения внешних проводок
 План расположения приборов

66. Примеры документации и
инфографики
Узел учета тепловой энергии ИТП

67. Узел первичных преобразователей

68. Узел учета под двухтрубную схему
присоединения

69. Узел учета под трехтрубную схему
присоединения

70. 3D-модель УУТЭ ГВС

71. Инфографика узела учета тепловой
энергии ИТП

72. Инфографика узела учета тепловой
энергии ИТП

73. Ссылки на нормативные документы
 ГОСТ 21.606-95 «Система проектной документации для строительства
правила выполнения рабочей документации тепломеханических
решений котельных»
 СП 41-101-95 «Проектирование тепловых пунктов»
 СНиП 3.05.07-85 «Системы автоматизации»
 ГОСТ Р 21.1101-2013 «Основные требования к проектной и рабочей
документации»

74. Сети связи
Проектирование объектов
промышленного и гражданского
строительства

75. Сети связи это
Подраздел в составе разделов проектной документации
 Схема построения сети электросвязи с соответствующими
такой схеме расчетными значениями величин,
определяющих технические возможности входящих в состав
сети электросвязи средств связи, линий передачи и
физических цепей, и монтированной емкости
Принятое сокращенное наименование подраздела в
проектной документации - СС

76. Текстовая часть подраздела включает:
Пояснительная записка
Общие данные сети связи
Расчеты основных технических характеристик сети и
оборудования
Спецификация оборудования, изделий и материалов

77. Графическая часть подраздела включает:
Ведомость чертежей
Функциональная схема
Принципиальная схема
Принципиальная электрические схемы
Общий вид оборудования
Схему установки оборудования
Установочные и присоединительные размеры
Схемы подключения кабельной продукции к оборудованию
План расположения оборудования

78. Классификация сетей связи
Телефонные
Передачи данных
Сети проводного радиовещания
Сети кабельного телевизионного вещания

79. Классификация узлов связи
Телефония
IP-телефония
Передача данных
Серверы телематических услуг
Головные станции кабельного телевизионного вещания

80. Классификация линий связи
Проводные (PDH, xDSL и тд.)
Волоконно-оптические (PDH, SDH, 1G-10G ETHERNET)
Беспроводные (точка-точка, точка-многоточка)

81. Примеры документации и
инфографики
Сети связи

82. Схема организации сети связи

83. Схема организации сети связи

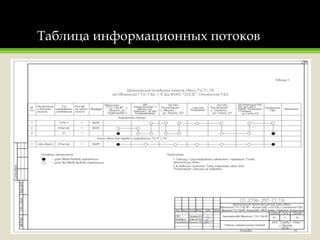

84. Таблица информационных потоков

85. Схемы подключения оборудования

86. Инфографика организация сетей связи

87. Ссылки на нормативные документы
 ГОСТ Р 21.1101-2013 «Основные требования к проектной и рабочей
документации»
 Постановление Правительства Российской Федерации от 16.02.2008 № 87 «О
составе разделов проектной документации и требованиях к их содержанию»
 ВСН 60-89 – Устройства связи, сигнализации и диспетчеризации инженерного
оборудования жилых и общественных зданий. Нормы проектирования
 ГОСТ 21.406-88 – Система проектной документации для строительства.
Проводные средства связи. Обозначения условные графические на схемах и
планах
 ГОСТ Р 21.1703-2000 – Система проектной документации для строительства.
Правила выполнения рабочей документации проводных средств связи
 СП 54.13330.2011 – Здания жилые многоквартирные
 СП 133.13330.2012 – Сети проводного радиовещания и оповещения в зданиях и
сооружениях. Нормы проектирования
 СП 134.13330.2012 – Системы электросвязи зданий и сооружений. Основные
положения проектирования

88. Радиофикация
Проектирование объектов
промышленного и гражданского
строительства

89. Радиофикация это
Подраздел в составе разделов проектной документации
Система звукового вещания, в которой звук (речь, музыка)
передаётся большому числу слушателей (абонентам)
посредством электрических колебаний,
распространяющихся по проводным сетям (автономным
вещательным либо телефонным)
Принятое сокращенное наименование подраздела в
проектной документации - РФ

90. Виды радиофикации объектов
Внутренние сети радиофикации
Внешние (наружные) сети радиофикации
Классификация радио сетей:
- Радио сеть 120 В
- Радио сеть 960 В

91. Состав проектной документации подраздела
Текстовая часть:
- Пояснительная записка формируется на стадии РД
- Спецификации оборудования, изделий и материалов
- Приложения к проекту подраздела
Графическая часть:
- Общие данные по рабочим чертежам
- Схема организации связи
- Планы расположения оборудования
- Схемы кабельных соединений
- Кабельный журнал

92. Примеры документации и
инфографики
Радиофикация

93. Структурная схема радиофикации

94. Схема монтажа радиостойки

95. Коробка автоматическая
радиотрансляционная

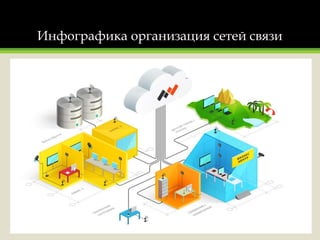

96. Инфографика организации радиофикации

97. Ссылки на нормативные документы
 ГОСТ Р 21.1101-2013 «Основные требования к проектной и рабочей
документации»
 Постановление Правительства Российской Федерации от 16.02.2008 № 87 «О
составе разделов проектной документации и требованиях к их содержанию»
 ВСН 60-89 – Устройства связи, сигнализации и диспетчеризации инженерного
оборудования жилых и общественных зданий. Нормы проектирования
 ГОСТ 21.406-88 – Система проектной документации для строительства.
Проводные средства связи. Обозначения условные графические на схемах и
планах
 ГОСТ Р 21.1703-2000 – Система проектной документации для строительства.
Правила выполнения рабочей документации проводных средств связи
 СП 54.13330.2011 – Здания жилые многоквартирные
 СП 133.13330.2012 – Сети проводного радиовещания и оповещения в зданиях и
сооружениях. Нормы проектирования
 СП 134.13330.2012 – Системы электросвязи зданий и сооружений. Основные
положения проектирования

98. Телефонизация
Проектирование объектов
промышленного и гражданского
строительства

99. Телефонизация это
Подраздел в составе разделов проектной документации
 Телефонизация объектов предполагает создание
современной телекоммуникационной системы с широкими
возможностями передачи голосовой информации как внутри
объекта, так и за его пределами с помощью подключения к
городской телефонной сети или другим операторам связи
Принятое сокращенное наименование подраздела в
проектной документации - ТФ

100. В проект телефонизации входит:
Внутренняя сеть телефонизации
Внешние сети телефонизации
Вынос сетей телефонизации (по согласованию)
Телефонная канализация

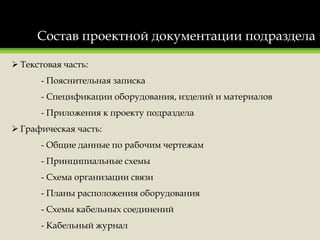

101. Состав проектной документации подраздела
 Текстовая часть:
- Пояснительная записка
- Спецификации оборудования, изделий и материалов
- Приложения к проекту подраздела
 Графическая часть:
- Общие данные по рабочим чертежам
- Принципиальные схемы
- Схема организации связи
- Планы расположения оборудования
- Схемы кабельных соединений
- Кабельный журнал

102. Виды мини-АТС
Аналоговые АТС
Цифровые АТС
Гибридные АТС

103. Классификация мини-АТС
Офисные модели - число портов от 5 до 50
Учрежденческие - число портов до 150
Корпоративные - до 1000 портов
Сельские АТС - численность портов до 5000
Городские станции - число портов более 5000

104. Примеры документации и
инфографики
Телефонизация

105. Принципиальная схема телефонизации

106. Схема телефонизации объекта

107. План телефонизации объекта

108. Инфографика структурной схемы АТС
офиса

109. Инфографика АТС офиса

110. Ссылки на нормативные документы
 ВСН 60-89 – Устройства связи, сигнализации и диспетчеризации инженерного
оборудования жилых и общественных зданий. Нормы проектирования
 ГОСТ 21.406-88 – Система проектной документации для строительства.
Проводные средства связи. Обозначения условные графические на схемах и
планах
 ГОСТ Р 21.1703-2000 – Система проектной документации для строительства.
Правила выполнения рабочей документации проводных средств связи
 СП 133.13330.2012 – Сети проводного радиовещания и оповещения в зданиях и
сооружениях. Нормы проектирования
 СП 134.13330.2012 – Системы электросвязи зданий и сооружений. Основные
положения проектирования
 РД 45.120-2000 (НТП 112-2000) «Нормы технологического проектирования.
Городские и сельские телефонные сети»

111. Структурированные
кабельные системы
Проектирование объектов
промышленного и гражданского
строительства

112. Структурированные кабельные
системы это
• Подраздел в составе разделов проектной документации
• Система передачи данных - которая служит основой для
подключения серверного и абонентского оборудования -
локальной сети объекта. Подраздел описывается в текстовом
и графическом формате технические характеристики
системы
• Принятое сокращенное наименование подраздела в
проектной документации - СКС

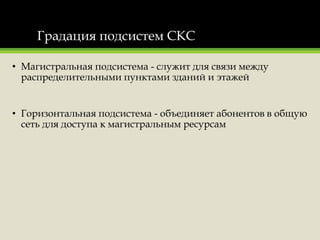

113. Градация подсистем СКС
• Магистральная подсистема - служит для связи между
распределительными пунктами зданий и этажей
• Горизонтальная подсистема - объединяет абонентов в общую
сеть для доступа к магистральным ресурсам

114. Проектирование локальной сети
подразделяется на
• Проектирование структурированной кабельной системы
(СКС)
• Проектирование компьютерной сети
• Проектирование телефонной сети

115. Состав проекта СКС
• Лист согласования (опросные листы для проектирования)
• Общие данные проекта
• Пояснительная записка
• Ведомость ссылочных документов
• Ведомость чертежей рабочего комплекта
• Принципиальная схема
• План расположения рабочих мест и кабельных трасс
• Схема размещения коммуникационного оборудования
• Кабельный журнал
• Условные обозначения
• Спецификация оборудования, изделий и материалов

116. Примеры документации и
инфографики
Структурированные кабельные
системы

117. План расположения оборудования

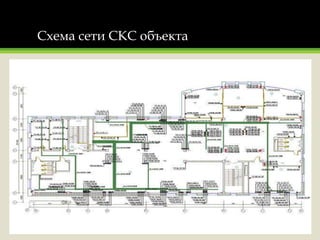

118. Схема сети СКС объекта

119. Схема кабельных трасс СКС

120. Компоновка коммутационных стоек в
серверной

121. Схема организации ЛВС

122. Инфографика организации
структурированной кабельной системы

123. Ссылки на нормативные документы
 ВСН 60-89 – Устройства связи, сигнализации и диспетчеризации инженерного
оборудования жилых и общественных зданий. Нормы проектирования
 ГОСТ 21.406-88 – Система проектной документации для строительства. Проводные
средства связи. Обозначения условные графические на схемах и планах
 ГОСТ Р 21.1703-2000 – Система проектной документации для строительства. Правила
выполнения рабочей документации проводных средств связи
 СП 133.13330.2012 – Сети проводного радиовещания и оповещения в зданиях и
сооружениях. Нормы проектирования
 СП 134.13330.2012 – Системы электросвязи зданий и сооружений. Основные
положения проектирования
 РД 45.120-2000 (НТП 112-2000) «Нормы технологического проектирования. Городские
и сельские телефонные сети»
 СН 512-78 «Инструкция по проектированию зданий и помещений для электронно-
вычислительных машин», в которой изложены требования по габаритам,
оборудованию и условиям окружающей среды к техническим помещениям
кроссовых и аппаратных»

124. Системы
коллективного
приема телевидения
Проектирование объектов
промышленного и гражданского
строительства

125. Системы коллективного
приема телевидения это
• Подраздел в составе разделов проектной документации
• Система используется для приема эфирных и спутниковых
телевизионных программ и их трансляции по
кабельной распределительной сети здания или объекта
• Принятое сокращенное наименование подраздела в
проектной документации - СКПТ

126. СКПТ состоит из
• Антенно-фидерные устройства
• Головной станции
• Аппаратура усиления и деления сигнала на соответствующее
количество абонентов
• Линейная сеть

127. Состав проекта СКПТ
• Текстовая часть проекта:
- Общие данные
- Пояснительная записка
- Спецификация оборудования и материалов
• Графическая часть проекта:
- Функциональные схемы
- Структурные схемы
- Планы расположения оборудования
- Планы кабельных трасс
- Схемы соединения

128. Примеры документации и
инфографики
Системы коллективного
приема телевидения

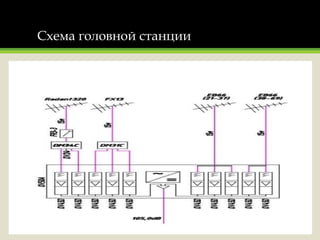

129. Схема головной станции

130. Схема электрическая однолинейная

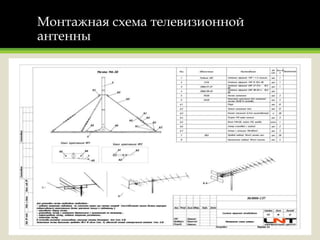

131. Монтажная схема телевизионной
антенны

132. План размещения оборудования

133. Инфографика состава СКПТ

134. Ссылки на нормативные документы
• ВСН 60-89 – Устройства связи, сигнализации и диспетчеризации
инженерного оборудования жилых и общественных зданий. Нормы
проектирования
• ГОСТ Р 54714-2011 - Телевидение вещательное цифровое наземное
цифровое телевизионное вещание. Синхронизация одночастотных сетей.
Общие технические требования
• ГОСТ Р 51513-99 «Совместимость технических средств электромагнитная.
Оборудование распределительных сетей приёмных систем телевидения
и радиовещания. Нормы электромагнитных помех, требования
помехоустойчивости и методы испытаний»
• ГОСТ Р 52023-2003 - Сети распределительные систем кабельного
телевидения. Основные параметры. Технические требования. Методы
измерений и испытаний
• РП 6.029-1-87 «Методическое руководство по проектированию КСКПТ»

135. Автоматизация
инженерных систем
Проектирование объектов
промышленного и гражданского
строительства

136. Автоматизация инженерных систем это
• Подраздел в составе разделов проектной документации
• Комплекс инженерных систем (отопление, освещение,
вентиляция, кондиционирование, электроснабжение) с
последующей их интеграцией с другими компонентами
Интеллектуального здания (безопасность, система связи,
информационная система)
• Принятое сокращенное наименование подраздела в
проектной документации - АИС

137. Система автоматизации управляет
системами
• Вентиляция
• Отопления
• Кондиционирования
• Пожарной сигнализации
• Электроснабжения
• Электроосвещения
• СКУД - Система контроля и управления доступом
• СОУЭ - Система оповещения и управления эвакуацией
людей при пожаре
• Видеонаблюдения и т.д.

138. Система автоматизации состоит из:
• Исполнительных механизмов
• Датчиков
• Силового оборудования
• Контроллеров

139. Состав проекта АИС
• Текстовая часть проекта:
- Общие данные
- Пояснительная записка
- Спецификация оборудования и материалов
• Графическая часть проекта:
- Принципиальные и функциональные схемы
- Структурные схемы
- Схемы автоматизации
- Планы расположения оборудования и кабельных трасс
- Схемы соединений и подключений

140. Примеры документации и
инфографики
Автоматизация инженерных систем

141. Схема автоматизации вентиляции

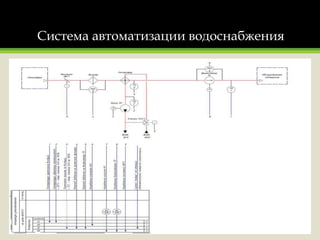

142. Система автоматизации водоснабжения

143. Схемы соединений шкафа управления

144. Схемы соединений шкафа управления

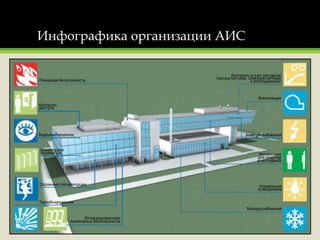

145. Инфографика организации АИС

146. Инфографика организации АИС

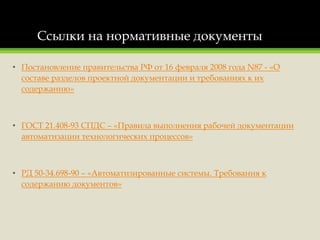

147. Ссылки на нормативные документы
• Постановление правительства РФ от 16 февраля 2008 года N87 - «О
составе разделов проектной документации и требованиях к их
содержанию»
• ГОСТ 21.408-93 СПДС – «Правила выполнения рабочей документации
автоматизации технологических процессов»
• РД 50-34.698-90 – «Автоматизированные системы. Требования к
содержанию документов»

148. Диспетчеризация
инженерных систем
Проектирование объектов
промышленного и гражданского
строительства

149. Диспетчеризация инженерных систем это
• Подраздел в составе разделов проектной документации
• Комплекс программных и аппаратных средств, который
позволяет осуществлять удаленное управление
инженерными системами одного или нескольких объектов
• Принятое сокращенное наименование подраздела в
проектной документации – ДИС
• Подраздел является составной частью системы
автоматизации инженерных систем (АИС)

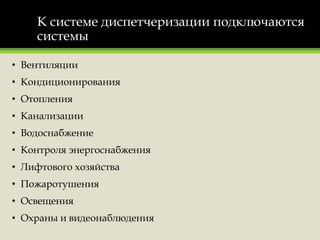

150. К системе диспетчеризации подключаются
системы
• Вентиляции
• Кондиционирования
• Отопления
• Канализации
• Водоснабжение
• Контроля энергоснабжения
• Лифтового хозяйства
• Пожаротушения
• Освещения
• Охраны и видеонаблюдения

151. Структура построения работы системы
• Верхний уровень – система сбора и обработки данных
• Нижний уровень – локальные системы автоматизации (ЛСА)

152. Состав основного оборудования
системы сбора и обработки данных
• Сервер системы сбора и обработки данных
• Интерфейсное оборудование связи сервера с локальными
системами автоматики
• Автоматизированное рабочее место (АРМ) оператора
инженерных систем
• Программное обеспечение системы сбора и обработки
данных
• Оборудование для создания ЛВС
• Источники бесперебойного питания оборудования системы

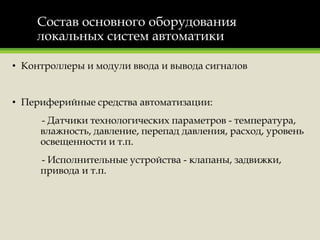

153. Состав основного оборудования
локальных систем автоматики
• Контроллеры и модули ввода и вывода сигналов
• Периферийные средства автоматизации:
- Датчики технологических параметров - температура,
влажность, давление, перепад давления, расход, уровень
освещенности и т.п.
- Исполнительные устройства - клапаны, задвижки,
привода и т.п.

154. Состав проекта ДИС
• Текстовая часть проекта:
- Общие данные
- Пояснительная записка
- Спецификация оборудования и материалов
• Графическая часть проекта:
- Принципиальные и функциональные схемы
- Структурные схемы
- Схемы автоматизации
- Планы расположения оборудования и кабельных трасс
- Схемы соединений и подключений

155. Примеры документации и
инфографики
Диспетчеризация инженерных
систем

156. Структурная схема ДИС

157. Схема автоматизации приточно-
вытяжной установки

158. План расположения оборудования

159. Мнемосхема АРМ
системы очистки сбросов

160. ДИС электроснабжения
на базе TRACE MODE

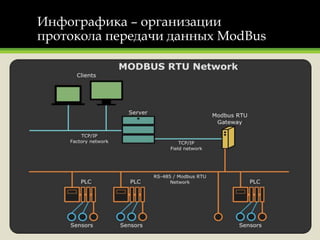

161. Инфографика – организации
протокола передачи данных ModBus

162. Инфографика ДИС

163. Ссылки на нормативные документы
• Постановление правительства РФ от 16 февраля 2008 года N87 - «О
составе разделов проектной документации и требованиях к их
содержанию»
• ГОСТ 21.408-93 СПДС – «Правила выполнения рабочей документации
автоматизации технологических процессов»
• РД 50-34.698-90 – «Автоматизированные системы. Требования к
содержанию документов»

164. Противопожарная
защита
Проектирование объектов
промышленного и гражданского
строительства

165. Противопожарная защита это
• Подраздел в составе разделов проектной документации
• Комплекс мер и технологий, предназначенных для защиты
от пожара, позволяющих снизить или полностью исключить
возможность горения или повреждения огнём горючих
материалов и объектов, построенных с их использованием
• Принятое сокращенное наименование подраздела в
проектной документации – ППЗ

166. Противопожарную защита
проектируется при:
• Проектировании нового здания или сооружения
• Реконструкции существующего объекта капитального
строительства
• Изменении функционального назначения объекта в целом
или его части
• Необходимости обоснования решений по обеспечению
пожарной безопасности существующего объекта, на который
мероприятия пожарной безопасности ранее не
разрабатывались

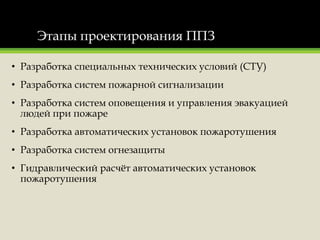

167. Этапы проектирования ППЗ
• Разработка специальных технических условий (СТУ)
• Разработка систем пожарной сигнализации
• Разработка систем оповещения и управления эвакуацией
людей при пожаре
• Разработка автоматических установок пожаротушения
• Разработка систем огнезащиты
• Гидравлический расчёт автоматических установок
пожаротушения

168. Процесс согласования СТУ

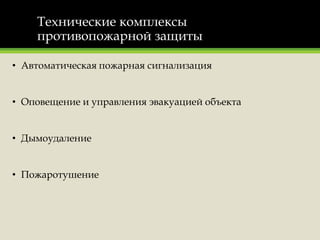

169. Технические комплексы
противопожарной защиты
• Автоматическая пожарная сигнализация
• Оповещение и управления эвакуацией объекта
• Дымоудаление
• Пожаротушение

170. Системы пожаротушения
• Водяная - применяется для ликвидации пожара с помощью
воды
• Газовая - используется для предотвращения возгорания с
помощью специального газа
• Пенная - используется для предотвращения возгорания с
помощью специальной пены
• Порошково модульная - используется для предотвращения
возгорания с помощью специальных порошков

171. Текстовая часть ППЗ
• Описание системы обеспечения пожарной безопасности объекта
капитального строительства
• Обоснование противопожарных расстояний между зданиями,
сооружениями и наружными установками, обеспечивающих
пожарную безопасность объектов капитального строительства
• Описание и обоснование проектных решений по наружному
противопожарному водоснабжению, по определению проездов и
подъездов для пожарной техники
• Описание и обоснование принятых конструктивных и объемно-
планировочных решений, степени огнестойкости и класса
конструктивной пожарной опасности строительных конструкций
• Описание и обоснование проектных решений по обеспечению
безопасности людей при возникновении пожара
• Перечень мероприятий по обеспечению безопасности подразделений
пожарной охраны при ликвидации пожара
• Сведения о категории зданий, сооружений, помещений, оборудования
и наружных установок по признаку взрывопожарной и пожарной
опасности

172. Текстовая часть ППЗ
• Перечень зданий, сооружений, помещений и оборудования, подлежащих
защите автоматическими установками пожаротушения и оборудованию
автоматической пожарной сигнализацией
• Описание и обоснование противопожарной защиты (автоматических установок
пожаротушения, пожарной сигнализации, оповещения и управления
эвакуацией людей при пожаре, внутреннего противопожарного водопровода,
противодымной защиты)
• Описание и обоснование необходимости размещения оборудования
противопожарной защиты, управления таким оборудованием, взаимодействия
такого оборудования с инженерными системами зданий и оборудованием,
работа которого во время пожара направлена на обеспечение безопасной
эвакуации людей, тушение пожара и ограничение его развития, а также
алгоритма работы технических систем (средств) противопожарной защиты (при
наличии)
• Описание организационно-технических мероприятий по обеспечению
пожарной безопасности объекта капитального строительства
• Расчет пожарных рисков угрозы жизни и здоровью людей и уничтожения
имущества (при выполнении обязательных требований пожарной
безопасности, установленных техническими регламентами, и выполнении в
добровольном порядке требований нормативных документов по пожарной
безопасности расчет пожарных рисков не требуется)

173. Графическая часть ППЗ
• Ситуационный план организации земельного участка,
предоставленного для размещения объекта капитального
строительства, с указанием въезда (выезда) на территорию и
путей подъезда к объектам пожарной техники, мест
размещения и емкости пожарных резервуаров (при их
наличии), схем прокладки наружного противопожарного
водопровода, мест размещения пожарных гидрантов и мест
размещения насосных станций
• Схемы эвакуации людей и материальных средств из зданий
(сооружений) и с прилегающей к зданиям (сооружениям)
территории в случае возникновения пожара
• Структурные схемы технических систем (средств)
противопожарной защиты (автоматических установок
пожаротушения, автоматической пожарной сигнализации,
внутреннего противопожарного водопровода).

174. Примеры документации и
инфографики
Противопожарной защиты

175. Ситуационный план объекта

176. Схема подключения оборудования ППЗ

177. Схема эвакуации из здания склада

178. План эвакуации

179. Инфографика организации ППЗ

180. Инфографика организации ППЗ

181. Ссылки на нормативные документы
• ГОСТ Р 53300-2009 – «Противодымная защита зданий и сооружений.
Методы приемосдаточных и периодических испытаний»
• СП 1.13130.2009 – «Системы противопожарной защиты. Эвакуационные
пути и выходы»
• СП 3.13130.2009 – «Системы противопожарной защиты. Система
оповещения и управления эвакуацией людей при пожаре. Требования
пожарной безопасности»
• СП 5.13130.2009 – «Системы противопожарной защиты. Установки
пожарной сигнализации и пожаротушения автоматические»
• СП 8.13130.2009 – «Системы противопожарной защиты. Источники
наружного противопожарного водоснабжения. Требования пожарной
безопасности»

182. Ссылки на нормативные документы
• СП 10.13130.2009 – «Системы противопожарной защиты. Внутренний
противопожарный водопровод. Требования пожарной безопасности»
• СП 154.13130.2013 – «Встроенные подземные автостоянки. Требования
пожарной безопасности»
• Федеральный закон от 10 июля 2012 г. №117-ФЗ – «О внесении
изменений в Федеральный закон Технический регламент о требованиях
пожарной безопасности»
• Федеральный закон от 22 июля 2008 г. №123-ФЗ – «Технический
регламент о требованиях пожарной безопасности»
• РД 25.952-90 – «Системы автоматические пожаротушения, пожарной,
охранной и охранно-пожарной сигнализации. Порядок разработки
задания на проектирование»

183. Павел Ефимов
Специализация:
• Менеджмент
• АСУ ТП
• Инжиниринг
• Продажи
https://ru.linkedin.com/in/efimov2025
https://www.facebook.com/efimov2025
https://plus.google.com/efimov2025
https://twitter.com/efimov2025
https://ru.pinterest.com/efimov2025
https://efimov2025.wordpress.com
efimov2025@mail.ru
+7-(911)-720-45-86

184. Игорь Головин
Специализация:
• Управление проектами
• Бизнес-планирование
• Инжиниринг
• НИР
https://ru.linkedin.com/in/golovin2017
https://www.facebook.com/golovin2017
https://twitter.com/golovin2017
https://plus.google.com/golovin2020
https://ru.pinterest.com/golovin2017
https://golovin2017.com
golovin-2017@yandex.ru
+7-(921)-435-13-44

185. Илья Конышев
Специализация:
 Охрана труда
 Производственный
контроль
 Инжиниринг
 НИР
www.linkedin.com/in/konyshev2017
www.facebook.com/konyshev2017
https://twitter.com/konyshev2017
https://plus.google.com
konishev.ia@yandex.ru
+7-(913)-324-99-94

186. Спасибо за вопросы и
комментарии
