福岡のコミュニティ Win.tech.q でのAzure Stack セッションスライド

1. これが噂の Azure Stack だ！

2. IT業界
独立系業務パッケージベンダー 9年 (最初はオフコンの修理屋)
MS 歴：パートナー様担当 SE 4年
エバンジェリスト 11年半 (年間 100 ~ 150 セッションほど)
パートナー様担当 テクニカルセールス 半年＋α (30セッションペース)
担当製品とサービスとソリューション
• Windows as a Service (Windows 10)
• Modern Workstyle、 Productivity、少しセキュリティや認証、Active Directory
• Windows Server ＋ System Center (VMM, OR 中心に)＋ Azure Pack － Azure Stack
• 仮想化 → 自動化 → Private Cloud (Hosted 含む) → Public Cloud (Hybrid)
• VDI、SDN、SDS、少し HPC、軽く DevOps、軽くOCP系ハードウェア
• データセンターアーキテクチャー(ソフトウェア)、ITサービス化、時々戦略・戦術
セミナー企画・登壇・運営、案件支援、
Community 活動、パートナー様(技術、ビジネス)支援
書籍(記事)執筆など
ハイブリッド/プライベートクラウド市場では古い人

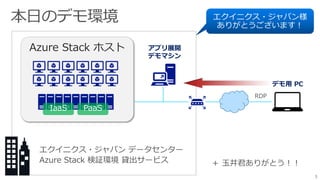

3. Azure Stack ホスト
デモ用 PC
RDP
アプリ展開
デモマシン
3

4. 4

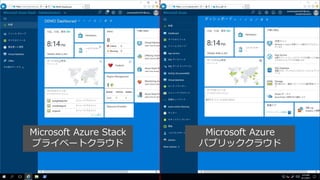

5. Microsoft Azure
パブリッククラウド
Microsoft Azure Stack
プライベートクラウド

6. 6

7. みんなで集まって情報共有する
仕組みを作るしかない。。。

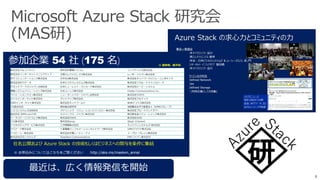

8. 8

9. 9

10. Azure Stack は
どこに
何を
もたらすのか
１
２
２‘従来通りの IT
• 専用インフラ＋密結合システム
• プロセスや構成はアプリ毎
• インフラ/運用/開発が完全に分断
• 物理/仮想マシン依存の自社独自運用
クラウド モデル
新しく変わった世界
Microsoft Azure Stack
ハードウェアの
運用が楽になる
HCI の台頭

13. 13

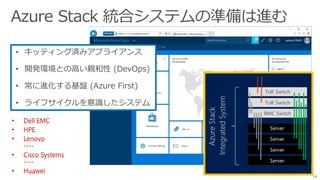

14. • キッティング済みアプライアンス
• 開発環境との高い親和性 (DevOps)
• 常に進化する基盤 (Azure First)
• ライフサイクルを意識したシステム
• Dell EMC
• HPE
• Lenovo
----
• Cisco Systems
----
• Huawei
14

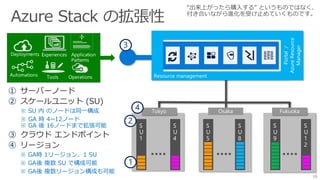

15. ① サーバーノード
② スケールユニット (SU)
※ SU 内 のノードは同一構成
※ GA 時 4~12ノード
※ GA 後 16ノードまで拡張可能
③ クラウド エンドポイント
④ リージョン
※ GA時 1リージョン、1 SU
※ GA後 複数 SU で構成可能
※ GA後 複数リージョン構成も可能
3
Tokyo Osaka Fukuoka
S
U
1
S
U
4
4
2
15
1

16. • マルチテナント化が可能
• Azure サービスとの連携
• Marketplace Syndication 可能
• 認証
• Azure Active Directory
• ADFS (フェデレーション)
• 課金
• 従量課金モデル
• コアライセンスモデル
• 制限された環境で利用する場合
• 認証は ADFS のみ
• 課金はコアライセンスモデルのみ
16

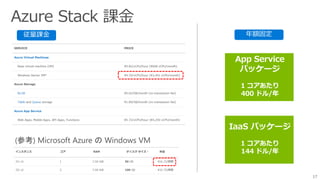

17. 17

18. Provider Resource
Usage API
Tenant Resource
Usage API
Azure Billing API
18

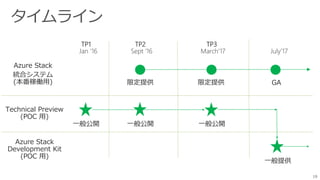

19. Jan ‘16 Sept ‘16 March’17 July’17
Technical Preview
(POC 用)
一般公開 一般公開一般公開
TP2 TP3TP1
Azure Stack
統合システム
(本番稼働用) 限定提供 GA限定提供
19
Azure Stack
Development Kit
(POC 用)
一般提供

20. 20

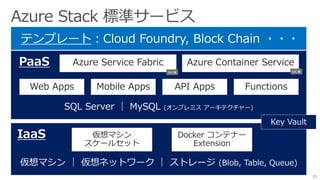

21. 21
仮想マシン ｜ 仮想ネットワーク ｜ ストレージ (Blob, Table, Queue)
仮想マシン
スケールセット
Docker コンテナー
Extension
IaaS
SQL Server ｜ MySQL (オンプレミス アーキテクチャー)
Web Apps
Azure Service FabricPaaS
Mobile Apps API Apps
Key Vault
Azure Container Service
テンプレート：Cloud Foundry, Block Chain ・・・
Post
GA
GA 後 GA 後
Functions

22. 22

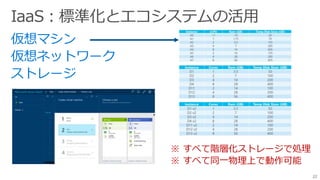

※ すべて階層化ストレージで処理
※ すべて同一物理上で動作可能

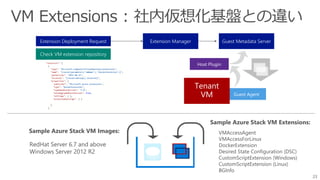

23. 23
Extension Deployment Request Extension Manager
Check VM extension repository
Guest Metadata Server
Sample Azure Stack VM Extensions:
Sample Azure Stack VM Images:
RedHat Server 6.7 and above
Windows Server 2012 R2
VMAccessAgent
VMAccessForLinux
DockerExtension
Desired State Configuration (DSC)
CustomScriptExtension (Windows)
CustomScriptExtension (Linux)
BGInfo

24. Mobile Apps API AppsWeb Apps
Azure
Functions
App Service on Azure Stack
開発者に最高の
経験を提供
• 複数言語とフレームワーク
• DevOps を上位レイヤーで実現
• 開発者へのセルフサービス提供
フルマネージドな
PaaS
• オートスケール
• フレームワークへのパッチ運用
• ロードバランス
エンタープライズ
対応
Azure
Container
Service
Azure
Service
Fabric
各種テンプレート
・Cloud Foundry
・Blockchain
※ Worker Role は 2000 台まで拡張可能

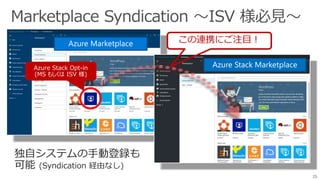

25. 独自システムの手動登録も
可能 (Syndication 経由なし)
この連携にご注目！
25

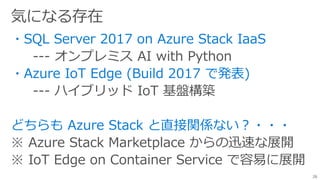

26. --- オンプレミス AI with Python
--- ハイブリッド IoT 基盤構築
※ Azure Stack Marketplace からの迅速な展開
※ IoT Edge on Container Service で容易に展開
26

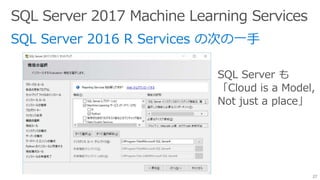

27. 27

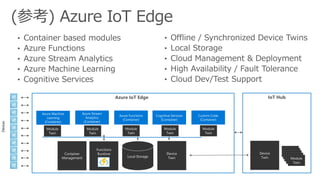

28. Azure IoT Edge IoT Hub
Devices
Local Storage
Azure Machine
Learning
(Container)
Functions
RuntimeContainer
Management
Device
Twin
Device
Twin
Azure Stream
Analytics
(Container)
Azure Functions
(Container)
Cognitive Services
(Container)
Custom Code
(Container)
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin
Module
Twin

29. 29

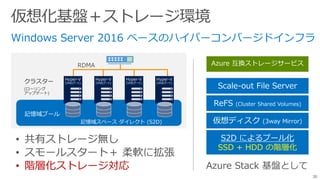

30. 30
記憶域スペース ダイレクト (S2D)
クラスター
(ローリング
アップデート)
記憶域プール
Hyper-V
(VHDブート)
Hyper-V
(VHDブート)
Hyper-V
(VHDブート)
Hyper-V
(VHDブート)
RDMA
• 階層化ストレージ対応
S2D によるプール化
SSD + HDD の階層化
仮想ディスク (3way Mirror)
ReFS (Cluster Shared Volumes)
Scale-out File Server
Azure 互換ストレージサービス

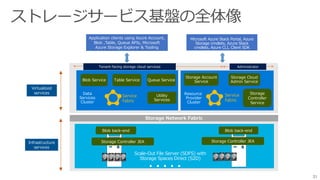

31. Infrastructure
services
Virtualized
services
Administrator
Storage Network Fabric
Storage Cloud
Admin Service
Resource
Provider
Cluster
Tenant-facing storage cloud services
Table Service Queue Service
Storage Account
Service
Scale-Out File Server (SOFS) with
Storage Spaces Direct (S2D)
. . . . .
Blob back-endBlob back-end
Blob Service
Application clients using Azure Account,
Blob ,Table, Queue APIs, Microsoft
Azure Storage Explorer & Tooling
Data
Services
Cluster
Microsoft Azure Stack Portal, Azure
Storage cmdlets, Azure Stack
cmdlets, Azure CLI, Client SDK
Utility
Services
Storage Controller JEA Storage Controller JEA
Storage
Controller
Service
Service
Fabric
Service
Fabric
31

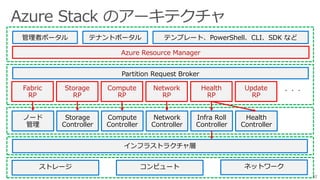

32. Azure Resource Manager
管理者ポータル テンプレート、PowerShell、CLI、SDK など
Partition Request Broker
テナントポータル
Fabric
RP
Storage
RP
Compute
RP
Network
RP
Health
RP
Update
RP
ストレージ コンピュート ネットワーク
Storage
Controller
Compute
Controller
Network
Controller
Infra Roll
Controller
Health
Controller
ノード
管理
インフラストラクチャ層
32

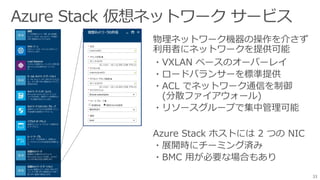

33. 33

34. 34
Web Server 1 Web Server 3
Network
Controller
Web Server 2
SLB外部の
マシン
MAS-SLB01 MAS-NC01
仮想マシン
の可用性
＞サービス
の可用性

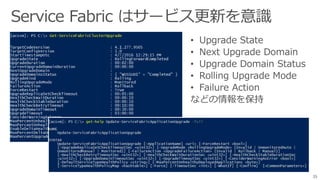

35. 35

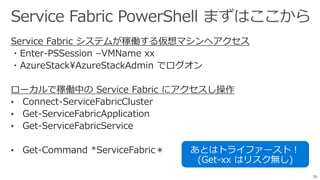

36. Service Fabric システムが稼働する仮想マシンへアクセス
・Enter-PSSession –VMName xx
・AzureStackAzureStackAdmin でログオン
ローカルで稼働中の Service Fabric にアクセスし操作
• Connect-ServiceFabricCluster
• Get-ServiceFabricApplication
• Get-ServiceFabricService
• Get-Command *ServiceFabric＊
36

37. 37

38. Edge and disconnected
applications
Cloud applications to
meet varied regulations
Cloud application
model on-premises
Customers

40. まとめ
Azure Stack Documentation
https://docs.microsoft.com/en-us/azure/azure-stack/
(Microsoft Azure Document 配下)

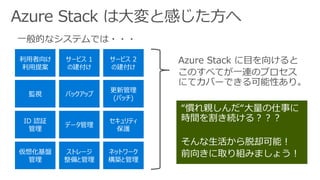

41. “慣れ親しんだ“大量の仕事に
時間を割き続ける？？？
そんな生活から脱却可能！
前向きに取り組みましょう！

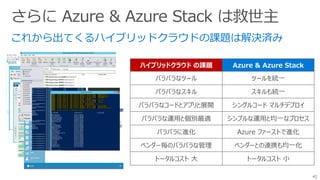

42. ハイブリッドクラウド の課題 Azure & Azure Stack
バラバラなツール ツールを統一
バラバラなスキル スキルも統一
バラバラなコードとアプリと展開 シングルコード マルチデプロイ
バラバラな運用と個別最適 シンプルな運用と均一なプロセス
バラバラに進化 Azure ファーストで進化
ベンダー毎のバラバラな管理 ベンダーとの連携も均一化
トータルコスト 大 トータルコスト 小
42

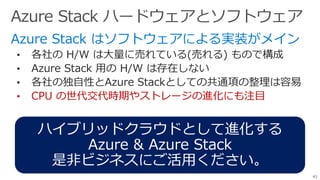

43. • 各社の H/W は大量に売れている(売れる) もので構成
• Azure Stack 用の H/W は存在しない
• 各社の独自性とAzure Stackとしての共通項の整理は容易
• CPU の世代交代時期やストレージの進化にも注目
43
ハイブリッドクラウドとして進化する
Azure & Azure Stack
是非ビジネスにご活用ください。
