- 1. © "Билайн", БЕРоссия 2014 © "Билайн", БЕ Россия 2014 КОНФИДЕНЦИАЛЬНАЯ ИНФОРМАЦИЯ, СОБСТВЕННОСТЬ ОАО "ВЫМПЕЛКОМ" Любое использование этого документа без специального разрешения строго запрещено Проблемы строительства базовых станций в условиях мегаполиса и пути их решения Осветительные столбы двойного назначения Москва, Сентябрь 2014
- 2. © "Билайн", БЕРоссия 2014 Переход от макросот к гетерогенной сети: макро и микросоты ИСТОЧНИК: 1 Номинальное планирование сети Планирование покрытия осуществляется уже на уровне отдельных дворов и домов (вплоть до частей зданий) Детальное планирование покрытия на основании трассировки лучей Микросоты на отдельной частоте (S2) Только макросеть (S0) Микросоты на частоте макросот (S1) f1 f2 f3 S1: выигрыш 12.8 dB S2: выигрыш 13.3 dB S1: выигрыш 33% S2: выигрыш 79% S1: выигрыш 24% S2: выигрыш 46% HSDPA HSUPA -90 -85 -80 -75 -70 Scenario 0 Scenario 1 Scenario 2 0 2000 4000 6000 8000 10000 12000 14000 HSDPA HSUPA S0 S1 S2 Cluster traffic, GB По данным компании Huawei Частотное планирование гетерогенной сети Outdoor RSCP, dBm
- 3. © "Билайн", БЕРоссия 2014 Осветительный столб как антенно-мачтовое сооружение ИСТОЧНИК: 2 • В мегаполисе, в условиях плотной городской застройки, установка собственных АМС операторов на земле в большинстве случаев практически невозможна • Модернизация существующих опор других владельцев для размещения БС оператора – один из путей решения проблемы • Осветительные столбы двойного назначения могут успешно использоваться с этой целью
- 4. © "Билайн", БЕРоссия 2014 В сети ВымпелКома применяются два типа столбов двойного назначения ИСТОЧНИК: 3 Столб 27м устанавливается взамен существующей опоры освещения 9 м На столбе устанавливается АФУ, оборудование БС в навесных климатических шкафах (термобоксах), светильник наружного освещения, кронштейны контактных сетей троллейбусного транспорта (при необходимости) Стальная опора освещения/контактной сети 9 м наращивается специальной трубостойкой до высоты 12 м
- 5. © "Билайн", БЕРоссия 2014 Пример 1 4 Опора 27 м с уличным светильником, антеннами со встроенным радиомодулем и оборудованием БС Ericsson

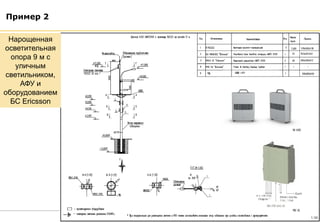

- 6. © "Билайн", БЕРоссия 2014 Пример 2 5 Нарощенная осветительная опора 9 м с уличным светильником, АФУ и оборудованием БС Ericsson
- 7. © "Билайн", БЕРоссия 2014 Пример 3 6 Опора 27 м с уличным светильником, АФУ и оборудованием БС Huawei в термобоксах "Энергомера"
- 8. © "Билайн", БЕРоссия 2014 Решение по размещению выносных радиомодулей BTS с оптической связью 7 Преимущества: • Существенное сокращение нагрузки на АМС • Координация работы BBU позволяет получить динамическое распределение ёмкости сети Сложности: • Необходимость подведения оптики к каждому столбу
- 9. © "Билайн", БЕРоссия 2014 Особенности строительства ИСТОЧНИК: 8
- 10. © "Билайн", БЕРоссия 2014 Правовые формы владения ИСТОЧНИК: 9 • Договор оказания услуг или пользования – наиболее распространенный вариант в ВК • Договор аренды + комплексная эксплуатация столба оператором [связь + свет], достоинство – более высокая защищенность от «сгона»
- 11. © "Билайн", БЕРоссия 2014 • Пригоден для случаев, когда иные решения невозможны • Не требуется «легализация» опоры (опора находится на балансе организации – арендодателя «Горсвет» или "Гортранс") • Более высокая скорость развёртывания сайта по сравнению с другими опорами Плюсы и минусы столба двойного назначения ИСТОЧНИК: 10 ПРЕИМУЩЕСТВА • Для обслуживания требуется автовышка • Возможные трудности с обеспечением электропитания в условиях города • Специфичность получения согласований НЕДОСТАТКИ
- 12. ИСТОЧНИК: © "Билайн",БЕ Россия 2014 11 Размещение микро BTS на стандартных опорах осветительной сети
- 13. ИСТОЧНИК: © "Билайн",БЕ Россия 2014 12 Решения микро BTS (MicroCell) для размещении на обычных опорах осветительной сети.
- 14. ИСТОЧНИК: © "Билайн",БЕ Россия 2014 13 • Создание беспроводного транспортного канала на основе оборудования нелицензируемых диапазонов : 60ГГц (V-диапазон) или 71-86ГГц (Е-диапазон) • В условиях города, при определённых условиях, возможно создание линий за счёт отражений • V-Band имеют ограниченную зону действия за счет большого затухания и применяется преимущественно в условиях города. Транспортные решения в E, V диапазонах при размещении микро BTS на обычных опорах осветительной сети. Скорость 100 -1000 Мбит/с Длина линии 350-800 м. TX power: 8dBm (6,3mw) (W x L x D) = 306 x 202 x 67.4 mm 60ГГц (V-диапазон) Скорость 420-2520 Мбит/с Длина линии 2500 – 4000 м. Tx power 11-18 dBm (12,6-63mw) (W x L x D) 280 x 280 x 81,25 mm 71-86ГГц (Е-диапазон)
- 15. © "Билайн", БЕРоссия 2014 Технологические решения проблем связи транзитного соединения для мелких СВЧ кластеров ИСТОЧНИК: 14 При наличии препятствий в пределах улицы RRU подключения Между улицами
- 16. © "Билайн", БЕРоссия 2014 15 Спасибо за внимание ИСТОЧНИК:
- 17. © "Билайн", БЕРоссия 2014 Потери распространения на Е, V диапазонах ИСТОЧНИК: 16 H2O O2 O2 71 - 86 GHz E-band Attenuation < 0.5 dB/km 57-64GHz V-band Attenuation < 15 dB/km Atmospheric/Molecular absorption availability by Rain Zone Sea Level Attenuation (dB/km) Frequency (GHz)
