2014/9/20 OSC広島
使いたい人も、作りたい人も
〜 CloudStackがまるごとわかる! 〜
CloudStackの歩き方
【完全版】
@star76popin
わたし
star76
大削 緑/Midori Oge
みろりん @star76popin
某SI会社 → 某通信事業者 → NTTコミュニケーションズで
の技術開発を担当しています
【著書】CloudStack実践ガイドCloudn活用ガイド
Amazonで
絶賛発売中
なりよ
副会長
女子部
おしながき
1)まずは知りたい:概要編
2)もっと知りたい:機能編
3)ぼっちOK!
(デモ付き)
CloudStack情報まとめ
これであなたもCloudStackerに!
まずは知りたい:概要編

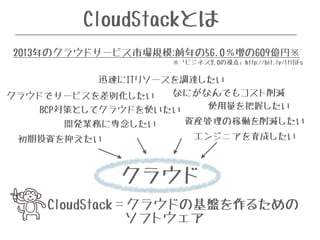

CloudStackとは
2013年のクラウドサービス市場規模:前年の56.0%増の609億円※
迅速にITリソースを調達したい
なにがなんでもコスト削減
クラウドでサービスを差別化したい
BCP対策としてクラウドを使いたい使用量を把握したい
開発業務に専念したい資産管理の稼働を削減したい
エンジニアを育成したい
クラウド
CloudStack=クラウドの基盤を作るための
ソフトウェア
初期投資を抑えたい
※「ビジネス2.0の視点」http://bit.ly/1ttIiFs

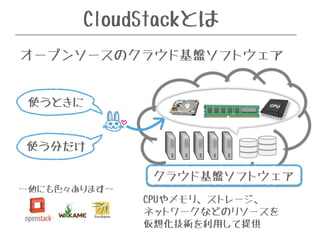

CloudStackとは
オープンソースのクラウド基盤ソフトウェア
CPUやメモリ、ストレージ、
ネットワークなどのリソースを
仮想化技術を利用して提供
使うときに
使う分だけ
クラウド基盤ソフトウェア
〜他にも色々あります〜
歴史
2008年
8月Sun Microsystemsの開発者が設立したVMOps社で開発
2010年
5月
“VM Instance Manager”
cloud.com社に社名変更し、CloudStackとしてリリース
オープンソース版の”コミュニティエディション”
2011年
7月Citrix社がcloud.com社を買収
2012年
4月Citrix社がApache Software Foundationに寄贈
2013年
3月ASFの正式トッププロジェクトになる
ASFのプロジェクト
Apache Software Foundation
-オープンソースソフトウェアの開発を支援する団体
-Apache流の開発手法 http://theapacheway.com/
-約120名のプロジェクトメンバ
CloudStackは、Apacheプロジェクトの中で
コミット数、コントリビュータ増数 No.1
おつ!
むむっ
あらま
http://www.ohloh.net/orgs/apache/
開発サイクル
4ヶ月単位で新しいバージョンをリリース
リリース
リリース
・開発/実装
・ドキュメント作成&テスト
リリース
・RC版リリース
機能凍結・投票
テスト
バグフィックス
翻訳
最後の仕上げ

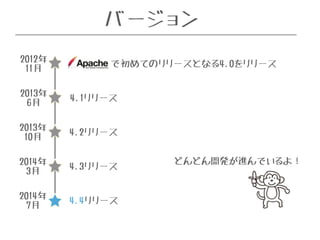

バージョン
2012年
11月
で初めてのリリースとなる4.0をリリース
2013年
6月4.1リリース
2013年
10月4.2リリース
2014年
3月4.3リリース
2014年
7月4.4リリース
どんどん開発が進んでいるよ!

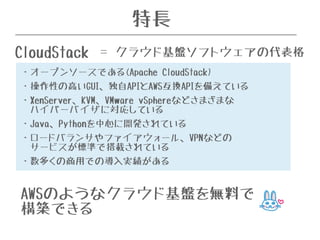

特長
CloudStack = クラウド基盤ソフトウェアの代表格
・オープンソースである(Apache CloudStack)
・操作性の高いGUI、独自APIとAWS互換APIを備えている
・XenServer、KVM、VMware vSphereなどさまざまな
ハイパーバイザに対応している
・Java、Pythonを中心に開発されている
・ロードバランサやファイアウォール、VPNなどの
サービスが標準で搭載されている
・数多くの商用での導入実績がある
AWSのようなクラウド基盤を無料で
構築できる
IDCフロンティア
『IDCFクラウドサービス』
GMOクラウド
『Public ALTUS』
Joe'sクラウド
導入実績
『Joe'sクラウドサービス』
NTTコミュニケーションズ
『クラウド・エヌ』
北海道大学・九州大学
北陸先端科学技術大学
アカデミッククラウド
日本ユニシス
『U-Cloud』
KDDI
『クラウドプラットフォームサービス』
日商エレクトロニクス
『Nissho-Blocks』
日立製作所
『日立クラウド基盤導入ソリューション』
Zynga
『zCloud』
TataCommunication
『InstaCompute』
キューデン
インフォコム
『Qic Qumo』
SCSK
『netXCloud』
コリアテレコム
『ucloud』
そのまま商用サービスの基盤として使える機能性、信頼性

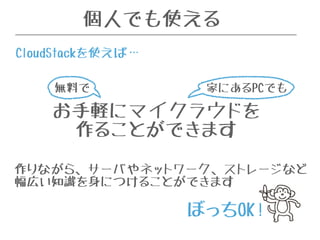

個人でも使える
CloudStackを使えば…
お手軽にマイクラウドを
作ることができます
作りながら、サーバやネットワーク、ストレージなど
幅広い知識を身につけることができます
ぼっちOK!
無料で
家にあるPCでも
もっと知りたい:機能編
豊富な機能
仮想マシン・ストレージ・ネットワーク管理
- VMの作成/起動/停止/削除/復元、スケールアップ/ダウン
- パスワードリセット、コンソール画面
- ディスクの作成/アタッチ/デタッチ/削除
- 手動/自動スナップショット
- マシンイメージ管理(テンプレート/ISO)
- IPの追加/削除、VPN、LB、ポートフォワーディング、スタティックNAT、VPC
- パケットフィルタ(セキュリティグループ/FW)
- VM/ストレージマイグレーション
- CPU/メモリ/ディスクサイズ、通信速度等によるサービスメニュー定義
UI提供/アカウント管理
- 管理者/ユーザ用GUI、Native API、AWS互換API
- 階層構造によりユーザをグループ化
- アカウント/ユーザの作成/削除/ロック/無効化/パスワード・キー管理
- マルチテナント(L2/L3/VPC/プロジェクト)
- メニュー定義、リソース制御
その他
- リソース管理、イベントログ/アラート通知
- 外部機器連携(NetScaler,NiciraNVP,F5,SRX)

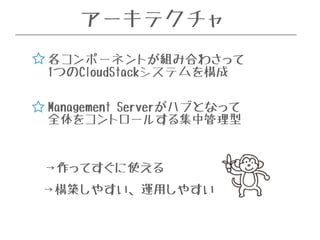

アーキテクチャ
各コンポーネントが組み合わさって
1つのCloudStackシステムを構成
Management Serverがハブとなって
全体をコントロールする集中管理型
→作ってすぐに使える
→構築しやすい、運用しやすい
コンポーネント
☆Management Server
GUI、APIを提供
リソース管理、イベント管理
☆Host
仮想マシンを起動
☆Primary Storage
仮想マシンのディスク領域
☆Secondary Storage
仮想マシンのイメージやスナップショットを格納

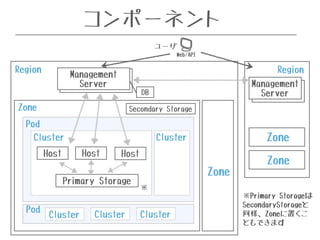

コンポーネント
!
Pod
Cluster
Host
ユーザ
Web/API
Cluster
Host Host
Primary Storage
Cluster
Pod
DB
Cluster Cluster
Zone
! Management
Server
Secondary Storage
Management
Server
Region
Zone
Region
Zone
Zone
※
※Primary Storageは
SecondaryStorageと
同様、Zoneに置くこ
ともできます

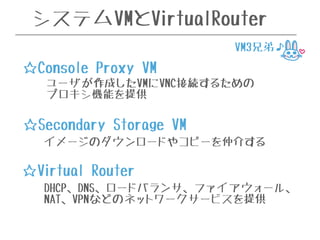

システムVMとVirtualRouter
☆Console Proxy VM
VM3兄弟♪
ユーザが作成したVMにVNC接続するための
プロキシ機能を提供
☆Secondary Storage VM
イメージのダウンロードやコピーを仲介する
☆Virtual Router
DHCP、DNS、ロードバランサ、ファイアウォール、
NAT、VPNなどのネットワークサービスを提供

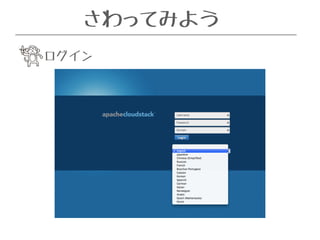

さわってみよう
さわってみよう
ログイン
さわってみよう
一般ユーザー
権限によって表示される機能が異なる

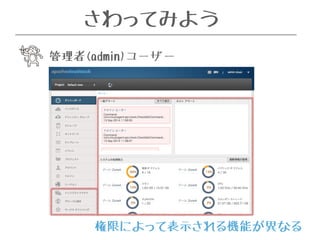

さわってみよう
管理者(admin)ユーザー
権限によって表示される機能が異なる
さわってみよう

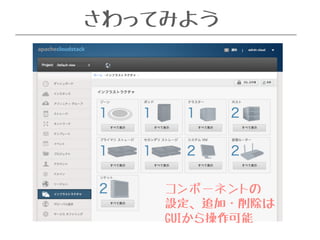

コンポーネントの
設定、追加・削除は
GUIから操作可能
さわってみよう

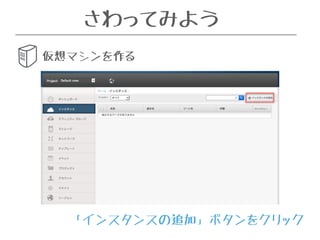

仮想マシンを作る
「インスタンスの追加」ボタンをクリック
さわってみよう

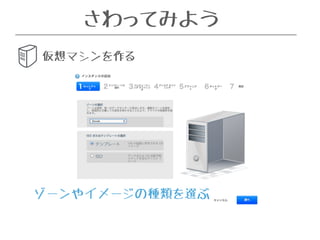

仮想マシンを作る
ゾーンやイメージの種類を選ぶ
さわってみよう
仮想マシンを作る
OSを選ぶ

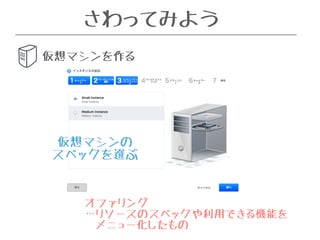

さわってみよう
仮想マシンを作る
仮想マシンの
スペックを選ぶ
オファリング
…リソースのスペックや利用できる機能を
メニュー化したもの
さわってみよう

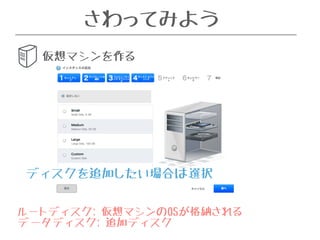

仮想マシンを作る
ディスクを追加したい場合は選択
ルートディスク: 仮想マシンのOSが格納される
データディスク: 追加ディスク

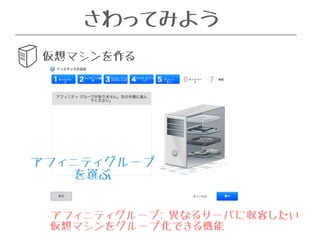

さわってみよう
仮想マシンを作る
OSを選ぶ
アフィニティグループ
を選ぶ
アフィニティグループ: 異なるサーバに収容したい
仮想マシンをグループ化できる機能
さわってみよう
仮想マシンを作る
ネットワークを選ぶ
(または作成)
さわってみよう
仮想マシンを作る
仮想マシンの名前を入力
さわってみよう
仮想マシンを作る
数分で簡単にできちゃう!
さわってみよう

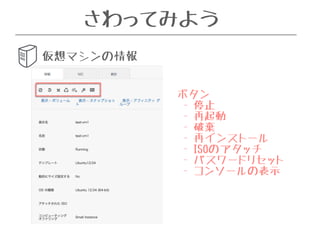

仮想マシンの情報
ボタン
- 停止
- 再起動
- 破棄
- 再インストール
- ISOのアタッチ
- パスワードリセット
- コンソールの表示
ブラウザ経由でコンソール画面を提供
あやまって外部か
らの接続経路をふ
さいでしまった場合
に便利〜♪
さわってみよう
仮想コンソール
さわってみよう

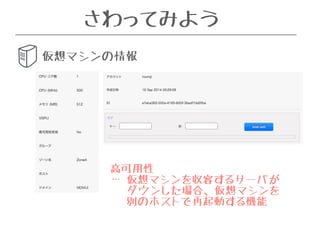

仮想マシンの情報
高可用性
… 仮想マシンを収容するサーバが
ダウンした場合、仮想マシンを
別のホストで再起動する機能

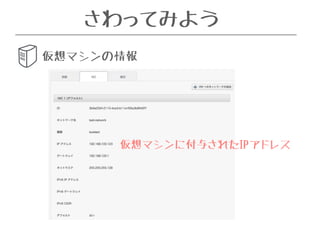

さわってみよう
仮想マシンの情報
仮想マシンに付与されたIPアドレス

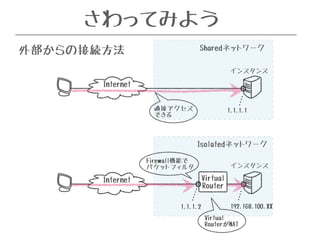

さわってみよう
Sharedネットワーク
インスタンス
1.1.1.1
Isolatedネットワーク
インスタンス
直接アクセス
できる
1.1.1.2 192.168.100.XX
Internet
Internet Virtual
Router
Virtual
RouterがNAT
Firewall機能で
パケットフィルタ
外部からの接続方法

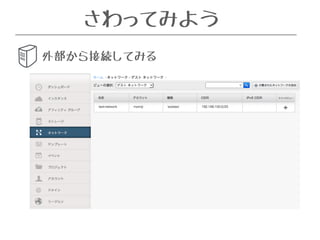

さわってみよう

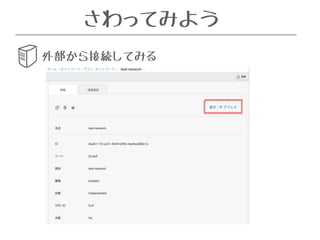

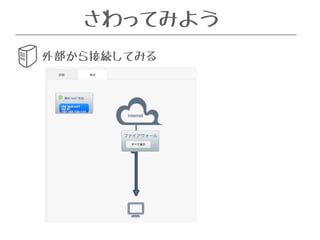

外部から接続してみる
さわってみよう
外部から接続してみる
さわってみよう
外部から接続してみる
さわってみよう
外部から接続してみる
さわってみよう
外部から接続してみる
さわってみよう
外部から接続してみる

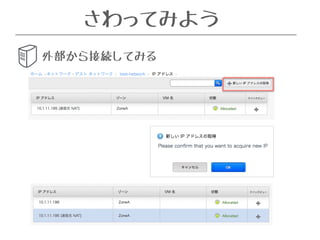

さわってみよう
外部から接続してみる
さわってみよう
データディスクの追加
インスタンスの追加ウィザードでもできる
さわってみよう

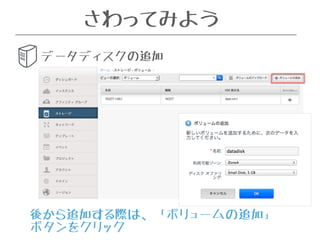

データディスクの追加
後から追加する際は、「ボリュームの追加」
ボタンをクリック

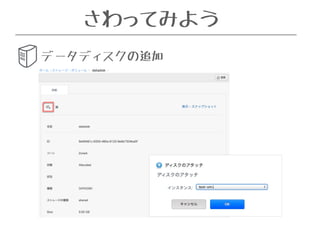

さわってみよう

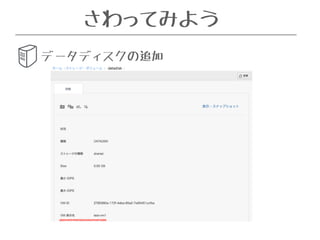

データディスクの追加
さわってみよう
データディスクの追加
さわってみよう

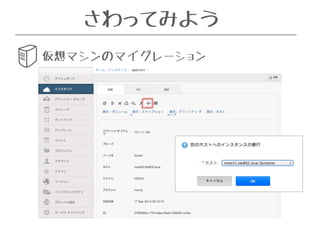

仮想マシンのマイグレーション
さわってみよう

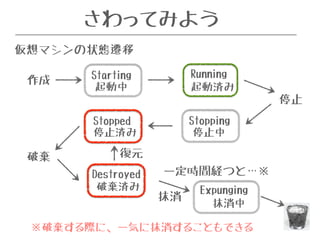

仮想マシンの状態遷移
作成Starting
停止
破棄
一定時間経つと…※
Expunging
起動中
Running
起動済み
Stopping
停止中
Stopped
停止済み
Destroyed
破棄済み
抹消中
復元
抹消
※破棄する際に、一気に抹消することもできる

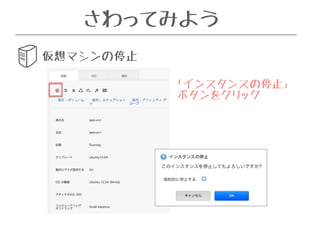

さわってみよう
仮想マシンの停止
「インスタンスの停止」
ボタンをクリック
さわってみよう
仮想マシンの停止
ボタン
- 起動
- 破棄
- 再インストール
- アフィニティの変更
- 編集
- ISOのアタッチ
- パスワードのリセット
- サービスオファリングの変更
- ほかのアカウントへの
インスタンスの割り当て
CloudStack情報まとめ
書籍
CloudStack徹底入門CloudStack実践ガイド
60 Recipes for Apache
CloudStack(今秋発売予定)

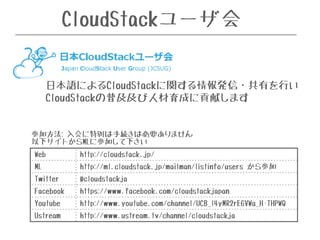

CloudStackユーザ会
日本語によるCloudStackに関する情報発信・共有を行い
CloudStackの普及及び人材育成に貢献します
参加方法: 入会に特別は手続きは必要ありません
以下サイトからMLに参加して下さい
Web http://cloudstack.jp/
ML http://ml.cloudstack.jp/mailman/listinfo/users から参加
Twitter @cloudstackja
Facebook https://www.facebook.com/cloudstackjapan
Youtube http://www.youtube.com/channel/UCB_l4yMR2rE6VWa_H-THPWQ
Ustream http://www.ustream.tv/channel/cloudstackja

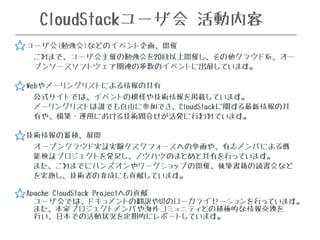

CloudStackユーザ会 活動内容
✯ ユーザ会(勉強会)などのイベント企画、開催
これまで、ユーザ会主催の勉強会を20回以上開催し、その他クラウド系、オー
プンソースソフトウェア関連の多数のイベントに出展しています。
✯ Webやメーリングリストによる情報の共有
公式サイトでは、イベントの模様や技術情報を掲載しています。
メーリングリストは誰でも自由に参加でき、CloudStackに関する最新情報の共
有や、構築・運用における技術問合せが活発に行われています。
✯ 技術情報の蓄積、展開
オープンクラウド実証実験タスクフォースへの参画や、有志メンバによる機
能検証プロジェクトを発足し、ノウハウのまとめと共有を行っています。
また、これまでにハンズオンやワークショップの開催、執筆書籍の読書会など
を実施し、技術者の育成にも貢献しています。
✯ Apache CloudStack Projectへの貢献
ユーザ会では、ドキュメントの翻訳やUIのローカライゼーションを行っています。
また、本家プロジェクトメンバや海外コミュニティとの積極的な情報交換を
行い、日本での活動状況を定期的にレポートしています。
☆
☆
☆
☆
AdventCalendar
ブログ記事を公開
翻訳会
色々なイベントを
開催しています
今後も多数予定しています
ラジオ出演
読書会
CloudStack Day 2013
勉強会

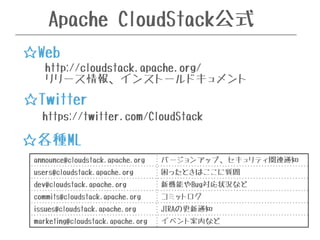

Apache CloudStack公式
☆Web
http://cloudstack.apache.org/
リリース情報、インストールドキュメント
☆Twitter
https://twitter.com/CloudStack
☆各種ML
announce@cloudstack.apache.org バージョンアップ、セキュリティ関連通知
users@cloudstack.apache.org 困ったときはここに質問
dev@cloudstack.apache.org 新機能やBug対応状況など
commits@cloudstack.apache.org コミットログ
issues@cloudstack.apache.org JIRAの更新通知
marketing@cloudstack.apache.org イベント案内など
海外のCloudStackers
@chipchilders
(Chip Childers)
@sebgoa
(Sebastien Goasguen)
@shengliang
(Sheng Liang)
@ke4qqq
(David Nalley)
@spark404
(Hugo Trippaers)
PMC/Committer一覧
@CloudStack
http://cloudstack.apache.org/who.html
最後にホットなお知らせ
CloudStack技術者認定試験
クラウドシステムの構築・運用管理に必要な
技術力を持つエンジニアであることが証明されます
2015年2月初旬に配信開始予定!!

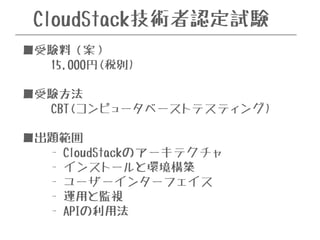

CloudStack技術者認定試験
■受験料(案)
15,000円(税別)
!
■受験方法
CBT(コンピュータベーストテスティング)
!
■出題範囲
- CloudStackのアーキテクチャ
- インストールと環境構築
- ユーザーインターフェイス
- 運用と監視
- APIの利用法
ベータ試験
■開催日時
- 2014年9月30日(火)13:00~17:10
- 2014年10月15日(水)13:00~17:10
- 2014年10月17日(金)13:00~17:10
!
■会場: LPI-Japan 本社
!
■受験料: 無料
!
■詳細はこちら
http://www.lpi.or.jp/news/event/page/cloudstack201409/
・合格者は「CloudStack技術者認定資格」に認定されます
・合格点に達しなかった場合、受験履歴を抹消することができます

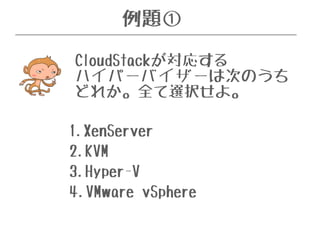

例題①
CloudStackが対応する
ハイパーバイザーは次のうち
どれか。全て選択せよ。
1.XenServer
2.KVM
3.Hyper-V
4.VMware vSphere

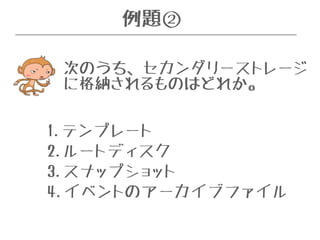

例題②
次のうち、セカンダリーストレージ
に格納されるものはどれか。
1.テンプレート
2.ルートディスク
3.スナップショット
4.イベントのアーカイブファイル
CloudStack、使ってみてね
