2012.3.3 JAWS SUMMIT 2012　 マイスターリターンズにて紹介された資料です。

1. AWSマイスターシリーズ
SQS, SNS, SWF
(#jawsug #マイスター)
2012年03月03日
大谷 晋平 (@shot6 )
ソリューションアーキテクト

2. AWSマイスターシリーズ
～Simple Queue Service～
2012年03月03日
大谷 晋平 (@shot6 )
ソリューションアーキテクト

3. アジェンダ
SQSとは
SQSの機能
SQSの使いどころ
Q&A

4. SQS(Simple Queue Service)とは
AWSの隠し技

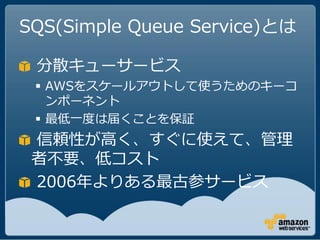

5. SQS(Simple Queue Service)とは
分散キューサービス
 AWSをスケールアウトして使うためのキーコ
ンポーネント
 最低一度は届くことを保証
信頼性が高く、すぐに使えて、管理
者不要、低コスト
2006年よりある最古参サービス

6. 何故キューが必要か？
“分割できないものは、スケール出来
ない” by Randy Shoup(eBay)
 スケールするには疎結合なアーキテクチャに
する必要がある
 疎結合アーキテクチャに非同期通信が不可欠
 非同期通信の典型例がキューシステム

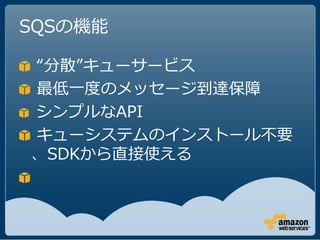

7. SQSの機能
“分散”キューサービス
最低一度のメッセージ到達保障
シンプルなAPI
キューシステムのインストール不要
、SDKから直接使える

8. 分散キューサービス
メッセージは自動的に複数DC間でレ
プリケーションされる
 メッセージロストを防ぐ
 Persistent Message
自分で高い耐障害性を持つキューシ
ステムを構築するのは困難

9. シンプルなAPIとSDK
CreateQueue
SendMessage
ReceiveMessage
ChangeMessageVisibility
DeleteMessage
バッチ処理
SDKはJava/.NET/PHP/Ruby

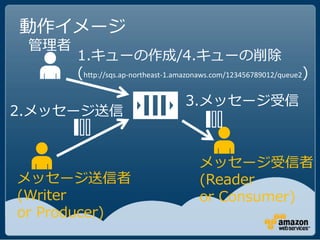

10. 動作イメージ
管理者
1.キューの作成/4.キューの削除
(http://sqs.ap-northeast-1.amazonaws.com/123456789012/queue2)
3.メッセージ受信
2.メッセージ送信
メッセージ受信者
メッセージ送信者 (Reader
(Writer or Consumer)
or Producer)

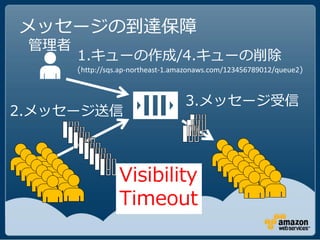

11. メッセージの到達保障
管理者
1.キューの作成/4.キューの削除
(http://sqs.ap-northeast-1.amazonaws.com/123456789012/queue2)
3.メッセージ受信
2.メッセージ送信
Visibility
Timeout

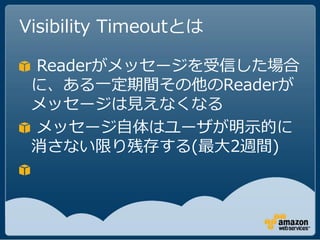

12. Visibility Timeoutとは
Readerがメッセージを受信した場合
に、ある一定期間その他のReaderが
メッセージは見えなくなる
メッセージ自体はユーザが明示的に
消さない限り残存する(最大2週間)

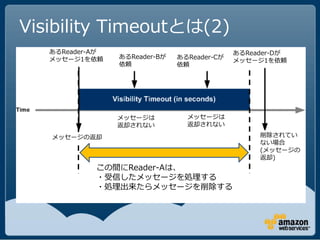

13. Visibility Timeoutとは(2)
あるReader-Aが あるReader-Dが
メッセージ1を依頼 あるReader-Bが あるReader-Cが
メッセージ1を依頼
依頼 依頼
メッセージは メッセージは
返却されない 返却されない
メッセージの返却 削除されてい
ない場合
(メッセージの
返却)
この間にReader-Aは、
・受信したメッセージを処理する
・処理出来たらメッセージを削除する

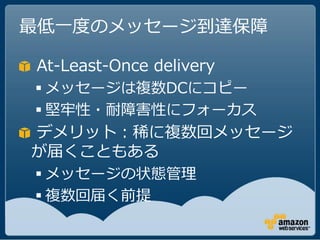

14. 最低一度のメッセージ到達保障
At-Least-Once delivery
 メッセージは複数DCにコピー
 堅牢性・耐障害性にフォーカス
デメリット：稀に複数回メッセージ
が届くこともある
 メッセージの状態管理
 複数回届く前提

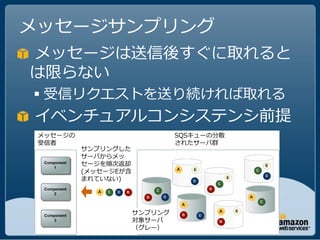

15. メッセージサンプリング
メッセージは送信後すぐに取れると
は限らない
 受信リクエストを送り続ければ取れる
イベンチュアルコンシステンシ前提
メッセージの SQSキューの分散
受信者 されたサーバ群
サンプリングした
サーバからメッ
セージを順次返却
(メッセージEが含
まれていない)
サンプリング
対象サーバ
（グレー）

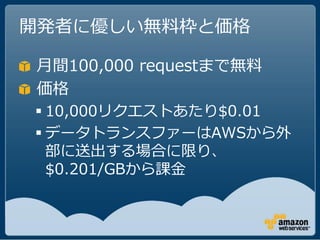

16. 開発者に優しい無料枠と価格
月間100,000 requestまで無料
価格
 10,000リクエストあたり$0.01
 データトランスファーはAWSから外
部に送出する場合に限り、
$0.201/GBから課金

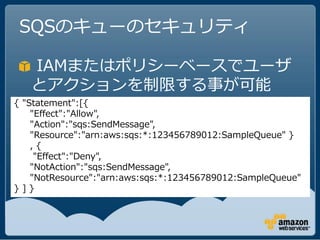

17. SQSのキューのセキュリティ
IAMまたはポリシーベースでユーザ
とアクションを制限する事が可能
{ "Statement":[{
"Effect":"Allow",
"Action":"sqs:SendMessage",
"Resource":"arn:aws:sqs:*:123456789012:SampleQueue" }
,{
"Effect":"Deny",
"NotAction":"sqs:SendMessage",
"NotResource":"arn:aws:sqs:*:123456789012:SampleQueue"
}]}

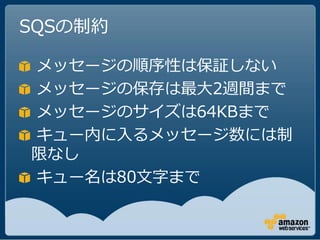

18. SQSの制約
メッセージの順序性は保証しない
メッセージの保存は最大2週間まで
メッセージのサイズは64KBまで
キュー内に入るメッセージ数には制
限なし
キュー名は80文字まで

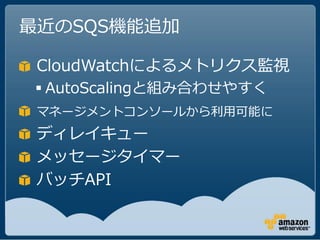

19. 最近のSQS機能追加
CloudWatchによるメトリクス監視
 AutoScalingと組み合わせやすく
マネージメントコンソールから利用可能に
ディレイキュー
メッセージタイマー
バッチAPI

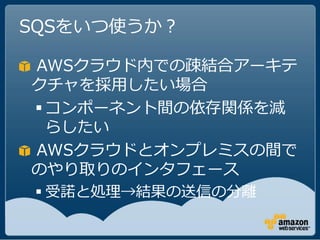

20. SQSをいつ使うか？
AWSクラウド内での疎結合アーキテ
クチャを採用したい場合
 コンポーネント間の依存関係を減
らしたい
AWSクラウドとオンプレミスの間で
のやり取りのインタフェース
 受諾と処理→結果の送信の分離

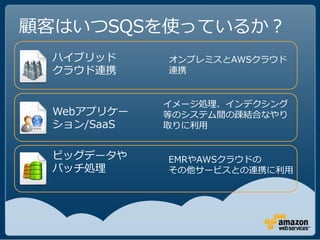

21. 顧客はいつSQSを使っているか？
ハイブリッド オンプレミスとAWSクラウド
クラウド連携 連携
イメージ処理、インデクシング
Webアプリケー 等のシステム間の疎結合なやり
ション/SaaS 取りに利用
ビッグデータや EMRやAWSクラウドの
バッチ処理 その他サービスとの連携に利用

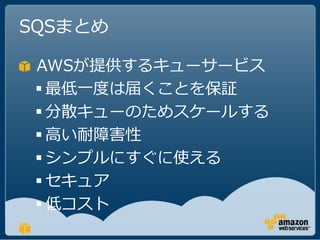

22. SQSまとめ
AWSが提供するキューサービス
 最低一度は届くことを保証
 分散キューのためスケールする
 高い耐障害性
 シンプルにすぐに使える
 セキュア
 低コスト

23. AWSマイスターシリーズ
～Simple Notification
Service～
2012年03月03日
大谷 晋平 (@shot6 )
ソリューションアーキテクト

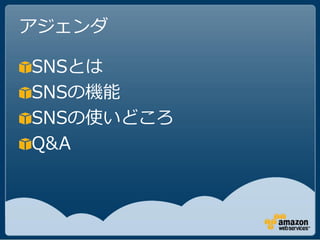

24. アジェンダ
SNSとは
SNSの機能
SNSの使いどころ
Q&A

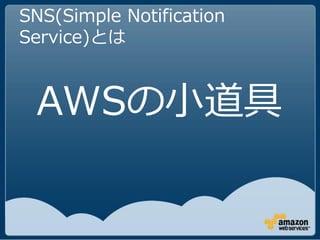

25. SNS(Simple Notification
Service)とは
AWSの小道具

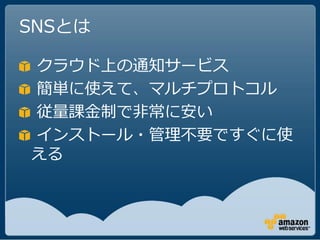

26. SNSとは
クラウド上の通知サービス
簡単に使えて、マルチプロトコル
従量課金制で非常に安い
インストール・管理不要ですぐに使
える

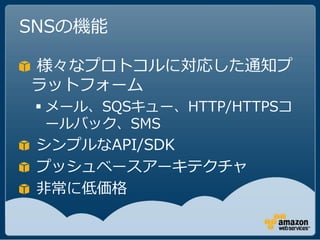

27. SNSの機能
様々なプロトコルに対応した通知プ
ラットフォーム
 メール、SQSキュー、HTTP/HTTPSコ
ールバック、SMS
シンプルなAPI/SDK
プッシュベースアーキテクチャ
非常に低価格

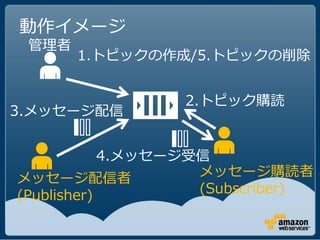

28. 動作イメージ
管理者
1.トピックの作成/5.トピックの削除
2.トピック購読
3.メッセージ配信
4.メッセージ受信
メッセージ配信者 メッセージ購読者
(Publisher) (Subscriber)

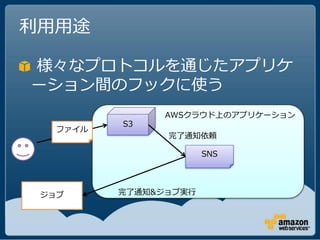

32. 利用用途
様々なプロトコルを通じたアプリケ
ーション間のフックに使う
AWSクラウド上のアプリケーション
S3
ファイル
完了通知依頼
SNS
ジョブ 完了通知&ジョブ実行

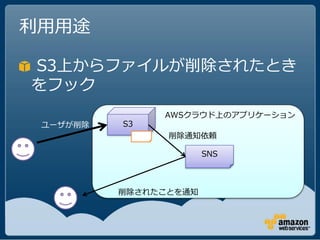

33. 利用用途
S3上からファイルが削除されたとき
をフック
AWSクラウド上のアプリケーション
ユーザが削除 S3
削除通知依頼
SNS
削除されたことを通知

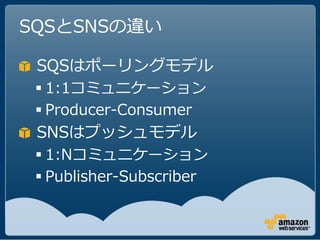

34. SQSとSNSの違い
SQSはポーリングモデル
 1:1コミュニケーション
 Producer-Consumer
SNSはプッシュモデル
 1:Nコミュニケーション
 Publisher-Subscriber

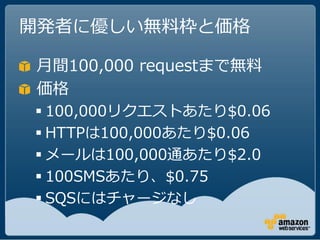

35. 開発者に優しい無料枠と価格
月間100,000 requestまで無料
価格
 100,000リクエストあたり$0.06
 HTTPは100,000あたり$0.06
 メールは100,000通あたり$2.0
 100SMSあたり、$0.75
 SQSにはチャージなし

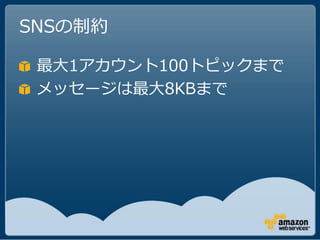

36. SNSの制約
最大1アカウント100トピックまで
メッセージは最大8KBまで

37. SNSまとめ
クラウド上の通知サービス
簡単に使えて、マルチプロトコル
従量課金制で非常に安い
インストール・管理不要ですぐに使
える

38. AWSマイスターシリーズ
～Simple Workflow
Service～
2012年03月03日
大谷 晋平 (@shot6 )
ソリューションアーキテクト

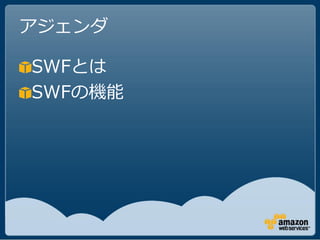

39. アジェンダ
SWFとは
SWFの機能

40. SWFとは

41. SWFとは
AWSマエストロ
http://ja.wikipedia.org/wiki/%E6%8C%87%E6%8F%AE%E8%80%85

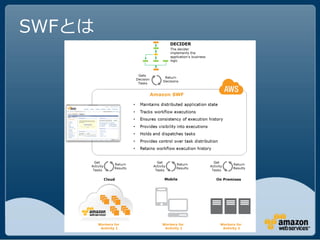

42. SWFとは

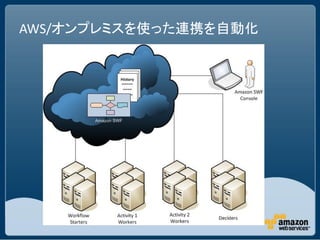

43. AWS/オンプレミスを使った連携を自動化

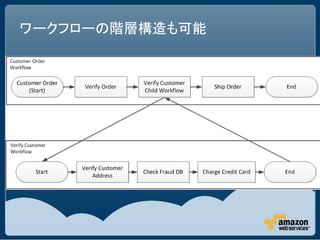

44. ワークフローの階層構造も可能

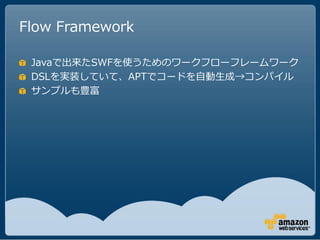

45. Flow Framework
Javaで出来たSWFを使うためのワークフローフレームワーク
DSLを実装していて、APTでコードを自動生成→コンパイル
サンプルも豊富

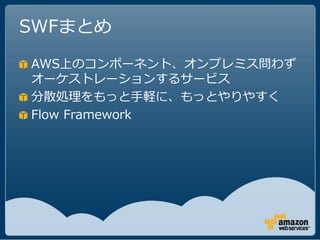

46. SWFまとめ
AWS上のコンポーネント、オンプレミス問わず
オーケストレーションするサービス
分散処理をもっと手軽に、もっとやりやすく
Flow Framework

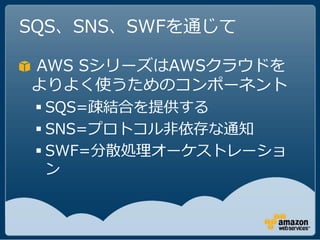

47. SQS、SNS、SWFを通じて
AWS SシリーズはAWSクラウドを
よりよく使うためのコンポーネント
 SQS=疎結合を提供する
 SNS=プロトコル非依存な通知
 SWF=分散処理オーケストレーショ
ン

48. ありがとう
ございました
