ほぼ週間AWSマイスターシリーズReloaded のAWS Direct Connectの回の資料です。

1. AWSマイスターシリーズ Reloaded
～AWS Direct Connect～
2012年02月6日
荒木靖宏（ @ar1 ）
ソリューションアーキテクト
玉川憲 (@kentamagawa)
エバンジェリスト

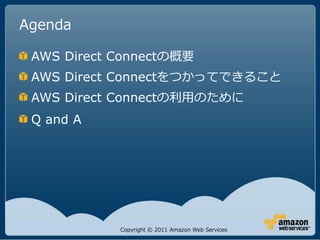

2. Agenda
AWS Direct Connectの概要
AWS Direct Connectをつかってできること
AWS Direct Connectの利用のために
Q and A
Copyright © 2011 Amazon Web Services

3. AWS Direct Connectの概要

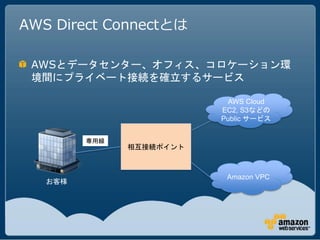

4. AWS Direct Connectとは
AWSとデータセンター、オフィス、コロケーション環
境間にプライベート接続を確立するサービス
AWS Cloud
EC2, S3などの
Public サービス
専用線
相互接続ポイント
Amazon VPC
お客様

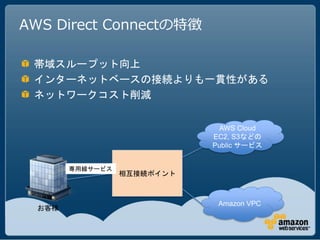

5. AWS Direct Connectの特徴
帯域スループット向上
インターネットベースの接続よりも一貫性がある
ネットワークコスト削減
AWS Cloud
EC2, S3などの
Public サービス
専用線サービス
相互接続ポイント
Amazon VPC
お客様

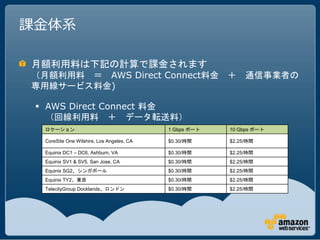

6. 課金体系
月額利用料は下記の計算で課金されます
（月額利用料 ＝ AWS Direct Connect料金 ＋ 通信事業者の
専用線サービス料金)
 AWS Direct Connect 料金
（回線利用料 ＋ データ転送料）
• 回線利用料（本数分）
ロケーション 1 Gbps ポート 10 Gbps ポート
CoreSite One Wilshire, Los Angeles, CA $0.30/時間 $2.25/時間
Equinix DC1 – DC6, Ashburn, VA $0.30/時間 $2.25/時間
Equinix SV1 & SV5, San Jose, CA $0.30/時間 $2.25/時間
Equinix SG2、シンガポール $0.30/時間 $2.25/時間
Equinix TY2、東京 $0.30/時間 $2.25/時間
TelecityGroup Docklands、ロンドン $0.30/時間 $2.25/時間

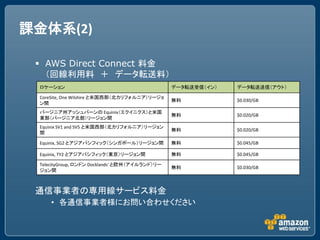

7. 課金体系(2)
 AWS Direct Connect 料金
（回線利用料 ＋ データ転送料）
• データ転送料 (割引されたデータ転送料金を適用)
ロケーション データ転送受信（イン） データ転送送信（アウト）
CoreSite, One Wilshire と米国西部（北カリフォルニア）リージョ
無料 $0.030/GB
ン間
バージニア州アッシュバーンの Equinix（エクイニクス）と米国
無料 $0.020/GB
東部（バージニア北部）リージョン間
Equinix SV1 and SV5 と米国西部（北カリフォルニア）リージョン
無料 $0.020/GB
間
Equinix, SG2 とアジアパシフィック（シンガポール）リージョン間 無料 $0.045/GB
Equinix, TY2 とアジアパシフィック（東京）リージョン間 無料 $0.045/GB
TelecityGroup, ロンドン Docklands' と欧州（アイルランド）リー
無料 $0.030/GB
ジョン間
通信事業者の専用線サービス料金
• 各通信事業者様にお問い合わせください

8. 注意点
Public IP transitを行いません
 複数のカスタマ間のトラフィックを直接通信するこ
とはできません
 カスタマのインターネット接続は依然として必要で
す
 EC2インスタンスをProxyとして使うなどでは可能
リージョン毎の契約です
 東京につないで、シンガポールを使うようなことは
できません
VPCからインターネットゲートウェイを使えばPublicサ
ービス (S3など)を使える
8

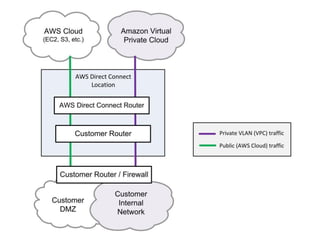

10. AWS Direct Connectの物理接続
AWSとデータセンター、オフィス、コロケーション環境間にプラ
イベート接続を確立するサービス
AWS Cloud
EC2, S3などの
Public サービス
Zone A
専用線
相互接続ポイント
Amazon VPC
お客様
コロケへの専用線引き込みと違っ Zone B
てサーバ設置場所を限定しない。
相互接続ポイントはZone Aでも
Zone Bでもない場所

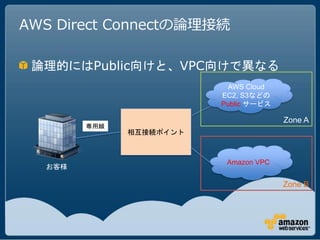

11. AWS Direct Connectの論理接続
論理的にはPublic向けと、VPC向けで異なる
AWS Cloud
EC2, S3などの
Public サービス
Zone A
専用線
相互接続ポイント
Amazon VPC
お客様
Zone B

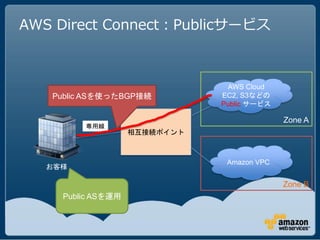

12. AWS Direct Connect：Publicサービス
AWS Cloud
Public ASを使ったBGP接続 EC2, S3などの
Public サービス
Zone A
専用線
相互接続ポイント
Amazon VPC
お客様
Zone B
Public ASを運用

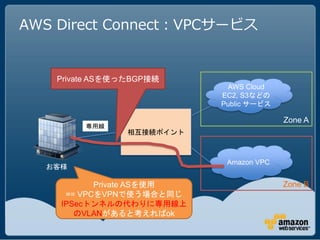

13. AWS Direct Connect：VPCサービス
Private ASを使ったBGP接続
AWS Cloud
EC2, S3などの
Public サービス
Zone A
専用線
相互接続ポイント
Amazon VPC
お客様
Private ASを使用 Zone B
== VPCをVPNで使う場合と同じ
IPSecトンネルの代わりに専用線上
のVLANがあると考えればok

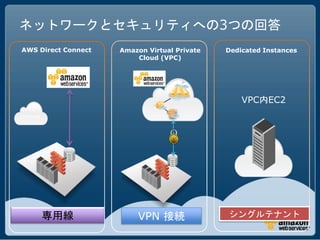

14. ネットワークとセキュリティへの3つの回答
AWS Direct Connect Amazon Virtual Private Dedicated Instances
Cloud (VPC)
VPC内EC2
Internet
専用線 VPN 接続 シングルテナント

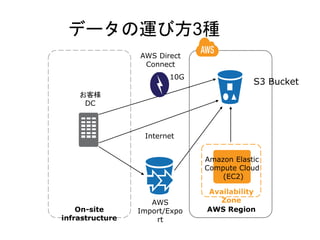

15. データの運び方3種
AWS Direct
Connect
10G
S3 Bucket
お客様
DC
Internet
Amazon Elastic
Compute Cloud
(EC2)
Availability
AWS Zone
On-site Import/Expo AWS Region
infrastructure rt

16. AWS Direct Connectをつか
ってできること

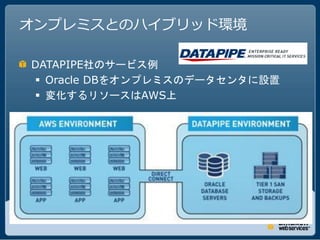

17. オンプレミスとのハイブリッド環境
DATAPIPE社のサービス例
 Oracle DBをオンプレミスのデータセンタに設置
 変化するリソースはAWS上

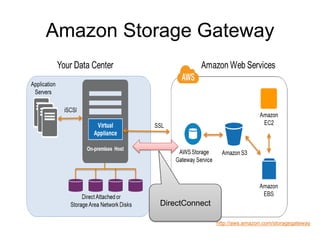

18. Amazon Storage Gateway
DirectConnect
http://aws.amazon.com/storagegateway

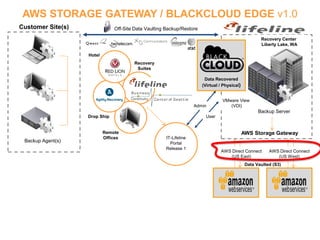

19. AWS STORAGE GATEWAY / BLACKCLOUD EDGE v1.0
Customer Site(s) Off-Site Data Vaulting Backup/Restore
Recovery Center
Liberty Lake, WA
Hotel
Recovery
Suites
Data Recovered
(Virtual / Physical)
VMware View
Admin (VDI)
Backup Server
Drop Ship User
Remote AWS Storage Gateway
Offices IT-Lifeline
Backup Agent(s) Portal
Release 1
AWS Direct Connect AWS Direct Connect
(US East) (US West)
Data Vaulted (S3)

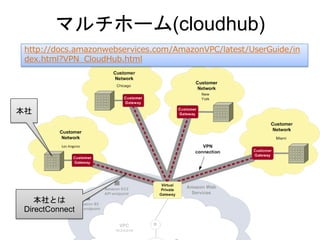

20. マルチホーム(cloudhub)
http://docs.amazonwebservices.com/AmazonVPC/latest/UserGuide/in
dex.html?VPN_CloudHub.html
本社
本社とは
DirectConnect

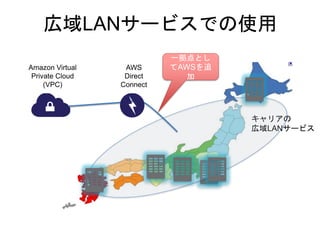

21. 広域LANサービスでの使用
一拠点とし
Amazon Virtual AWS てAWSを追
Private Cloud Direct 加
(VPC) Connect
キャリアの
広域LANサービス

22. AWS Direct Connectの利用
のために

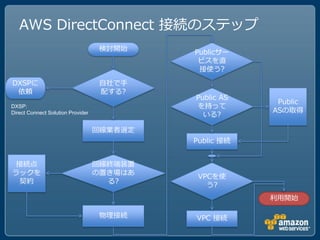

23. AWS DirectConnect 接続のステップ
検討開始 Publicサー
ビスを直
接使う?
DXSPに 自社で手
依頼 配する?
Public AS
Public
DXSP: を持って
ASの取得
Direct Connect Solution Provider いる?
回線業者選定
Public 接続
接続点 回線終端装置
ラックを の置き場はあ
VPCを使
契約 る?
う?
利用開始
物理接続 VPC 接続

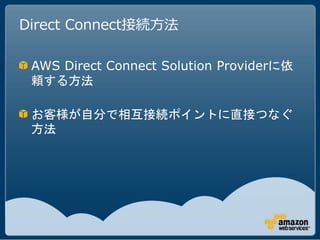

24. Direct Connect接続方法
AWS Direct Connect Solution Providerに依
頼する方法
お客様が自分で相互接続ポイントに直接つなぐ
方法

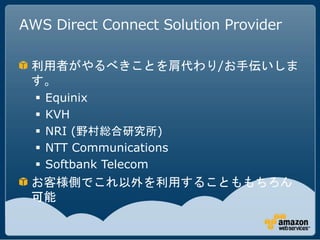

25. AWS Direct Connect Solution Provider
利用者がやるべきことを肩代わり/お手伝いしま
す。
 Equinix
 KVH
 NRI (野村総合研究所)
 NTT Communications
 Softbank Telecom
お客様側でこれ以外を利用することももちろん
可能

26. AWS DirectConnect 接続のステップ
検討開始 Publicサー
ビスを直
接使う?
DXSPに 自社で手
依頼 配する?
Public AS
Public
DXSP: を持って
ASの取得
Direct Connect Solution Provider いる?
回線業者選定
この面倒な手続が省力化されます
Public 接続
接続点 回線終端装置
ラックを の置き場はあ
VPCを使
契約 る?
う?
利用開始
物理接続 VPC 接続

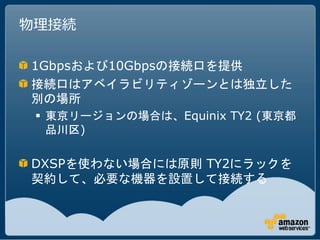

27. 物理接続
1Gbpsおよび10Gbpsの接続口を提供
接続口はアベイラビリティゾーンとは独立した
別の場所
 東京リージョンの場合は、Equinix TY2 (東京都
品川区)
DXSPを使わない場合には原則 TY2にラックを
契約して、必要な機器を設置して接続する

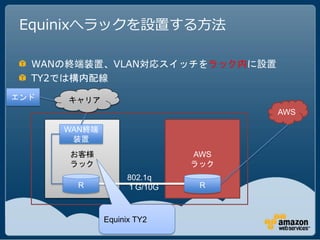

28. Equinixへラックを設置する方法
WANの終端装置、VLAN対応スイッチをラック内に設置
TY2では構内配線
エンド キャリア
AWS
WAN終端
装置
お客様 AWS
ラック ラック
802.1q
R １G/10G R
Equinix TY2

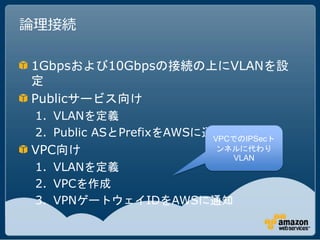

29. 論理接続
1Gbpsおよび10Gbpsの接続の上にVLANを設
定
Publicサービス向け
1. VLANを定義
2. Public ASとPrefixをAWSに通知
VPCでのIPSecト
VPC向け ンネルに代わり
VLAN
1. VLANを定義
2. VPCを作成
3. VPNゲートウェイIDをAWSに通知

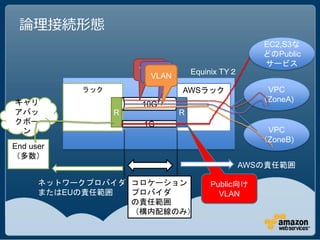

30. 論理接続形態
EC2,S3な
どのPublic
サービス
VLAN
VLAN Equinix TY２
VLAN
ラック AWSラック VPC
キャリ （ZoneA)
10G
アバッ R R
クボー 1G
ン VPC
（ZoneB)
End user
（多数）
AWSの責任範囲
ネットワークプロバイダ コロケーション Public向け
またはEUの責任範囲 プロバイダ VLAN
の責任範囲
（構内配線のみ）

31. AWS DirectConnectでよ
り自由なシステム構築を!
