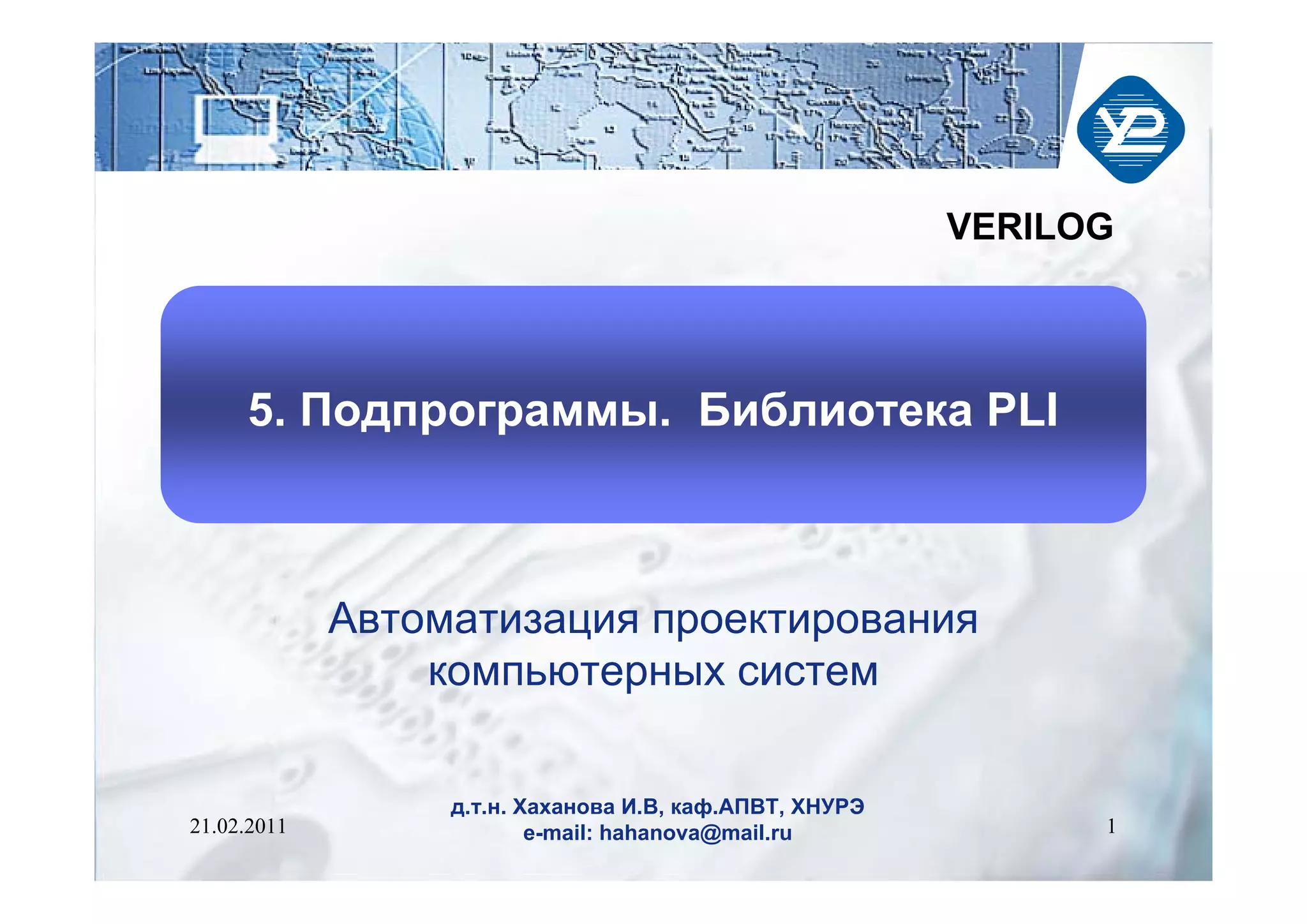

1. VERILOG
5. Подпрограммы. Библиотека PLI
Автоматизация проектирования
компьютерных систем
д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ
21.02.2011 e-mail: hahanova@mail.ru 1

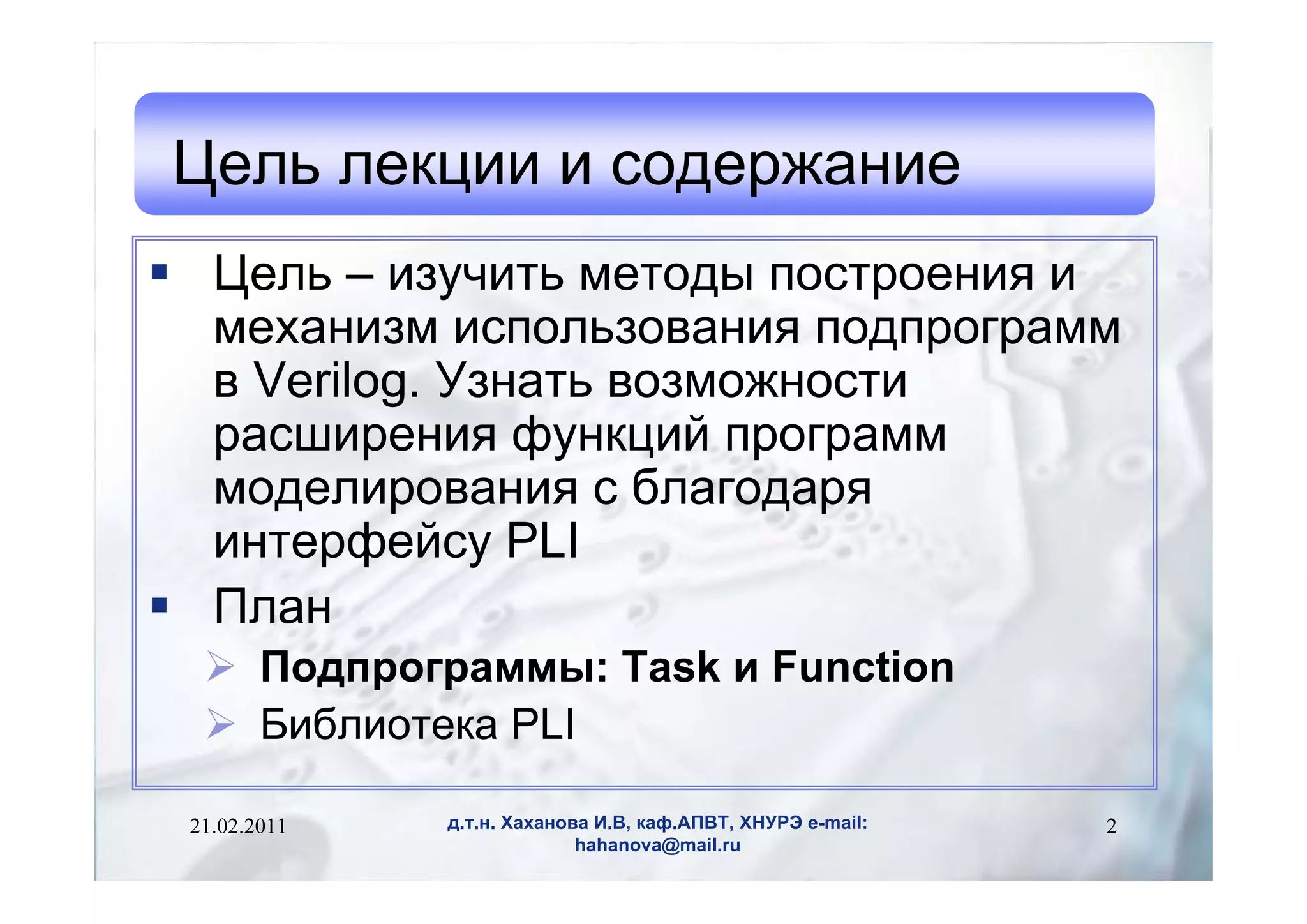

2. Цель лекции и содержание
 Цель – изучить методы построения и
механизм использования подпрограмм
в Verilog. Узнать возможности
расширения функций программ
моделирования с благодаря
интерфейсу PLI
 План
 Подпрограммы: Task и Function
 Библиотека PLI
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 2
hahanova@mail.ru

3. 1 Task и Function: Старый стиль
//Синтаксис функции //Синтаксис задачи
function [automatic] task [ automatic ] identifier;
[signed] [range_or_type] parameter_declaration;
identifier; input_declaration;
parameter_declaration; output_declaration;
input_declaration; inout_declaration;
register_declaration; register_declaration;
event_declaration;
statement;
statement;
endfunction endtask
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 3
hahanova@mail.ru

4. 2 Task и Function: Новый стиль
//Синтаксис функции //Синтаксис задачи
function [automatic] [signed] task [ automatic ]
[range_or_type] identifier task_identifier
(function_port_list ); (task_port_list ) ;
block_item_declaration {
{ block_item_declaration }
block_item_declaration }
statement
function_statement
endtask
endfunction
Пример Пример
function [7:0] getbyte task my_task (input a, b,
(input [15:0] address); inout c, output d, e);
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 4
hahanova@mail.ru

5. Свойства функций и задач
Функция Задача
1 Может вызывать другую Может вызывать как задачи,
функцию, задачу нет так и функции
2 Всегда выполняется На выполнение может
мгновенно постребоваться ненулевой
промежуток времени
3 Не может содержать Может содержать временные
временные или событийные или событийные операторы
операторы управления управления
4 Имеет только входные Может иметь аргументы типа
аргументы (input) input, output и inout
5 Всегда возвращ ает Не возвращ ает значение, но
единственное значение может передавать через
аргументы типа output и inout
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 5
hahanova@mail.ru

6. Пример использования функции
 function real multiply (input a, b);
real a, b;
multiply = ((1.2 * a) * (b * 0.17)) * 5.1;
endfunction
//...
real a;
initial begin
a = multiply(1.5, a);
end
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 6
hahanova@mail.ru

7. Функции для вычисления факториала
module tryfact; //использование функции
// описание функции integer result, n;
function [31:0] factorial; initial
input [3:0] operand; begin
reg [3:0] i; for (n = 0; n <= 7; n = n+1)
begin begin
factorial = 1; result = factorial(n);
for (i = 2; i <= operand; i = i $display(“%0d
+ 1) factorial=%0d”, n, result);
factorial = i * factorial; end
end end
endfunction endmodule
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 7
hahanova@mail.ru

8. Создание и использование задач
task first_task; integer x;
parameter size=4; reg a, b, y;
// Входной аргумент reg [3:0] z;
input a; integer a; reg [7:0] w;
// Двунаправленный аргумент
inout [size-1:0] b; ...
// Выходной аргумент first_task(x, z, y);
output c; first_task(x, w[7:4], w[1]);
// Внутренняя переменная first_task(1,{a,b,w[3], x[0]}, y);
reg [size-1:0] d;
// Декларация события
event e; // Использования именного
begin события
d = b; c = |d; // из задачи
b = ~b; always @(first_task.e)
if (!a) -> e;
end count= count+1;
endtask
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 8
hahanova@mail.ru

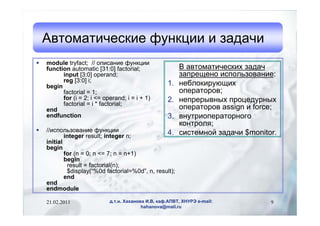

9. Автоматические функции и задачи
 module tryfact; // описание функции
function automatic [31:0] factorial; В автоматических задач
input [3:0] operand; запрещено использование:
reg [3:0] i;
begin 1. неблокирующих
factorial = 1; операторов;
for (i = 2; i <= operand; i = i + 1) 2. непрерывных процедурных
factorial = i * factorial;
end операторов assign и force;
endfunction 3. внутриоператорного
контроля;
 //использование функции 4. системной задачи $monitor.
integer result; integer n;
initial
begin
for (n = 0; n <= 7; n = n+1)
begin
result = factorial(n);
$display(“%0d factorial=%0d”, n, result);
end
end
endmodule
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 9
hahanova@mail.ru

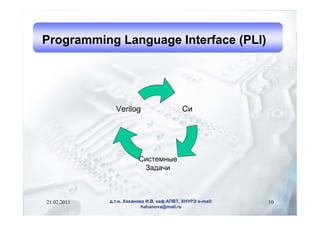

10. Programming Language Interface (PLI)
Verilog Си
Системные
Задачи
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 10
hahanova@mail.ru

11. Интерфейс PLI используется для:
 Создания дополнительных системных задач и
функций: задач мониторинга, генерации тестов,
отладки фрагментов программы;
 Построения различных программных приложений:
трансляторы, анализ временных параметров;
 Получения информации о проекте: иерархия, связи;
 Создание специальных и пользовательских форм
управления выводом информации;
 Создания подпрограмм, формирующих тестовые
последовательности;
 Создания любого основанного на Verilog
программного приложения.
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 11
hahanova@mail.ru

12. Programming Language Interface (PLI)
Verilog-код +
Пользовательские
системные задачи
Подключение задач
Verilog-компилятор Таблица
пользовательских
системных задач
Доступ к
внутренним
Внутреннее
структурам
представление проекта
п одп ро гр амм PL I
Си-подпрограммы
Пользовательские
(Структуры данных)
Би бл иот ека
Управление
моделированием
Моделирование
Вывод результатов
Результаты тестирования тестирования
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 12
hahanova@mail.ru

13. Разработка системной задачи на Си
 #include “veriuser.h” Использование
#include “aldecpli.h” module start_PLI;
#include <windows.h> initial
int welcome_task() begin
{
io_printf(“You are welcomet!n”); $welcome_task;
return 0; end
} endmodule
extern "C" __declspec(dllexport) s_tfcell veriusertfs[] =
{
{usertask, 0, 0, 0, welcome_task, 0, “$welcome_task”},
{0}
};
BOOL WINAPI DllMain( HINSTANCE hInstance, DWORD
dwReason,
LPVOID lpReserved )
{
return TRUE;
} д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail:
21.02.2011 13
hahanova@mail.ru

14. Синтаксис массива veriusertfs
s_tfcell veriusertfs[] =
{ {usertask | userfunction | userrealfunction, data;
checktf; sizetf; calltf; misctf; ”$tfname”},
{0}
}
 checktf, sizetf, calltf и misctf - различные функции
обратного вызова, описаны в стандарте Verilog IEEE Std
1364-1995
 calltf - функция, которая выполняется при вызове
системной функции или процедуры в Verilog-коде
 “$tfname” – это имя системной функции или задачи в
Verilog-коде, которое должно начинаться с символа
доллара ($)
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 14
hahanova@mail.ru

15. Пример массива veriusertfs
s_tfcell veriusertfs[] = {
{usertask, 0, 0, 0, welcome_task, 0, “$welcome_task”},
{userfunction, 0, 0, 0, function_call, 0, “$my_function”},
{0} // последний элемент должен быть 0
};
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 15
hahanova@mail.ru

16. Копии дочерних модулей
2
...
1
n1
21.02.2011
Копии примитивов
2
... 1
n2
Терминалы примитивов
...
2
1
n3
module
<имя модуля >
hahanova@mail.ru
Множества:
переменные классов,
цепи и регистры,
...
параметры
д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail:
Внутренний формат данных
Порты модуля
2
...
1
nm
16

17. Внутреннее представление данных
Мультиплексор 2-в-1 module
mux2_to_1
i0 y1
n1 a1
primitive terminal net port
Копии примитивов
sbar not n1 s s
s o1 out terminal
net
y2 sbar
a2 primitive terminal
i1 and a1
terminal net port
Терминалы примитивов
Порты модуля
i0 i0
Цепи
module mux2_to_1 terminal
(output out, net
input i0, i1, s); primitive terminal
y1
wire sbar, y1, y2; and a2
net port
terminal i1 i1
not n1(sbar, s);
terminal
and a1(y1, i0, sbar), net
y2
a2(y2, i1, s); primitive terminal
or o1(out, y1, y2); or o1 net port
endmodule terminal out out
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail:
terminal 17
hahanova@mail.ru

18. Подпрограммы доступа и обслуживания
Acc PL I-подпрограмм ы
T f PL I-подпрограм мы
Внутреннее Использующая Пользовательское
представление представление проекта
PLI -библиотеку +
проекта тестовые
пользовательская
(Структуры данных) последовательности
Си-подпрограмма
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 18
hahanova@mail.ru

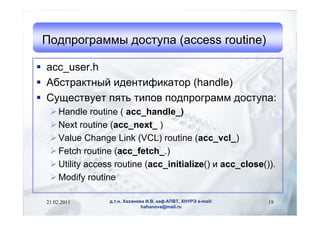

19. Подпрограммы доступа (access routine)
 acc_user.h
 Абстрактный идентификатор (handle)
 Существует пять типов подпрограмм доступа:
 Handle routine ( acc_handle_)
 Next routine (acc_next_ )
 Value Change Link (VCL) routine (acc_vcl_)
 Fetch routine (acc_fetch_.)
 Utility access routine (acc_initialize() и acc_close()).
 Modify routine
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 19
hahanova@mail.ru

20. Си подпрограмма для поиска полных
иерархических имен портов
 #include “acc_user.h”
int get_ports()
{ handle mod, port;
int input_ctr = 0; int output_ctr = 0; int inout_ctr = 0;
acc_initialize();
mod = acc_handle_tfarg(1);
port = acc_handle_port(mod,0); /* получить первый порт модуля*/
while (port!=null) /*цикл для всех портов*/
{
if (acc_fetch_direction(port) == accInput) /*Входной порт*/
{ io_printf(“Input Port %s n”, acc_fetch_fullname(port)); input_ctr++; }
else if (acc_fetch_direction(port) == accOutput) /*Выходной порт*/
{ io_printf(“Output Port %s n”, acc_fetch_fullname(port)); output_ctr++; }
else if (acc_fetch_direction(port) == accInout) /*Двунаправленный порт*/
{io_printf(“Inout Port %s n”, acc_fetch_fullname(port)); inout_ctr++; }
port = acc_next_port(mod, port); /*перейти к следующему порту*/
}
io_printf(“Input Ports = %d Output Ports = %d, Inout ports = %dnn”,
input_ctr, output_ctr, inout_ctr);
acc_close();
return 0;}
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 20
hahanova@mail.ru

21. Использование системной задачи
 module top;
wire OUT;
reg I0, I1, S;
mux2_to_1 my_mux(OUT, I0,I1, S); /*Копия модуля mux2_to_1*/
initial
begin
/*Вызов задачи $get_ports, генерирующей список портов*/
$get_ports("top.my_mux");
end
endmodule
// Результат моделирования:
# Output Port top2.my_mux.out
# Input Port top2.my_mux.i0
# Input Port top2.my_mux.i1
# Input Port top2.my_mux.s
# Input Ports = 3 Output Ports = 1, Inout ports = 0
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 21
hahanova@mail.ru

22. Мониторинг значений сигналов.1
#include “acc_user.h”
char convert_to_char();
int display_net();
int my_monitor()
{ handle net;
char *netname; /* указатель для сохранения имени линии*/
char *malloc();
acc_initialize();/*инициализация среды*/
net = acc_handle_tfarg(1);/*получение идентификатора
наблюдаемой линии*/
/*Следующие операторы ищут и сохраняют иерархическое имя
линии*/
netname = malloc(strlen(acc_fetch_fullname(net)));
strcopy(netname, acc_fetch_fullname(net));
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 22
hahanova@mail.ru

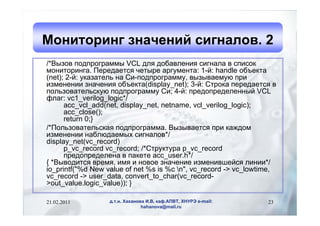

23. Мониторинг значений сигналов. 2
/*Вызов подпрограммы VCL для добавления сигнала в список
мониторинга. Передается четыре аргумента: 1-й: handle объекта
(net); 2-й: указатель на Си-подпрограмму, вызываемую при
изменении значения объекта(display_net); 3-й: Строка передается в
пользовательскую подпрограмму Си; 4-й: предопределенный VCL
флаг: vc1_verilog_logic*/
acc_vcl_add(net, display_net, netname, vcl_verilog_logic);
acc_close();
return 0;}
/*Пользовательская подпрограмма. Вызывается при каждом
изменении наблюдаемых сигналов*/
display_net(vc_record)
p_vc_record vc_record; /*Структура p_vc_record
предопределена в пакете acc_user.h*/
{ *Выводится время, имя и новое значение изменившейся линии*/
io_printf("%d New value of net %s is %c n", vc_record -> vc_lowtime,
vc_record -> user_data, convert_to_char(vc_record-
>out_value.logic_value)); }
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 23
hahanova@mail.ru

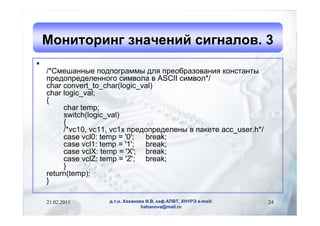

24. Мониторинг значений сигналов. 3

/*Смешанные подпограммы для преобразования константы
предопределенного символа в ASCII символ*/
char convert_to_char(logic_val)
char logic_val;
{
char temp;
switch(logic_val)
{
/*vc10, vc11, vc1x предопределены в пакете acc_user.h*/
case vcl0: temp = '0'; break;
case vcl1: temp = '1'; break;
case vclX: temp = 'X'; break;
case vclZ: temp = 'Z'; break;
}
return(temp);
}
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 24
hahanova@mail.ru

25. Использование задачи мониторинга
 module top;
wire OUT;
reg I0, I1, S;
mux2_to_1 my_mux(OUT, I0, I1, S); //Копия модуля mux2_to_1
initial // Добавление сигнала в список мониторинга
begin
$my_monitor("top.my_mux.sbar");
$my_monitor("top.my_mux.y1");
end
initial begin
I0 = 1'b0; I1 = 1'b1; S = 1'b0;
#5 I0 = 1'b1; I1 = 1'b1; S = 1'b1;
#5 I0 = 1'b0; I1 = 1'b1; S = 1'bx;
#5 I0 = 1'b1; I1 = 1'b1; S = 1'b1;
end
endmodule
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 25
hahanova@mail.ru

26. Обслуживающие подпрограммы (utility routine)
 #include "veriuser.h"
 Задачи, решаемые с применением обслуживающих
подпрограмм:
 Получение информации о вызванных системных задачах,
списке аргументов, считывание и изменение значения
аргумента.
 Наблюдение за изменениями значений аргументов
 Выполнение вспомогательных задач, таких как сохранение
рабочей области, сохранения указателя на задачу.
 Выполнение сложных вычислений
 Вывод сообщения
 Получение информации о времени моделирования и очереди
событий.
 Остановка, завершение, сохранение и восстановление
процесса моделирования.
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 26
hahanova@mail.ru

27. Обслуживающая PLI-подпрограмма. 1
Спецификация для $my_stop_finish
Аргументы
Действие
1-й 2-й
Остановка моделирования. Вывод сообщения и модельного
0 нет
времени
Завершение моделирования. Вывод сообщения и модельного
1 нет
времени
Остановка моделирования. Вывод сообщения, имя модуля из
0 любое значение
которого был произведен вызов задачи и модельного времени
Завершение моделирования. Вывод сообщения, имя модуля из
1 любое значение
которого был произведен вызов задачи и модельного времени
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 27
hahanova@mail.ru

28. Обслуживающая PLI-подпрограмма. 2
 int my_stop_finish()
{
if(tf_nump() == 1)
{ if (tf_getp(1)==0)
{ io_printf("Mymessage: Simulation stopped at time %dn", tf_gettime());
tf_dostop(); /*Остановка моделирования*/
}
else if (tf_getp(1) == 1) /*Если аргумент = 1, моделирование завершается*/
{ io_printf("Mymessage: Simulation finished at time &dn", tf_gettime());
tf_dofinish(); /*Завершение моделирования*/
}
else tf_warning("Bad arguments to $my_stop_finish at time %dn", tf_gettime());
}
else if (tf_nump() == 2)
{ if (tf_getp(1) == 0)
{ io_printf("Mymessage: Simulation stopped at time %d in instance %s n",
tf_gettime(), tf_mipname()); tf_dostop(); }
else if (tf_getp(1) == 1)
{ io_printf("Mymessage: Simulation finished at time %d in instance %s n",
tf_gettime(), tf_mipname()); tf_dofinish();
}
else tf_warning("Bad arguments to $my_stop_finish at time %dn", tf_gettime());
}
return 0;
}
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 28
hahanova@mail.ru

29. Обслуживающая PLI-подпрограмма. 3
 module top; Результат моделирования
wire OUT;
reg I0, I1, S;
# Mymessage: Simulation
stopped at time 0
mux2_to_1 my_mux(OUT, I0, I1, S);
# Mymessage: Simulation
initial stopped at time 5 in instance
begin top
I0 = 1'b0; I1 = 1'b1; S = 1'b0;
$my_stop_finish(0); # : Bad arguments to
#5 I0 = 1'b1; I1 = 1'b1; S = 1'b1; $my_stop_finish at time 10
$my_stop_finish(0,1); # : : $my_stop_finish
#5 I0 = 1'b0; I1 = 1'b1; S = 1'bx; f:My_Designsnewmy_new/sr
$my_stop_finish(2,1); c/top1.v(13)
#5 I0 = 1'b1; I1 = 1'b1; S = 1'b1;
# Mymessage: Simulation
$my_stop_finish(1,1); finished at time 15 in instance
end top
endmodule
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 29
hahanova@mail.ru

30. Тест-вопросы
1. Какое модельное время затрачивается
на выполнение функции?
2. Можно ли в функции использовать
задержки, события и операторы
управления временем.
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 30
hahanova@mail.ru

31. Контрольные задания.1
1. Создать функцию, умножающую два 4-битовых числа и
формирующую 32-битовый результат. Написать тестовый
модуль для вызова функции и проверки результата ее работы.
2. Создать функцию, моделирующую восьмиоперационное АЛУ.
Функция принимает 3-битовый код операции, два 4-разрядных
операнда, а возвращает 5-битовый результат. Написать
тестовый модуль для вызова функции и проверки результата ее
работы. OP Функция
3'b000 out = a
3'b001 out = a + b
3'b010 out = a - b
3'b011 out = a / b
3'b100 out = a % b
3'b101 out = a << b
3'b110 out = a >> b
3'b111 out = (a > b), сравнение амплитуд
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 31
hahanova@mail.ru

32. Контрольные задания.2
1. Создать задачу, выполняющую проверку на четность 16-битового
числа. Результат – 31-битовое число. На него поступает значение после
трех положительных фронтов синхронизации. Использовать оператор
repeat.
2. Написать задачу, вычисляющую сумму квадратов входных значений A и
B. Входные значения имеют тип real. Задача возвращает значение
через вещественную переменную sum_of_squares.
 Разработать testbench для тестирования работы задачи из п. а).
Тестовые значения формировать с помощьюсистемной функции
$random. Результаты моделирования выводить в текстовый файл в
формате:
 A = значение B = значение sum_of_squares = значение.
 Например,
 A = 3 B = 2 sum_of_squares = 13.
 Написать задачу, генерирующую импульсы синхросигнала syn_clk
длиной 1 ед. времени с периодом в 20 ед. времени. Когда сигнал reset =
1, то задача переключает syn_clk в 0 и возвращает управление.
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 32
hahanova@mail.ru

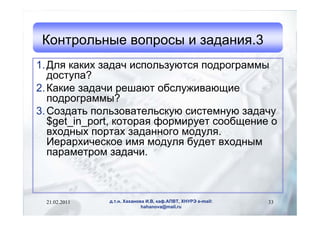

33. Контрольные вопросы и задания.3
1. Для каких задач используются подрограммы
доступа?
2. Какие задачи решают обслуживающие
подрограммы?
3. Создать пользовательскую системную задачу
$get_in_port, которая формирует сообщение о
входных портах заданного модуля.
Иерархическое имя модуля будет входным
параметром задачи.
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 33
hahanova@mail.ru

34. Контрольные вопросы и задания.4
1. Написать пользовательскую системную задачу
$count_and_gates, которая подсчитывает число
стандартных примитивов and в модуле. Для
тестирования использовать следующую модель
мультиплексора:
• module mux_4_to_1 (Out, In0, In1, In2, In3, Sel1, Sel0);
output Out;
input In0, In1, In2, In3, Sel1, Sel0;
wire NotSel0, NotSel1;
wire Y0, Y1, Y2, Y3;
and (Y1, In1, NotSel1, NotSel0);
not (NotSel0, Sel0);
and (Y3, In3, Sel1, Sel0);
or (Out, Y0, Y1, Y2, Y3);
and (Y0, In0, NotSel1, NotSel0);
not (NotSel1, Sel1);
and (Y2, In2, Sel1, NotSel0);
endmodule
21.02.2011 д.т.н. Хаханова И.В, каф.АПВТ, ХНУРЭ e-mail: 34
hahanova@mail.ru
