Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού Ανακαλύψτε τις ανάγκες και τις λύσεις για τον έλεγχο φωτισμού Κύκλωμα απλού διακόπτη Κύκλωμα διακόπτη αλέ-ρετούρ Έλεγχος φωτισμού από 3 σημεία Έλεγχος φωτισμού από περισσότερα από 3 σημεία Ρελέ Αυτόματοι Κλιμακοστασίου Χρονοδιακόπτες Διακόπτες με φωτοκύτταρο Συνεχής φωτισμός

1. Βασικές Αρχές Εφαρμογών
Ελέγχου Φωτισμού
July 2009
Εκπαιδευτικό κέντρο ISC

2. Schneider Electric 2- ISC BU- July 2010

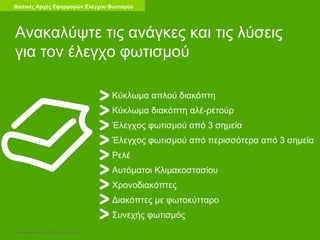

Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Ανακαλύψτε τις ανάγκες και τις λύσεις
για τον έλεγχο φωτισμού
Κύκλωμα απλού διακόπτη
Κύκλωμα διακόπτη αλέ-ρετούρ
Έλεγχος φωτισμού από 3 σημεία
Έλεγχος φωτισμού από περισσότερα από 3 σημεία
Ρελέ
Αυτόματοι Κλιμακοστασίου
Χρονοδιακόπτες
Διακόπτες με φωτοκύτταρο
Συνεχής φωτισμός

3. Schneider Electric 3- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

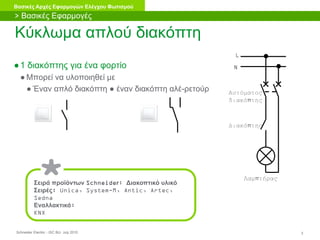

●1 διακόπτης για ένα φορτίο
● Μπορεί να υλοποιηθεί με
● Έναν απλό διακόπτη ● έναν διακόπτη αλέ-ρετούρ
Κύκλωμα απλού διακόπτη
Σειρά προϊόντων Schneider: Διακοπτικό υλικό
Σειρές: Unica, System-M, Antic, Artec,
Sedna
Εναλλακτικά:
KNX
> Βασικές Εφαρμογές
L
N
Λαμπτήρας
Διακόπτης
Αυτόματος
διακόπτης

4. Schneider Electric 4- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
●Διακόπτης με ενδεικτική λυχνία
● Η ενδεικτική λυχνία είναι ON ο διακόπτης είναι ON
● ΒΑΣΙΚΗ ΥΠΕΝΘΥΜΙΣΗ για να μην ξεχνάμε το φορτίο
αναμμένο
● Ένδειξη παρουσίας
●Εφαρμογή
● Τοποθέτηση εσωτερικά:
● Ένδειξη εάν το εξωτερικό φως είναι ON
● Τοποθέτηση σε δωμάτιο:
● Ένδειξη ότι το φως σε άλλο δωμάτιο είναι ON
(σοφίτα, αποθήκη, γκαράζ, κτλ.)
L
N
Κύριος φωτισμός
Διακόπτης
Αυτόματο
ς
διακόπτη
ς
Ενδεικτι
κή
λυχνία
Επίσης διατίθενται οι ακόλουθοι συνδυασμοί:
- Διακόπτης διπλού πλήκτρου + 1 ενδεικτική
λυχνία στο 1 πλήκτρο μόνο
- Διακόπτης διπλού πλήκτρου + 1
ενδεικτικό/πλήκτρο
> Βασικές Εφαρμογές
Κύκλωμα απλού διακόπτη

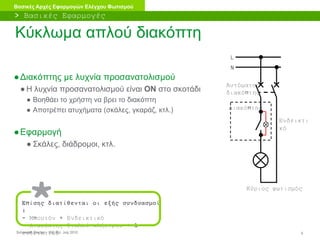

5. Schneider Electric 5- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
●Διακόπτης με λυχνία προσανατολισμού
● Η λυχνία προσανατολισμού είναι ON στο σκοτάδι
● Βοηθάει το χρήστη να βρει το διακόπτη
● Αποτρέπει ατυχήματα (σκάλες, γκαράζ, κτλ.)
●Εφαρμογή
● Σκάλες, διάδρομοι, κτλ.
L
N
Κύριος φωτισμός
Διακόπτης
Αυτόματος
διακόπτης
Ενδεικτι
κό
> Βασικές Εφαρμογές
Κύκλωμα απλού διακόπτη
Επίσης διατίθενται οι εξής συνδυασμοί
:
- Μπουτόν + Ενδεικτικό
- Διακόπτης διπλού πλήκτρου + 1
ενδεικτικό

6. Schneider Electric 6- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
●1 διακόπτης για δύο παράλληλα κυκλώματα φωτισμού
●Τα κυκλώματα λειτουργούν με τον ίδιο ακριβώς τρόπο
●Για εφαρμογές όπου:
● Η ισχύς υπερβαίνει την αντοχή μιας επαφής
● Οι γραμμές φωτισμού δεν μπορούν να συνδεθούν σε μία
● Μπορεί να είναι απαραίτητο να γίνεται διακοπή φάσης και
ουδετέρου
● Μπορεί να πραγματοποιηθεί με
● Έναν απλό διακόπτη – ένα πλήκτρο με δύο επαφές
L
N
Λαμπτήρας 1
Αυτόματος
διακόπτης
Σειρά προϊόντων Schneider: Διακοπτικό υλικό
Σειρά: Unica
Λαμπτήρας 2
Διακόπτης
Διακόπτης
> Βασικές Εφαρμογές
Κύκλωμα απλού διακόπτη δύο επαφών

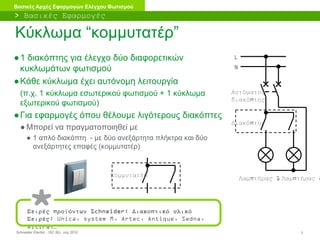

7. Schneider Electric 7- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
●1 διακόπτης για έλεγχο δύο διαφορετικών
κυκλωμάτων φωτισμού
●Κάθε κύκλωμα έχει αυτόνομη λειτουργία
(π.χ. 1 κύκλωμα εσωτερικού φωτισμού + 1 κύκλωμα
εξωτερικού φωτισμού)
●Για εφαρμογές όπου θέλουμε λιγότερους διακόπτες
● Μπορεί να πραγματοποιηθεί με
● 1 απλό διακόπτη - με δύο ανεξάρτητα πλήκτρα και δύο
ανεξάρτητες επαφές (κομμυτατέρ)
L
N
Λαμπτήρας 1
Διακόπτης
Αυτόματος
διακόπτης
Λαμπτήρας 2
Κομμυτατέρ
> Βασικές Εφαρμογές
Κύκλωμα “κομμυτατέρ”
Σειρές προϊόντων Schneider: Διακοπτικό υλικό
Σειρές: Unica, system M, Artec, Antique, Sedna,
Altira,…

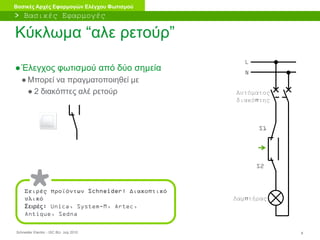

8. Schneider Electric 8- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Κύκλωμα “αλε ρετούρ”
●Έλεγχος φωτισμού από δύο σημεία
● Μπορεί να πραγματοποιηθεί με
● 2 διακόπτες αλέ ρετούρ
Σειρές προϊόντων Schneider: Διακοπτικό
υλικό
Σειρές: Unica, System-M, Artec,
Antique, Sedna
> Βασικές Εφαρμογές
Λαμπτήρας
S2
L
N
Αυτόματος
διακόπτης
S1

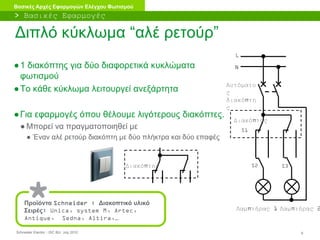

9. Schneider Electric 9- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
●1 διακόπτης για δύο διαφορετικά κυκλώματα
φωτισμού
●Το κάθε κύκλωμα λειτουργεί ανεξάρτητα
●Για εφαρμογές όπου θέλουμε λιγότερους διακόπτες.
● Μπορεί να πραγματοποιηθεί με
● Έναν αλέ ρετούρ διακόπτη με δύο πλήκτρα και δύο επαφές
L
N
Λαμπτήρας 1
Αυτόματο
ς
διακόπτη
ς
Λαμπτήρας 2
Διακόπτης
Διακόπτης
S3S2
S1
> Βασικές Εφαρμογές
Διπλό κύκλωμα “αλέ ρετούρ”
Προϊόντα Schneider : Διακοπτικό υλικό
Σειρές: Unica, system M, Artec,
Antique, Sedna, Altira,…

10. Schneider Electric 10- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

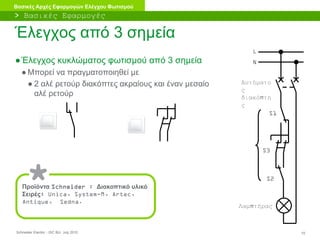

Έλεγχος από 3 σημεία
●Έλεγχος κυκλώματος φωτισμού από 3 σημεία
● Μπορεί να πραγματοποιηθεί με
● 2 αλέ ρετούρ διακόπτες ακραίους και έναν μεσαίο
αλέ ρετούρ
Προϊόντα Schneider : Διακοπτικό υλικό
Σειρές: Unica, System-M, Artec,
Antique, Sedna.
> Βασικές Εφαρμογές
Λαμπτήρας
S2
L
N
Αυτόματο
ς
διακόπτη
ς
S1
S3

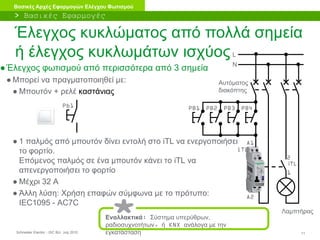

11. Schneider Electric 11- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Έλεγχος κυκλώματος από πολλά σημεία
ή έλεγχος κυκλωμάτων ισχύος
●Έλεγχος φωτισμού από περισσότερα από 3 σημεία
● Μπορεί να πραγματοποιηθεί με:
● Μπουτόν + ρελέ καστάνιας
● 1 παλμός από μπουτόν δίνει εντολή στο iTL να ενεργοποιήσει
το φορτίο.
Επόμενος παλμός σε ένα μπουτόν κάνει το iTL να
απενεργοποιήσει το φορτίο
● Μέχρι 32 A
● Άλλη λύση: Χρήση επαφών σύμφωνα με το πρότυπο:
IEC1095 - AC7C
Εναλλακτικά: Σύστημα υπερύθρων,
ραδιοσυχνοτήτων, ή KNX ανάλογα με την
εγκατάσταση
> Βασικές Εφαρμογές
Pb1
Λαμπτήρας
L
N
Αυτόματος
διακόπτης
PB1 PB2 PB3 PB4
A1
A2
2
1
iTL
iTL

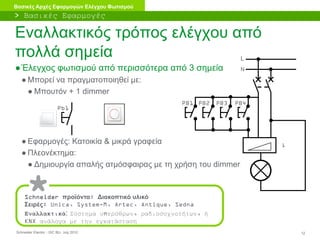

12. Schneider Electric 12- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Εναλλακτικός τρόπος ελέγχου από
πολλά σημεία
●Έλεγχος φωτισμού από περισσότερα από 3 σημεία
● Μπορεί να πραγματοποιηθεί με:
● Μπουτόν + 1 dimmer
● Εφαρμογές: Κατοικία & μικρά γραφεία
● Πλεονέκτημα:
● Δημιουργία απαλής ατμόσφαιρας με τη χρήση του dimmer
PB2 PB4PB1 PB3
N
L
1
Schneider προϊόντα: Διακοπτικό υλικό
Σειρές: Unica, System-M, Artec, Antique, Sedna
Εναλλακτικά: Σύστημα υπερύθρων, ραδιοσυχνοτήτων, ή
KNX ανάλογα με την εγκατάσταση
> Βασικές Εφαρμογές
Pb1

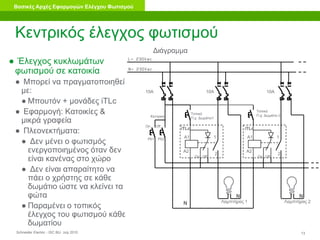

13. Schneider Electric 13- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Κεντρικός έλεγχος φωτισμού
Διάγραμμα
L- 230Vac
N- 230Vac
N
A1
A2
1
2
On Off
N
Λαμπτήρας 1
Κεντρικό
On Off
A1
A2
1
2
On Off
N
Λαμπτήρας 2
Pb1 Pb2
Τοπικό
Π.χ: Δωμάτιο1
Τοπικό
Π.χ: Δωμάτιο 2
iTLc iTLc
10A 10A 10A
● Έλεγχος κυκλωμάτων
φωτισμού σε κατοικία
● Μπορεί να πραγματοποιηθεί
με:
● Μπουτόν + μονάδες iTLc
● Εφαρμογή: Κατοικίες &
μικρά γραφεία
● Πλεονεκτήματα:
● Δεν μένει ο φωτισμός
ενεργοποιημένος όταν δεν
είναι κανένας στο χώρο
● Δεν είναι απαραίτητο να
πάει ο χρήστης σε κάθε
δωμάτιο ώστε να κλείνει τα
φώτα
● Παραμένει ο τοπικός
έλεγχος του φωτισμού κάθε
δωματίου

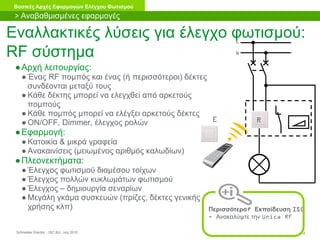

14. Schneider Electric 14- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Εναλλακτικές λύσεις για έλεγχο φωτισμού:
RF σύστημα
●Αρχή λειτουργίας:
● Ένας RF πομπός και ένας (ή περισσότεροι) δέκτες
συνδέονται μεταξύ τους
● Κάθε δέκτης μπορεί να ελεγχθεί από αρκετούς
πομπούς
● Κάθε πομπός μπορεί να ελέγξει αρκετούς δέκτες
● ON/OFF, Dimmer, έλεγχος ρολών
●Εφαρμογή:
● Κατοικία & μικρά γραφεία
● Ανακαινίσεις (μειωμένος αριθμός καλωδίων)
●Πλεονεκτήματα:
● Έλεγχος φωτισμού διαμέσου τοίχων
● Έλεγχος πολλών κυκλωμάτων φωτισμού
● Έλεγχος – δημιουργία σεναρίων
● Μεγάλη γκάμα συσκευών (πρίζες, δέκτες γενικής
χρήσης κλπ) Περισσότερα? Εκπαίδευση ISC
- Ανακαλύψτε την Unica RF
> Αναβαθμισμένες εφαρμογές
E
N
L
R

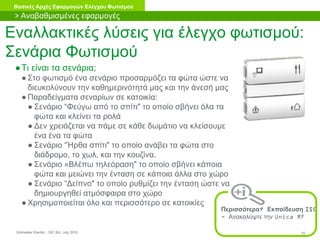

15. Schneider Electric 15- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Εναλλακτικές λύσεις για έλεγχο φωτισμού:
Σενάρια Φωτισμού
●Τι είναι τα σενάρια;
● Στο φωτισμό ένα σενάριο προσαρμόζει τα φώτα ώστε να
διευκολύνουν την καθημερινότητά μας και την άνεσή μας
● Παραδείγματα σεναρίων σε κατοικία:
● Σενάριο “Φεύγω από το σπίτι" το οποίο σβήνει όλα τα
φώτα και κλείνει τα ρολά
● Δεν χρειάζεται να πάμε σε κάθε δωμάτιο να κλείσουμε
ένα ένα τα φώτα
● Σενάριο “Ήρθα σπίτι" το οποίο ανάβει τα φώτα στο
διάδρομο, το χωλ, και την κουζίνα.
● Σενάριο «Βλέπω τηλεόραση" το οποίο σβήνει κάποια
φώτα και μειώνει την ένταση σε κάποια άλλα στο χώρο
● Σενάριο “Δείπνο" το οποίο ρυθμίζει την ένταση ώστε να
δημιουργηθεί ατμόσφαιρα στο χώρο
● Χρησιμοποιείται όλο και περισσότερο σε κατοικίες
Περισσότερα? Εκπαίδευση ISC
- Ανακαλύψτε την Unica RF
> Αναβαθμισμένες εφαρμογές

16. Schneider Electric 16- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Αυτόματος Κλιμακοστασίου
Τι είναι? Τι κάνει?
●Διατηρεί ενεργοποιημένο το φωτισμό για
συγκεκριμένο χρόνο μετά το πάτημα του
μπουτόν
●Εφαρμογές: κλιμακοστάσιο, χωλ,
διάδρομοι
●Πλεονέκτημα:
● Εξοικονόμηση ενέργειας
Περισσότερα? Εκπαίδευση ISC
- Αυτόνομες ηλεκτρονικές συσκευές Διαθέσιμη επίσης σε
χωνευτή συσκευή
Διάγραμμα
L- 230Vac
N- 230Vac
iC60N
4
3
10A
N
L
MIN
> Αναβαθμισμένες εφαρμογές

17. Schneider Electric 17- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Χρονοδιακόπτης
Τι είναι? Τι κάνει?
●Ενεργοποιεί το φωτισμό κάθε μέρα την ίδια ώρα
●Απενεργοποιεί το φωτισμό κάθε μέρα την ίδια ώρα
●Εβδομαδιαίο/ετήσιο πρόγραμμα
●Πολλά βήματα προγραμματισμού ανά ημέρα
●Εφαρμογές: Φωτισμός parking, φωτισμός σε βιτρίνες
καταστημάτων,
●Πλεονεκτήματα:
● Εξοικονόμηση ενέργειας ενεργοποιώντας το φωτισμό για όση
ώρα ακριβώς τον χρειαζόμαστε.
● Άνεση και ασφάλεια των χρηστών (πάντα έχουμε φωτισμό
κατά τη διάρκεια της νύχτας)
Περισσότερα? Εκπαίδευση ISC
- Αυτόνομες ηλεκτρονικές συσκευές
Διατίθεται επίσης σε
χωνευτή έκδοση
Διάγραμμα
L- 230Vac
N- 230Vac
IHP 1C
N
L
iC60N
10A
iC60N
1A
> Αναβαθμισμένες εφαρμογές

18. Schneider Electric 18- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

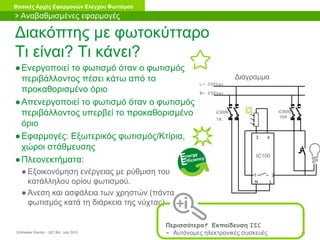

Διακόπτης με φωτοκύτταρο
Τι είναι? Τι κάνει?
●Ενεργοποιεί το φωτισμό όταν ο φωτισμός
περιβάλλοντος πέσει κάτω από το
προκαθορισμένο όριο
●Απενεργοποιεί το φωτισμό όταν ο φωτισμός
περιβάλλοντος υπερβεί το προκαθορισμένο
όριο
●Εφαρμογές: Εξωτερικός φωτισμός/Κτίρια,
χώροι στάθμευσης
●Πλεονεκτήματα:
● Εξοικονόμηση ενέργειας με ρύθμιση του
κατάλληλου ορίου φωτισμού.
● Άνεση και ασφάλεια των χρηστών (πάντα
φωτισμός κατά τη διάρκεια της νύχτας)
Διάγραμμα
L- 230Vac
N- 230Vac
iC60N
1A
N L
iC60N
10A
1 2
3 4
IC100
> Αναβαθμισμένες εφαρμογές
Περισσότερα? Εκπαίδευση ISC
- Αυτόνομες ηλεκτρονικές συσκευές

19. Schneider Electric 19- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
19 20 21 22 23 0 1 2 3 4 5 6 7 9 10 1117 18
ON
OFF
Όριο
φωτεινότητας
Φωτεινότητα
Έξοδος
T1 T2
Φίλτρο συννεφιάςΦίλτρο συννεφιάς

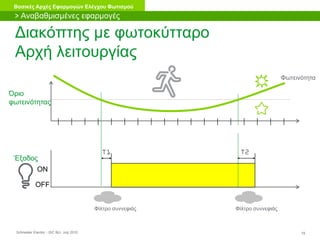

Διακόπτης με φωτοκύτταρο
Αρχή λειτουργίας
> Αναβαθμισμένες εφαρμογές

20. Schneider Electric 20- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

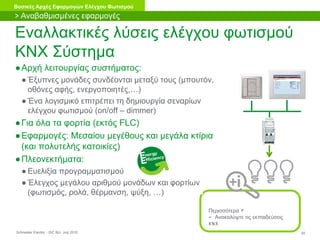

Εναλλακτικές λύσεις ελέγχου φωτισμού
KNX Σύστημα
●Αρχή λειτουργίας συστήματος:
● Έξυπνες μονάδες συνδέονται μεταξύ τους (μπουτόν,
οθόνες αφής, ενεργοποιητές,…)
● Ένα λογισμικό επιτρέπει τη δημιουργία σεναρίων
ελέγχου φωτισμού (on/off – dimmer)
●Για όλα τα φορτία (εκτός FLC)
●Εφαρμογές: Μεσαίου μεγέθους και μεγάλα κτίρια
(και πολυτελής κατοικίες)
●Πλεονεκτήματα:
● Ευελιξία προγραμματισμού
● Έλεγχος μεγάλου αριθμού μονάδων και φορτίων
(φωτισμός, ρολά, θέρμανση, ψύξη, …)
Περισσότερα ?
- Ανακαλύψτε τις εκπαιδεύσεις
KNX
> Αναβαθμισμένες εφαρμογές

21. Schneider Electric 21- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

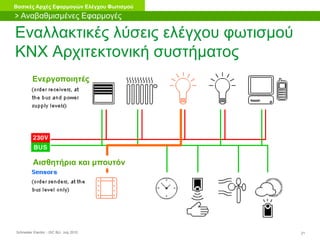

Εναλλακτικές λύσεις ελέγχου φωτισμού
KNX Αρχιτεκτονική συστήματος
Ενεργοποιητές
Αισθητήρια και μπουτόν
> Αναβαθμισμένες Εφαρμογές

22. Schneider Electric 22- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού
Σταθερό Επιπέδου Φωτισμού
Τι είναι? Τι κάνει?
●Διατήρηση σταθερού επιπέδου φωτισμού
ανάλογα με τον εξωτερικό φωτισμό
●Εφαρμογές: Γραφεία, νοσοκομεία
( Λάμπες φθορίου που «ντιμάρονται»)
●Πλεονέκτημα:
● Εξοικονόμηση ενέργειας με τη συνεχή ρύθμιση
του επιπέδου φωτισμού
● Δημιουργία επιπέδου άνεσης Lux
Επίπεδο φωτισμού
Εξωτερικός φωτισμός
Αυξομείωση έντασης φωτισμού στον
εσωτερικό χώρο
Αποτέλεσμα: το επίπεδο
φωτισμού στο εσωτερικό χώρο
παραμένει στην ίδια
προκαθορισμένη τιμή
> Αναβαθμισμένες Εφαρμογές

23. Schneider Electric 23- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

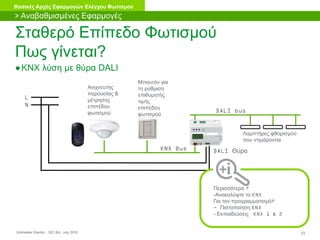

Σταθερό Επίπεδο Φωτισμού
Πως γίνεται?
●KNX λύση με θύρα DALI
KNX Bus
L
N
Μπουτόν για
τη ρύθμιση
επιθυμητής
τιμής
επιπέδου
φωτισμού
DALI Θύρα
DALI bus
Ανιχνευτής
παρουσίας &
μέτρησης
επιπέδου
φωτισμού
Λαμπτήρες φθορισμού
που ντιμάρονται
Περισσότερα ?
-Ανακαλύψτε το KNX
Για τον προγραμματισμό?
- Πιστοποίηση KNX
- Εκπαιδεύσεις KNX 1 & 2
> Αναβαθμισμένες Εφαρμογές

24. Schneider Electric 24- ISC BU- July 2010
Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού

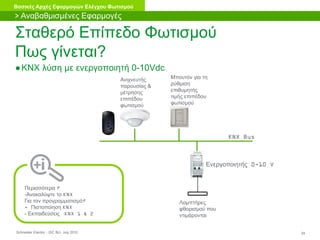

Σταθερό Επίπεδο Φωτισμού
Πως γίνεται?
●KNX λύση με ενεργοποιητή 0-10Vdc
KNX Bus
Μπουτόν για τη
ρύθμιση
επιθυμητής
τιμής επιπέδου
φωτισμού
Ενεργοποιητής 0-10 V
Ανιχνευτής
παρουσίας &
μέτρησης
επιπέδου
φωτισμού
Λαμπτήρες
φθορισμού που
ντιμάρονται
> Αναβαθμισμένες Εφαρμογές
Περισσότερα ?
-Ανακαλύψτε το KNX
Για τον προγραμματισμό?
- Πιστοποίηση KNX
- Εκπαιδεύσεις KNX 1 & 2

25. Ευχαριστούμε!
Εκπαιδευτικό Κέντρο ISC
Αξιοποιήστε στο μέγιστο την ενέργειά σας
