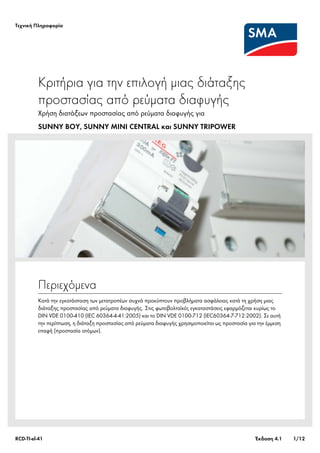

1. Tεχνική Πληροφορία
RCD-TI-el-41 Έκδοση 4.1 1/12
Περιεχόμενα
Κατά την εγκατάσταση των μετατροπέων συχνά προκύπτουν προβλήματα ασφάλειας κατά τη χρήση μιας
διάταξης προστασίας από ρεύματα διαφυγής. Στις φωτοβολταϊκές εγκαταστάσεις εφαρμόζεται κυρίως το
DIN VDE 0100-410 (IEC 60364-4-41:2005) και το DIN VDE 0100-712 (IEC60364-7-712:2002). Σε αυτή
την περίπτωση, η διάταξη προστασίας από ρεύματα διαφυγής χρησιμοποιείται ως προστασία για την έμμεση
επαφή (προστασία ατόμων).
Κριτήρια για την επιλογή μιας διάταξης
προστασίας από ρεύματα διαφυγής
Χρήση διατάξεων προστασίας από ρεύματα διαφυγής για
SUNNY BOY, SUNNY MINI CENTRAL και SUNNY TRIPOWER
2. Tεχνική Πληροφορία Επεξήγηση εννοιών
SMA Solar Technology AG 2/12

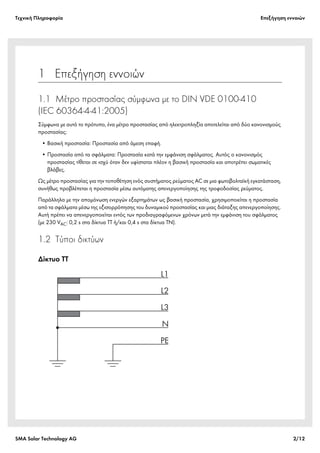

1 Επεξήγηση εννοιών
1.1 Μέτρο προστασίας σύμφωνα με το DIN VDE 0100-410
(IEC 60364-4-41:2005)
Σύμφωνα με αυτό το πρότυπο, ένα μέτρο προστασίας από ηλεκτροπληξία αποτελείται από δύο κανονισμούς
προστασίας:
• Βασική προστασία: Προστασία από άμεση επαφή.
• Προστασία από τα σφάλματα: Προστασία κατά την εμφάνιση σφάλματος. Αυτός ο κανονισμός
προστασίας τίθεται σε ισχύ όταν δεν υφίσταται πλέον η βασική προστασία και αποτρέπει σωματικές
βλάβες.
Ως μέτρο προστασίας για την τοποθέτηση ενός συστήματος ρεύματος AC σε μια φωτοβολταϊκή εγκατάσταση,
συνήθως προβλέπεται η προστασία μέσω αυτόματης απενεργοποίησης της τροφοδοσίας ρεύματος.
Παράλληλα με την απομόνωση ενεργών εξαρτημάτων ως βασική προστασία, χρησιμοποιείται η προστασία
από τα σφάλματα μέσω της εξισορρόπησης του δυναμικού προστασίας και μιας διάταξης απενεργοποίησης.
Αυτή πρέπει να απενεργοποιείται εντός των προδιαγραφόμενων χρόνων μετά την εμφάνιση του σφάλματος
(με 230 VAC: 0,2 s στα δίκτυα TT ή/και 0,4 s στα δίκτυα TN).
1.2 Τύποι δικτύων
Δίκτυο TT
3. Tεχνική Πληροφορία Επεξήγηση εννοιών
SMA Solar Technology AG 3/12

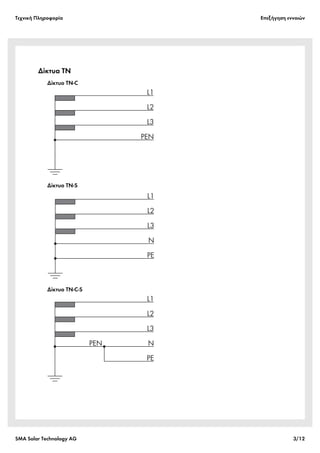

Δίκτυα TN
Δίκτυο TN-C
Δίκτυο TN-S
Δίκτυο TN-C-S
4. Tεχνική Πληροφορία Επεξήγηση εννοιών
SMA Solar Technology AG 4/12

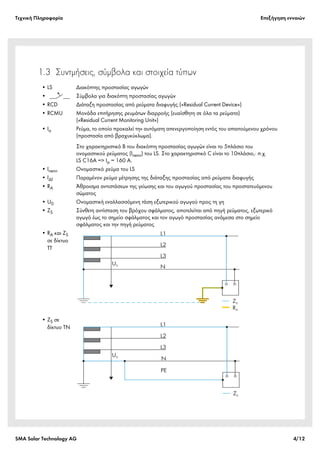

1.3 Συντμήσεις, σύμβολα και στοιχεία τύπων
• LS Διακόπτης προστασίας αγωγών
• Σύμβολα για διακόπτη προστασίας αγωγών
• RCD Διάταξη προστασίας από ρεύματα διαφυγής («Residual Current Device»)
• RCMU Μονάδα επιτήρησης ρευμάτων διαρροής (ευαίσθητη σε όλα τα ρεύματα)
(«Residual Current Monitoring Unit»)
• Ia Ρεύμα, το οποίο προκαλεί την αυτόματη απενεργοποίηση εντός του απαιτούμενου χρόνου
(προστασία από βραχυκύκλωμα).
Στο χαρακτηριστικό B του διακόπτη προστασίας αγωγών είναι το 5πλάσιο του
ονομαστικού ρεύματος (Inenn) του LS. Στο χαρακτηριστικό C είναι το 10πλάσιο,· π.χ.
LS C16A => Ia = 160 A.
• Inenn Ονομαστικό ρεύμα του LS
• IΔf Παραμένον ρεύμα μέτρησης της διάταξης προστασίας από ρεύματα διαφυγής
• RA Άθροισμα αντιστάσεων της γείωσης και του αγωγού προστασίας του προστατευόμενου
σώματος
• U0 Ονομαστική εναλλασσόμενη τάση εξωτερικού αγωγού προς τη γη
• ZS Σύνθετη αντίσταση του βρόχου σφάλματος, αποτελείται από πηγή ρεύματος, εξωτερικό
αγωγό έως το σημείο σφάλματος και τον αγωγό προστασίας ανάμεσα στο σημείο
σφάλματος και την πηγή ρεύματος
• RA και ZS
σε δίκτυο
TT
• ZS σε
δίκτυο TN
5. Tεχνική Πληροφορία Δυνατότητες απενεργοποίησης
SMA Solar Technology AG 5/12

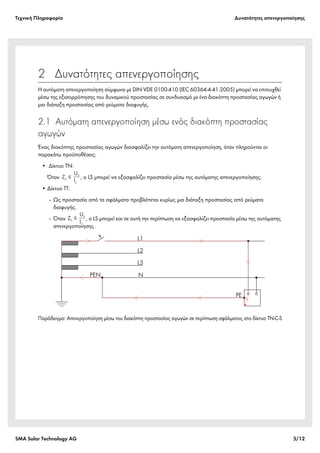

2 Δυνατότητες απενεργοποίησης
Η αυτόματη απενεργοποίηση σύμφωνα με DIN VDE 0100-410 (IEC 60364-4-41:2005) μπορεί να επιτευχθεί
μέσω της εξισορρόπησης του δυναμικού προστασίας σε συνδυασμό με ένα διακόπτη προστασίας αγωγών ή
μια διάταξη προστασίας από ρεύματα διαφυγής.
2.1 Αυτόματη απενεργοποίηση μέσω ενός διακόπτη προστασίας
αγωγών
Ένας διακόπτης προστασίας αγωγών διασφαλίζει την αυτόματη απενεργοποίηση, όταν πληρούνται οι
παρακάτω προϋποθέσεις:
• Δίκτυο TN:
Όταν , ο LS μπορεί να εξασφαλίζει προστασία μέσω της αυτόματης απενεργοποίησης.
• Δίκτυο TT:
‒ Ως προστασία από τα σφάλματα προβλέπεται κυρίως μια διάταξη προστασίας από ρεύματα
διαφυγής.
‒ Όταν , ο LS μπορεί και σε αυτή την περίπτωση να εξασφαλίζει προστασία μέσω της αυτόματης
απενεργοποίησης.
Παράδειγμα: Απενεργοποίηση μέσω του διακόπτη προστασίας αγωγών σε περίπτωση σφάλματος στο δίκτυο TN-C-S
6. Tεχνική Πληροφορία Δυνατότητες απενεργοποίησης
SMA Solar Technology AG 6/12
2.2 Αυτόματη απενεργοποίηση μέσω μιας διάταξης προστασίας από
ρεύματα διαφυγής
Μια διάταξη προστασίας από ρεύματα διαφυγής εξασφαλίζει την αυτόματη απενεργοποίηση, όταν
πληρούνται οι παρακάτω προϋποθέσεις:
• Δίκτυο TN:
Στο δίκτυο TN, τα ρεύματα σφάλματος είναι σημαντικά υψηλότερα από το παραμένον ρεύμα μέτρησης IΔf
της διάταξης προστασίας από ρεύματα διαφυγής, ώστε να τηρούνται πάντα οι χρόνοι απενεργοποίησης
με τη διάταξη προστασίας από ρεύματα διαφυγής.
• Δίκτυα TT:
‒ Ως προστασία από τα σφάλματα προβλέπεται κυρίως μια διάταξη προστασίας από ρεύματα
διαφυγής.
‒ Όταν , η διάταξη προστασίας από ρεύματα διαφυγής μπορεί να εξασφαλίζει προστασία
μέσω της αυτόματης απενεργοποίησης.
Παράδειγμα: Απενεργοποίηση μέσω μιας διάταξης προστασίας από ρεύματα διαφυγής σε περίπτωση
σφάλματος στο δίκτυο TT
2.3 Επιλογή της δυνατότητας απενεργοποίησης
Πρέπει να ελέγχεται, αν ο προβλεπόμενος διακόπτης για την προστασία των αγωγών είναι κατάλληλος για την
αυτόματη απενεργοποίηση (βλ. κεφάλαιο 2.1 «Αυτόματη απενεργοποίηση μέσω ενός διακόπτη προστασίας
αγωγών» (Σελίδα 5)).
• Αν ισχύει αυτό, μέσω του βρόχου σφάλματος ρέει ένα ρεύμα (ανάλογα με το ύψος της σύνθετης
αντίστασης βρόχου) που είναι υψηλότερο από το ρεύμα απελευθέρωσης Ia (της προστασίας από
βραχυκύκλωμα). Ο LS μπορεί επομένως να απενεργοποιηθεί εντός των απαιτούμενων χρόνων.
• Αν η σύνθετη αντίσταση βρόχου είναι πολύ υψηλή, πρέπει να χρησιμοποιείται επιπλέον μια διάταξη
προστασίας από ρεύματα διαφυγής (εκτός από το δίκτυο TN-C).
Στα δίκτυα TN-C δεν επιτρέπεται η χρήση μιας διάταξης προστασίας από ρεύματα διαφυγής!

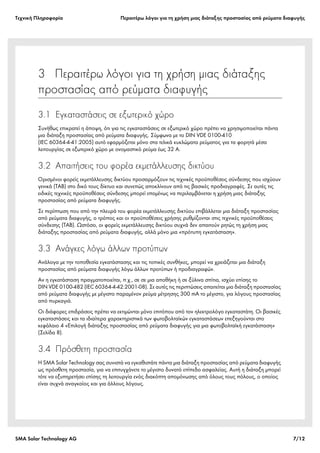

7. Tεχνική Πληροφορία Περαιτέρω λόγοι για τη χρήση μιας διάταξης προστασίας από ρεύματα διαφυγής
SMA Solar Technology AG 7/12
3 Περαιτέρω λόγοι για τη χρήση μιας διάταξης
προστασίας από ρεύματα διαφυγής
3.1 Εγκαταστάσεις σε εξωτερικό χώρο
Συνήθως επικρατεί η άποψη, ότι για τις εγκαταστάσεις σε εξωτερικό χώρο πρέπει να χρησιμοποιείται πάντα
μια διάταξη προστασίας από ρεύματα διαφυγής. Σύμφωνα με το DIN VDE 0100-410
(IEC 60364-4-41:2005) αυτό εφαρμόζεται μόνο στα τελικά κυκλώματα ρεύματος για τα φορητά μέσα
λειτουργίας σε εξωτερικό χώρο με ονομαστικό ρεύμα έως 32 A.
3.2 Απαιτήσεις του φορέα εκμετάλλευσης δικτύου
Ορισμένοι φορείς εκμετάλλευσης δικτύου προσαρμόζουν τις τεχνικές προϋποθέσεις σύνδεσης που ισχύουν
γενικά (TAB) στο δικό τους δίκτυο και συνεπώς αποκλίνουν από τις βασικές προδιαγραφές. Σε αυτές τις
ειδικές τεχνικές προϋποθέσεις σύνδεσης μπορεί επομένως να περιλαμβάνεται η χρήση μιας διάταξης
προστασίας από ρεύματα διαφυγής.
Σε περίπτωση που από την πλευρά του φορέα εκμετάλλευσης δικτύου επιβάλλεται μια διάταξη προστασίας
από ρεύματα διαφυγής, ο τρόπος και οι προϋποθέσεις χρήσης ρυθμίζονται στις τεχνικές προϋποθέσεις
σύνδεσης (TAB). Ωστόσο, οι φορείς εκμετάλλευσης δικτύου συχνά δεν απαιτούν ρητώς τη χρήση μιας
διάταξης προστασίας από ρεύματα διαφυγής, αλλά μόνο μια «πρότυπη εγκατάσταση».
3.3 Ανάγκες λόγω άλλων προτύπων
Ανάλογα με την τοποθεσία εγκατάστασης και τις τοπικές συνθήκες, μπορεί να χρειάζεται μια διάταξη
προστασίας από ρεύματα διαφυγής λόγω άλλων προτύπων ή προδιαγραφών.
Αν η εγκατάσταση πραγματοποιείται, π.χ., σε σε μια αποθήκη ή σε ξύλινα σπίτια, ισχύει επίσης το
DIN VDE 0100-482 (IEC 60364-4-42:2001-08). Σε αυτές τις περιπτώσεις απαιτείται μια διάταξη προστασίας
από ρεύματα διαφυγής με μέγιστο παραμένον ρεύμα μέτρησης 300 mA το μέγιστο, για λόγους προστασίας
από πυρκαγιά.
Οι διάφορες επιδράσεις πρέπει να εκτιμώνται μόνο επιτόπου από τον ηλεκτρολόγο εγκαταστάτη. Οι βασικές
εγκαταστάσεις και τα ιδιαίτερα χαρακτηριστικά των φωτοβολταϊκών εγκαταστάσεων επεξηγούνται στο
κεφάλαιο 4 «Επιλογή διάταξης προστασίας από ρεύματα διαφυγής για μια φωτοβολταϊκή εγκατάσταση»
(Σελίδα 8).
3.4 Πρόσθετη προστασία
Η SMA Solar Technology σας συνιστά να εγκαθιστάτε πάντα μια διάταξη προστασίας από ρεύματα διαφυγής
ως πρόσθετη προστασία, για να επιτυγχάνετε το μέγιστο δυνατό επίπεδο ασφαλείας. Αυτή η διάταξη μπορεί
τότε να εξυπηρετήσει επίσης τη λειτουργία ενός διακόπτη απομόνωσης από όλους τους πόλους, ο οποίος
είναι συχνά αναγκαίος και για άλλους λόγους.

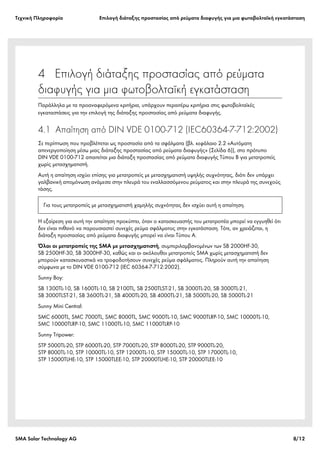

8. Tεχνική Πληροφορία Επιλογή διάταξης προστασίας από ρεύματα διαφυγής για μια φωτοβολταϊκή εγκατάσταση
SMA Solar Technology AG 8/12
4 Επιλογή διάταξης προστασίας από ρεύματα
διαφυγής για μια φωτοβολταϊκή εγκατάσταση
Παράλληλα με τα προαναφερόμενα κριτήρια, υπάρχουν περαιτέρω κριτήρια στις φωτοβολταϊκές
εγκαταστάσεις για την επιλογή της διάταξης προστασίας από ρεύματα διαφυγής.
4.1 Απαίτηση από DIN VDE 0100-712 (IEC60364-7-712:2002)
Σε περίπτωση που προβλέπεται ως προστασία από τα σφάλματα (βλ. κεφάλαιο 2.2 «Αυτόματη
απενεργοποίηση μέσω μιας διάταξης προστασίας από ρεύματα διαφυγής» (Σελίδα 6)), στο πρότυπο
DIN VDE 0100-712 απαιτείται μια διάταξη προστασίας από ρεύματα διαφυγής Τύπου B για μετατροπείς
χωρίς μετασχηματιστή.
Αυτή η απαίτηση ισχύει επίσης για μετατροπείς με μετασχηματιστή υψηλής συχνότητας, διότι δεν υπάρχει
γαλβανική απομόνωση ανάμεσα στην πλευρά του εναλλασσόμενου ρεύματος και στην πλευρά της συνεχούς
τάσης.
Η εξαίρεση για αυτή την απαίτηση προκύπτει, όταν ο κατασκευαστής του μετατροπέα μπορεί να εγγυηθεί ότι
δεν είναι πιθανό να παρουσιαστεί συνεχές ρεύμα σφάλματος στην εγκατάσταση. Τότε, αν χρειάζεται, η
διάταξη προστασίας από ρεύματα διαφυγής μπορεί να είναι Τύπου A.
Όλοι οι μετατροπείς της SMA με μετασχηματιστή, συμπεριλαμβανομένων των SB 2000HF-30,
SB 2500HF-30, SB 3000HF-30, καθώς και οι ακόλουθοι μετατροπείς SMA χωρίς μετασχηματιστή δεν
μπορούν κατασκευαστικά να τροφοδοτήσουν συνεχές ρεύμα σφάλματος. Πληρούν αυτή την απαίτηση
σύμφωνα με το DIN VDE 0100-712 (IEC 60364-7-712:2002).
Sunny Boy:
SB 1300TL-10, SB 1600TL-10, SB 2100TL, SB 2500TLST-21, SB 3000TL-20, SB 3000TL-21,
SB 3000TLST-21, SB 3600TL-21, SB 4000TL-20, SB 4000TL-21, SB 5000TL-20, SB 5000TL-21
Sunny Mini Central:
SMC 6000TL, SMC 7000TL, SMC 8000TL, SMC 9000TL-10, SMC 9000TLRP-10, SMC 10000TL-10,
SMC 10000TLRP-10, SMC 11000TL-10, SMC 11000TLRP-10
Sunny Tripower:
STP 5000TL-20, STP 6000TL-20, STP 7000TL-20, STP 8000TL-20, STP 9000TL-20,
STP 8000TL-10, STP 10000TL-10, STP 12000TL-10, STP 15000TL-10, STP 17000TL-10,
STP 15000TLHE-10, STP 15000TLEE-10, STP 20000TLHE-10, STP 20000TLEE-10
Για τους μετατροπείς με μετασχηματιστή χαμηλής συχνότητας δεν ισχύει αυτή η απαίτηση.

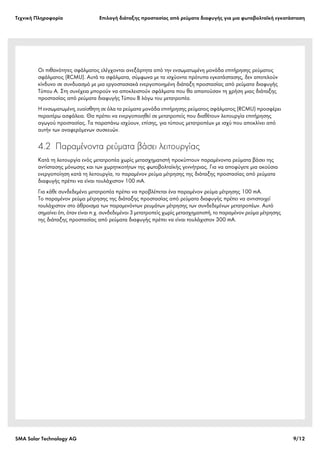

9. Tεχνική Πληροφορία Επιλογή διάταξης προστασίας από ρεύματα διαφυγής για μια φωτοβολταϊκή εγκατάσταση
SMA Solar Technology AG 9/12
Οι πιθανότητες σφάλματος ελέγχονται ανεξάρτητα από την ενσωματωμένη μονάδα επιτήρησης ρεύματος
σφάλματος (RCMU). Αυτά τα σφάλματα, σύμφωνα με τα ισχύοντα πρότυπα εγκατάστασης, δεν αποτελούν
κίνδυνο σε συνδυασμό με μια εργοστασιακά ενεργοποιημένη διάταξη προστασίας από ρεύματα διαφυγής
Τύπου A. Στη συνέχεια μπορούν να αποκλειστούν σφάλματα που θα απαιτούσαν τη χρήση μιας διάταξης
προστασίας από ρεύματα διαφυγής Τύπου B λόγω του μετατροπέα.
Η ενσωματωμένη, ευαίσθητη σε όλα τα ρεύματα μονάδα επιτήρησης ρεύματος σφάλματος (RCMU) προσφέρει
περαιτέρω ασφάλεια. Θα πρέπει να ενεργοποιηθεί σε μετατροπείς που διαθέτουν λειτουργία επιτήρησης
αγωγού προστασίας. Τα παραπάνω ισχύουν, επίσης, για τύπους μετατροπέων με ισχύ που αποκλίνει από
αυτήν των αναφερόμενων συσκευών.
4.2 Παραμένοντα ρεύματα βάσει λειτουργίας
Κατά τη λειτουργία ενός μετατροπέα χωρίς μετασχηματιστή προκύπτουν παραμένοντα ρεύματα βάσει της
αντίστασης μόνωσης και των χωρητικοτήτων της φωτοβολταϊκής γεννήτριας. Για να αποφύγετε μια ακούσια
ενεργοποίηση κατά τη λειτουργία, το παραμένον ρεύμα μέτρησης της διάταξης προστασίας από ρεύματα
διαφυγής πρέπει να είναι τουλάχιστον 100 mA.
Για κάθε συνδεδεμένο μετατροπέα πρέπει να προβλέπεται ένα παραμένον ρεύμα μέτρησης 100 mA.
Το παραμένον ρεύμα μέτρησης της διάταξης προστασίας από ρεύματα διαφυγής πρέπει να αντιστοιχεί
τουλάχιστον στο άθροισμα των παραμενόντων ρευμάτων μέτρησης των συνδεδεμένων μετατροπέων. Αυτό
σημαίνει ότι, όταν είναι π.χ. συνδεδεμένοι 3 μετατροπείς χωρίς μετασχηματιστή, το παραμένον ρεύμα μέτρησης
της διάταξης προστασίας από ρεύματα διαφυγής πρέπει να είναι τουλάχιστον 300 mA.

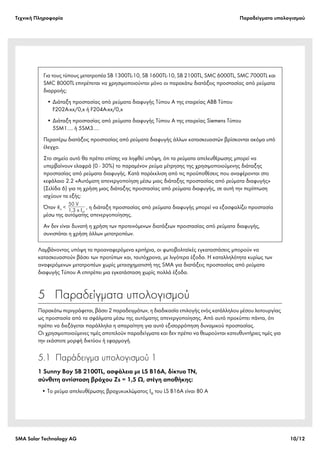

10. Tεχνική Πληροφορία Παραδείγματα υπολογισμού
SMA Solar Technology AG 10/12
Λαμβάνοντας υπόψη τα προαναφερόμενα κριτήρια, οι φωτοβολταϊκές εγκαταστάσεις μπορούν να
κατασκευαστούν βάσει των προτύπων και, ταυτόχρονα, με λιγότερα έξοδα. Η καταλληλότητα κυρίως των
αναφερόμενων μετατροπέων χωρίς μετασχηματιστή της SMA για διατάξεις προστασίας από ρεύματα
διαφυγής Τύπου A επιτρέπει μια εγκατάσταση χωρίς πολλά έξοδα.
5 Παραδείγματα υπολογισμού
Παρακάτω περιγράφεται, βάσει 2 παραδειγμάτων, η διαδικασία επιλογής ενός κατάλληλου μέσου λειτουργίας
ως προστασία από τα σφάλματα μέσω της αυτόματης απενεργοποίησης. Από αυτό προκύπτει πάντα, ότι
πρέπει να διεξάγεται παράλληλα η απαραίτητη για αυτό εξισορρόπηση δυναμικού προστασίας.
Οι χρησιμοποιούμενες τιμές αποτελούν παραδείγματα και δεν πρέπει να θεωρούνται κατευθυντήριες τιμές για
την εκάστοτε μορφή δικτύου ή εφαρμογή.
5.1 Παράδειγμα υπολογισμού 1
1 Sunny Boy SB 2100TL, ασφάλεια με LS B16A, δίκτυο TN,
σύνθετη αντίσταση βρόχου Zs = 1,5 Ω, στέγη αποθήκης:
• Το ρεύμα απελευθέρωσης βραχυκυκλώματος Ia του LS B16A είναι 80 A
Για τους τύπους μετατροπέα SB 1300TL-10, SB 1600TL-10, SB 2100TL, SMC 6000TL, SMC 7000TL και
SMC 8000TL επιτρέπεται να χρησιμοποιούνται μόνο οι παρακάτω διατάξεις προστασίας από ρεύματα
διαρροής:
• Διάταξη προστασίας από ρεύματα διαφυγής Τύπου A της εταιρείας ABB Τύπου
F202A-xx/0,x ή F204A-xx/0,x
• Διάταξη προστασίας από ρεύματα διαφυγής Τύπου A της εταιρείας Siemens Τύπου
5SM1…. ή 5SM3….
Περαιτέρω διατάξεις προστασίας από ρεύματα διαφυγής άλλων κατασκευαστών βρίσκονται ακόμα υπό
έλεγχο.
Στο σημείο αυτό θα πρέπει επίσης να ληφθεί υπόψη, ότι τα ρεύματα απελευθέρωσης μπορεί να
υπερβαίνουν ελαφρά (0 - 30%) το παραμένον ρεύμα μέτρησης της χρησιμοποιούμενης διάταξης
προστασίας από ρεύματα διαφυγής. Κατά παρέκκλιση από τις προϋποθέσεις που αναφέρονται στο
κεφάλαιο 2.2 «Αυτόματη απενεργοποίηση μέσω μιας διάταξης προστασίας από ρεύματα διαφυγής»
(Σελίδα 6) για τη χρήση μιας διάταξης προστασίας από ρεύματα διαφυγής, σε αυτή την περίπτωση
ισχύουν τα εξής:
Όταν , η διάταξη προστασίας από ρεύματα διαφυγής μπορεί να εξασφαλίζει προστασία
μέσω της αυτόματης απενεργοποίησης.
Αν δεν είναι δυνατή η χρήση των προτεινόμενων διατάξεων προστασίας από ρεύματα διαφυγής,
συνιστάται η χρήση άλλων μετατροπέων.
11. Tεχνική Πληροφορία Παραδείγματα υπολογισμού
SMA Solar Technology AG 11/12
(Χαρακτηριστικό B: Συντελεστής 5, Inenn του LS = 16 A => 5 x 16 A = 80 A).
• Με 230 V μπορεί να διαρρεύσουν 153 A μέσω του βρόχου σφάλματος ( ).
• Τα 153 A είναι παραπάνω από τα απαιτούμενα 80 A ρεύματος απελευθέρωσης του LS.
Ο LS απενεργοποιείται με ασφάλεια εντός του καθορισμένου χρόνου.
• Ο LS B16A αρκεί ως προστασία από τα σφάλματα για την έμμεση επαφή.
• Επειδή πρόκειται για μια αποθήκη, σε αυτή την περίπτωση θα πρέπει να εγκαθίσταται επιπλέον μια διάταξη
προστασίας από ρεύματα διαφυγής Τύπου A με μέγιστο παραμένον ρεύμα μέτρησης 300 mA. Αυτό είναι
απαραίτητο για λόγους προστασίας από πυρκαγιά, σύμφωνα με το DIN VDE 0100-482
(IEC 60364-4-42:2001-08).

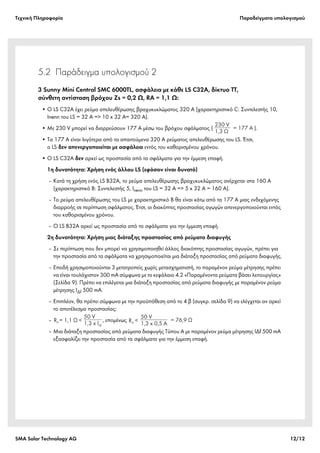

12. Tεχνική Πληροφορία Παραδείγματα υπολογισμού
SMA Solar Technology AG 12/12
5.2 Παράδειγμα υπολογισμού 2
3 Sunny Mini Central SMC 6000TL, ασφάλεια με κάθε LS C32A, δίκτυο TT,
σύνθετη αντίσταση βρόχου Zs = 0,2 Ω, RA = 1,1 Ω:
• Ο LS C32A έχει ρεύμα απελευθέρωσης βραχυκυκλώματος 320 A (χαρακτηριστικό C: Συντελεστής 10,
Inenn του LS = 32 A => 10 x 32 A= 320 A).
• Με 230 V μπορεί να διαρρεύσουν 177 A μέσω του βρόχου σφάλματος ( ).
• Τα 177 A είναι λιγότερα από τα απαιτούμενα 320 A ρεύματος απελευθέρωσης του LS. Έτσι,
ο LS δεν απενεργοποιείται με ασφάλεια εντός του καθορισμένου χρόνου.
• Ο LS C32A δεν αρκεί ως προστασία από τα σφάλματα για την έμμεση επαφή.
1η δυνατότητα: Χρήση ενός άλλου LS (εφόσον είναι δυνατό)
‒ Κατά τη χρήση ενός LS B32A, το ρεύμα απελευθέρωσης βραχυκυκλώματος ανέρχεται στα 160 A
(χαρακτηριστικό B: Συντελεστής 5, Inenn του LS = 32 A => 5 x 32 A = 160 A).
‒ Το ρεύμα απελευθέρωσης του LS με χαρακτηριστικό B θα είναι κάτω από τα 177 A μιας ενδεχόμενης
διαρροής σε περίπτωση σφάλματος. Έτσι, οι διακόπτες προστασίας αγωγών απενεργοποιούνται εντός
του καθορισμένου χρόνου.
‒ Ο LS B32A αρκεί ως προστασία από τα σφάλματα για την έμμεση επαφή.
2η δυνατότητα: Χρήση μιας διάταξης προστασίας από ρεύματα διαφυγής
‒ Σε περίπτωση που δεν μπορεί να χρησιμοποιηθεί άλλος διακόπτης προστασίας αγωγών, πρέπει για
την προστασία από τα σφάλματα να χρησιμοποιείται μια διάταξη προστασίας από ρεύματα διαφυγής.
‒ Επειδή χρησιμοποιούνται 3 μετατροπείς χωρίς μετασχηματιστή, το παραμένον ρεύμα μέτρησης πρέπει
να είναι τουλάχιστον 300 mA σύμφωνα με το κεφάλαιο 4.2 «Παραμένοντα ρεύματα βάσει λειτουργίας»
(Σελίδα 9). Πρέπει να επιλέγεται μια διάταξη προστασίας από ρεύματα διαφυγής με παραμένον ρεύμα
μέτρησης IΔf 500 mA.
‒ Επιπλέον, θα πρέπει σύμφωνα με την προϋπόθεση από το 4 β (συγκρ. σελίδα 9) να ελέγχεται αν αρκεί
το αποτέλεσμα προστασίας:
‒ , επομένως
‒ Μια διάταξη προστασίας από ρεύματα διαφυγής Τύπου A με παραμένον ρεύμα μέτρησης IΔf 500 mA
εξασφαλίζει την προστασία από τα σφάλματα για την έμμεση επαφή.
230 V
1,3 Ω
= 177 A
50 V
1,3 x I fΔ
RA Ω= 1,1 <
