ΘΕΡΜΑΝΣΗ / ΚΛΙΜΑΤΙΣΜΟΣ Mετρητής ενέργειας ΑΛΛΕΣ ΕΦΑΡΜΟΓΕΣ Αναλυτής ενέργειας με ένδειξη όλων των ηλεκτρικών παραμέτρων ΘΕΡΜΑΝΣΗ / ΚΛΙΜΑΤΙΣΜΟΣ ΦΩΤΙΣΜΟΣ Mετρητής ενέργειας Μείωση του κόστους λειτουργίας της εγκατάστασης

1. ΑΝΑΛΥΤΕΣ ΚΑΙ ΜΕΤΡΗΤΕΣ ΕΝΕΡΓΕΙΑΣ,
ΠΥΚΝΩΤΕΣ ΑΝΤΙΣΤΑΘΜΙΣΗΣ / MAΡΤΙΟΣ 2011
∆ιαχείριση ενέργειας
R
www.legrand.com.gr

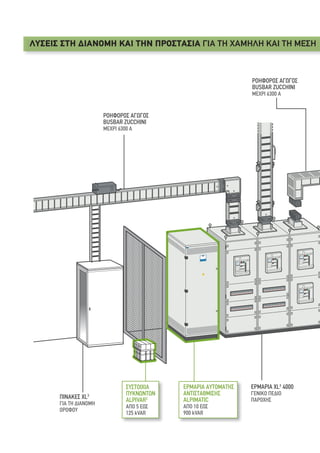

2. ΛΥΣΕΙΣ ΣΤΗ ∆ΙΑΝΟΜΗ ΚΑΙ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΓΙΑ ΤΗ ΧΑΜΗΛΗ ΚΑΙ ΤΗ ΜΕΣΗ
ΡΟΗΦΟΡΟΣ ΑΓΩΓΟΣ
BUSBAR ZUCCHINI
ΜΕΧΡΙ 6300 Α
ΡΟΗΦΟΡΟΣ ΑΓΩΓΟΣ
BUSBAR ZUCCHINI
ΜΕΧΡΙ 6300 Α
ΠΙΝΑΚΕΣ XL3
ΓΙΑ ΤΗ ∆ΙΑΝΟΜΗ
ΟΡΟΦΟΥ
ΕΡΜΑΡΙΑ XL3
4000
ΓΕΝΙΚΟ ΠΕ∆ΙΟ
ΠΑΡΟΧΗΣ
ΕΡΜΑΡΙΑ ΑΥΤΟΜΑΤΗΣ
ΑΝΤΙΣΤΑΘΜΙΣΗΣ
ALPIMATIC
AΠΟ 10 ΕΩΣ
900 kVAR
ΣΥΣΤΟΙΧΙΑ
ΠΥΚΝΩΝΤΩΝ
ALPIVAR2
ΑΠΟ 5 ΕΩΣ
125 kVAR

3. 1
ΤΑΣΗ
ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
ΧΥΤΟΡΗΤΙΝΗΣ ZUCCHINI
➔ Πλήρες σύστημα στη διανομή της ενέργειας με
αποτελεσματική προστασία της εγκατάστασης
➔ Προϊόντα και συστήματα με καινοτόμες λύσεις
για την ποιότητα και την εξοικονόμηση ενέργειας
ΑΝΤΙΣΤΑΘΜΙΣΤΕΣ
ΜΕΣΗΣ ΤΑΣΗΣ
ΕΩΣ 20000 kVAR
ΑΝΑΛΥΤΗΣ ΠΟΙΟΤΗΤΑΣ
ΕΝΕΡΓΕΙΑΣ
ΓΙΑ ΤΗΝ ΠΑΡΑΚΟΛΟΥΘΗΣΗ
ΚΑΙ ΤΗΝ ΚΑΤΑΓΡΑΦΗ ΤΗΣ
ΠΟΙΟΤΗΤΑΣ ΤΟΥ ∆ΙΚΤΟΥ

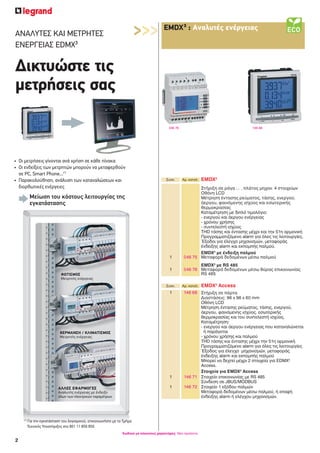

4. 2
Κωδικοί με κόκκινους χαρακτήρες: Νέα προϊόντα
EMDX³ : Αναλυτές ενέργειας
046 76
Συσκ. Αρ. καταλ. EMDX3
¶
Στήριξη σε ράγα 2 , πλάτος μηχαν. 4 στοιχείων
Οθόνη LCD
Μέτρηση έντασης ρεύματος, τάσης, ενεργού,
άεργου, φαινόμενης ισχύος και εσωτερικής
θερμοκρασίας
Καταμέτρηση με διπλό τιμολόγιο:
- ενεργού και άεργου ενέργειας
- χρόνου χρήσης
- συντελεστή ισχύος
ΤΗD τάσης και έντασης μέχρι και την 51η αρμονική
Προγραμματιζόμενο alarm για όλες τις λειτουργίες.
Έξοδοι για έλεγχο μηχανισμών, μεταφοράς
ένδειξης alarm και εκπομπής παλμού.
EMDX3
με ένδειξη παλμού
1 046 75 Μεταφορά δεδομένων μέσω παλμού
EMDX3
με RS 485
1 046 76 Μεταφορά δεδομένων μέσω θύρας επικοινωνίας
RS 485
ΑΝΑΛΥΤΕΣ ΚΑΙ ΜΕΤΡΗΤΕΣ
ΕΝΕΡΓΕΙΑΣ EDMX³
>>>
Οι μετρήσεις γίνονται ανά χρήση σε κάθε πίνακα•
Οι ενδείξεις των μετρητών μπορούν να μεταφερθούν•
σε PC, Smart Phone...(*)
Παρακολούθηση, ανάλυση των καταναλώσεων και•
διορθωτικές ενέργειες
∆ικτυώστε τις
μετρήσεις σας
146 68
Συσκ. Αρ. καταλ. EMDX3
Access
1 146 68 Στήριξη σε πόρτα
Διαστάσεις: 96 x 96 x 60 mm
Οθόνη LCD
Μέτρηση έντασης ρεύματος, τάσης, ενεργού,
άεργου, φαινόμενης ισχύος, εσωτερικής
θερμοκρασίας και του συντελεστή ισχύος.
Καταμέτρηση:
- ενεργού και άεργου ενέργειας που καταναλώνεται
ή παράγεται
- χρόνου χρήσης και παλμού
ΤΗD τάσης και έντασης μέχρι την 51η αρμονική
Προγραμματιζόμενο alarm για όλες τις λειτουργίες
Έξοδος για έλεγχο μηχανισμών, μεταφοράς
ένδειξης alarm και εκπομπής παλμού
Μπορεί να δεχτεί μέχρι 2 στοιχεία για EDMX3
¶
Access.
Στοιχεία για EMDX3
Access
1 146 71 Στοιχείο επικοινωνίας με RS 485
Σύνδεση σε JBUS/MODBUS
1 146 72 Στοιχείο 1 εξόδου παλμών
Μεταφορά δεδομένων μέσω παλμού, ή επαφή
ένδειξης alarm ή ελέγχου μηχανισμών.
ΘΕΡΜΑΝΣΗ / ΚΛΙΜΑΤΙΣΜΟΣ
Mετρητής ενέργειας
ΑΛΛΕΣ ΕΦΑΡΜΟΓΕΣ
Αναλυτής ενέργειας με ένδειξη
όλων των ηλεκτρικών παραμέτρων
ΘΕΡΜΑΝΣΗ / ΚΛΙΜΑΤΙΣΜΟΣ
ΦΩΤΙΣΜΟΣ
Mετρητής ενέργειας
Μείωση του κόστους λειτουργίας της
εγκατάστασης
(*)
Για την εγκατάσταση του λογισμικού, επικοινωνήστε με το Τμήμα
Τεχνικής Υποστήριξης στο 801 11 850 850

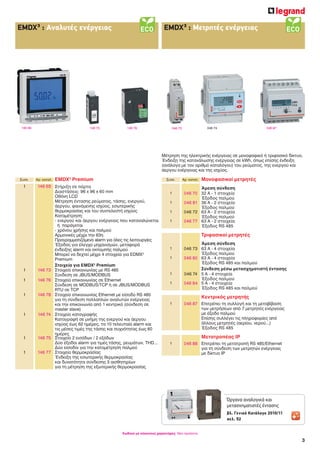

5. 3
Κωδικοί με κόκκινους χαρακτήρες: Νέα προϊόντα
EMDX³ : Αναλυτές ενέργειας
146 69
Συσκ. Αρ. καταλ. EMDX3
Premium
1 146 69 Στήριξη σε πόρτα
Διαστάσεις: 96 x 96 x 60 mm
Οθόνη LCD
Μέτρηση έντασης ρεύματος, τάσης, ενεργού,
άεργου, φαινόμενης ισχύος, εσωτερικής
θερμοκρασίας και του συντελεστή ισχύος
Καταμέτρηση:
- ενεργού και άεργου ενέργειας που καταναλώνεται
ή παράγεται
- χρόνου χρήσης και παλμού
Αρμονικές μέχρι την 63η
Προγραμματιζόμενο alarm για όλες τις λειτουργίες
Έξοδος για έλεγχο μηχανισμών, μεταφορά
ένδειξης alarm και εκπομπής παλμού
Μπορεί να δεχτεί μέχρι 4 στοιχεία για EDMX3
Premium
Στοιχεία για EMDX3
Premium
1 146 73 Στοιχείο επικοινωνίας με RS 485
Σύνδεση σε JBUS/MODBUS
1 146 76 Στοιχείο επικοινωνίας σε Ethernet
Σύνδεση σε MODBUS/TCP ή σε JBUS/MODBUS
RTU σε TCP
1 146 78 Στοιχείο επικοινωνίας Ethernet με είσοδο RS 485
για τη σύνδεση πολλαπλών αναλυτών ενέργειας
και την επικοινωνία από 1 κεντρικό (σύνδεση σε
master slave)
1 146 74 Στοιχείο καταγραφής
Καταγραφή σε μνήμη της ενεργού και άεργου
ισχύος έως 62 ημέρες, τα 10 τελευταία alarm και
τις μέσες τιμές της τάσης και συχνότητας έως 60
ημέρες
1 146 75 Στοιχείο 2 εισόδων / 2 εξόδων
Δύο έξοδοι alarm για τιμές τάσης, ρευμάτων, THD...
Δύο είσοδοι για την καταμέτρηση παλμού
1 146 77 Στοιχείο θερμοκρασίας
Ένδειξη της εσωτερικής θερμοκρασίας
και δυνατότητα σύνδεσης 3 αισθητηρίων
για τη μέτρηση της εξωτερικής θερμοκρασίας
EMDX³ : Μετρητές ενέργειας
046 74046 70 046 87
Συσκ. Αρ. καταλ. Μονοφασικοί μετρητές
Άμεση σύνδεση
1 046 70 32 A - 1 στοιχείο
Έξοδος παλμού
1 046 81 36 A - 2 στοιχεία
Έξοδος παλμού
1 046 72 63 A - 2 στοιχεία
Έξοδος παλμού
1 046 77 63 A - 2 στοιχεία
Έξοδος RS 485
Τριφασικοί μετρητές
Άμεση σύνδεση
1 046 73 63 A - 4 στοιχεία
Έξοδος παλμού
1 046 80 63 A - 4 στοιχεία
Έξοδος RS 485 και παλμού
Σύνδεση μέσω μετασχηματιστή έντασης
1 046 74 5 A - 4 στοιχεία
Έξοδος παλμού
1 046 84 5 A - 4 στοιχεία
Έξοδος RS 485 και παλμού
Κεντρικός μετρητής
1 046 87 Επιτρέπει τη συλλογή και τη μεταβίβαση
των μετρήσεων από 7 μετρητές ενέργειας
με έξοδο παλμού
Επίσης συλλέγει τις πληροφορίες από
άλλους μετρητές (αερίου, νερού...)
Έξοδος RS 485
Μετατροπέας IP
1 046 88 Επιτρέπει τη μετατροπή RS 485/Ethernet
για τη σύνδεση των μετρητών ενέργειας
με δίκτυο IP
Μέτρηση της ηλεκτρικής ενέργειας σε μονοφαφικό ή τριφασικό δίκτυο.
Ένδειξη της κατανάλωσης ενέργειας σε kWh, όπως επίσης ένδειξη
(ανάλογα με τον αριθμό καταλόγου) του ρεύματος, της ενεργού και
άεργου ενέργειας και της ισχύος.
146 73 146 78
Όργανα αναλογικά και
μετασχηματιστές έντασης
βλ. Γενικό Κατάλογο 2010/11
σελ. 52

6. 4

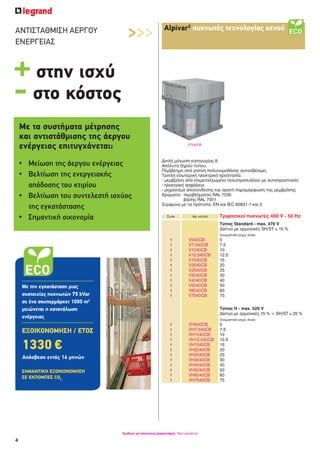

Κωδικοί με κόκκινους χαρακτήρες: Νέα προϊόντα
ΑΝΤΙΣΤΑΘΜΙΣΗ ΑΕΡΓΟΥ
ΕΝΕΡΓΕΙΑΣ
>>>
+ στην ισχύ
- στο κόστος
Με την εγκατάσταση μιας
συστοιχίας πυκνωτών 75 kVar
σε ένα σουπερμάρκετ 1000 m2
μειώνεται η κατανάλωση
ενέργειας
ΕΞΟΙΚΟΝΟΜΗΣΗ / ΕΤΟΣ
1330 €
ΣΗΜΑΝΤΙΚΗ ΕΞΟΙΚΟΝΟΜΗΣΗ
ΣΕ ΕΚΠΟΜΠΕΣ CO2
Απόσβεση εντός 16 μηνών
Alpivar2
πυκνωτές τεχνολογίας κενού
V7540CB
Διπλή μόνωση κατηγορίας ΙΙ.
Απόλυτα ξηρού τύπου.
Περίβλημα από ρητίνη πολυουρεθάνης αυτοσβέσιμη.
Τριπλή εσωτερική ηλεκτρική προστασία:
- μεμβράνη από επιμεταλλωμένο πολυπροπυλένιο με αυτοπροστασία
- ηλεκτρική ασφάλεια
- μηχανισμό αποσύνδεσης και ορατή παραμόρφωση της μεμβράνης
Χρώματα: περιβλήματος RAL 7035
βάσης RAL 7001
Σύμφωνα με τα πρότυπα: EN και IEC 60831-1 και 2
Συσκ Αρ. καταλ. Τριφασικοί πυκνωτές 400 V - 50 Hz
Τύπος Standard - max. 470 V
Δίκτυο με αρμονικές SH/ST ≤ 15 %
Ονομαστική ισχύς (kvar)
1 V540CB 5
1 V7.540CB 7.5
1 V1040CB 10
1 V12.540CB 12.5
1 V1540CB 15
1 V2040CB 20
1 V2540CB 25
1 V3040CB 30
1 V4040CB 40
1 V5040CB 50
1 V6040CB 60
1 V7540CB 75
Τύπος H - max. 520 V
Δίκτυο με αρμονικές 15 % < SH/ST ≤ 25 %
Ονομαστική ισχύς (kvar)
1 VH540CB 5
1 VH7.540CB 7.5
1 VH1040CB 10
1 VH12.540CB 12.5
1 VH1540CB 15
1 VH2040CB 20
1 VH2540CB 25
1 VH3040CB 30
1 VH4040CB 40
1 VH5040CB 50
1 VH6040CB 60
1 VH7540CB 75
Με τα συστήματα μέτρησης
και αντιστάθμισης της άεργου
ενέργειας επιτυγχάνεται:
Μείωση της άεργου ενέργειας•
Βελτίωση της ενεργειακής•
απόδοσης του κτιρίου
Βελτίωση του συντελεστή ισχύος•
της εγκατάστασης
Σημαντική οικονομία•

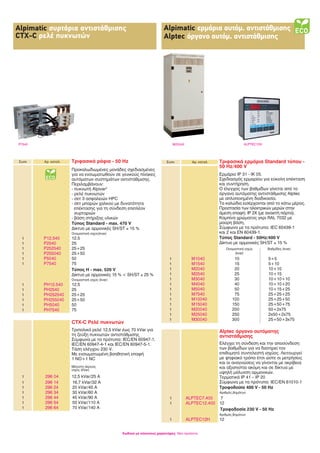

7. Alpimatic συρτάρια αντιστάθμισης
CTX-C ρελέ πυκνωτών
P7540
Συσκ Αρ. καταλ. Τριφασικά ράφια - 50 Hz
Προκαλωδιωμένες μονάδες σχεδιασμένες
για να ενσωματωθούν σε γενικούς πίνακες
αυτόματων συστημάτων αντιστάθμισης.
Περιλαμβάνουν:
- πυκνωτή Alpivar2
- ρελέ πυκνωτών
- σετ 3 ασφαλειών HΡC
- σετ μπαρών χαλκού με δυνατότητα
επέκτασης για τη σύνδεση επιπλέον
συρταριών
- βάση στήριξης υλικών
Τύπος Standard - max. 470 V
Δίκτυο με αρμονικές SH/ST ≤ 15 %
Ονομαστική ισχύς(kvar)
1 P12.540 12.5
1 P2540 25
1 P252540 25+25
1 P255040 25+50
1 P5040 50
1 P7540 75
Τύπος H - max. 520 V
Δίκτυο με αρμονικές 15 % < SH/ST ≤ 25 %
Ονομαστική ισχύς (kvar)
1 PH12.540 12.5
1 PH2540 25
1 PH252540 25+25
1 PH255040 25+50
1 PH5040 50
1 PH7540 75
Alpimatic ερμάρια αυτόμ. αντιστάθμισης
Alptec όργανο αυτόμ. αντιστάθμισης
M20040
Συσκ Αρ. καταλ. Τριφασικά ερμάρια Standard τύπου -
50 Hz/400 V
Ερμάριο IP 31 - IK 05.
Σχεδιασμός ερμαρίου για εύκολη επέκταση
και συντήρηση.
Ο έλεγχος των βαθμίδων γίνεται από το
όργανο αυτόματης αντιστάθμισης Alptec
με απλοποιημένη διαδικασία.
Τα καλώδια εισέρχονται από το κάτω μέρος.
Προστασία των ηλεκτρικών μερών στην
άμεση επαφή: ΙΡ 2Χ (με ανοικτή πόρτα).
Καμπίνα χρώματος γκρι RAL 7032 με
μαύρη βάση.
Σύμφωνα με τα πρότυπα: IEC 60439-1
και 2 και ΕΝ 60439-1.
Τύπος Standard - 50Hz/400 V
Δίκτυο με αρμονικές SH/ST ≤ 15 %
Ονομαστική ισχύς Βαθμίδες (kvar)
(kvar)
1 M1040 10 5+5
1 M1540 15 5+10
1 M2040 20 10+10
1 M2540 25 10+15
1 M3040 30 10+10+10
1 M4040 40 10+10+20
1 M5040 50 10+15+25
1 M7540 75 25+25+25
1 M10040 100 25+25+50
1 M15040 150 25+50+75
1 M20040 200 50+2x75
1 M25040 250 2x50+2x75
1 M30040 300 25+50+3x75
Alptec όργανο αυτόματης
αντιστάθμισης
Ελέγχει τη σύνδεση και την αποσύνδεση
των βαθμίδων για να διατηρεί τον
επιθυμητό συντελεστή ισχύος. Λειτουργεί
με ψηφιακό τρόπο έτσι ώστε οι μετρήσεις
και οι αναγνώσεις να γίνονται με ακρίβεια
και αξιοπιστία ακόμη και σε δίκτυα με
υψηλή μόλυνση αρμονικών.
Τερματικά ΙΡ 41 – ΙΡ 20
Σύμφωνα με τα πρότυπα: IEC/EN 61010-1
Τροφοδοσία 400 V - 50 Hz
Αριθμός βημάτων
1 ALPTEC7.400 7
1 ALPTEC12.400 12
Τροφοδοσία 230 V - 50 Hz
Αριθμός βημάτων
1 ALPTEC12H 12
ALPTEC12H
Κωδικοί με κόκκινους χαρακτήρες: Νέα προϊόντα
CTX-C Ρελέ πυκνωτών
Τριπολικά ρελέ 12,5 kVar έως 70 kVar για
τη ζεύξη πυκνωτών αντιστάθμισης
Σύμφωνα με τα πρότυπα: IEC/ΕΝ 60947-1,
IEC/ΕΝ 60947-4-1 και IEC/ΕΝ 60947-5-1.
Τάση ελέγχου 230 V.
Με ενσωματωμένη βοηθητική επαφή
1 NO+1 NC
Μέγιστη άεργος
ισχύς (kVar)
1 296 04 12,5 kVar/25 A
1 296 14 16,7 kVar/32 A
1 296 24 20 kVar/45 A
1 296 34 30 kVar/60 A
1 296 44 45 kVar/90 A
1 296 54 55 kVar/110 A
1 296 64 70 kVar/140 A
