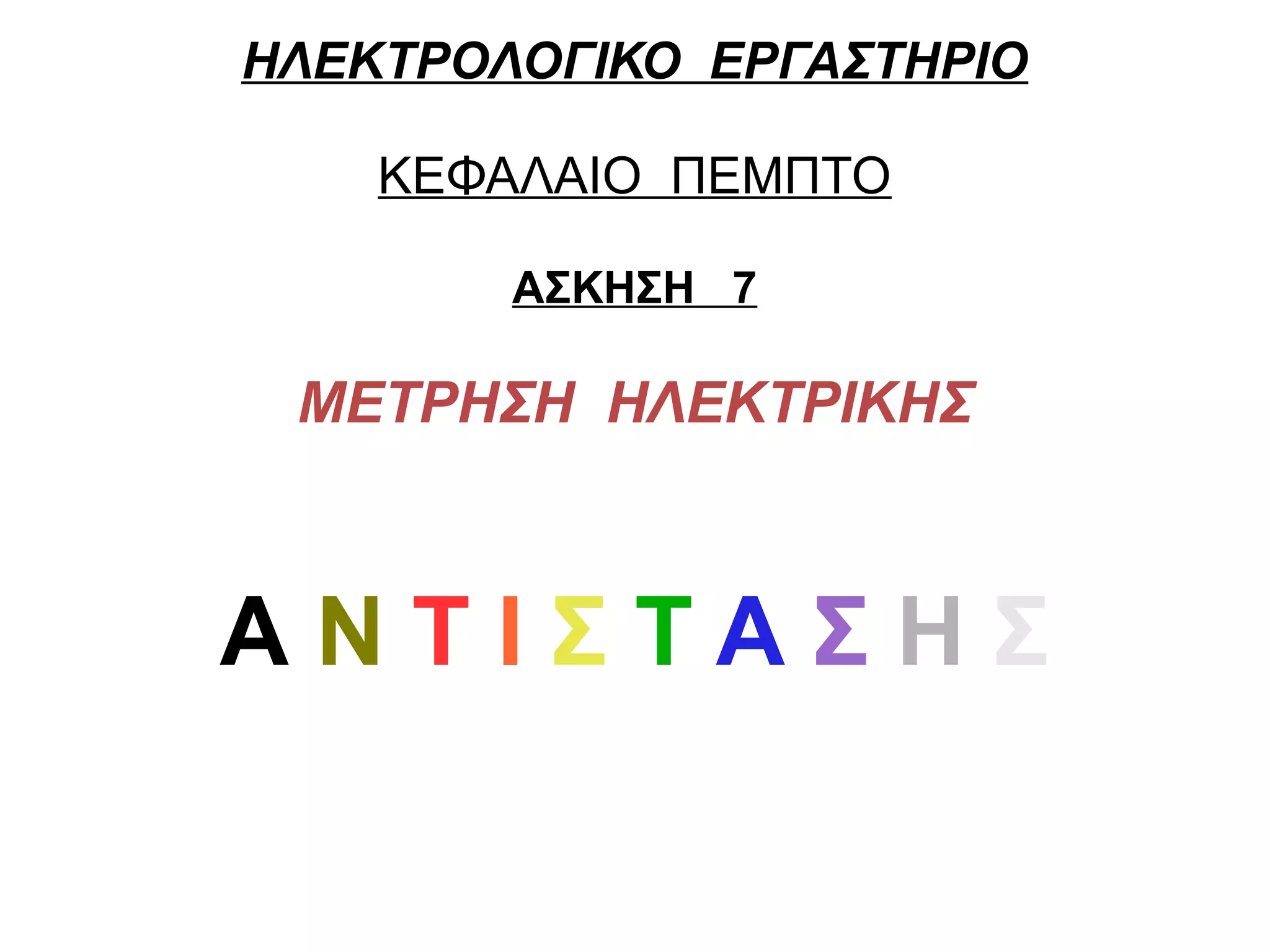

Μέτρηση Ηλεκτρικής Αντίστασης, Κεφ. 5ο, Ηλεκτρολογικό Εργαστήριο, ΕΠΑΛ (ΕΠΠΑΙΚ 2017-2018)

1. ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΕΡΓΑΣΤΗΡΙΟ
ΚΕΦΑΛΑΙΟ ΠΕΜΠΤΟ
ΑΣΚΗΣΗ 7
ΜΕΤΡΗΣΗ ΗΛΕΚΤΡΙΚΗΣ
Α Ν Τ Ι Σ Τ Α Σ Η Σ

2. Προηγούμενη Ενότητα
Τύποι Πολυμέτρων
Βασικές Μετρήσεις

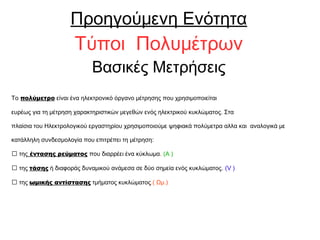

Το πολύμετρο είναι ένα ηλεκτρονικό όργανο μέτρησης που χρησιμοποιείται
ευρέως για τη μέτρηση χαρακτηριστικών μεγεθών ενός ηλεκτρικού κυκλώματος. Στα
πλαίσια του Ηλεκτρολογικού εργαστηρίου χρησιμοποιούμε ψηφιακά πολύμετρα αλλα και αναλογικά με
κατάλληλη συνδεσμολογία που επιτρέπει τη μέτρηση:
 της έντασης ρεύματος που διαρρέει ένα κύκλωμα. (Α )
 της τάσης ή διαφοράς δυναμικού ανάμεσα σε δύο σημεία ενός κυκλώματος. (V )
 της ωμικής αντίστασης τμήματος κυκλώματος.( Ωμ.)

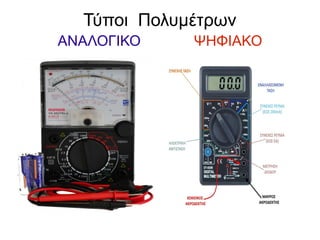

3. Τύποι Πολυμέτρων
ΑΝΑΛΟΓΙΚΟ ΨΗΦΙΑΚΟ

4. Στην Σημερινή Ενότητα:

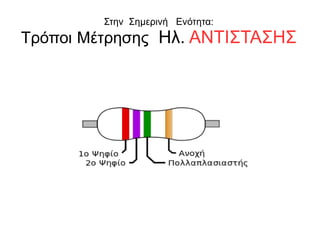

Τρόποι Μέτρησης Ηλ. ΑΝΤΙΣΤΑΣΗΣ

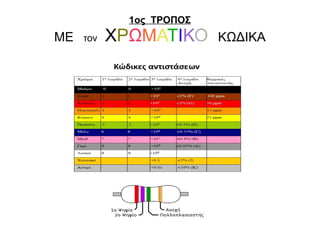

5. 1ος ΤΡΟΠΟΣ
ΜΕ τον ΧΡΩΜΑΤΙΚΟ ΚΩΔΙΚΑ

6. 2ος ΤΡΟΠΟΣ

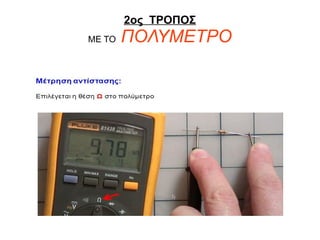

ΜΕ ΤΟ ΠΟΛΥΜΕΤΡΟ

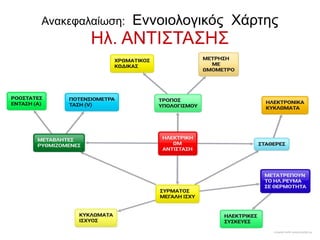

7. Ανακεφαλαίωση: Εννοιολογικός Χάρτης
Ηλ. ΑΝΤΙΣΤΑΣΗΣ

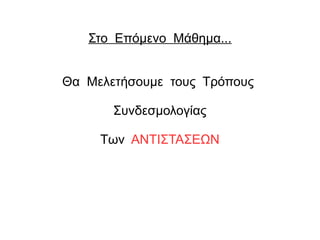

8. Στο Επόμενο Μάθημα...
Θα Μελετήσουμε τους Τρόπους
Συνδεσμολογίας
Των ΑΝΤΙΣΤΑΣΕΩΝ

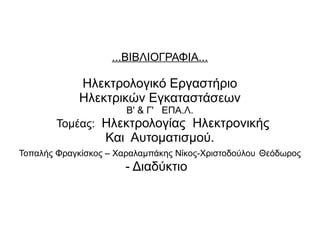

9. ...ΒΙΒΛΙΟΓΡΑΦΙΑ...
Ηλεκτρολογικό Εργαστήριο
Ηλεκτρικών Εγκαταστάσεων
Β' & Γ' ΕΠΑ.Λ.
Τομέας: Ηλεκτρολογίας Ηλεκτρονικής
Και Αυτοματισμού.
Τοπαλής Φραγκίσκος – Χαραλαμπάκης Νίκος-Χριστοδούλου Θεόδωρος
- Διαδύκτιο

10. Σας Ευχαριστώ.....
Καστρινάκης Γιώργος
ΔΕ01 04
