يتناول المخطط المعنون 'مخطط السقف المقلوب' تفاصيل تصميم نظام الإضاءة في الفضاءات المعمارية، مع التركيز على توزيع وحدات الإضاءة وكفاءتها. يستعرض المخطط أنواع الإضاءة المختلفة وكيفية تحديد أماكنها بما يتناسب مع احتياجات الفضاء. بالإضافة إلى ذلك، يتضمن المخطط معلومات حول ارتفاع السقف وأهمية الرموز المستخدمة في توضيح مواد الإضاءة.

1. ‫د‬.‫األنصاري‬ ‫ابراهيم‬ ‫أحمد‬
‫االضاءة‬ ‫مخطط‬
Lighting Plan

2. ‫المقلوب‬ ‫السقف‬ ‫مخطط‬ ‫و‬ ‫االضاءة‬ ‫مخطط‬
‫المقلوب‬ ‫السقف‬ ‫مخطط‬Reflected Ceiling Plan
‫المروحة‬ ‫و‬ ‫االضاءة‬ ‫وحدات‬ ‫مثل‬ ‫بالسقف‬ ‫الموجودة‬ ‫العناصر‬ ‫كل‬ ‫يظهر‬
‫االطفاء‬ ‫وحدات‬ ‫و‬ ‫الخروج‬ ‫عالمات‬ ‫و‬ ‫االنذار‬ ‫وجهاز‬(fire sprinkler)
‫السقف‬ ‫نوع‬ ‫و‬ ‫السقف‬ ‫ارتفاع‬ ‫تحديد‬ ‫المهم‬.

3. ‫االضاءة‬ ‫مخطط‬
‫سواء‬ ‫المعماري‬ ‫بالفراغ‬ ‫الموجودة‬ ‫االضاءة‬ ‫وحدات‬ ‫كل‬ ‫يظهر‬
‫بالسقف‬ ‫كانت‬,‫االرض‬ ‫او‬ ‫الحائط‬ ‫على‬.

4. ‫االضاءة‬ ‫تصميم‬ ‫قواعد‬
‫بالتساوي‬ ‫بالمكان‬ ‫االضاءة‬ ‫وحدات‬ ‫توزيع‬(evenly)

5. ‫االضاءة‬ ‫تصميم‬ ‫قواعد‬
‫االضاءة‬ ‫وحدة‬ ‫نوع‬ ‫تحديد‬

6. ‫االضاءة‬ ‫تصميم‬ ‫قواعد‬
‫حجم‬ ‫و‬ ‫نوع‬ ‫لمعرفة‬ ‫االضاءة‬ ‫مخطط‬ ‫في‬ ‫دالة‬ ‫رموز‬ ‫استخدام‬ ‫يتم‬
‫االضاءة‬.
Spot light Recessed down light

7. ‫االضاءة‬ ‫تصميم‬ ‫قواعد‬
‫االثاث‬ ‫لموقع‬ ً‫تبعا‬ ‫االضاءة‬ ‫وحدات‬ ‫توزيع‬.
‫الحائط‬ ‫مسح‬ ‫اضاءة‬(wall washing)

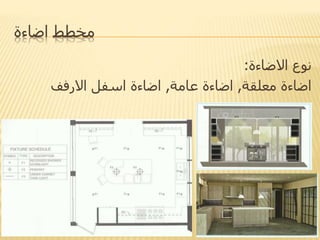

8. ‫اضاءة‬ ‫مخطط‬
‫االضاءة‬ ‫نوع‬:
‫معلقة‬ ‫اضاءة‬,‫عامة‬ ‫اضاءة‬,‫االرفف‬ ‫اسفل‬ ‫اضاءة‬

9. ‫اجتماعات‬ ‫غرفة‬ ‫اضاءة‬ ‫مخطط‬

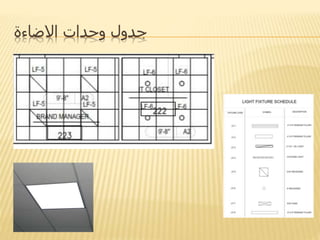

10. ‫االضاءة‬ ‫وحدات‬ ‫جدول‬

11. ‫السقف‬ ‫و‬ ‫االضاءة‬

12. ‫العمل‬ ‫في‬ ‫المطلوب‬
‫السقف‬ ‫ارتفاع‬ ‫تحديد‬
‫بالمكان‬ ‫المستخدمة‬ ‫االضاءة‬ ‫وحدات‬ ‫تحديد‬
‫عامة‬ ‫اضاءة‬,‫حائط‬ ‫اضاءة‬,‫مخفية‬ ‫و‬ ‫ارضية‬ ‫اضاءة‬
•‫االضاءة‬ ‫نوع‬ ‫يبين‬ ‫لالضاءة‬ ‫جدول‬ ‫عمل‬
3M

13. ‫االضاءة‬ ‫جدول‬

14. ‫الخاصة‬ ‫االحتياجات‬ ‫ذوي‬ ‫حمام‬

15. ‫الداخلية‬ ‫الحوائط‬

16. INTERIOR DESIGN PRESENTATION BOARD
‫فرخ‬ ‫نصف‬ ‫لوحتين‬50/70‫او‬ ‫اسود‬ ‫لونها‬ ‫خلفية‬
‫المصممة‬ ‫اختيار‬
