ΟΙΚΟΔΟΜΙΚΗ - ΚΕΦΑΛΑΙΟ2: ΕΠΙΧΡΙΣΜΑΤΑ
ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΔΕΥΤΕΡΟΥ ΚΕΦΑΛΑΙΟΥ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΟΙΚΟΔΟΜΙΚΗΣ ΤΗΣ Γ΄ΤΑΞΗΣ ΕΠΑΛ ΤΟΥ ΤΟΜΕΑ ΔΟΜΙΚΩΝ ΕΡΓΩΝ, ΔΟΜΗΜΕΝΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ
More Related Content
Similar to ΟΙΚΟΔΟΜΙΚΗ - ΚΕΦΑΛΑΙΟ2: ΕΠΙΧΡΙΣΜΑΤΑ
ΟΙΚΟΔΟΜΙΚΗ - ΚΕΦΑΛΑΙΟ2: ΕΠΙΧΡΙΣΜΑΤΑ
- 1.
- 2. ΟΡΙΣΜΟΙ ΚΟΝΙΑΜΑ: ονομάζεται τομείγμα νερού, άμμου ή μαρμαρόσκονης και μιας συνδετικής (συγκολλητικής) ύλης, που είναι συνήθως τσιμέντο, ασβέστης ή ρητίνη. ΕΠΙΧΡΙΣΜΑ: ονομάζεται η επικάλυψη των δομικών στοιχείων με ειδικά κονιάματα. ΑΡΜΟΛΟΓΗΜΑ: ονομάζουμε την κάλυψη των αρμών με κονιάματα.
- 3. ΛΟΓΟΙ ΧΡΗΣΗΣ ΕΠΙΧΡΙΣΜΑΤΩΝ Προστασία τωνδομικών στοιχείων από τις φθορές Καλύτερη αρχιτεκτονική εμφάνιση Με ανάμειξη στεγανωτικών υλικών εξυπηρετούν ειδικούς σκοπούς. (στεγανώσεις δεξαμενών, μόνωση κ.ά.)
- 4.
- 5. ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΥΛΙΚΑ ΚΟΝΙΑΜΑΤΩΝ Θηραϊκή γη Χημικάπρόσμεικτα (στεγανοποιητές, πλαστικοποιητές κ.ά.) Χρωστικές Τεχνητές ίνες (γυαλιού ή συνθετικές)
- 6. ΤΥΠΟΙ ΚΟΝΙΑΜΑΤΩΝ Ανάλογα μετον τρόπο που στεγανοποιούνται (υδραυλικά, αερακτικά) Ανάλογα με τη χρησιμοποιούμενη κονία (υδραυλικά, αερακτικά, οργανικά, ειδικά) Ανάλογα με τη μηχανική τους αντοχή (χαμηλής, μέτριας και υψηλής αντοχής)
- 7. ΣΩΣΤΗ ΕΦΑΡΜΟΓΗ ΕΠΙΧΡΙΣΜΑΤΩΝ Πρώτα τοποθετούνταιοι κάσες και οι ηλεκτρομηχανολογικές εγκαταστάσεις και μετά εφαρμόζονται τα επιχρίσματα. Εφαρμογή αφού ξεραθεί καλά το κονίαμα της τοιχοποιίας. Πριν από την εφαρμογή, ο τοίχος πρέπει να καθαρίζεται από τα ξένα σώματα και να βρέχεται. Οι αρμοί των τούβλων πρέπει να εμβαθύνονται κατα 10 χιλιοστά περίπου. Αλλιώς γίνεται αστάρωμα.
- 8. Κάθε επόμενη στρώσηπρέπει να είναι πιο ανίσχυρη από την προηγούμενη. Πρέπει να αποφεύγεται η θαλλάσια άμμος. Ο ασβέστης πρέπει να έχει ''σβηστεί'' 2-3 εβδομάδες πριν από την χρήση. Για λεπτόκκοκα αδρανή, οι στρώσεις πρέπει να είναι πιο λεπτές. Η κάθε στρώση πρέπει να στεγνώνει καλά. Σε ορισμένες περιπτώσεις πρέπει να χρησιμοποιείται μεταλλικός οπλισμός. (πλέγμα - κοτετσόσυρμα)
- 9. Οι γωνίες πρέπεινα είναι κατακόρυφες, ευθύγραμμες και να προστατεύονται από χτυπήματα. Ο σοβάς ειδικά στο κάτω μέρος πρέπει να είναι απόλυτα επίπεδος. Μια πρόσοψη πρέπει να επιχρίεται όσο το δυνατόν χωρίς διακοπή εργασίας. Καλύτερες εποχές η άνοιξη και το φθινόπωρο. Σε μεγάλα ύψη να λαμβάνονται τα μέτρα ασφαλείας. Η εφαρμογή να γίνεται από έμπειρους και ειδικευμένους τεχνίτες.
- 10.
- 11.
- 12. ΠΡΟΕΡΓΑΣΙΑ ΕΠΙΦΑΝΕΙΑΣ ΕΦΑΡΜΟΓΗΣ Πρέπει ναείναι καθαρή. (χωρίς σκόνες, χρώματα, λιπαρές ουσίες, κατάλυπα ξυλοτύπων, μύκητες, φυτά κ.ά.) Οι αρμοί μεταξύ των τούβλων ή άλλων λίθων, πρέπει να μην είναι γεμισμένοι μέχρι το χείλος και να καθαρίζονται με συρματόβουρτσα. Η επιφάνεια να υγραίνεται όσο χρειάζεται.
- 13. ΕΦΑΡΜΟΓΗ ΤΟΥ ΚΟΝΙΑΜΑΤΟΣ Χειρωνακτικά (μεπίεση και επίστρωση με το μυστρί) Μηχανικά (με πέταγμα με ειδικές μηχανές και κατόπιν επίστρωση)
- 14.
- 15.

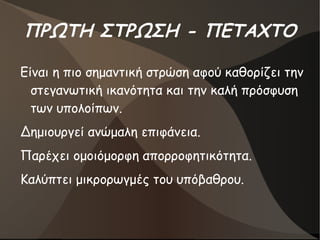

- 16. ΠΡΩΤΗ ΣΤΡΩΣΗ -ΠΕΤΑΧΤΟ Είναι η πιο σημαντική στρώση αφού καθορίζει την στεγανωτική ικανότητα και την καλή πρόσφυση των υπολοίπων. Δημιουργεί ανώμαλη επιφάνεια. Παρέχει ομοιόμορφη απορροφητικότητα. Καλύπτει μικρορωγμές του υπόβαθρου.
- 17. Το κονίαμα πρέπεινα πήζει γρήγορα και να περιέχει τσιμέντο και άμμο σε αναλογία 1:3 ή 1:4 . Δεν επαλείφεται πάνω στην επιφάνεια, αλλα εκτινάσσεται έτσι ώστε να δημιουργηθεί ανώμαλη επιφάνεια. Έχει πάχος το πολύ 5 χιλιοστά. Δεν πρέπει να στεγνώσει γρήγορα. Πρέπει να προστατεύεται από τη βροχή.
- 18. ΔΕΥΤΕΡΗ ΣΤΡΩΣΗ - ΛΑΣΠΩΜΑ Καθορίζειτην τελική επιφάνεια των σοβάδων. Πριν ξεκινήσουμε το λάσπωμα, πρέπει να καταβρέξουμε το πεταχτό. Το πάχος ποικίλλει. (αργολιθοδομές 2-3 εκ., πλινθοδομές 1-1,5 εκ., οροφές 12 χιλ.) Η επιφάνεια πρέπει να είναι όσο το δυνατόν πιο ομαλή.
- 19. Χρησιμοποιείται ασβεστοτσιμεντοκονίαμα με μικρόποσοστό τσιμέντου. Η στρώση αυτή γίνεται για την εξομάλυνση του υπόβαθρου, οπότε πρέπει να είναι απόλυτα επίπεδη και κατακόρυφη. Αυτό επιτυγχάνεται με την βοήθεια οδηγών. Οι οδηγοί αυτοί είναι κατακόρυφες λωρίδες από το ίδιο κονίαμα και με πάχος τόσο όσο το επιθυμητό τελικό πάχος της στρώσης αυτής. Κατασκευάζονται ανά 1 μέτρο.
- 20. ΠΕΡΙΓΡΑΦΗ ΚΑΤΑΣΚΕΥΗΣ ΟΔΗΓΩΝ Τεντώνουμε 2ράμματα οριζόντια, το ένα κοντά στην οροφή και το άλλο κοντά στο δάπεδο. Με το νήμα της στάθμης ελέγχουμε αν βρίσκονται στο ίδιο κατακόρυφο επίπεδο, το οποίο εφάπτεται με τις κάσες των κουφωμάτων. (τελική επιφάνεια επιχρίσματος) Τεντώνουμε ανα 1 – 1,5 μέτρο κατακόρυφα ράμματα και στα άκρα τους τοποθετούμε λάσπη με το μυστρί (τάκους). Η λάσπη πρέπει να εφάπτεται με τα ράμματα.
- 21. Αφαιρούμε τα ράμματακαι κατασκευάζουμε τους οδηγούς σε κάθε κατακόρυφη στήλη (λωρίδες λασπώματος πλάτους 15 εκ.), που διαμορφώνονται με τη βοήθεια ενός πήχη. Αφού πήξει το κονίαμα των οδηγών, συμπληρώνουμε με κονίαμα τις μεταξύ επιφάνειες με το μυστρί και το φραγκόφτυαρο ή με αντλία. Με τη βοήθεια ενός αλουμινένιου πήχη επεξεργαζόμαστε τις επιφάνειες ώστε να έρθουν στο επίπεδο των οδηγών.
- 22. Στα επιχρίσματα οροφώνδεν κατασκευάζονται οδηγοί. Η επίστρωση γίνεται με πίεση με το μυστρί και με έναν πήχη μήκους 2,5-3 μέτρων. Για την κατασκευή εξωτερικών γωνιών τοποθετούμε πήχη κατακόρυφο που να εξέχει όσο το πάχος των οδηγών. Όταν το λάσπωμα γίνεται σε 2 ή 3 στρώσεις, η κάθε μια πρέπει να είναι λεπτότερη από την άλλη και πρέπει να εφαρμόζονται με πίεση, ώστε να μην εγκλωβίζεται αέρας. Όταν το λάσπωμα αρχίζει να πήζει, χαράζονται κυματιστές οριζόντιες γραμμές.
- 23. ΤΡΙΤΗ ΣΤΡΩΣΗ –ΨΙΛΟ Ή ΜΑΡΜΑΡΟ Αυτή η στρώση δίνει την τελική εμφάνιση του τοίχου. Έχει ελάχιστο πάχος. (3-7 χιλιοστά) Το αδρανές που χρησιμοποιούμε είναι λεπτόκοκκη άμμος ή μαρμαρόσκονη. Χρησιμοποιείραι ασβεστοκονίαμα με αναλογία ασβέστη/άμμου 1:2 – 1:2,5. Πρώτα καθαρίζουμε και καταβρέχουμε το λάσπωμα.
- 24. Γίνεται σε 2φάσεις: πρώτα επιστρώνεται το κονίαμα σε λεπτό πάχος με τη βοήθεια σανίδας (τριβίδι) και μετά αφού αρχίσει να ''τραβάει'', τρίβεται με το ψιλό τριβίδι μέχρι να γίνει πολύ ομαλή επιφάνεια.
- 25. ΠΑΤΗΤΑ Εφαρμόζονται και αυτάσε 3 στρώσεις. (Πεταχτό - λάσπωμα – πατητό). Μπορεί όμως να περιοριστεί και σε 2 (πεταχτό και πατητό). Οι 2 πρώτες στρώσεις είναι ίδιες με τα τριφτά. Στην τρίτη το κονίαμα δεν τρίβεται με το τριβίδι, αλλά συμπιέζεται με το μυστρί. Συνήθως γίνονται με τσιμεντοκονίαμα σε όλες τις στρώσεις. Εκτελούνται όταν θέλουμε εντελώς λεία επιφάνεια ή όταν θέλουμε να γίνει στεγανοποίηση της επιφάνειας.
- 26. ΠΕΤΑΧΤΑ Διακρίνονται σε: Κοινά για τοίχουςδευτερεύουσας σημασίας, σε 1 ή 2 στρώσεις 1 ως 2 εκ. η καθεμιά. Γίνονται με ασβεστοκονίαμα αναλογίας ασβέστη/άμμου 1:2-2,5 με λίγο τσιμέντο. Προσόψεων γίνονται σε 3 στρώσεις(οι 2 πρώτες όπως τα τριφτά ενώ η τρίτη εκτινάσσεται όπως περίπου η πρώτη). Το λάσπωμα γίνεται με ασβεστοκονίαμα αναλογίας 1:3 και το πεταχτό με τσιμεντοκονίαμα αναλογίας 1:3.
- 27. ΤΡΑΒΗΧΤΑ Γίνονται σε 3στρώσεις ίδιες με τα τριφτά, αλλά όταν το κονίαμα της τρίτης είναι ακόμα νωπό, ειδικός τεχνίτης χαράζει κατακόρυφες γραμμές με μεταλλικό χτένι. Χρειάζεται προσοχή ώστε η επιφάνεια να βγει ομοιόμορφη και η εργασία πρέπει να γίνει γρήγορα πρίν πήξει το κονίαμα.
- 28. ΑΡΤΙΦΙΣΙΕΛ Γίνονται σε 3στρώσεις πάντοτε με τσιμεντοκονίαμα. (οι 2 πρώτες αναλογίας 1:2 ή 1:3 και η τρίτη με τσιμεντομαρμαροκονίαμα αναλογίας 1:2 ή 1:3 ή 1:4) Οι 2 πρώτες είναι όπως των τριφτών. Στο λάσπωμα χαράζονται με το μυστρί πυκνές γραμμές για να συγκρατηθεί καλύτερα η τρίτη στρώση η οποία έχει πάχος 2 εκ. και δέχεται χτυπήματα λόγω λάξευσης. Δύσκολα βάφονται μετά, οπότε αποκτούν την επιθυμητή απόχρωση με προσθήκη χρωστικών στην μαρμαροκονία.

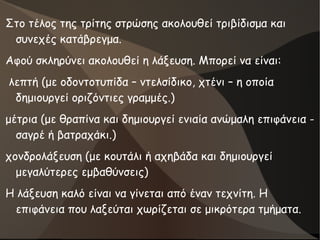

- 29. Στο τέλος τηςτρίτης στρώσης ακολουθεί τριβίδισμα και συνεχές κατάβρεγμα. Αφού σκληρύνει ακολουθεί η λάξευση. Μπορεί να είναι: λεπτή (με οδοντοτυπίδα – ντελσίδικο, χτένι – η οποία δημιουργεί οριζόντιες γραμμές.) μέτρια (με θραπίνα και δημιουργεί ενιαία ανώμαλη επιφάνεια - σαγρέ ή βατραχάκι.) χονδρολάξευση (με κουτάλι ή αχηβάδα και δημιουργεί μεγαλύτερες εμβαθύνσεις) Η λάξευση καλό είναι να γίνεται από έναν τεχνίτη. Η επιφάνεια που λαξεύται χωρίζεται σε μικρότερα τμήματα.
- 30.
- 31. ΚΗΛΙΔΕΣ Οφείλονται στην υγρασίααπό τα νερά της βροχής, από στάσιμα νερά ή από κάποια βλάβη. Εμφανίζονται στα συμπαγή στηθαία, σε ακάλυπτους ή εκτεθειμένους τοίχους ή σε οροφές. Υπάρχει πιθανότητα καταστροφής της μόνωσης από της εισχώρηση του νερού από μικρορωγμές. Εάν το νερό ήταν χημικά καθαρό η υγρασία δεν θα παρουσίαζε κηλίδα.
- 33. ΜΕΤΡΑ ΠΡΟΣΤΑΣΙΑΣ Επικάλυψη τωνεπάνω επιφανειών των στηθαίων με πλάκες που να επικαλύπτουν την τοιχοποιία και από τις 2 μεριές και να έχουν ποταμούς. Οι ποδιές των παραθύρων πρέπει να προεξέχουν τουλάχιστον 3 εκ. και να έχουν νεροσταλάκτη.
- 35. ΕΠΙΣΚΕΥΕΣ Ο αποχρωματισμός γίνεταιμε βούρτσισμα και καθαρισμό της επιφάνειας με αμμωνία ή κάποιο άλλο οξύ. Ακολουθεί στέγνωμα και στεγανοποίηση του τοίχου. Αν έχουν δημιουργηθεί μικροοργανισμοί (βρύα και λειχήνες) απαιτείται και πλύσιμο με αραιό διάλυμα χλωρίνης ή με ειδικό μυκητοκτόνο.
- 36. ΕΠΑΝΘΙΣΜΑΤΑ Αιτία είναι ηυγρασία σε συνδυασμό με ύπαρξη αλάτων. Τα άλατα μεταφέρονται με το νερό και όταν αυτό εξατμίζεται μένει το επάνθισμα. Εμφανίζονται με τη μορφή αραιού λευκού χνουδιού είτε με μορφή μικρών φυσαλίδων αν τα άλατα είναι αμμωνιακά και τότε αναπτύσσονται μικροοργανισμοί (νιτροβακτηρίδια).
- 37. ΕΠΙΣΚΕΥΕΣ Μόνο με στεγανοποίησητου δομικού στοιχείου. Αν υπάρχουν νιτροβακτηρίδια, πρέπει πρώτα να τριφτεί το επίχρισμα και να απολυμανθεί (με γαλαζόπετρα). Για να μην εμφανιστούν επανθίσματα, πρέπει να αποφεύγονται υλικά που περιέχουν διαλυτά άλατα.
- 38. ΡΗΓΜΑΤΑ Επιτρέπουν την διείσδυσητου νερού και έτσι: μειώνεται η θερμομονωτική ικανότητα του τοίχου αποσαθρώνεται το υλικό κατασκευής του υπάρχει ο κίνδυνος σχηματισμού παγετού μέσα στα δομικά υλικά.
- 39. ΕΙΔΗ ΡΩΓΜΩΝ 1)από λάθησύστασης και κατασκευής του επιχρίσματος (χρήση πολύ ψιλής άμμου,ύπαρξη αλάτων, επίστρωση παχιών στρώσεων, γρήγορο στέγνωμα επιχρίσματος) με τριχοειδή μορφή και μικρό βάθος. 2)από κακό υπόστρωμα – τοιχοποιία (παρουσία υγρασίας τοιχοποιίας, κακό αρμολόγημα, διαφορετικά υλικά και συντελεστές αγωγιμότητας), με μορφή γεωμετρικών σχημάτων που ακολουθούν το σενάζ και τις κάσες των ανοιγμάτων. 3)από μη μόνιμες εξωτερικές δυνάμεις (θλιπτικές και εφελκυστικές τάσεις στα κατακόρυφα δομικά στοιχεία, καθίζηση εδάφους, κραδασμοί, σεισμοί) με μορφή τεθλασμένης γραμμής.
- 41. ΕΠΙΣΚΕΥΕΣ Διευρύνουμε τις ρωγμές,απομακρύνονται και καθαρίζονται τα αποσαθρωμένα τμήματα του επιχρίσματος και καταβρέχεται η επιφάνεια. Ακολουθεί η επίστρωση του νέου επιχρίσματος: 1η κατηγορία: αρκεί μια επάλειψη σε 2 στρώσεις. 2η κατηγορία: οι ρωγμές γεμίζουν με ειδικό κονίαμα υπό πίεση που έχει στεγανωτικές ιδιότητες. 3η κατηγορία: οι ρωγμές γεμίζουν με ειδικό κονίαμα υπό πίεση που έχει στεγανωτικές ιδιότητες και αφού στεγνώσει, γίνεται επάλειψη με ειδικό γαλάκτωμα. Πριν στεγνώσει το γαλάκτωματοποθετείται ειδικός πλαστικός οπλισμός και καλύπτεται ολόκληρος ο τοίχος με 2 στρώσεις γαλακτώματος.
- 42. ΑΠΟΦΛΟΙΩΣΕΙΣ Αιτία των αποφλοιώσεωνείναι η υγρασία, η κακή ποιότητα κατασκευής του επιχρίσματος ή η κακή ποιότητα των υλικών. Εμφανίζεται με τη μορφή αποκόλλησης (φούσκωμα). Εκτείνεται είτε μόνο στην τελευταία στρώση, είτε σε όλο το πάχος του επιχρίσματος.
- 44. ΕΠΙΣΚΕΥΗ Πρώτα αφαιρείται τοεπίχρισμα στα σημεία της βλάβης. Τα σημεία εντοπίζονται με κατα τόπους χτυπήματα.Η αφαίρεση γίνεται με σκερπάνι, μυστρί ή σπάτουλα. Καθαρίζουμε το υπόστρωμα και τους αρμούς. Η επιφάνεια πρέπει να γίνει τραχειά. Βρέχουμε την επιφάνεια. Κατασκευάζουμε το νέο επίχρισμα με οδηγούς το περίγραμμα της περιοχής.
