ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ ΤΡΙΤΟΥ ΚΕΦΑΛΑΙΟΥ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΟΙΚΟΔΟΜΙΚΗΣ ΤΗΣ Γ΄ΤΑΞΗΣ ΕΠΑΛ ΤΟΥ ΤΟΜΕΑ ΔΟΜΙΚΩΝ ΕΡΓΩΝ, ΔΟΜΗΜΕΝΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ
ΟΡΙΣΜΟΙ
●
ΠΑΤΩΜΑ: είναι φέρονστοιχείο του οποίου η
επάνω επιφάνεια δεν είναι ομαλή και
εμφανίσιμη ώστε να χρησιμοποιηθεί.
●
ΔΑΠΕΔΟ: είναι η τελική επικάλυψη των
οριζόντιων κατασκευών (πατωμάτων) στον
εσωτερικό και στον εξωτερικό χώρο των
κτιρίων.
3.
ΛΟΓΟΙ ΧΡΗΣΗΣ ΔΑΠΕΔΩΝ
●
Προστασίαπατώματος από τις φθορές και τα
καιρικά φαινόμενα.
●
Δημιουργία καλαίσθητης εμφάνισης στο χώρο.
●
Προσφορά στρώσης ανάλογης με τη λειτουργία
και τη χρήση του χώρου.
4.
ΚΡΙΤΗΡΙΑ ΕΠΙΛΟΓΗΣ
ΔΑΠΕΔΟΥ
●
Αντοχή
●
Πρόσφυση –συνεργασία με τη φέρουσα
κατασκευή
●
Κόστος κατασκευής – συντήρηση – καθαρισμός
●
Ασφάλεια – ολισθηρότητα
●
Εμφάνιση τελικής επιφάνειας
●
Μονωτικές ικανότητες
●
Ένταξη μηχανολογικών εγκαταστάσεων
5.
ΕΙΔΗ ΔΑΠΕΔΩΝ
●
ΦΥΣΙΚΑ
το υλικότο παίρνουμε από τη φύση και το
χρησιμοποιούμε μετά από επεξεργασία.
●
ΒΙΟΜΗΧΑΝΙΚΑ
προϊόντα βιομηχανικής παρασκευής με πολύ
καλά τεχνικά χαρακτηριστικά.
●
ΧΥΤΑ
ρευστό υλικό που στερεοποιείται μετά την
επίστρωση.
6.
ΤΡΟΠΟΣ ΤΟΠΟΘΕΤΗΣΗΣ
ΔΑΠΕΔΩΝ
●
Τα δάπεδαεπιστρώνονται μετά από την τοποθέτηση
των κασών και μετά την ολοκλήρωση των
επιχρισμάτων.
●
Αρχικά ελέγχουμε την οριζοντιότητα του πατώματος
(λήψη στάθμης – υψόμετρο). Το τελικό ύψος της
επίστρωσης προκύπτει από το μεγαλύτερο πάχος
των δαπέδων που θα χρησιμοποιήσουμε.
●
Σημείο εκκίνησης της επίστρωσης αποτελεί συνήθως
το κατωκάσι της πόρτας του ανελκυστήρα, ενώ για
τις επιφάνειες με κλίση, τα σιφόνια.
7.
ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ
●
Αρχικά οτεχνίτης βάζει σημάδι σε μια
εξωτερική ψευτόκασα σε ύψος 1 μέτρου.
●
Με το αλφαδολάστιχο μεταφέρει το σημάδι
περιμετρικά στο χώρο.
●
Καθορίζει την ακριβή ενιαία στάθμη όλου του
χώρου και τη σημειώνει σε όλες τις κάσες.
●
Τοποθετεί τα κατωκάσια (πάχους 3 εκ.) στις
μπαλκονόπορτες έτσι ώστε να έχουν όλα το
ίδιο τελικό ύψος.
8.
ΔΑΠΕΔΑ ΑΠΟ
ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΑ
●
Είναι απότις πιο απλές μορφές επίστρωσης και
εφαρμόζονται σε εξωρερικούς χώρους, σε χώρους με
καταπονήσεις, σε βοηθητικούς χώρους και σαν
υπόστρωμα.
●
Τα υλικά κατασκευής τους είναι τσιμέντο, άμμος
(συνήθως πλυμένη άμμο θαλάσσης!) και νερό.
Συνήθης αναλογία τσιμέντου/άμμου 1:2.
●
Αρχικά καθαρίζεται και διαβρέχεται η πλάκα.
9.
●
Αν το υπόστρωμαείναι λείο, το σπάμε ελαφρά με
βελόνι ή μηχανικό σφυρί. Αν είναι μαλακό,
τοποθετούμε πλέγμα για οπλισμό.
●
Η επίστρωση γίνεται πατητά με το μυστρί σε 2
στρώσεις (η 1η συνήθως πάχους 1-1,5 εκ.-με
μεσόκοκκη άμμο- και η 2η 0,5 εκ. - με λεπτόκοκκη
άμμο). Το συνολικό πάχος του δαπέδου είναι 1-3 εκ.
ανάλογα με τη χρήση. Αν είναι πάνω από 1 εκ.
χρησιμοποιούμε μεταλλικούς οδηγούς πάχους όσο το
επιθυμητό σε απόσταση 40-50 εκ. μεταξύ τους.
●
Οι οδηγοί αφαιρούνται αφού πήξει καλά το κονίαμα
και τα κενά συμπληρώνονται αμέσως με κονίαμα.
10.
●
Πρέπει να προβλέπονταιαρμοί διαστολής ανά 2-2,5
μέτρα και προς τις 2 κατευθύνσεις.
●
Τα σοβατεπί είναι από το ίδιο υλικό και τα
ενισχύουμε με συρμάτινο πλέγμα.
●
Για βελτίωση της εμφάνισης βάζουμε χρώματα
τσιμέντου.
●
Για μεγάλες επιφάνειες χρειάζονται ελαστικοί αρμοί
ανά 16 τ.μ.
11.
ΔΑΠΕΔΑ ΑΠΟ ΠΛΑΚΙΔΙΑ
●
Δίνουνενδιαφέροντα διακοσμητικά αποτελέσματα και
λειτουργικά χαρακτηριστικά (αντοχή,
υδατοαπορροφητικότητα, στιλπνότητα κ.α.)
●
Πρώτες ύλες είναι η άργιλος, ο καολίνης (καθαρή άργιλος)
και ο άστριος.
●
Διαδικασία παρασκευής πλακιδίων:
1.προετοιμασία πρώτης ύλης (άλεσμα, κοσκίνισμα, ανάμειξη,
ύγρανση και ζύμωμα υλικών)
2.κατασκευή (με εξώθηση ή πρεσάρισμα ή χύσιμο σε
καλούπια)
12.
3.ψήσιμο στους 1200-1300βαθμούς
4.τελική μορφή (με τεχνικές διακόσμησης και
επεξεργασία έγχρωμης εφυάλωσης)
●
Ποικιλία πλακιδίων
1.απλά γυαλιστερά ή ματ
2.με ανάγλυφες επιφάνειες
3.με απεικονήσεις
4.ειδικών χρήσεων- αντοχή σε ακραίες
θερμοκρασίες, αντοχή σε οξέα
5.με στρογγυλεμένες ακμές
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
●
Μεγάλη ποικιλία χρωμάτων,διαστάσεων,
διακοσμητικών σχεδίων και τιμών.
●
Τοποθετούνται και συντηρούνται εύκολα.
●
Μεγάλη διάρκεια ζωής.
●
Προσφέρουν υγιεινή, άνετη και ευχάριστη
διαβίωση.
●
Υπάρχουν ποιότητες κεραμικών πλακιδίων
πολύ ανθεκτικές.
15.
ΤΟΠΟΘΕΤΗΣΗ ΠΛΑΚΙΔΙΩΝ
●
Η επίστρωσηαρχίζει αφού έχει σκληρύνει,
καθαριστεί και διαβραχεί το υπόστρωμα.
●
Τοποθετούμε οδηγούς από πλακίδια, αφού
πάρουμε αλφαδιές σε διάφορα σημεία του
χώρου. (καθορισμός από τα κατώφλια)
●
Επιστρώνουμε το δάπεδο με τσιμεντοκονίαμα.
●
Τοποθετούμε προσεχτικά τα πλακίδια και τα
χτυπάμε με ειδικό σφυρί.
17.
●
Στρώνουμε μερικές σειρέςμε τη βοήθεια του
πήχη και της αεροστάθμης και όταν φτάσουμε
στα πλακίδια στάθμης, τα αφαιρούμε ένα-ένα.
●
Το δάπεδο πρέπει να είναι επίπεδο, εκτός από
τις περιοχές που επιβάλονται ρύσεις.
(δημιουργείται στρώση εξομάλυνσης 3 εκ. από
τσιμέντο και περλίτη)
●
Τα πλακίδια μπορούν να είναι σε απόλυτη
επαφή ή να υπάρχει αρμός μέχρι και 1 εκ.
18.
●
2 μέρες μετάοι αρμοί γεμίζονται με αριάνι το
οποίο χύνεται σε όλο το δάπεδο. Αφού
στεγνώσει, το δάπεδο καθαρίζεται με
σφουγγάρι. Αν οι αρμοί είναι 5-10 χιλ. το
γέμισμα γίνεται με ειδικό στόκο.
●
Η στρώση των πλακιδίων κοντά στους τοίχους,
εφάπτεται με το επίχρισμα. Αν οι τοίχοι είναι
παράγωνοι, τα πλακίδια κόβονται.
●
Στο τελείωμα επικολλούνται στο επίχρισμα τα
σοβατεπί.
21.
ΚΟΛΛΗΤΑ ΠΛΑΚΙΔΙΑ
●
Τα πλακίδιαμπορούν το συγκολληθούν στο
υπόστρωμα με κόλλα (τσιμεντόκολλες, κόλλες
κονιάματος, συγκολλητικά με βάση ρητίνες κ.α.)
Σε αυτή την περίπτωση το υπόστρωμα πρέπει
να είναι κατάλληλα διαμορφωμένο.
●
Χρησιμοποιούνται οδοντωτές σπάτουλες.
●
Οι αρμοί γεμίζουν με ειδικό υλικό με βάση την
κόλλα.
23.
ΜΑΡΜΑΡΙΝΑ ΔΑΠΕΔΑ
●
Έχουν σημαντικέςμηχανικές αντοχές.
●
Έχουν ιδιαίτερη υφή και εμφάνιση (λεία επιφάνεια
που διασχίζεται από φλέβες, ποικιλία χρωματισμών)
●
Έχουν σημαντικές δυνατότητες επεξεργασίας.
●
Έχουν δυνατότητα λείανσης και στίλβωσης.
●
Συντηρούνται σχετικά απλά.
●
Τα μάρμαρα που τοποθετούνται σε δάπεδα δεν
πρέπει να περιέχουν χώμα και να παρουσιάζουν
ελαττώματα στη μορφή, την απόχρωση και την υφή
ΣΤΡΩΣΗ ΜΑΡΜΑΡΟΥ
●
Η επίστρωση,δηλαδή το αλφάδιασμα, γίνεται όπως η
επένδυση με πλακίδια.
●
Το πάχος των μαρμάρινων πλακών πρέπει να είναι
2-3 εκ.
●
Η επικόλληση γίνεται με κόλλες ή τσιμεντοκονίαμα.
●
Στο τσιμεντοκονίαμα να αποφεύγεται ο ασβέστης και
αντί άμμου προτιμάται η μαρμαρόσκονη.
●
Σε λευκά μάρμαρα, στο τσιμεντοκονίαμα
χρησιμοποιείται λευκό τσιμέντο.
26.
ΕΠΕΞΕΡΓΑΣΙΑ ΕΠΙΦΑΝΕΙΑΣ
●
Το γυάλισμα(λείανση) γίνεται 10 μέρες μετά
την τοποθέτηση των πλακών. Μέχρι τότε
πρέπει να διατηρείται καθαρό γιατί τυχόν
λεκέδες απορροφούνται από τους πόρους του.
●
Το τρίψιμο γίνεται πάντα με νερό
(νερόλουστρο) με ειδική λειαντική μηχανή ή
σβουράκι με κατάλληλο σμυριδόχαρτο.
●
Τυχόν οπές στοκάρονται με τσιμεντοπολτό
στην αρχική φάση.
27.
●
Μετά από κάθεστάδιο λείανσης, το δάπεδο
πλένεται με άφθονο νερό.
●
Μετά το νερόλουστρο, ακολουθεί η
κρυσταλλοποίηση του μαρμάρου με άλλο ένα
χέρι τριψίματος με ειδικό υγρό.
●
Αφού οι αρμοί καθαριστούν πολύ καλά,
γεμίζουν με αραιό τσιμεντοπολτό, ο οποίος
μπορεί και να χρωματιστεί.
28.
ΚΑΘΑΡΙΣΜΟΣ - ΣΥΝΤΗΡΗΣΗ
●
Γιατον καθαρισμό δεν πρέπει να γίνεται χρήση
οξέων καυστικών υγρών, διαβρωτικών υλικών
και σκληρών βουρτσών. Αρκεί πλύσιμο με
ζεστό νερό και οινόπνευμα.
●
Χρειάζεται ιδιαίτερη προσοχή γιατί είναι υλικό
που χαράζεται εύκολα.
●
Το ξύλο είναιοργανικό υλικό, έτσι η υγρασία και η έντονη
κυκλοφορία περιορίζουν την διάρκεια ζωής του.
●
Υπάρχει μεγάλη ποικιλία ειδών ξύλου και η επιλογή
γίνεται ανάλογα με τη λειτουργία και τη χρήση του χώρου,
το κόστος, την αντοχή και την αισθητική.
1)δρύινη ξυλεία: ανθεκτική
2)ξύλο κωνοφόρων: οικονομικότερο, λιγότερο σκληρό και
με όμορφη εμφάνιση.
3)καστανιά-οξιά: σπάνια χρήση. Είναι λιγότερο ανθεκτικά.
4)αφρικανική ξυλεία: για χώρους έντονης χρήσης.
5)σουηδική ξυλεία: πρέπει να αποφεύγεται. Είναι μαλακή
και έχει ρόζους.
31.

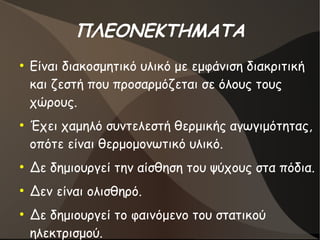

ΠΛΕΟΝΕΚΤΗΜΑΤΑ
●
Είναι διακοσμητικό υλικόμε εμφάνιση διακριτική
και ζεστή που προσαρμόζεται σε όλους τους
χώρους.
●
Έχει χαμηλό συντελεστή θερμικής αγωγιμότητας,
οπότε είναι θερμομονωτικό υλικό.
●
Δε δημιουργεί την αίσθηση του ψύχους στα πόδια.
●
Δεν είναι ολισθηρό.
●
Δε δημιουργεί το φαινόμενο του στατικού
ηλεκτρισμού.
32.
ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗΝ
ΤΟΠΟΘΕΤΗΣΗ
●
Εξαρτάταιαπό τη χρήση του χώρου, το
υπόβαθρο, το είδος του ξύλου και το
διακοσμητικό σχέδιό του.
●
Η τοποθέτηση αρχίζει αφού τοποθετηθούν τα
κουφώματα και τα υαλοστάσια.
●
Σε υγρούς χώρους πρέπει να αποφεύγεται η
χρήση ξύλινων δαπέδων.
●
Πρώτα τοποθετούνται τα δάπεδα των υγρών
χώρων και μετά τα ξύλινα δάπεδα.
ΚΑΡΦΩΤΑ
●
Η επίστρωση καρφώνεταιπάνω σε κατασκευή
από ξύλινα καδρόνια ή πάνω σε ψευδοπάτωμα
(από σανίδες ή φύλλα προϊόντων ξύλου)
36.
ΚΟΛΛΗΤΑ
●
Η επίστρωση
κολλιέται πάνωσε
συμπαγές, λείο και
επίπεδο υπόστρωμα.
Για προστασία από
την υγρασία
τοποθετούμε
στεγανωτική
μεμβράνη ανάμεσά
τους.
37.
ΚΟΛΥΜΠΗΤΑ
●
Η επίστρωση δεν
στερεώνεταιστο
υπόστρωμα, αλλά
συγκολλούνται τα
τεμάχια μεταξύ τους.
Τοποθετουνται σε
επίπεδο, ομαλό και
συμπαγές υπόστρωμα
με παρεμβολή
εύκαμπτου
μονωτικού φύλλου.
38.
ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ
ΤΟΠΟΘΕΤΗΣΗΣ
●
Το υπόβαθροπρέπει να είναι απόλυτα στεγνό.
(υπολογίζεται χρόνος 2 εβδομάδων για κάθε
εκατοστό πάχους του υπόβαθρου)
●
Καλή κατασκευή υπόβαθρου, ώστε να
αποφεύγεται η ύγρανσή του.
●
Το υπόβαθρο πρέπει να είναι στέρεο και
σταθερό.
39.
●
Το υπόβαθρο πρέπεινα είναι καθαρό, λείο και
τελείως επίπεδο. Σκόνες και χαραγματιές δεν
επιτρέπονται, ειδικά αν τοποθετηθεί κολλητό ή
κολυμπητό δάπεδο.
●
Στη συνάντηση δαπέδου-τοίχου πρέπει να
αφήνεται αρμός.
●
Καλό είναι να τοποθετείται μονωτικό υλικό
μεταξύ υπόβαθρου και δαπέδου.
40.
ΣΤΡΩΣΗ ΚΑΡΦΩΤΩΝ
ΞΥΛΙΝΩΝ ΔΑΠΕΔΩΝ
●
Στουπόβαθρο δεν πρέπει να υπάρχουν ανωμαλίες ή
καμπυλώσεις.
●
Αν έχουν τοποθετηθεί στο υπόβαθρο σωληνώσεις,
πρέπει να καλύπτονται με ισχυρή τσιμεντοκονία.
●
Η κατασκευή γίνεται με την τοποθέτηση καδρονιών
(από πεύκο ή έλατο κατηγορίας Β) διαστάσεων 5x5 ή
5x7 cm,παράλληλα μεταξύ τους σε μέγιστη απόσταση
40 εκ.
●
Η στερέωση των καδρονιών πάνω στην πλάκα γίνεται
με ξύλινους τάκους.
41.
●
Ανοίγονται τρύπες 5x5x5πάνω στην πλάκα, ανα 1 μέτρο
περίπου, όπου τοποθετούνται οι τάκοι έτσι ώστε ίσα-ίσα
να ξεπροβάλλουν από την τρύπα.
●
Καλό είναι κάθε καδρόνι να καλύπτει 3 τρύπες και η
απόσταση μεταξύ τους να μην είναι πάνω από 1,70 μ.
●
Στους τάκους καρφώνονται και στερεώνονται τα
καδρόνια και η οριζοντιότητα της επιφάνειάς τους
ελέγχεται με το αλφάδι.
●
Σήμερα αντί για τάκους μπορεί να χρησιμοποιούν
μεταλλικά τζινέτια ή στριφώνια με πριτσίνια.
●
Στη συνάντηση καδρονιών με τοίχους κ.α. στοιχεία
αφήνεται πάντα αρμός (1 εκ. για κάθετη συνάντηση και 5
εκ. για παράλληλη).
42.
ΚΑΡΦΩΜΑ ΛΩΡΙΔΩΝ
●
Η 1ηλωρίδα τοποθετείται σε απόσταση 1 εκ
από τον τοίχο, κάθετα στα καδρόνια με την
παταδούρα προς το εσωτερικό του χώρου.
●
Το κάρφωμα γίνεται με λεπτά ακέφαλα καρφιά
μήκους 4-6 εκ λοξά σε απόσταση μεταξύ τους
50 εκ. με ειδικό εργαλείο (ζουμπάς).
●
Η λωρίδα πρέπει να ξεκινά και να τελειώνει σε
καδρόνι για να μην υπάρχουν ελεύθερα άκρα.
43.
●
Τοποθετούμε διπλα την2η λωρίδα και
συνεχίζουμε με τις υπόλοιπες.
●
Η 2η σειρά λωρίδων τοποθετούνται (με
απόλυτη συναρμογή) με την γκινισιά τους στην
παταδούρα της πρώτης. Οι σανίδες ωθούνται
ισχυρά με χτυπήματα.
●
Προσέχουμε οι ενώσεις (ματίσεις) της κάθε
σειράς να μην γίνονται στο ίδιο καδρόνι ώστε να
μην υπάρχουν συνεχόμενοι αρμοί.
44.
ΚΑΡΦΩΜΑ ΠΑΡΚΕΤΩΝ
●
Τα παρκέταδεν τοποθετούνται πάνω στα
καδρόνια, αλλά πρέπει να παρεμβάλλεται
ψευδοπάτωμα (από ταύλες 1,5 εκ ή άλλα
κατάλληλα υλικά).
●
Το διάκενο των σανίδων του ψευδοπατώματος
είναι αναγκαίο. (1 εκ.)
●
Τα παρκέτα στερεώνονται στο ψευδοπάτωμα με
κάρφωμα όπως οι λωρίδες.
45.
ΤΟ ΠΕΡΙΖΩΜΑ (ΣΟΒΑΤΕΠΙ)
●
Είναιλωρίδες πάχους 1,5-2 εκ και ύψους 6-10
εκ. από την ίδια ξυλεία με το δάπεδο.
●
Σκοπό έχει την προστασία του τοίχου από
φθορές και την σωστή συναρμογή των 2
διαφορετικών υλικών.
●
Δεν στερεώνεται στο πάτωμα, αλλά
καρφώνεται και αυτό σε ξύλινους τάκους.
46.
●

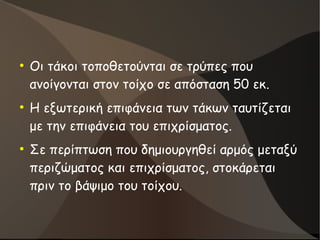

Οι τάκοι τοποθετούνταισε τρύπες που
ανοίγονται στον τοίχο σε απόσταση 50 εκ.
●
Η εξωτερική επιφάνεια των τάκων ταυτίζεται
με την επιφάνεια του επιχρίσματος.
●
Σε περίπτωση που δημιουργηθεί αρμός μεταξύ
περιζώματος και επιχρίσματος, στοκάρεται
πριν το βάψιμο του τοίχου.
47.
ΛΕΙΑΝΣΗ - ΣΤΙΛΒΩΣΗ
●
Τοξύλινο δάπεδο μπορεί να βερνικωθεί, να
χρωματιστεί και να καλυφθεί απο ειδικό κερί ή λάδι.
●
Για να δεχτεί οποιαδήποτε επίστρωση πρέπει να
έχουν περάσει 2 εβδομάδες από την ολοκλήρωσή
του, να έχει τελειώσει το βάψιμο του χώρου και οι
συνθήκες υγρασίας και θερμοκρασίας να είναι
περίπου αυτές της μελλοντικής κατάστασης του
χώρου.
●
Υπάρχουν δάπεδα προβερνικωμένα και
ακατέργαστα.
48.
●
Στα ακατέργαστα ηλείανση γίνεται επι τόπου με μηχανές
που διαθέτουν ειδικές πλάκες λείανσης και σύστημα
αναρρόφησης των αποξεσμάτων.
●
Η λείανση επιτυγχάνεται με 3 διαδοχικά τριψίματα με
χονδρό, μέτριο και ψιλό γυαλόχαρτο.
●
Μετά τη 2η φορά στοκάρονται όπου χρειάζονται οι αρμοί.
●
Σε δύσκολα σημεία η λείανση γίνεται με ειδική ξύστρα.
●
Μετά μπορούμε να επαλείψουμε την επιφάνεια με ειδικό
υλικό (sealer) για ενίσχυση των ινών.
●
Μετά καθαρίζεται με πανί και ακολουθεί το βερνίκωμα (2
ή 3 στρώσεις). Κάθε στρώση χρειάζεται 24-48 ώρες για
να στεγνώσει. Το δάπεδο καλό είναι να χρησιμοποιηθεί
μετά από 10 μέρες.
