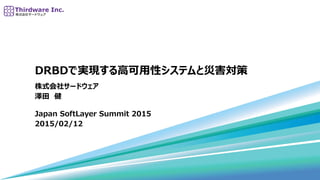

1. DRBDで実現する高可用性システムと災害対策
株式会社サードウェア
澤田 健
Japan SoftLayer Summit 2015
2015/02/12

2. 自己紹介
2
氏名: 澤田 健 (sawada ken)
所属: 株式会社サードウェア (フツーの社員)
経歴: 省略 (インフラ関連の職歴が無いので)
2013.04 ～ 現職
Softlayer歴: 3ヶ月
Twitter: @ksawada1979
Facebook: ken.sawada.14
備考: 別にギターは得意ではありません
むしろまったくできません

3. 株式会社サードウェアについて
3
設立 1997年2月7日
事業内容 オープンソースをコアにしたデータ保護事業
- LinbitクラスタスタックによるLinux-HAソリューション
- Bacula Enterprise Editionによるバックアップソリューション
- Zabbixによるサーバー監視ソリューション
上記に関わる構築・運用サポート・監視サービスの提供
主な顧客 エンタープライズ、データセンター、ホスティング事業者、クラウド提供者
特記事項 DRBD開発元であるLINBIT社の国内総代理店
Bacula 開発元である Bacula Systems社の国内総代理店

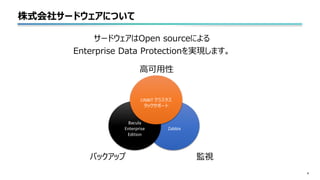

4. 株式会社サードウェアについて
4
サードウェアはOpen sourceによる
Enterprise Data Protectionを実現します。
Zabbix
Bacula
Enterprise
Edition
LINBIT クラスタス
タックサポート
高可用性
監視バックアップ

5. 本日のテーマ
5
・高可用性システム
・災害対策
Softlayerを使った

6. 高可用性システム
6
そもそも高可用性システムって？
システムなどにおいて、サービスダウンの時間が少ないことを指します。
つまり可用性が高いので、高可用性となります。
また、高可用性のシステムをHA(High Availability)構成、HAサーバ、HAクラスターと呼ばれるこ
ともあります。

7. 高可用性システム
7
そもそも高可用性システムって？
システムなどにおいて、サービスダウンの時間が少ないことを指します。
つまり可用性が高いので、高可用性となります。
また、高可用性のシステムをHA(High Availability)構成、HAサーバ、HAクラスターと呼ばれるこ
ともあります。
サービスダウン時間が少ない
信頼性の高いシステム

8. サービスダウン時間比較
8
障害復旧からの流れ (バックアップからの復旧)
OS再インストールが必要なほど重大な障害が発生した場合は、当然OSインストールから再実施、
サーバ再設定、データリストア、動作試験も必要。
また、場合によっては導入から期間がたっており、引継ぎなどが上手く行われておらずリストア手順が
不明なんてことも・・・・

9. サービスダウン時間比較
9
障害復旧からの流れ (バックアップからの復旧)
OS再インストールが必要なほど重大な障害が発生した場合は、当然OSインストールから再実施、
サーバ再設定、データリストア、動作試験も必要。
また、場合によっては導入から期間がたっており、引継ぎなどが上手く行われておらずリストア手順が
不明なんてことも・・・・
サービスダウンは数時間～数日

10. サービスダウン時間比較
10

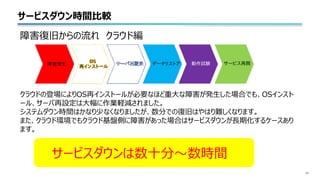

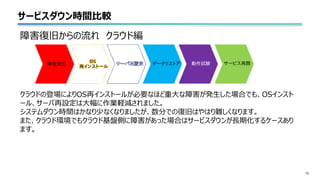

障害復旧からの流れ クラウド編
クラウドの登場によりOS再インストールが必要なほど重大な障害が発生した場合でも、OSインスト
ール、サーバ再設定は大幅に作業軽減されました。
システムダウン時間はかなり少なくなりましたが、数分での復旧はやはり難しくなります。
また、クラウド環境でもクラウド基盤側に障害があった場合はサービスダウンが長期化するケースあり
ます。

11. サービスダウン時間比較
11
障害復旧からの流れ クラウド編
クラウドの登場によりOS再インストールが必要なほど重大な障害が発生した場合でも、OSインスト
ール、サーバ再設定は大幅に作業軽減されました。
システムダウン時間はかなり少なくなりましたが、数分での復旧はやはり難しくなります。
また、クラウド環境でもクラウド基盤側に障害があった場合はサービスダウンが長期化するケースあり
ます。
サービスダウンは数十分～数時間

12. サービスダウン時間比較
12
障害復旧からの流れ 高可用性システム編
高可用性システムの場合は障害発生を検知するとフェールオーバを行い、待機系でサービスの起動
を行います。
これによりサービスのダウンタイムは少なく、数十秒～数分でサービスを復旧することができます。
また、仮にクラウド上でクラウドサービス基盤側のHypervisorで何か作業があっても別Hypervisor
上でサービスしていればダウンタイムが少なくなります。

13. サービスダウン時間比較
13
障害復旧からの流れ 高可用性システム編
高可用性システムの場合は障害発生を検知するとフェールオーバを行い、待機系でサービスの起動
を行います。
これによりサービスのダウンタイムは少なく、数十秒～数分でサービスを復旧することができます。
また、仮にクラウド上でクラウドサービス基盤側のHypervisorで何か作業があっても別Hypervisor
上でサービスしていればダウンタイムが少なくなります。
サービスダウンは数十秒～数分

14. 構成概要
14
Softlayer上で高可用性システムを構築する場合の構成概要
Active機
192.168.0.11
DRBD同期
クラスタ切り替え
Standby機
192.168.0.12
VIP
192.168.0.10
Virtual Server Virtual Server
データセンター(東京)

15. ソフトウェア
15
DRBD/Heartbeat/Pacemaker３つのソフトウェアを組み合わせ
て実現します。
Active機、Standby機共にインストールし、基本的にはまったく
同一の設定をします。
高可用性を実現するソフトウェア

16. ソフトウェア
16
DRBD
サーバデータをリアルタイムにリプリケーション(複製)します。
ブロック単位でリプリケーションするため、ファイルシステムに影
響を受けません。xfs,ext3,ext4などは何でもOKです。
Heartbeat
Active機、Standby機で、相互監視を行います。
Pacemaker
リソースエージェントを使いActive機、Standby機の
制御を行います。

17. ソフトウェア
17
Active機、Standby機の制御を行います。
例えばMYSQLサーバでActive機側で障害が発生したとします。
その際はActive機側のMYSQLを停止、次にStandby側のMYSQL
を起動させ、処理を継続します。
リソースエージェント

18. ソフトウェア
18
Active機、Standby機の制御を行います。
例えばMYSQLサーバでActive機側で障害が発生したとします。
その際はActive機側のMYSQLを停止、次にStandby側のMYSQL
を起動させ、処理を継続します。
リソースエージェント
リソースエージェントは
サービスレベルの監視、制御
クラウド環境（仮想化環境）でのHAはOSレベルで監視、制御し
ている。

19. リソースエージェント
19
DRBD同期
例えばMYSQLサーバの高可用性システム
Active機 Standby機
MYSQL起動中 MYSQL停止中

20. リソースエージェント
20
DRBD同期
例えばMYSQLサーバの高可用性システム
Active機 Standby機
MYSQL起動中 MYSQL停止中
障害発生

21. リソースエージェント
21
フェールオーバー
で切り替え
例えばMYSQLサーバの高可用性システム
Active機→Stanbdy機 Standby機→Active機
MYSQL停止中 MYSQL起動中
障害発生
データはリアルタイムで同期しているため、継続して障害発生前と同じ状
態で使えます。

22. リソースエージェント
22

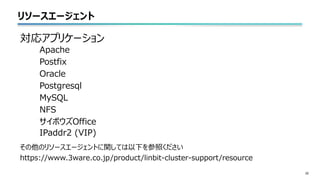

対応アプリケーション
Apache
Postfix
Oracle
Postgresql
MySQL
NFS
サイボウズOffice
IPaddr2 (VIP)
その他のリソースエージェントに関しては以下を参照ください
https://www.3ware.co.jp/product/linbit-cluster-support/resource

23. 災害対策
23
災害対策を考える
高可用性システムによりサービスダウン時間の低下は可能になりました。
しかし災害が発生し、Active機、Standby機サーバが共に故障した場合に
はサービスの継続ができません。

24. 災害対策
24

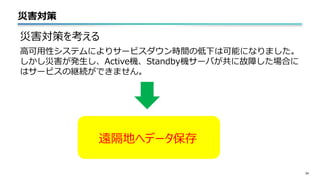

災害対策を考える
高可用性システムによりサービスダウン時間の低下は可能になりました。
しかし災害が発生し、Active機、Standby機サーバが共に故障した場合に
はサービスの継続ができません。
遠隔地へデータ保存

25. 災害対策
25
災害対策を考える
高可用性システムによりサービスダウン時間の低下は可能になりました。
しかし災害が発生し、Active機、Standby機サーバが共に故障した場合に
はサービスの継続ができません。
遠隔地へデータ保存

26. 構成概要
26
サーバ
DRBD Proxy
リプリケーション
Active機
VPN
ローカルDC
192.168.0.20
Standby機
Virtual Server
データセンター(東京)
Softlayer上で災害対策用システムを構築する場合の構成概要

27. DRBD Proxyによる災害対策
27
DRBD Proxy
遠隔地へサーバデータをリアルタイムにリプリケーション(複製)
するために使用されます。
リプリケーション時にデータを圧縮することにより遅延(レイテン
シ)を少なくし効率よく同期できます。
※現在LINBIT社との契約が無い場合でも、30日間の評価ライセンスを提供いたしております。
評価版ライセンスの発行依頼は株式会社サードウェアにお問い合わせください。
sales@3ware.co.jp
災害対策を実現するソフトウェア

28. DRBD Proxyによる災害対策
28
対応アプリケーション
リソースエージェントを使用しないために基本的に
Linuxサーバなら構築可能です。

29. 参考例
29
WAN
KVM
Red Hat Enterprise LinuxWindows
Server
+ DRBD Proxy
KVM
Red Hat Enterprise Linux Windows
Server
+ DRBD Proxy
既存データセンター(MAIN)
Windowsを活用しDRBD領域を複数設定する例になります。

30. 資料ダウンロード
30
https://www.3ware.co.jp
Softlayerを使った詳しい高可用性システムの構築手順を弊社ホームページにてホ
ワイトペーパーとして公開中です。是非ご活用ください。

31. 資料ダウンロード
31
弊社ホームページより
ダウンロード → ホワイトペーパーをクリックします。
「検証レポート、HOWTO」項目に該当資料があります。
・SoftLayer上でのLinux-HAクラスタ構築手順書
資料ご案内

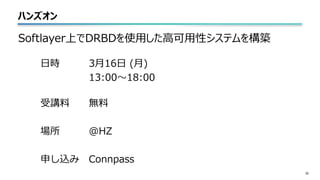

32. ハンズオン
32
日時 3月16日 (月)
13:00～18:00
受講料 無料
場所 @HZ
申し込み Connpass
Softlayer上でDRBDを使用した高可用性システムを構築

33. 参考情報

34. Bacula
34
DRBDとDRBD Proxyは
オペーレーションミスに
対応していません。
申し訳ございません

35. Bacula
35
DRBD同期
例えば
Active機 Standby機
Active機で「rm –rf /etc」なんてコマンドを間違って実行！

36. Bacula
36
データ削除を同期
例えば
Active機 Standby機
当然Standby機側でもデータが削除されます。
削除されたデータは帰ってきません。

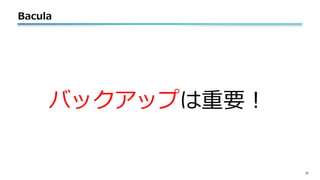

37. Bacula
37
バックアップは重要！

38. Bacula
38
オープンソースであり世界で一番
ダウンロードされている
バックアップソフト「Bacula」

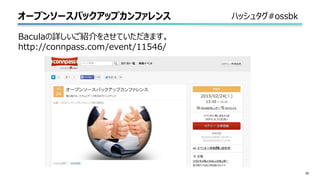

39. オープンソースバックアップカンファレンス
39
Baculaの詳しいご紹介をさせていただきます。
http://connpass.com/event/11546/
ハッシュタグ#ossbk

40. End
40
ご清聴ありがとうございました
