【ビットアイル】第3回SoftLayer勉強会資料

Copyright 2014 Bit-isle Inc. All Rights Reserved
SoftLayer 専用線「DirectLink」の応用編
株式会社ビットアイル

話す人
■ 鈴木智明（すずきともあき）
■ プリセールスエンジニア
■ ビットアイル所属
--- SoftLayerでの好物 ---
Flex Image
Direct Link
1

2000年設立、2001年サービス開始
独立系データセンター専業事業者
都心特化型インターネットデータセンター
自社建設・自社運営
東証1部上場（2013年7月、JASDAQから変更）
「総合ITアウトソーシング」事業グループを形成
会社概要
2

IBM新島さんの
基礎編聞いてみて
3

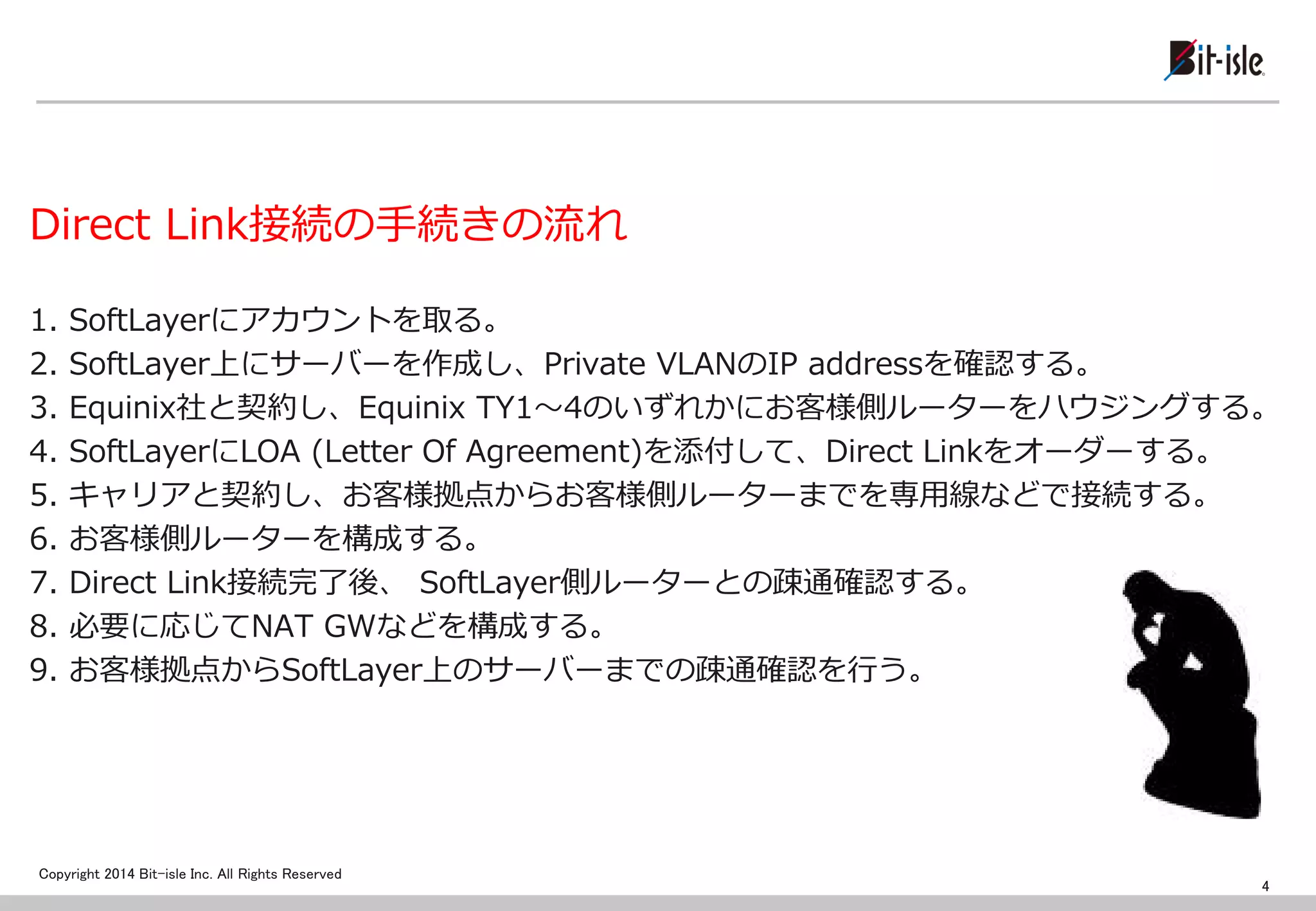

Direct Link接続の手続きの流れ
1. SoftLayerにアカウントを取る。
2. SoftLayer上にサーバーを作成し、Private VLANのIP addressを確認する。
3. Equinix社と契約し、Equinix TY1～4のいずれかにお客様側ルーターをハウジングする。
4. SoftLayerにLOA (Letter Of Agreement)を添付して、Direct Linkをオーダーする。
5. キャリアと契約し、お客様拠点からお客様側ルーターまでを専用線などで接続する。
6. お客様側ルーターを構成する。
7. Direct Link接続完了後、 SoftLayer側ルーターとの疎通確認する。
8. 必要に応じてNAT GWなどを構成する。
9. お客様拠点からSoftLayer上のサーバーまでの疎通確認を行う。
4

「Direct Link 」って
いろいろ手続きも
含め面倒そう
5

6
手続きも含め
まるっとご支援する
サービス
始めてます。

DirectAccess for SoftLayer
SoftLayer日本国内POPと、ビットアイルデータセンター間を直接接続し、
データセンター内の各種サービスから、インターネットを経由せずに
SoftLayerサービスの利用を可能にします。
クラウドサービス
コロケーションサービス
Bare Metal Servers
Clouds Servers
Private Clouds
Cloud Storage
Network
7

8

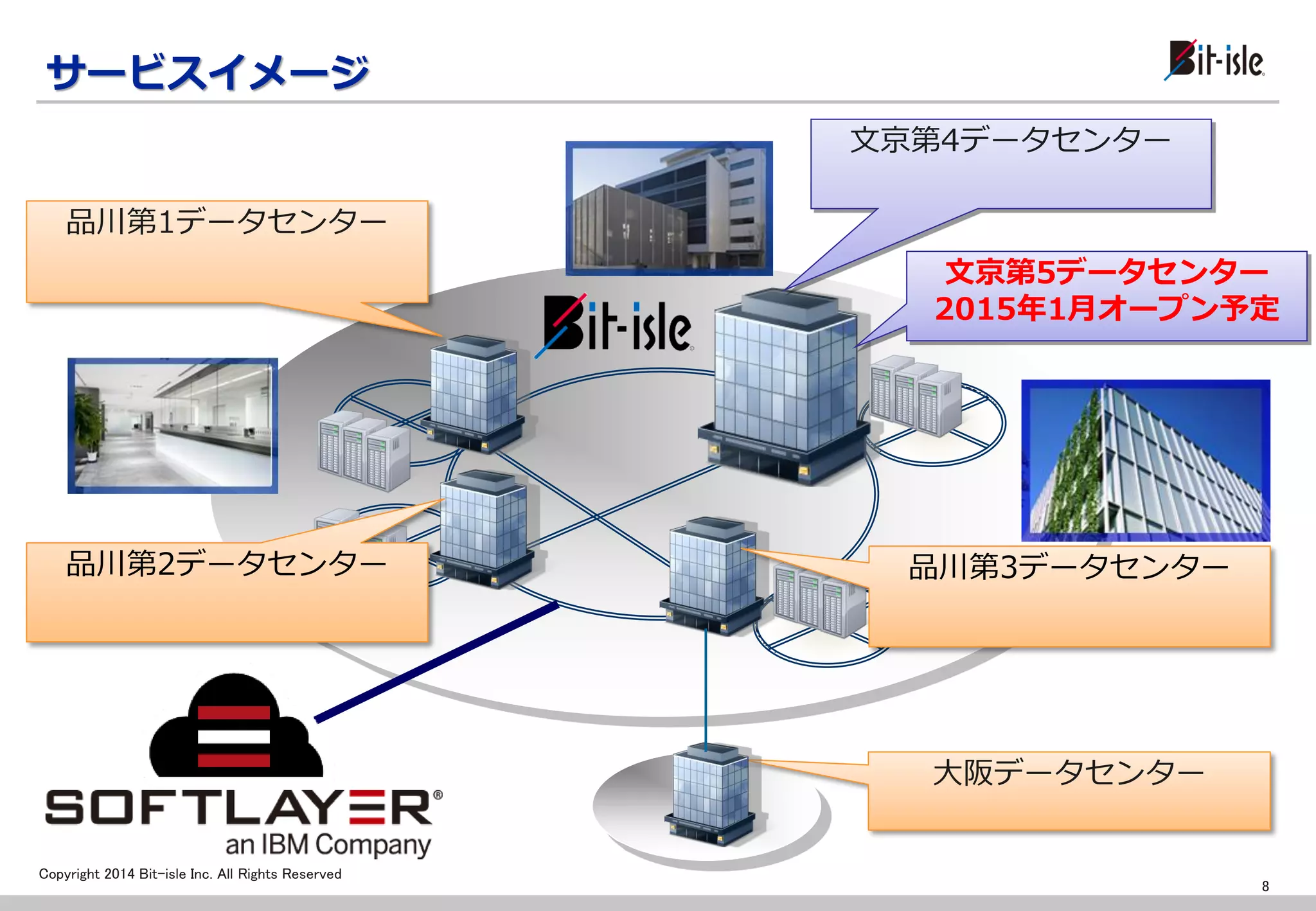

品川第2データセンター
大阪データセンター
文京第4データセンター
サービスイメージ
文京第5データセンター
2015年1月オープン予定

実際にツナイデ
実測値
測ってみました
(1Gbps契約)
9

遅延時間
10

遅延時間

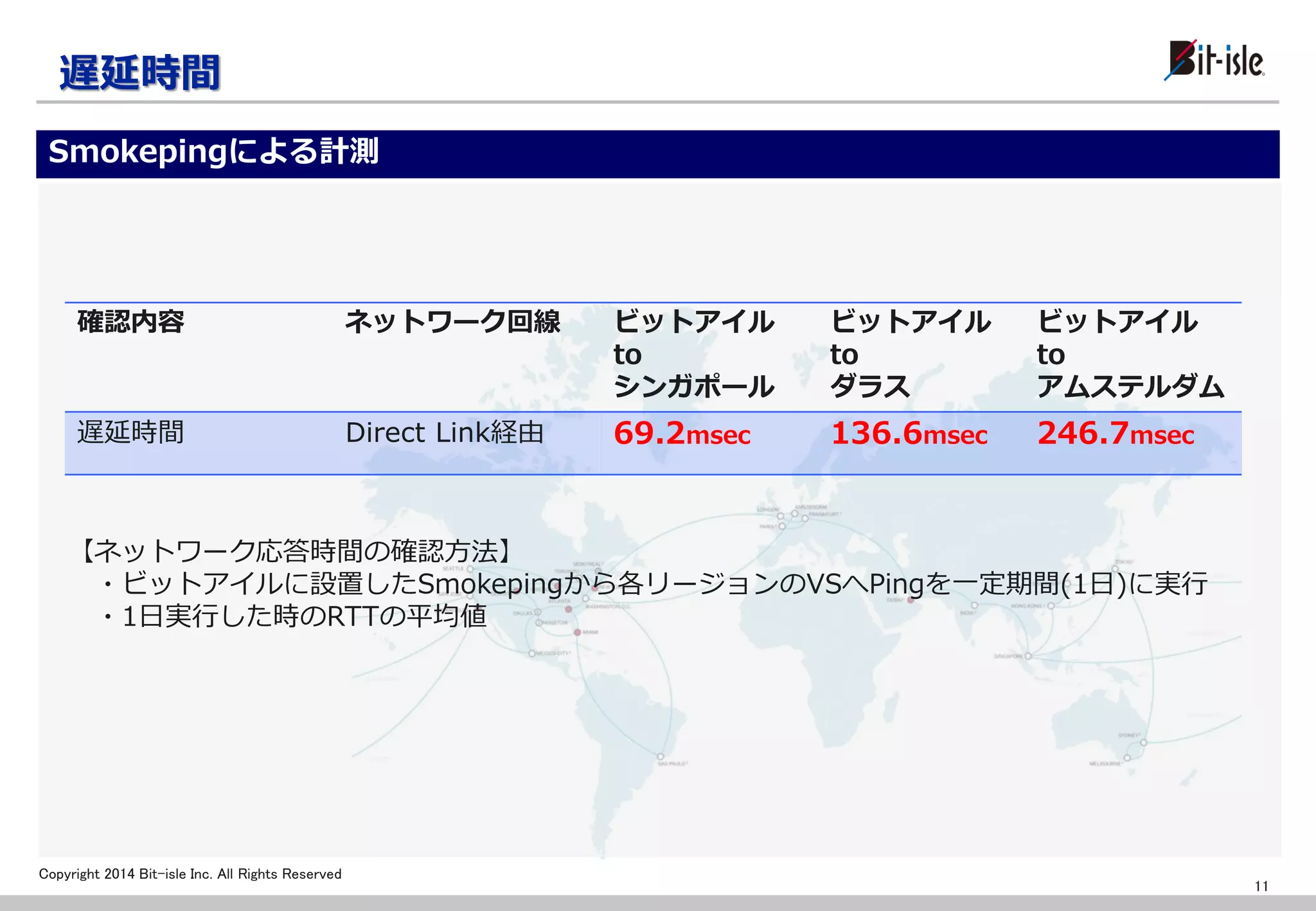

Smokepingによる計測
11
確認内容
ネットワーク回線
ビットアイル to
シンガポール
ダラス
アムステルダム
遅延時間
Direct Link経由
69.2msec
136.6msec
246.7msec
【ネットワーク応答時間の確認方法】
・ビットアイルに設置したSmokepingから各リージョンのVSへPingを一定期間(1日)に実行
・1日実行した時のRTTの平均値

転送速度
12

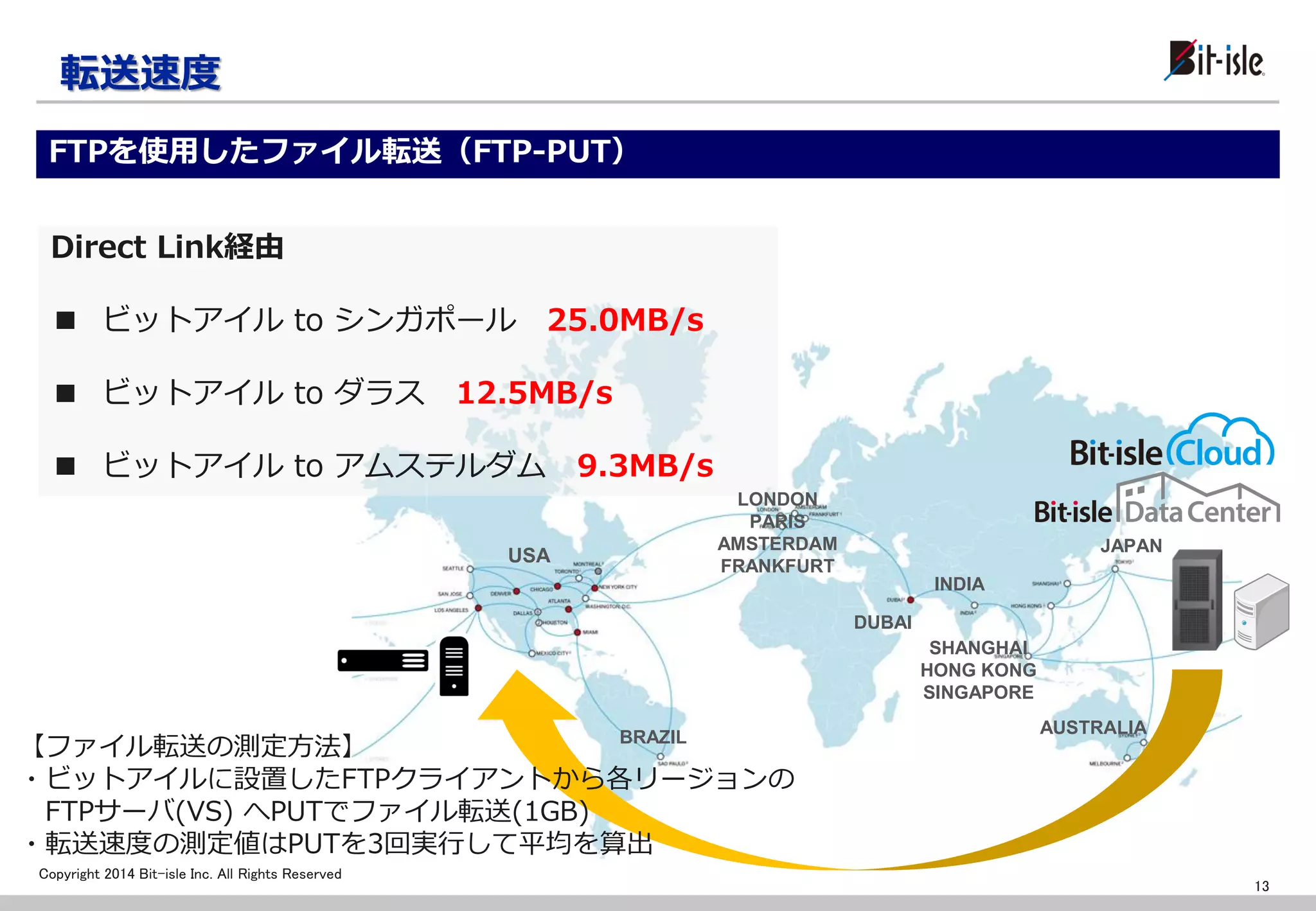

転送速度
Direct Link経由
■ ビットアイル to シンガポール 25.0MB/s
■ ビットアイル to ダラス 12.5MB/s
■ ビットアイル to アムステルダム 9.3MB/s
INDIA
JAPAN
LONDON
PARIS
AMSTERDAM
FRANKFURT
USA
BRAZIL
DUBAI
SHANGHAI
HONG KONG
SINGAPORE
AUSTRALIA
FTPを使用したファイル転送（FTP-PUT）
13
【ファイル転送の測定方法】
・ビットアイルに設置したFTPクライアントから各リージョンの
FTPサーバ(VS) へPUTでファイル転送(1GB)
・転送速度の測定値はPUTを3回実行して平均を算出

帯域
14

帯域
iperfを使用したネットワークの帯域
15
確認内容
ネットワーク回線
シンガポール
ダラス
アムステルダム
帯域
Direct Link経由
813 Mbps
809 Mbps
809 Mbps
【ネットワーク帯域の確認方法】
・ビットアイルに設置したiperf clientから各リージョンのiperf Serverへの5001/UDPを10秒間実行
・10秒間の利用できたネットワーク帯域を計測

実測値で
ある程度使えることが
わかったところで
16

「DirectLink」を
使った
応用パターン
17

メリットは
・帯域確保
・セキュア
・通信費削減
18

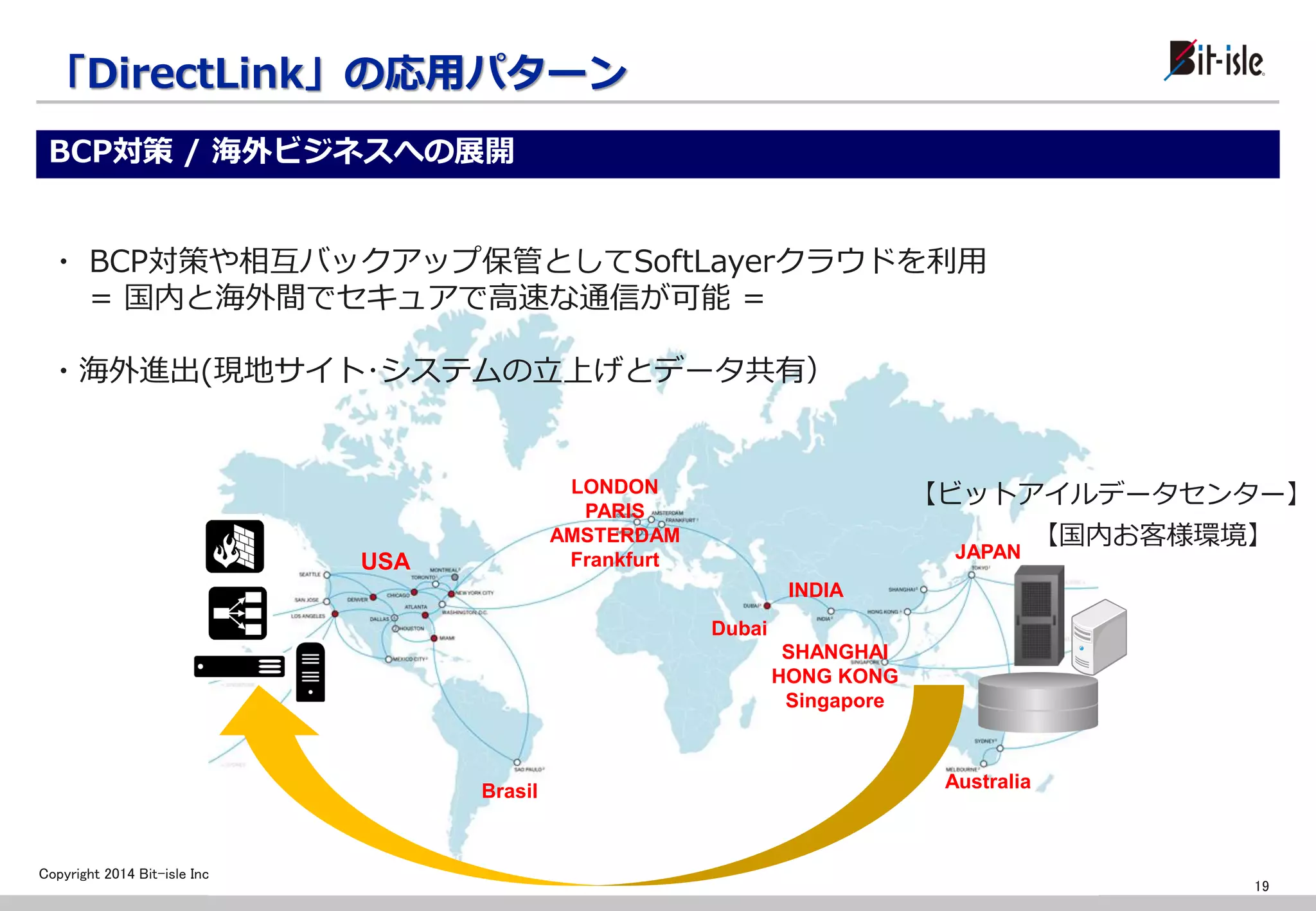

「DirectLink」の応用パターン
・ BCP対策や相互バックアップ保管としてSoftLayerクラウドを利用
= 国内と海外間でセキュアで高速な通信が可能 =
・海外進出(現地サイト･システムの立上げとデータ共有）
INDIA
JAPAN
LONDON
PARIS
AMSTERDAM
USA Frankfurt
Brasil
Dubai
SHANGHAI
HONG KONG
Singapore
Australia
BCP対策 / 海外ビジネスへの展開
19
【ビットアイルデータセンター】
【国内お客様環境】

オンプレミスシステムのクラウド移行
【国内お客様環境】
【ビットアイルデータセンター】
【パブリッククラウド】
専用線
【本社】
【国内支社】
【北米支社】
【欧州支社】
【アジア支社】
・WAN高速化、セキュリティ機器
などのアプライアンス機器
・クラウド化できないシステム
(AIX、Solarisなど)
・オンプレミスに設置していた
専用ストレージ機器
クラウド化できないシステムをデータセンターに収容
20
Direct
Link
クラウド化できるリソースはパブリック
クラウドで専用線サービスを活用した
システム連携

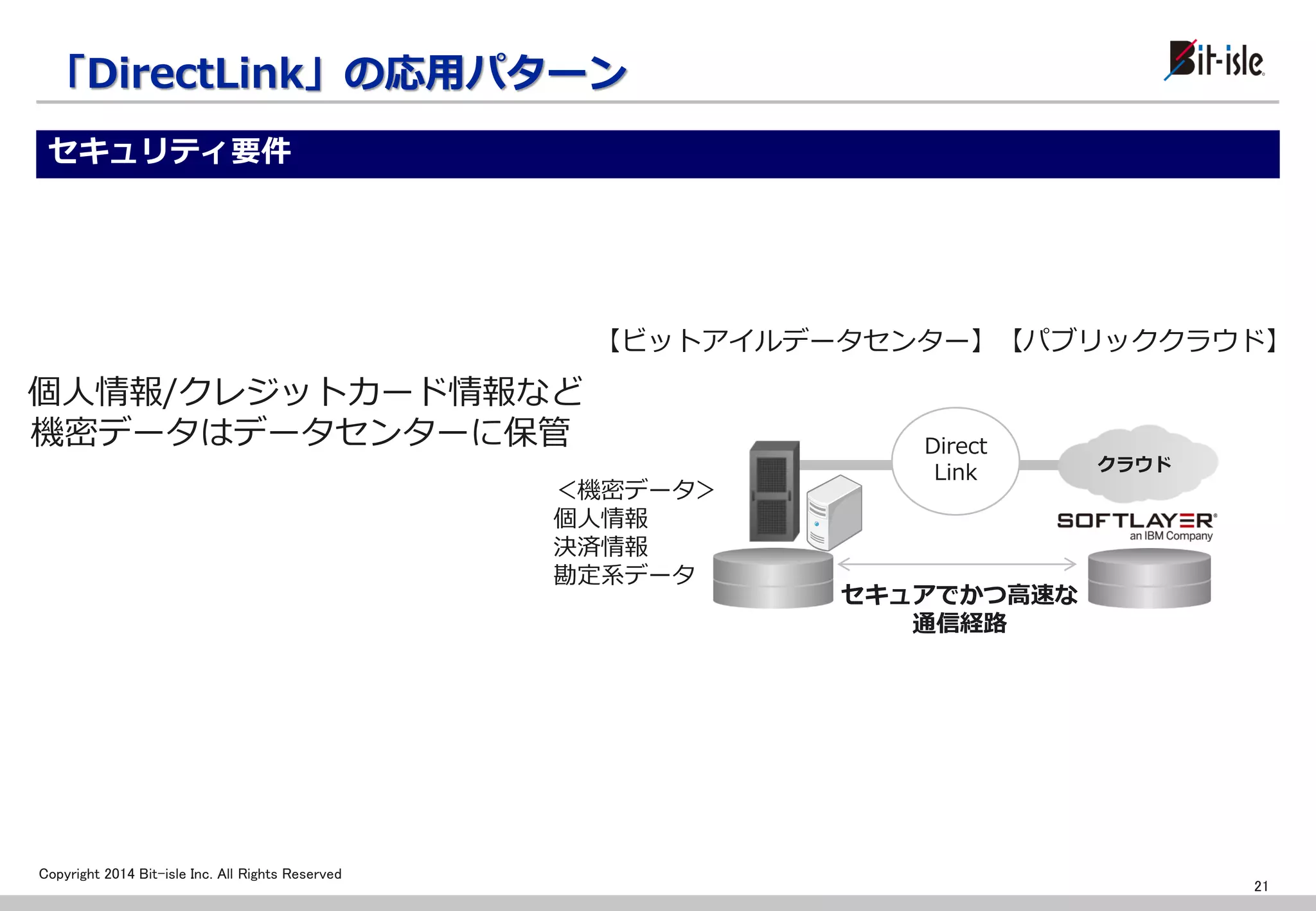

セキュリティ要件
【ビットアイルデータセンター】【パブリッククラウド】
Direct
Link クラウド
個人情報/クレジットカード情報など
機密データはデータセンターに保管
セキュアでかつ高速な
通信経路
＜機密データ＞
個人情報
決済情報
勘定系データ
21

マルチ・クラウド・ハイブリッドクラウド
【オンプレミス】
ダイレクト接続
1Gbps
1Gbps
1Gbps
・複数のメガクラウドとデータセンターの専用線接続を実現
・データセンターをHUBとして、高速・セキュアなマルチクラウド接続を実現
・データセンターとのハイブリッドクラウドも利用可能
専用線・閉域網 or INTERNET VPN
【マルチキャリア】
【マルチクラウド】
【低レイテンシー】
【セキュア】
22
Microsoft Azure
某メガ
クラウド
対応予定

グループ会社でこんなのも始めました
23
2014.08.26 より提供開始

tel. 03-5782-8724 fax. 03-5782-8729 url. http://www.bit-isle.jp/
ご清聴ありがとうございました。
