第2回名古屋Soft layer勉強会(2014/11/13)

1. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.

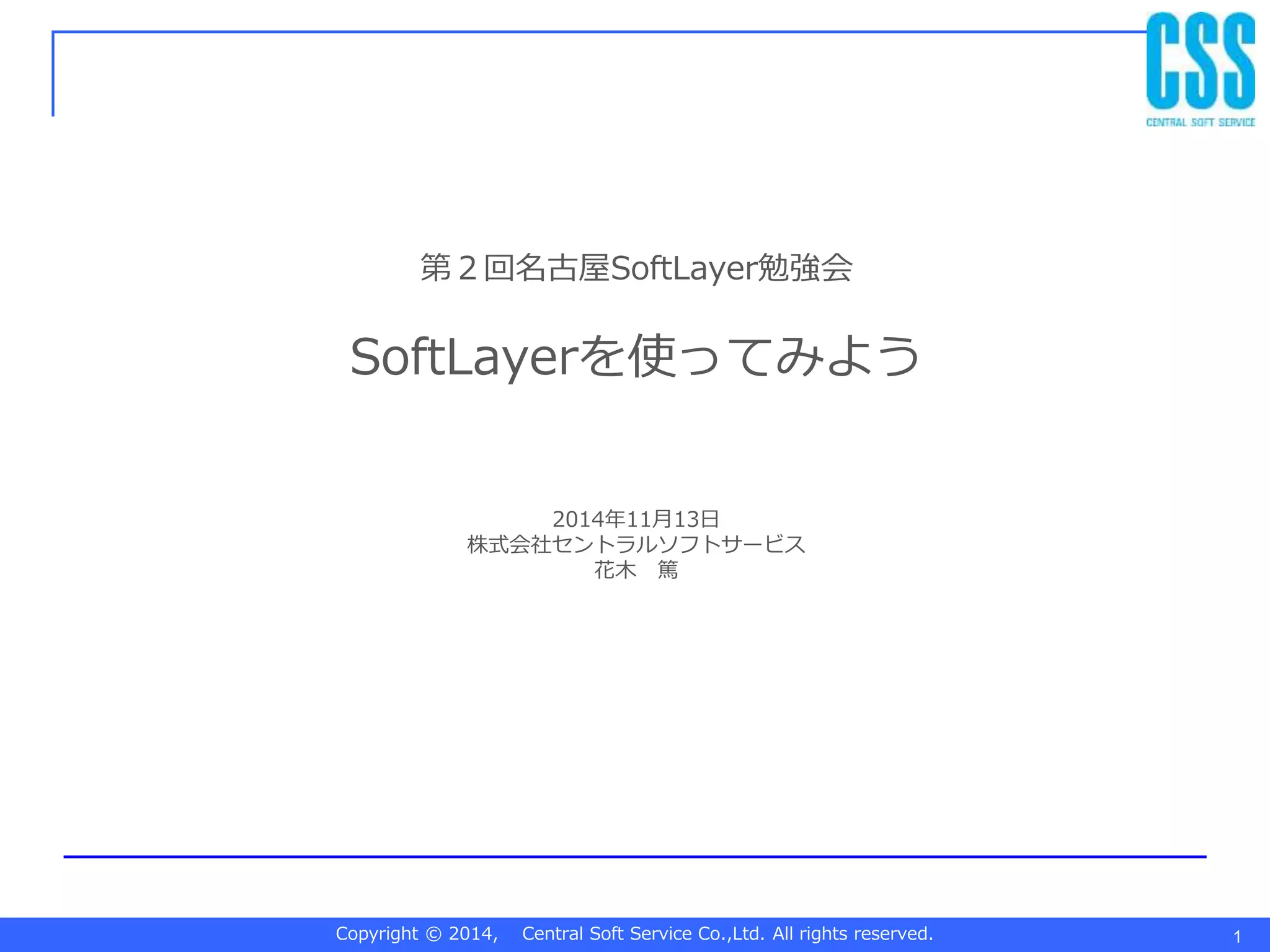

第２回名古屋SoftLayer勉強会
1
SoftLayerを使ってみよう
2014年11月13日
株式会社セントラルソフトサービス
花木 篤

2. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.

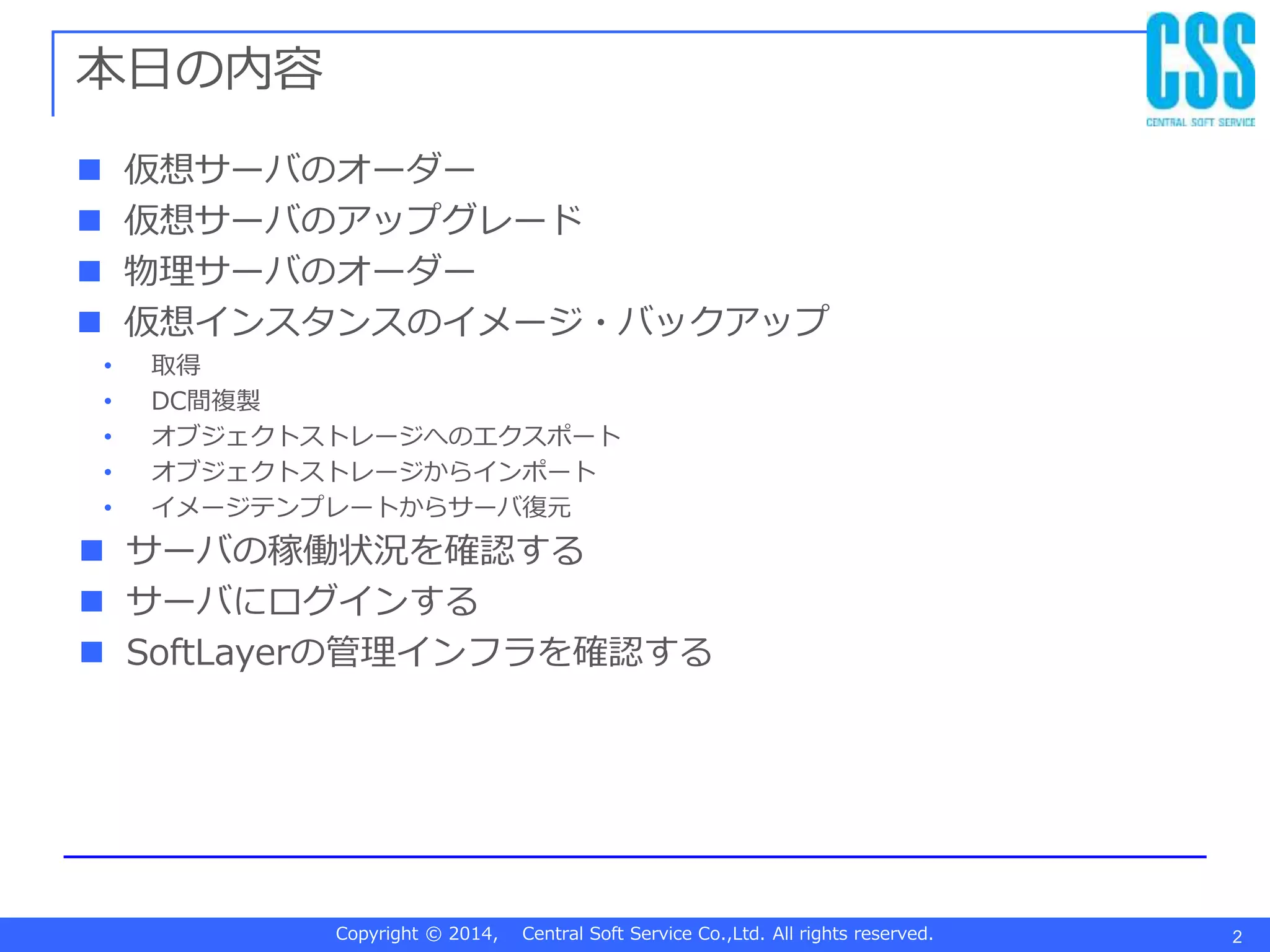

本日の内容
 仮想サーバのオーダー
 仮想サーバのアップグレード
 物理サーバのオーダー
 仮想インスタンスのイメージ・バックアップ
• 取得
• DC間複製
• オブジェクトストレージへのエクスポート
• オブジェクトストレージからインポート
• イメージテンプレートからサーバ復元
 サーバの稼働状況を確認する
 サーバにログインする
 SoftLayerの管理インフラを確認する
2

3. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
ポータル画面を開く
3

4. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
ポータル画面を開く
4

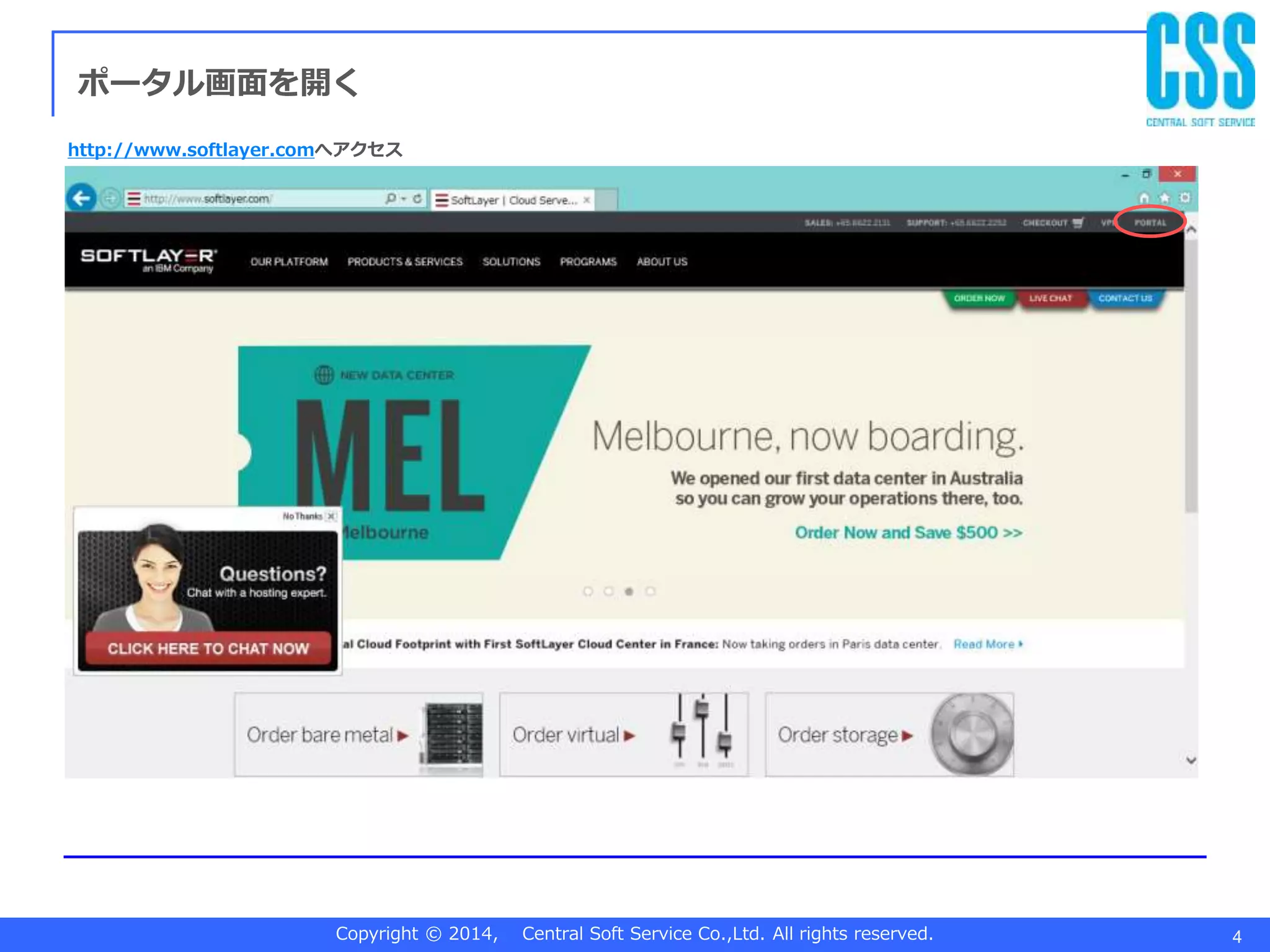

http://www.softlayer.comへアクセス

5. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 5

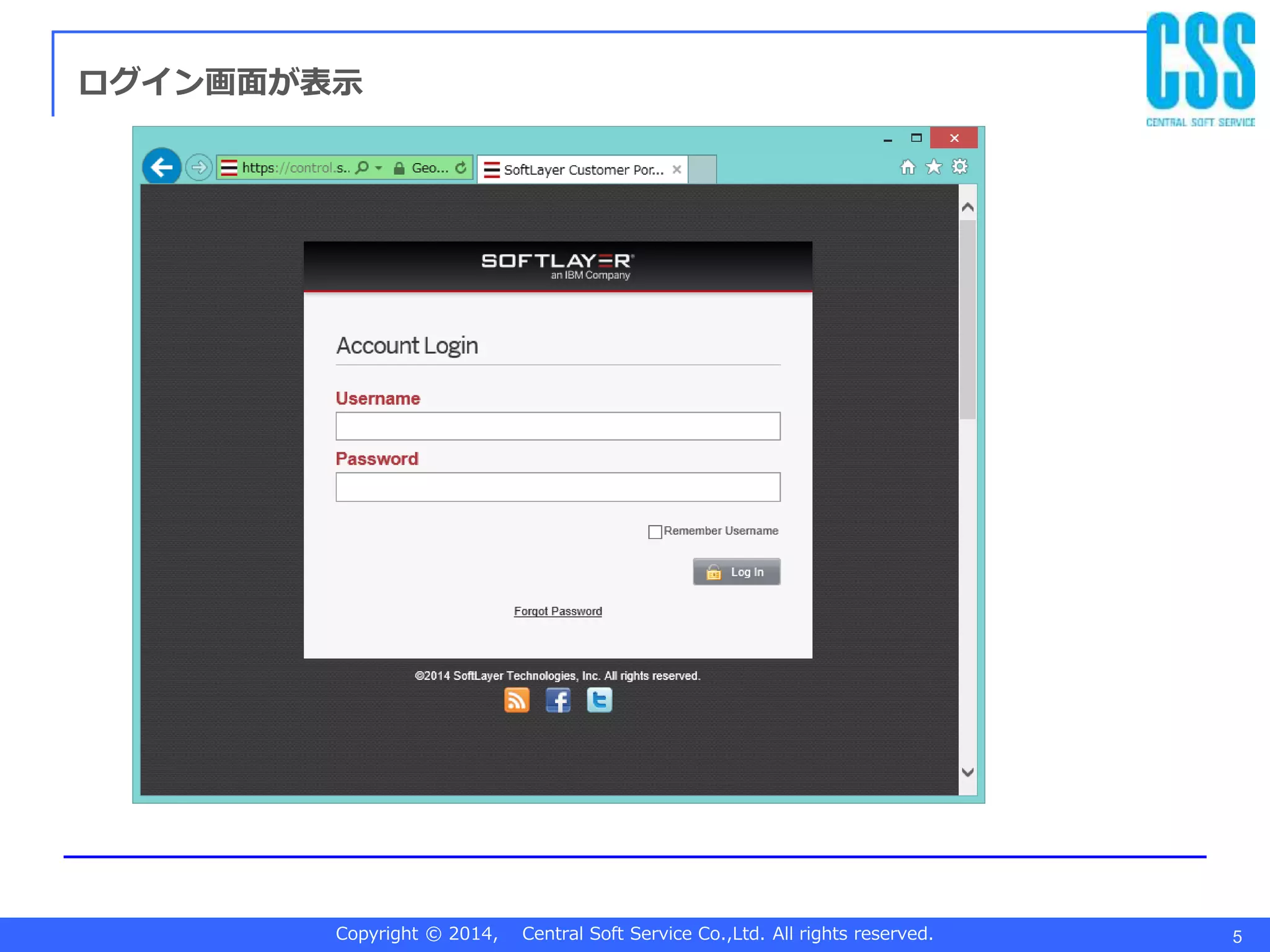

ログイン画面が表示

6. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 6

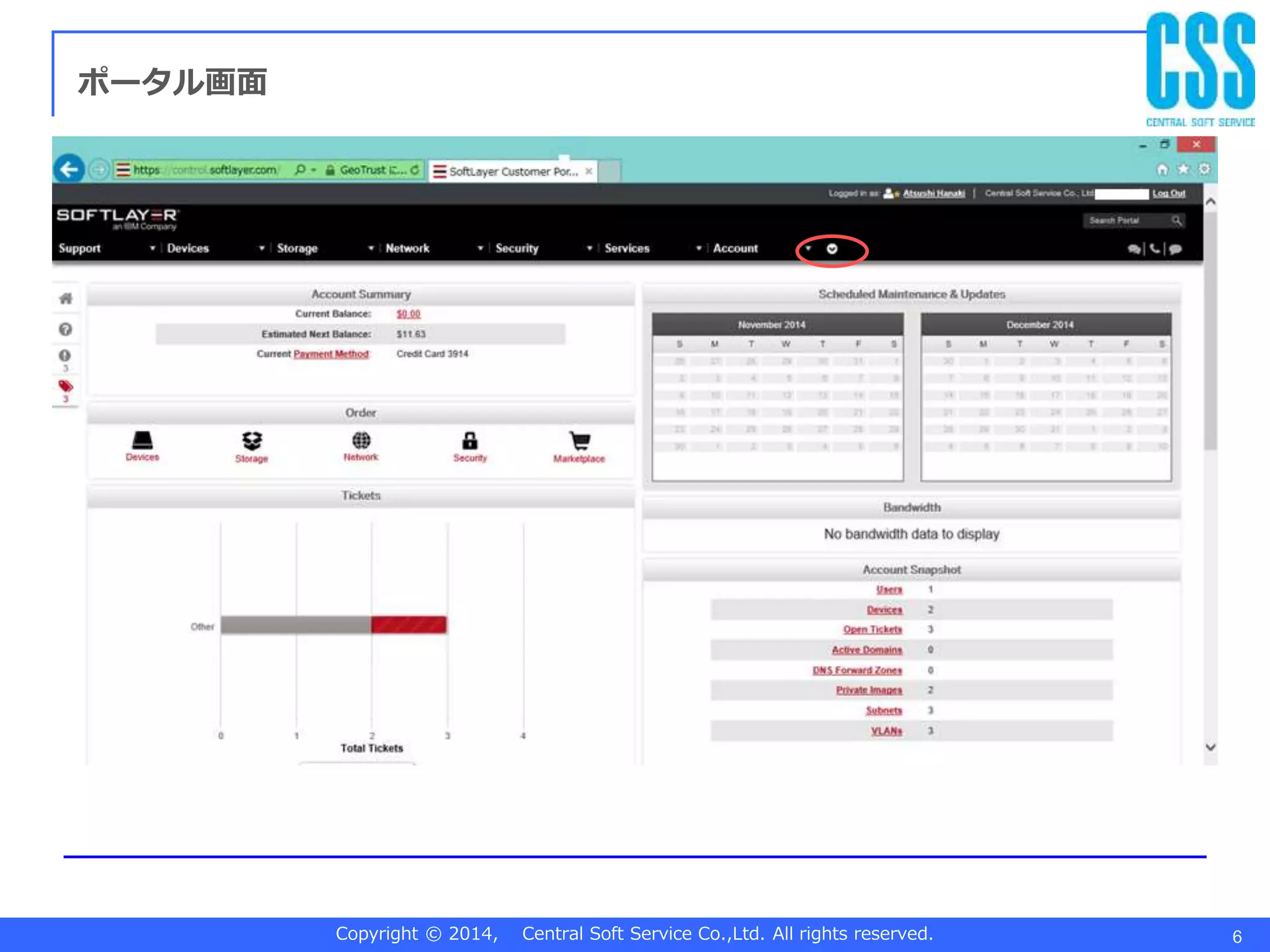

ポータル画面

7. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 7

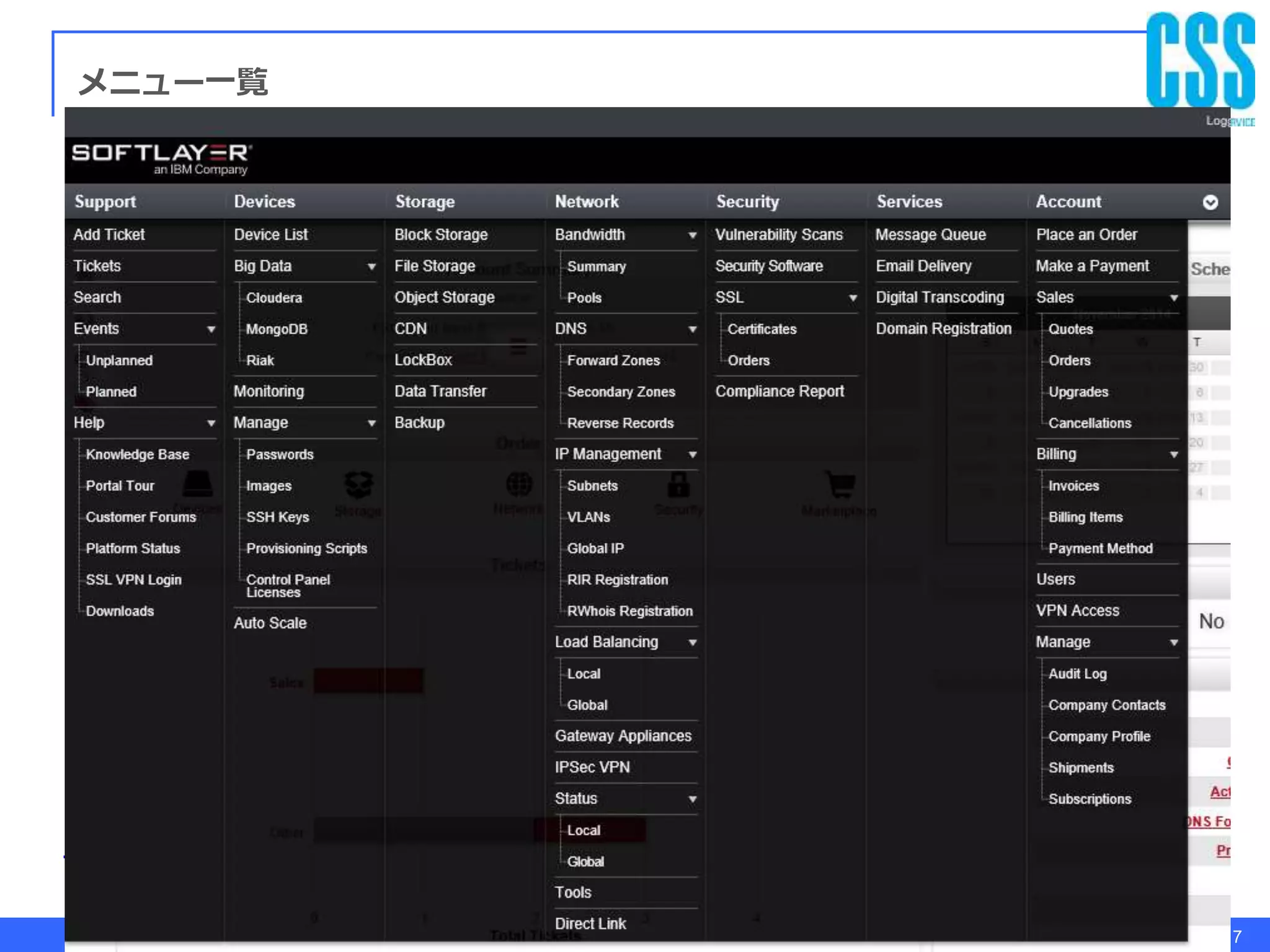

メニュー一覧

8. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
サーバをオーダーする
8

9. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 9
「Devices」 を選択

10. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 10

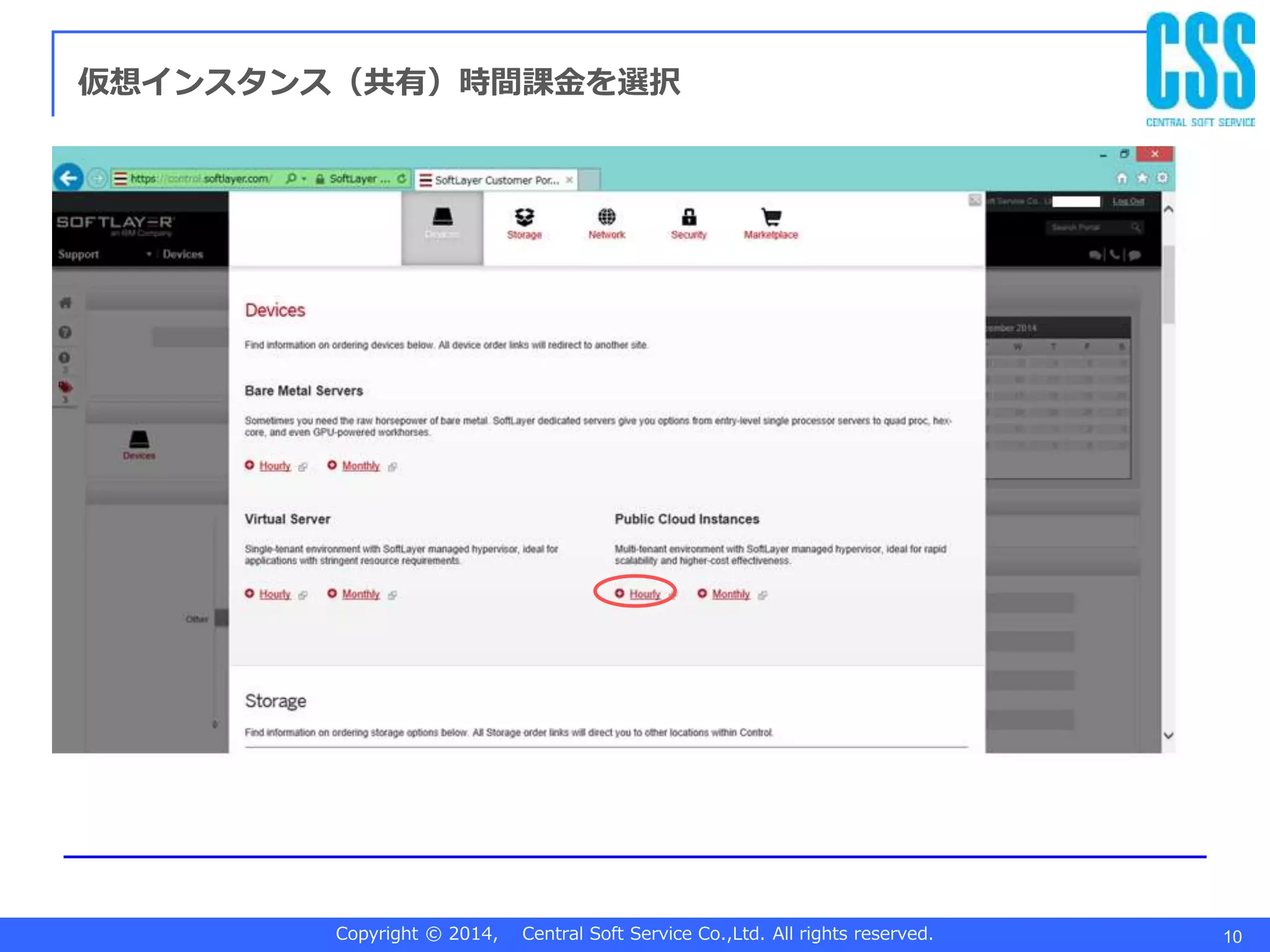

仮想インスタンス（共有）時間課金を選択

11. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 11

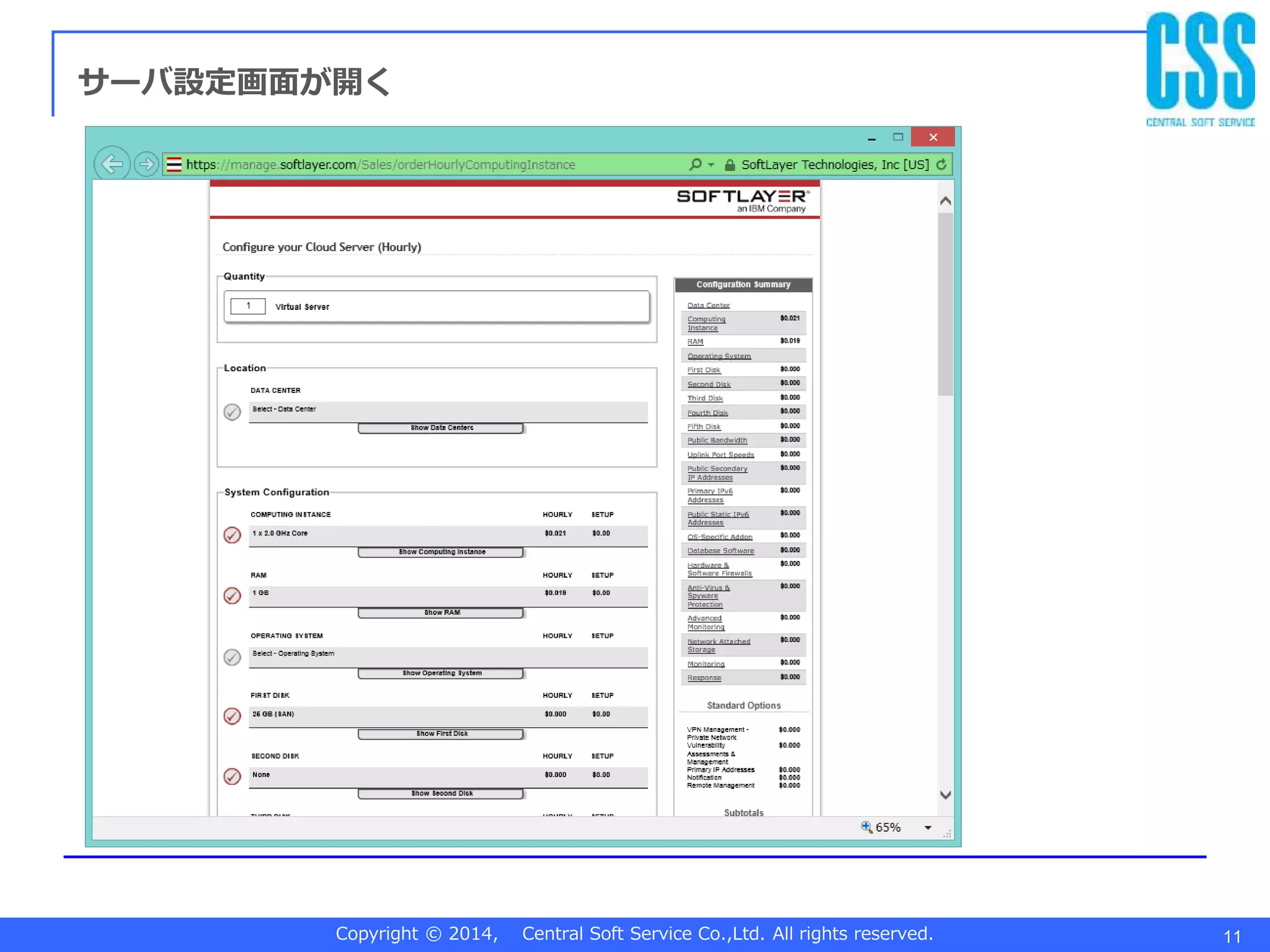

サーバ設定画面が開く

12. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 12

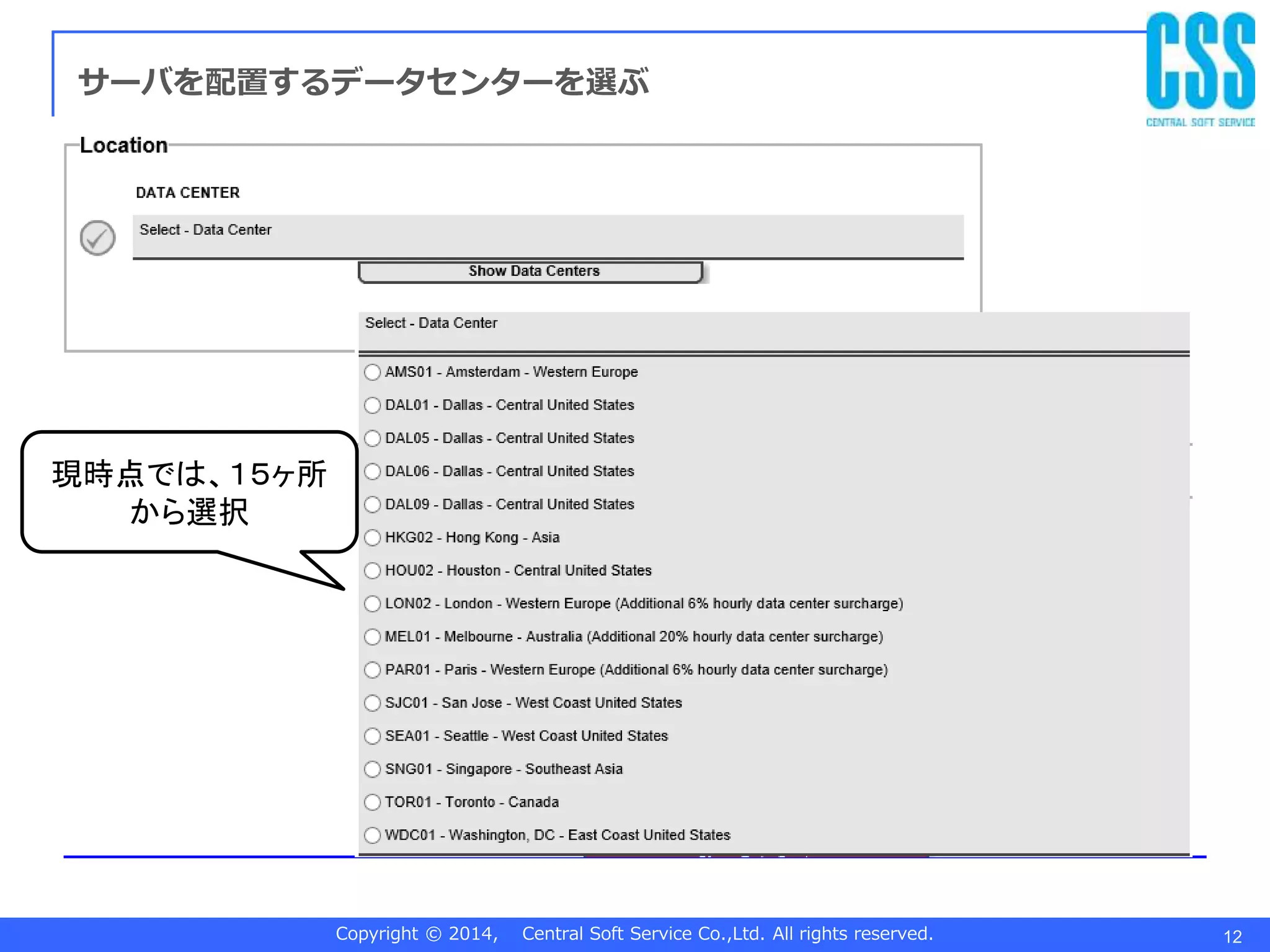

サーバを配置するデータセンターを選ぶ
現時点では、１５ヶ所
から選択

13. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 13

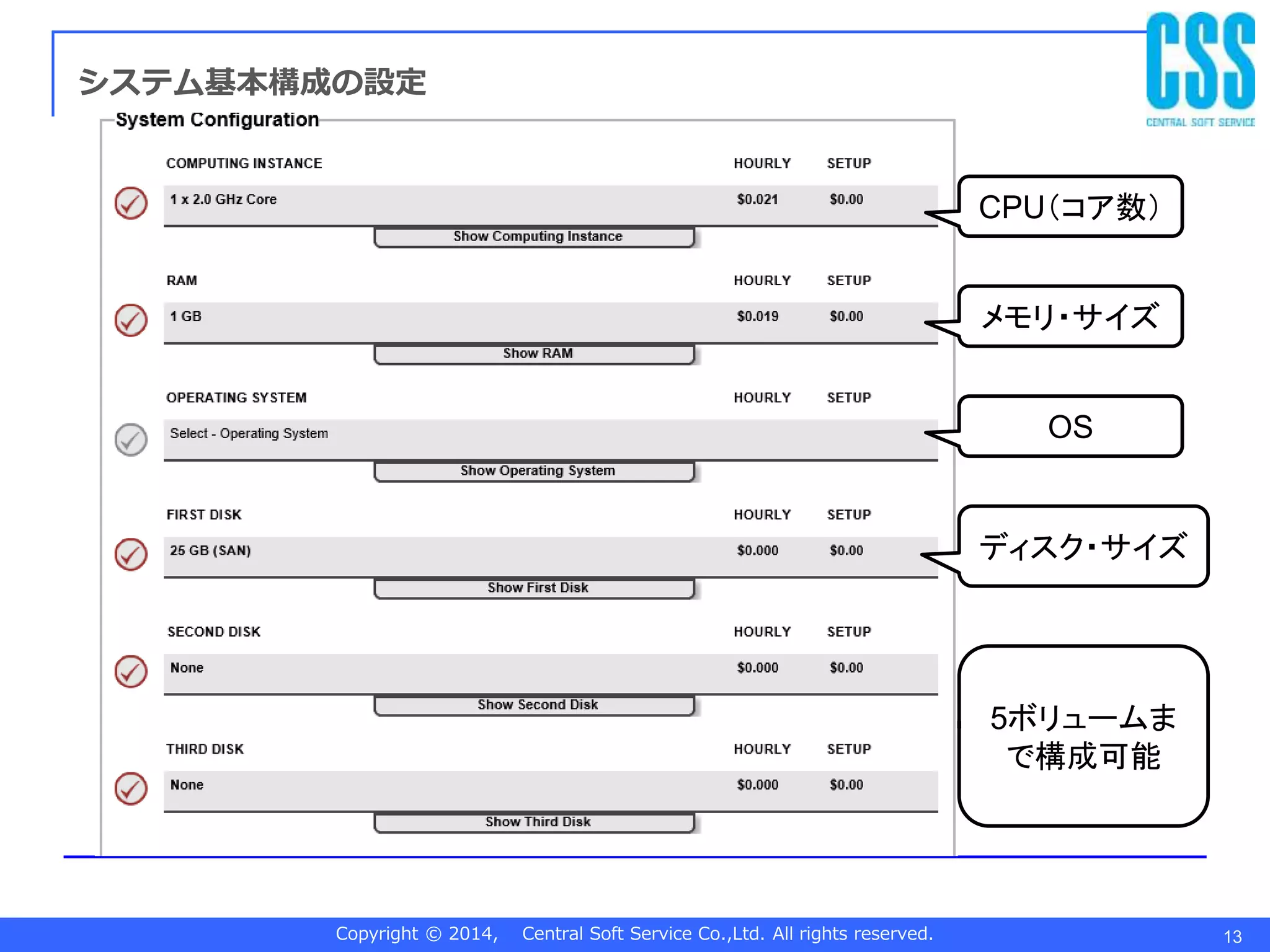

システム基本構成の設定
CPU（コア数）
メモリ・サイズ
OS
ディスク・サイズ
5ボリュームま
で構成可能

14. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 14

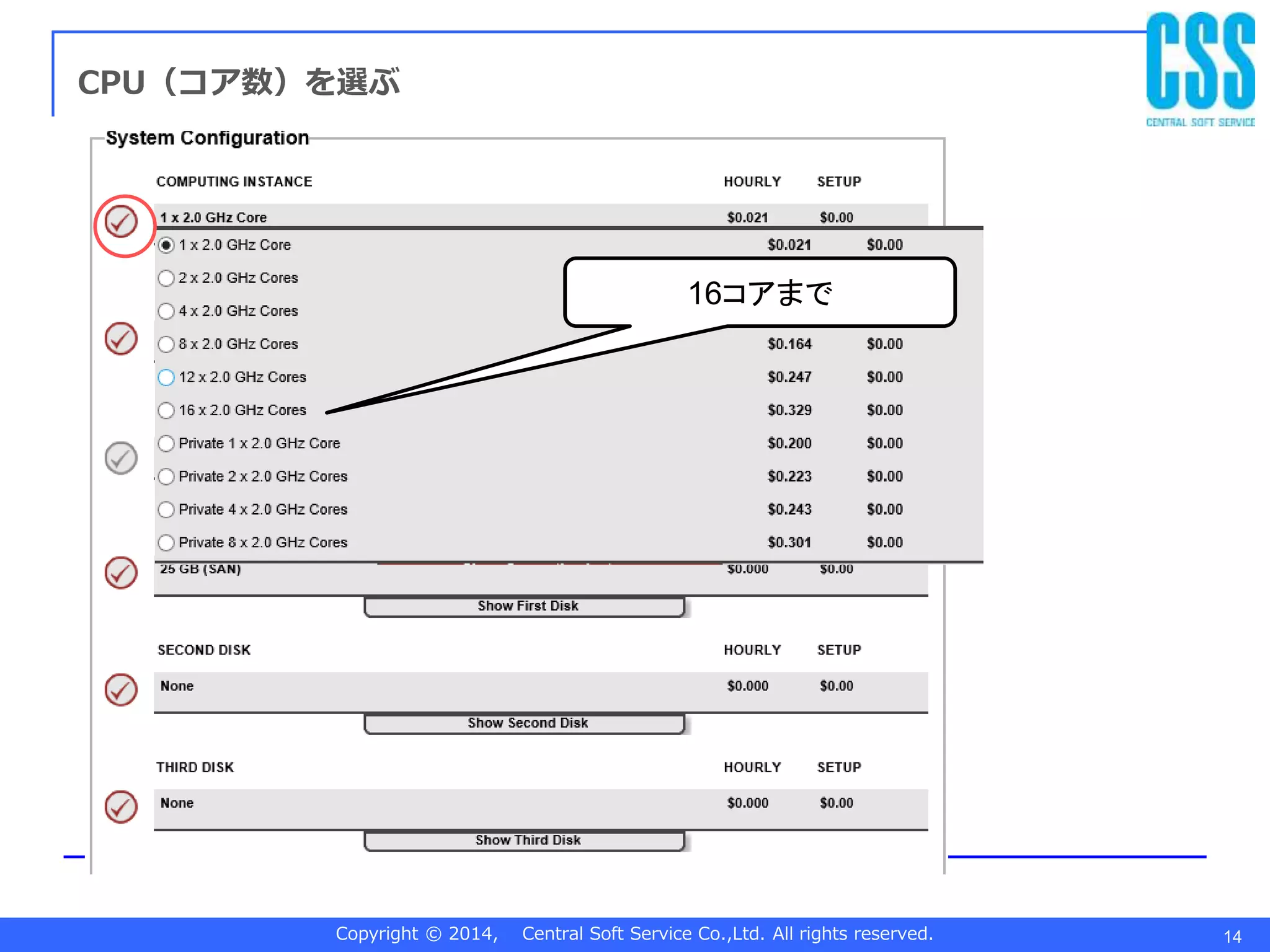

CPU（コア数）を選ぶ
16コアまで

15. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 15

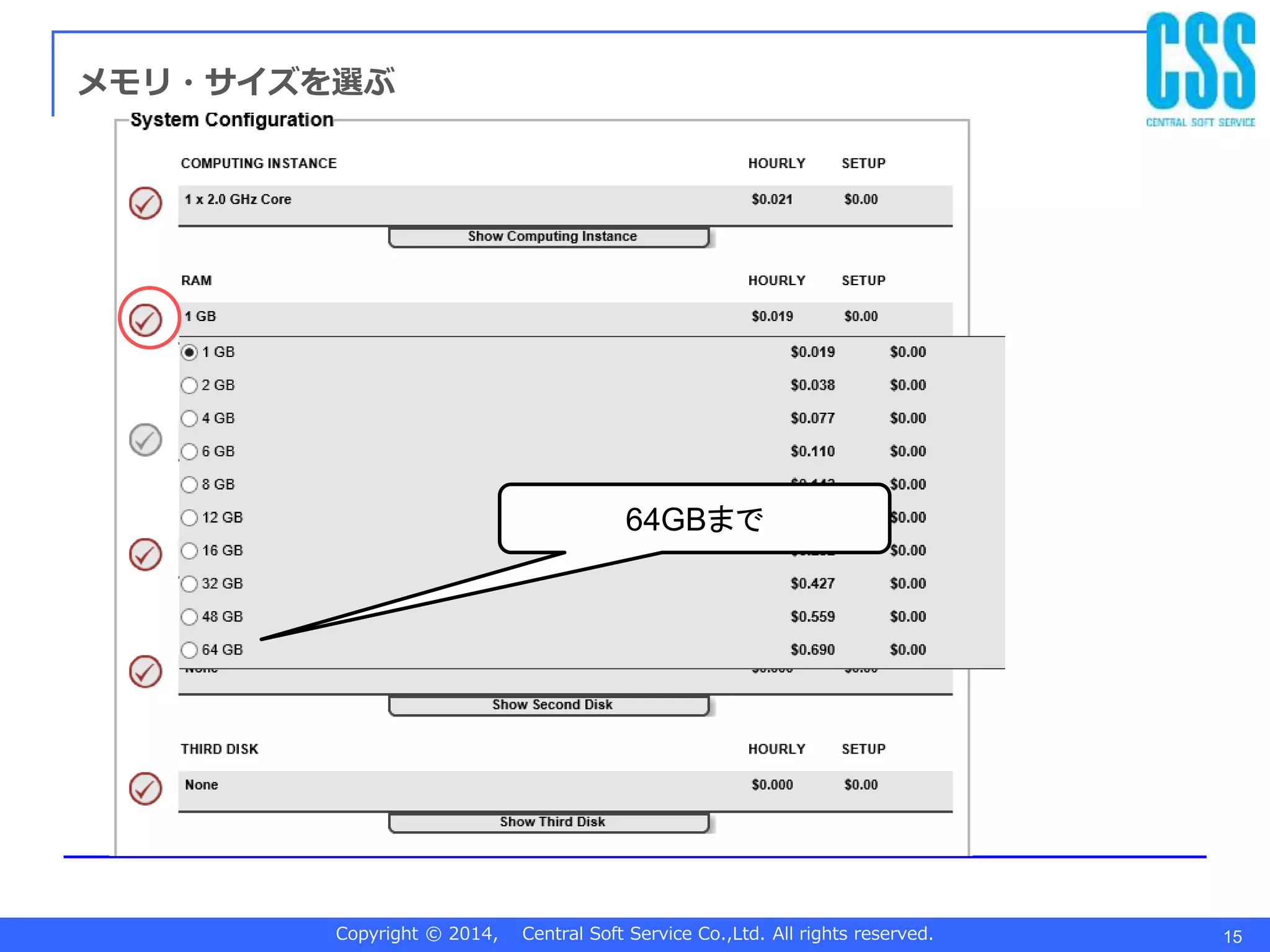

メモリ・サイズを選ぶ
64GBまで

16. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 16

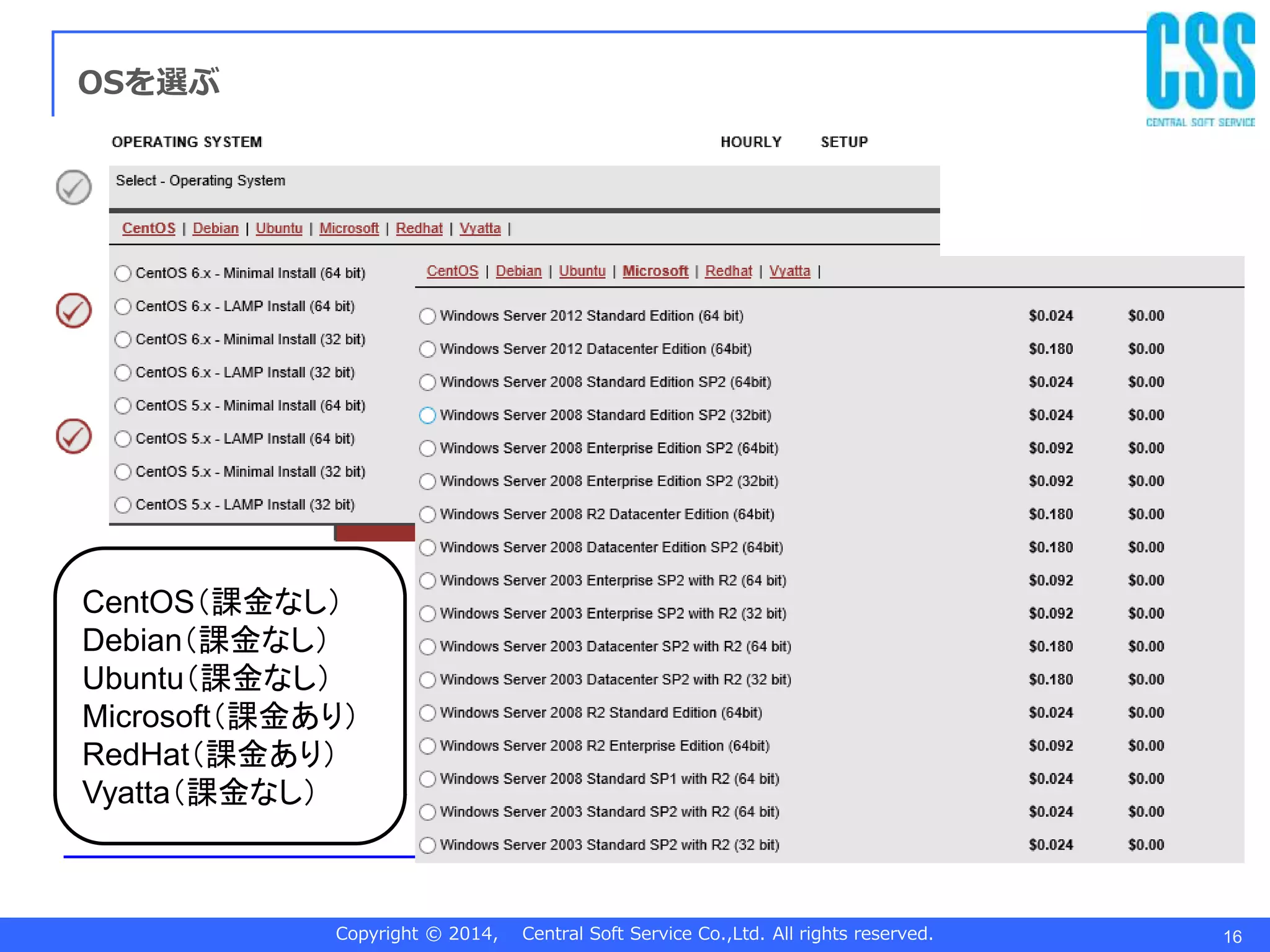

OSを選ぶ
CentOS（課金なし）
Debian（課金なし）
Ubuntu（課金なし）
Microsoft（課金あり）
RedHat（課金あり）
Vyatta（課金なし）

17. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 17

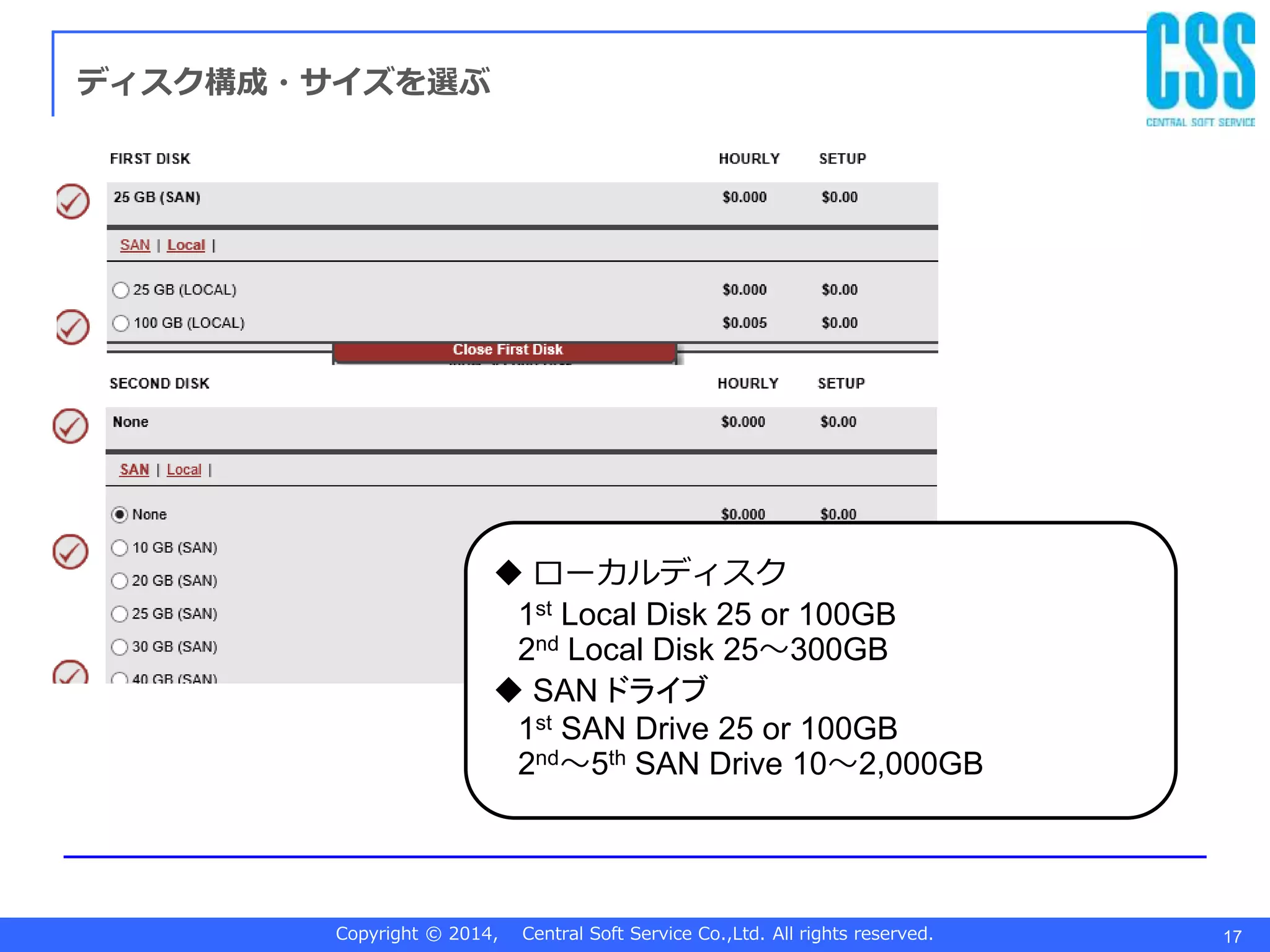

ディスク構成・サイズを選ぶ
 ローカルディスク
1st Local Disk 25 or 100GB
2nd Local Disk 25～300GB
 SAN ドライブ
1st SAN Drive 25 or 100GB
2nd～5th SAN Drive 10～2,000GB

18. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 18

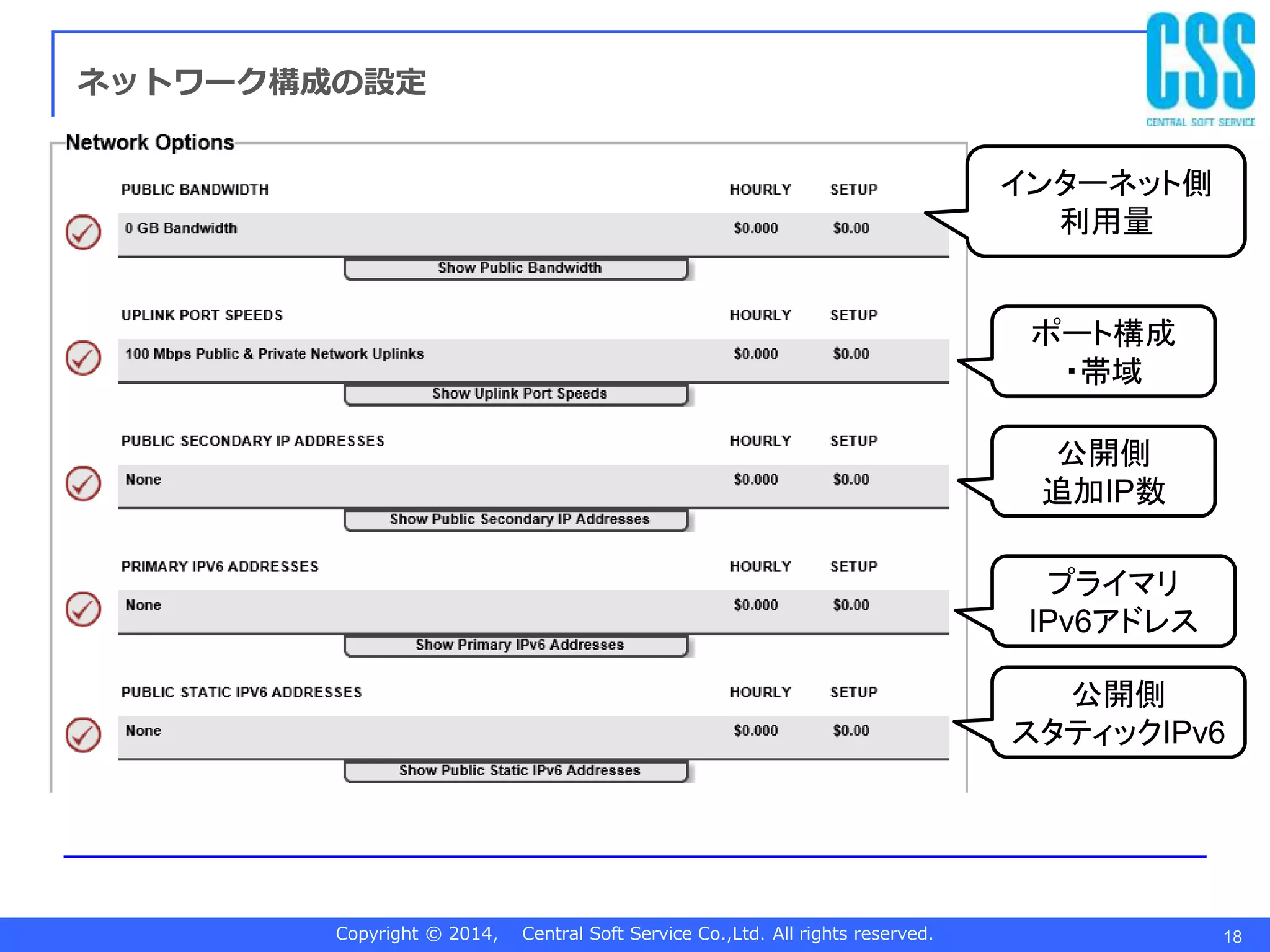

ネットワーク構成の設定
インターネット側
利用量
ポート構成
・帯域
公開側
追加IP数
プライマリ
IPv6アドレス
公開側
スタティックIPv6

19. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 19

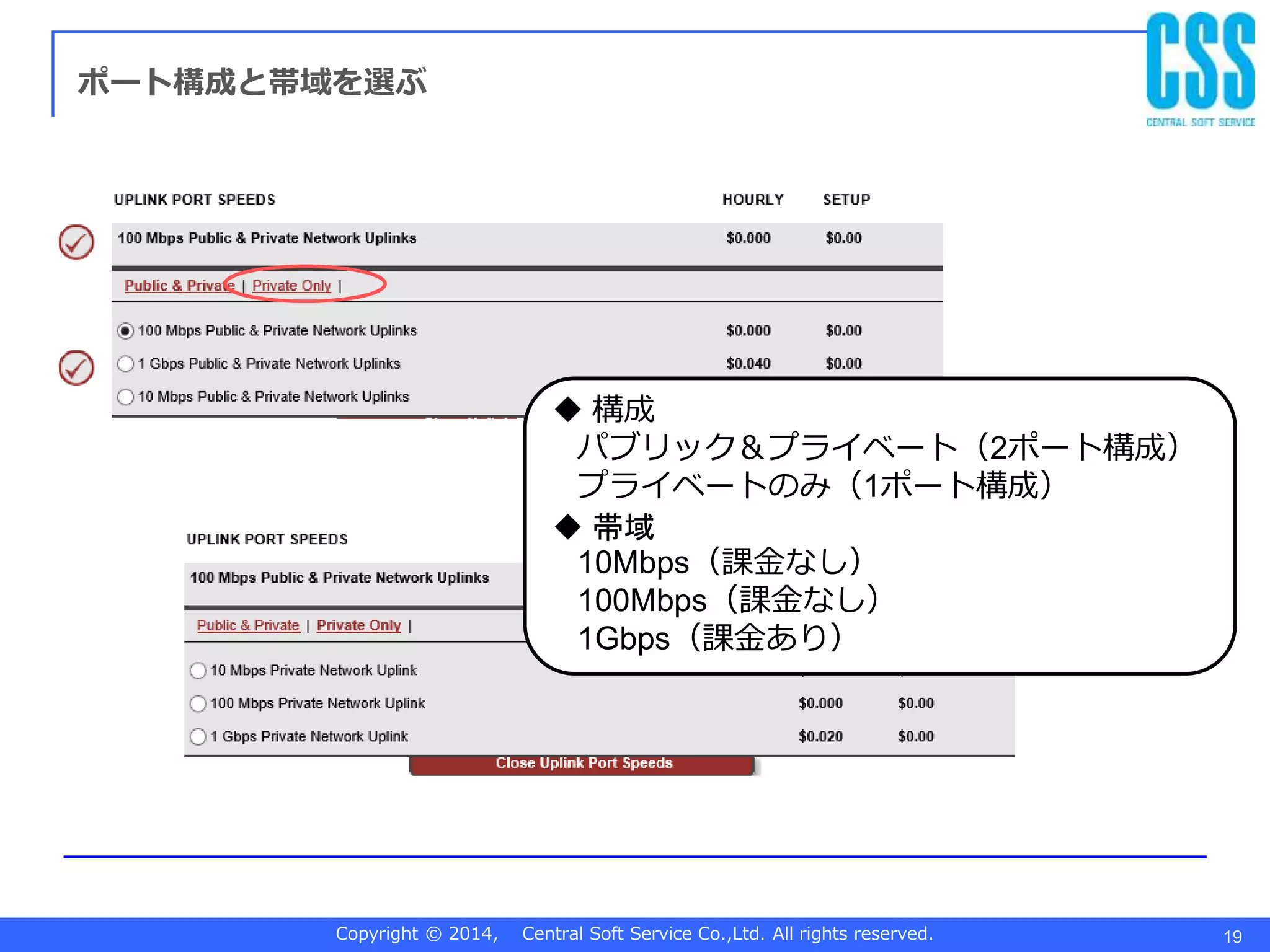

ポート構成と帯域を選ぶ
 構成
パブリック＆プライベート（2ポート構成）
プライベートのみ（1ポート構成）
 帯域
10Mbps（課金なし）
100Mbps（課金なし）
1Gbps（課金あり）

20. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 20

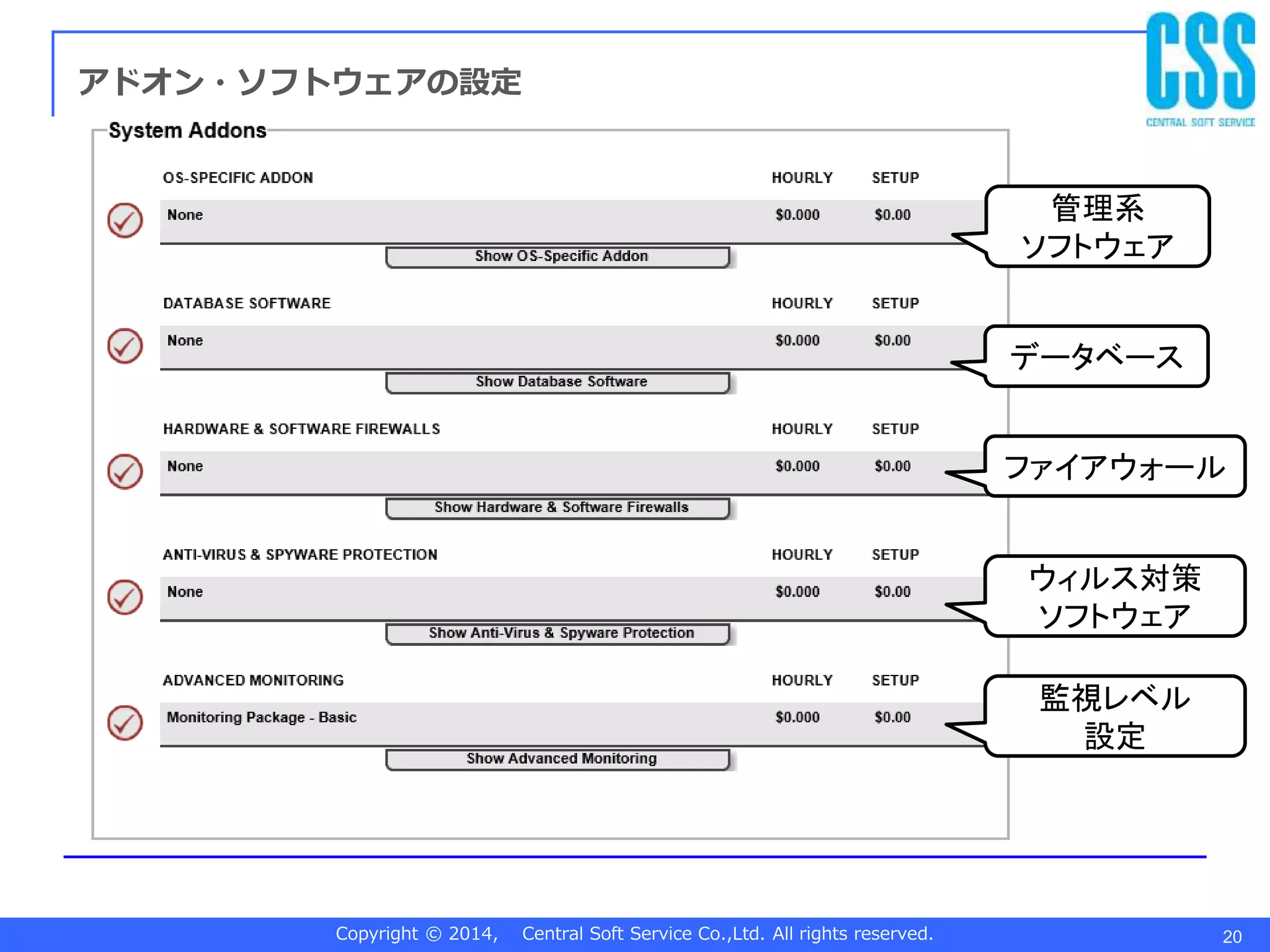

アドオン・ソフトウェアの設定
データベース
ファイアウォール
ウィルス対策
ソフトウェア
監視レベル
設定
管理系
ソフトウェア

21. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 21

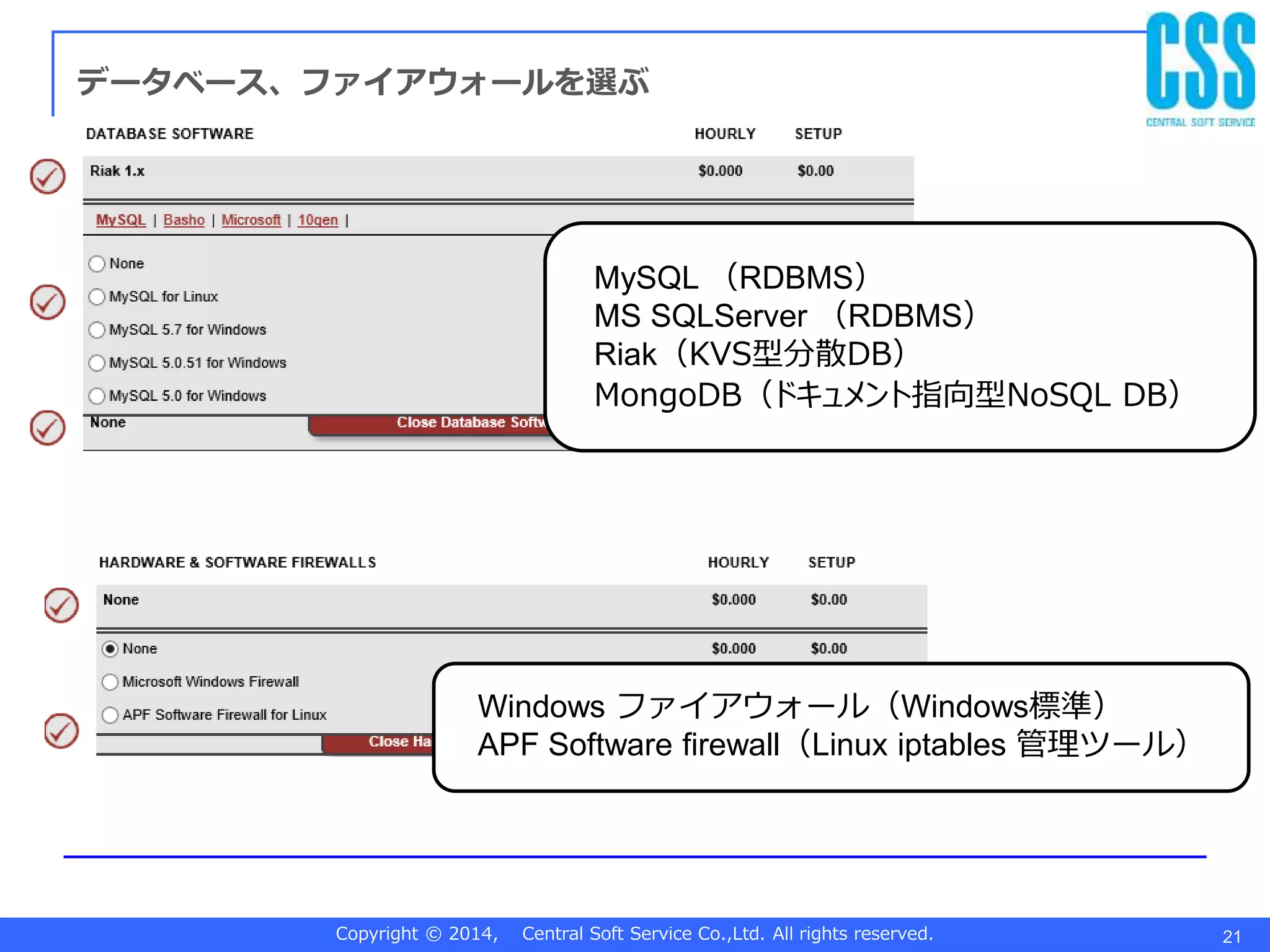

データベース、ファイアウォールを選ぶ
MySQL （RDBMS）
MS SQLServer （RDBMS）
Riak（KVS型分散DB）
MongoDB（ドキュメント指向型NoSQL DB）
Windows ファイアウォール（Windows標準）
APF Software firewall（Linux iptables 管理ツール）

22. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 22
NAS、監視・インシデント対応サービスを設定する
NAS
監視方法
インシデント
レスポンス

23. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 23

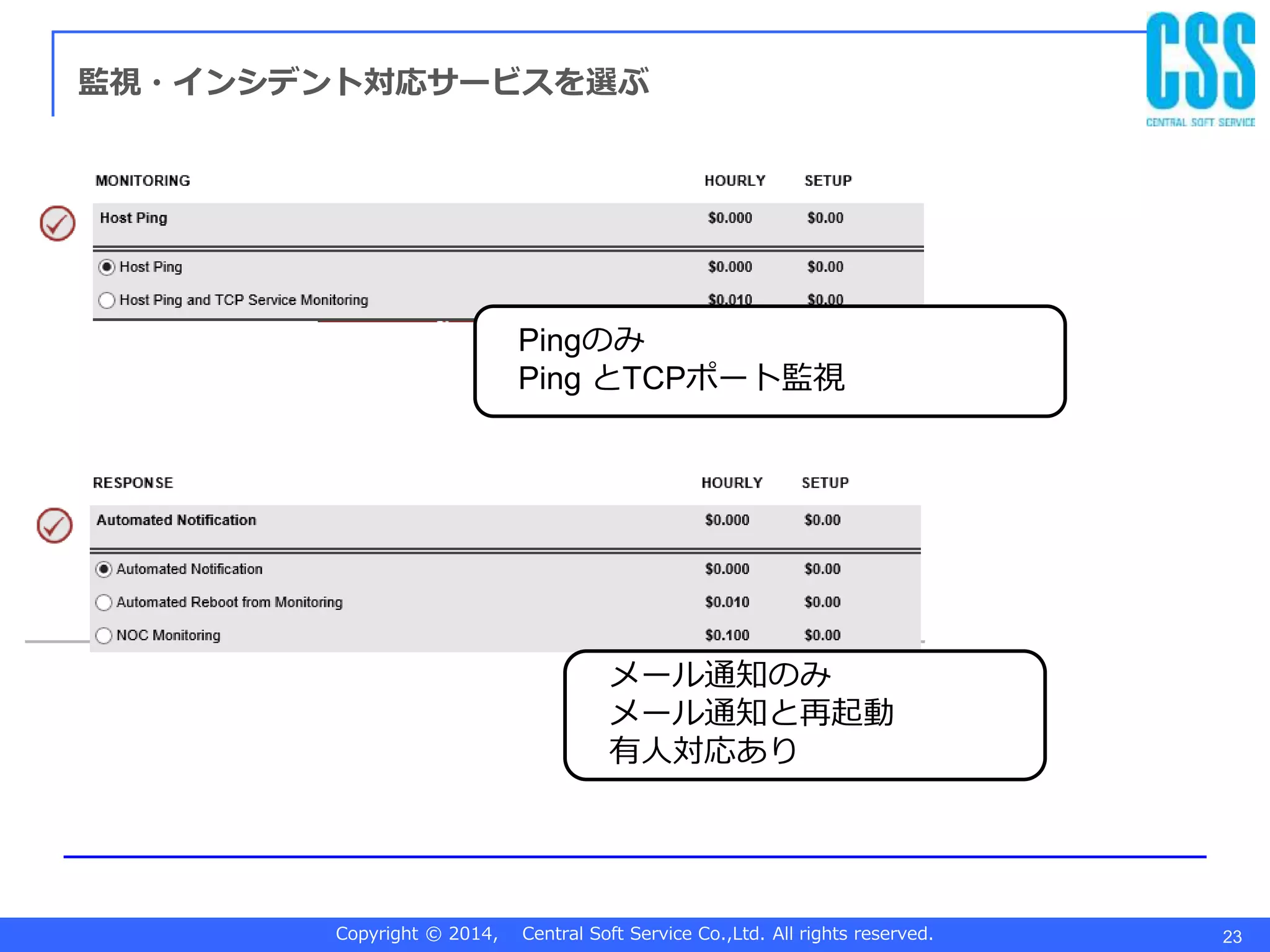

監視・インシデント対応サービスを選ぶ
Pingのみ
Ping とTCPポート監視
メール通知のみ
メール通知と再起動
有人対応あり

24. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 24

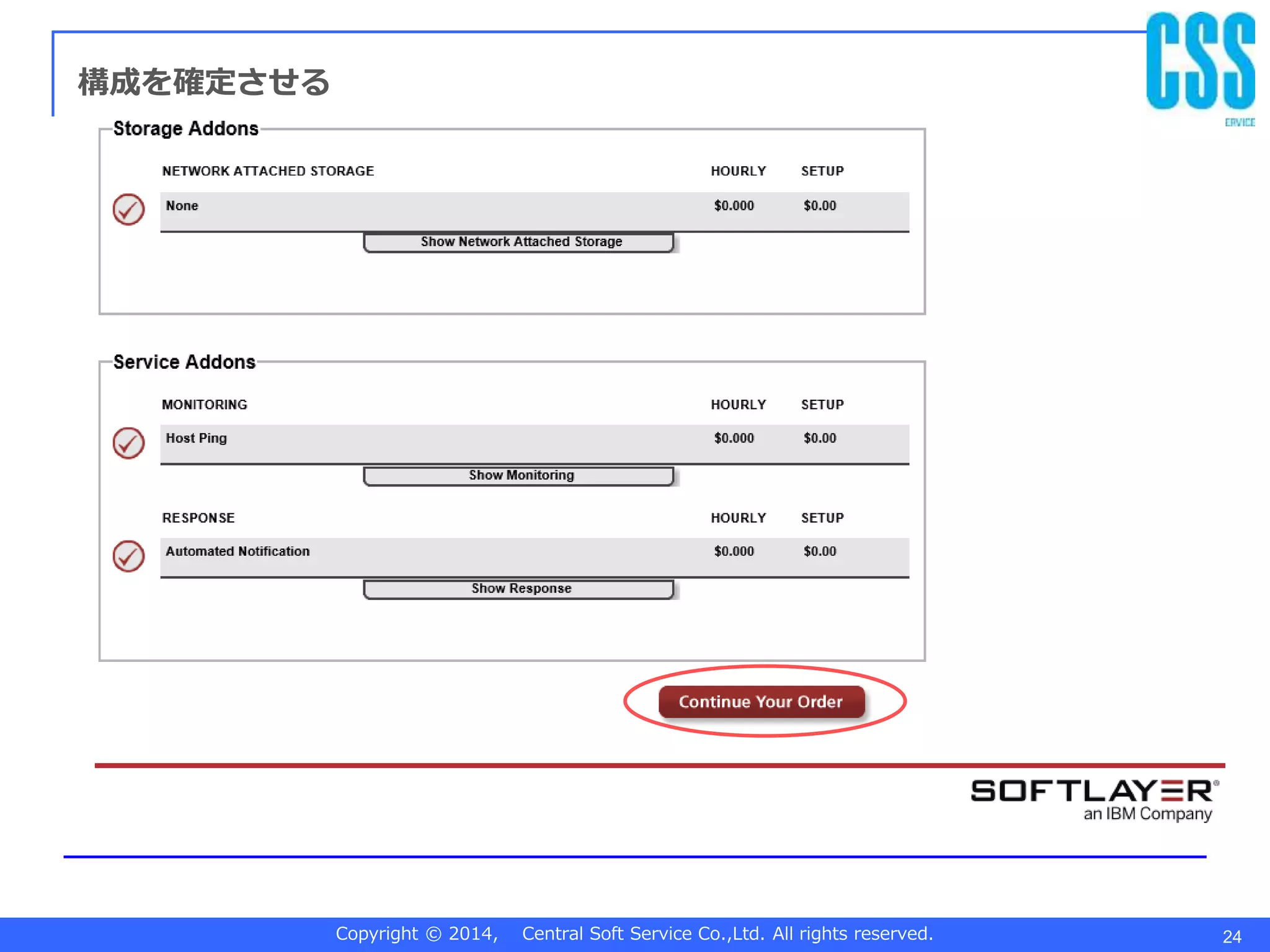

構成を確定させる

25. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 25

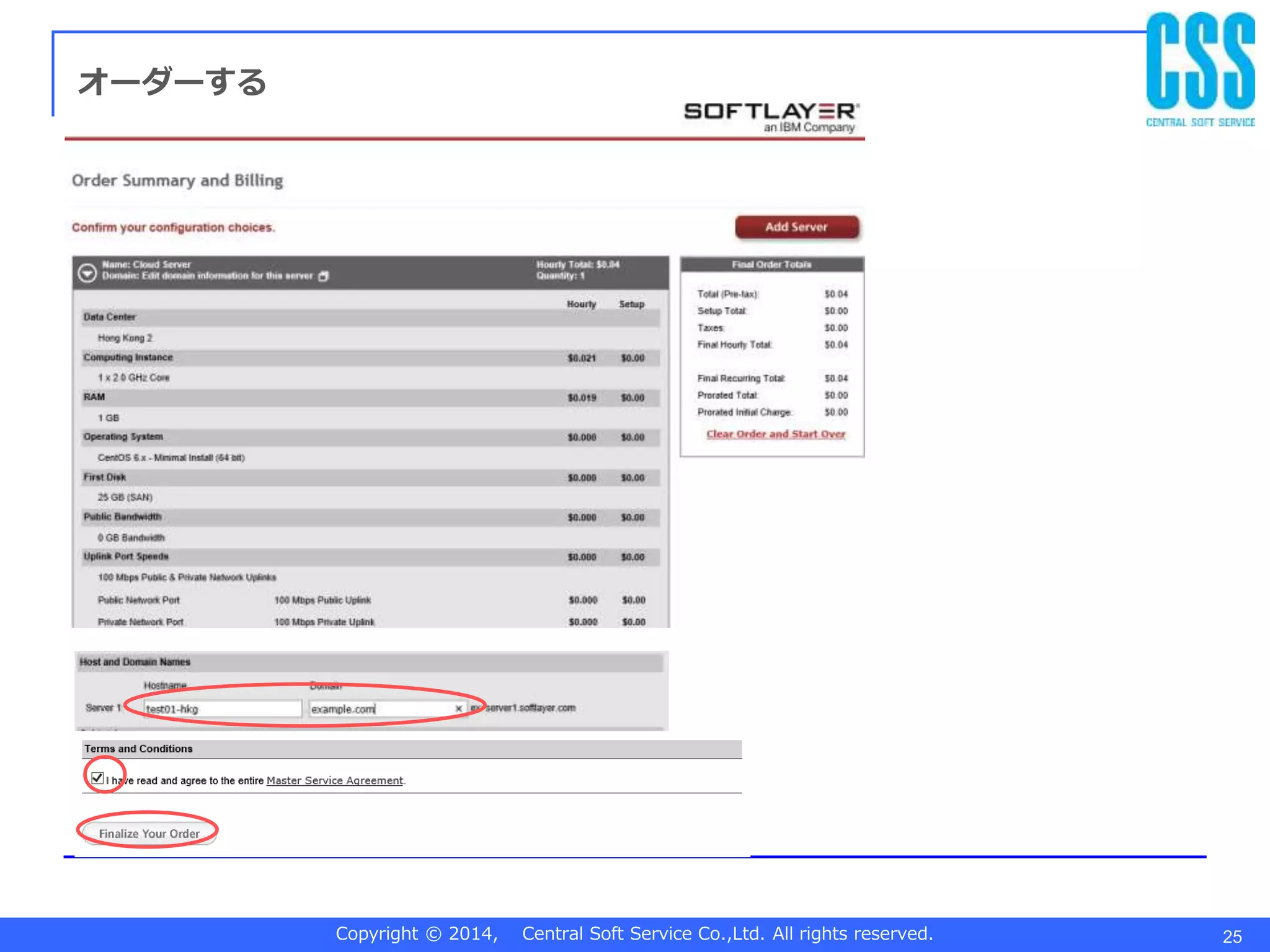

オーダーする

26. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 26

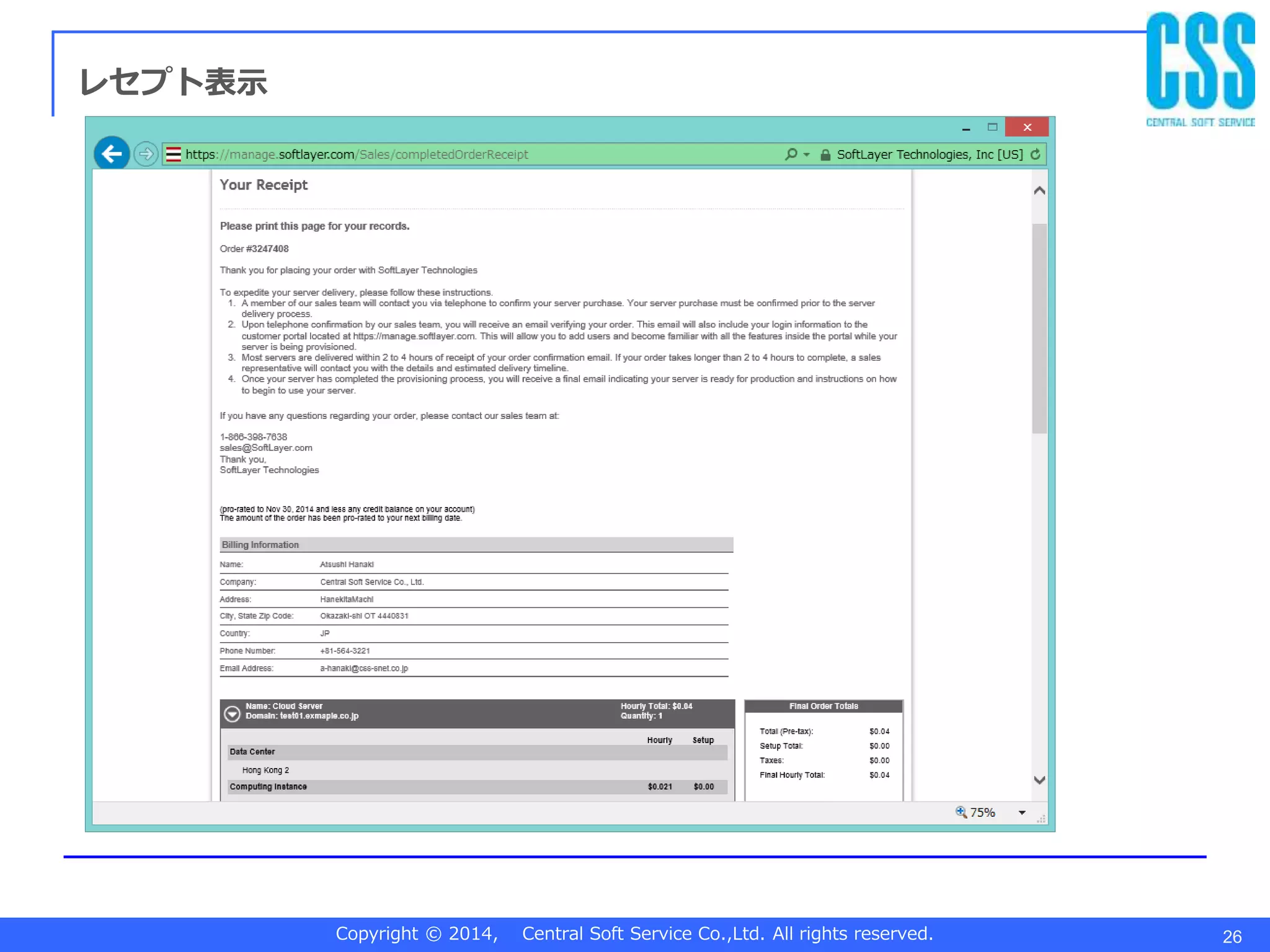

レセプト表示

27. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 27

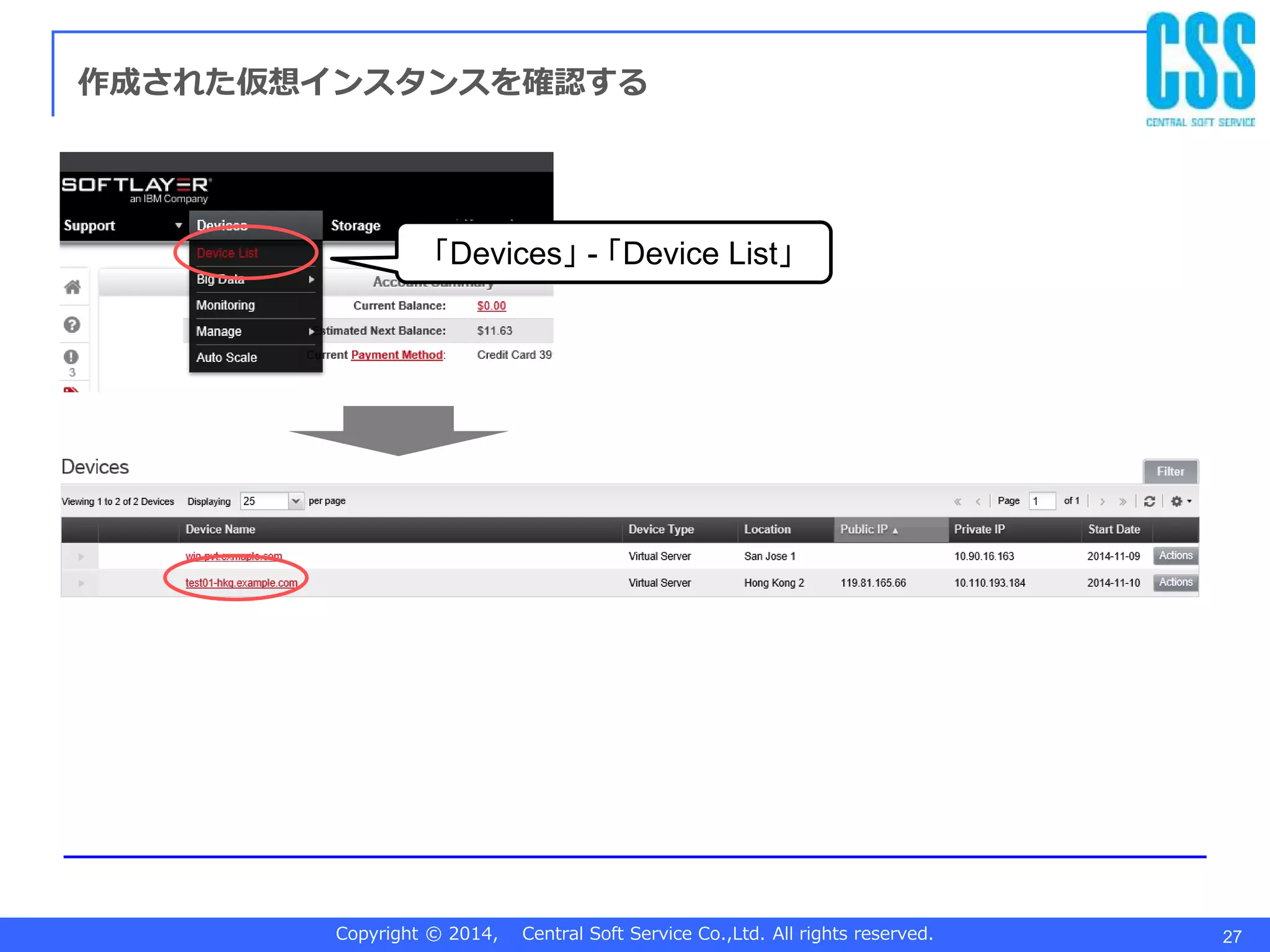

作成された仮想インスタンスを確認する
「Devices」 - 「Device List」

28. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 28

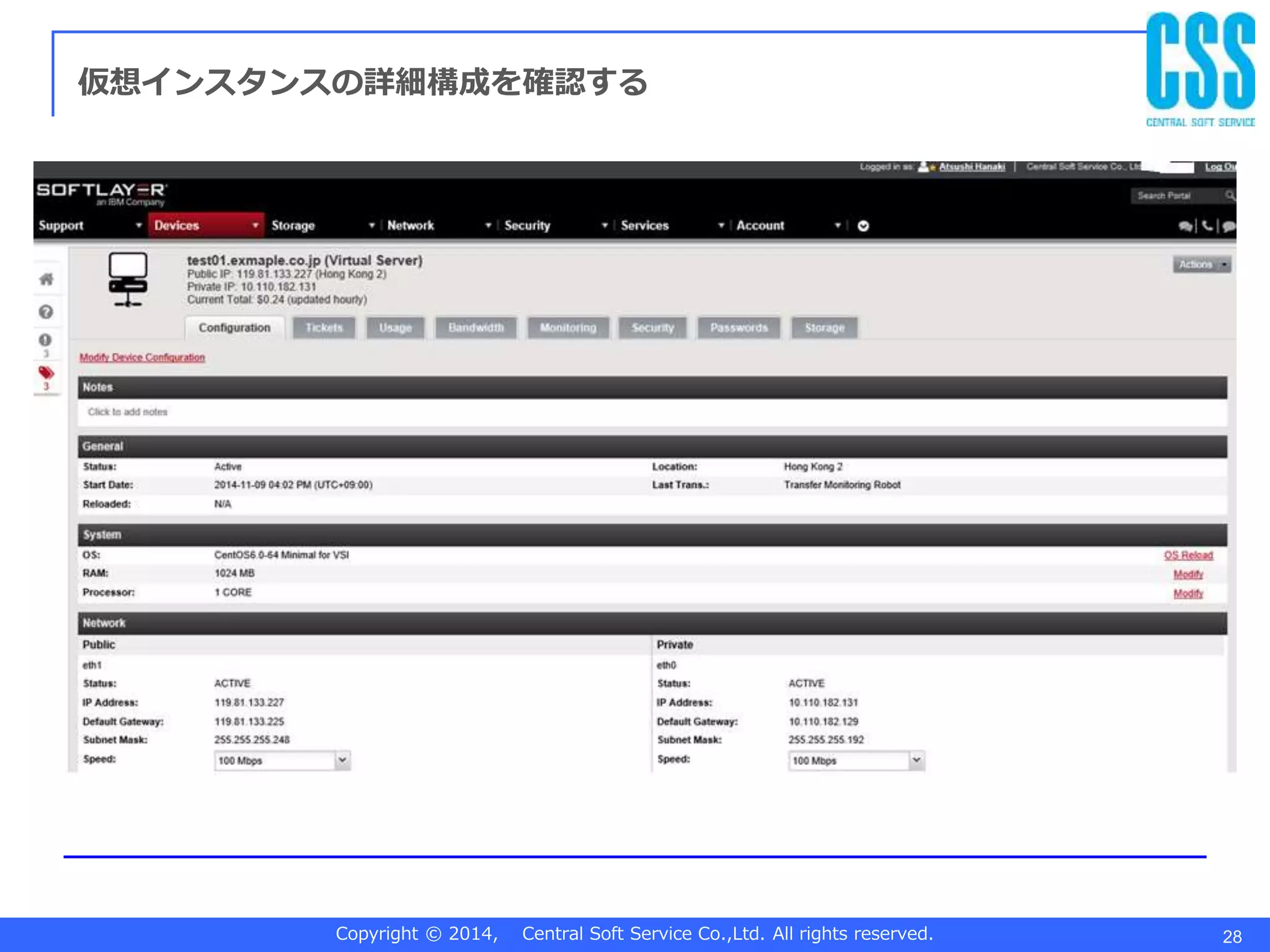

仮想インスタンスの詳細構成を確認する

29. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
サーバをアップグレードする
29

30. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 30

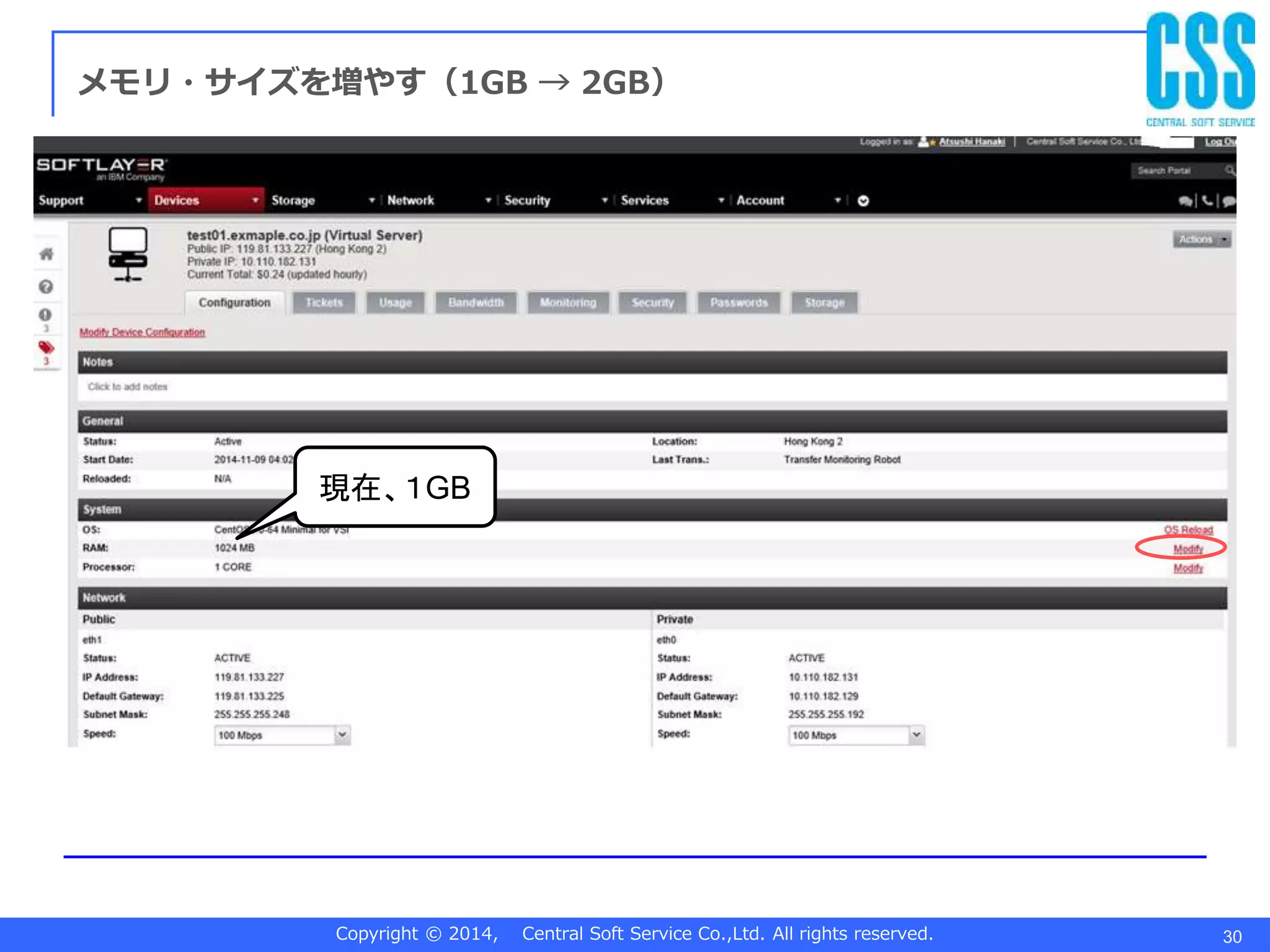

メモリ・サイズを増やす（1GB → 2GB）
現在、１GB

31. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 31

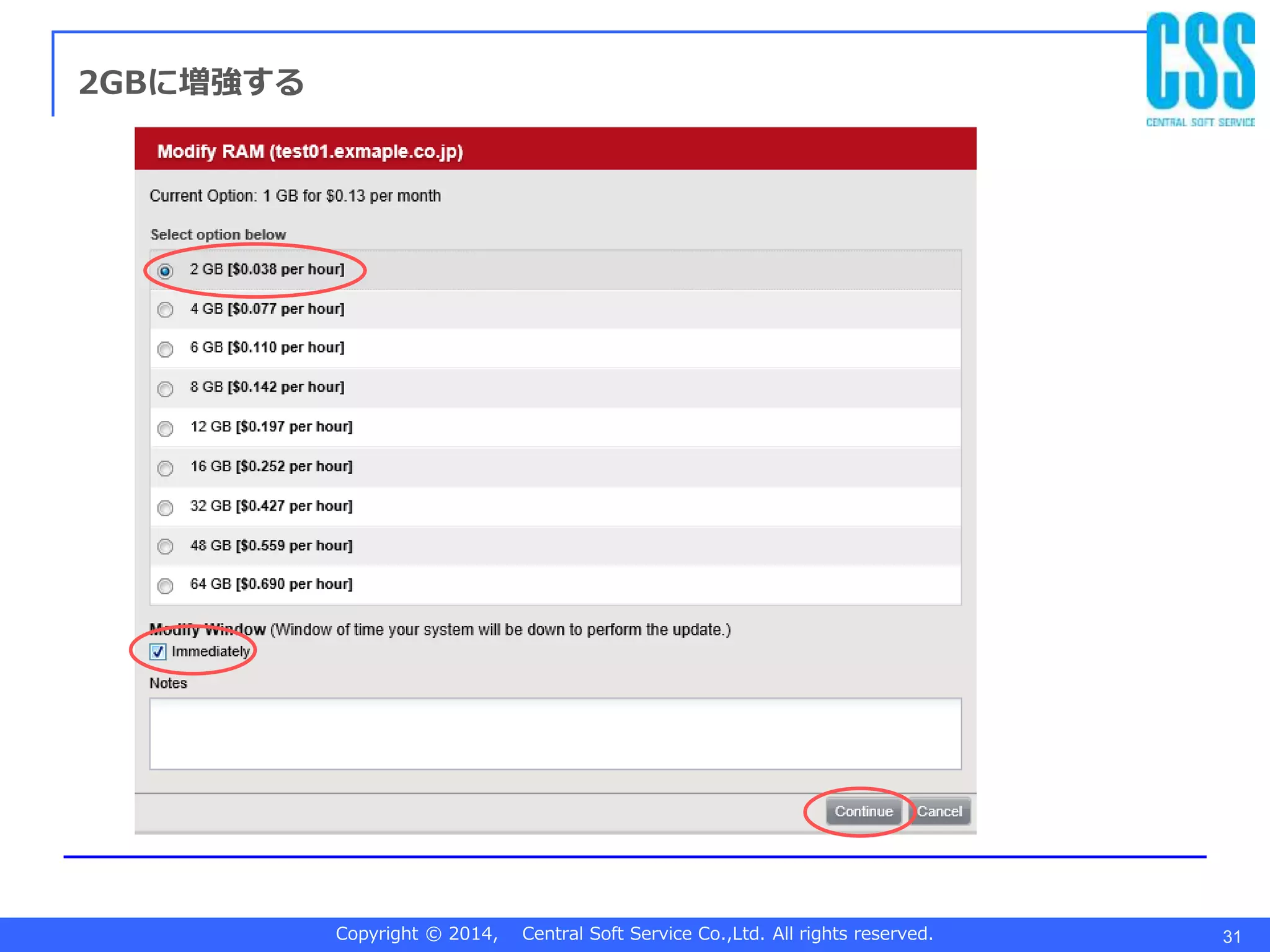

2GBに増強する

32. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 32

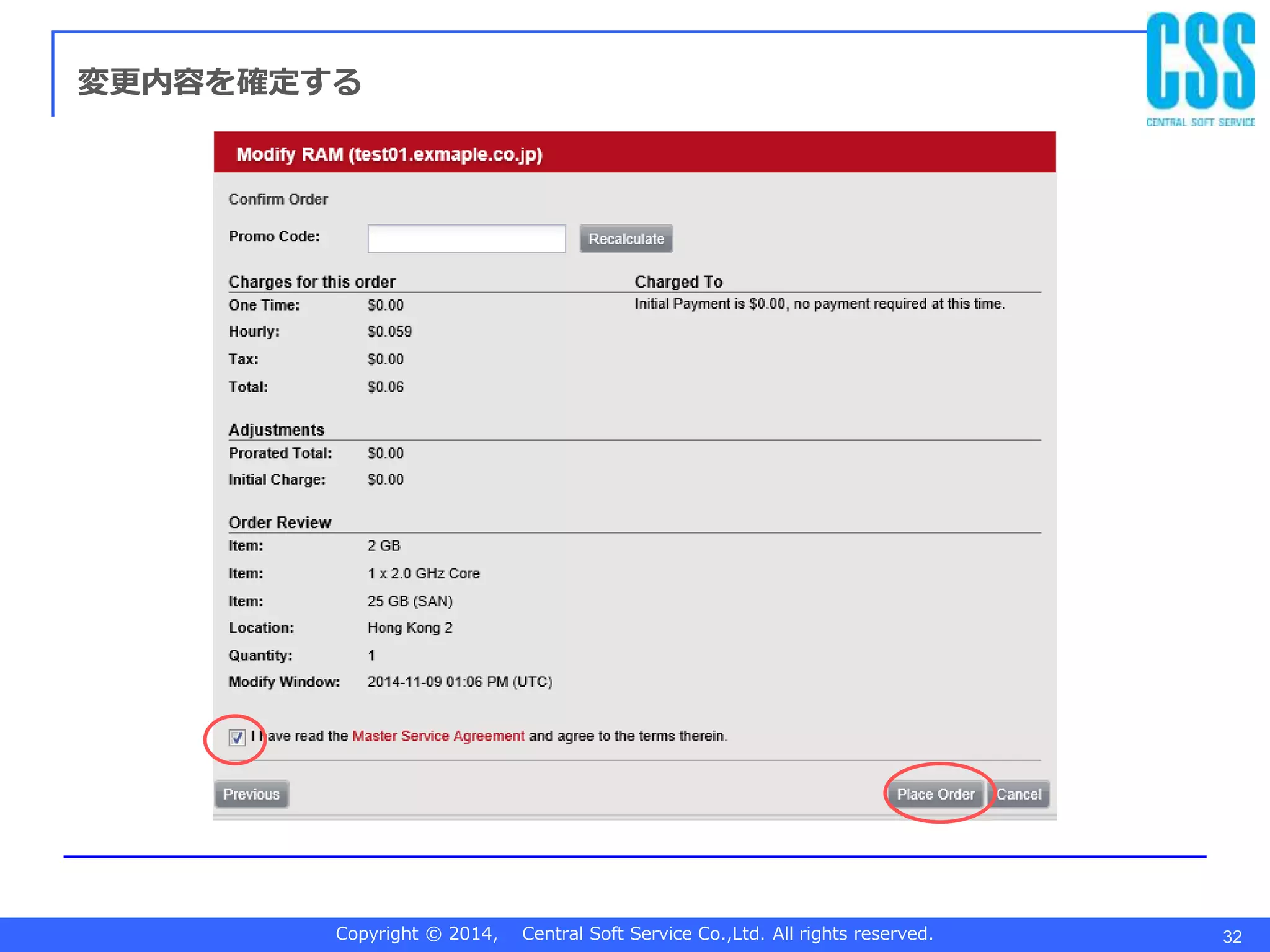

変更内容を確定する

33. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 33

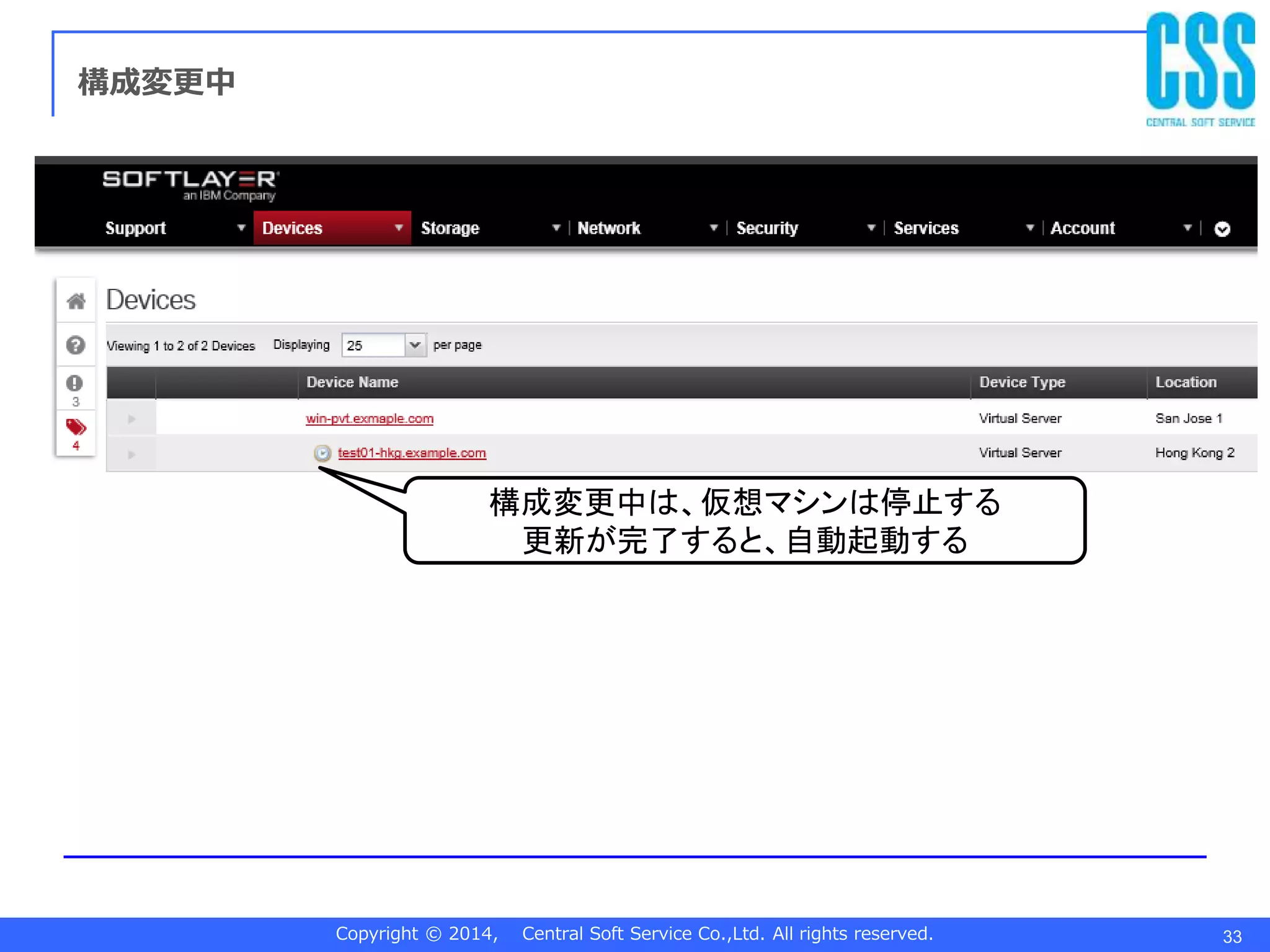

構成変更中
構成変更中は、仮想マシンは停止する
更新が完了すると、自動起動する

34. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 34
構成変更の完了
2GBになった

35. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
物理サーバをオーダーする
35

36. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 36

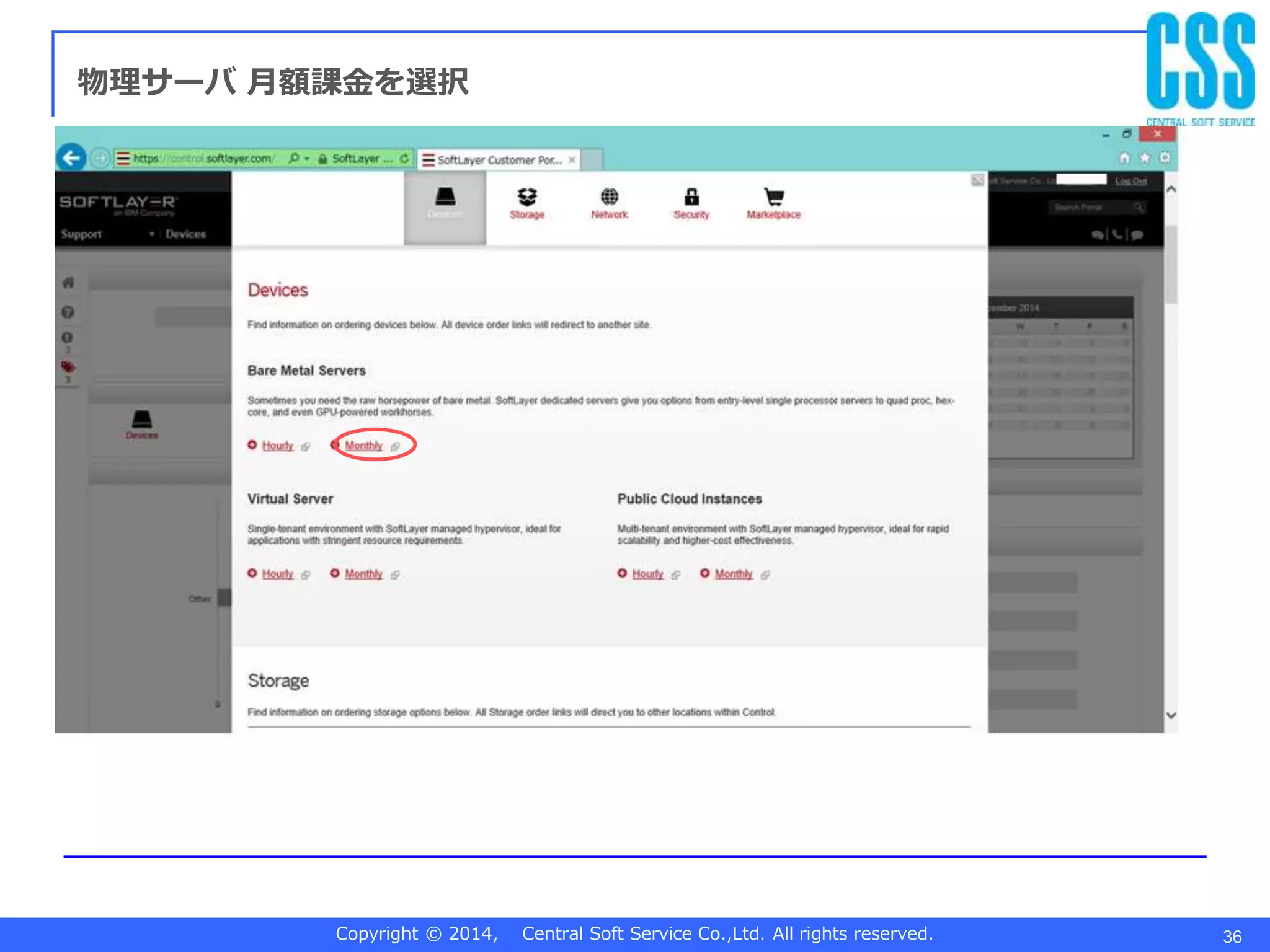

物理サーバ 月額課金を選択

37. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 37

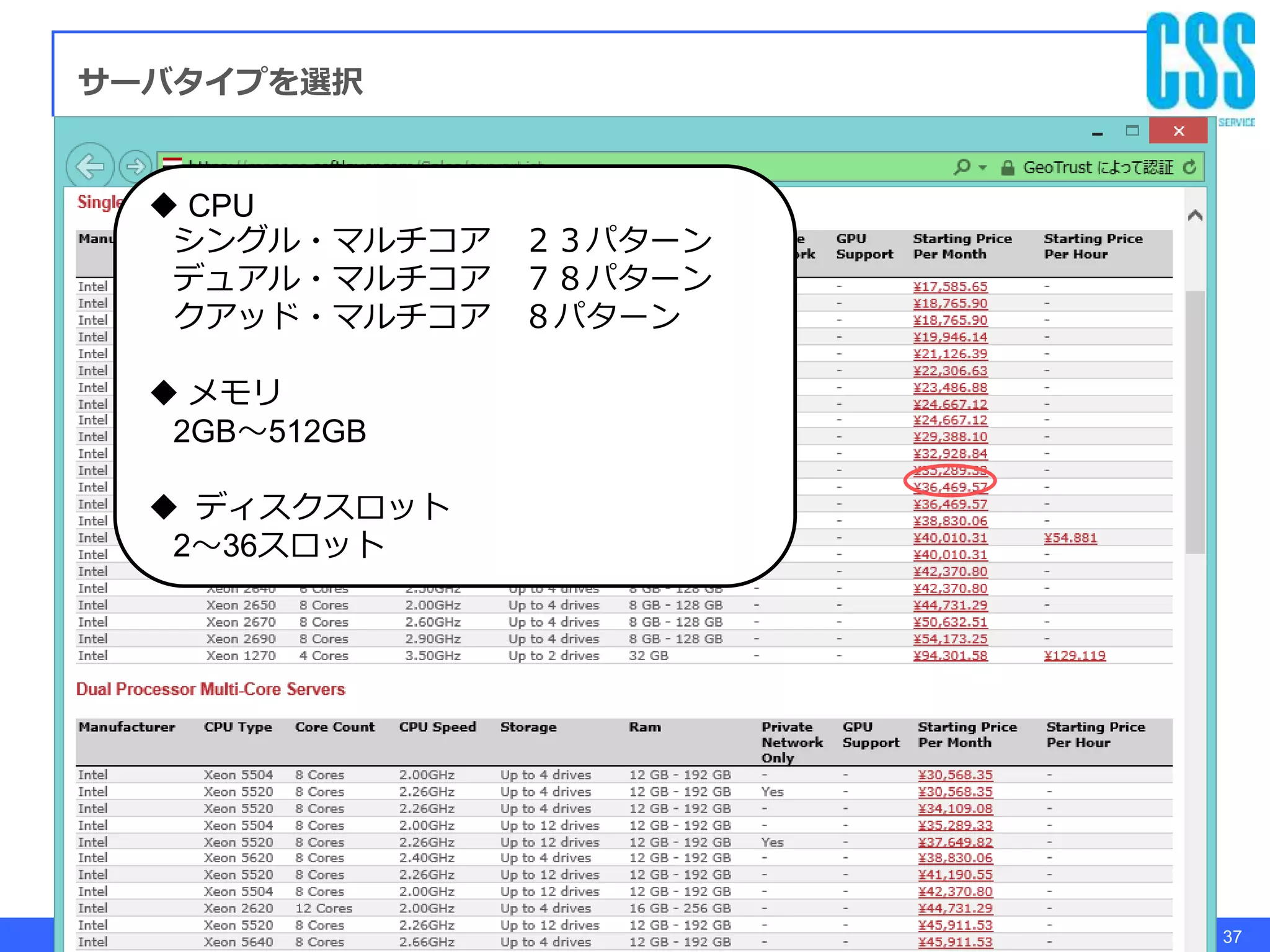

サーバタイプを選択
 CPU
シングル・マルチコア ２３パターン
デュアル・マルチコア ７８パターン
クアッド・マルチコア ８パターン
 メモリ
2GB～512GB
 ディスクスロット
2～36スロット

38. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 38

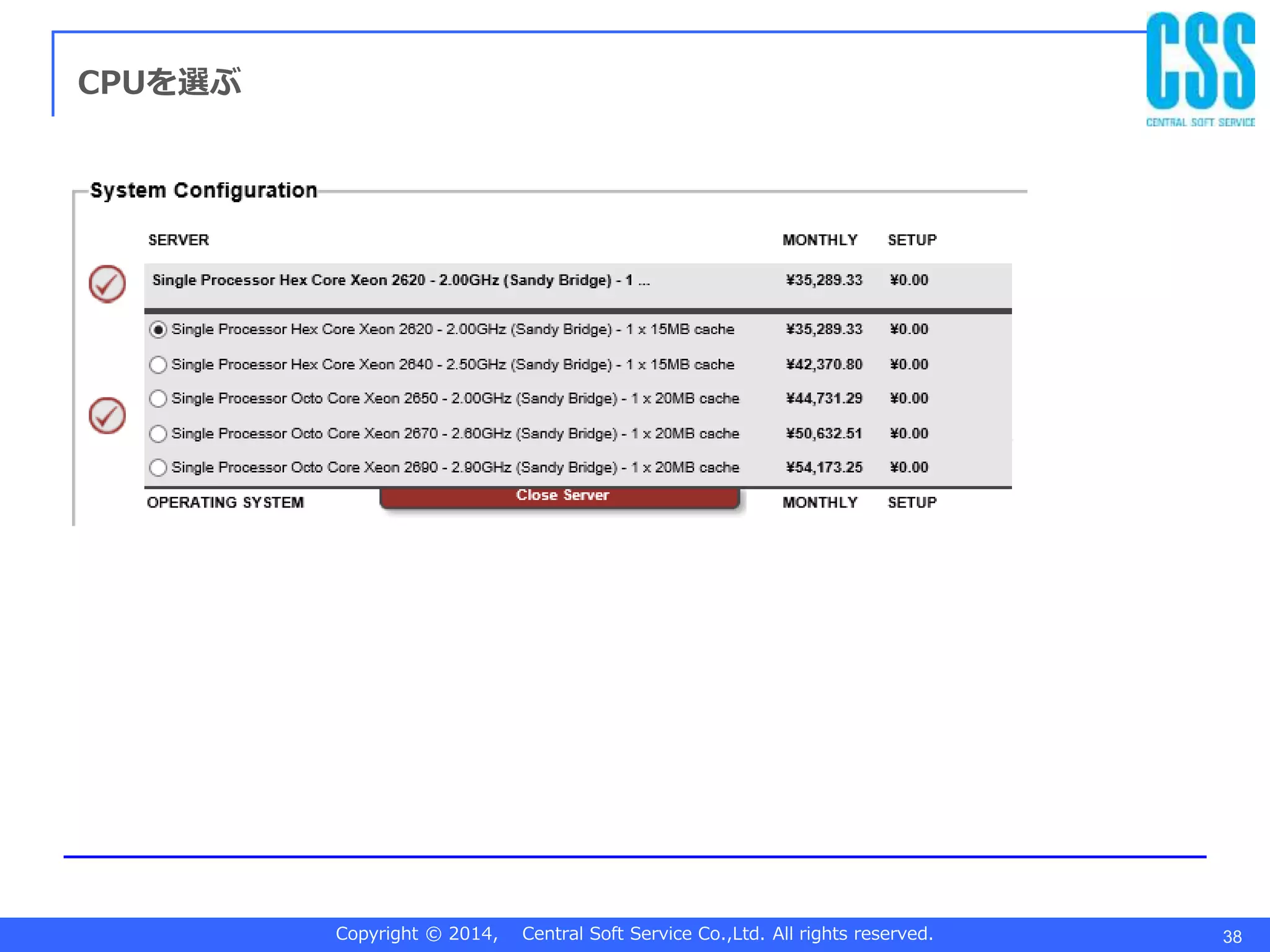

CPUを選ぶ

39. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 39

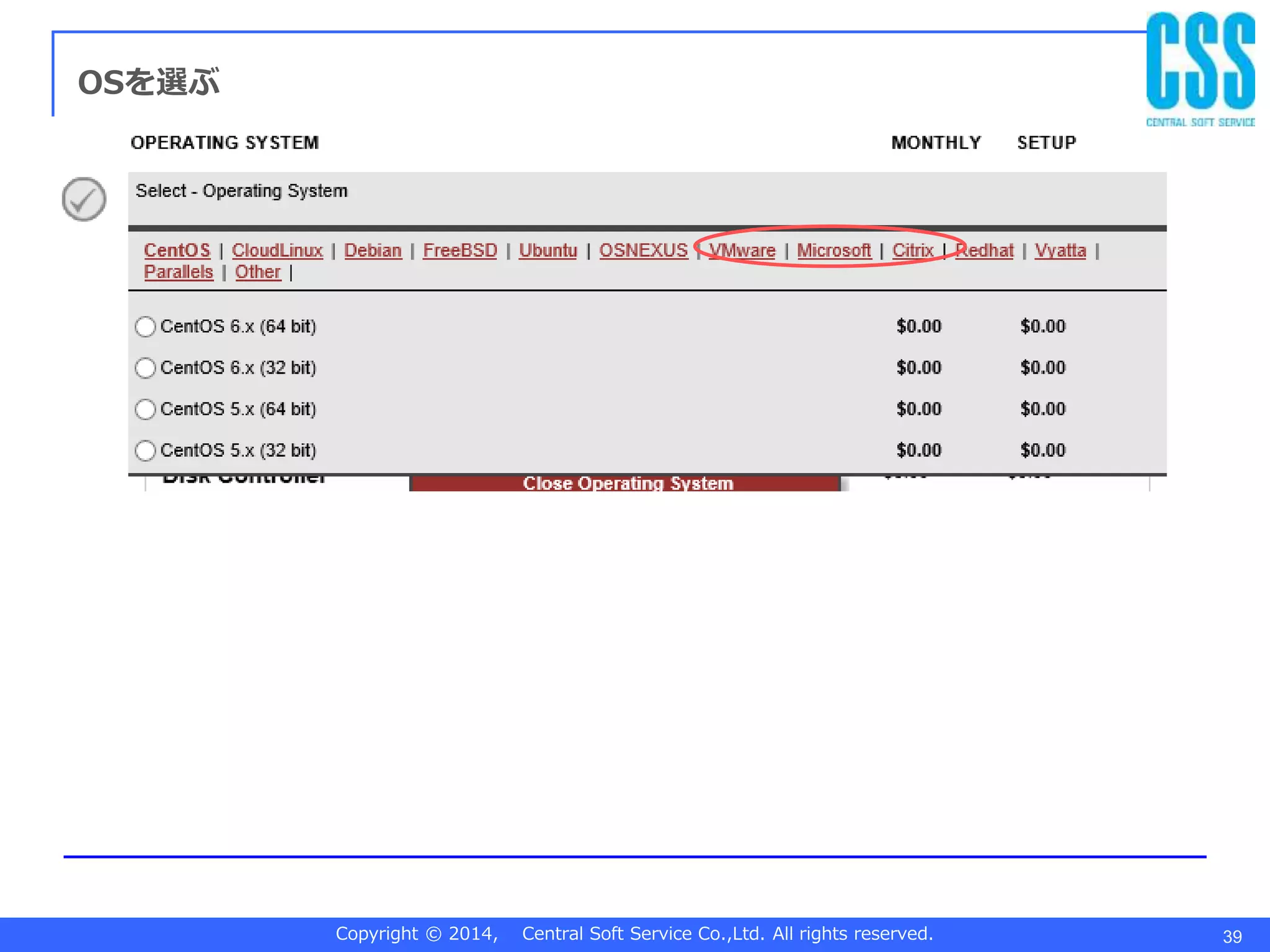

OSを選ぶ

40. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 40

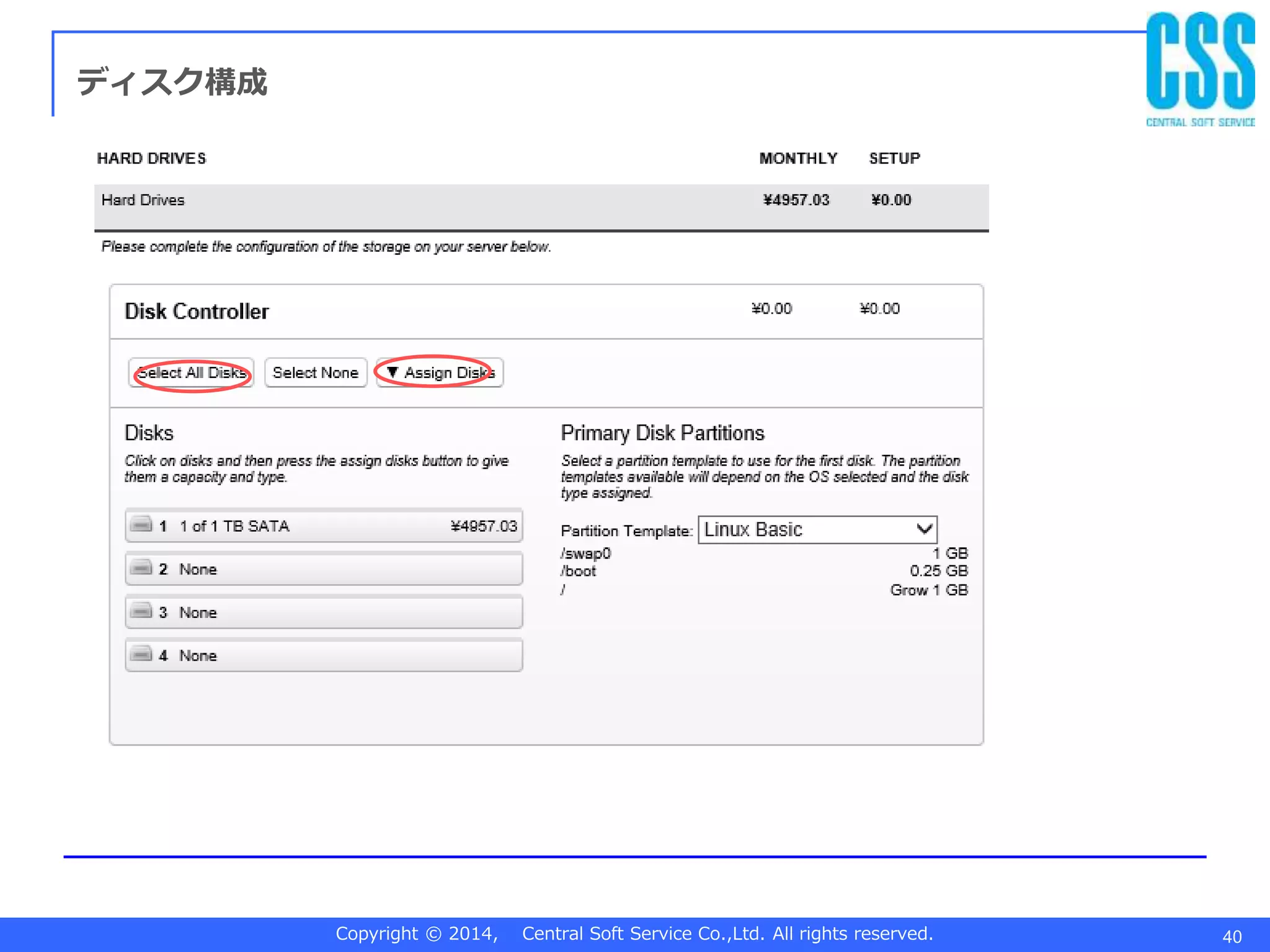

ディスク構成

41. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 41

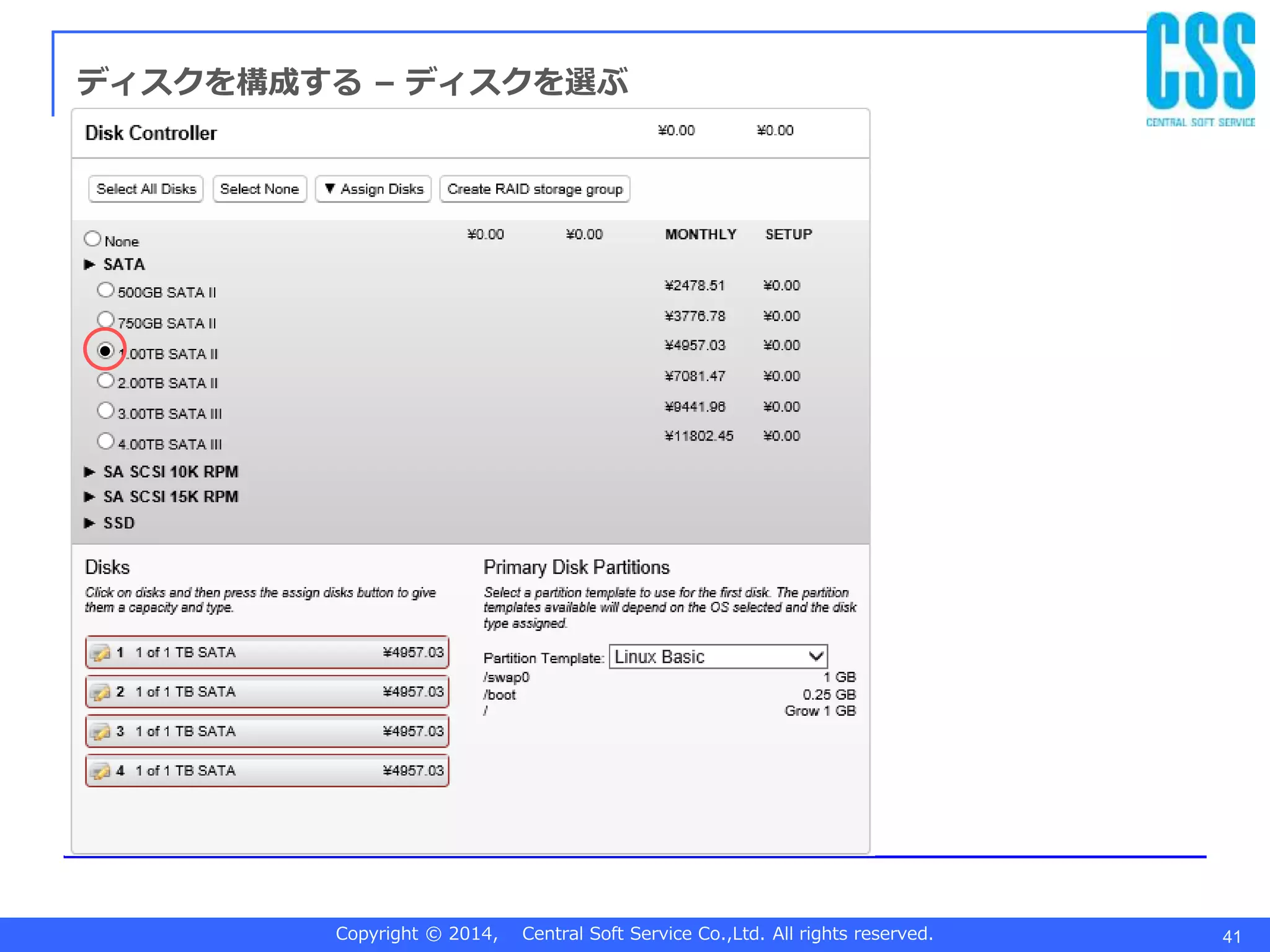

ディスクを構成する – ディスクを選ぶ

42. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 42

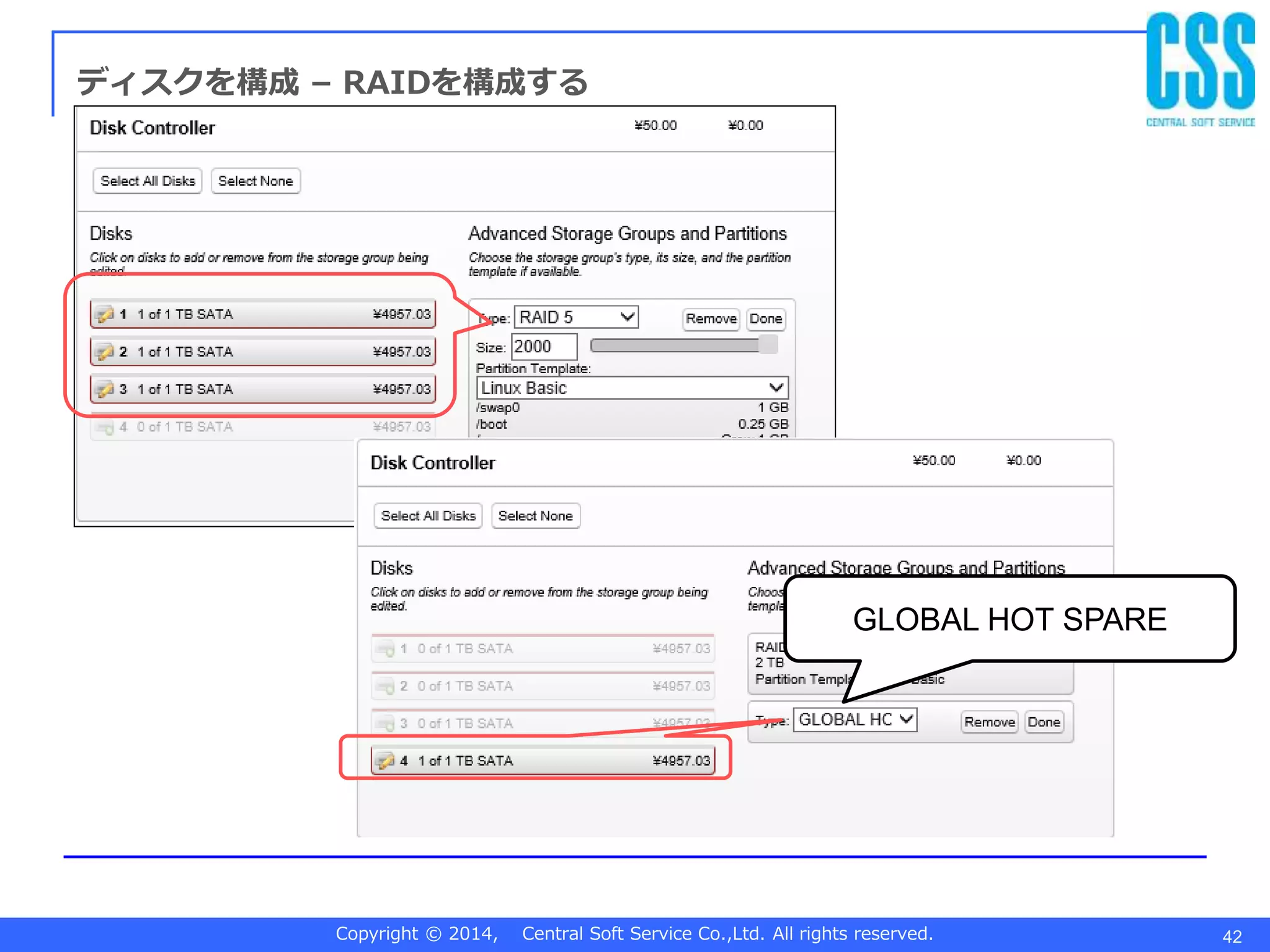

ディスクを構成 – RAIDを構成する
GLOBAL HOT SPARE

43. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 43

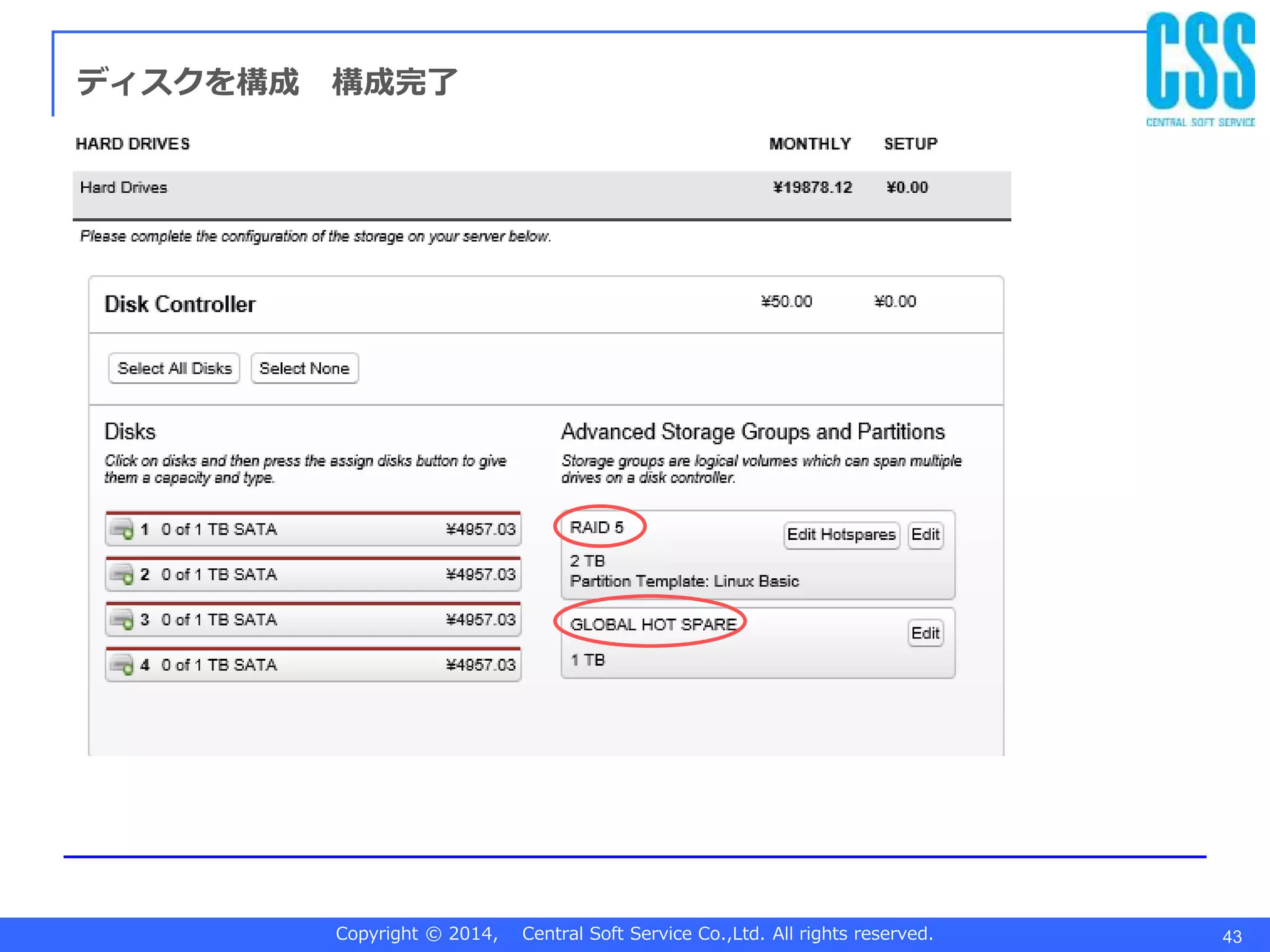

ディスクを構成 構成完了

44. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
サーバ・スペックの選択肢が豊富
 サーバスペックの選択肢の多さは、SoftLayerの他にな
い大きな特長
 用途に合わせた構成を選択可能
 利用状況の変化に合わせて構成をきめ細かく変更でき、
かつ、従量課金で利用可能
 ベアメタルも仮想サーバと同じ操作感でオーダー可能、
かつ２～４時間で利用可能
44

45. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
仮想インスタンスのイメージ・バックアップ
45

46. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 46
デモ構成
DC（本番） Object Storage
DC1(Primary) DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

47. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 47

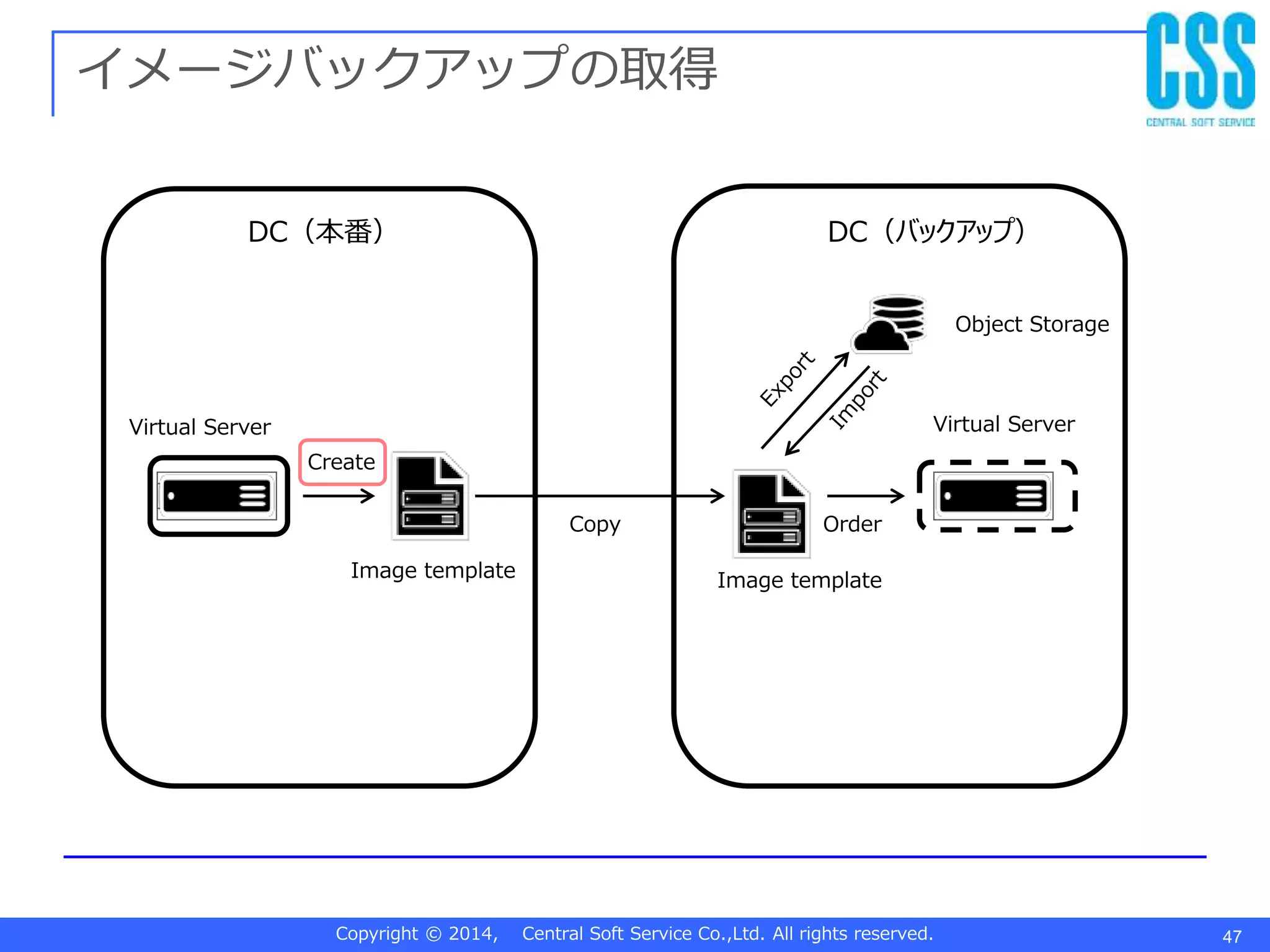

イメージバックアップの取得
DC（本番） Object Storage
DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

48. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 48

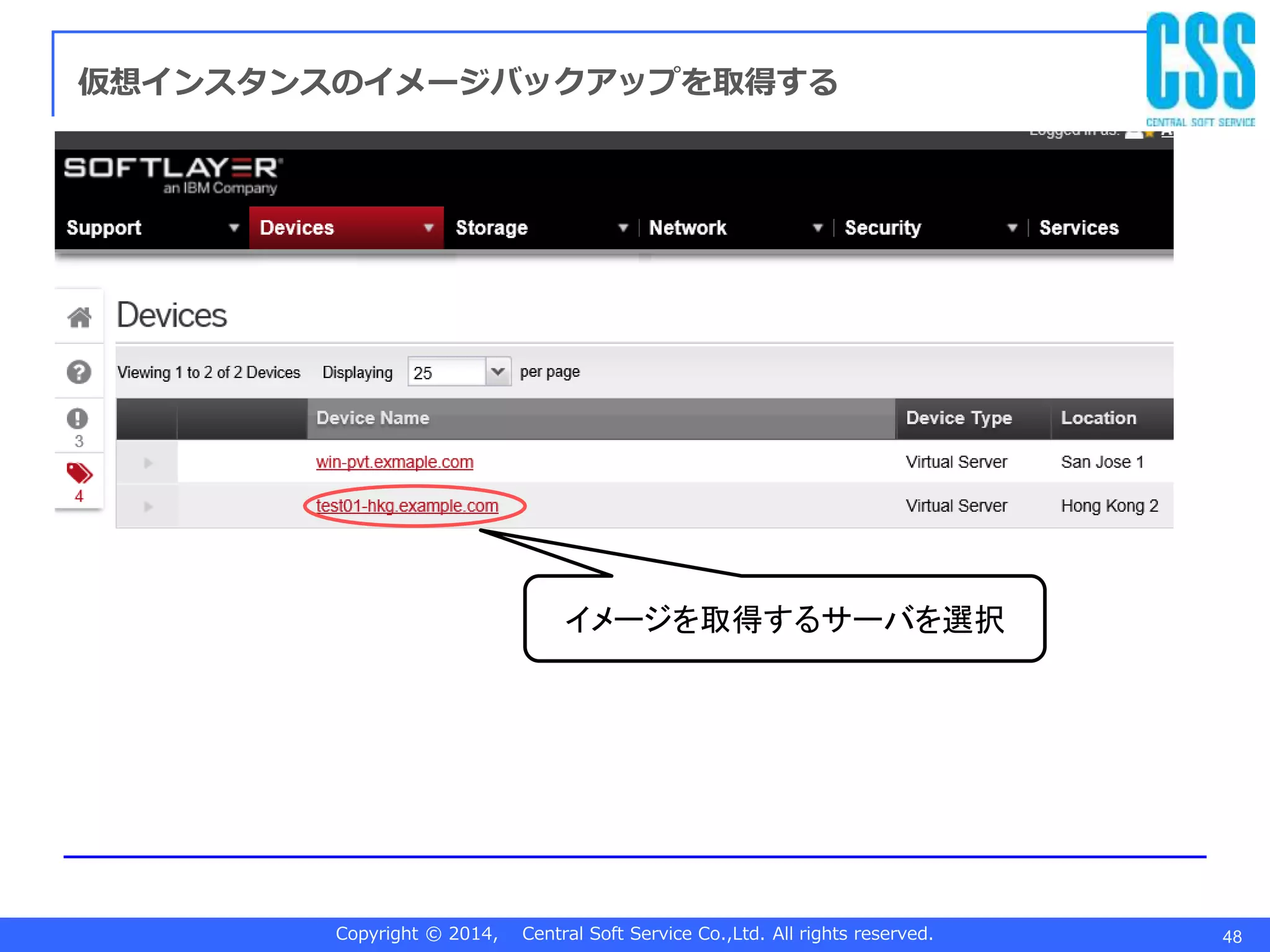

仮想インスタンスのイメージバックアップを取得する
イメージを取得するサーバを選択

49. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 49

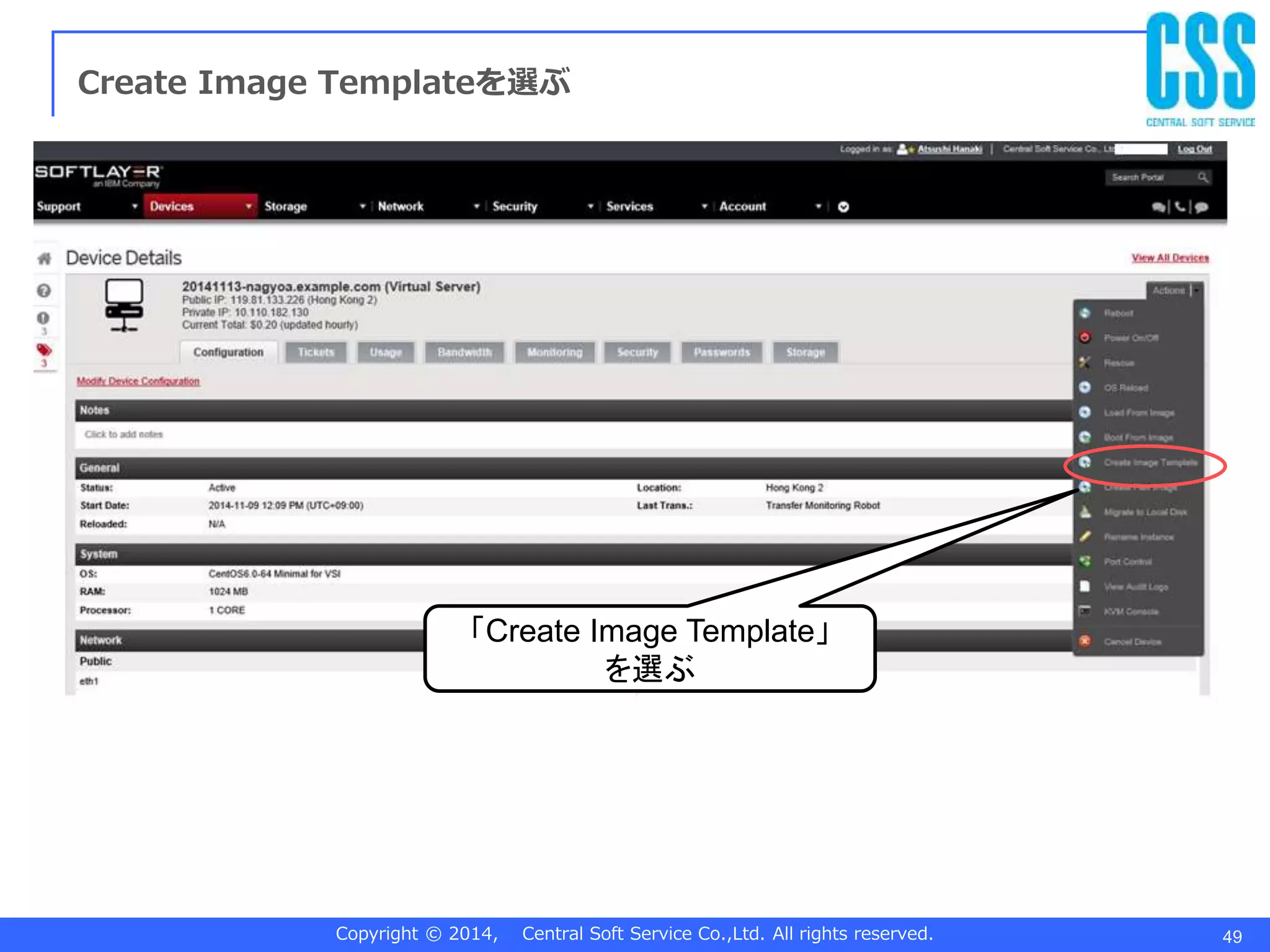

Create Image Templateを選ぶ
「Create Image Template」
を選ぶ

50. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 50

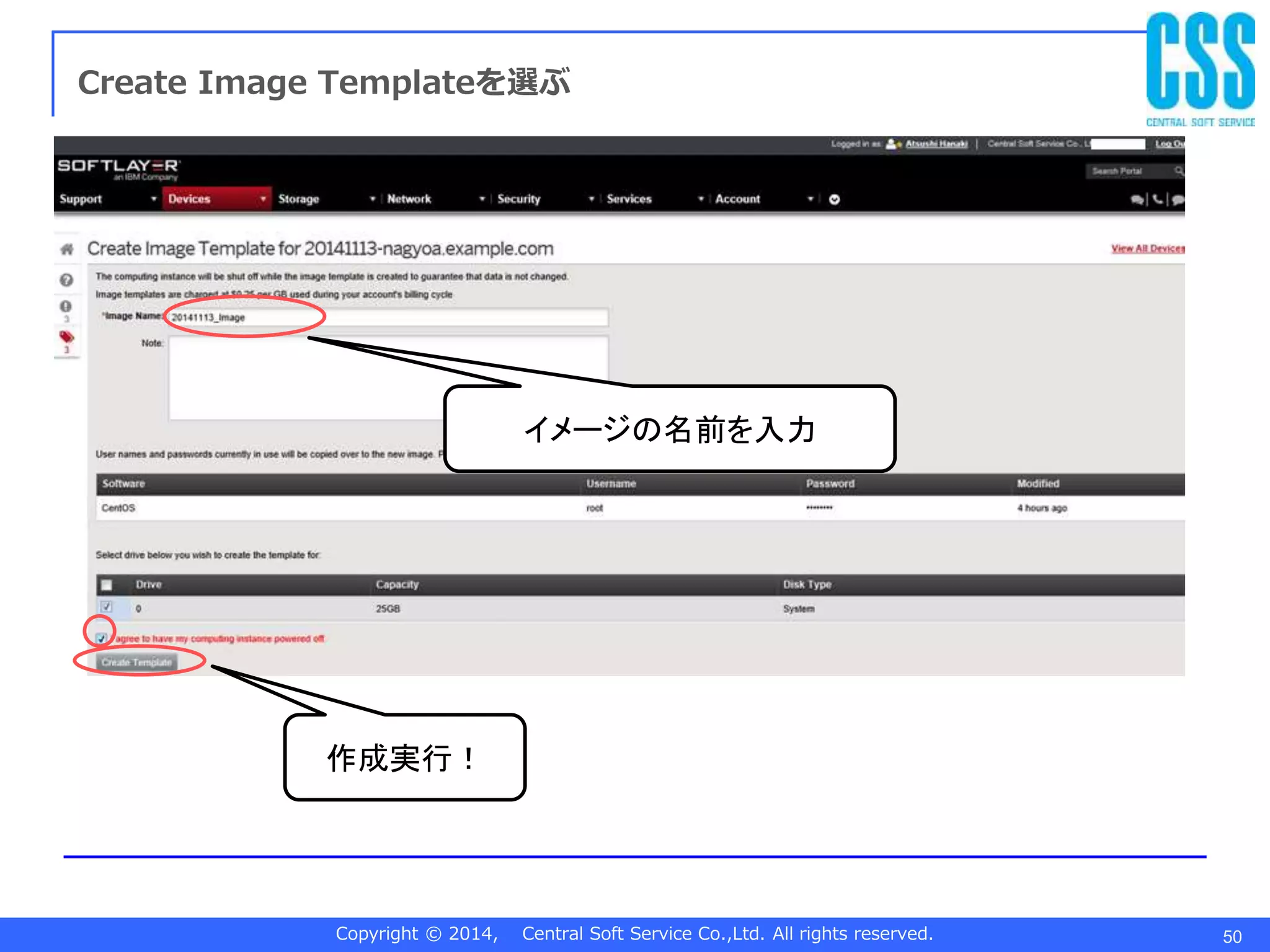

Create Image Templateを選ぶ
イメージの名前を入力
作成実行！

51. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 51

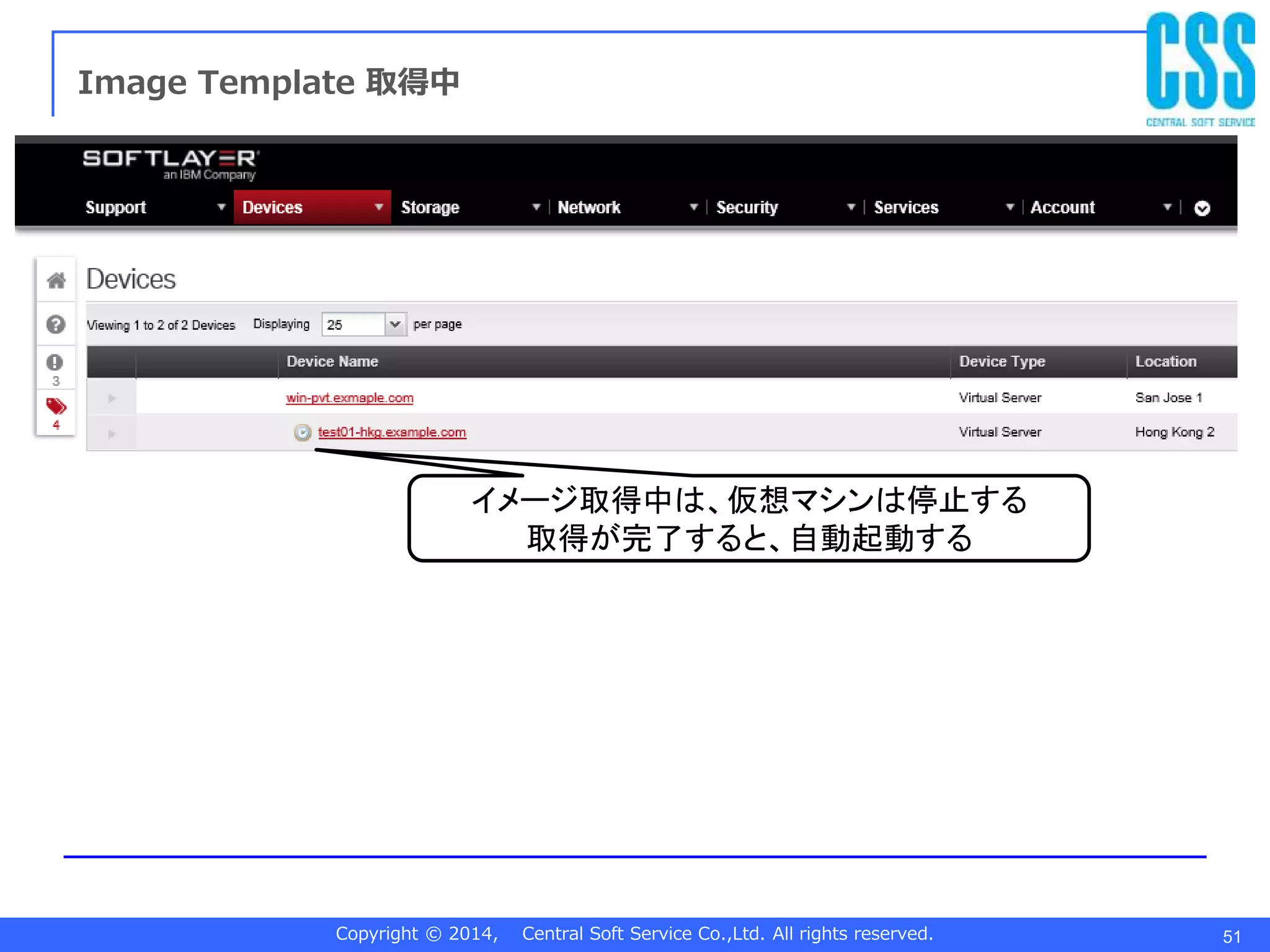

Image Template 取得中
イメージ取得中は、仮想マシンは停止する
取得が完了すると、自動起動する

52. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 52

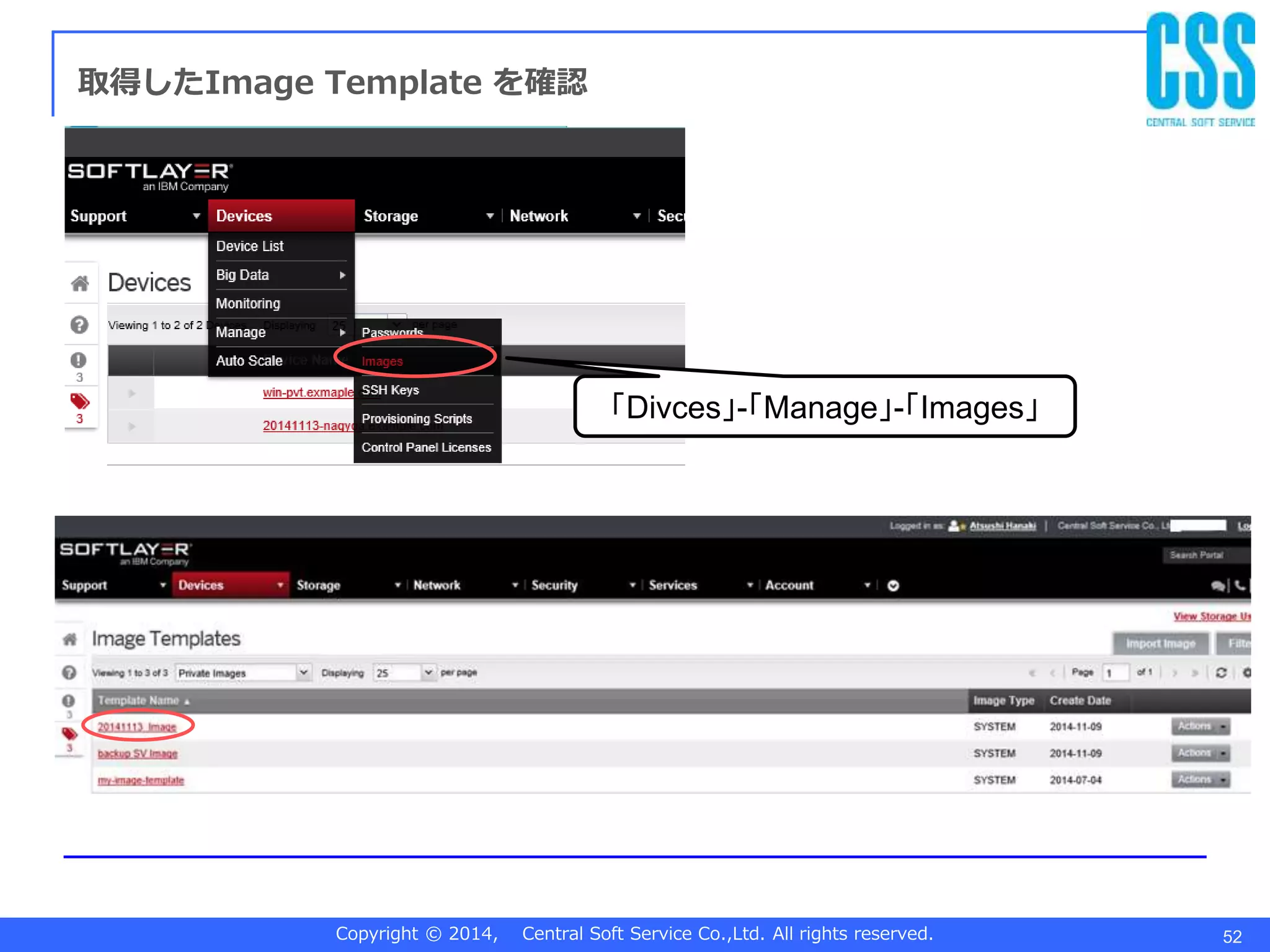

取得したImage Template を確認
「Divces」-「Manage」-「Images」

53. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 53

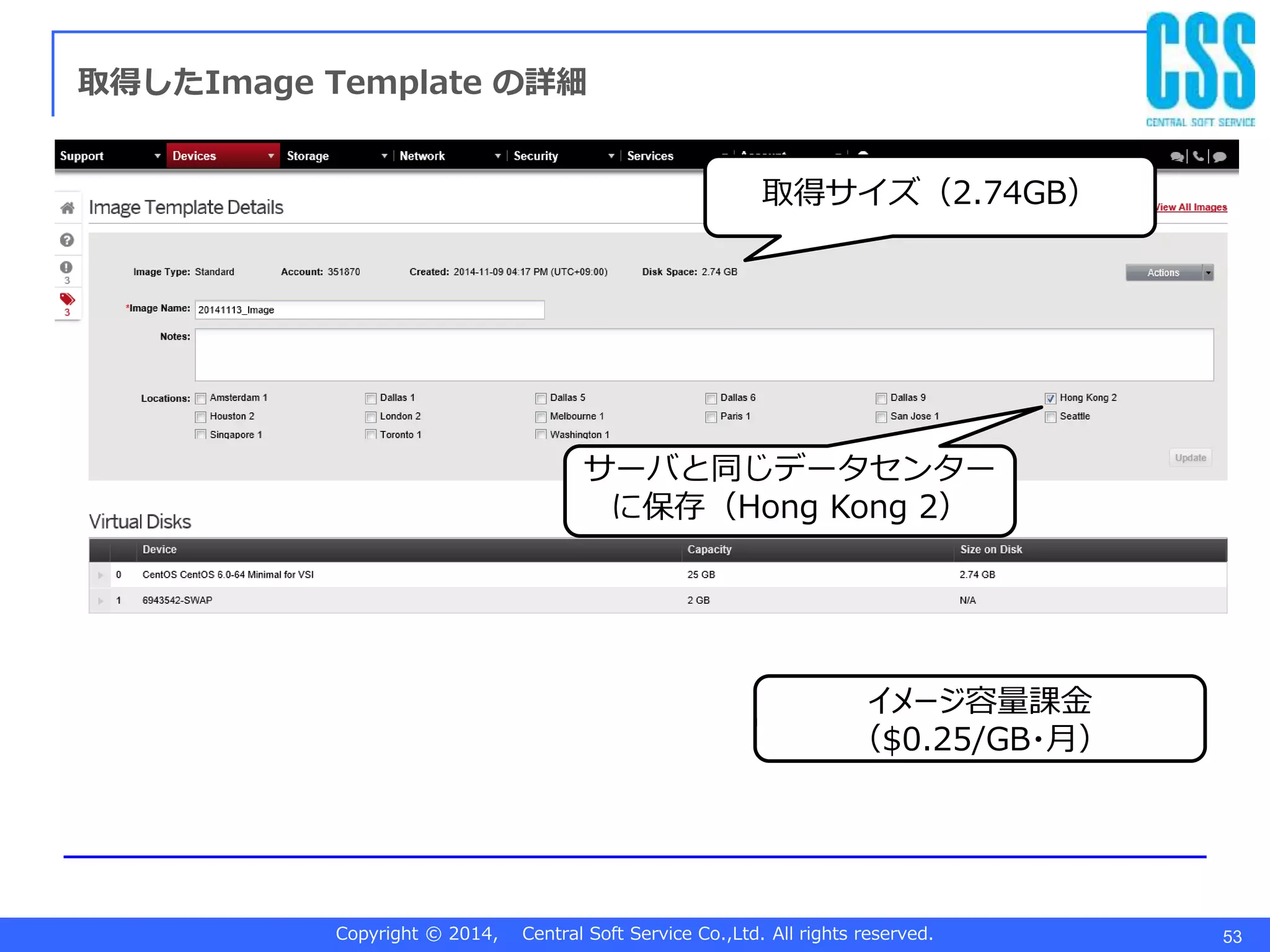

取得したImage Template の詳細
取得サイズ（2.74GB）
イメージ容量課金
（$0.25/GB・月）
サーバと同じデータセンター
に保存（Hong Kong 2）

54. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 54

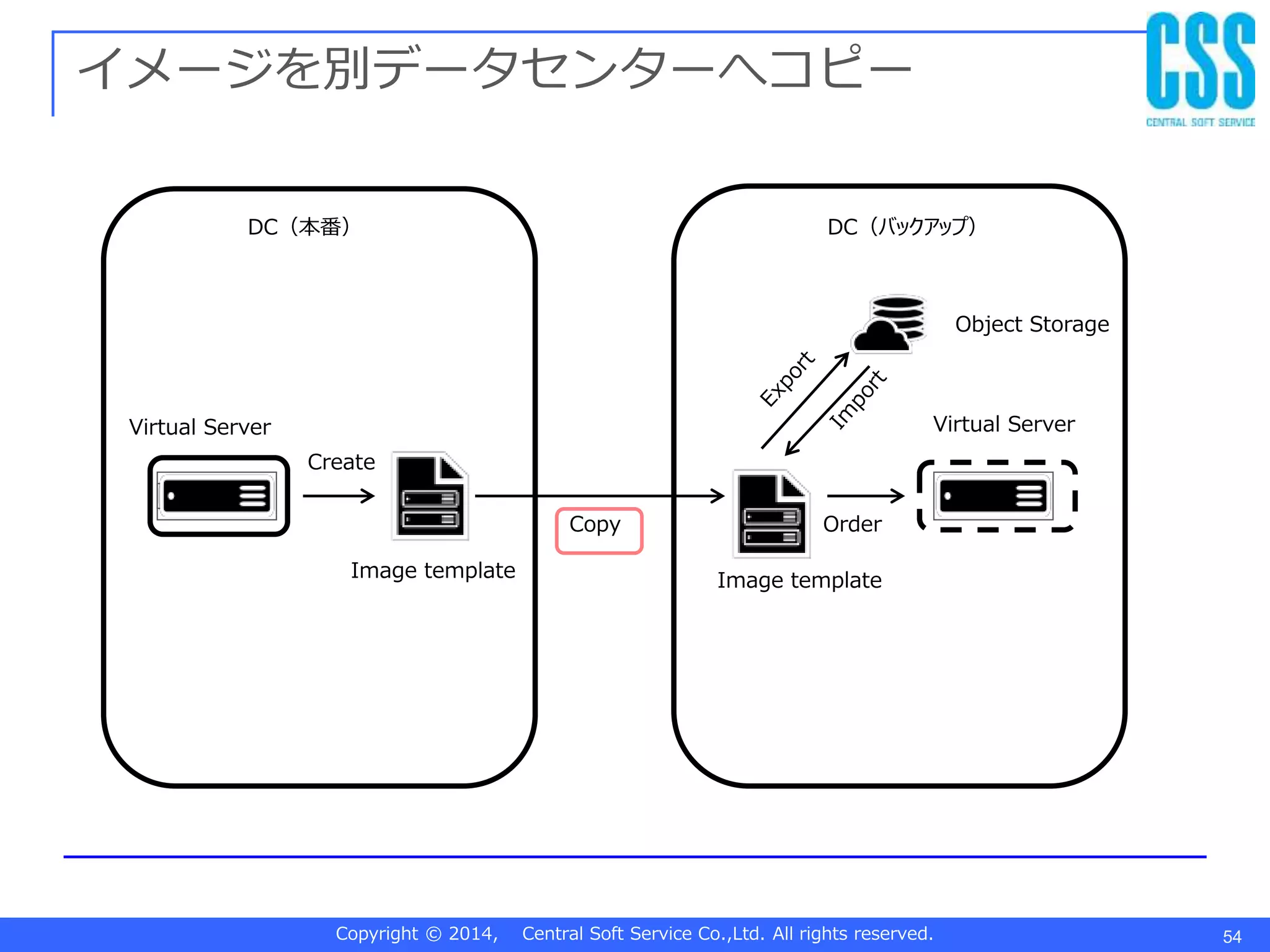

イメージを別データセンターへコピー
DC（本番） Object Storage
DC1(Primary) DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

55. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 55

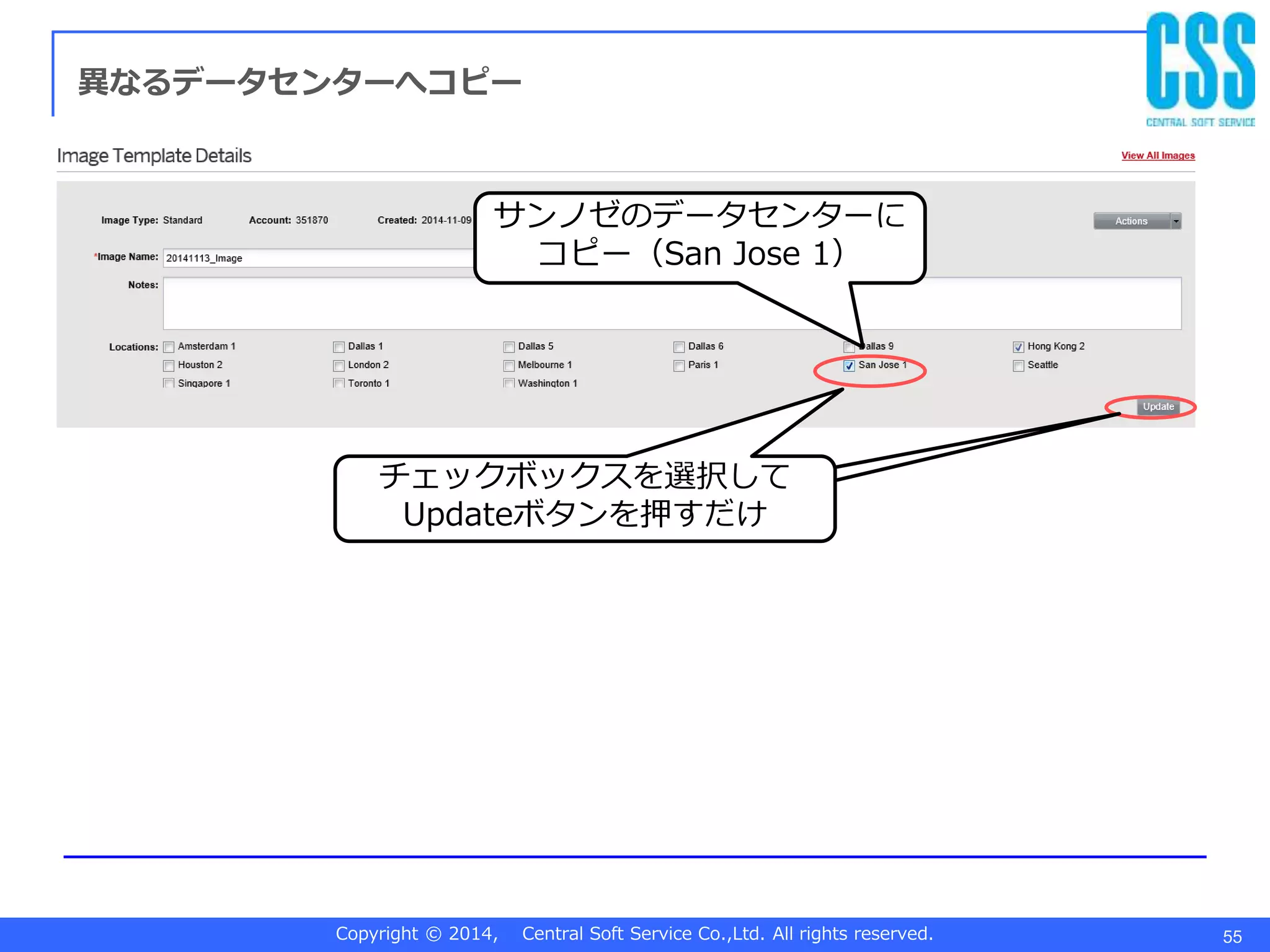

異なるデータセンターへコピー
チェックボックスを選択
して
チェックボックスを選択して
Updateボタンを押すだけ
サンノゼのデータセンターに
コピー（San Jose 1）

56. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 56

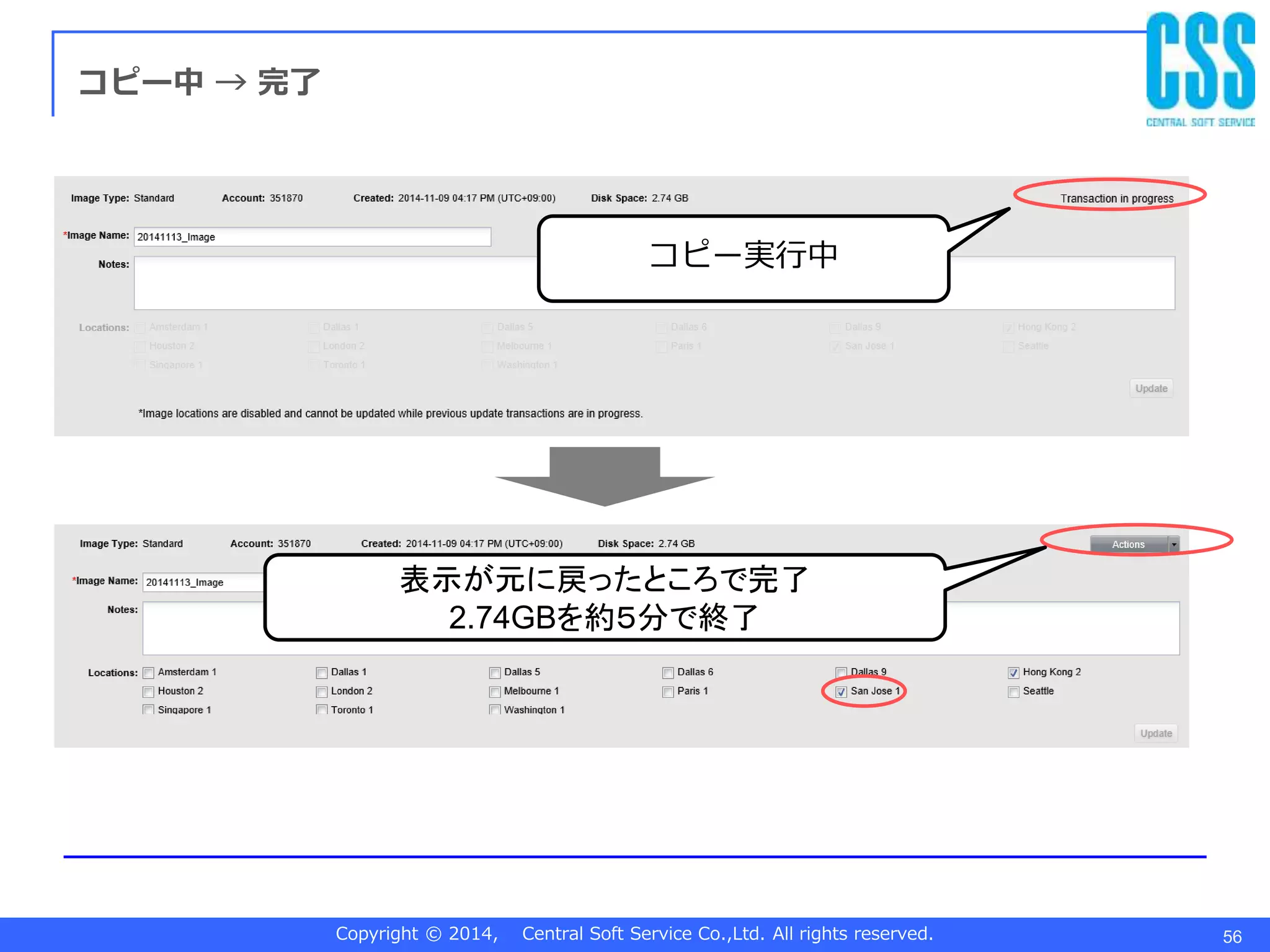

コピー中 → 完了
表示が元に戻ったところで完了
2.74GBを約５分で終了
コピー実行中

57. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 57
イメージをObject Storageにエクスポート
DC（本番） Object Storage
DC1(Primary) DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

58. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 58
Object Storageへのバックアップ
ObjectStorage にエクスポート可能。
Object Storageは、$0.04/GB・月で安
い。
サーバ環境の長期アーカイブが必要な場
合、Object Storage に保存しておく方法
あり。
Export Image を選ぶ
Object Storage の保存先
を入力
エクスポート実行！

59. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 59
Object Storageでのイメージ確認
「Storage」 - 「Object Storage」
指定したコンテナの中にイメージが
エクスポートされていることを確認

60. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 60

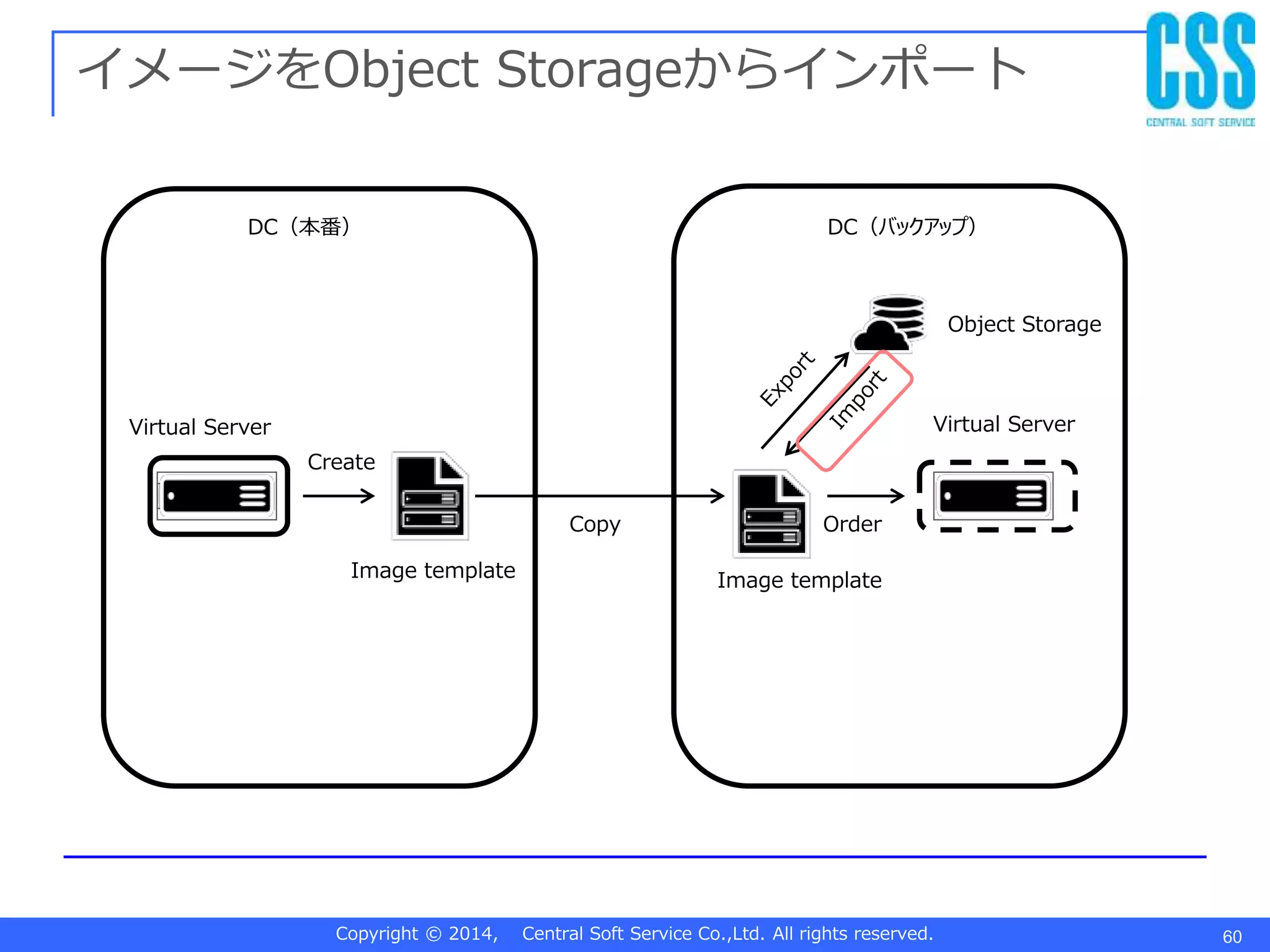

イメージをObject Storageからインポート
DC（本番） Object Storage
DC1(Primary) DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

61. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 61

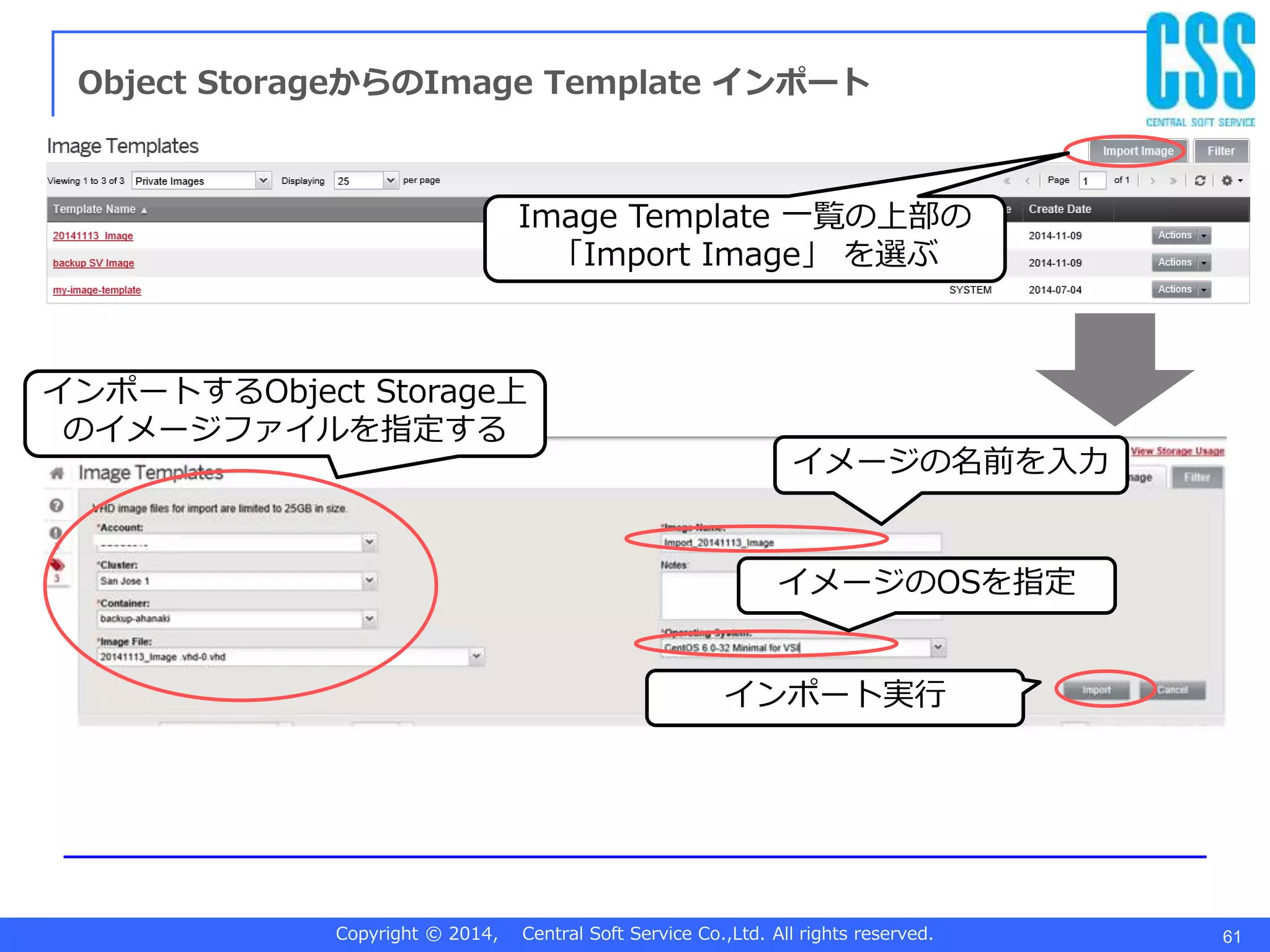

Object StorageからのImage Template インポート
Image Template 一覧の上部の
「Import Image」 を選ぶ
インポートするObject Storage上
のイメージファイルを指定する
イメージの名前を入力
イメージのOSを指定
インポート実行

62. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 62

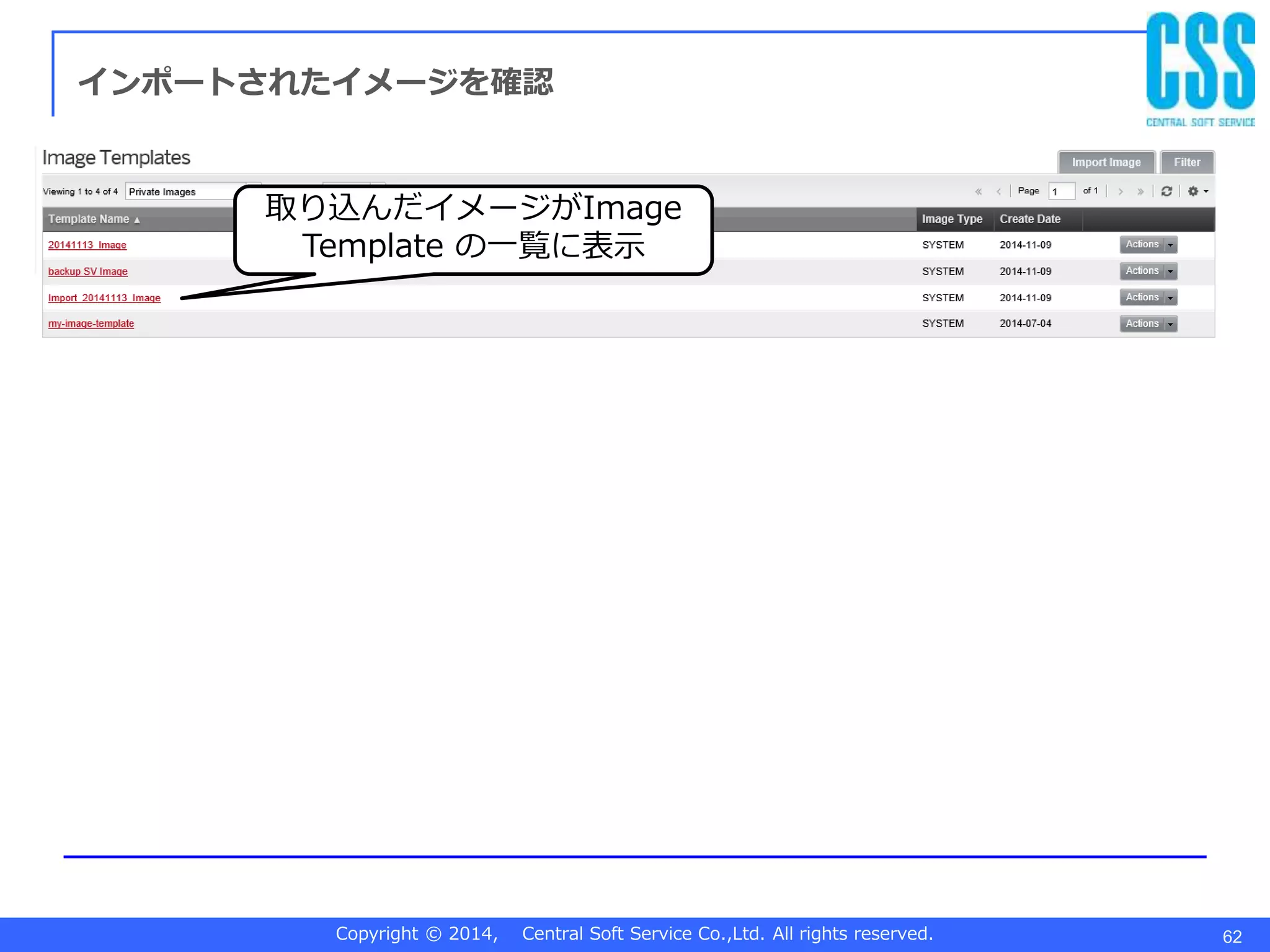

インポートされたイメージを確認
取り込んだイメージがImage
Template の一覧に表示

63. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 63

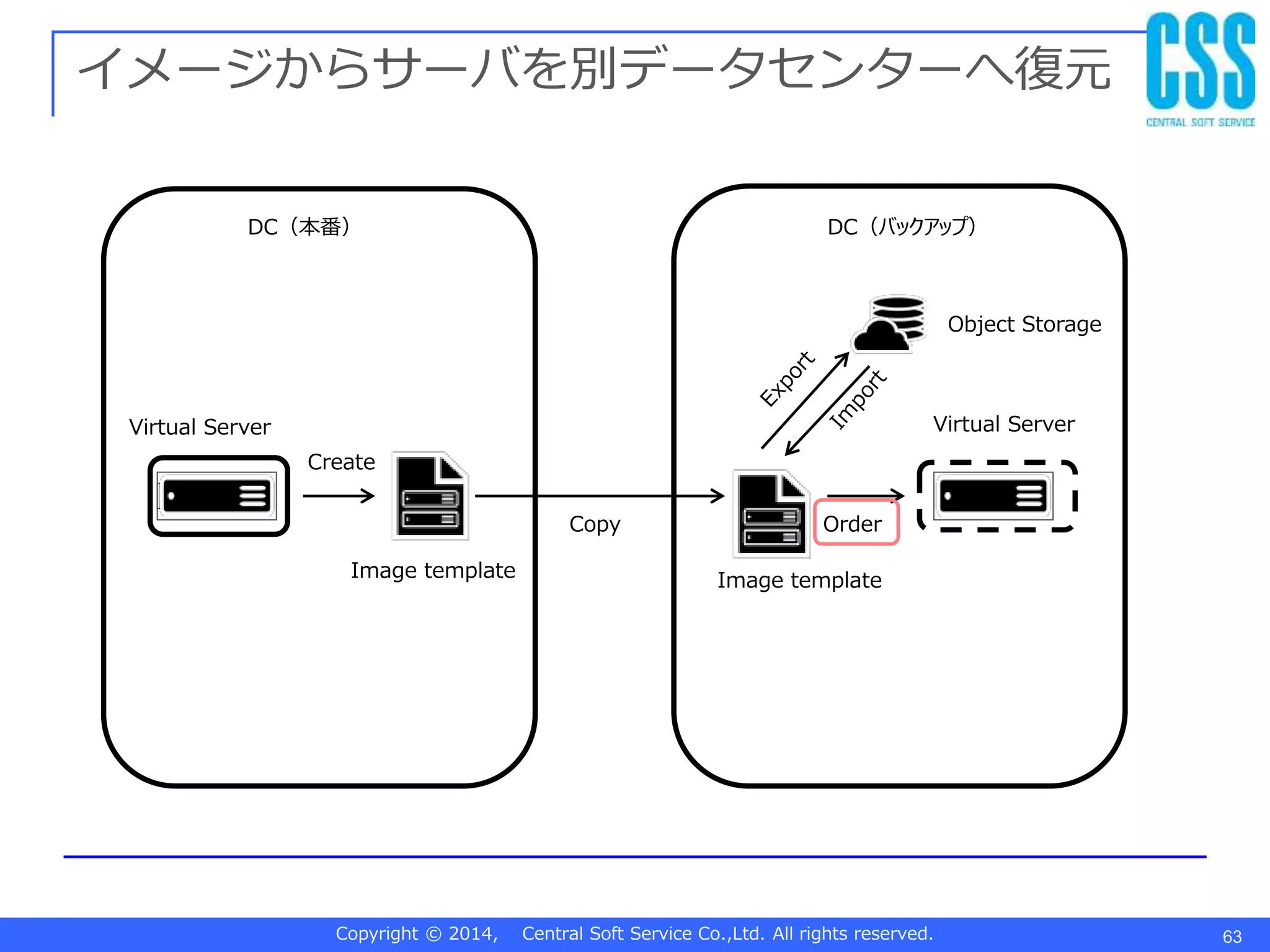

イメージからサーバを別データセンターへ復元
DC（本番） Object Storage
DC1(Primary) DC2(Backup)
Virtual Server
Virtual Server
(被災時のみ稼働）
Image template Image template
Copy
DC（バックアップ）
Object Storage
Virtual Server
Create
Order

64. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 64

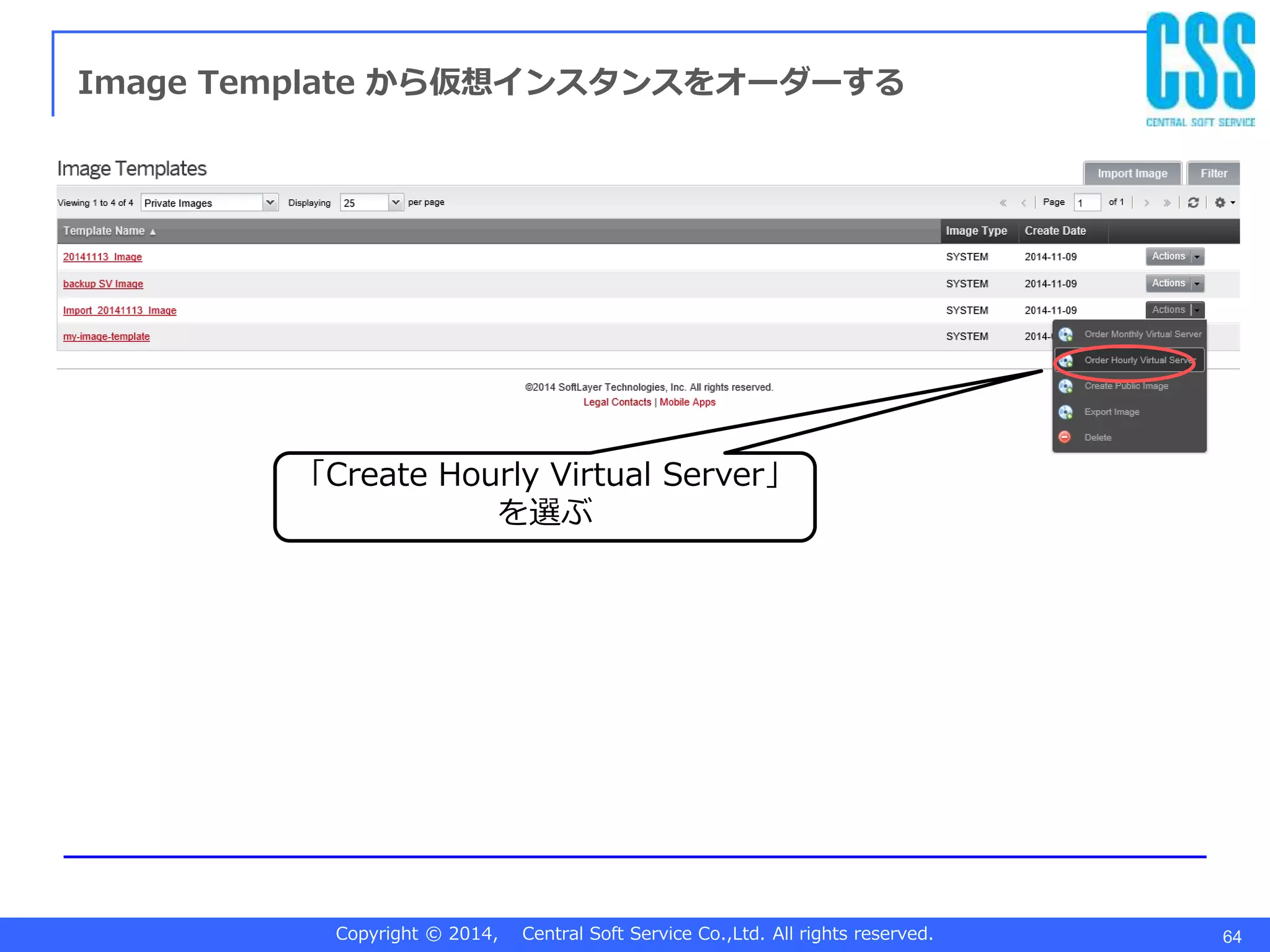

Image Template から仮想インスタンスをオーダーする
「Create Hourly Virtual Server」
を選ぶ

65. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 65

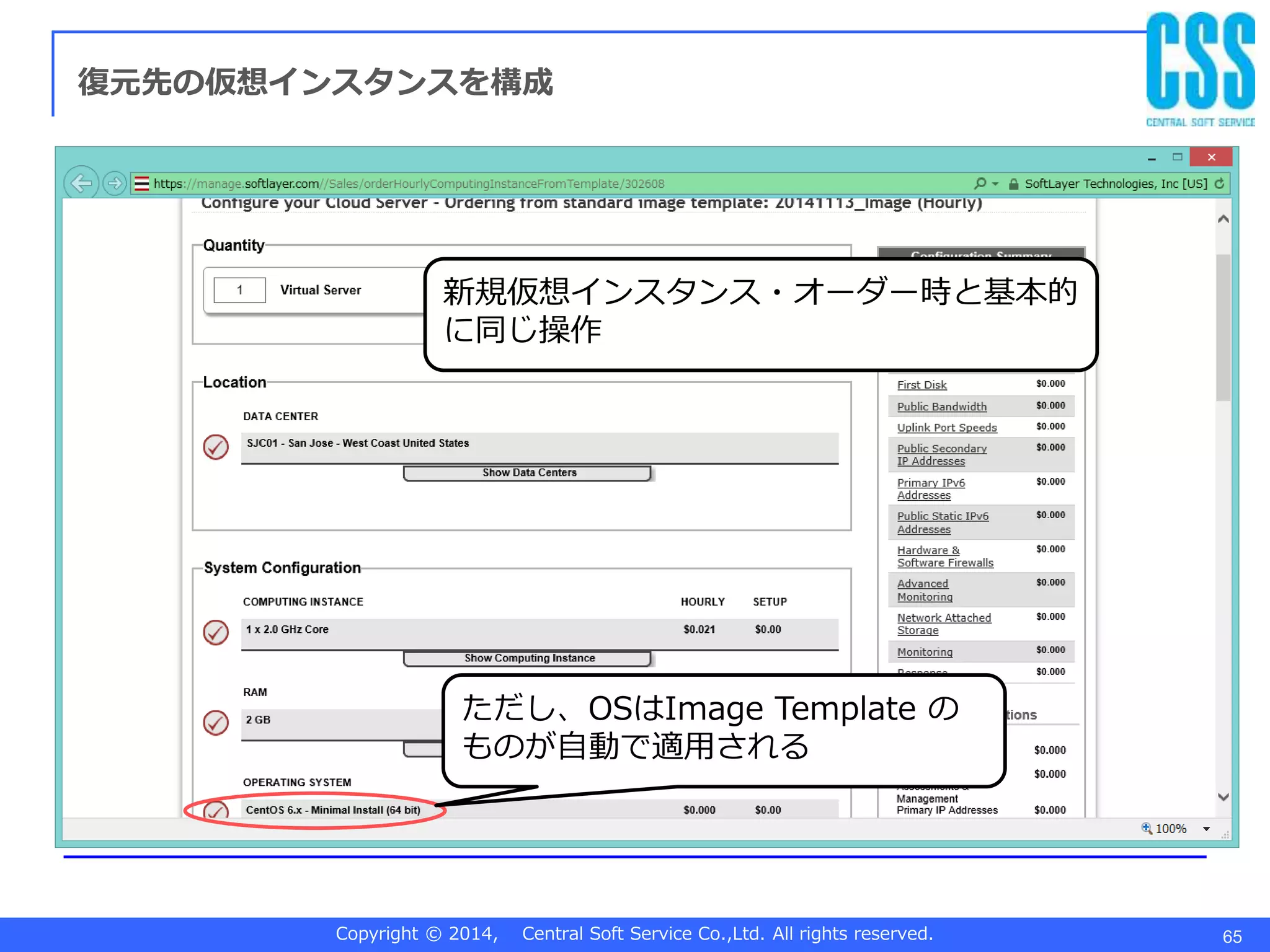

復元先の仮想インスタンスを構成
新規仮想インスタンス・オーダー時と基本的
に同じ操作
ただし、OSはImage Template の
ものが自動で適用される

66. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
サーバの稼働状況を確認する
66

67. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 67

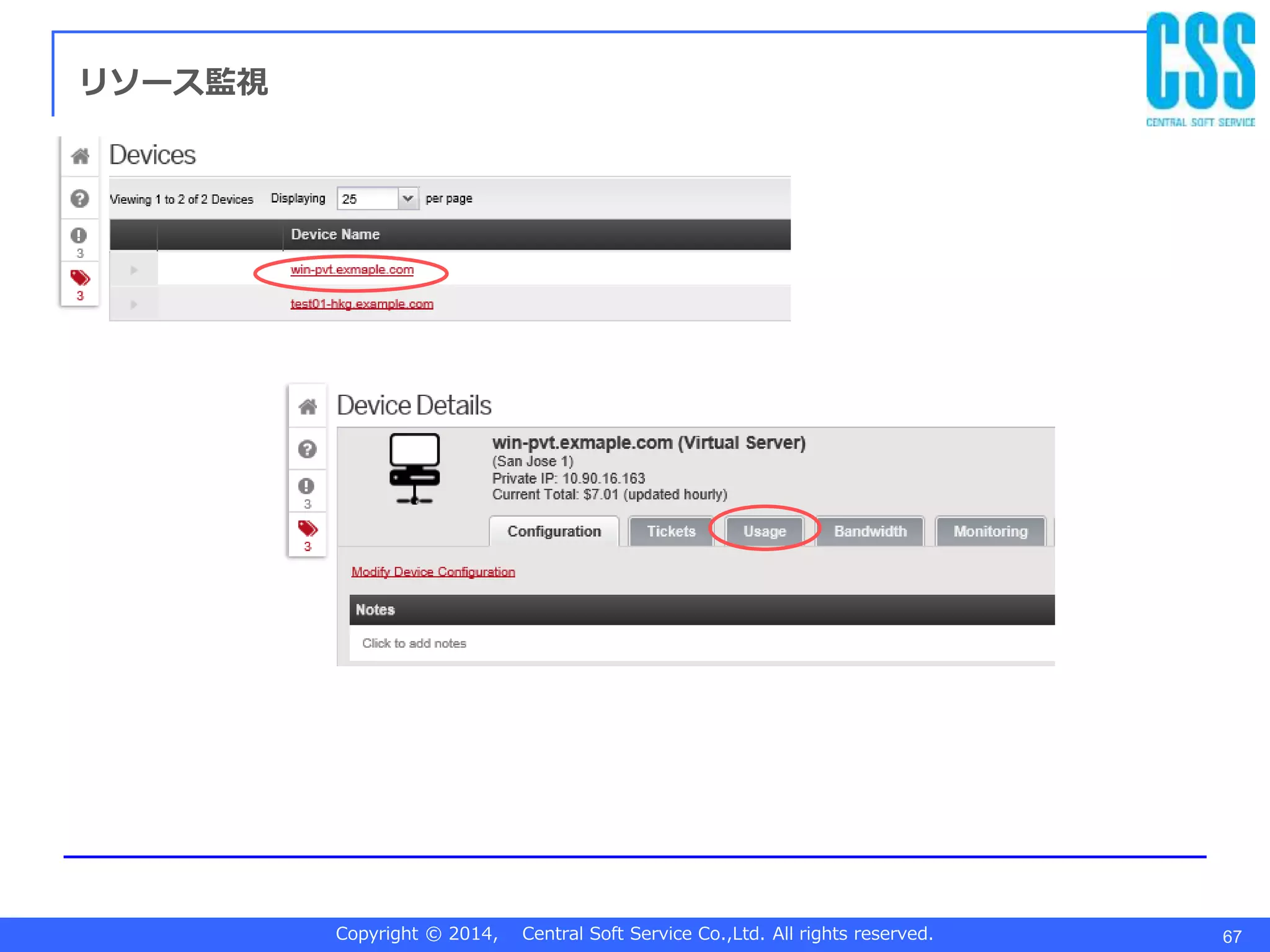

リソース監視

68. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 68

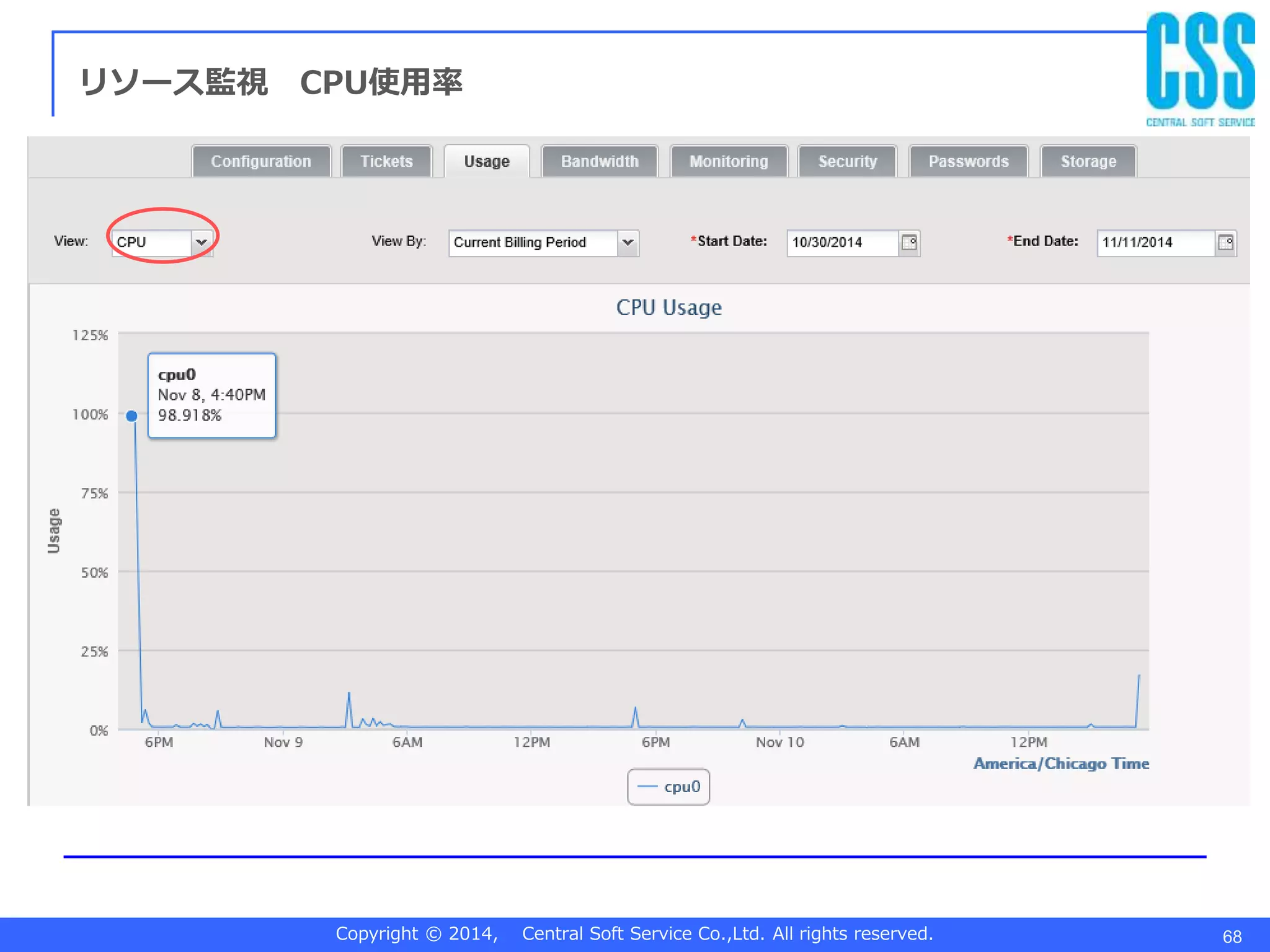

リソース監視 CPU使用率

69. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 69

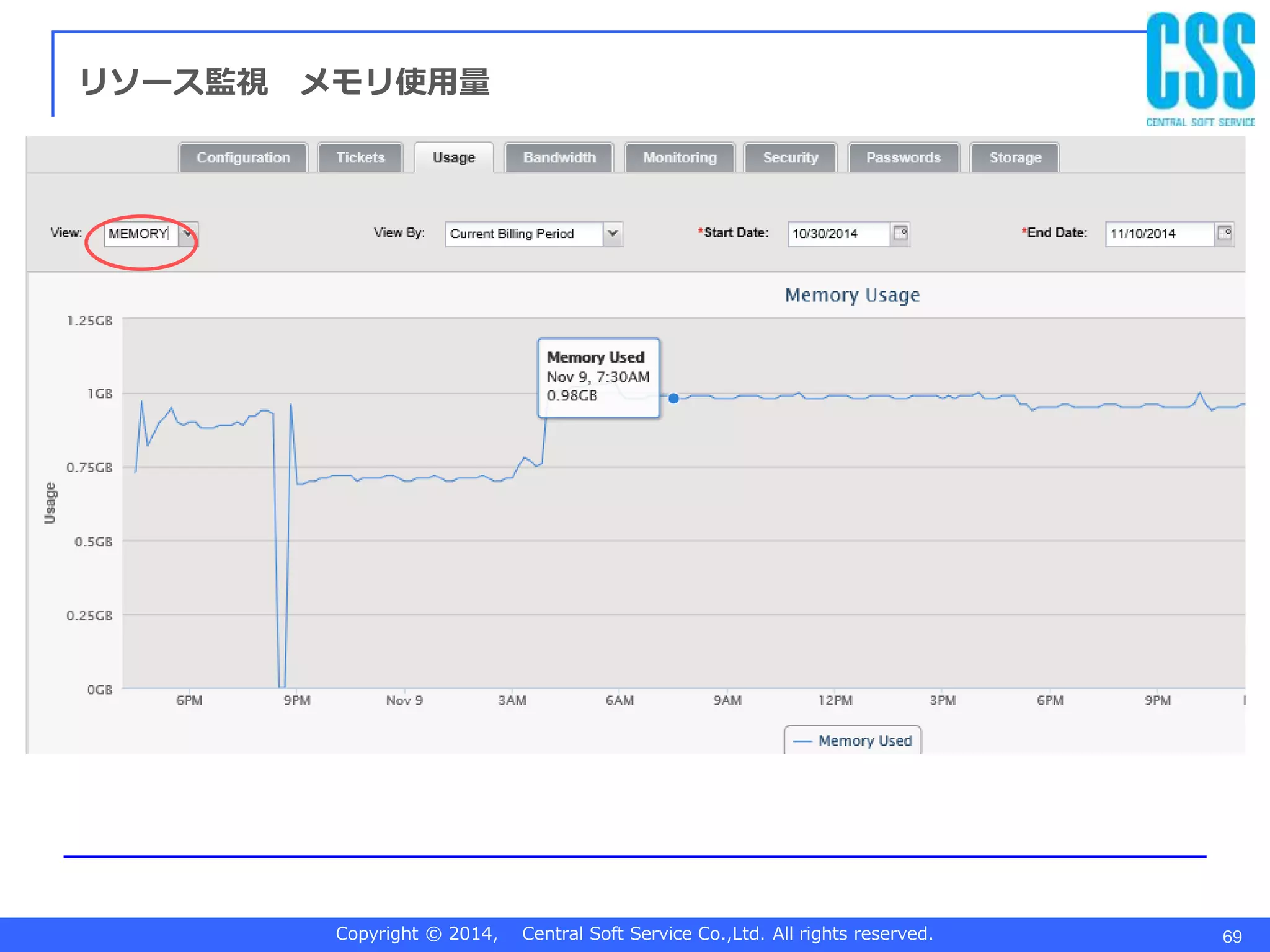

リソース監視 メモリ使用量

70. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 70

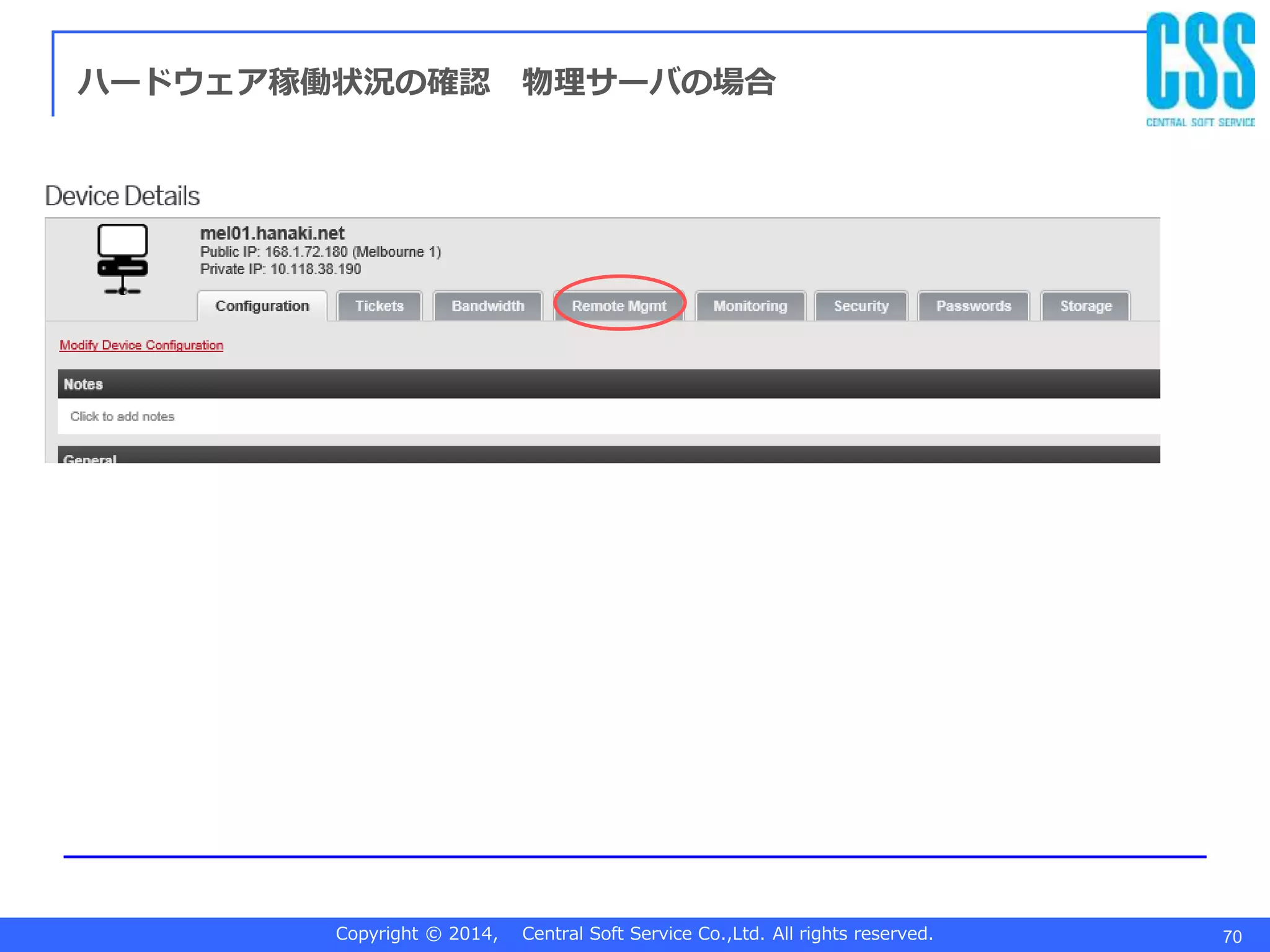

ハードウェア稼働状況の確認 物理サーバの場合

71. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 71

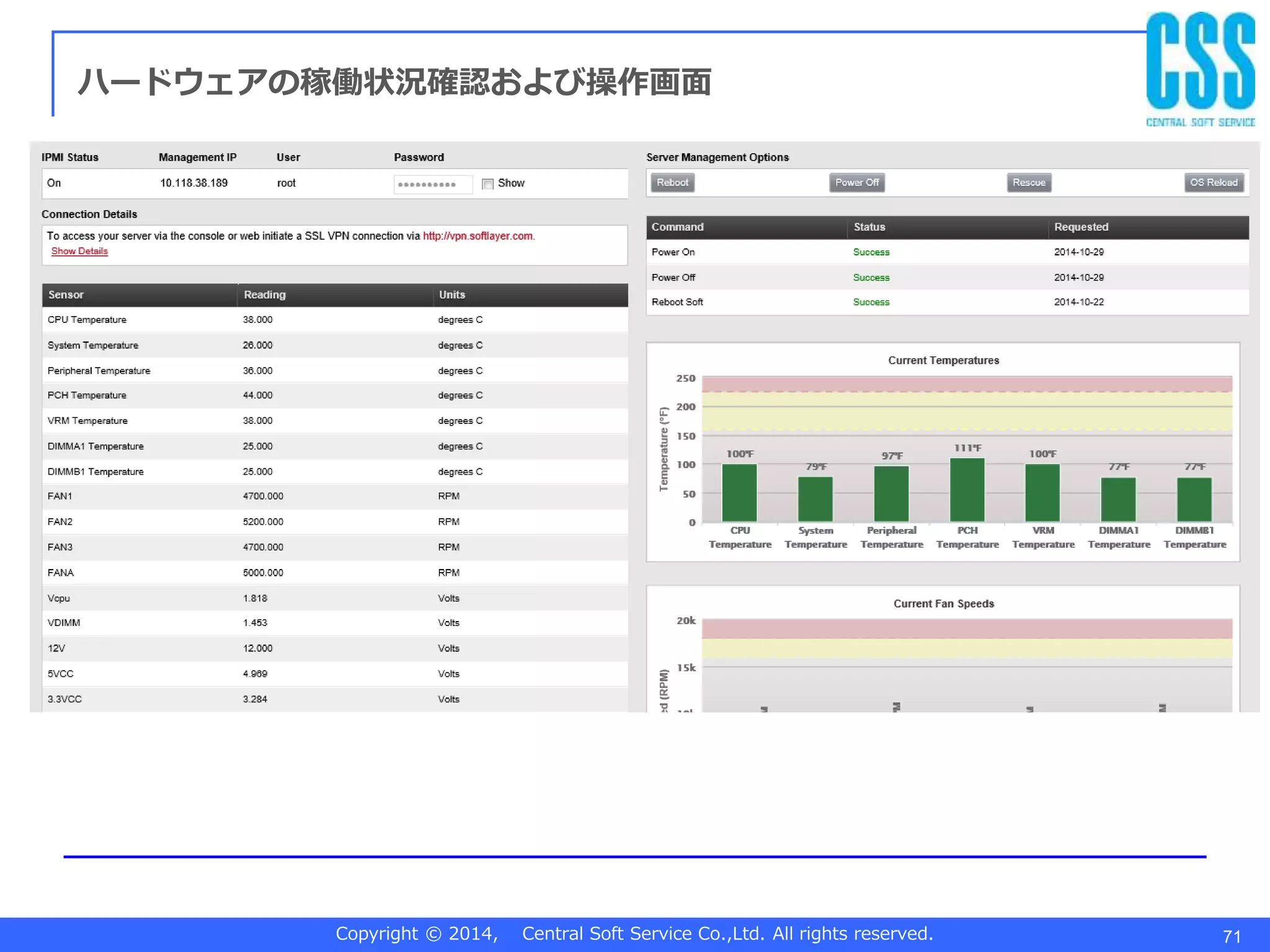

ハードウェアの稼働状況確認および操作画面

72. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 72

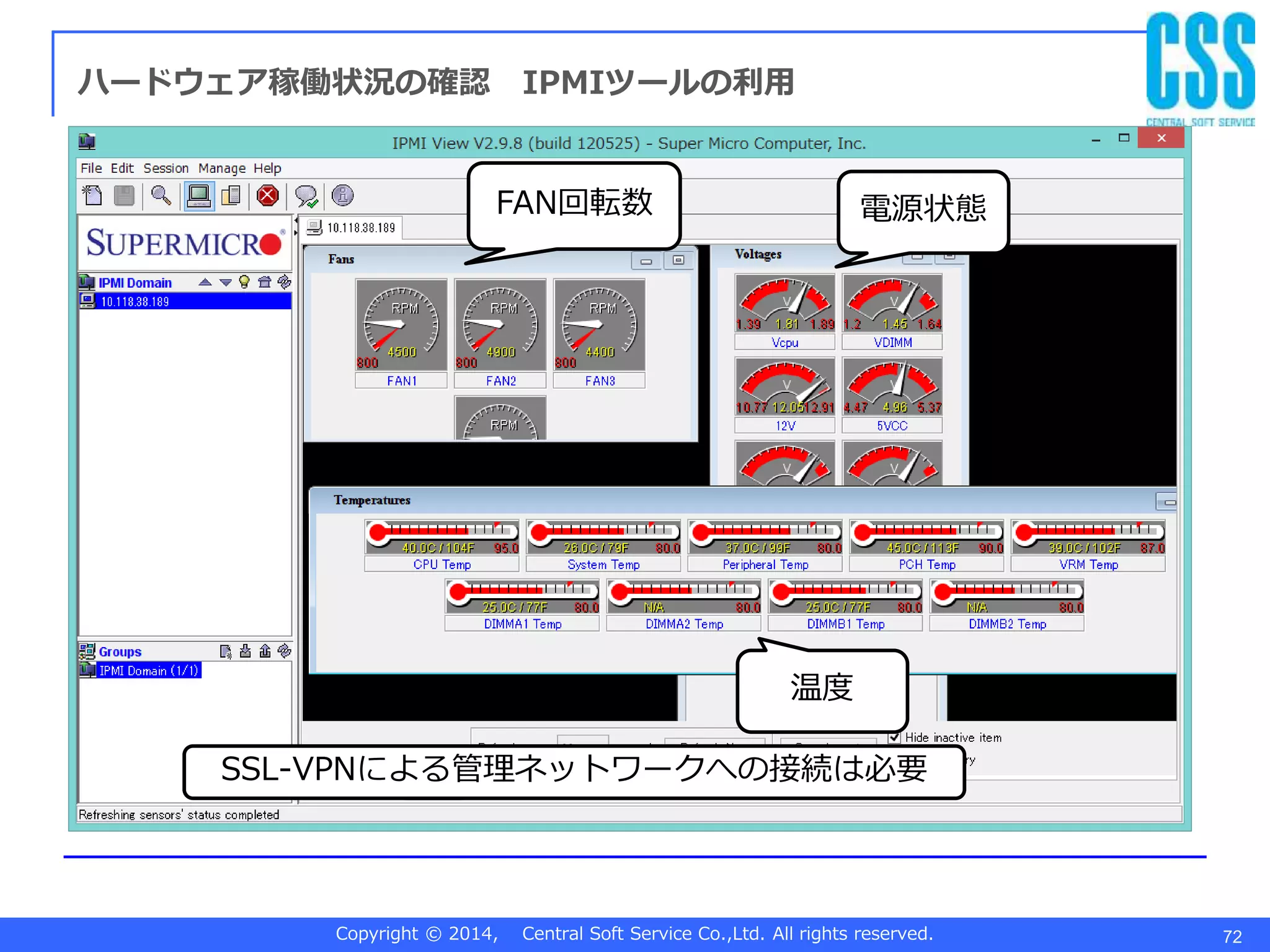

ハードウェア稼働状況の確認 IPMIツールの利用
FAN回転数 電源状態
温度
SSL-VPNによる管理ネットワークへの接続は必要

73. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 73

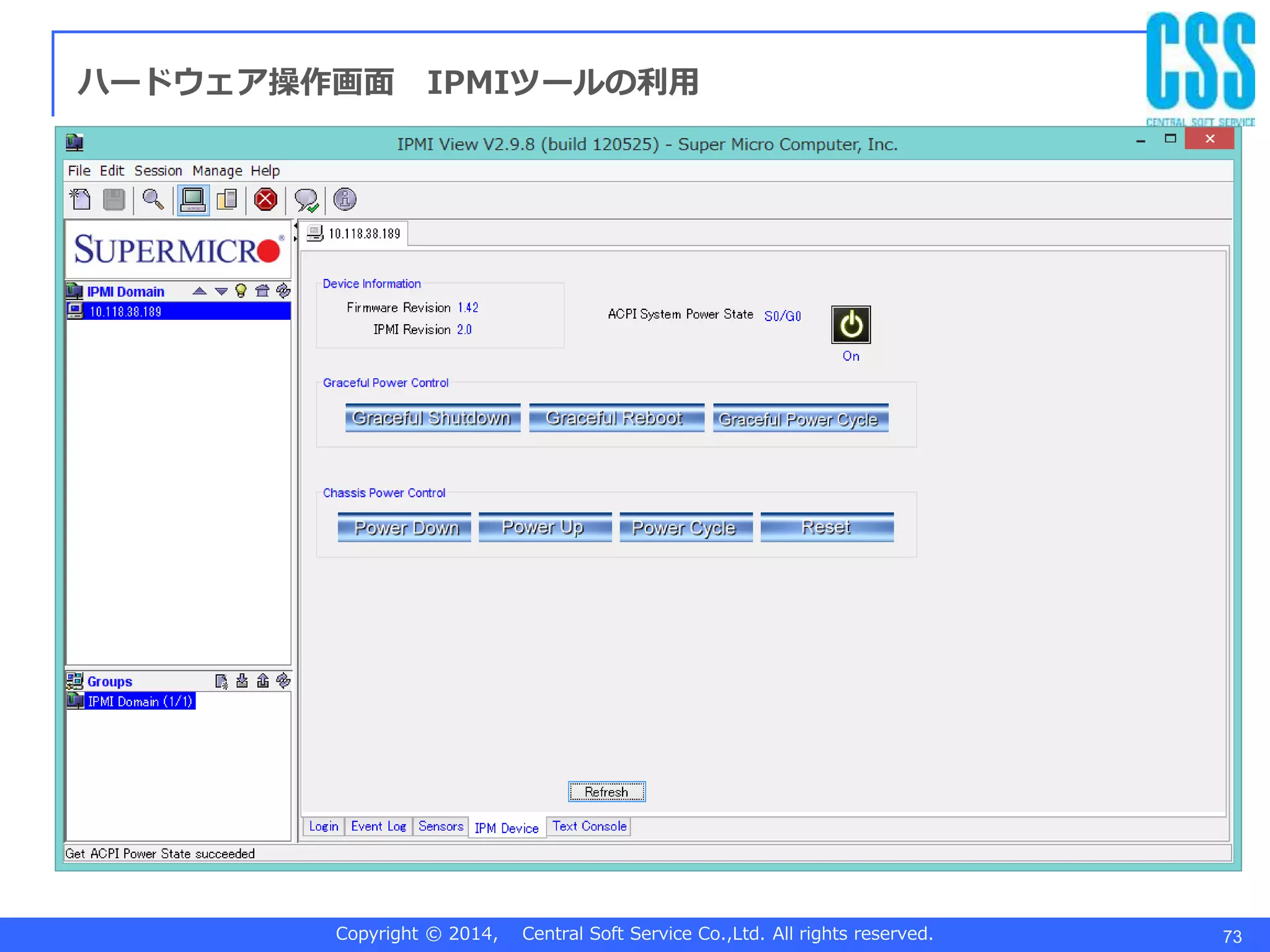

ハードウェア操作画面 IPMIツールの利用

74. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
サーバに安全にログインする
74

75. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 75

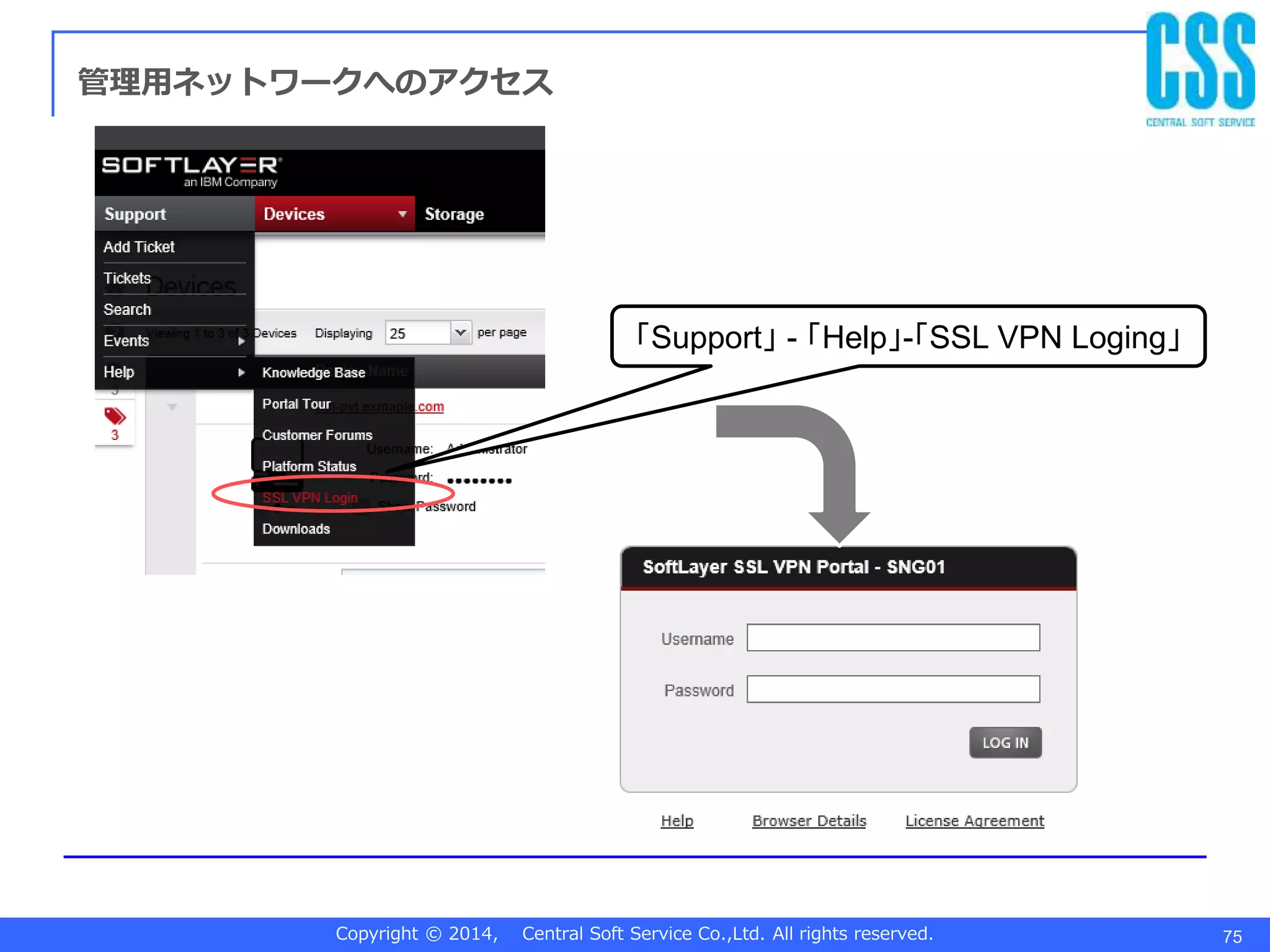

管理用ネットワークへのアクセス
「Support」 - 「Help」-「SSL VPN Loging」

76. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 76

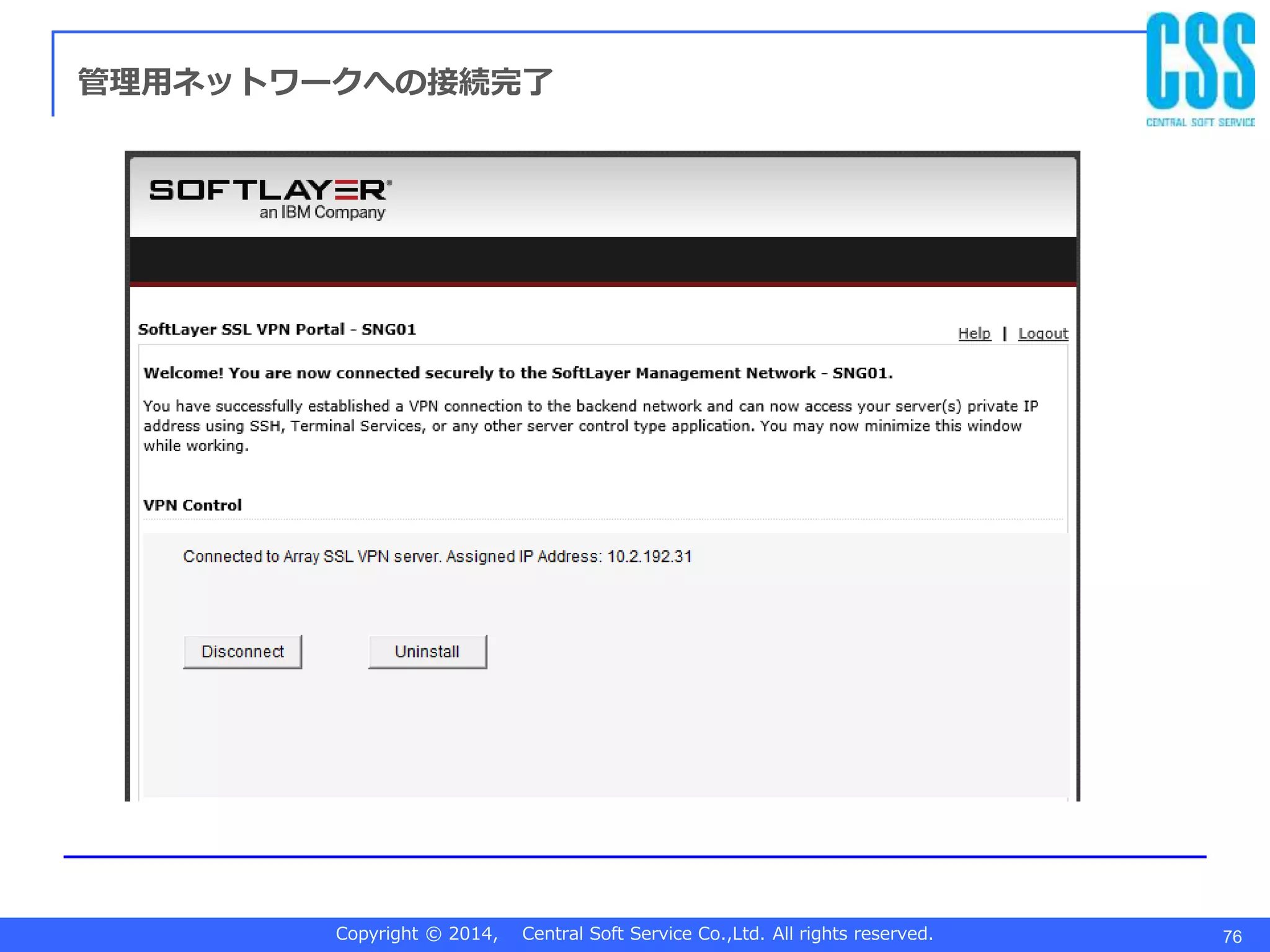

管理用ネットワークへの接続完了

77. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 77

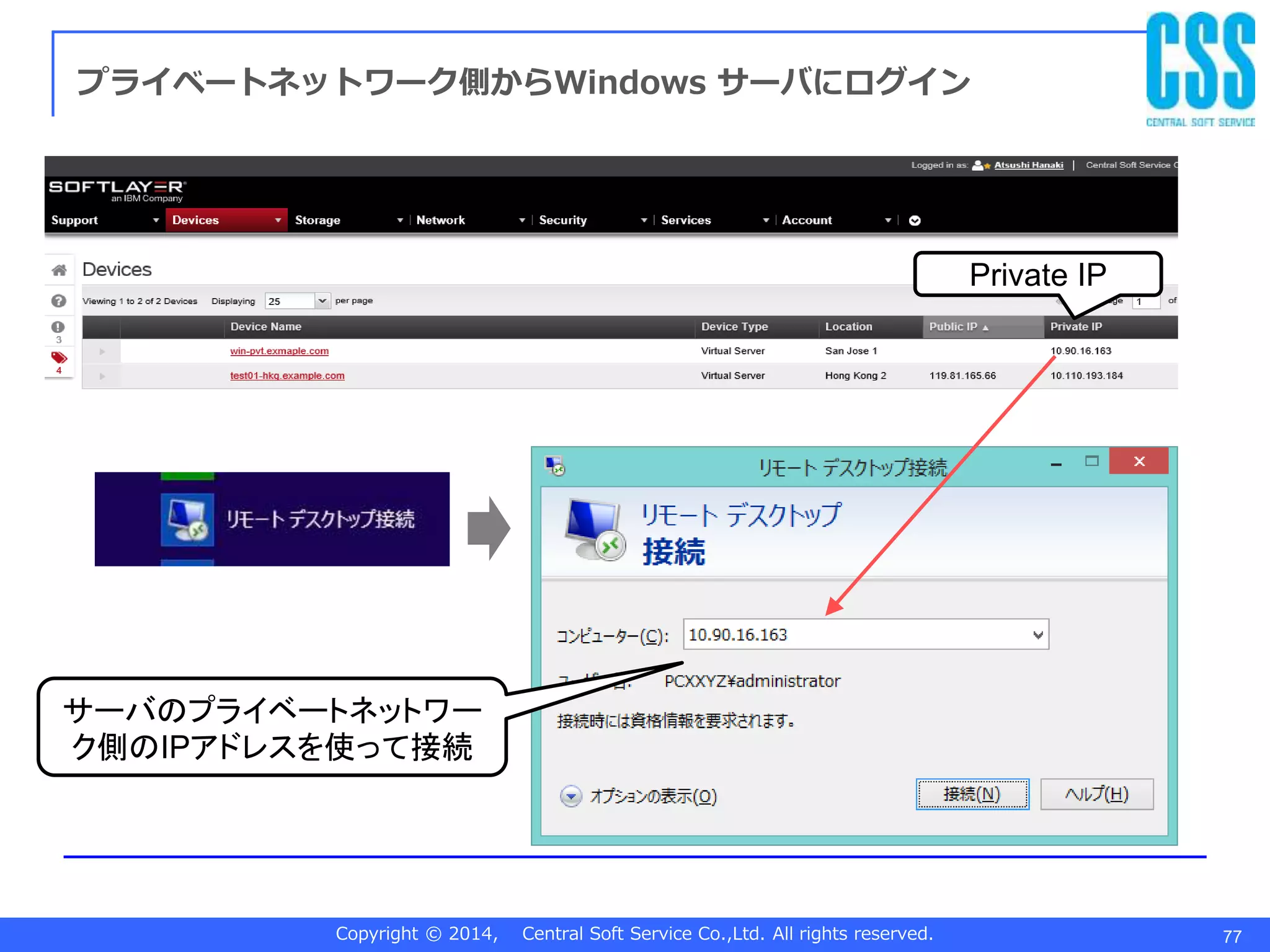

プライベートネットワーク側からWindows サーバにログイン
Private IP
サーバのプライベートネットワー
ク側のIPアドレスを使って接続

78. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 78

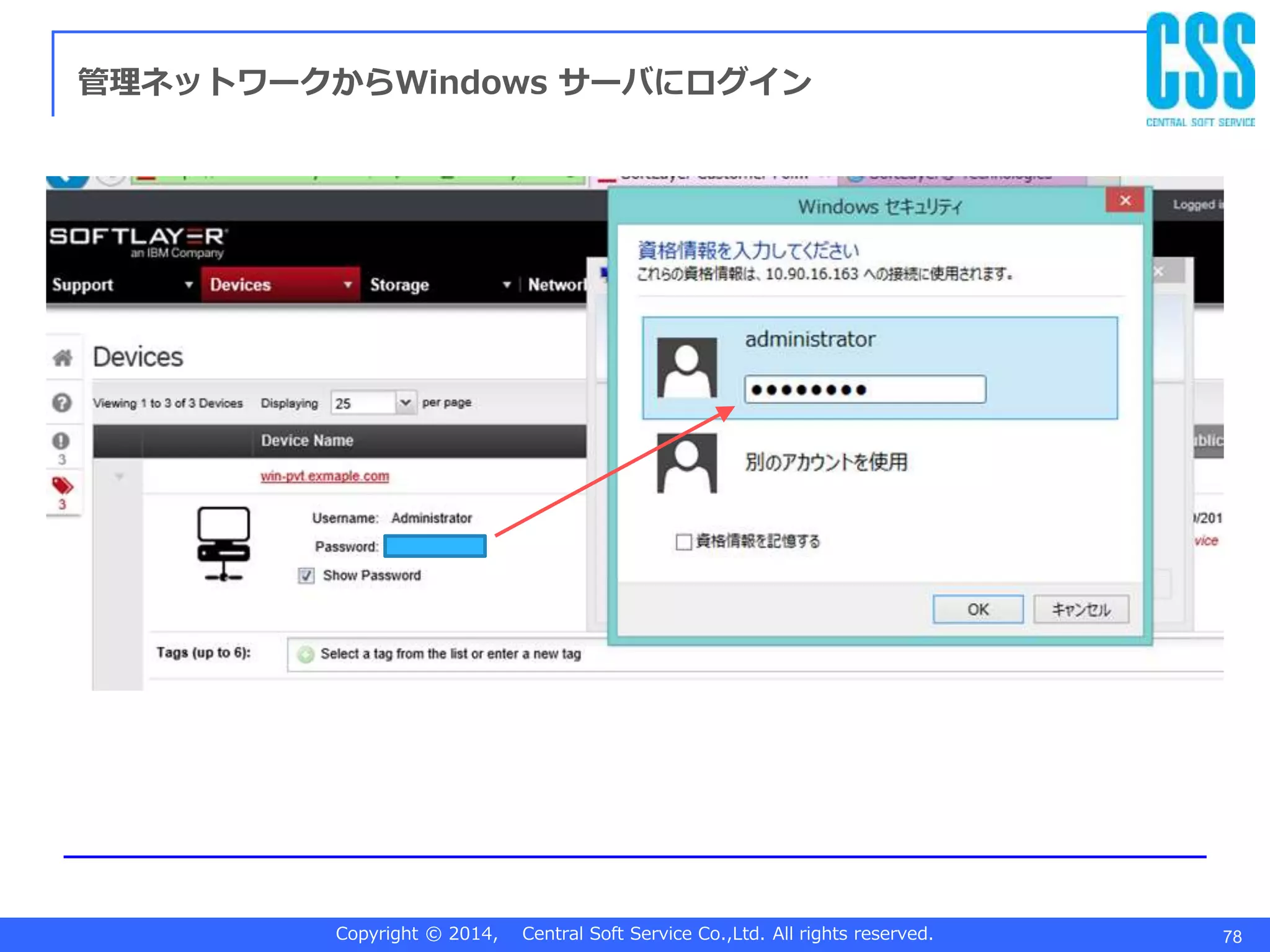

管理ネットワークからWindows サーバにログイン

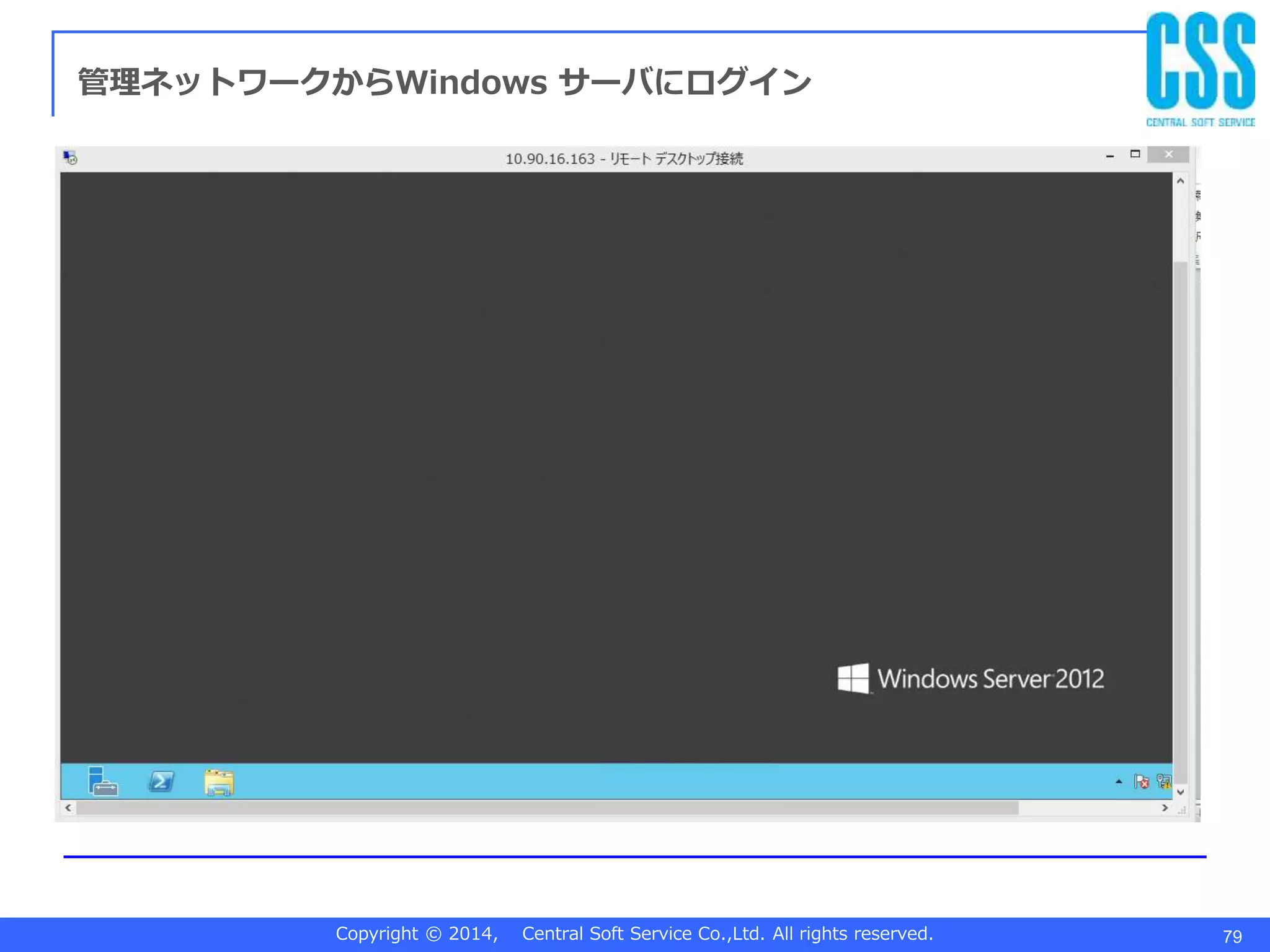

79. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 79
管理ネットワークからWindows サーバにログイン

80. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved.
SoftLayerの管理インフラを確認する
80

81. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 81

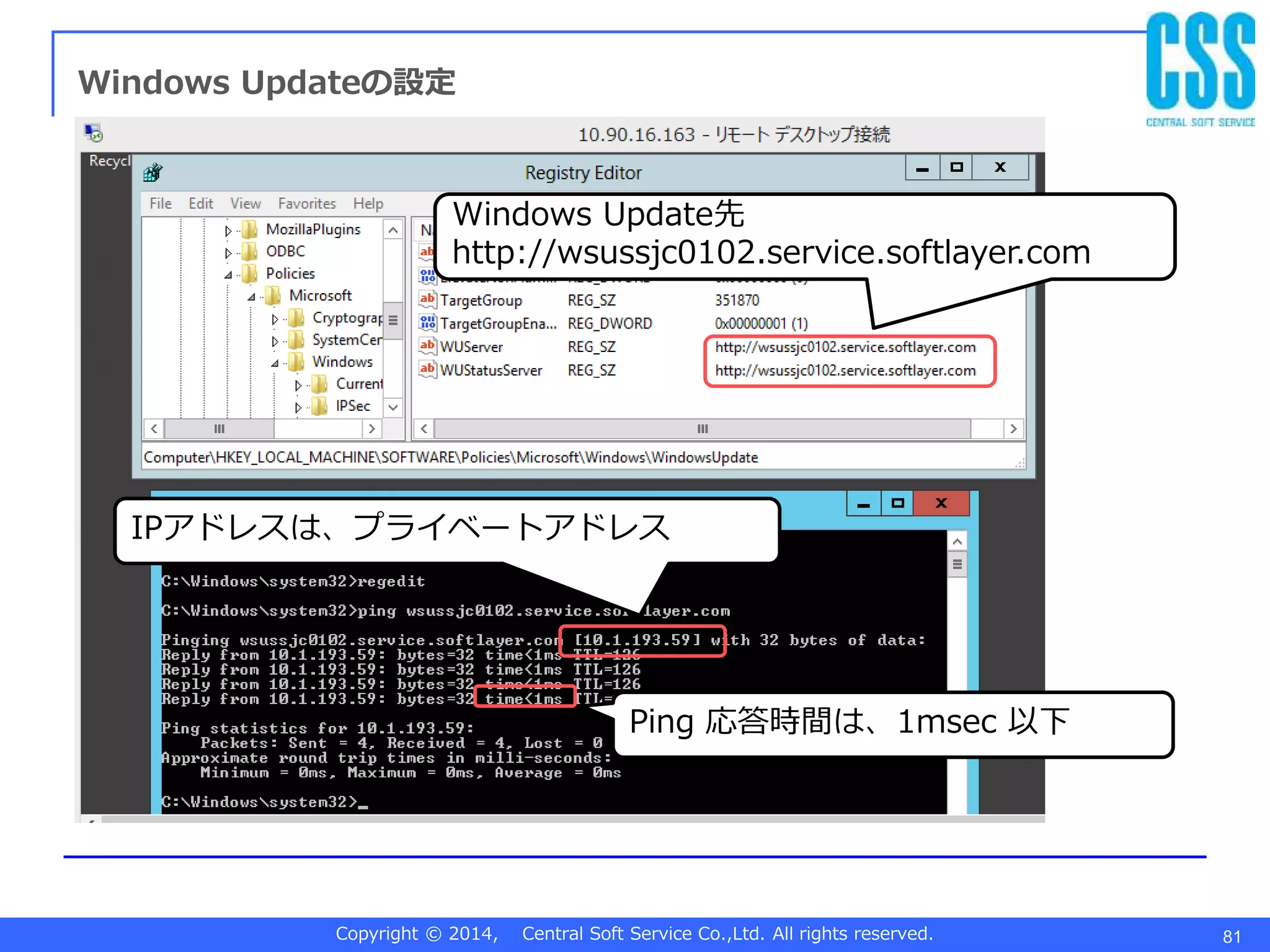

Windows Updateの設定
Windows Update先
http://wsussjc0102.service.softlayer.com
IPアドレスは、プライベートアドレス
Ping 応答時間は、1msec 以下

82. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 82

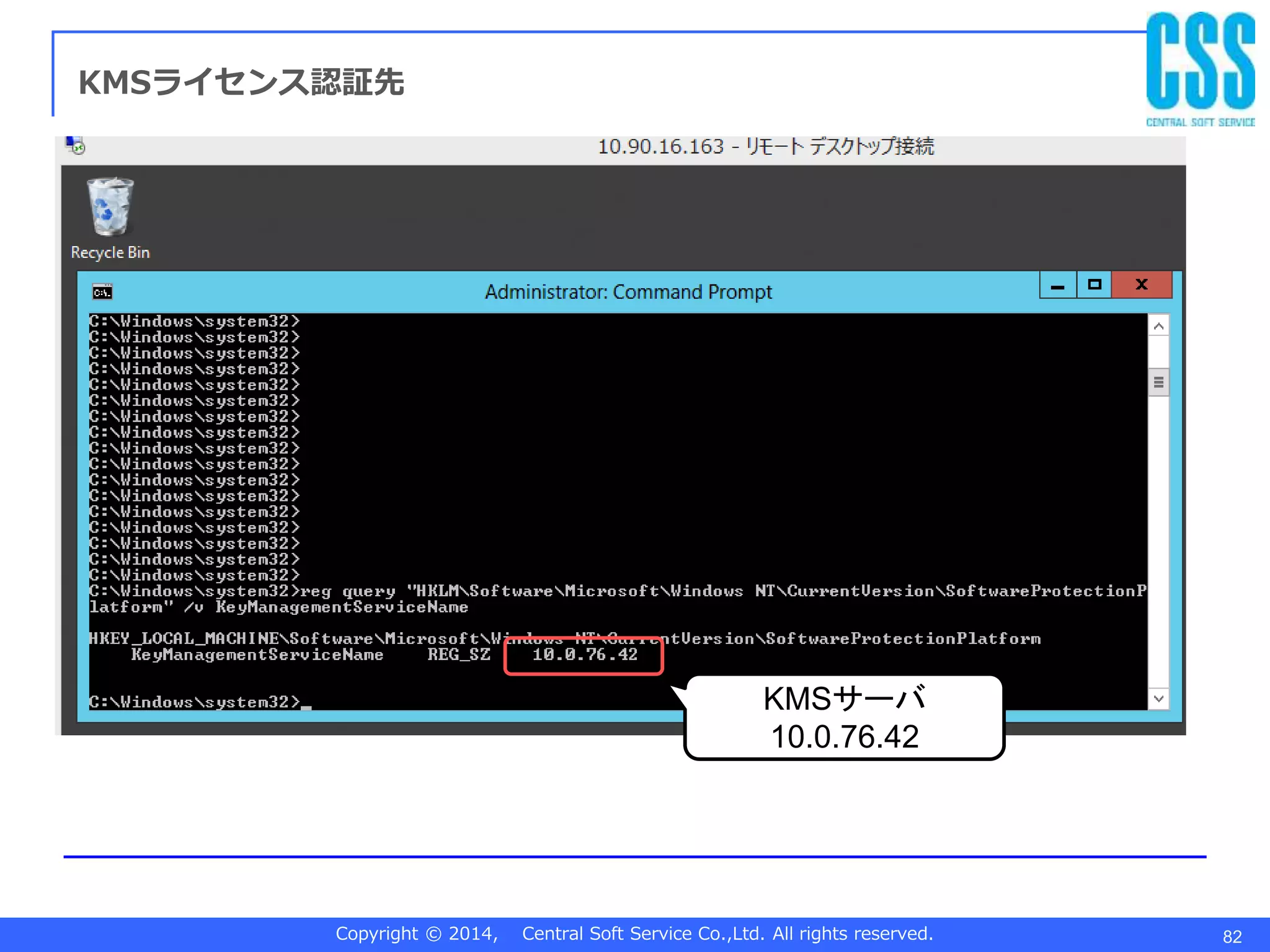

KMSライセンス認証先
KMSサーバ
10.0.76.42

83. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 83

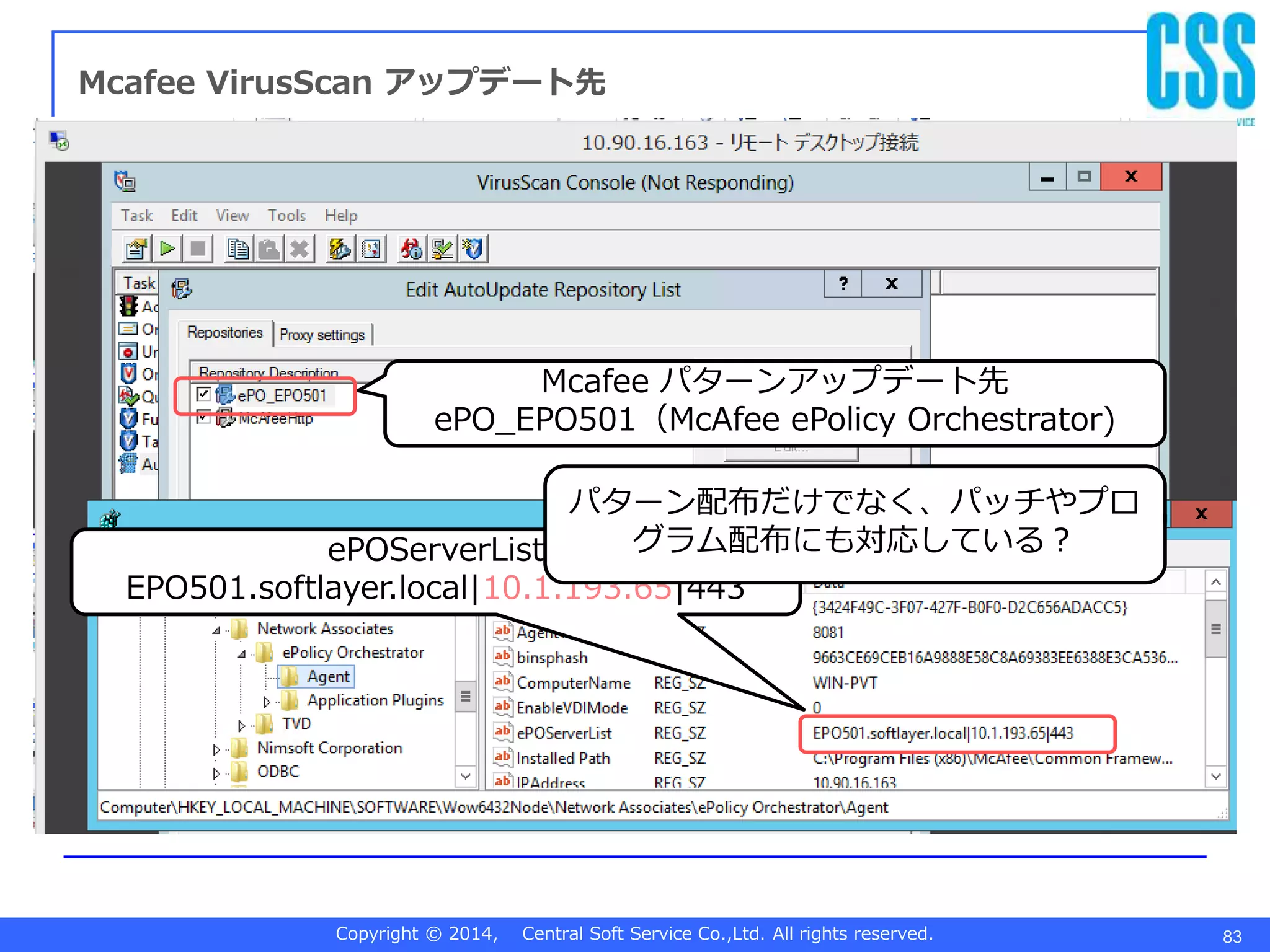

Mcafee VirusScan アップデート先
Mcafee パターンアップデート先
ePO_EPO501（McAfee ePolicy Orchestrator)
ePOServerList
EPO501.softlayer.local|10.1.193.65|443
パターン配布だけでなく、パッチやプロ
グラム配布にも対応している？

84. Copyright © 2014, Central Soft Service Co.,Ltd. All rights reserved. 84
運用管理インフラの標準装備
 SoftLayerでは、プライベートネットワークのみに所属するサーバ
を構築可能。
 サーバはデフォルトではインターネットへのアクセスを許可しな
いポリシーで運用している組織あり。
 SoftLayer では、インフラ管理のサービスをプライベートネット
ワーク側で標準で提供しており、独自に用意する必要がない。
