コンペに勝てる必勝アイテム ソフトレイヤー
- 1. © 2015 IBMCorporation コンペに勝てる必勝アイテム SOFTLAYER 2015年6月8日 日本アイ・ビー・エム株式会社 クラウド事業統括 高良 真穂 本書に含まれる情報は、貴社内部のご検討、評価の目的のために提供されるものです。貴社内での ご使用,複製、開示はこの目的のために必要な範囲でのみお願いいたします。貴社との間で正式な契 約が成立した場合には、それに従ってこれをお取り扱い願います。なお、貴社にて既に取得されている 情報については、これらの制限は及びません。
- 2. © 2014 IBMCorporation2 コンペに勝てる必勝アイテムとは？ 「Ａ社のクラウドは、使えてあたりまえ 、他社との差別化にはならない！ ＳｏｆｔＬａｙｅｒを使いこなせる事は、他 社との差別化になり、コンペより有 利に戦える」 スマホアプリ開発会社の社長談
- 3. © 2014 IBMCorporation3 コンペに勝てる必勝アイテムとは？ なぜ「ソフトレイヤー」なのか？ これから、 その理由を見ていきましょう
- 4. © 2014 IBMCorporation SoftLayer のリアルなプライベート環境 インターネットと内部ネットをケーブル色で完全分離、ユーザー間も隔離するリアル・プライベート ユーザー専用のファイアウォール、ロードバランサーを保有可能 ユーザー モバイル 管理者 Virtual Servers Public Network Private NetworkInternet Management Network ユーザーA専用 パブリックVLAN ユーザーA専用 プライベートVLAN Virtual Servers ユーザーB専用 パブリックVLAN ユーザーB専用 プライベートVLAN Baremetal Servers VPN Edge Router サービスVLAN Client Client VPN Client アクセス制御 アクセス制御アクセス制御 一般ユーザー シスオペ
- 5. © 2014 IBMCorporation India Shanghai Singapore Sydney Tokyo Seattle San Jose Los Angeles Mexico City Houston Denver Dallas Miami Atlanta Washington D.C. Montreal Toronto Chicago London Frankfurt Paris Amsterdam Sao Paulo New York Dubai Melbourne 既存データセンター 既存PoP 新規データセンター （2014-2015年開設予定） 新規PoP （2014-2015年開設予定） 新規データセンター （2014年開設） グローバルなネットワークをプライベートに利用可能 東京DC ロンドンDC 他のユーザーから隔離された 専用の国際通信が無料で提供 プライベートVLAN同士のみ通信 Hong Kong
- 6. © 2014 IBMCorporation 物理サーバーとアプライアンスの提供 Router Client Client VPN Client Local Load Balancer Firewall Firewall Baremetal Servers Virtual Servers Router iSCSI /NAS Object Storage VPN Edge Router OS Update Router Security API Server SSL / PPTP / IPSEC Public Network Private NetworkInternet Out-of-Band Management 物理サーバー 高機能アプライアンス 仮想サーバー 高機能で実績のあるアプライアンスとして、ロードバランサーのNetScaler, ファイアウォールの Forigateを契約ユーザー専用に利用出来ます。注文も管理ポータルからクリックするだけで、数 十分後に利用を開始できます。 物理サーバーは、仮想サーバーと同様に管理ポータルから、オーダーするだけで数十分後には、 利用でます。
- 7. © 2014 IBMCorporation 豊富なAPIで運用を自動化 7 Chef レシピ Chef レシピ パブリック / プライベート / OS イメージ・テンプレート SoftLayer API Endpoint 起動 Chef-Solo Knife-Solo 仮想サーバー 物理サーバー ①SLコマンドから サーバーを注文 ③レシピによって サーバーを設定する ②レシピの テンプレートを利用、 必要に応じ編集する 管理サーバー 物理サーバーであっても、シェル、Ruby、Pythonなどからオーダー、キャンセル、設定コマンドの 実行ができる。 ソフトレイヤーは、物理サーバーも含め基盤をコードで構築することができるクラウドの世界をリー ドするIaaSです。 物理的なセットアップのタイムトライアル
- 8. © 2015 IBMCorporation 本資料では、 ゲームやスマホアプリ基盤 を想定して、 SoftLayerの特徴をご紹 介します
- 9. © 2015 IBMCorporation ご紹介の概要（目次） • 1 インターネット環境 • 2 ロードバランサー • 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ
- 10. © 2015 IBMCorporation ゲームサーバーの想定構成 インターネット 接続回線 10GB x3 Local Load Balancer Virtual Servers Baremetal Servers MySQL 専用レプリカ サーバー Baremetal Servers MySQL マスタサーバー HA構成 アプリケーション サーバー Virtual Servers KVSキャッシュ サーバー Object Storage 画像・動画ダウンロード ログ保管ストレージ HA構成 Firewall リクエストの流れ データの流れ ソーシャル・ゲーム プレイヤー Vyatta シスオペ オンプレ サーバー 企業LAN CDN Auto Scale ユーザー数規模 数万人～数百万人
- 11. © 2015 IBMCorporation 最強のインターネット環境 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ

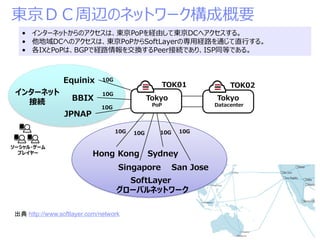

- 12. © 2015 IBMCorporation 東京ＤＣ周辺のネットワーク構成概要 10G BBIX Hong Kong Singapore Sydney San Jose 10G 10G インターネット 接続 10G 10G 10G 10G SoftLayer グローバルネットワーク Tokyo PoP TOK01 Tokyo Datacenter TOK02 Equinix JPNAP ソーシャル・ゲーム プレイヤー • インターネットからのアクセスは、東京PoPを経由して東京DCへアクセスする。 • 他地域DCへのアクセスは、東京PoPからSoftLayerの専用経路を通じて直行する。 • 各IXとPoPは、BGPで経路情報を交換するPeer接続であり、ISP同等である。 出典 http://www.softlayer.com/network
- 13. © 2015 IBMCorporation 東京PoPとIX間のトラフィック 3.0G 1.4G 120M SoftLayerカスタマ・ポータル（クラウドの管理画面）で、トラフィックを確認できます。 https://control.softlayer.com/network/status/global ①PoP主要機器、各回線のステータス ②インターネット回線の帯域使用率 （2015/1/20現在） DDOS対策機器
- 14. © 2015 IBMCorporation SoftLayerのDDOS攻撃対策 異なるIX3社とピア接続に加えて、DDOSからの保護機能を２４時間提供しています。 この保護機能は、DDOS攻撃を自動的に検知して影響を緩和します。さらに、SoftLayerの他のお客 様への影響が懸念される状態になった場合、SoftLayerからお客様へ連絡させていただきます。 出典 DDoS 攻撃の軽減対策 http://www.cisco.com/web/JP/product/hs/security/gdma/tech/gdda_wp.html DDOS攻撃対策の詳細は、非公開で すから、この図は対策として採用してい るCisco社のGuard DDOS説明資料 の引用です。 この図のISP Backbone部分が、 SoftLayerのPoPに相当します。 Enterprise部分が東京DCに相当しま す。 ピアリング ポイントに Cisco Guard XT を配置することで、コア ルータ、下流側のエッ ジ デバイス、リンク、および、サーバーを保護できます PoPに相当 Tokyo DCに相当 IX IX IX
- 15. © 2015 IBMCorporation 東京PoP周辺のネットワーク構成 SOFTLAYERは、PoPと各地IXをピアリンクしてインターネットの一部をグローバルに形成 ユーザーからDCへの通信は、PoPに入り専用ネットワークを通過してDCへ、PoPがDCの入り口 アカマイの様な高速配信ネットワークとしての機能、ユーザーに近いPoPから送信 各PoPでDDOS攻撃パケットをフィルターして小さなトラフィックの内に通さない 15 Hong Kong Tokyo Singapore Frankfurt San José Sydney Seattle Denver Los Angeles 20Gx3 10Gx110Gx3 PoP PoP PoP PoP /DC PoP PoP PoP PoP DC DC DC DC DC 10Gx1 20Gx1 30Gx1 10G 10G 10G 10G 10G 10G 20G 20G 20G PoP
- 16. © 2015 IBMCorporation UDPパケットのロスが少ないSoftLayer 16 https://www.youtube.com/watch?v=otZllR538zU Unityを使ったアクションゲームの適合性を検 証するプログラムを開発しました。SoftLayer 東京データセンターで実行したビデオで性能 の差をお確かめください。 パケット損失の少ない高品質なネットワークは、 海外のアクションゲームで評価されています。
- 17. © 2015 IBMCorporation SoftLayer上で稼働する海外のゲーム
- 18. © 2015 IBMCorporation SoftLayerのロードバランサー 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ
- 19. © 2015 IBMCorporation LBは３つ方式から選択可能 ウェブ・サーバー 共用型／専用型 NetScaler N+1構成 ウェブ・サーバー LVS N+1構成 ウェブ・サーバー ウェブ・サーバー NetScaler DNS ①ローカル・ロードバランサー （共用型と専用型）及び、NetScaler ③グローバル・ロードバランサー ②Linux Virtual Server VIP VIP Virtual Servers Virtual Servers Virtual Servers Virtual Servers Virtual Servers NetScaler 出典 ソフトレイヤー活用技術情報 デザインパターン 2.1 ロードバランサーによるサーバーの冗長化 https://gg-web.jp/document/DesignPattern/02001/index.html 2.2 データセンターレベルの冗長化 https://gg-web.jp/document/DesignPattern/02002/index.html
- 20. © 2015 IBMCorporation 利用できる各LBの特徴 特徴 LVS (Linux Virtual Server) ローカル ロードバランサー （共用型） ローカル ロードバランサー （専用型） Citrix NetScaler VPX グローバル・サーバー ロードバランス GSLB NetScaler VPX 適用範囲 DC内 DC内 DC内 DC内 DC間 共用/専用 専用 共用 専用 共用 共用 VIP数 Public アドレス 1,2,4,8,16 から選択 Publicアドレス 1 Public アドレス 1,2,4,8,16 から選択 Public アドレス 1,2,4,8,16 から選択 Public アドレス 1,2,4,8,16 から選択 HA構成 可能 なし 可能 可能 可能 SSLオフロード 不可 可能 可能 可能 可能 オートスケール との連動 不可 可能 可能 不可 不可 能力 仮想サーバー に依存 同時250〜 2500接続 同時15000〜 150000接続 10Mbps〜 1000Mbps 10Mbps〜 1000Mbps 費用 OSSのため サーバー費のみ $50〜 $2500 $999〜 $3998 $299〜 $1999 $499〜 $1999 その他 特徴 サーバー間の 負荷分散に適用可 低価格 AutoScale連動 高負荷対応 AutoScale連動 WAF, GSLBなども利 用可 SLB,WAFなども 利用可
- 21. © 2015 IBMCorporation ローカルLBとAutoScaleの組合わせ例 ローカル ロードバランサー （共用型・専用型） パブリック / プライベート イメージ・テンプレート Auto Scale 監視 CPU,帯域 起動 仮想サーバー 負荷分散 対象の 自動追加 追加 出典 ソフトレイヤー活用技術情報 デザインパターン 3.1 サーバー数の動的増減 https://gg-web.jp/document/DesignPattern/03001/index.html
- 22. © 2015 IBMCorporation SoftLayerで利用できるFW • 1 インターネット環境 • 2 ロードバランサー • 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ
- 23. © 2015 IBMCorporation SoftLayerのFWの選択肢 BCR トランク接続 Network Gateway Appliance Webサーバー APサーバー DBサーバー Publicゾーン APゾーン DBゾーン FCR Private VLAN #1 Private VLAN #2 Public VLAN 仮想リンク OS ファイアウォール ハードウェア ファイアウォール (共用型） Public VLAN Public VLAN ハードウェア・ファイアウォール (専用型） Fortigate Security Appliance NetScaler Premium WAF Web/AP Web/AP Private VLAN ①インターネットから保護するパターン ②内部のゾーン間で保護するパターン 出典 ソフトレイヤー活用技術 コンフィグレーションガイド 2.1 ファイアウォールでサーバーを保護するには? https://gg-web.jp/document/ConfigGuide/02001/index.html 6.7 DMZ、APサーバー、DBサーバーなどのゾーンを作るには？ https://gg-web.jp/document/ConfigGuide/06007/index.html
- 24. © 2015 IBMCorporation SoftLayerの各FWの特徴 特徴 OS ファイアウォール ハードウェア ファイアウォール （共用型） ハードウェア ファイアウォール （専用型） Fortigate Security Appliance Vyatta Gateway Appliance WAF NetScaler VPX Premium 適用範囲 OS サーバーの IPアドレス１個 パブリック VLAN x1個 パブリック VLAN x1個 パブリック, プライベート VLAN x N個 パブリック, プライベート VLAN x 1個 共通／専用 専用 共用 専用 専用 専用 専用 HA構成 不可 不可 可能 可能 可能 可能 管理ユーザー インタフェース CLI カスタマー ポータル カスタマー ポータル Web-GUI とCLI 主としてCLI, Web-GUIも可 Web-GUI とCLI 保護対象 レイヤー L4 (TCP) L4 (TCP) L4 (TCP) L4 (TCP) L4 (TCP) L7(アプリ） ゾーニング適用 不可 不可 不可 不可 可能 不可 性能 サーバー能力に 依存 10Mbps〜 2000Mbps 1Gbps （NICリンク速 度） 1Gbps (NICリンク速 度） 10Mbps〜 10Gbps 10Mbps〜 1Gbps 費用 無料 $49〜$399 $999〜$1998 $999〜$1998 $418〜 $1856 $499〜 $1999 その他 OSにバンドルされ るFWまたはAPF サーバー単位 VLAN単位 VPN機能 VPN,NAT,VLA Nトランク対応 有償版Vyatta アプリ脆弱制対 応
- 25. © 2015 IBMCorporation 高負荷に耐えるアプリサーバー 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ
- 26. © 2015 IBMCorporation Dom-0負荷集中で 俺のサーバの稼働 が抑えられる Xenの共存影響の一例 Xen Hypervisor NIC Local Disk Dom-0 Virtual Servers VLAN 仮想サーバーの裏側で起 こっている状況 膨大なHTTP アクセス 共存サーバー が動作開始 稼働率が抑えられる 俺の サーバー 他人の サーバー 俺の 他人の Dom-0のCPU使用率 が高く、VMの要求 に十分答えられない 大量のショートパケット が発生する テスト環境で状況を再現しまし た
- 27. © 2015 IBMCorporation SoftLayerの高い負荷対策 Local Load Balancer 膨大なユーザー数 ゲームサーバー群 DBサーバー群 遅い！ Xeon CPUの 性能を生かせない 膨大な仮想サーバー数 低効率！ シングルテナントの 専用仮想サーバー (Private VSI) 専用物理サーバー(ベアメタル） Baremetal Servers Xen Hypervisor NIC Local Disk Dom- 0 Virtual Servers 俺だけ 俺だけ Private VSIは 最大コア数 は８コアまで Public VSIは 16コアまで 仮想環境と同様の 完全なコントロール この様な課題に対するSoftLayerの対策は次の２通りです！ 共有部分なし 素のサーバー 注文から２時間で利用可 世界のゲーム会社から支持される 迅速な対応、豊富な在庫量

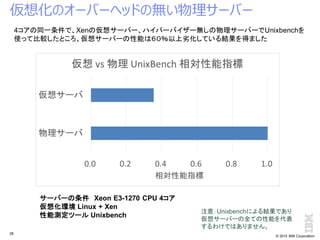

- 28. © 2015 IBMCorporation 仮想化のオーバーヘッドの無い物理サーバー 28 サーバーの条件 Xeon E3-1270 CPU 4コア 仮想化環境 Linux + Xen 性能測定ツール Unixbench 4コアの同一条件で、Xenの仮想サーバー、ハイパーバイザー無しの物理サーバーでUnixbenchを 使って比較したところ、仮想サーバーの性能は６０％以上劣化している結果を得ました 注意：Unixbenchによる結果であり 仮想サーバーの全ての性能を代表 するわけではありません。
- 29. © 2015 IBMCorporation 高負荷に耐えるDBサーバー 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DB&ストレージ
- 30. © 2015 IBMCorporation スケール可能なRDB構成 データベースの負荷を減らしてスケールするための工夫として、更新用マスターと、参照専用のリードレ プリカのMySQLを物理サーバーで構成する キーで取得できる項目はMemcachedなどのKVSにキャッシュ 更新処理だけをマスターDBやアプリ内課金の決済DBへ書き込む マスター DB 読み専用 レプリカ Web/AP Web/AP Web/AP Web/AP アプリサーバー キャッシュサーバー 決済サーバー アプリ内 課金決済 Local Load Balancer 引当iSCSI マスター DB DRBD レプリカ HeartBeatによる HA構成 読み専用 レプリカ ソーシャル・ゲーム プレイヤー ゲームDBレプリカ 読取り専用 ゲームDBマスタ 参照 参照 更新 RDBの 更新性能 が全体の ボトルネック 出典 ソフトレイヤー活用技術資料 デザインパターン 6.2 読み込み専用レプリカによる負荷分散 https://gg-web.jp/document/DesignPattern/06002/index.html 課題は ストレージ性能＆ CPUの処理パワー
- 31. © 2015 IBMCorporation 物理サーバー+高性能ストレージの効果 31 MySQLサーバーに１８億件のデータ生成して、サーバー上のバッファプール(48G)の10倍 相当のデータを使って、SysbenchのOLTPテストを実施した比較結果 CPUコアを増やしても、ストレージの 性能を高くしてもトランザクション性 能は簡単に改善しない ベアメタル（物理サーバー）＋ Fusion ioMemory ベアメタル＋SSD ベアメタル＋SATA
- 32. © 2015 IBMCorporation 物理サーバーにチケットから注文して Fusion ioMemoryを実装可能 32 または 2Uサーバー 4Uサーバー + Fusion ioMemory SX-300 電源と冷却の関係で 1Uサーバーには実装 できないので注意 FIO SX-300 3.2Tは SSDの10倍、 SATAの300倍の性能 東京DCのベアメタルは SanDiskカタログ比 105%の書込み性能
- 33. © 2015 IBMCorporation MySQLをSysbenchでFusionの性能を再確認 33 サーバー Xeon 2650 v3 x 2 (10core x 2) 、64Gメモリ Sysbench条件 対象データ18億レコード、 ８スレッド、バッファプール 48G 企業向け、読み出し多用負荷用途向け ポータルのチケットから注文 iSCSI ストレージ デフォルトのストレージ （ポータルから注文） （ポータルから注文） （ポータルから注文） ソーシャル・アプリやスマホ・ゲームなどの高負荷を想定したテストでも、他を引き離す結果を得ました。
- 34. © 2015 IBMCorporation エンデュランス・ストレージ (2015/3 提供開始） 34 容量性能比例型のiSCSIブロック・ストレージ、NFSサーバーのサービス ３種類の性能タイプと容量単価が設定され、SATA〜SSD並みの性能域までを提供 物理サーバーにホットスワップ機構がない課題や、仮想から物理に替えたい場合の対策 プライベート VLAN 仮想サーバー 物理サーバー エンデュランス ストレージ 同一DCのプライベートVLANから接続 仮想、物理の両方から接続可能 1G,10Gのリンク速度にも対応 スナップショット、レプリカも追加可能 ブロックサイズ１６Kで IOPS性能を提供
- 35. © 2015 IBMCorporation SoftLayer東京DCで使えるCPU 東京DCで物理サーバーを注文した場合、黄色網掛けが割当られるCPUです。 現在インテル社から出荷中のXeonのプロセッサーから割当られます。 Model GHz Core Thread Cache Art Memory Bandwidth Xeon E3-1270 3.4 4 8 8M Sandy Bridge 21 GB/s Xeon E3-1270 V2 3.5 4 8 8M Ivy Bridge 25.6 GB/s Xeon E3-1270 V3 3.5 4 8 8M Haswell 25.6 GB/s Model GHz Core Thread Cache Art Memory Bandwidth Xeon E5-2620 2.0 6 12 15M Sandy Bridge EP 42.6 GB/s Xeon E5-2620 V2 2.1 6 12 15M Ivy Bridge EP 51.2 GB/s Xeon E5-2620 V3 2.4 6 12 15M Haswell EP 59 GB/s Model GHz Core Thread Cache Art Memory Bandwidth Xeon E5-2650 2.0 8 16 20MB Sandy Bridge EP 51.2 GB/s Xeon E5-2650 V2 2.6 8 16 20MB Ivy Bridge EP 59.7 GB/s Xeon E5-2650 V3 2.3 10 20 25MB Haswell EP 68 GB/s Model GHz Core Thread Cache Art Memory Bandwidth Xeon E5-2690 2.9 8 16 20MB Sandy Bridge EP 51.2 GB/s Xeon E5-2690 V2 3.0 10 20 25MB Ivy Bridge EP 59.7 GB/s Xeon E5-2690 V3 2.6 12 24 30MB Haswell EP 68 GB/s Model GHz Core Thread Cache Art Memory Bandwidth Xeon E7-4820 2 8 16 18MB Westmere EX - Xeon E7-4820 V2 2 8 16 16MB IvyBridgeEX 68 GB/s 4CPU専用 1CPU用 1〜2CPU用
- 36. © 2015 IBMCorporation 安心の保守ネットワーク 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DBサーバー
- 37. © 2015 IBMCorporation 安心の保守経路 • VPNクライアント、拠点接続インターネットVPNが利用可能 • サーバーには、標準でパブリックとプライベートのIPアドレスが付与される • パブリック側のSSHのアクセスを禁止して、VPN接続して安全に保守できる • プライベート・ネットワークのリポジトリから更新や追加が可能 パブリックVLAN プライベートVLAN パブリック プライマリ・サブネット プライベート プライマリ・サブネット プライベート サブネット 企業ネットワーク 共用 VPNルーター VPNルーター 利用者機器 管理用PC サーバーインターネット VPNクライアント サービス用 プライベート ネットワーク ソフトウェア リポジトリ アップデート、パッケージ追加 SSHSSH SSH 出典 ソフトレイヤー活用技術資料 デザインパターン 8.9 管理用ネットワークの配置 https://gg-web.jp/document/DesignPattern/08009/index.html
- 38. © 2015 IBMCorporation オブジェクト・ストレージ 1 インターネット環境 2 ロードバランサー 3 ファイアウォール • 6 保守ネットワーク接続 • 7 オブジェクトストレージ＆CDN • 4 アプリサーバー • 5 DBサーバー

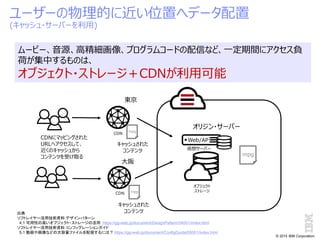

- 39. © 2015 IBMCorporation ユーザーの物理的に近い位置へデータ配置 (キャッシュ・サーバーを利用) オブジェクト ストレージ Web/AP 仮想サーバー CDN CDN CDNにマッピングされた URLへアクセスして、 近くのキャッシュから コンテンツを受け取る mpg mpg mpg オリジン・サーバー キャッシュされた コンテンツ キャッシュされた コンテンツ 大阪 東京 ムービー、音源、高精細画像、プログラムコードの配信など、一定期間にアクセス負 荷が集中するものは、 オブジェクト・ストレージ＋CDNが利用可能 出典 ソフトレイヤー活用技術資料 デザインパターン 4.1 可用性の高いオブジェクト・ストレージの活用 https://gg-web.jp/document/DesignPattern/04001/index.html ソフトレイヤー活用技術資料 コンフィグレーションガイド 5.1 動画や画像などの大容量ファイルを配信するには？ https://gg-web.jp/document/ConfigGuide/05001/index.html
- 40. © 2015 IBMCorporation 40 まとめ SoftLayer東京データセンター 2014年12月22日 オープン – 日本語サポート開始 – IXとピア接続 ｘ３ DDOS対策 ロードバランサーは５種、ファイアウォールは６種から選択可能 高負荷に耐えるアプリサーバー対策 – プライベート仮想サーバー、物理サーバー – UDPパケットロスの少ないサーバー・ネットワーク 高負荷に耐えるＤＢサーバー構成 –物理サーバー＋Fusion ioMemoryがチケットから注文可能 –高性能エンタープライズ向けSSD、RAID化利用は要注意 –SSDの性能に匹敵するIOPSのエンデュランス・ストレージ 安心の保守ネットワーク –クライアントソフト＆拠点接続 可用性の高いオブジェクトストレージ＆ＣＤＮ
- 41. © 2015 IBMCorporation 41 もっと、まとめ ソフトレイヤーは、仮想化を使って安く早く始められます ビジネスが拡大したら、物理サーバーに移行して、仮想サ ーバーが増えすぎない様にできます。 Fusion ioMemoryは、高負荷ＤＢ対策としてチューニング のコストを削減します。 通信費まで含めると、大きく差がでます。 つまり「オーナーの運用コストを削減できる」、 という強みになります。
- 42. © 2015 IBMCorporation その他情報源
- 43. © 2015 IBMCorporation43 ソフトレイヤー活用ガイド 必要な事を即解決できる実践的な逆 引きの構成ガイド デザイン パターン コンフィグ レーション ガイド ユースケース Knowledge Layer Manuals Vyatta, Fortigate, NetScaler, Object Storage Linux, Windows, TCP/IP, etc. 課題解決策 実現（実装）の指南 詳細な技術知識 実ビジネスへの適用法 ソリューション 設計パターン 構成ガイド 実践ガイド ビジネスの発展で変化する課題を 解決するシナリオ 読みやすく簡潔な文と図で 解説する設計パターン 更に技術的に深く知りたい場合 https://gg-web.jp/document/index.html 基盤設計、構築、運用に関するSoftLayer活用のノウハウを提供するサイト
- 44. © 2015 IBMCorporation 44
