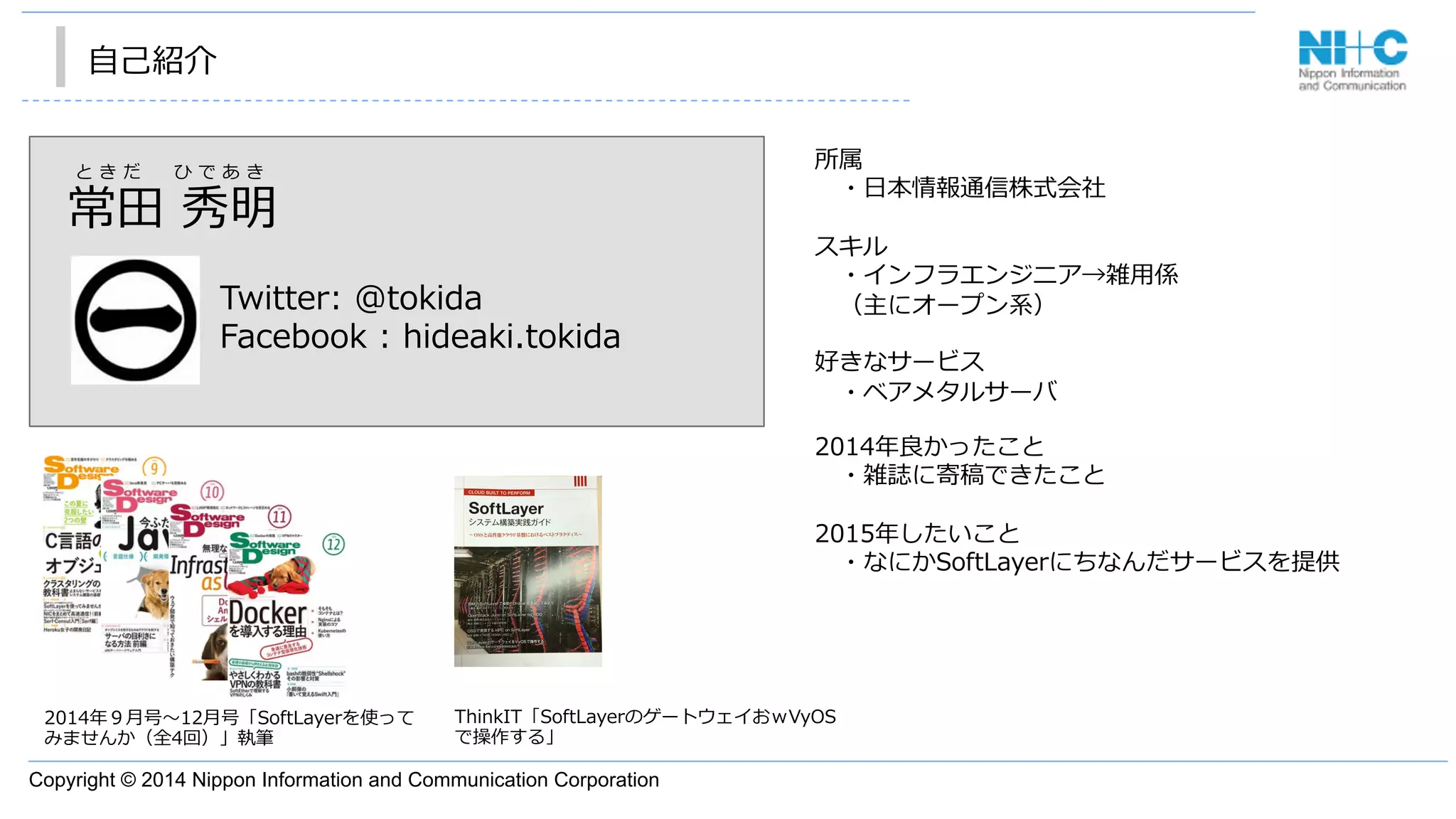

⾃自⼰己紹介
2014年年９⽉月号〜～12⽉月号「SoftLayerを使って
みませんか（全4回）」執筆
常⽥田秀明
Twitter: @tokida
Facebook : hideaki.tokida
ときだ　ひであき
所属
　・⽇日本情報通信株式会社
　
スキル
　・インフラエンジニア→雑⽤用係
　（主にオープン系）
好きなサービス
　・ベアメタルサーバ
2014年年良良かったこと
　・雑誌に寄稿できたこと
2015年年したいこと
　・なにかSoftLayerにちなんだサービスを提供
ThinkIT「SoftLayerのゲートウェイおｗVyOS
で操作する」

•  SoftLayer Summit 2015参加
–  運営員として参加
•  「SoftLayer ネットワークの基礎」を解説
–  NI+Cはスポンサー参加
h"p://www.slideshare.net/hideakitokida/so3layer-‐44609602

会社案内日本情報通信株式会社略称：NI+C(エヌ・アイ・アンド・シー)
設立 1985年12月18日
資本金 40億円
株主
日本電信電話株式会社(50%)
日本アイ・ビー・エム株式会社(50%)
売上高 422億円(FY13連結ベース)
社員数 976名(グループ会社計:FY14 4月現在)
代表
取締役
代表取締役社長廣瀬雄二郎
代表取締役副社長三浦浩
事業内容
・システムインテグレーションサービス
・ハードウェア機器、ソフトウェア製品の販
売
お取引先約2,400社
本社(築地)
開発拠点(門前仲町)
東北開発室(仙台)
中部支店(名古屋)
大阪支店
全国主要都市の支店／拠点の
営業・サポート体制により、
きめ細かなプロジェクト運営をご提
供します。
u 国際規格 ISO/IEC27001
情報セキュリティマネジメントシステム
u 国際規格 ISO14001
環境マネジメントシステム
本社・門前仲町開発センター・大阪支店
エヌアイシー・ソフト株式会社/本社
エヌアイシー・ネットシステム株式会社/本社
u 国際規格 ISO9001
品質マネジメントシステム
ソフトウェア開発部門
u JNX 認定サービス・プロバイダー
u NTTコミュニケーションズ・ビジネスパートナー
u NTT東日本Tm@Partner
u JPNIC正規会員
インターネット・サービス・プロバイダー
u IPアドレス管理指定業者
u AT&Tグローバル・サービス特約店
u Microsoft認定パートナー
u ORACLE Partner
Network Certified Partner
u Novellソリューションパートナー
u IBMプレミア・ビジネス・パートナー
u 届出電気通信事業者（総務省）
u 一般建設業（電気通信工事業）
主な会社資格
サポート体制
システム開発
システム運用
ネットワーク技術
パートナー支援

バックアップ基礎

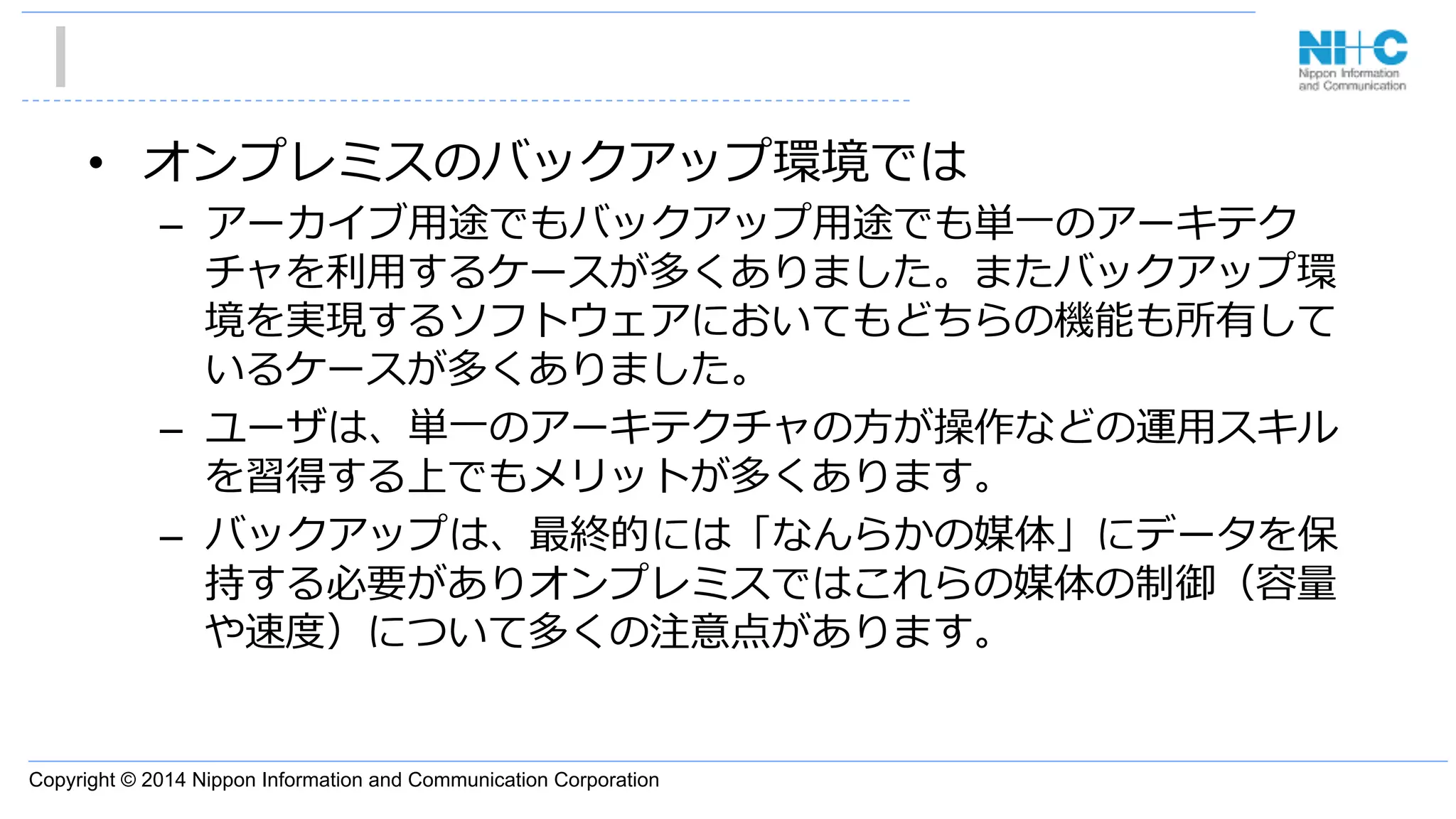

•  オンプレミスのバックアップ環境では
–  アーカイブ⽤用途でもバックアップ⽤用途でも単⼀一のアーキテク
チャを利利⽤用するケースが多くありました。またバックアップ環
境を実現するソフトウェアにおいてもどちらの機能も所有して
いるケースが多くありました。
–  ユーザは、単⼀一のアーキテクチャの⽅方が操作などの運⽤用スキル
を習得する上でもメリットが多くあります。
–  バックアップは、最終的には「なんらかの媒体」にデータを保
持する必要がありオンプレミスではこれらの媒体の制御（容量量
や速度度）について多くの注意点があります。

•  クラウド時代のバックアップ媒体
–  クラウドになり、データを保管するための「バックアップ媒
体」は無制限の容量量制限と利利⽤用量量におうじた従量量課⾦金金での⽀支払
いに変わります。「容量量」を予め計測した事前の投資は不不要に
なろうとしています。また逆に容量量制限はあるが⾼高速なディス
ク装置を選択することも可能になっています。
–  従来、バックアップとアーカイブは単⼀一のアーキテクチャが利利
⽤用されていましたがクラウドでは⽤用途に応じた「メディア・⽅方
式」の選択を柔軟にしていくことが望ましいです。

バックアップの種類

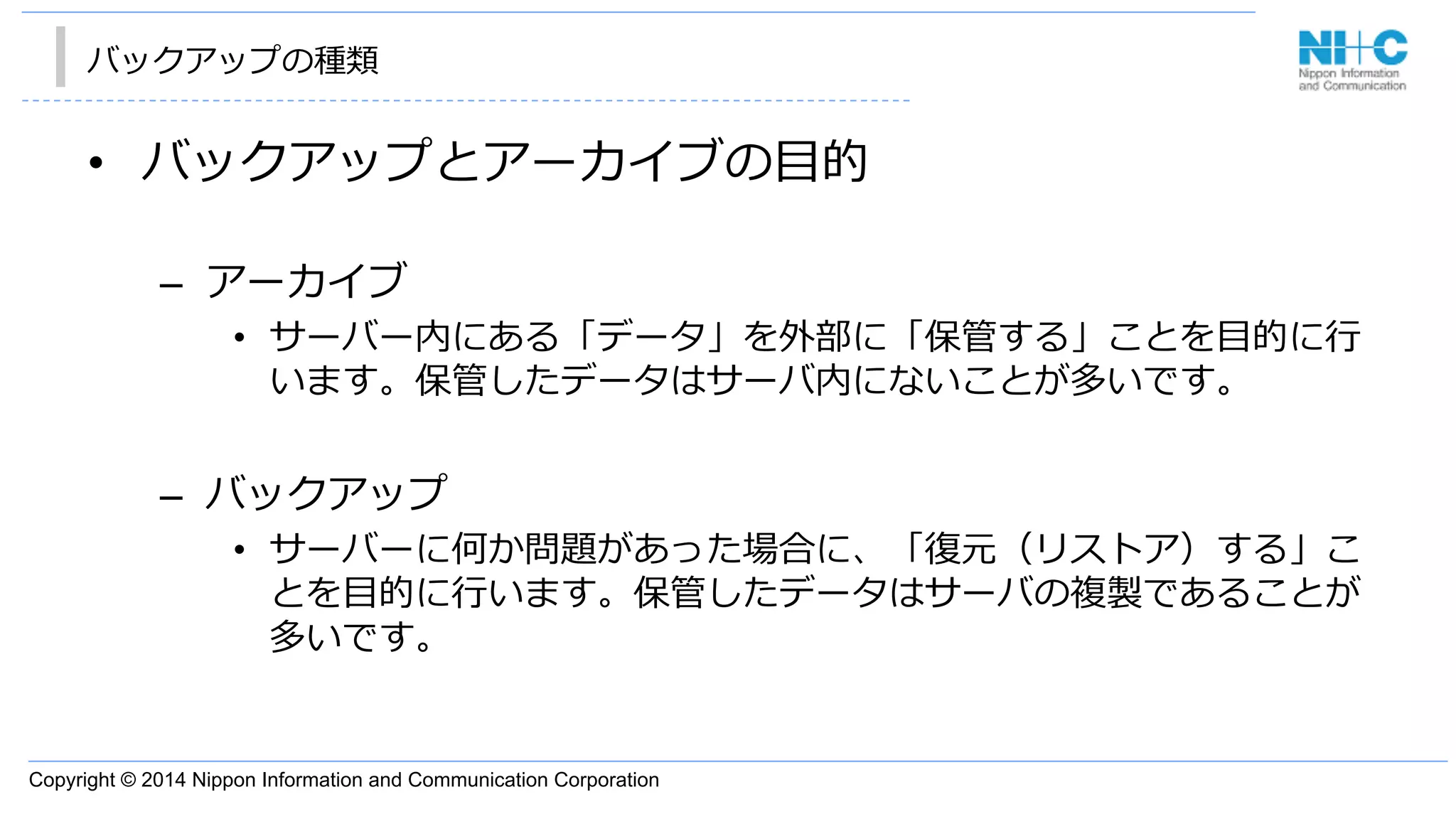

•  バックアップとアーカイブの⽬目的
–  アーカイブ
•  サーバー内にある「データ」を外部に「保管する」ことを⽬目的に⾏行行
います。保管したデータはサーバ内にないことが多いです。
–  バックアップ
•  サーバーに何か問題があった場合に、「復復元（リストア）する」こ
とを⽬目的に⾏行行います。保管したデータはサーバの複製であることが
多いです。

•  バックアップの対象
–  バックアップはサーバを「復復元する」ことが⽬目的です。

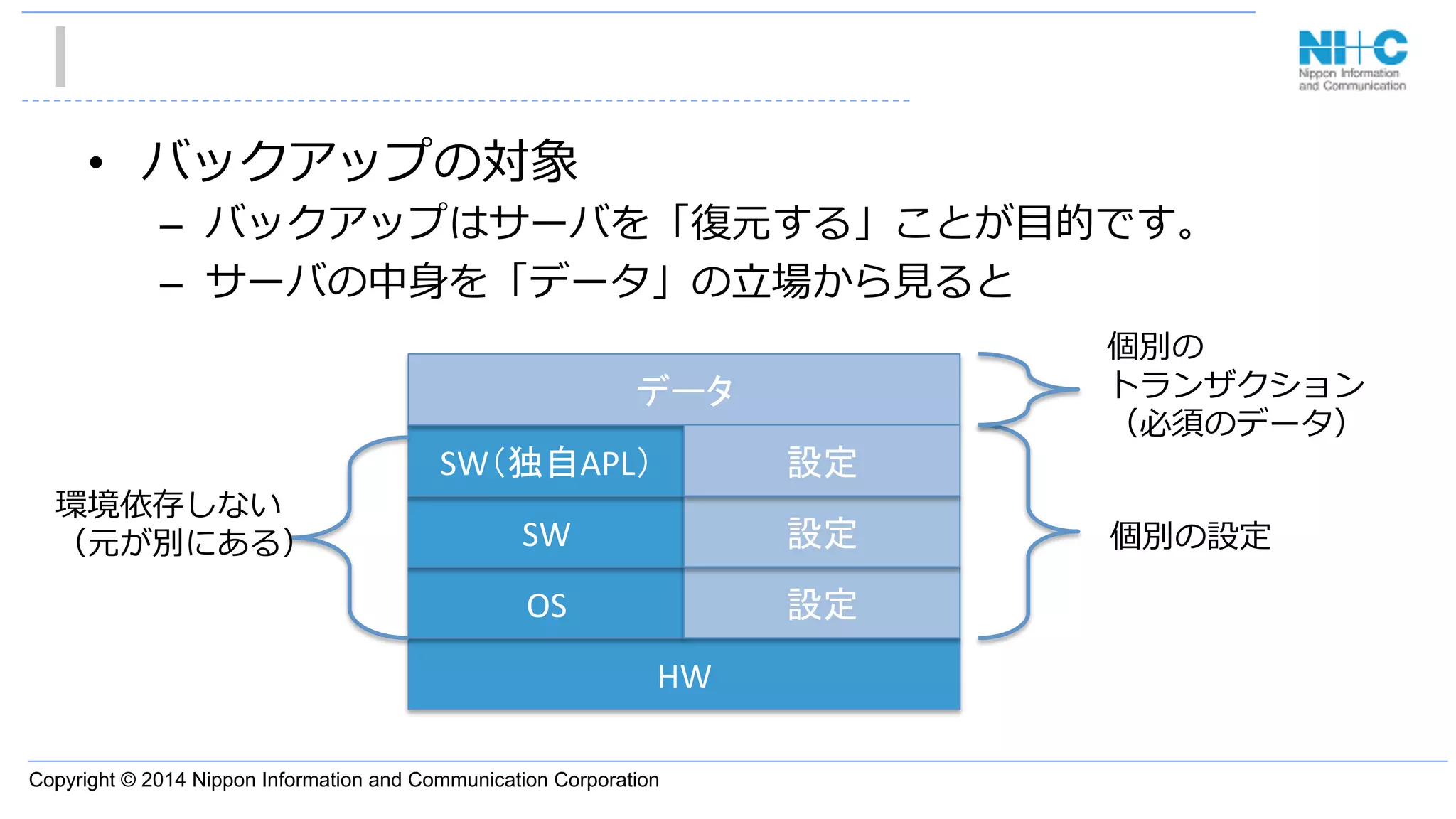

–  サーバの中⾝身を「データ」の⽴立立場から⾒見見ると
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
個別の設定
環境依存しない
（元が別にある）
個別の
トランザクション
（必須のデータ）

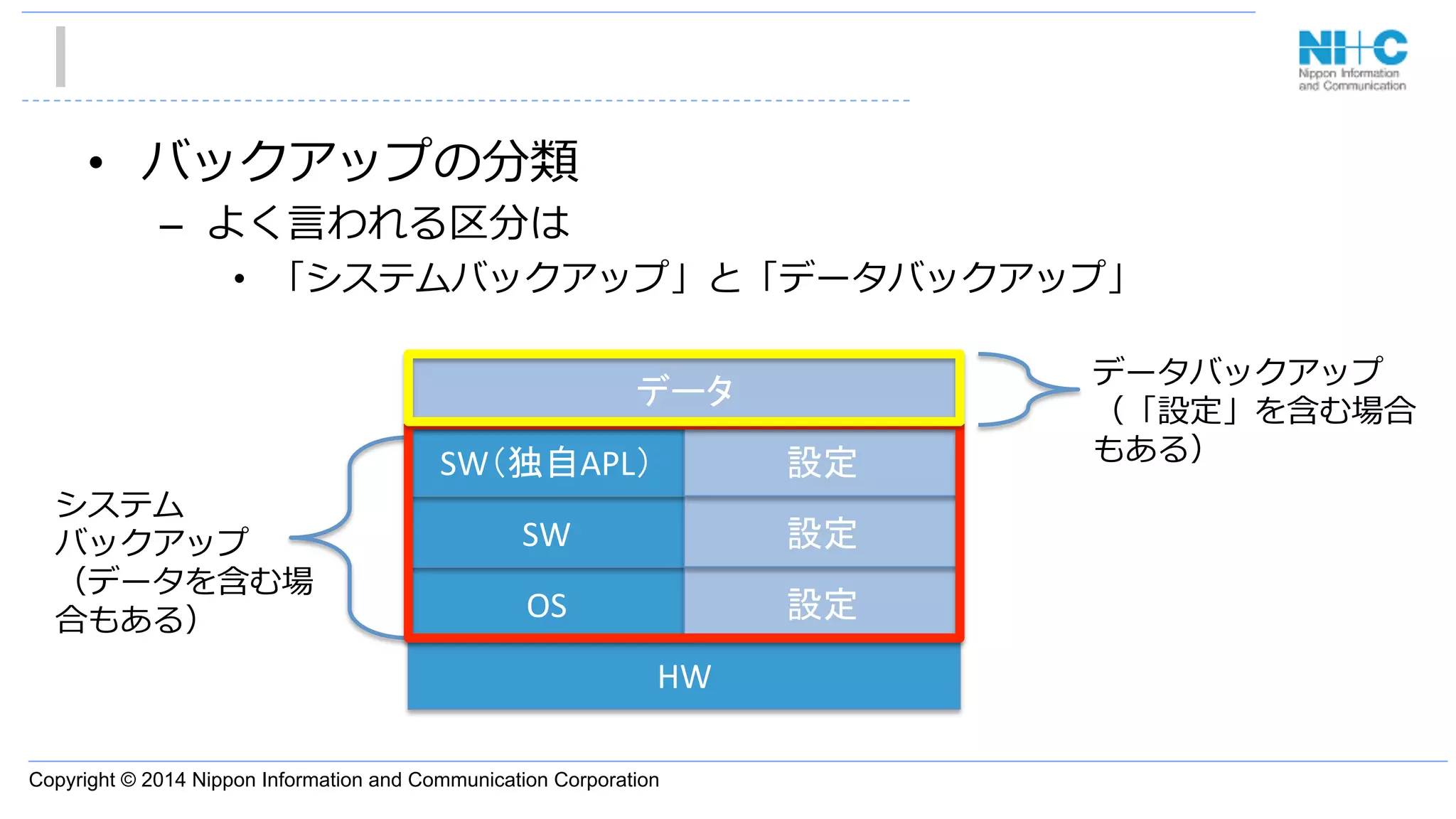

•  バックアップの分類
–  よく⾔言われる区分は
•  「システムバックアップ」と「データバックアップ」
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
システム
バックアップ
（データを含む場
合もある）
データバックアップ
（「設定」を含む場合
もある）

•  バックアップ要件の整理理
–  バックアップの対象（データ数・サイズなど）を、いつ取得し
て仮に復復元する際にはどのくらいの時間が確保されるか、アー
カイブする際にはいつまで保持しておくか、災害対策は必要か
を定める必要があります。

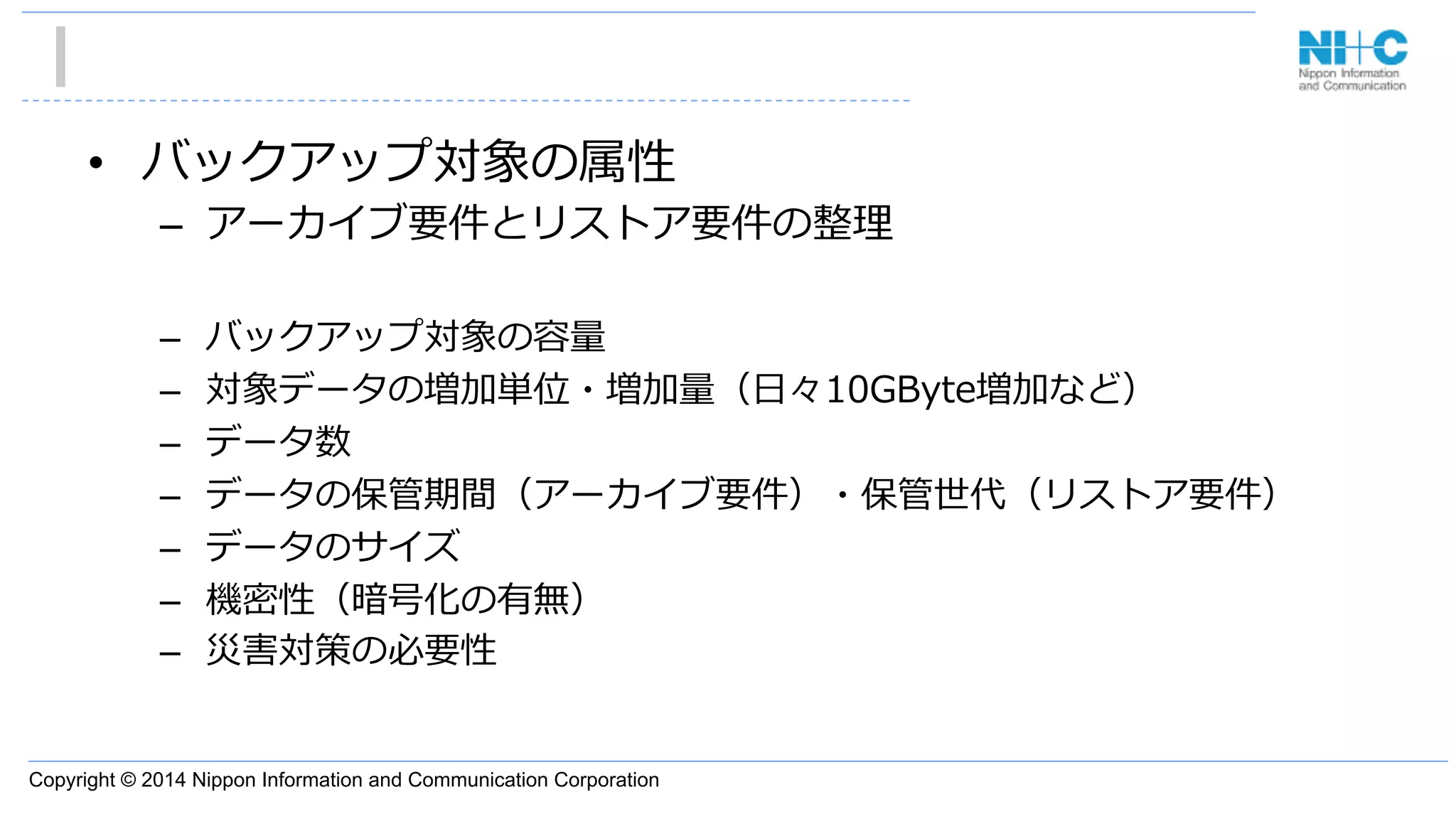

•  バックアップ対象の属性
–  アーカイブ要件とリストア要件の整理理
–  バックアップ対象の容量量
–  対象データの増加単位・増加量量（⽇日々10GByte増加など）
–  データ数
–  データの保管期間（アーカイブ要件）・保管世代（リストア要件）
–  データのサイズ
–  機密性（暗号化の有無）
–  災害対策の必要性

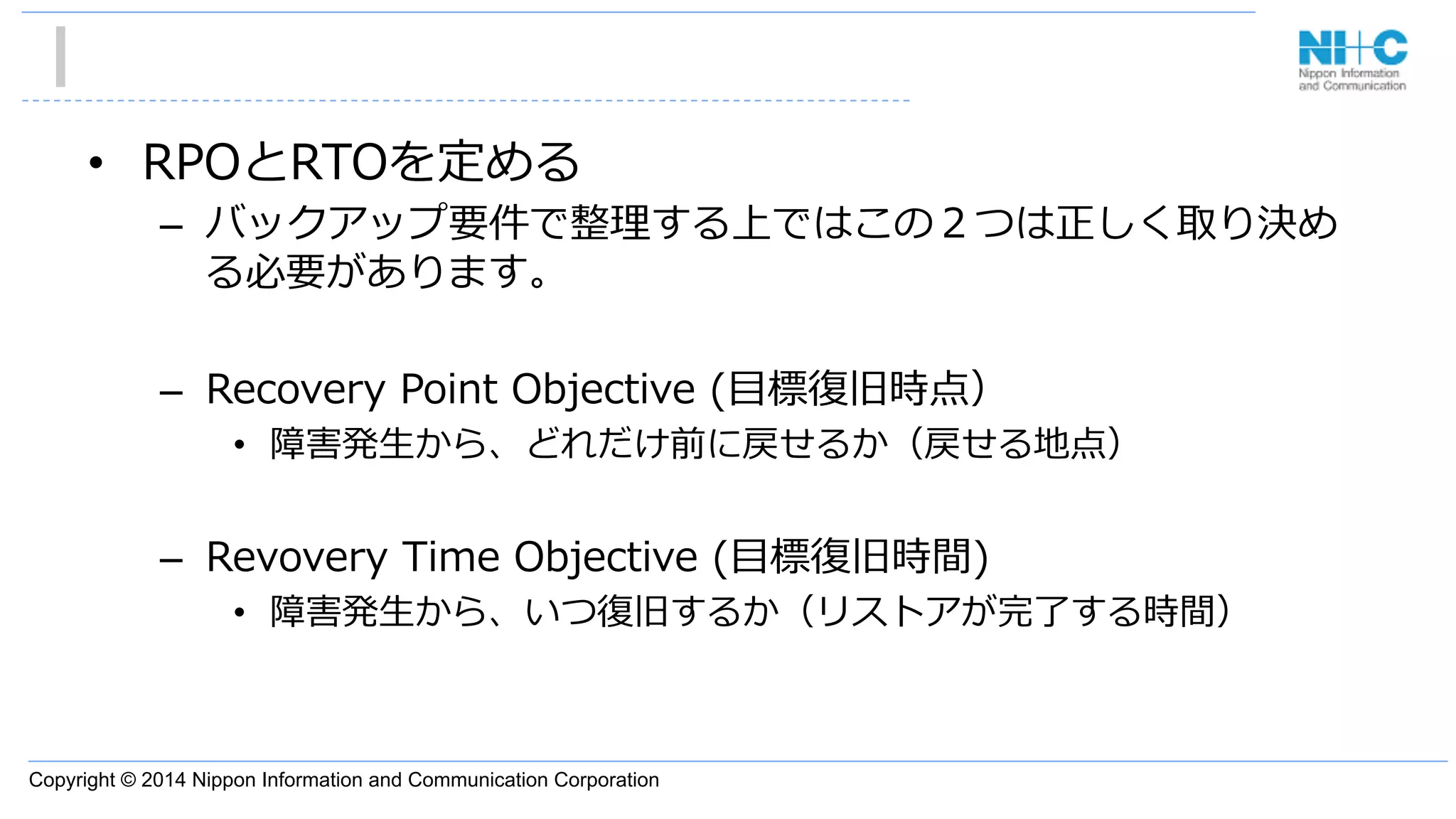

•  RPOとRTOを定める
–  バックアップ要件で整理理する上ではこの２つは正しく取り決め
る必要があります。
–  Recovery Point Objective (⽬目標復復旧時点）
•  障害発⽣生から、どれだけ前に戻せるか（戻せる地点）
–  Revovery Time Objective (⽬目標復復旧時間)
•  障害発⽣生から、いつ復復旧するか（リストアが完了了する時間）

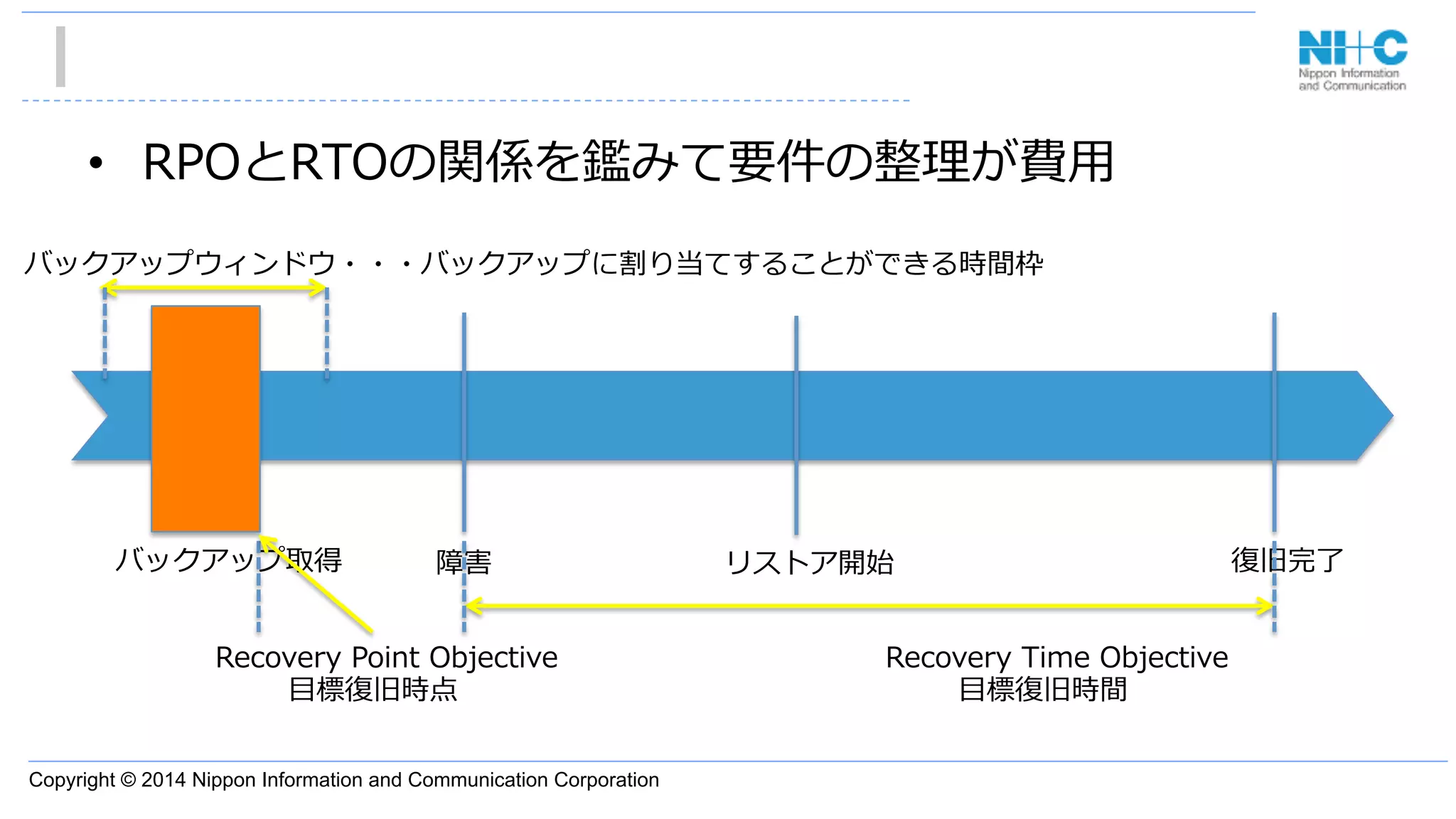

•  RPOとRTOの関係を鑑みて要件の整理理が費⽤用
　バックアップ取得障害　リストア開始　復復旧完了了
　Recovery Point Objective
⽬目標復復旧時点
バックアップウィンドウ・・・バックアップに割り当てすることができる時間枠
　Recovery Time Objective
⽬目標復復旧時間

•  ⼀一般的によくみられるバックアップ要件
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
システムバックアップは、情報更更新頻度度が
低く、設定の変更更都度度に「バックアップ」
を取得する。
データは、⽇日々更更新されるため⽇日次で夜間
に「バックアップ」を⾏行行う。また過去の
データについても⻑⾧長期保管が義務付けられ
ており「アーカイブ」を取得する必要が有
る。データ量量が⼤大きいため外部保管を検討
する。

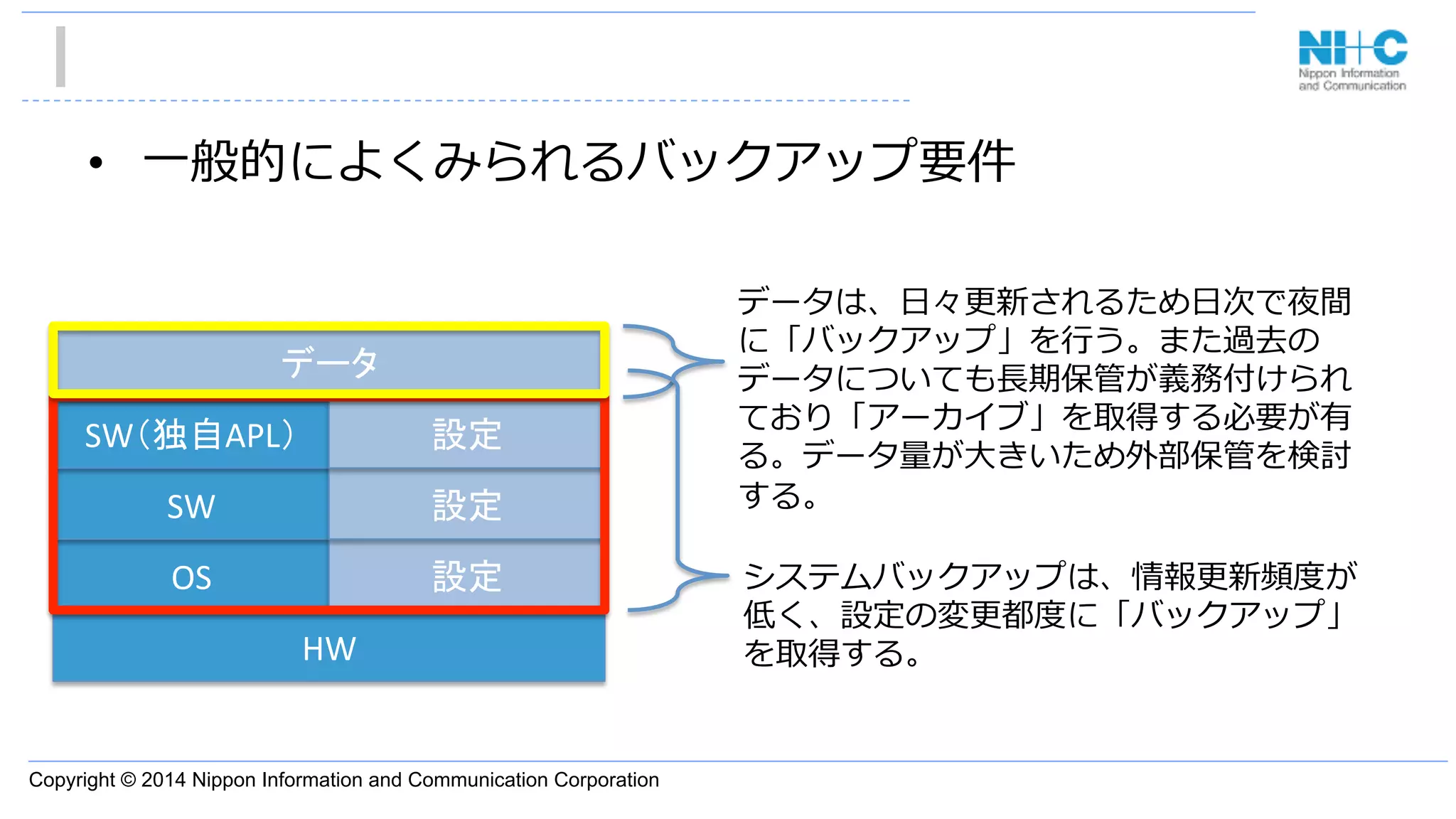

•  ⼀一般的によくみられるバックアップ要件
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定

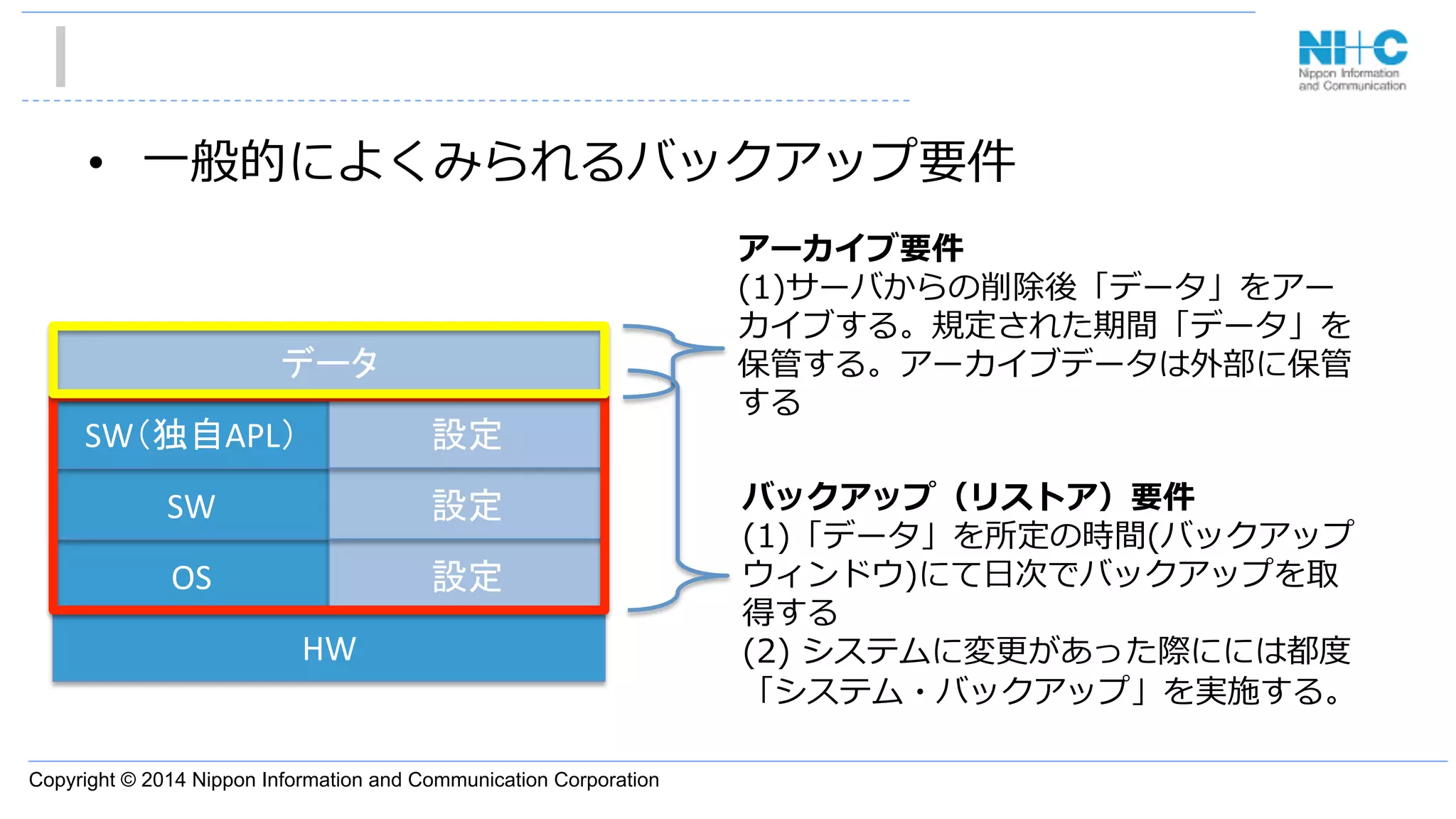

バックアップ（リストア）要件
(1)「データ」を所定の時間(バックアップ
ウィンドウ)にて⽇日次でバックアップを取
得する
(2) システムに変更更があった際にには都度度
「システム・バックアップ」を実施する。
アーカイブ要件
(1)サーバからの削除後「データ」をアー
カイブする。規定された期間「データ」を
保管する。アーカイブデータは外部に保管
する

•  とる（バックアップ）ことが⽬目的ではない。戻す（リス
トア）することが⽬目的である。
–  取得した「データ」をいつ「リストア」することを定めることが重要
となってきます。
–  従って「RPO」と「RTO」を明確にします。
–  最終的には、利利⽤用するシステムの制約などにより業務的に求められる
サービスレベルとのギャップをどのようにするかを決めていく必要が
あります。より要求に近づく際にはコストが増えるケースが多いため
投資対効果をどのようにするかが重要になります。

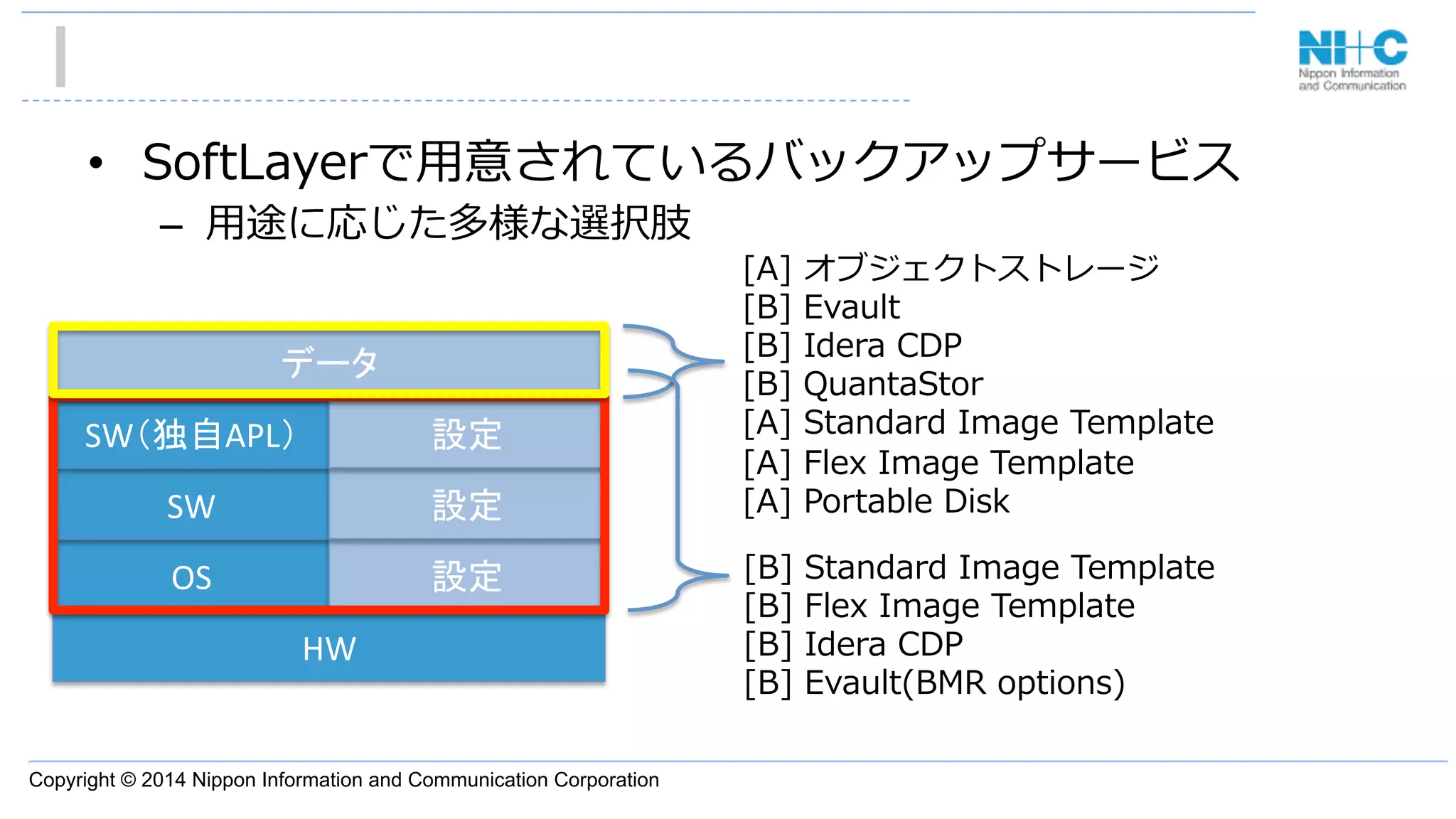

•  SoftLayerで⽤用意されているバックアップサービス
–  ⽤用途に応じた多様な選択肢
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
[A] オブジェクトストレージ
[B] Evault
[B] Idera CDP
[B] QuantaStor
[A] Standard Image Template
[A] Flex Image Template
[A] Portable Disk
[B] Standard Image Template
[B] Flex Image Template
[B] Idera CDP
[B] Evault(BMR options)

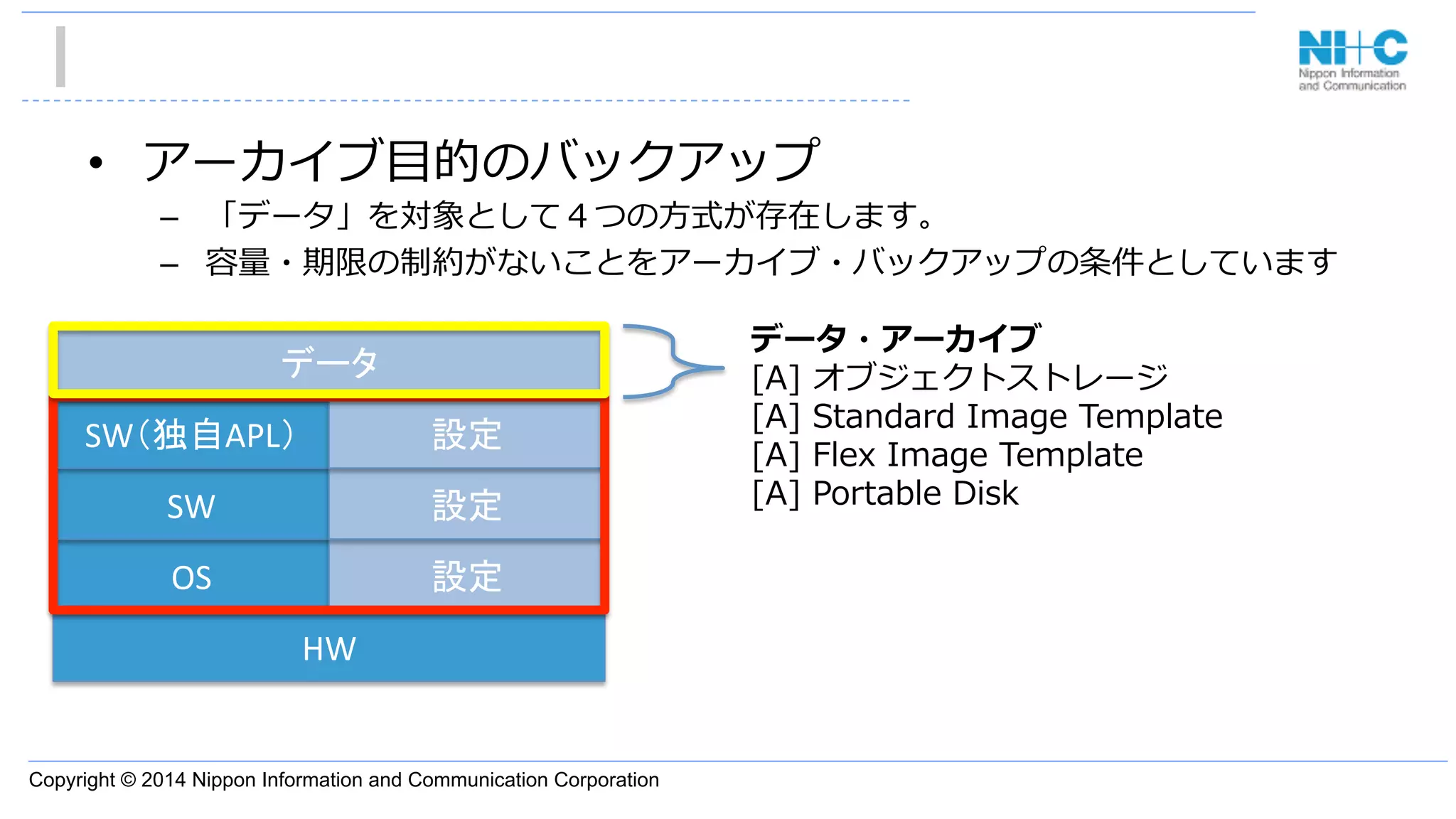

•  アーカイブ⽬目的のバックアップ
–  「データ」を対象として４つの⽅方式が存在します。
–  容量量・期限の制約がないことをアーカイブ・バックアップの条件としています
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
データ・アーカイブ
[A] オブジェクトストレージ
[A] Standard Image Template
[A] Flex Image Template
[A] Portable Disk

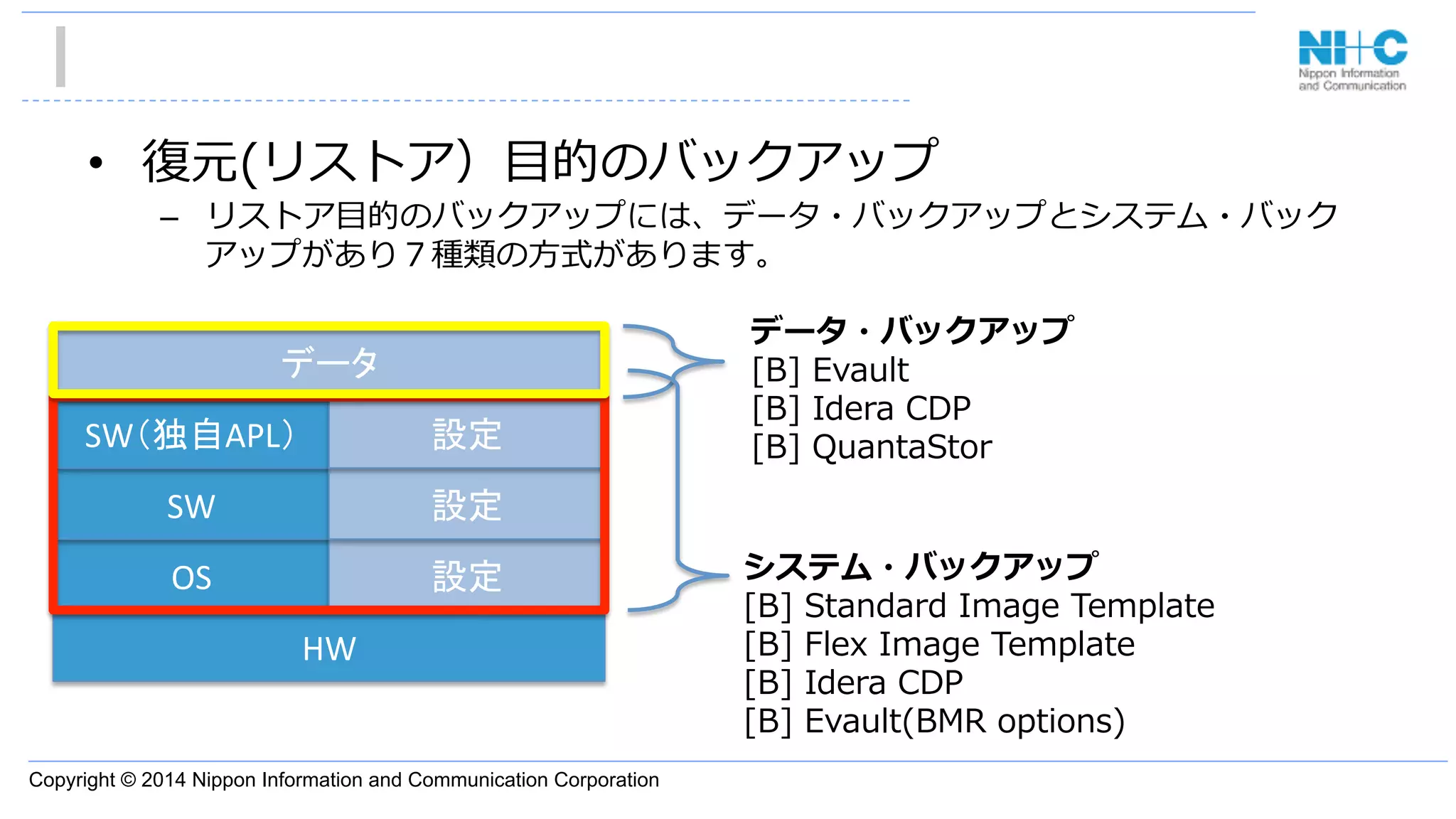

•  復復元(リストア）⽬目的のバックアップ
–  リストア⽬目的のバックアップには、データ・バックアップとシステム・バック
アップがあり７種類の⽅方式があります。
HW
OS
SW
SW（独自APL）
データ
設定
設定
設定
データ・バックアップ
[B] Evault
[B] Idera CDP
[B] QuantaStor
システム・バックアップ
[B] Standard Image Template
[B] Flex Image Template
[B] Idera CDP
[B] Evault(BMR options)

SOFTLAYER SERVICES

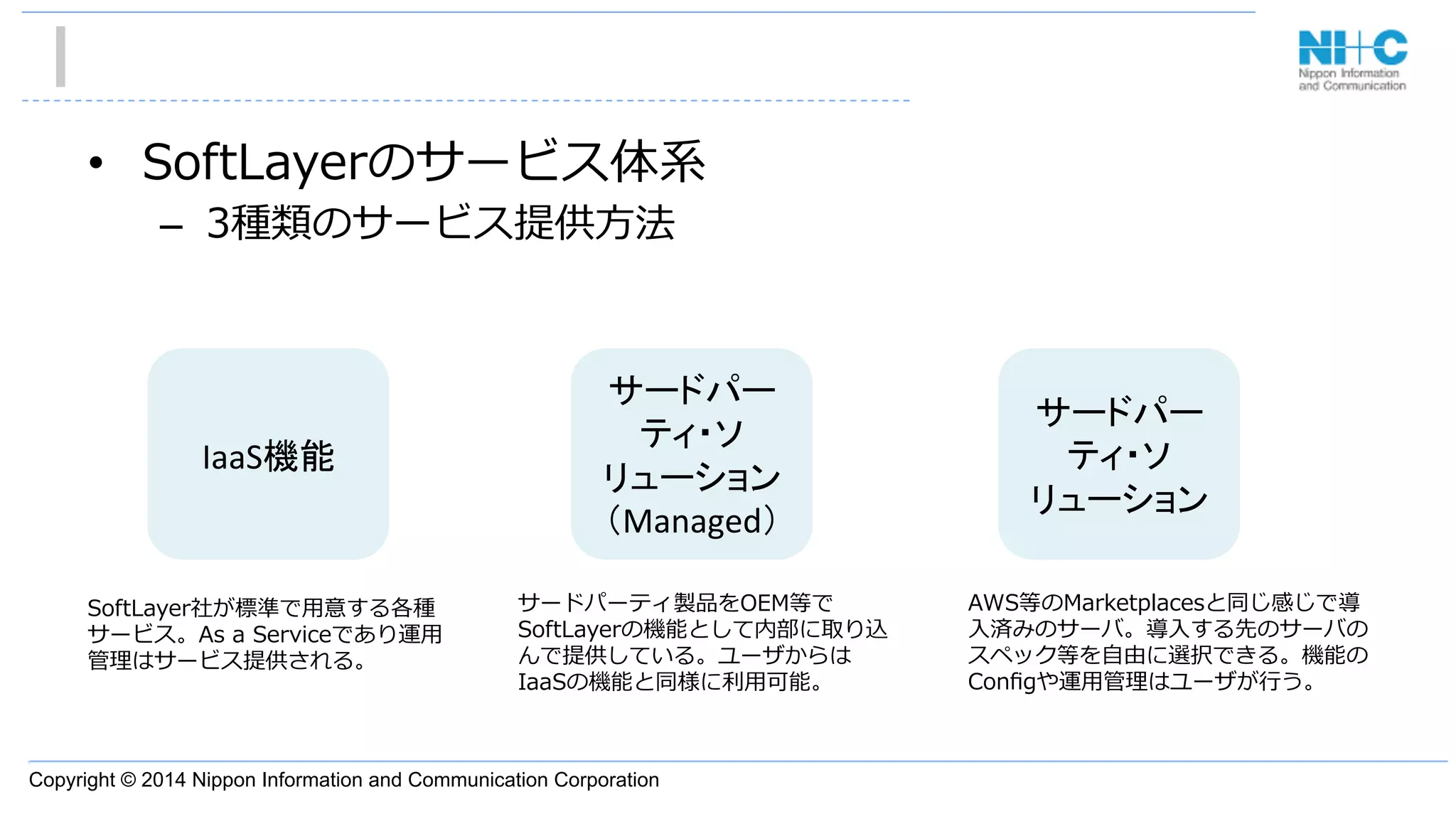

•  SoftLayerのサービス体系
–  3種類のサービス提供⽅方法
IaaS機能
サードパー
ティ・ソ
リューション

（Managed）
サードパー
ティ・ソ
リューション
AWS等のMarketplacesと同じ感じで導
⼊入済みのサーバ。導⼊入する先のサーバの
スペック等を⾃自由に選択できる。機能の
Conﬁgや運⽤用管理理はユーザが⾏行行う。
サードパーティ製品をOEM等で
SoftLayerの機能として内部に取り込
んで提供している。ユーザからは
IaaSの機能と同様に利利⽤用可能。
SoftLayer社が標準で⽤用意する各種
サービス。As a Serviceであり運⽤用
管理理はサービス提供される。

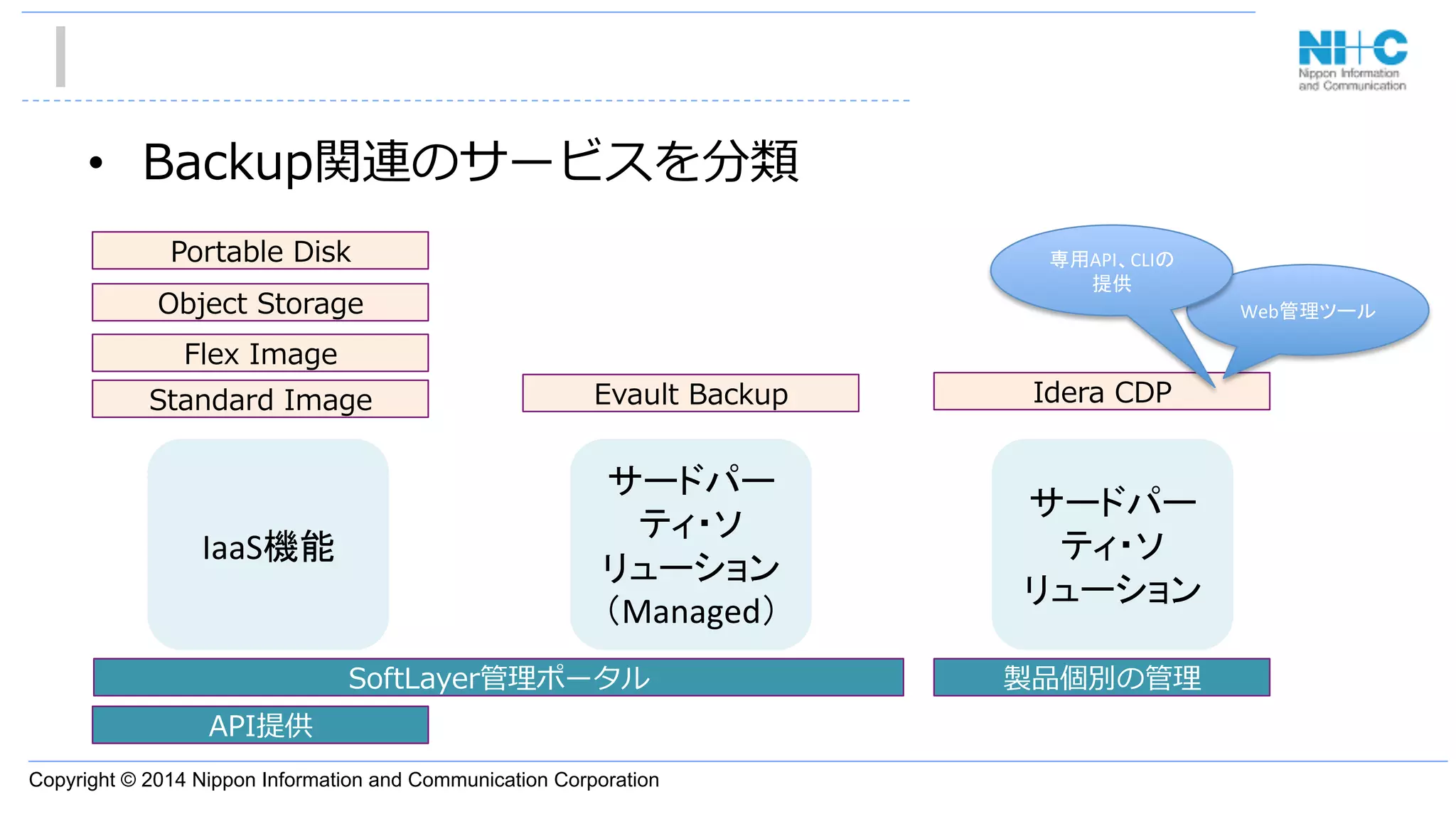

•  Backup関連のサービスを分類
IaaS機能
サードパー
ティ・ソ
リューション

（Managed）
サードパー
ティ・ソ
リューション
Idera CDPEvault Backup
API提供
Standard Image
Flex Image
Object Storage
Portable Disk
SoftLayer管理理ポータル製品個別の管理理
Web管理ツール
専用API、CLIの
提供

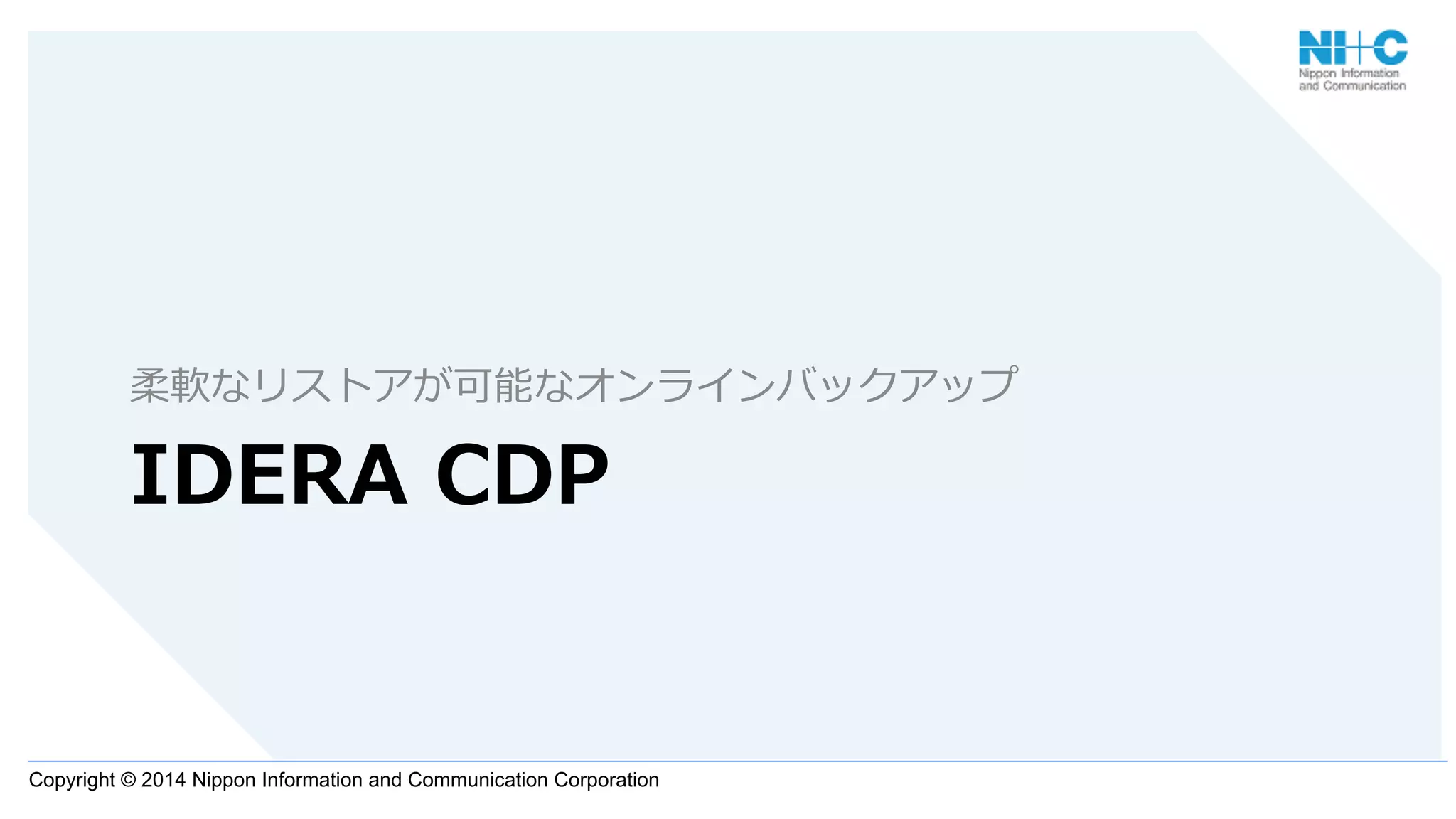

IDERA CDP
柔軟なリストアが可能なオンラインバックアップ

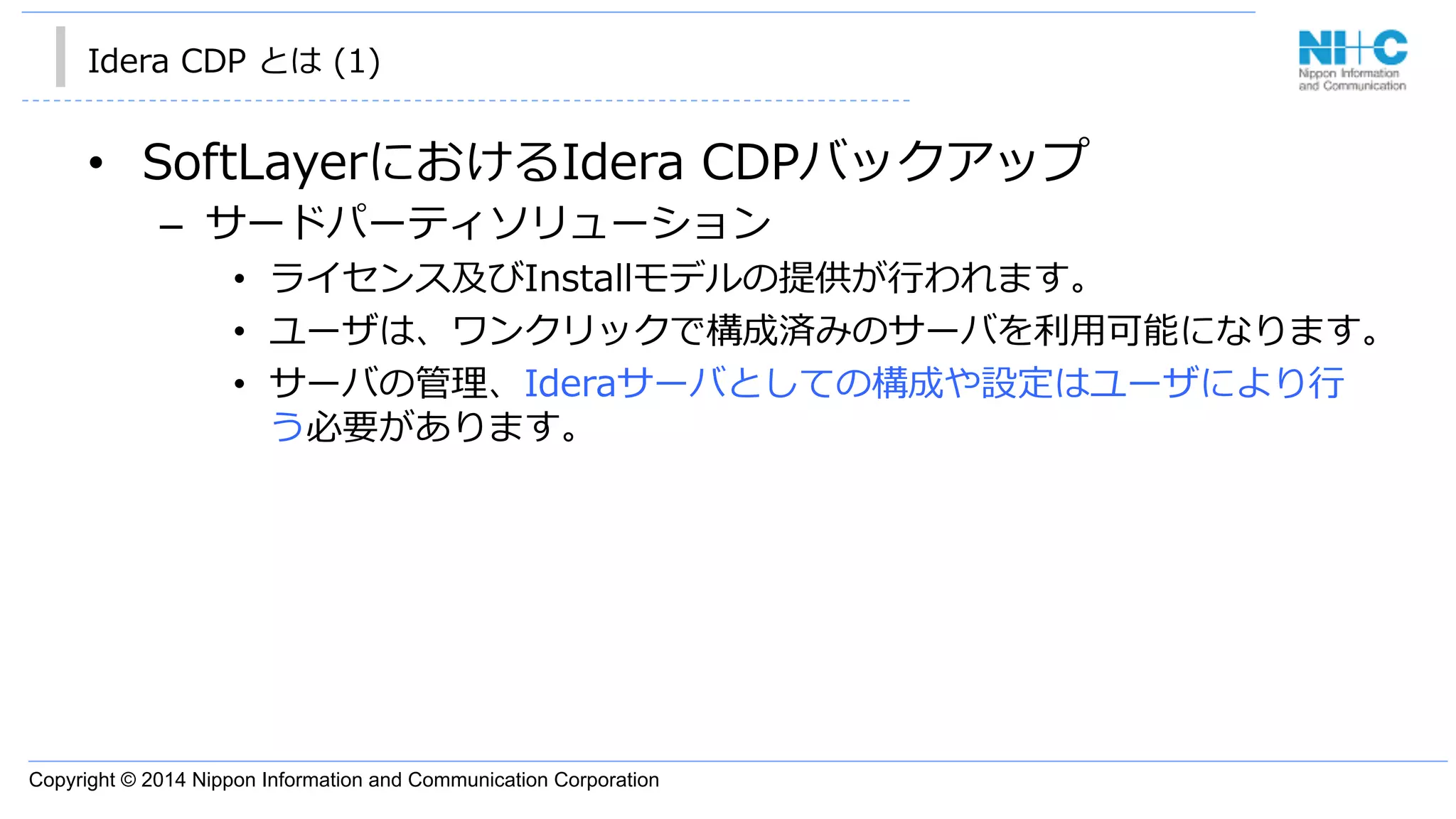

Idera CDP とは (1)
•  SoftLayerにおけるIdera CDPバックアップ
–  サードパーティソリューション
•  ライセンス及びInstallモデルの提供が⾏行行われます。
•  ユーザは、ワンクリックで構成済みのサーバを利利⽤用可能になります。
•  サーバの管理理、Ideraサーバとしての構成や設定はユーザにより⾏行行
う必要があります。

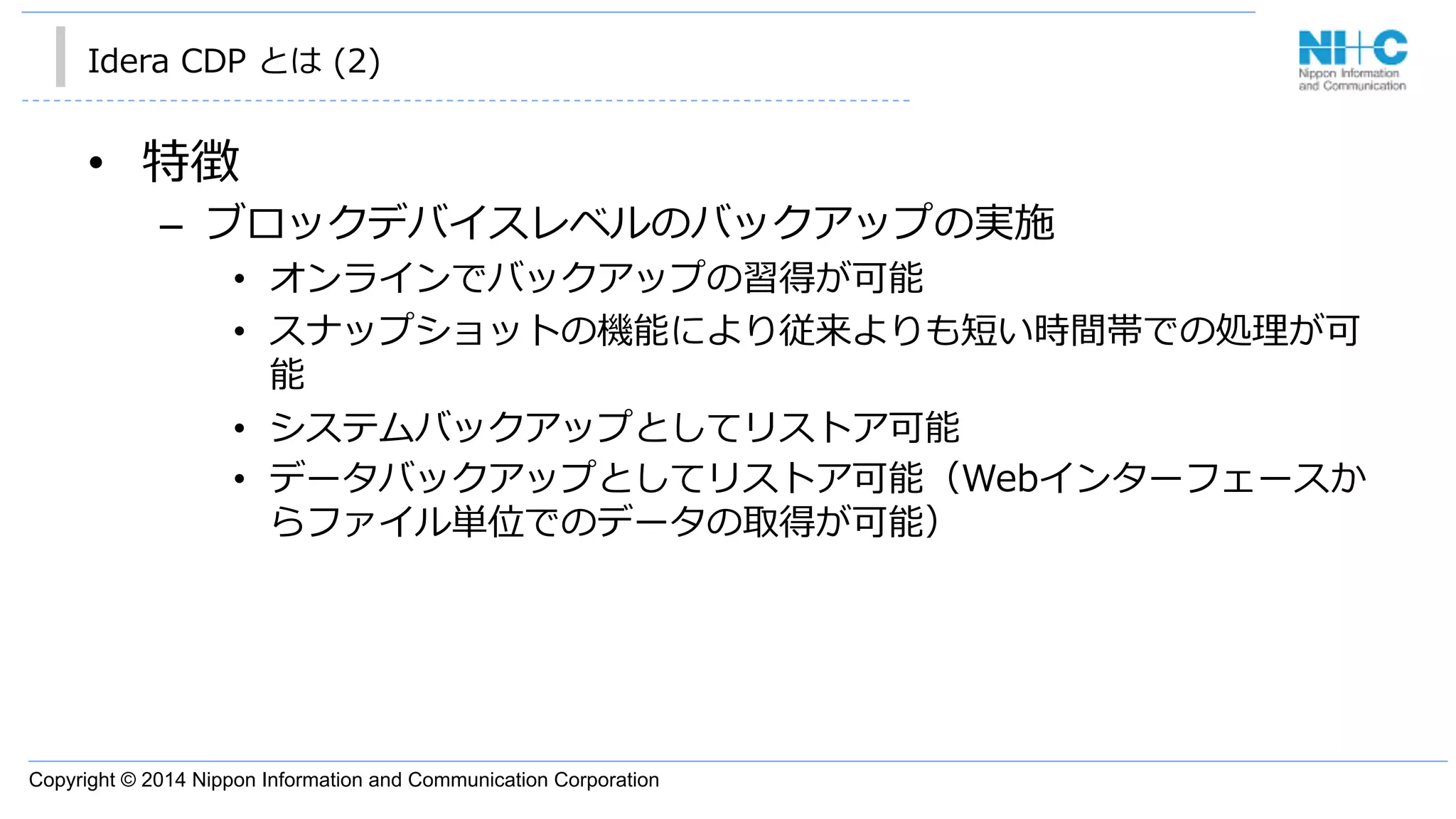

Idera CDP とは (2)
•  特徴
–  ブロックデバイスレベルのバックアップの実施
•  オンラインでバックアップの習得が可能
•  スナップショットの機能により従来よりも短い時間帯での処理理が可
能
•  システムバックアップとしてリストア可能
•  データバックアップとしてリストア可能（Webインターフェースか
らファイル単位でのデータの取得が可能）

Idera CDP の購⼊入⽅方法(1)

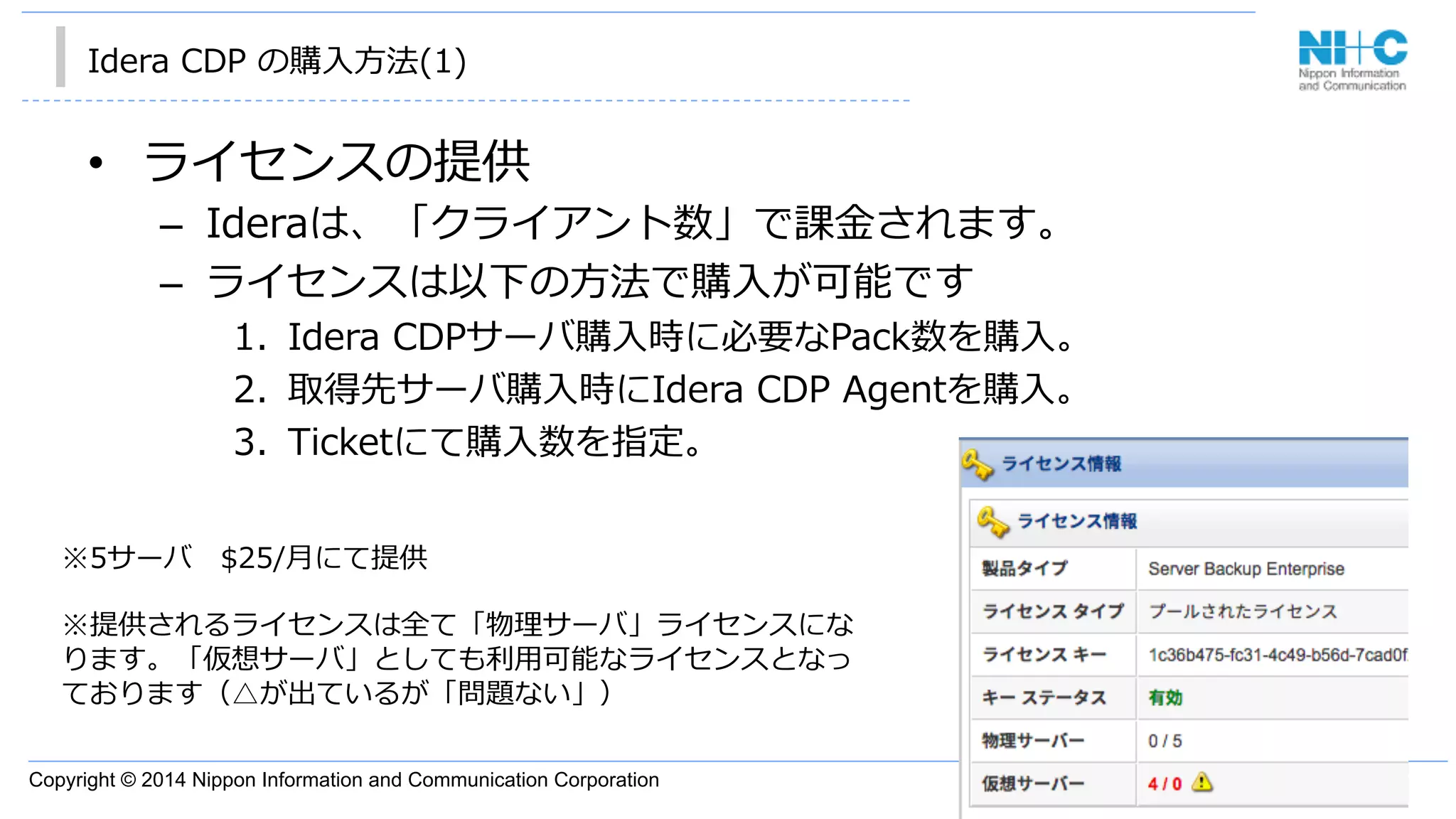

•  ライセンスの提供
–  Ideraは、「クライアント数」で課⾦金金されます。
–  ライセンスは以下の⽅方法で購⼊入が可能です
1.  Idera CDPサーバ購⼊入時に必要なPack数を購⼊入。
2.  取得先サーバ購⼊入時にIdera CDP Agentを購⼊入。
3.  Ticketにて購⼊入数を指定。
※5サーバ　$25/⽉月にて提供
※提供されるライセンスは全て「物理理サーバ」ライセンスにな
ります。「仮想サーバ」としても利利⽤用可能なライセンスとなっ
ております（△が出ているが「問題ない」）

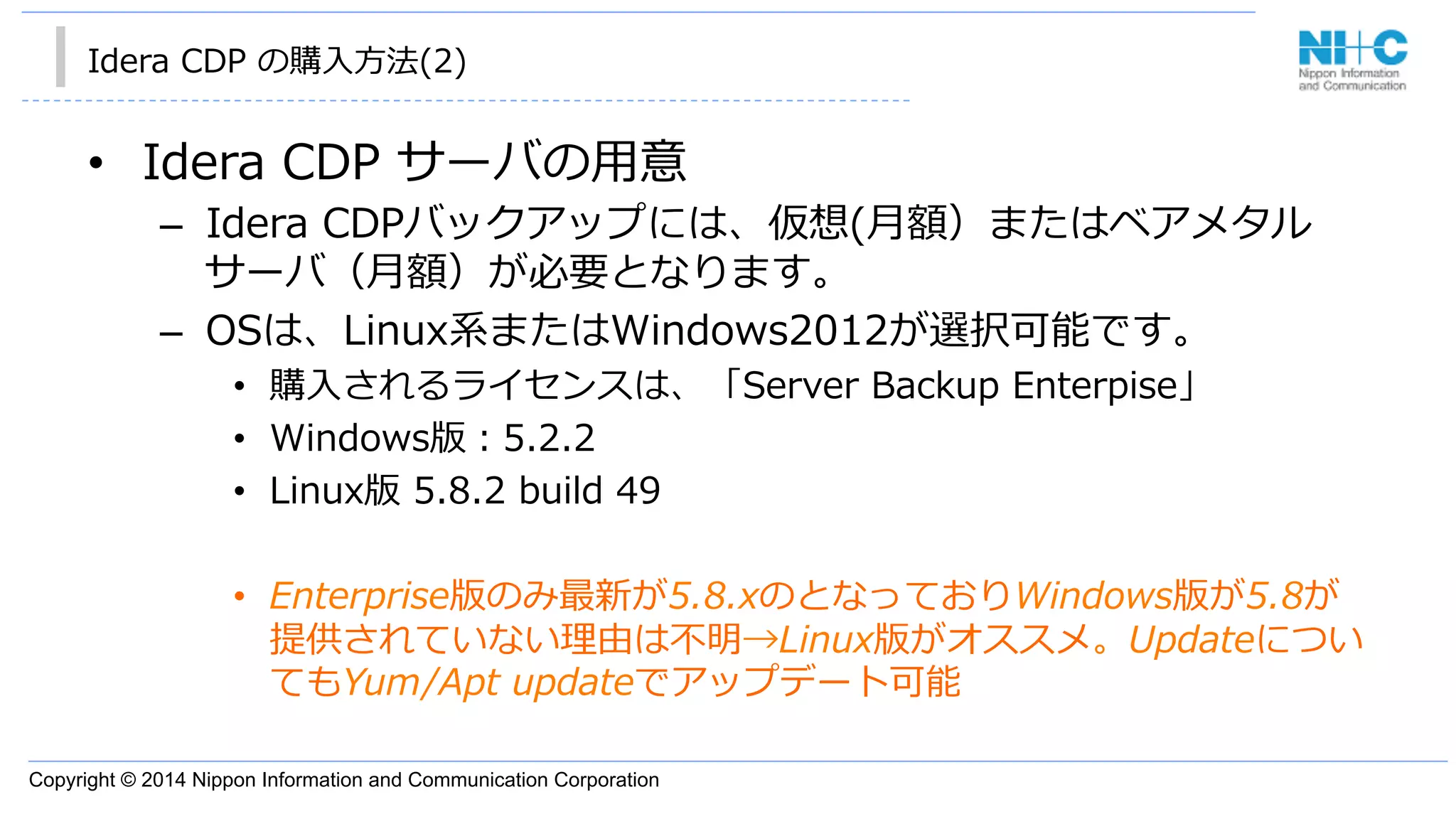

•  Idera CDP サーバの⽤用意
–  Idera CDPバックアップには、仮想(⽉月額）またはベアメタル
サーバ（⽉月額）が必要となります。
–  OSは、Linux系またはWindows2012が選択可能です。
•  購⼊入されるライセンスは、「Server Backup Enterpise」
•  Windows版：5.2.2
•  Linux版 5.8.2 build 49
•  Enterprise版のみ最新が5.8.xのとなっておりWindows版が5.8が
提供されていない理理由は不不明→Linux版がオススメ。Updateについ
てもYum/Apt updateでアップデート可能

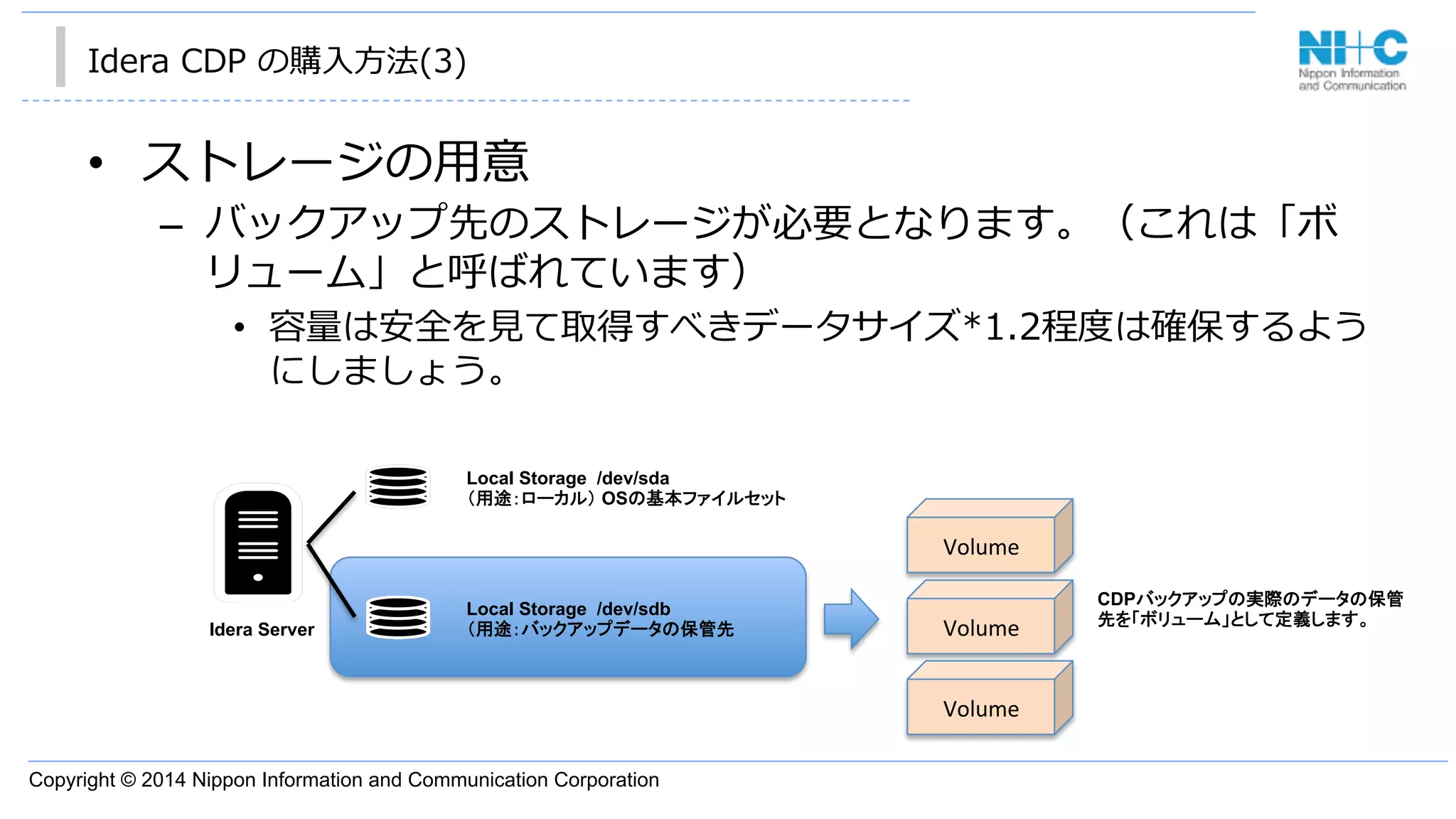

•  ストレージの⽤用意
–  バックアップ先のストレージが必要となります。（これは「ボ
リューム」と呼ばれています）
•  容量量は安全を⾒見見て取得すべきデータサイズ*1.2程度度は確保するよう
にしましょう。
Idera Server
Local Storage /dev/sda
（用途：ローカル） OSの基本ファイルセット
Local Storage /dev/sdb
（用途：バックアップデータの保管先　　　　　　　　　　　　　　
Volume
Volume
Volume
CDPバックアップの実際のデータの保管
先を「ボリューム」として定義します。

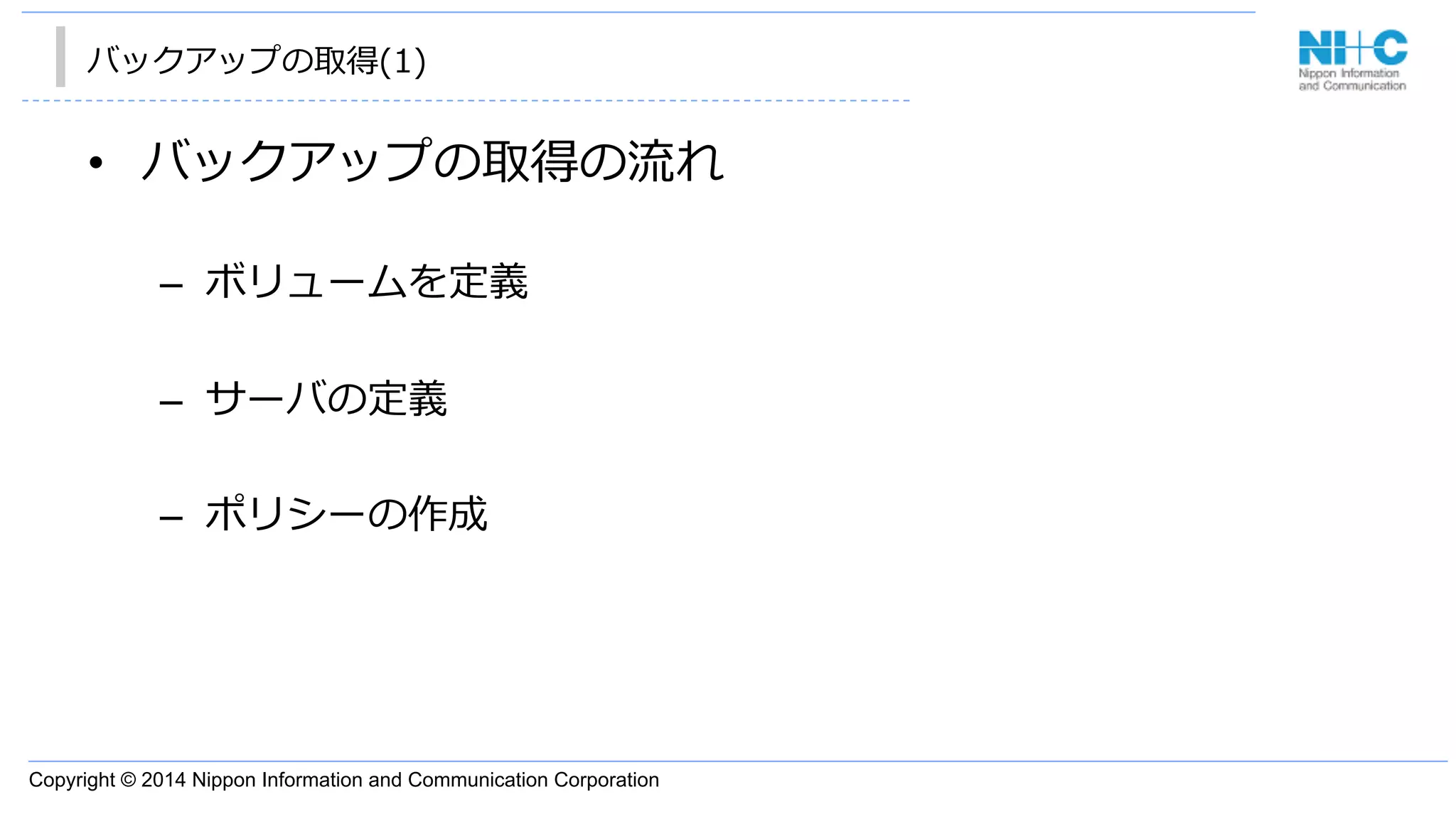

バックアップの取得(1)
•  バックアップの取得の流流れ
–  ボリュームを定義
–  サーバの定義
–  ポリシーの作成

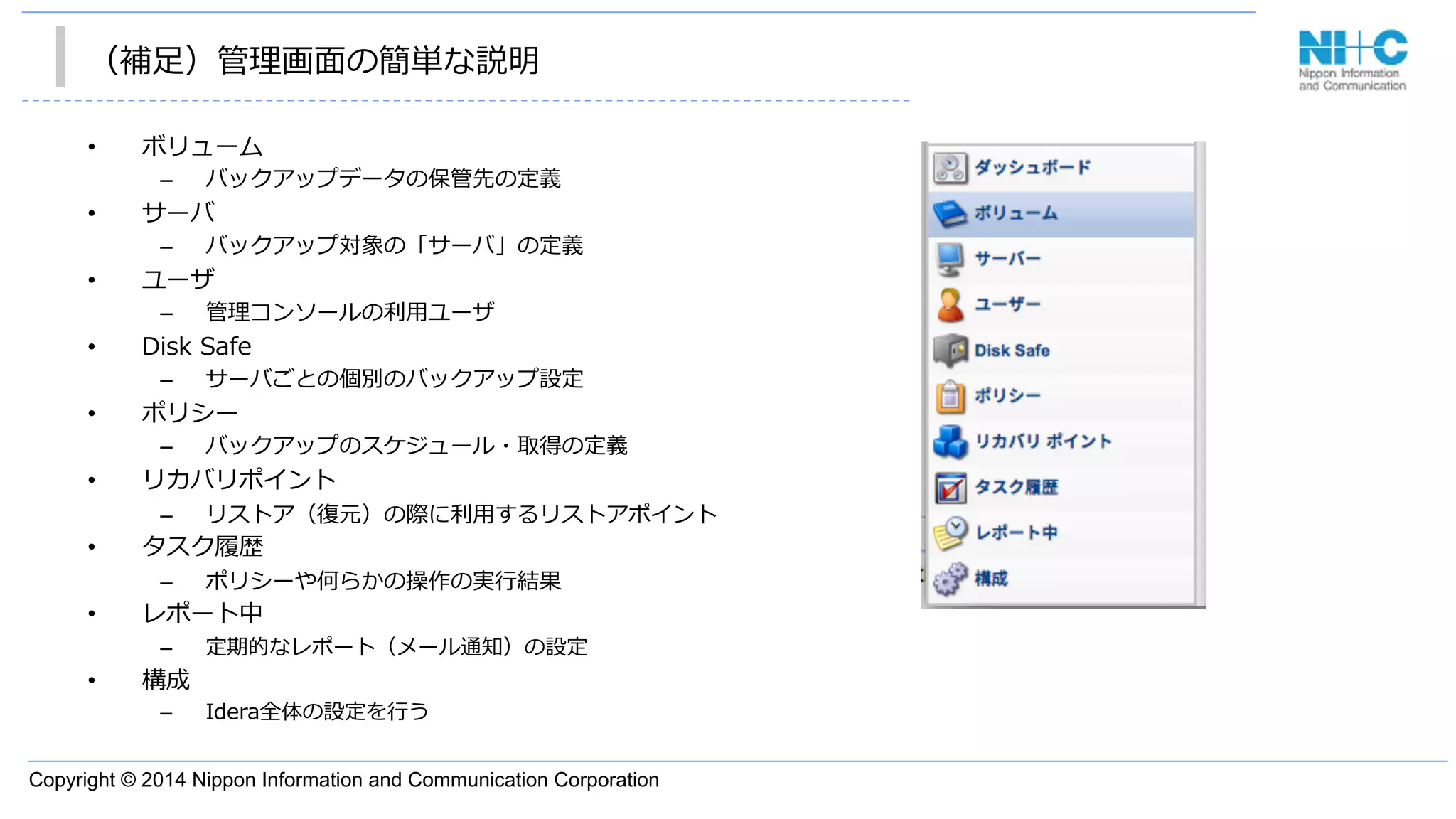

（補⾜足）管理理画⾯面の簡単な説明
•  ボリューム
–  バックアップデータの保管先の定義
•  サーバ
–  バックアップ対象の「サーバ」の定義
•  ユーザ
–  管理理コンソールの利利⽤用ユーザ
•  Disk Safe
–  サーバごとの個別のバックアップ設定
•  ポリシー
–  バックアップのスケジュール・取得の定義
•  リカバリポイント
–  リストア（復復元）の際に利利⽤用するリストアポイント
•  タスク履履歴
–  ポリシーや何らかの操作の実⾏行行結果
•  レポート中
–  定期的なレポート（メール通知）の設定
•  構成
–  Idera全体の設定を⾏行行う

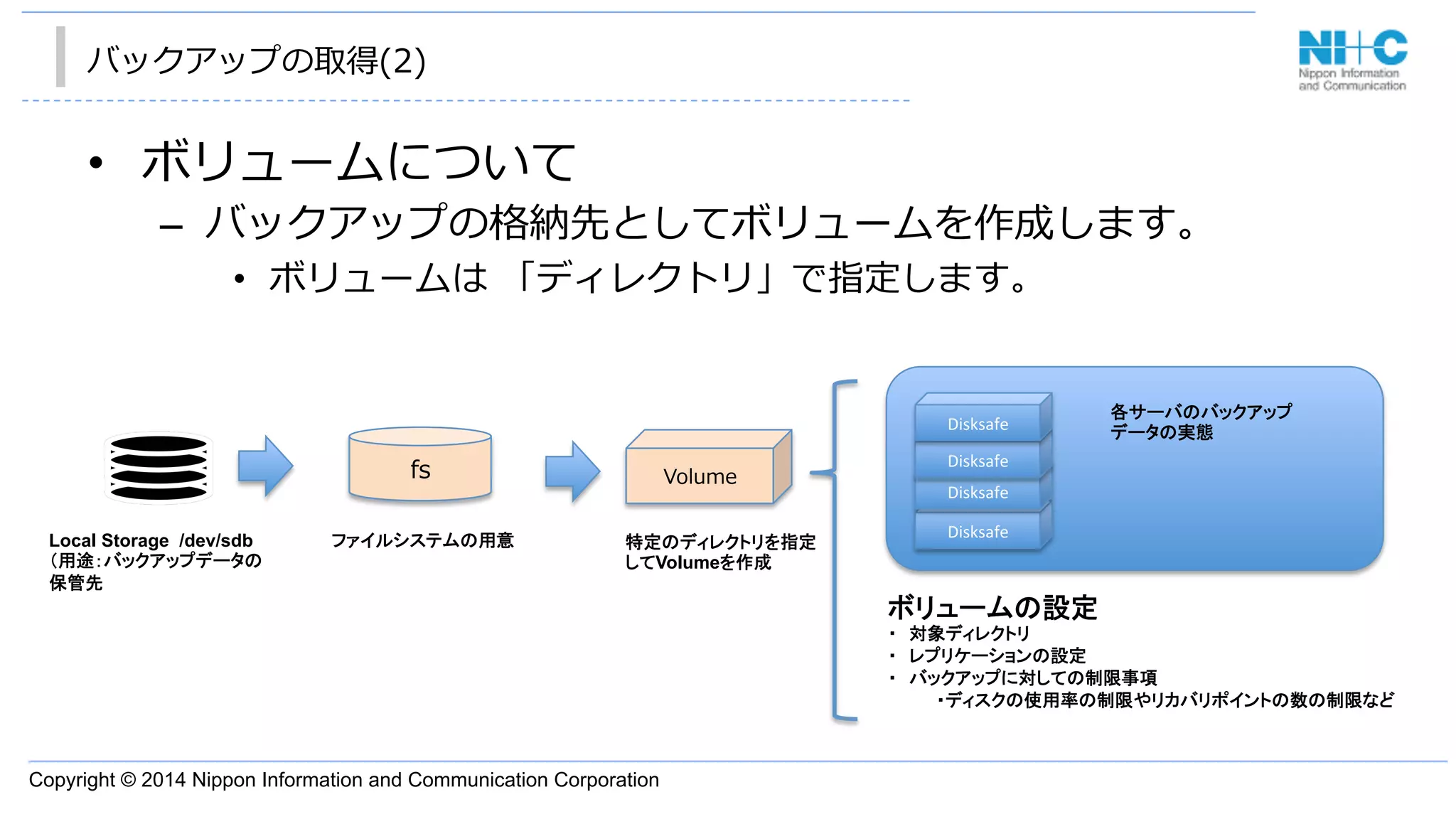

•  ボリュームについて
–  バックアップの格納先としてボリュームを作成します。
•  ボリュームは「ディレクトリ」で指定します。
Volume
Local Storage /dev/sdb
（用途：バックアップデータの
保管先　　　　　　　　　　　　　　
fs
ファイルシステムの用意　　　　　　　　　　　特定のディレクトリを指定
してVolumeを作成　　
Disksafe
Disksafe
Disksafe
Disksafe
各サーバのバックアップ
データの実態　　
ボリュームの設定
・　対象ディレクトリ
・　レプリケーションの設定　
・　バックアップに対しての制限事項
　　　　・ディスクの使用率の制限やリカバリポイントの数の制限など

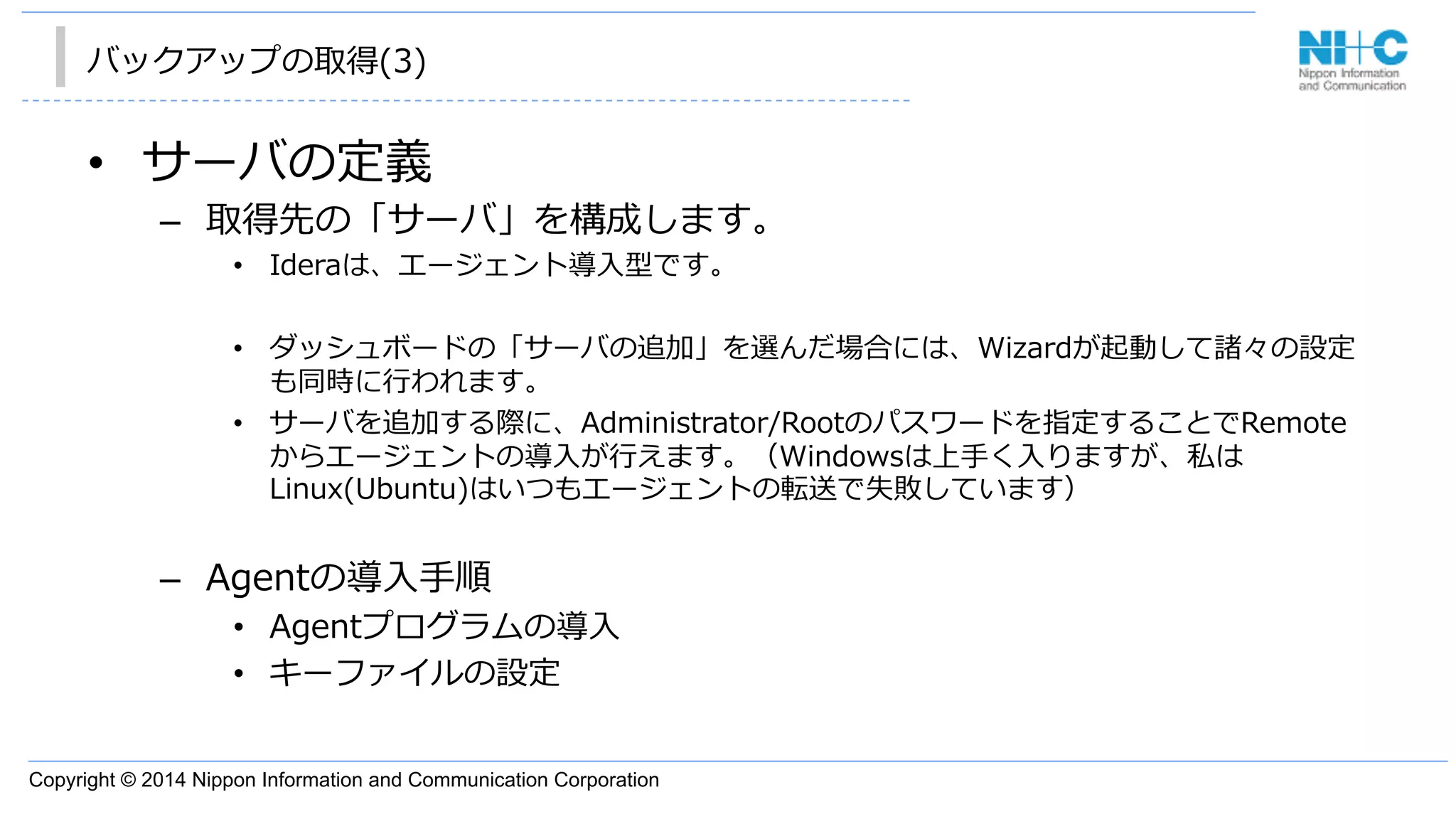

•  サーバの定義
–  取得先の「サーバ」を構成します。
•  Ideraは、エージェント導⼊入型です。
•  ダッシュボードの「サーバの追加」を選んだ場合には、Wizardが起動して諸々の設定
も同時に⾏行行われます。
•  サーバを追加する際に、Administrator/Rootのパスワードを指定することでRemote
からエージェントの導⼊入が⾏行行えます。（Windowsは上⼿手く⼊入りますが、私は
Linux(Ubuntu)はいつもエージェントの転送で失敗しています）
–  Agentの導⼊入⼿手順
•  Agentプログラムの導⼊入
•  キーファイルの設定

•  サーバの定義
–  取得先の「サーバ」を構成します。
•  Key登録をしないと利利⽤用する事が出来ません。
•  Agentが導⼊入されているとIderaサーバからの
構成が完了了します。
Servers
Idera Server
方法①エージェントの導入（Ideraサーバからの導入）
方法②
R1softのレポジトリからの導入（Internet接続が
必要）
Keyの登録
cdp-‐agent

（参考）
•  バックアップエージェント導⼊入(1)
–  Windowsサーバの場合
•  Windowsサーバの場合は、サーバからPushで導⼊入が可能です。
Ideraサーバへの「サーバの追加」画⾯面にて「今すぐエージェント
ソフトウェアを展開する」に✓をいれます。
Windowsサーバの場合には、「展開後にサーバを再起動する」に
✓をいれます。（Linuxは再起動は不不要です）
管理理者の資格情報には、Administratorとパスワードを⼊入⼒力力します。

（参考）

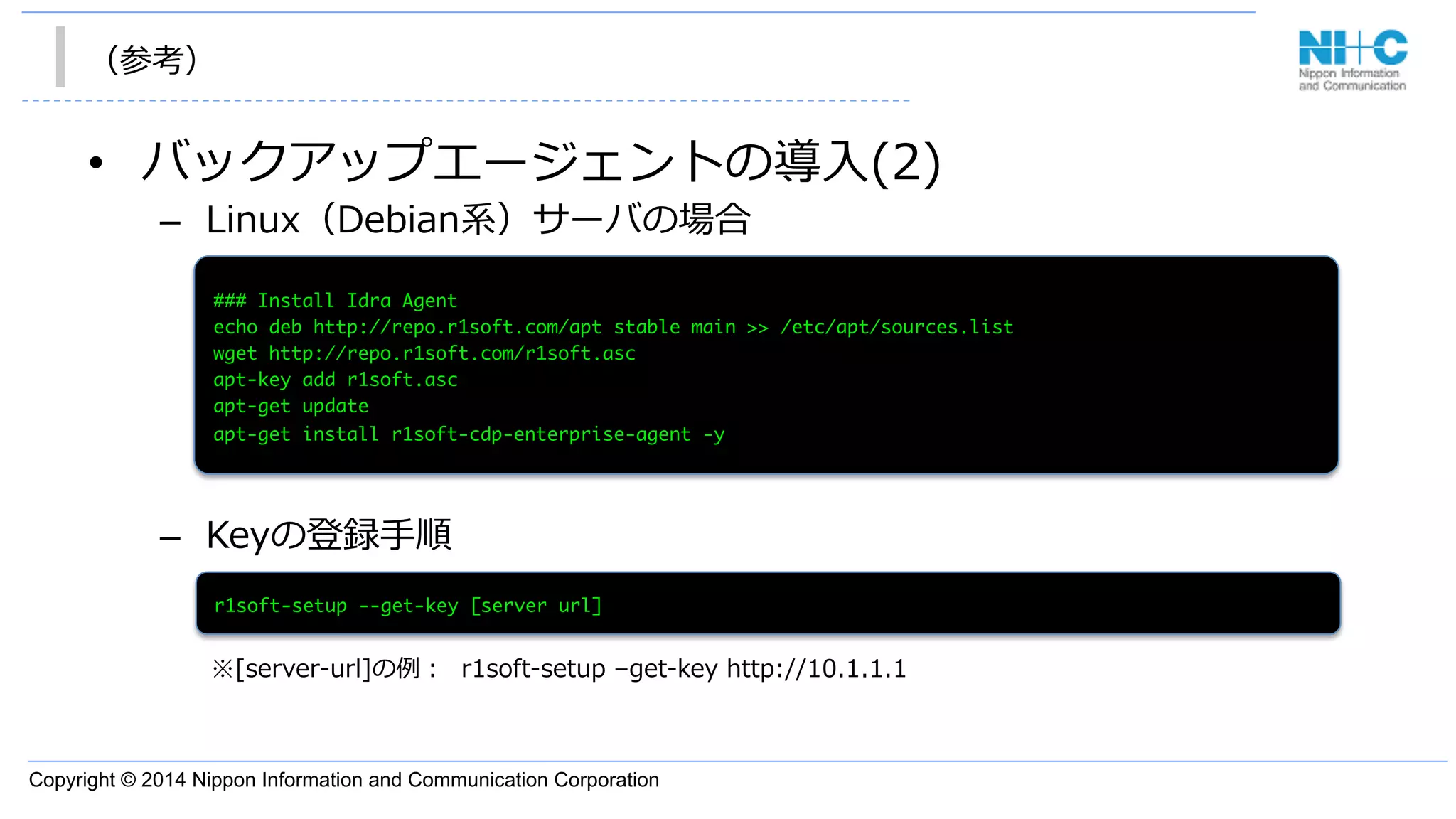

•  バックアップエージェントの導⼊入(2)
–  Linux（Debian系）サーバの場合
–  Keyの登録⼿手順
### Install Idra Agent

echo deb http://repo.r1soft.com/apt stable main >> /etc/apt/sources.list

wget http://repo.r1soft.com/r1soft.asc

apt-key add r1soft.asc

apt-get update

apt-get install r1soft-cdp-enterprise-agent -y

r1soft-setup --get-key [server url]

※[server-‐‑‒url]の例例： r1soft-‐‑‒setup –get-‐‑‒key http://10.1.1.1

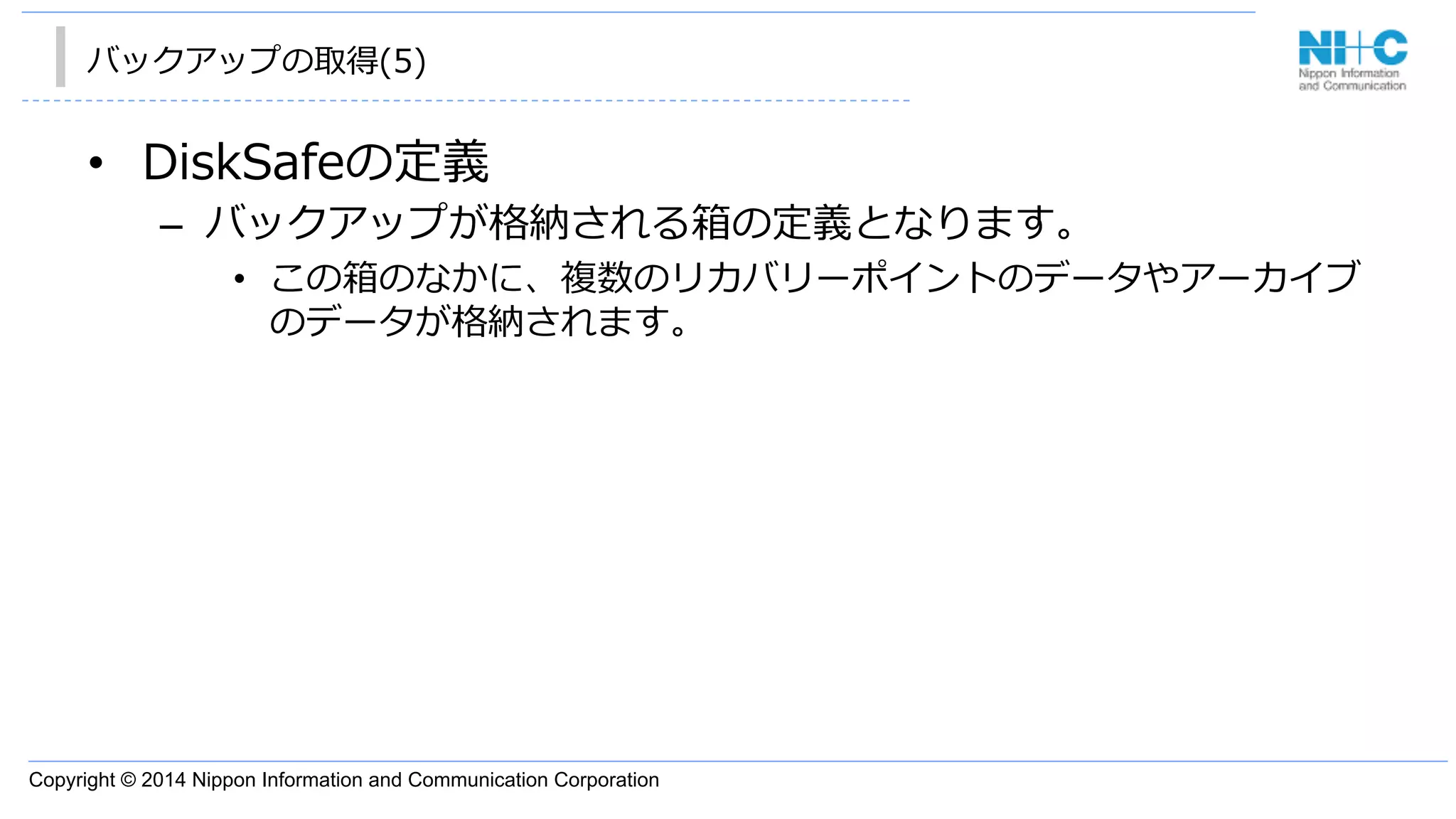

•  DiskSafeの定義
–  バックアップが格納される箱の定義となります。
•  この箱のなかに、複数のリカバリーポイントのデータやアーカイブ
のデータが格納されます。

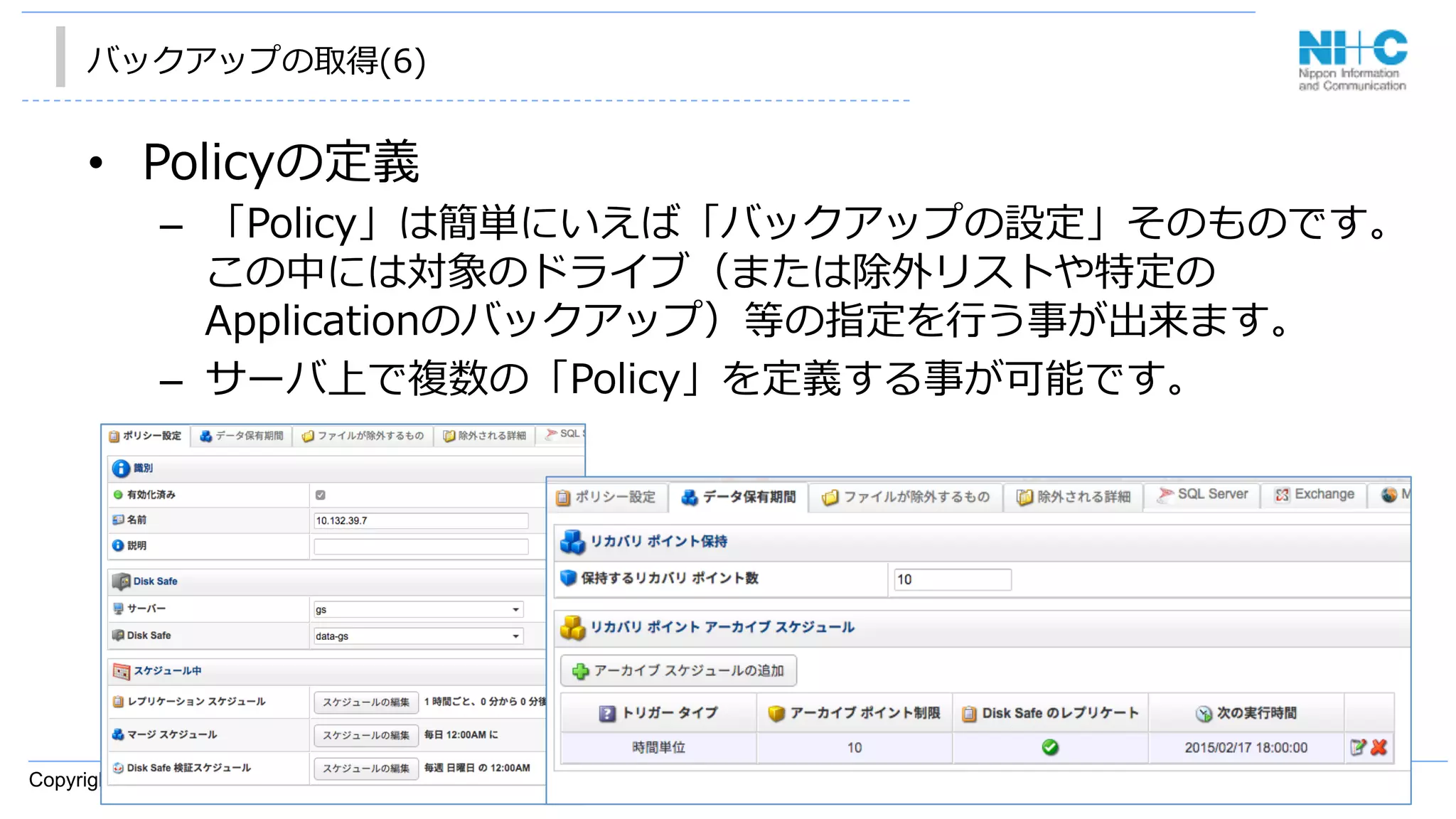

•  Policyの定義
–  「Policy」は簡単にいえば「バックアップの設定」そのものです。
この中には対象のドライブ（または除外リストや特定の
Applicationのバックアップ）等の指定を⾏行行う事が出来ます。
–  サーバ上で複数の「Policy」を定義する事が可能です。

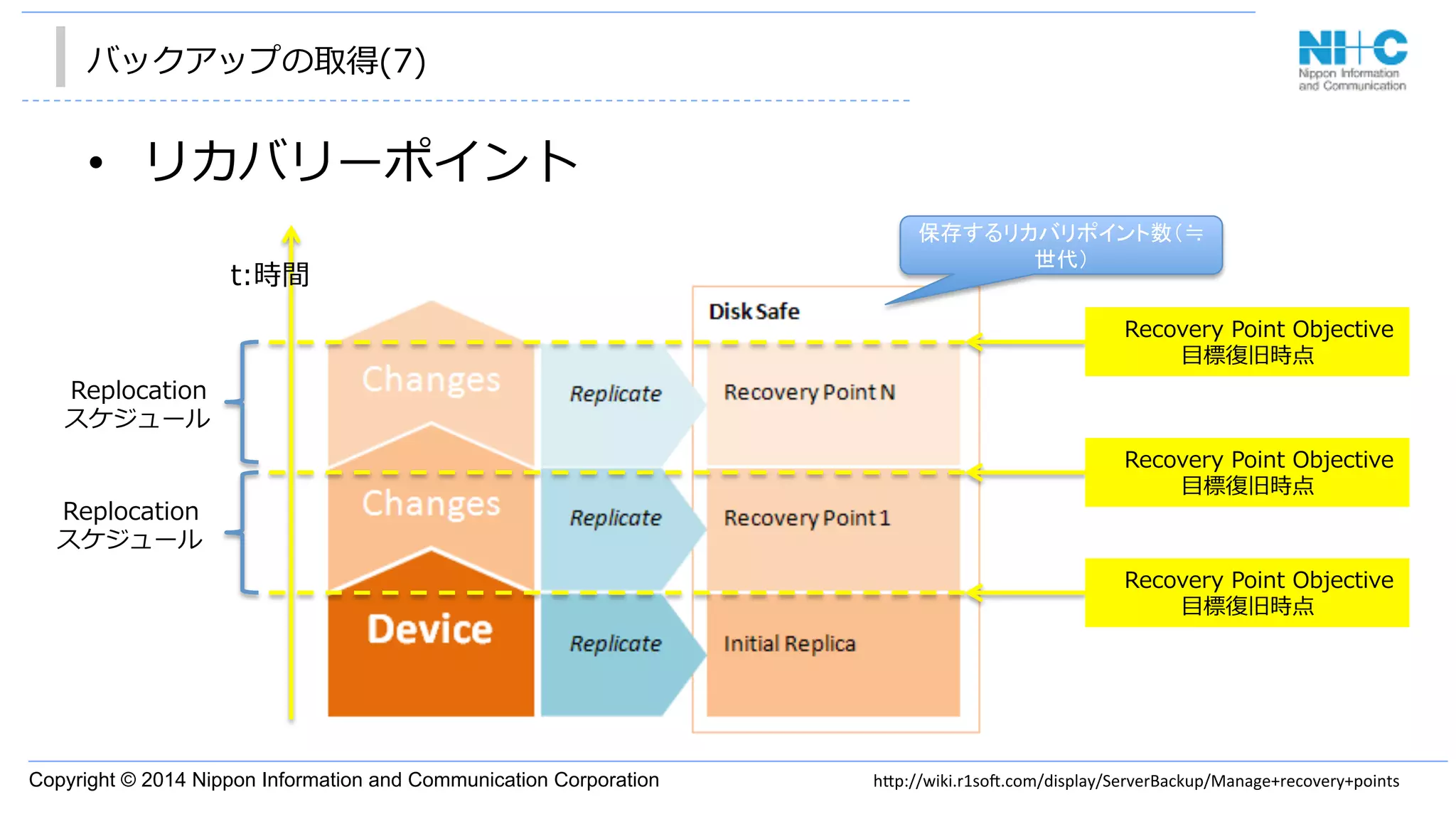

•  リカバリーポイント
　t:時間
Replocation
スケジュール
Replocation
スケジュール
保存するリカバリポイント数（≒
世代）
h"p://wiki.r1so3.com/display/ServerBackup/Manage+recovery+points

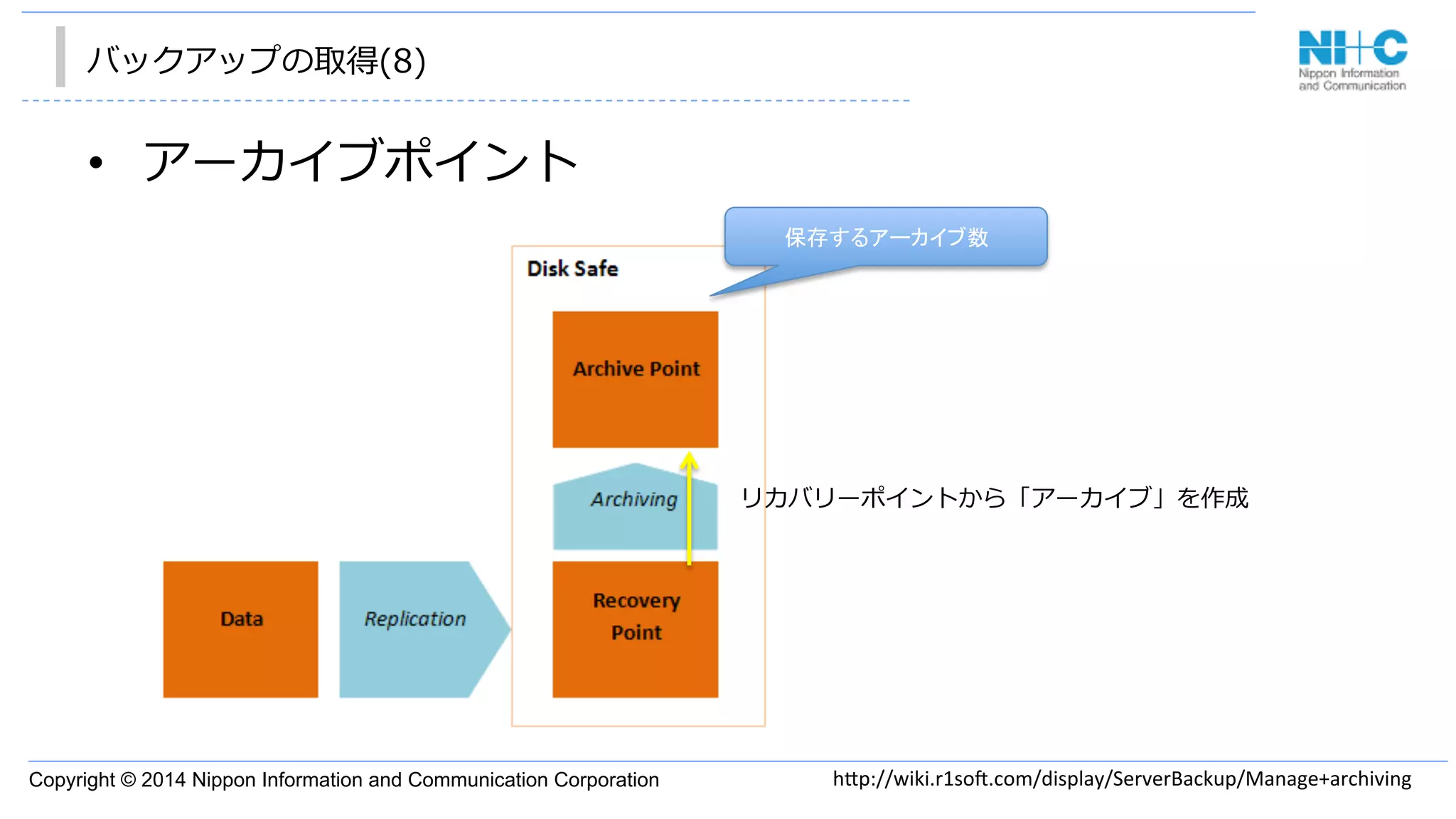

•  アーカイブポイント
h"p://wiki.r1so3.com/display/ServerBackup/Manage+archiving
リカバリーポイントから「アーカイブ」を作成
保存するアーカイブ数

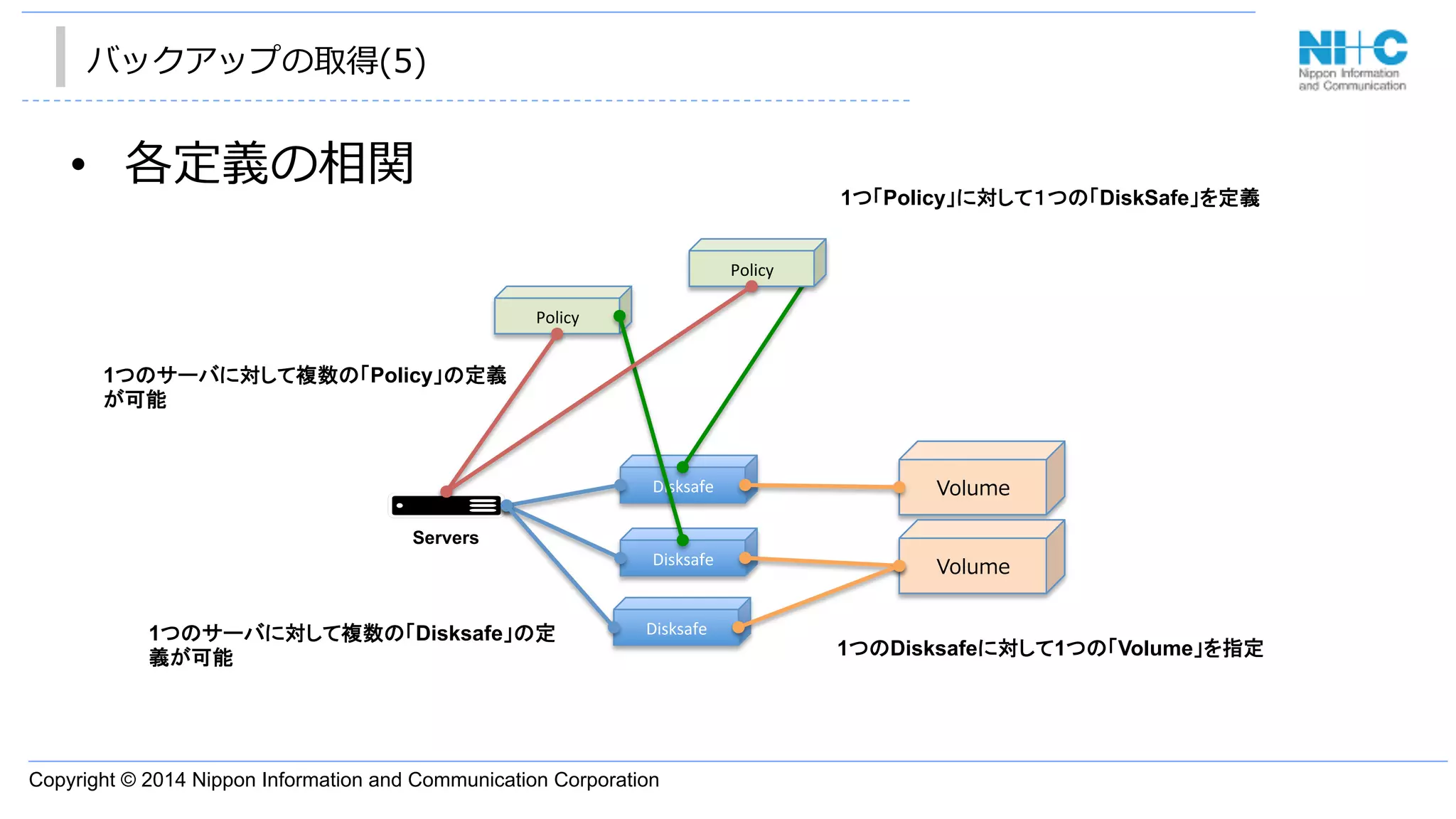

•  各定義の相関
Volume
Disksafe
Disksafe
Servers
Policy
Policy
Volume
Disksafe
1つのサーバに対して複数の「Disksafe」の定
義が可能 1つのDisksafeに対して1つの「Volume」を指定
1つ「Policy」に対して１つの「DiskSafe」を定義
1つのサーバに対して複数の「Policy」の定義
が可能

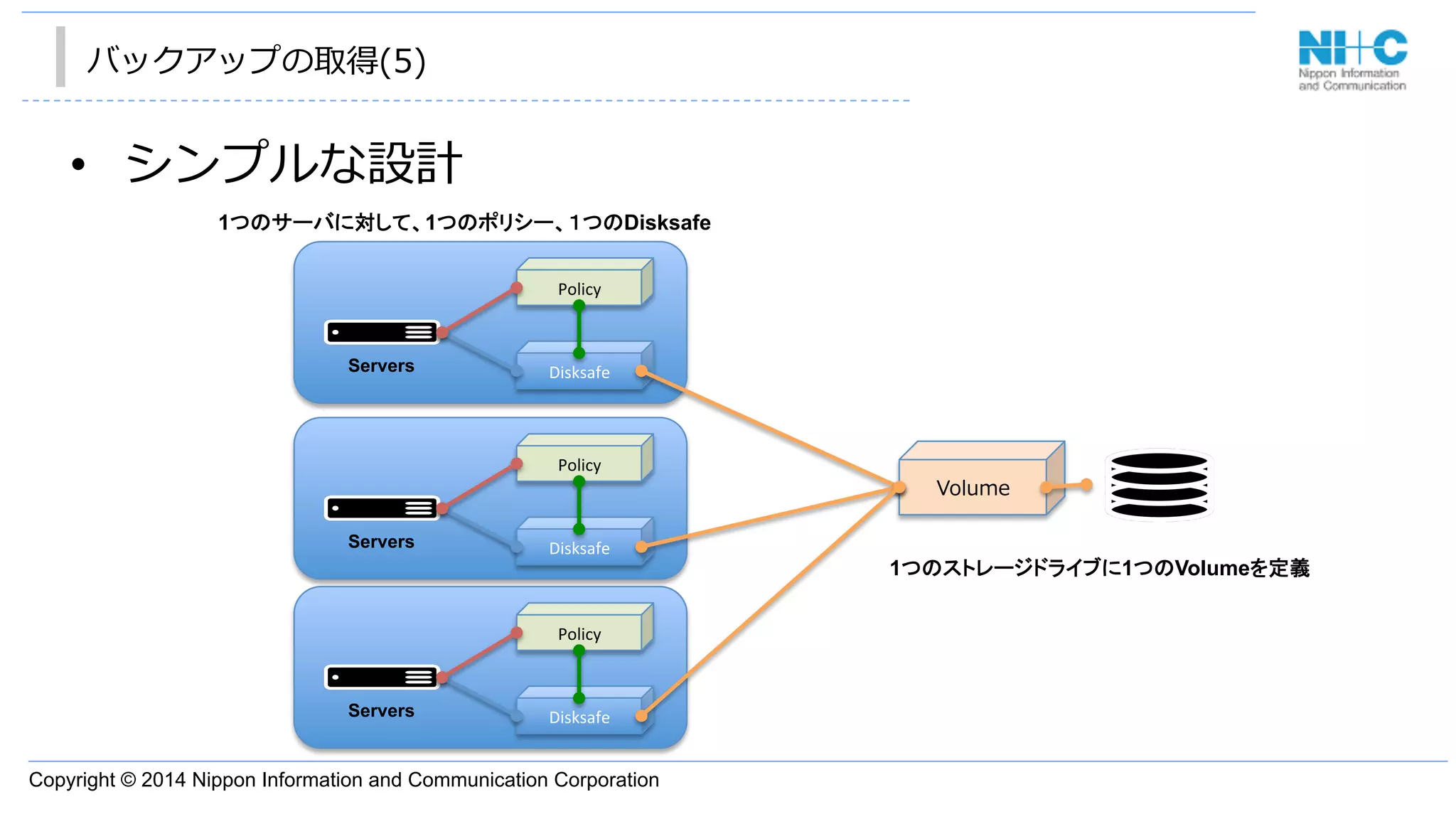

•  シンプルな設計
Volume
Disksafe
Servers
Policy
1つのサーバに対して、1つのポリシー、１つのDisksafe
1つのストレージドライブに1つのVolumeを定義
Disksafe
Servers
Policy
Disksafe
Servers
Policy

リストアの実施（1)

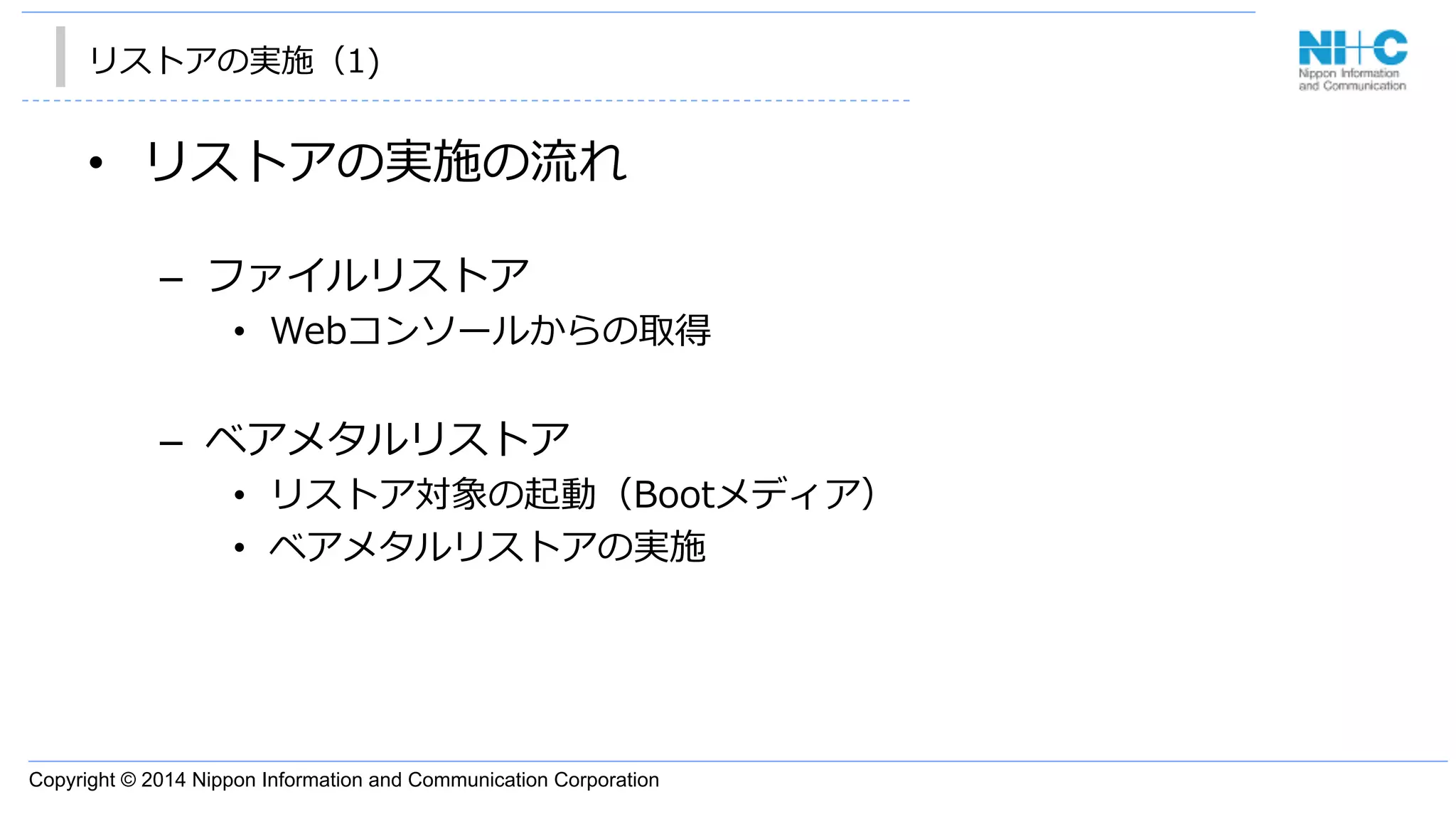

•  リストアの実施の流流れ
–  ファイルリストア
•  Webコンソールからの取得
–  ベアメタルリストア
•  リストア対象の起動（Bootメディア）
•  ベアメタルリストアの実施

ファイルリストア(1)
•  特定のファイルのリストア

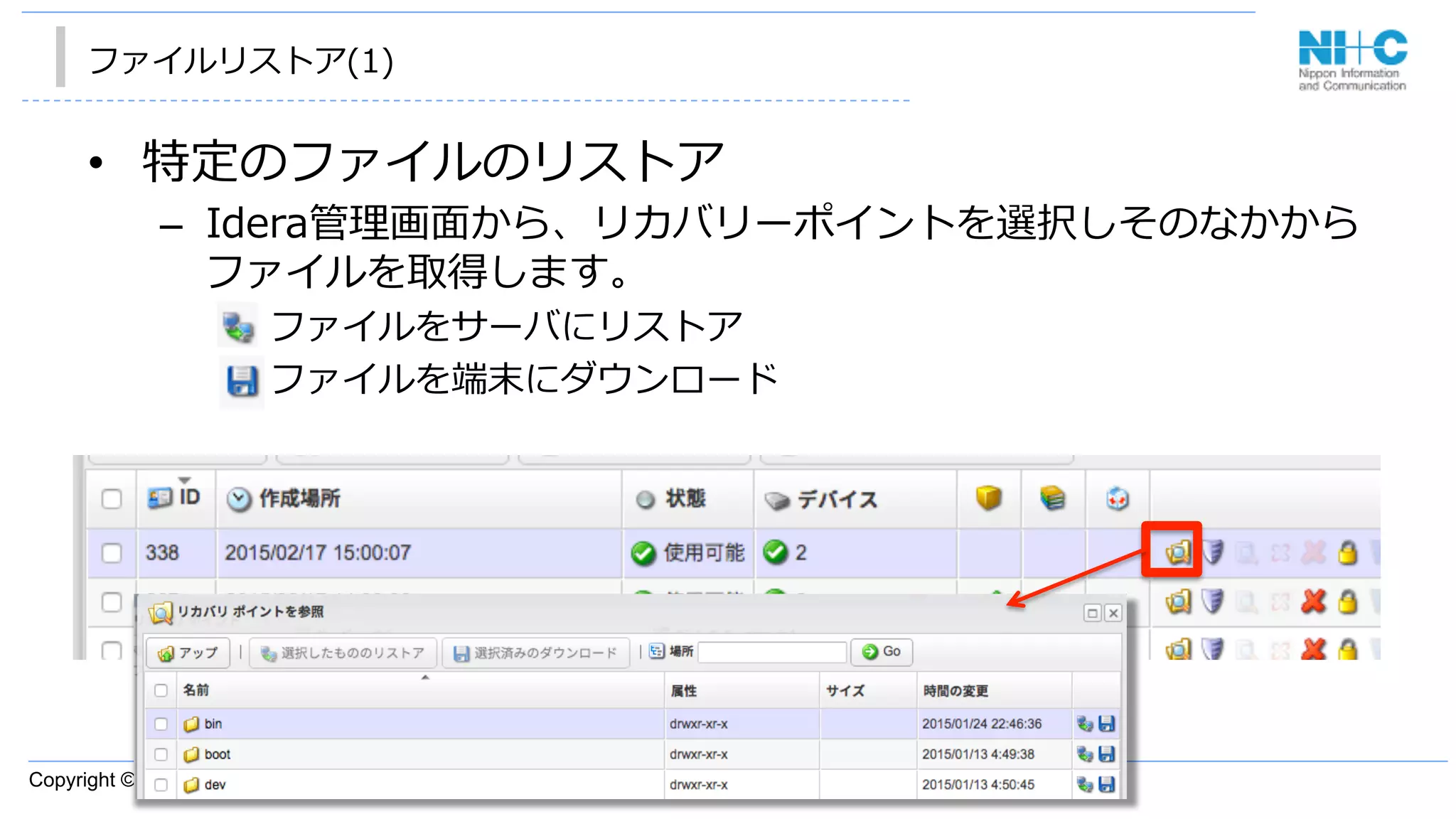

–  Idera管理理画⾯面から、リカバリーポイントを選択しそのなかから
ファイルを取得します。
•  ファイルをサーバにリストア
•  ファイルを端末にダウンロード

–  リストアの実施
•  どこにリストアをするのかを選択す
ることが可能です。

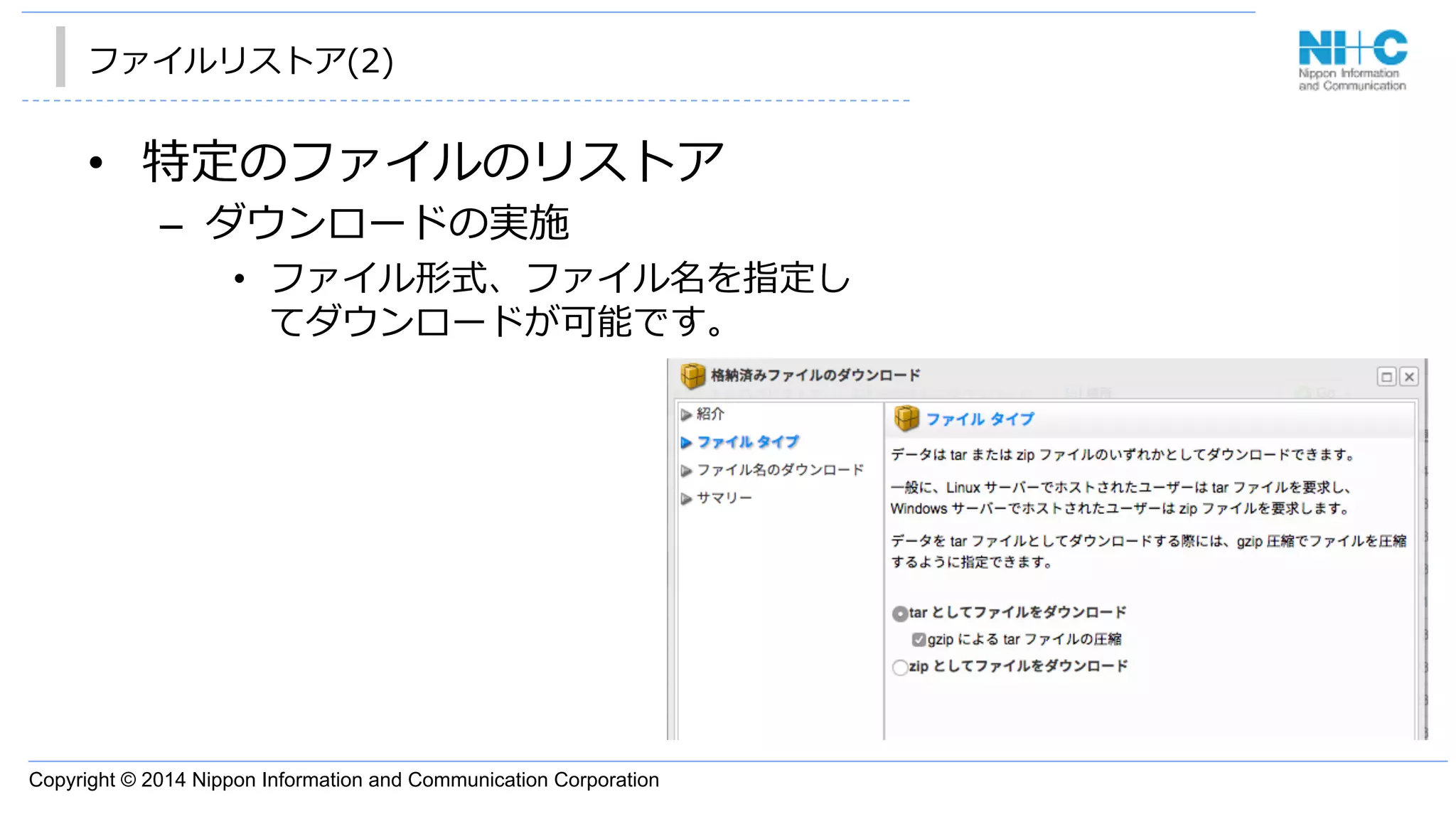

–  ダウンロードの実施
•  ファイル形式、ファイル名を指定し
てダウンロードが可能です。

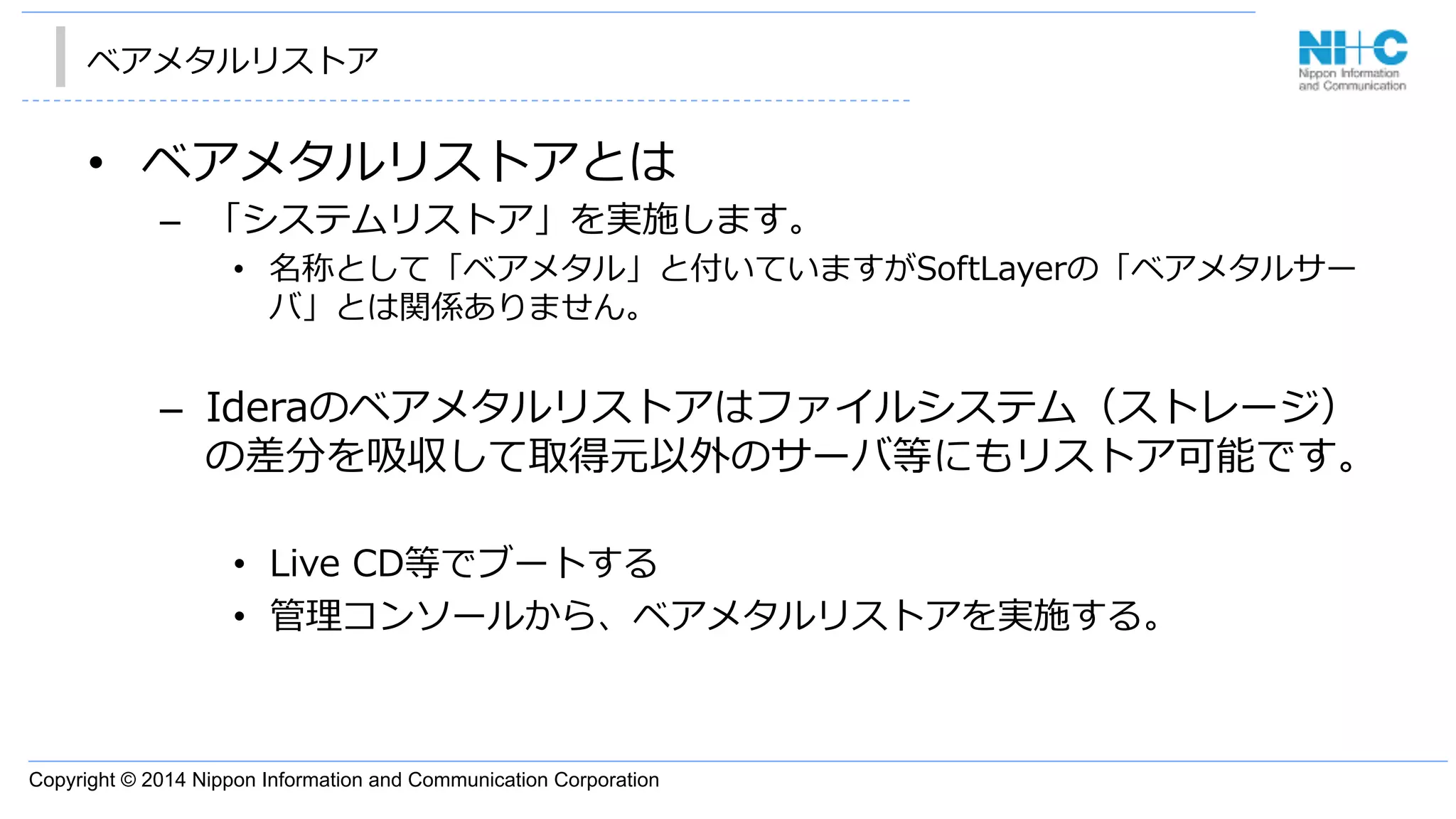

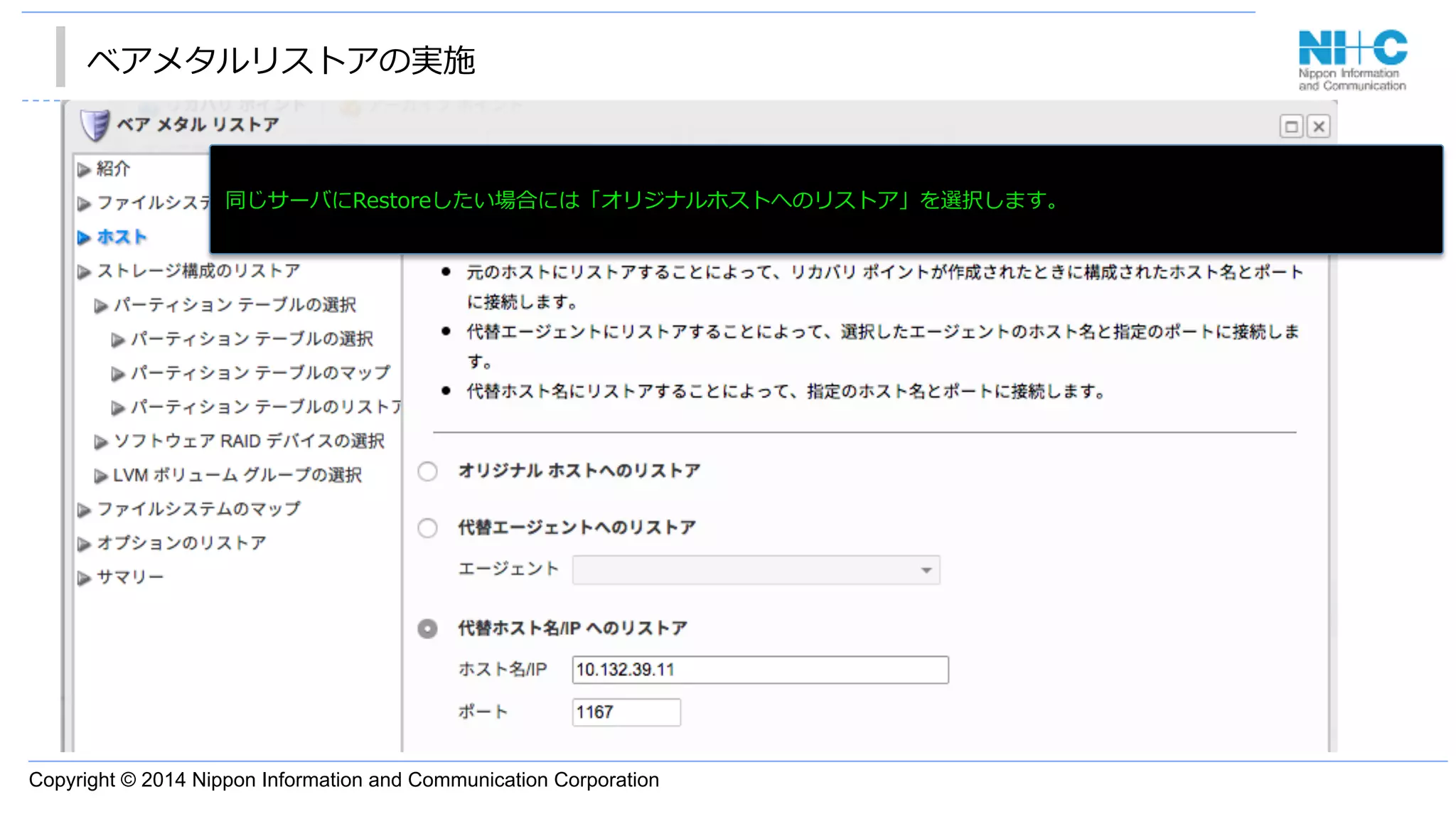

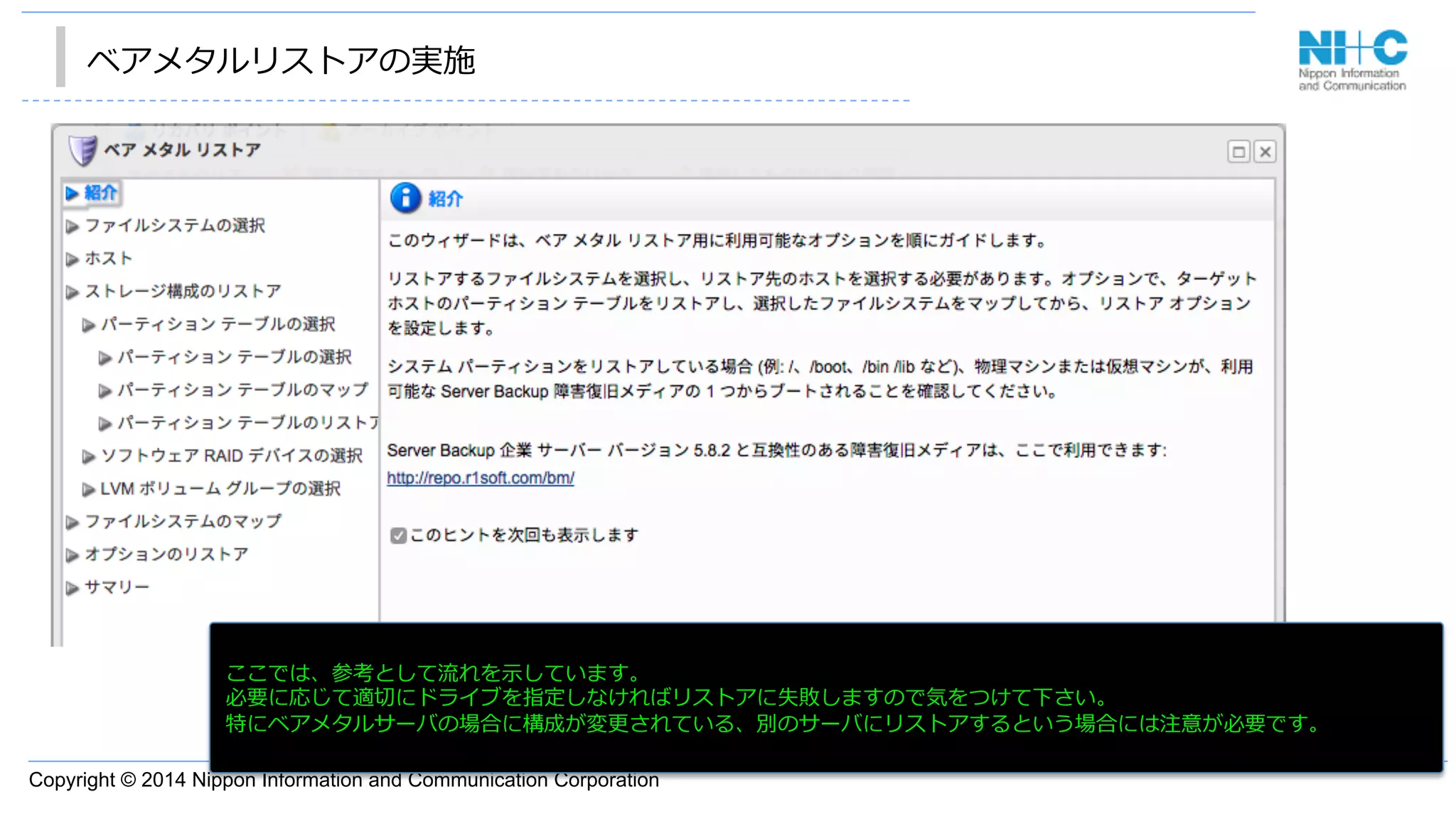

ベアメタルリストア
•  ベアメタルリストアとは
–  「システムリストア」を実施します。
•  名称として「ベアメタル」と付いていますがSoftLayerの「ベアメタルサー
バ」とは関係ありません。
–  Ideraのベアメタルリストアはファイルシステム（ストレージ）
の差分を吸収して取得元以外のサーバ等にもリストア可能です。
•  Live CD等でブートする
•  管理理コンソールから、ベアメタルリストアを実施する。

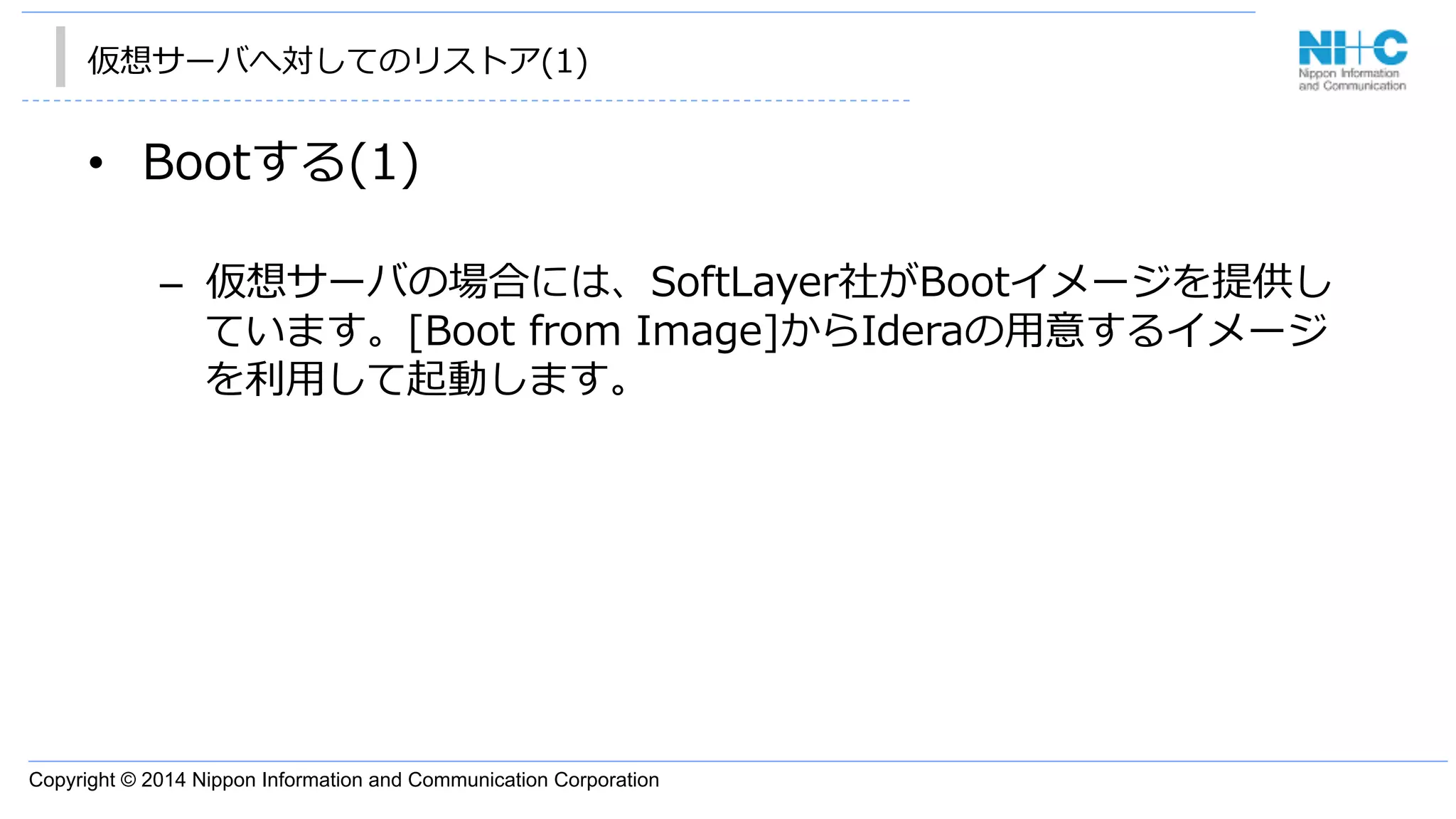

仮想サーバへ対してのリストア(1)
•  Bootする(1)
–  仮想サーバの場合には、SoftLayer社がBootイメージを提供し
ています。[Boot from Image]からIderaの⽤用意するイメージ
を利利⽤用して起動します。

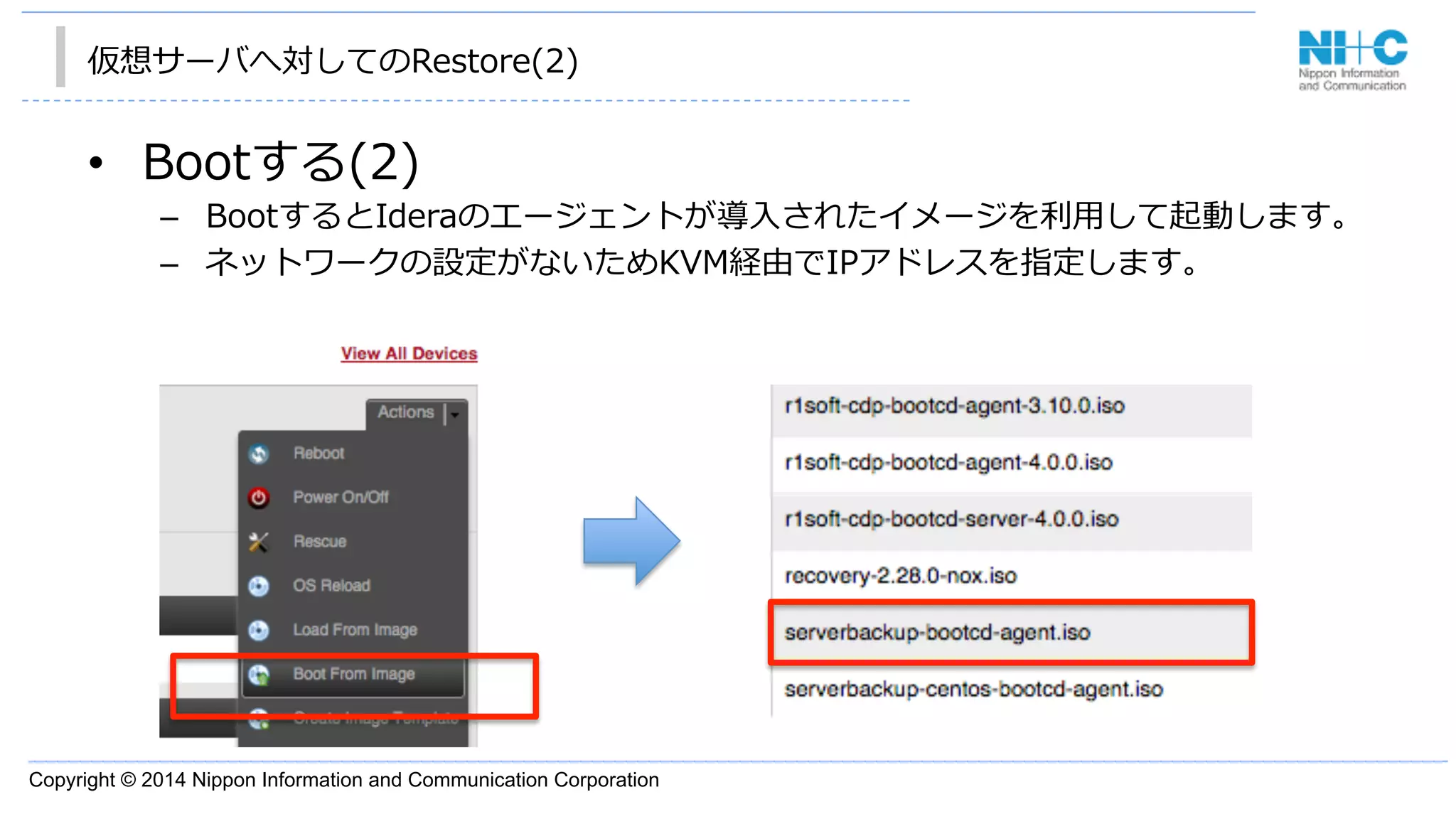

仮想サーバへ対してのRestore(2)
–  BootするとIderaのエージェントが導⼊入されたイメージを利利⽤用して起動します。
–  ネットワークの設定がないためKVM経由でIPアドレスを指定します。

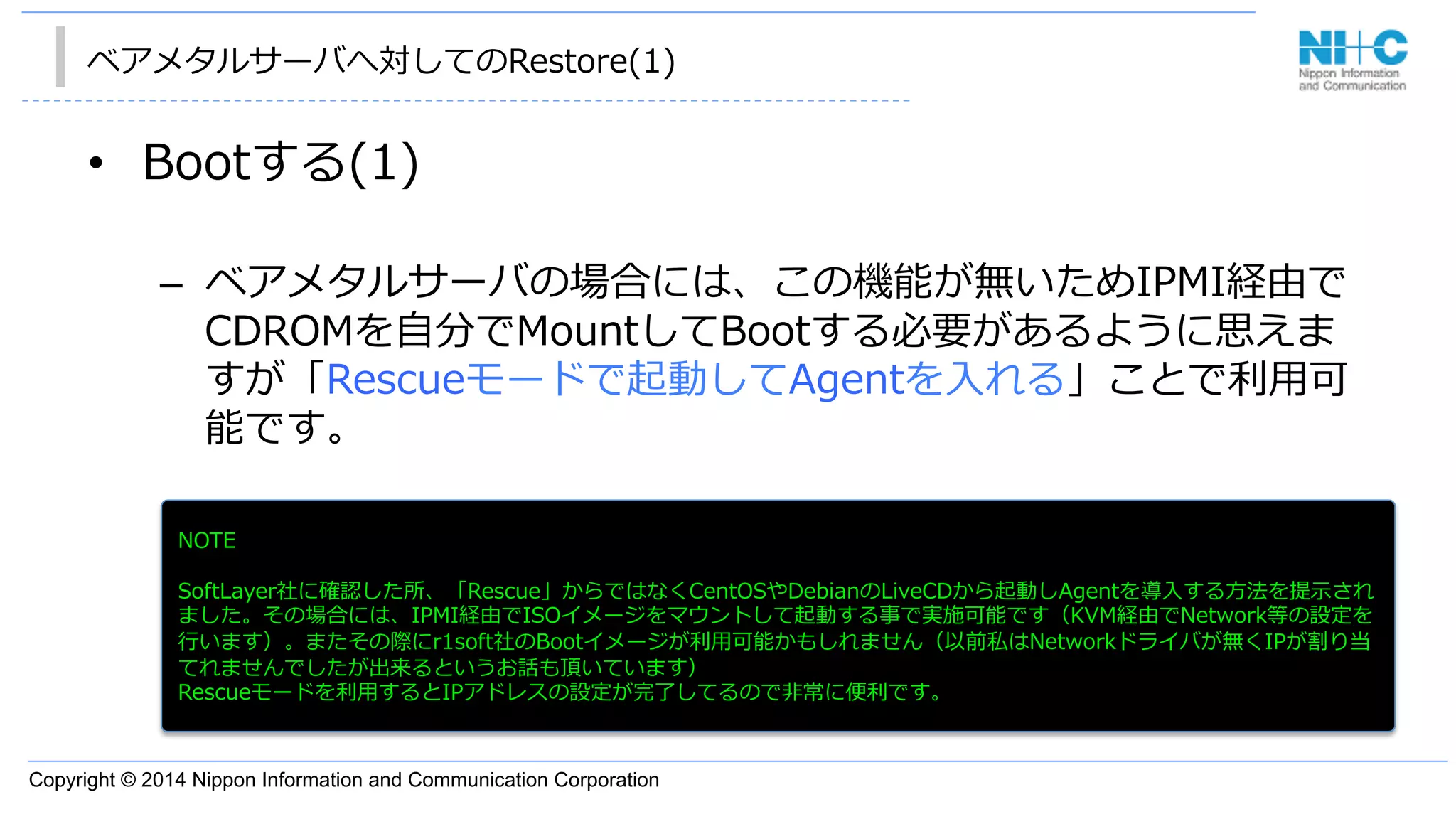

ベアメタルサーバへ対してのRestore(1)
–  ベアメタルサーバの場合には、この機能が無いためIPMI経由で
CDROMを⾃自分でMountしてBootする必要があるように思えま
すが「Rescueモードで起動してAgentを⼊入れる」ことで利利⽤用可
能です。
NOTE
SoftLayer社に確認した所、「Rescue」からではなくCentOSやDebianのLiveCDから起動しAgentを導⼊入する⽅方法を提⽰示され
ました。その場合には、IPMI経由でISOイメージをマウントして起動する事で実施可能です（KVM経由でNetwork等の設定を
⾏行行います）。またその際にr1soft社のBootイメージが利利⽤用可能かもしれません（以前私はNetworkドライバが無くIPが割り当
てれませんでしたが出来るというお話も頂いています）
Rescueモードを利利⽤用するとIPアドレスの設定が完了了してるので⾮非常に便便利利です。

–  RescueBootするとCentOS5.8で起動してきます。
–  起動すると元のIPアドレスに対してSSHで接続することが可能です。

–  Agentの導⼊入⽅方法（CentOS)
–  /etc/yum.repos.d/r1soft.repo に以下の内容を記述
–  Agentの導⼊入の実施
[r1so3]

name=R1So3
Repository
Server

baseurl=h"p://repo.r1so3.com/yum/stable/$basearch/

enabled=1

gpgcheck=0

yum install r1soft-cdp-enterprise-agent -y

–  Keyの登録
–  Recovey-‐‑‒modeでの起動
/etc/init.d/cdp-agent stop

touch /usr/sbin/r1soft/.recovery-mode

/etc/init.d/cdp-agent start

r1soft-setup --get-key [server url]

ベアメタルリストアの実施

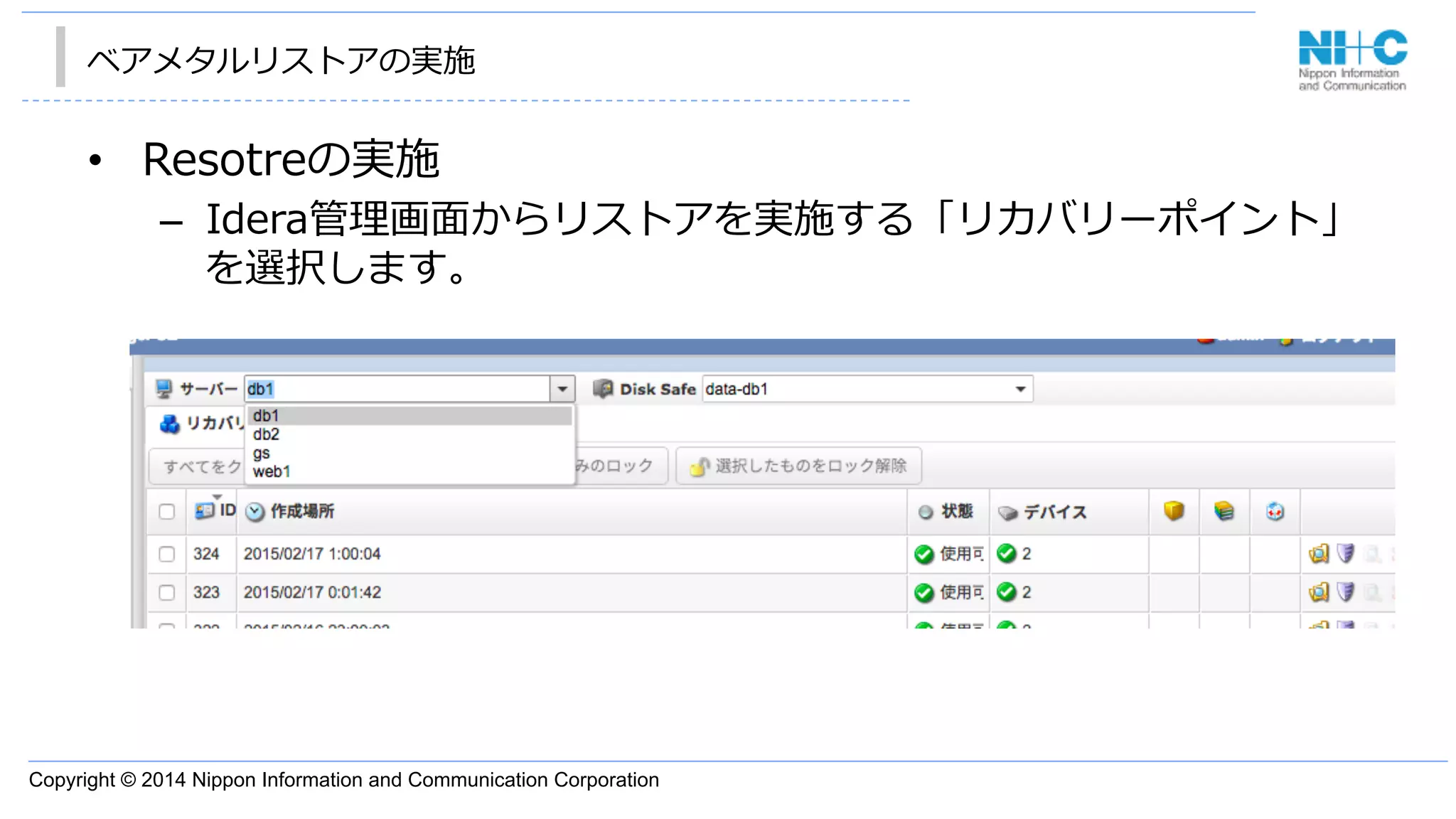

•  Resotreの実施
–  Idera管理理画⾯面からリストアを実施する「リカバリーポイント」
を選択します。

•  あ
ここでは、参考として流流れを⽰示しています。
必要に応じて適切切にドライブを指定しなければリストアに失敗しますので気をつけて下さい。
特にベアメタルサーバの場合に構成が変更更されている、別のサーバにリストアするという場合には注意が必要です。

•  あ
Linuxですので/ , /boot ともに選択しておく必要があります。

•  あ
同じサーバにRestoreしたい場合には「オリジナルホストへのリストア」を選択します。

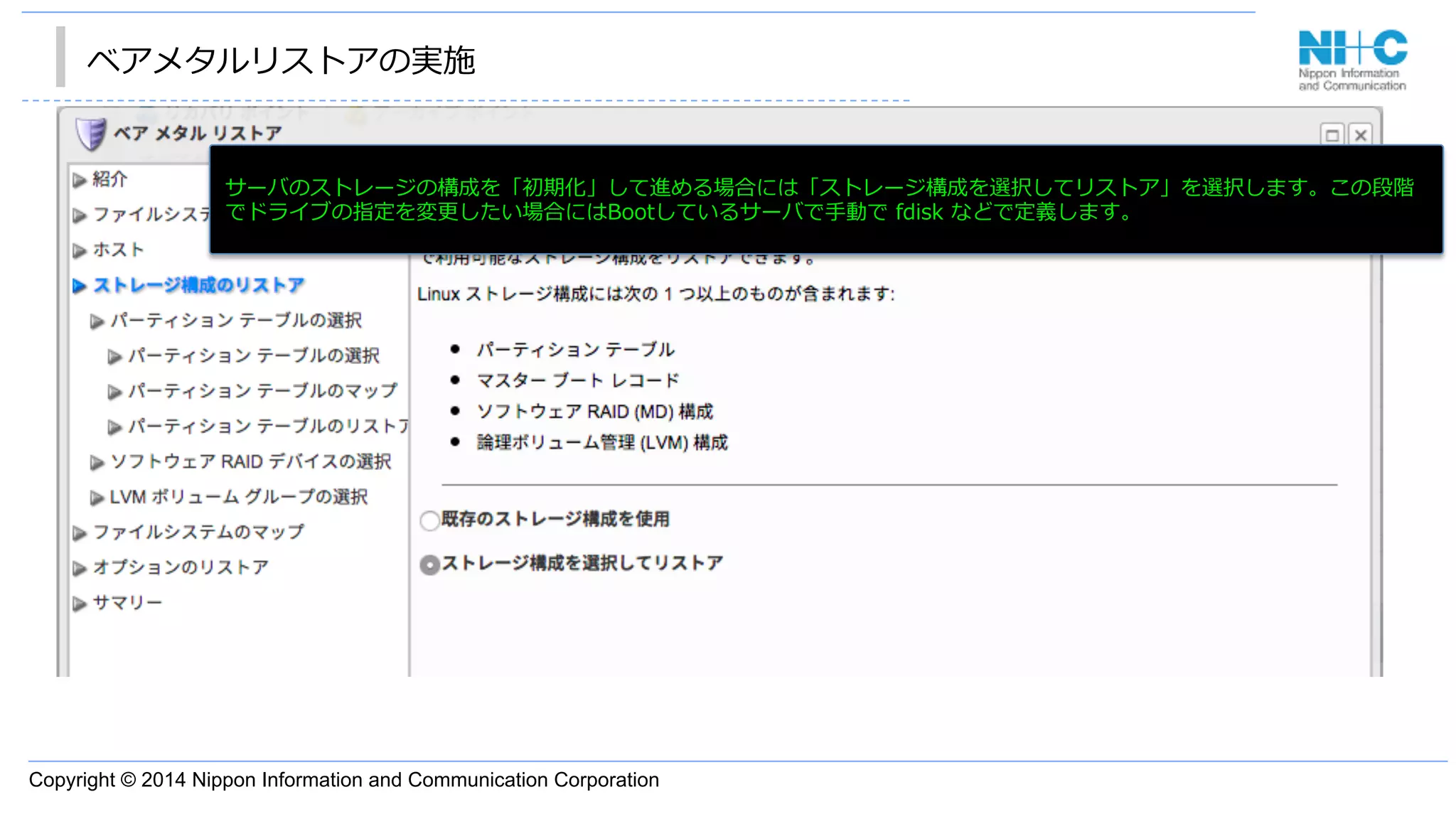

•  あサーバのストレージの構成を「初期化」して進める場合には「ストレージ構成を選択してリストア」を選択します。この段階
でドライブの指定を変更更したい場合にはBootしているサーバで⼿手動で fdisk などで定義します。

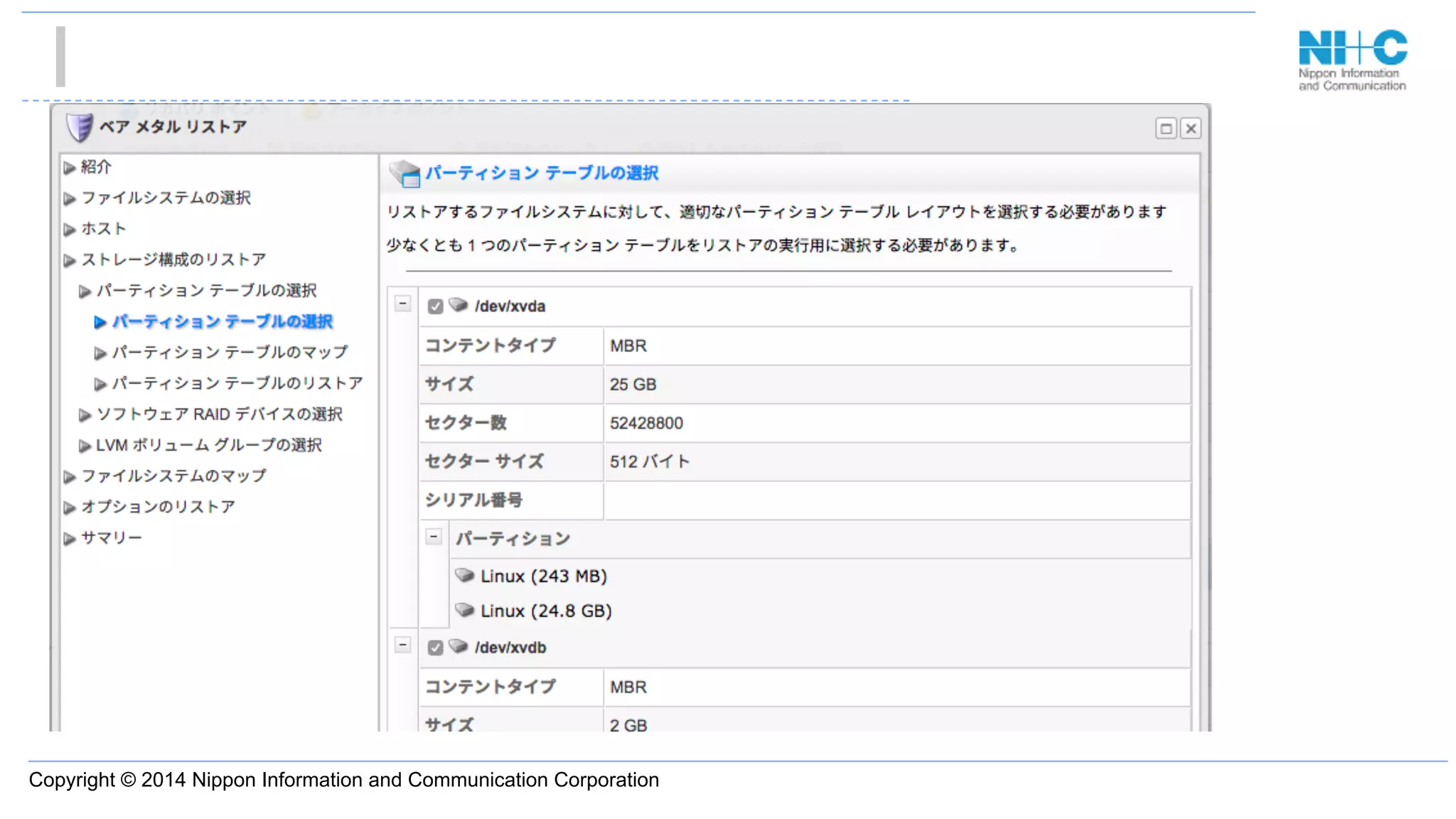

•  あ

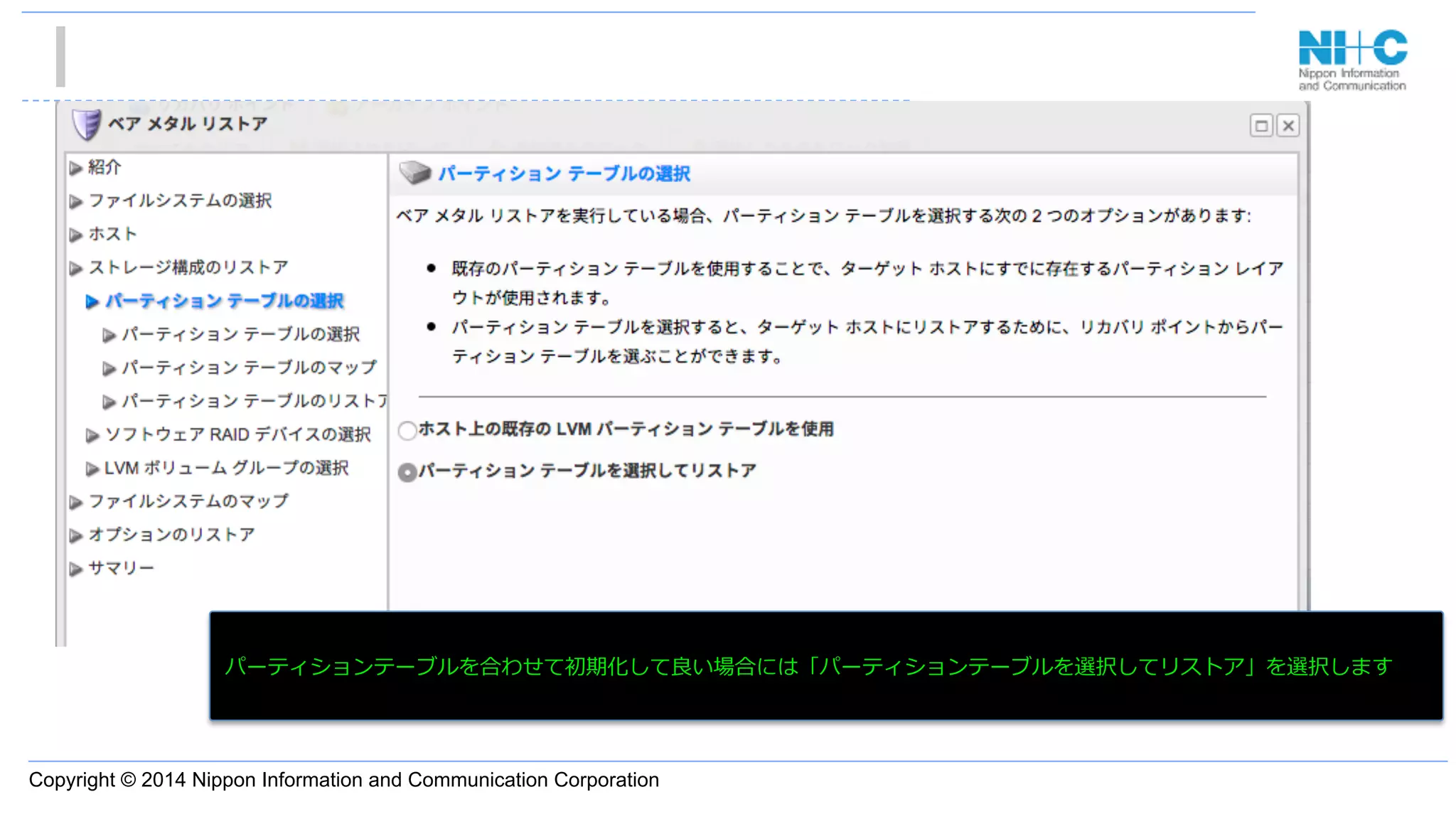

パーティションテーブルを合わせて初期化して良良い場合には「パーティションテーブルを選択してリストア」を選択します

•  あ

•  あ

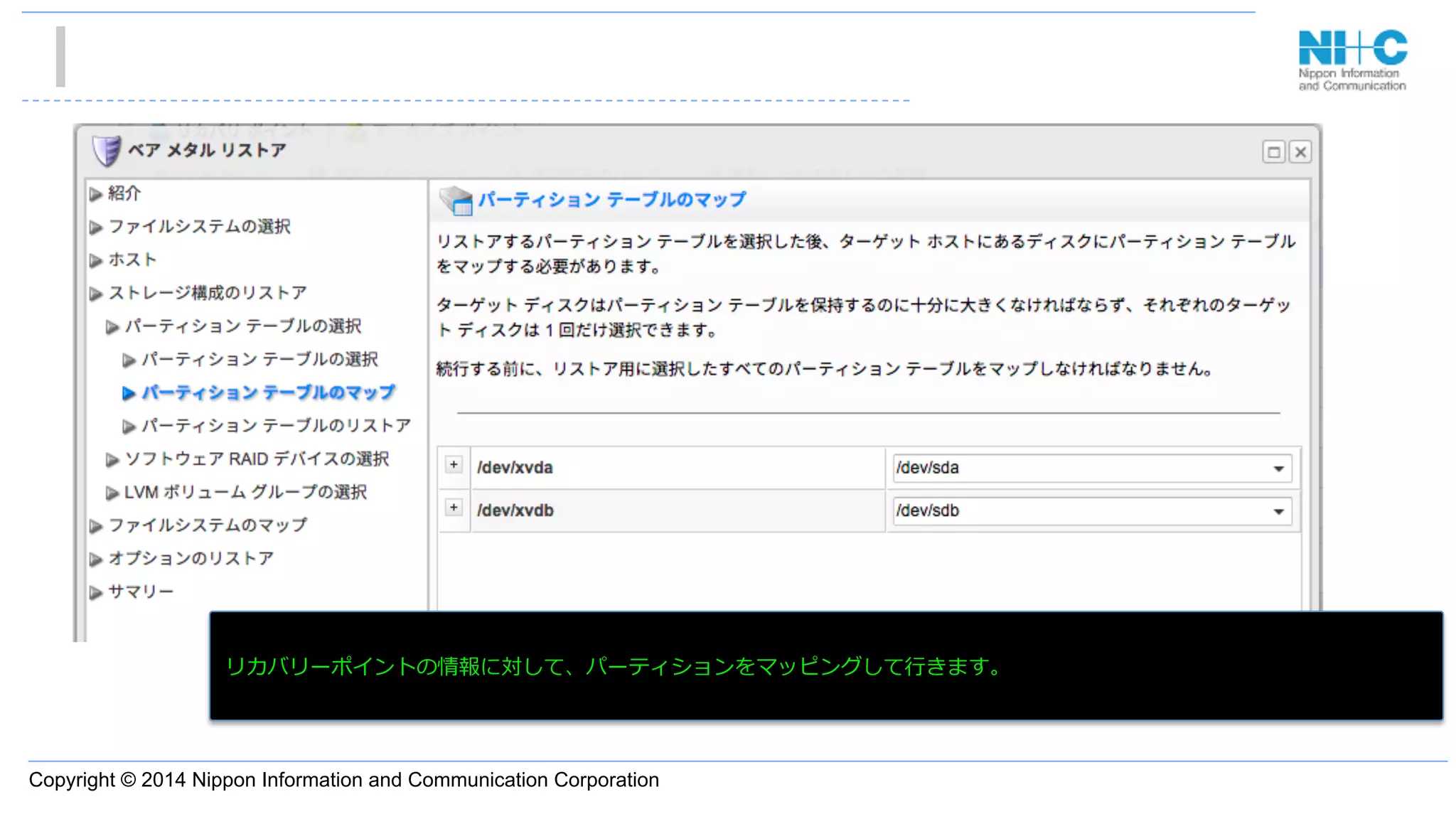

リカバリーポイントの情報に対して、パーティションをマッピングして⾏行行きます。

•  あ

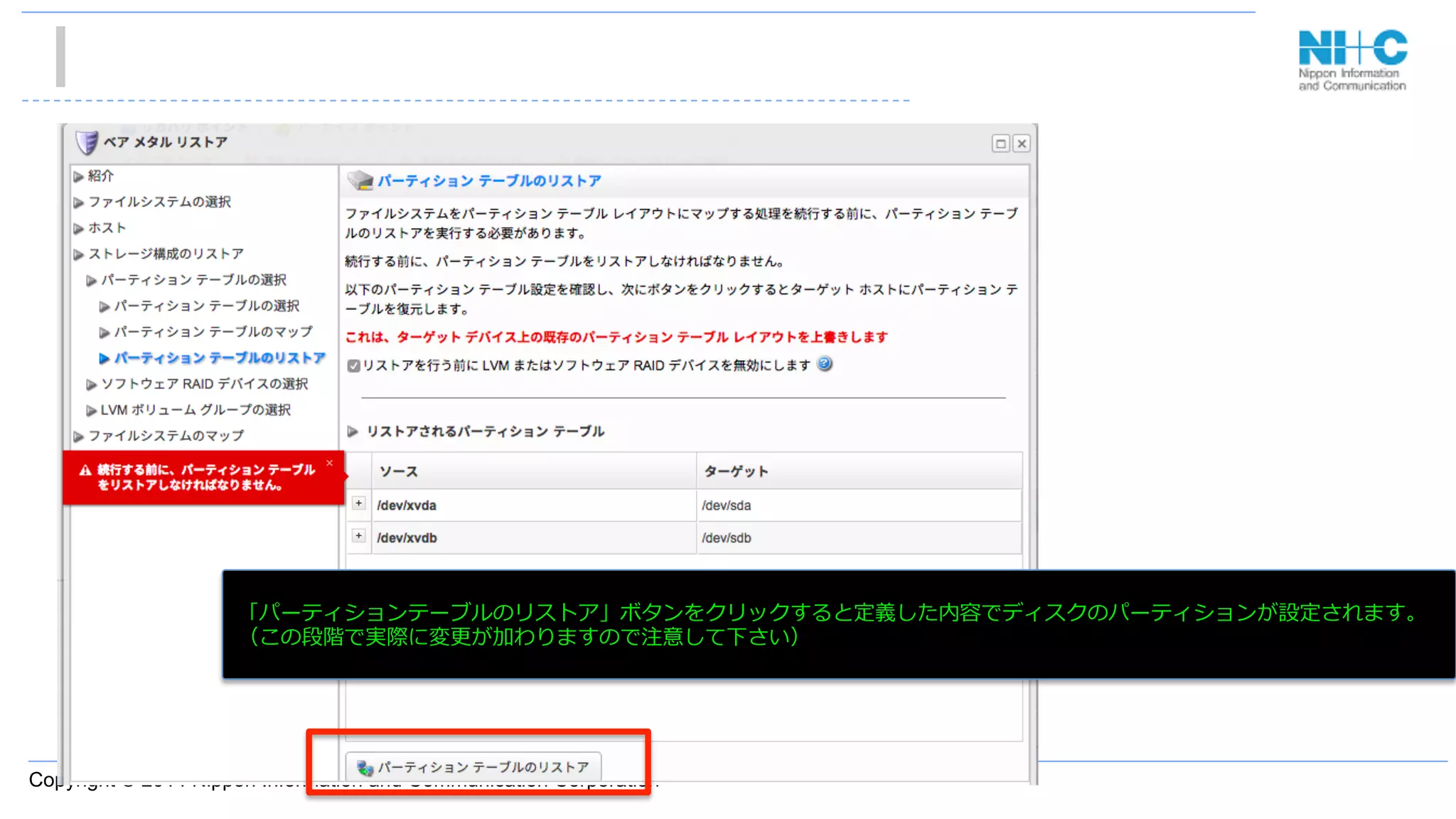

「パーティションテーブルのリストア」ボタンをクリックすると定義した内容でディスクのパーティションが設定されます。
（この段階で実際に変更更が加わりますので注意して下さい）

•  あ

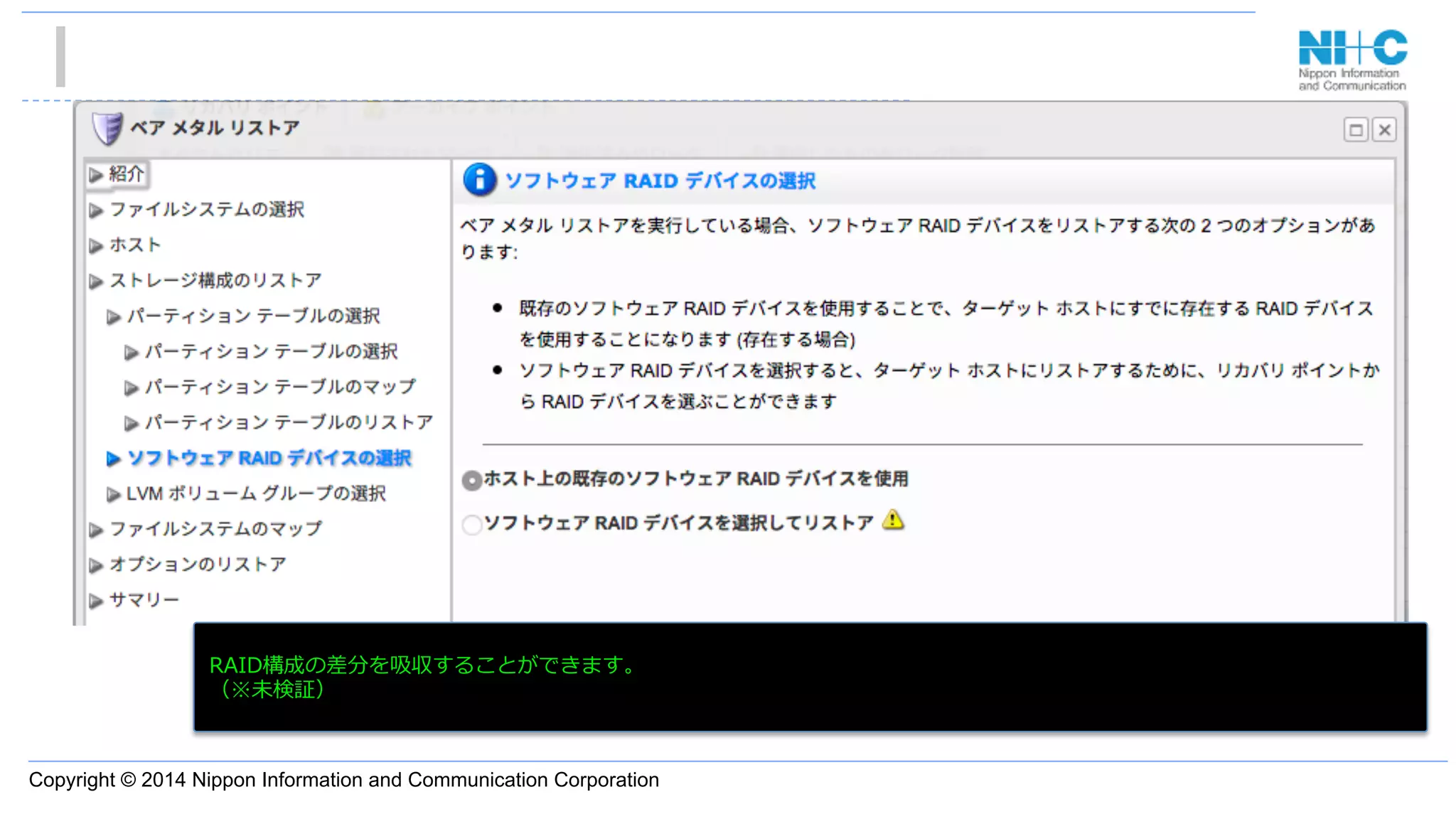

RAID構成の差分を吸収することができます。
（※未検証）

•  あ
LVM構成の差分を吸収することができます。
（※未検証）

•  あ

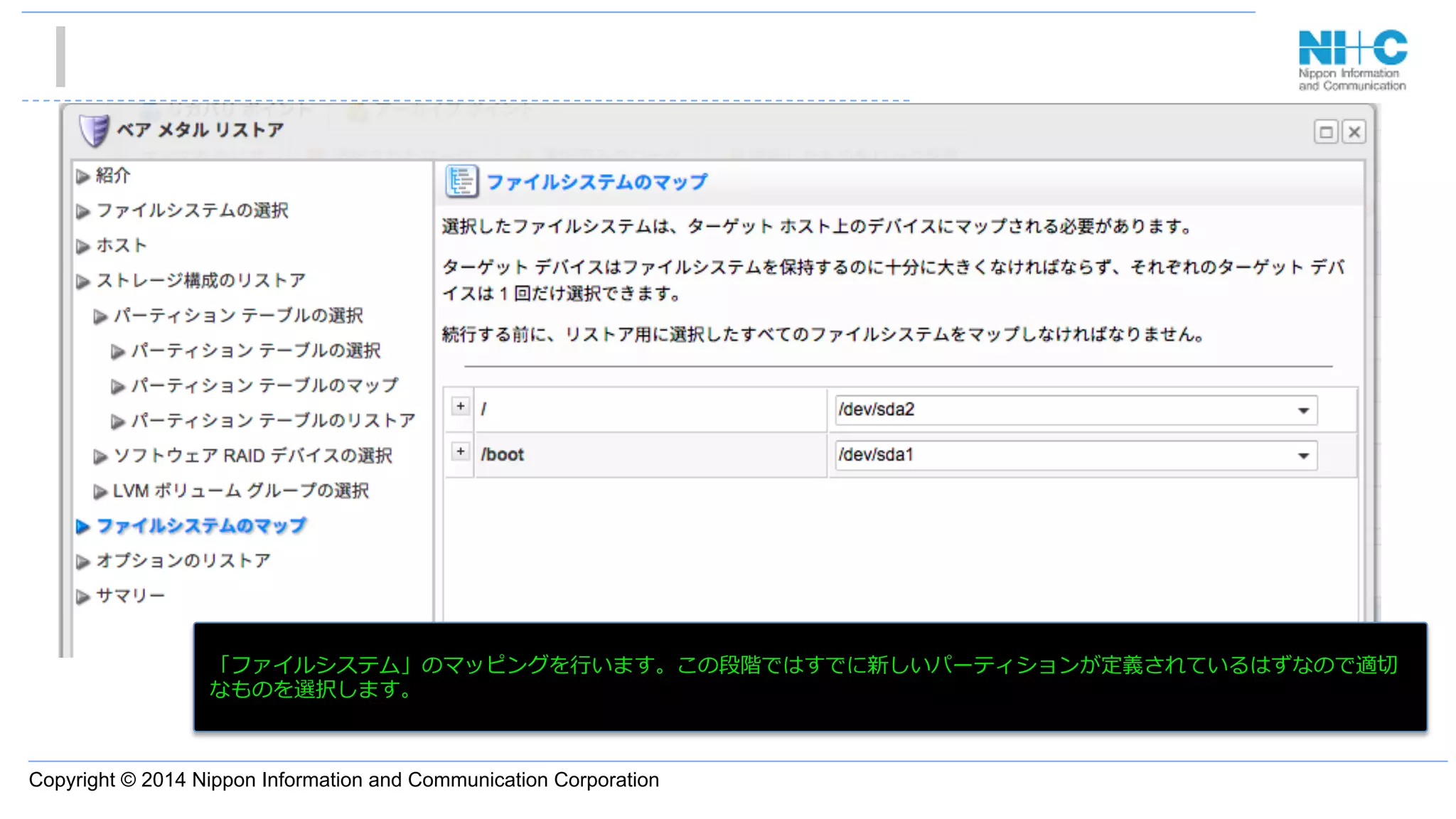

「ファイルシステム」のマッピングを⾏行行います。この段階ではすでに新しいパーティションが定義されているはずなので適切切
なものを選択します。

•  あ
「スワップパーティションの再構築」は常に失敗しているサーバがありました。オリジナルホストへのリストアの場合には特
に気しなくても良良いかと思います。

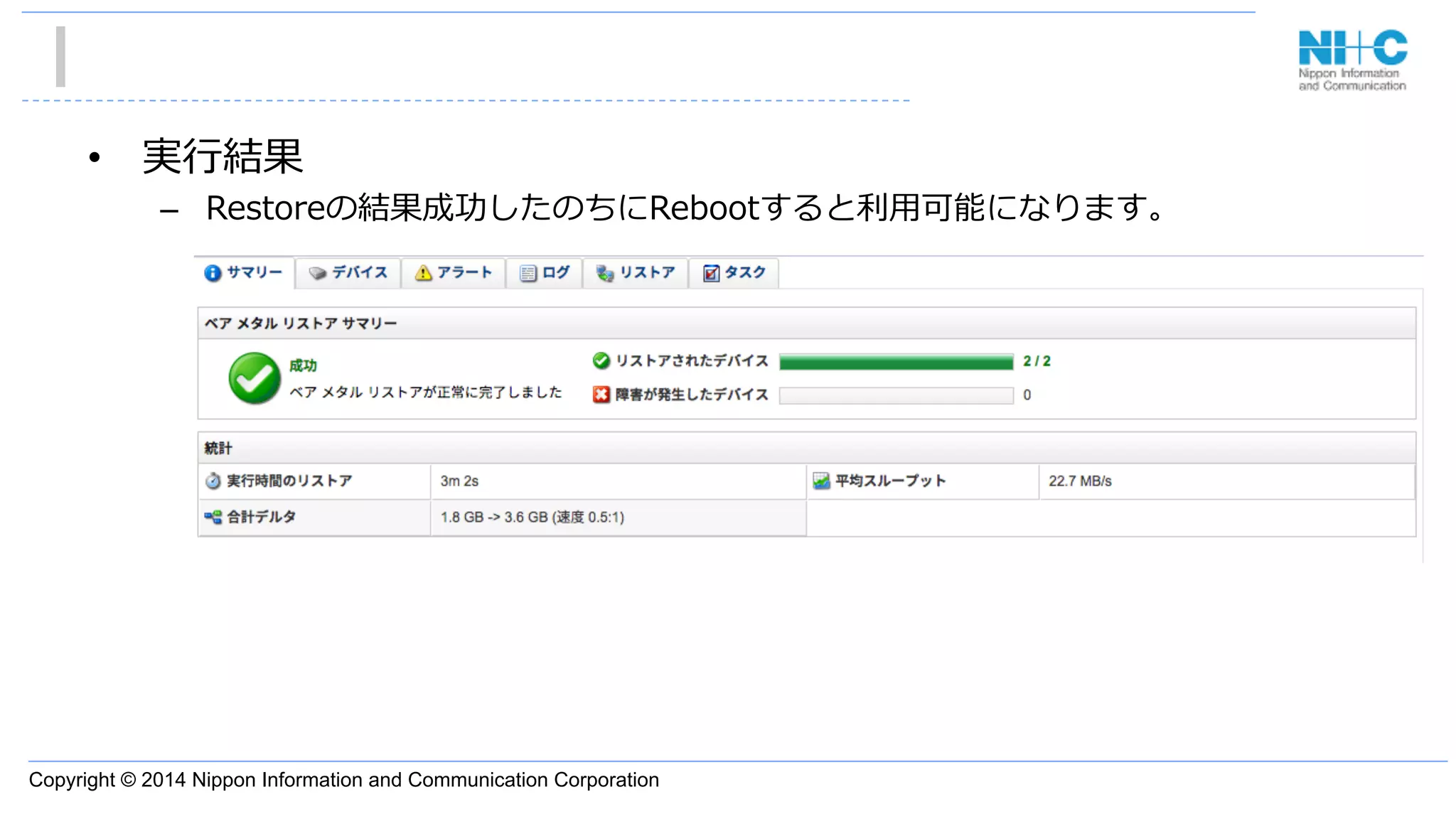

•  実⾏行行結果
–  Restoreの結果成功したのちにRebootすると利利⽤用可能になります。

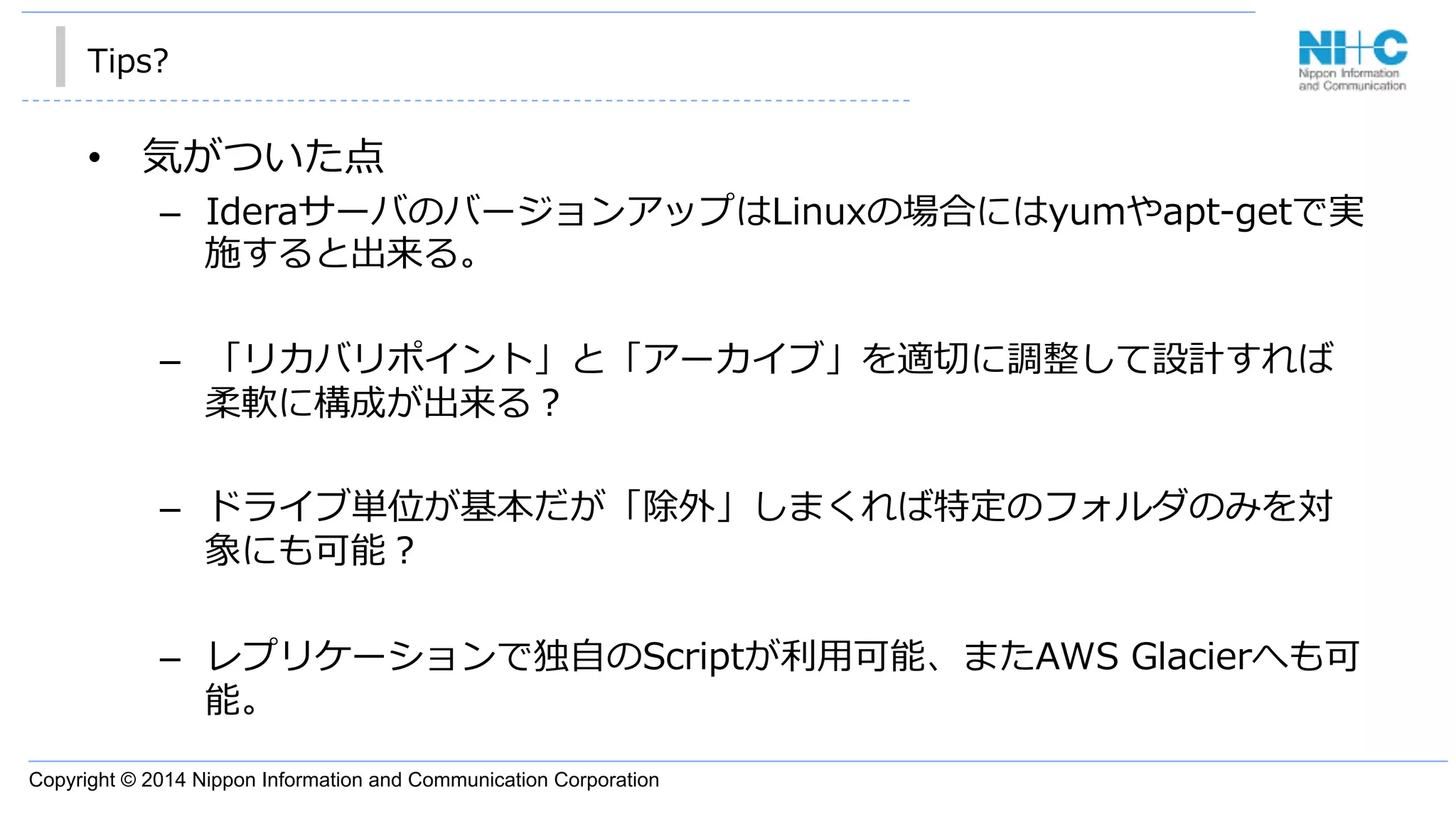

Tips?
•  気がついた点
–  IderaサーバのバージョンアップはLinuxの場合にはyumやapt-‐‑‒getで実
施すると出来る。
–  「リカバリポイント」と「アーカイブ」を適切切に調整して設計すれば
柔軟に構成が出来る？
–  ドライブ単位が基本だが「除外」しまくれば特定のフォルダのみを対
象にも可能？
–  レプリケーションで独⾃自のScriptが利利⽤用可能、またAWS Glacierへも可
能。

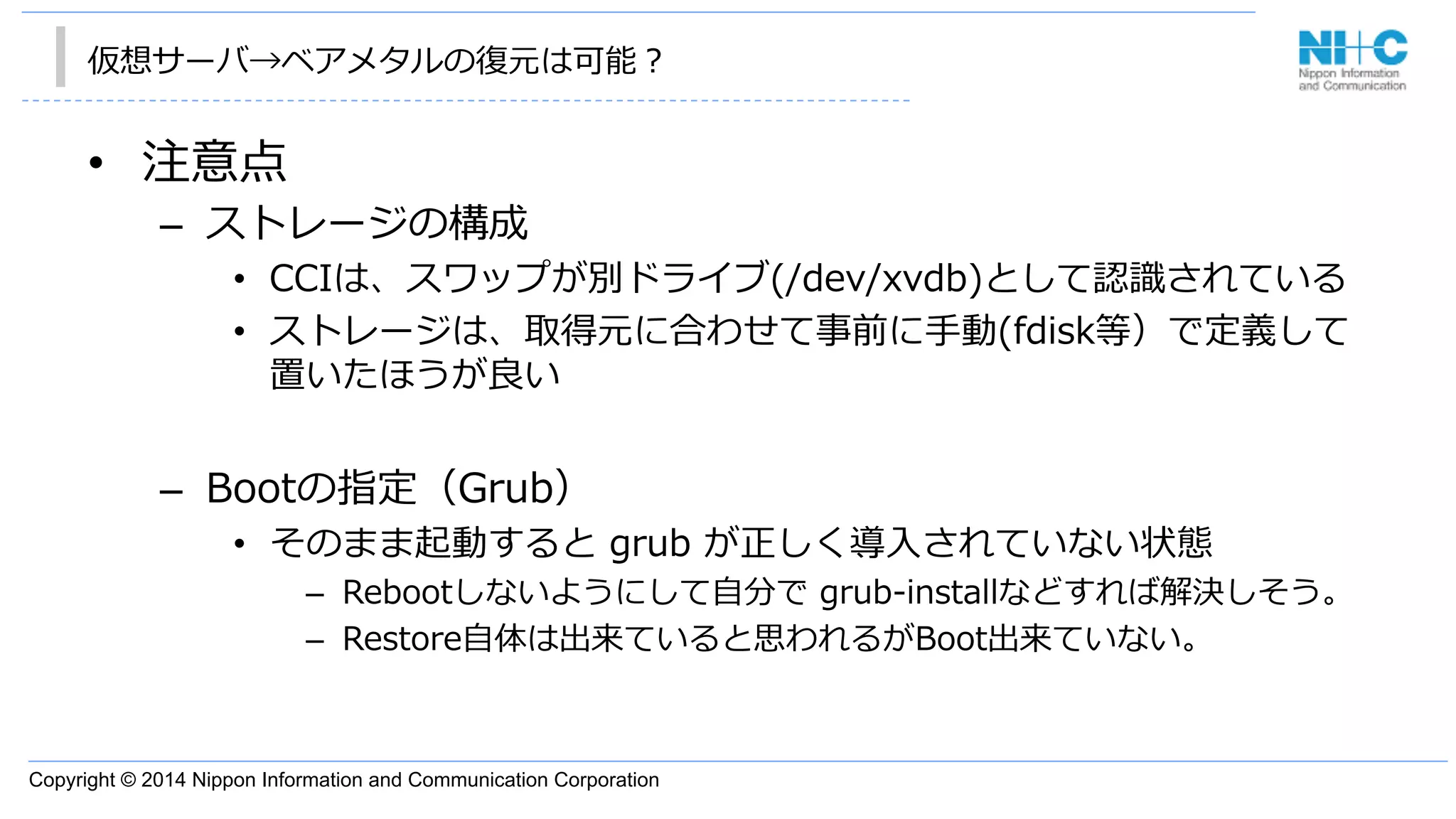

仮想サーバ→ベアメタルの復復元は可能？
•  注意点
–  ストレージの構成
•  CCIは、スワップが別ドライブ(/dev/xvdb)として認識識されている
•  ストレージは、取得元に合わせて事前に⼿手動(fdisk等）で定義して
置いたほうが良良い
–  Bootの指定（Grub）
•  そのまま起動すると grub が正しく導⼊入されていない状態
–  Rebootしないようにして⾃自分で grub-‐‑‒installなどすれば解決しそう。
–  Restore⾃自体は出来ていると思われるがBoot出来ていない。

Challenge and Change
SoftLayerの構築から運⽤用まで

ご清聴ありがとうございました
sl-‐‑‒cc@niandc.co.jp

SoftLayer バックアップ基礎(idera編)

More Related Content

What's hot

Viewers also liked

Similar to SoftLayer バックアップ基礎(idera編)

More from Hideaki Tokida

Recently uploaded

SoftLayer バックアップ基礎(idera編)
