Dokumen ini membahas tentang pemrograman mikrokontroler untuk menguji 12 LED trafik light menggunakan Bascom AVR. Programnya menggunakan perintah $regfile dan $crystal untuk mengkonfigurasi chip dan waktu eksekusi, serta mendeklarasikan port sebagai output dan constanta waktu kedip LED selama 300 ms menggunakan perintah config PORTA, const, dan waitms. Kemudian perintah DO..LOOP mengulanginya secara terus menerus h

1. Nurul Solachuddin
1710501043
Teknik Elektro
Universitas Tidar
SISTEM MIKROKONTROLER
PEMROGRAMAN SEBAGAI TESTING 12 LED
TRAFFIC LIGHT

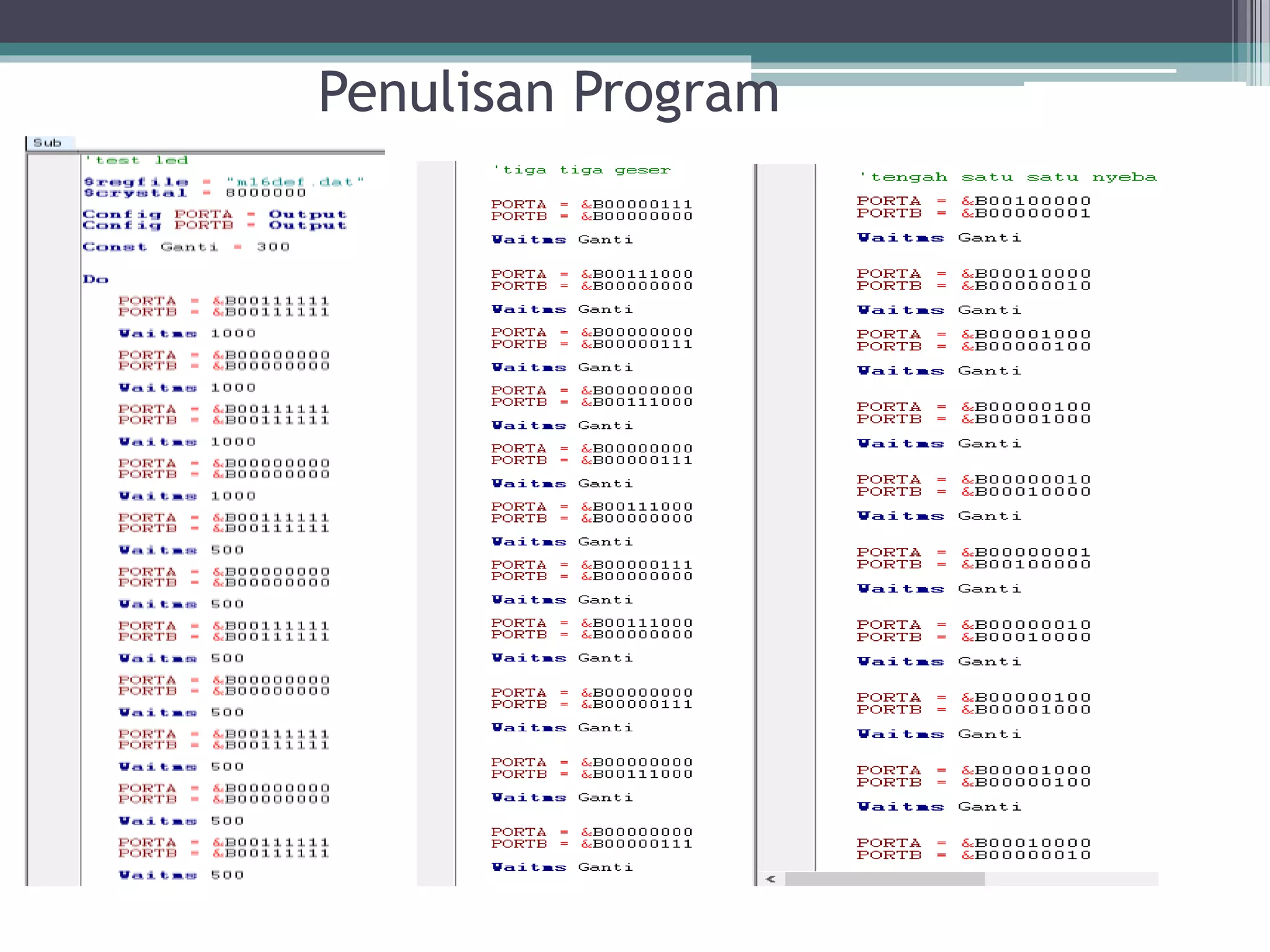

2. Penulisan Program

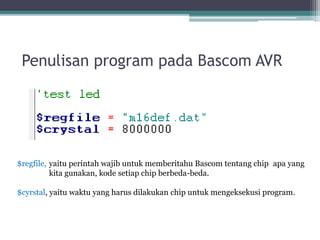

4. Penulisan program pada Bascom AVR
$regfile, yaitu perintah wajib untuk memberitahu Bascom tentang chip apa yang
kita gunakan, kode setiap chip berbeda-beda.
$cyrstal, yaitu waktu yang harus dilakukan chip untuk mengeksekusi program.

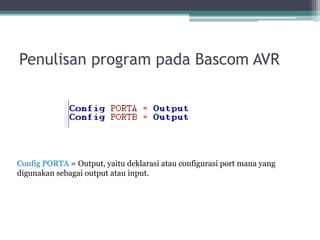

5. Penulisan program pada Bascom AVR
Config PORTA = Output, yaitu deklarasi atau configurasi port mana yang
digunakan sebagai output atau input.

6. Penulisan program pada Bascom AVR
Const ganti = 300, deklarasi constanta “kedip” yaitu 300 ms (0.3 s)

7. Penulisan program pada Bascom AVR
DO , memulai perintah do-lopp, yaitu perintah yang tidak akan
berhenti hingga suatu kondisi tidak terpenuhi
PORTA , yaitu deklarasi kondisi port I/O, dimana 1 (high), berarti port
akan dialiri arus.0 -1 urutan led , mrnurut letak pin
PORTB , yaitu deklarasi kondisi port I/O, dimana 0 (low), berarti port
tidak akan dialiri arus.0 -1 urutan led , mrnurut letak pin.
Waitms ganti , yaitu waktu tunggu dengan mekeksekusi variabel “kedip”

8. Penulisan program pada Bascom AVR
LOOP , perintah do-lopp, yaitu perintah untuk mengulangi perintah-
perintah di atasnya
END , akhir dari program/perintah looping.

9. Hasil pemrograman
Video hasil percobaan :
https://www.youtube.com/watch?v=71XK3G3vwYK
