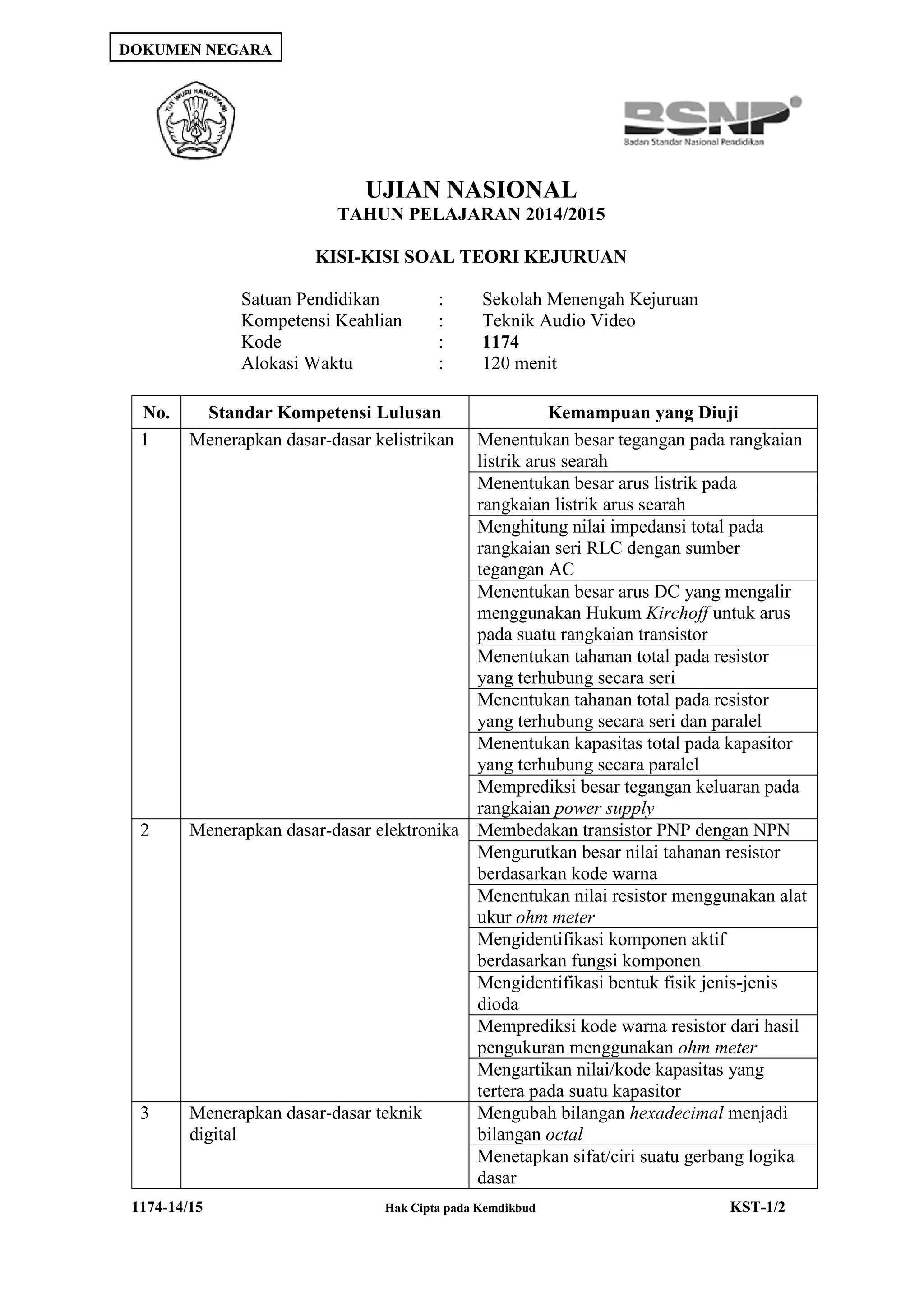

1. 1174-14/15 Hak Cipta pada Kemdikbud KST-1/2
UJIAN NASIONAL
TAHUN PELAJARAN 2014/2015
KISI-KISI SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Audio Video
Kode : 1174
Alokasi Waktu : 120 menit
No. Standar Kompetensi Lulusan Kemampuan yang Diuji
1 Menerapkan dasar-dasar kelistrikan Menentukan besar tegangan pada rangkaian
listrik arus searah
Menentukan besar arus listrik pada
rangkaian listrik arus searah
Menghitung nilai impedansi total pada
rangkaian seri RLC dengan sumber
tegangan AC
Menentukan besar arus DC yang mengalir
menggunakan Hukum Kirchoff untuk arus
pada suatu rangkaian transistor
Menentukan tahanan total pada resistor
yang terhubung secara seri
Menentukan tahanan total pada resistor
yang terhubung secara seri dan paralel
Menentukan kapasitas total pada kapasitor
yang terhubung secara paralel
Memprediksi besar tegangan keluaran pada
rangkaian power supply
2 Menerapkan dasar-dasar elektronika Membedakan transistor PNP dengan NPN
Mengurutkan besar nilai tahanan resistor
berdasarkan kode warna
Menentukan nilai resistor menggunakan alat
ukur ohm meter
Mengidentifikasi komponen aktif
berdasarkan fungsi komponen
Mengidentifikasi bentuk fisik jenis-jenis
dioda
Memprediksi kode warna resistor dari hasil
pengukuran menggunakan ohm meter
Mengartikan nilai/kode kapasitas yang
tertera pada suatu kapasitor
3 Menerapkan dasar-dasar teknik
digital
Mengubah bilangan hexadecimal menjadi
bilangan octal
Menetapkan sifat/ciri suatu gerbang logika
dasar
DOKUMEN NEGARA

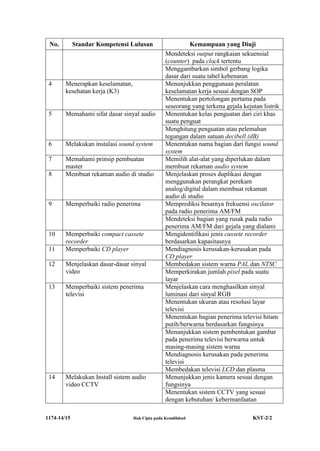

2. 1174-14/15 Hak Cipta pada Kemdikbud KST-2/2
No. Standar Kompetensi Lulusan Kemampuan yang Diuji
Mendeteksi output rangkaian sekuensial
(counter) pada clock tertentu
Menggambarkan simbol gerbang logika
dasar dari suatu tabel kebenaran
4 Menerapkan keselamatan,
kesehatan kerja (K3)
Menunjukkan penggunaan peralatan
keselamatan kerja sesuai dengan SOP
Menentukan pertolongan pertama pada
seseorang yang terkena gejala kejutan listrik
5 Memahami sifat dasar sinyal audio Menentukan kelas penguatan dari ciri khas
suatu penguat
Menghitung penguatan atau pelemahan
tegangan dalam satuan decibell (dB)
6 Melakukan instalasi sound system Menentukan nama bagian dari fungsi sound
system
7 Memahami prinsip pembuatan
master
Memilih alat-alat yang diperlukan dalam
membuat rekaman audio system
8 Membuat rekaman audio di studio Menjelaskan proses duplikasi dengan
menggunakan perangkat perekam
analog/digital dalam membuat rekaman
audio di studio
9 Memperbaiki radio penerima Memprediksi besarnya frekuensi oscilator
pada radio penerima AM/FM
Mendeteksi bagian yang rusak pada radio
penerima AM/FM dari gejala yang dialami
10 Memperbaiki compact cassete
recorder
Mengidentifikasi jenis cassete recorder
berdasarkan kapasitasnya
11 Memperbaiki CD player Mendiagnosis kerusakan-kerusakan pada
CD player
12 Menjelaskan dasar-dasar sinyal
video
Membedakan sistem warna PAL dan NTSC
Memperkirakan jumlah pixel pada suatu
layar
13 Memperbaiki sistem penerima
televisi
Menjelaskan cara menghasilkan sinyal
luminasi dari sinyal RGB
Menentukan ukuran atau resolusi layar
televisi
Menentukan bagian penerima televisi hitam
putih/berwarna berdasarkan fungsinya
Menunjukkan sistem pembentukan gambar
pada penerima televisi berwarna untuk
masing-masing sistem warna
Mendiagnosis kerusakan pada penerima
televisi
Membedakan televisi LCD dan plasma
14 Melakukan Install sistem audio
video CCTV
Menunjukkan jenis kamera sesuai dengan
fungsinya
Menentukan sistem CCTV yang sesuai
dengan kebutuhan/ kebermanfaatan
