2. ARCHITechnology
Rilievo con i droni e sistemi evolut i di scansione
Ing. Ilaria Lagazio - Autodesk
BIM Senior Technical Specialist
Structure and Construction Bologna, Ottobre 2014

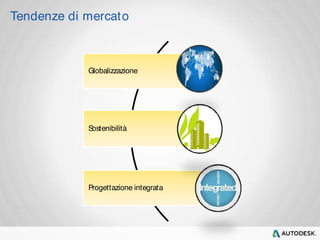

3. Tendenze di mercato
Globalizzazione
Sostenibilità
Progettazione integrata

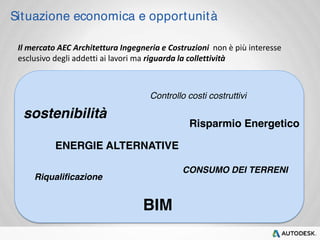

4. Situazione economica e opportunità

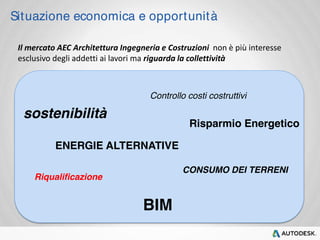

Il mercato AEC Architettura Ingegneria e Costruzioni non è più interesse
esclusivo degli addetti ai lavori ma riguarda la collettività
sostenibilità
Controllo costi costruttivi
Risparmio Energetico
ENERGIE ALTERNATIVE
CONSUMO DEI TERRENI
Riqualificazione
BIM

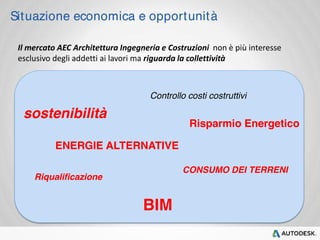

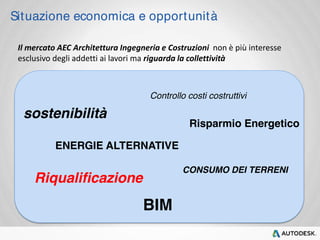

5. Situazione economica e opportunità
Il mercato AEC Architettura Ingegneria e Costruzioni non è più interesse
esclusivo degli addetti ai lavori ma riguarda la collettività
Controllo costi costruttivi
BIM
sostenibilità
Risparmio Energetico
ENERGIE ALTERNATIVE
CONSUMO DEI TERRENI
Riqualificazione

6. Situazione economica e opportunità
Il mercato AEC Architettura Ingegneria e Costruzioni non è più interesse
esclusivo degli addetti ai lavori ma riguarda la collettività
Controllo costi costruttivi
BIM
sostenibilità
Risparmio Energetico
ENERGIE ALTERNATIVE
CONSUMO DEI TERRENI
Riqualificazione

7. Situazione economica e opportunità
Il mercato AEC Architettura Ingegneria e Costruzioni non è più interesse
esclusivo degli addetti ai lavori ma riguarda la collettività
Controllo costi costruttivi
BIM
sostenibilità
Risparmio Energetico
ENERGIE ALTERNATIVE
CONSUMO DEI TERRENI
Riqualificazione

8. Situazione economica e opportunità
Il mercato AEC Architettura Ingegneria e Costruzioni non è più interesse
esclusivo degli addetti ai lavori ma riguarda la collettività
Controllo costi costruttivi
BIM
sostenibilità
Risparmio Energetico
ENERGIE ALTERNATIVE
CONSUMO DEI TERRENI
Riqualificazione

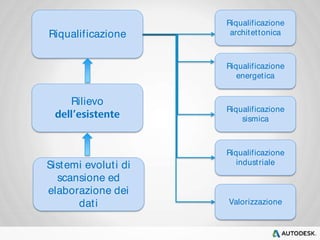

9. Riqualif icazione
Rilievo
Sistemi evolut i di
scansione ed
elaborazione dei
dat i
Riqualif icazione
architet tonica
Riqualif icazione
energet ica
Riqualif icazione
sismica
Riqualif icazione
indust riale
Valorizzazione

10. Realit y capture
Perchè importa?

14. Tipicamente si proget ta/modif ica
a part ire fogli bianchi
Nulla di ciò che proget t iamo è
indipendente da tutto il resto
cat tura permet te di
visualizzare il contesto

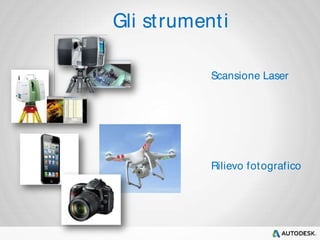

15. Gli st rument i
Scansione Laser
Rilievo fotograf ico

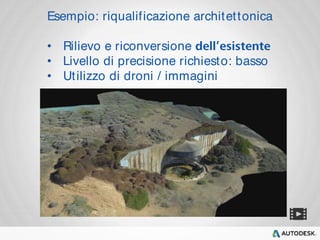

16. Esempio: riqualif icazione architet tonica
• Rilievo e riconversione
• Livello di precisione richiesto: basso
• Utilizzo di droni / immagini

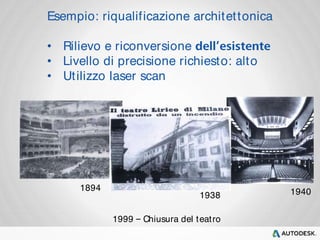

17. Esempio: riqualif icazione architet tonica
• Rilievo e riconversione
• Livello di precisione richiesto: alto
• Utilizzo laser scan
1938 1940
1999 Chiusura del teat ro
1894

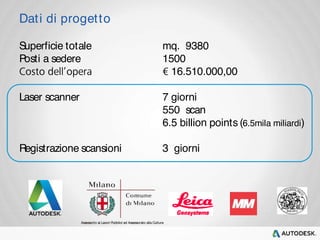

18. Dat i di proget to
Superficie totale mq. 9380
Posti a sedere 1500
16.510.000,00
Laser scanner 7 giorni
550 scan
6.5 billion points (6.5mila miliardi)
Registrazione scansioni 3 giorni
Assessorto ai Lavori Pubblici ed Assessorato alla Cultura

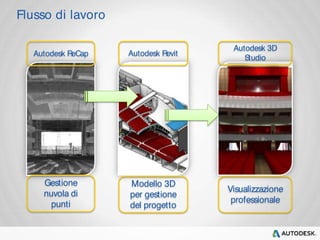

19. Autodesk ReCap Autodesk Revit
Autodesk 3D
Studio
Gestione
nuvola di
punti
Modello 3D
per gestione
del progetto
Visualizzazione
professionale
Flusso di lavoro

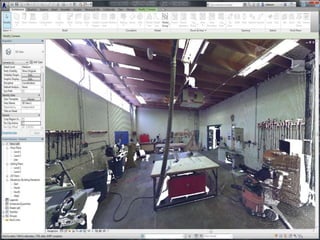

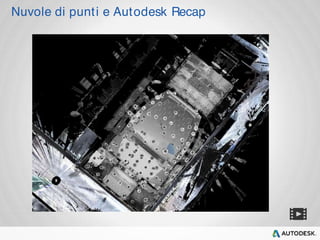

20. Nuvole di punt i e Autodesk Recap

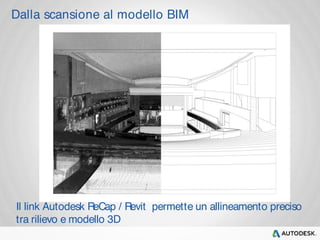

21. Dalla scansione al modello BIM
Il link Autodesk ReCap / Revit permette un allineamento preciso
tra rilievo e modello 3D

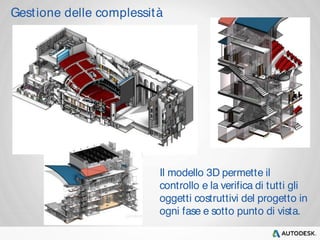

22. Gest ione delle complessità
Il modello 3D permette il
controllo e la verifica di tutti gli
oggetti costruttivi del progetto in
ogni fase e sotto punto di vista.

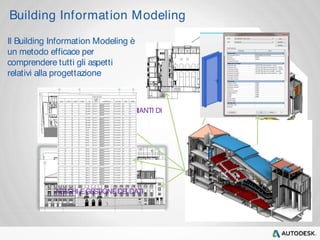

23. Building Informat ion Modeling
Il Building Information Modeling è
un metodo efficace per
comprendere tutti gli aspetti
relativi alla progettazione
GESTIONE DELLE VARIANTI DI
PROGETTO
TAVOLE TECNICHE
ABACHI E GESTIONE DEI DATI

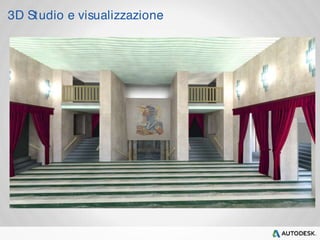

24. 3D Studio e visualizzazione

25. 3D Studio e visualizzazione

26. 3D Studio e visualizzazione

27. 3D Studio e visualizzazione

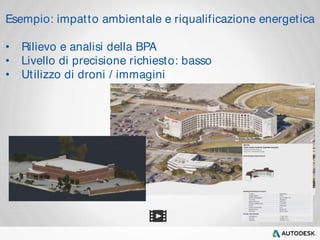

28. Esempio: impat to ambient ale e riqualif icazione energet ica
• Rilievo e analisi della BPA
• Livello di precisione richiesto: basso
• Utilizzo di droni / immagini

29. Esempio: riqualif icazione sismica
• Rilievo e valutazioni del rischio sismico
• Livello di precisione richiesto: medio / alto
• Utilizzo laser scan

30. Il BIM dal rilievo alla sicurezza st rut turale
Relatori:
Prof. Ing. Luigi Palizzolo
Prof. Arch. Fabrizio Agnello
Prof. Ing. Salvatore Benfratello
Sintesi della tesi di laurea delle Dott.sse Giuliana Filippone e Alessandra
Guadagnino

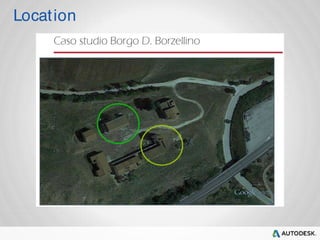

31. Locat ion

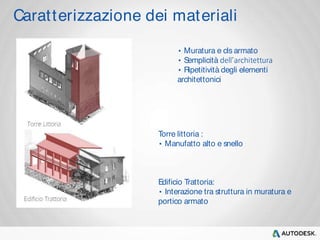

32. Carat terizzazione dei materiali
Muratura e cls armato
Semplicità
Ripetitività degli elementi
architettonici
Torre littoria :
Manufatto alto e snello
Edificio Trattoria:
Interazione tra struttura in muratura e
portico armato

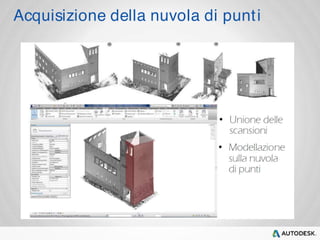

33. Acquisizione della nuvola di punt i

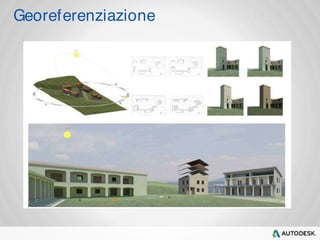

34. Georeferenziazione

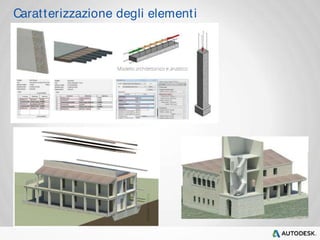

35. Carat terizzazione degli element i

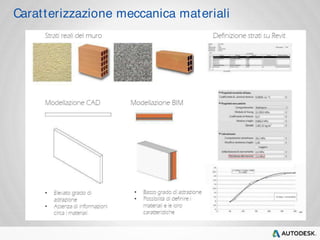

36. Carat terizzazione meccanica materiali

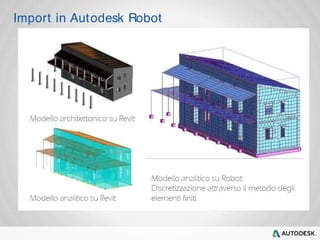

37. Import in Autodesk Robot

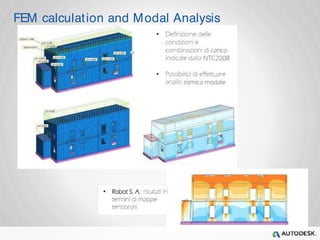

38. FEM calculat ion and Modal Analysis

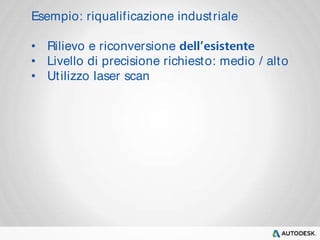

39. Esempio: riqualif icazione indust riale
• Rilievo e riconversione
• Livello di precisione richiesto: medio / alto
• Utilizzo laser scan

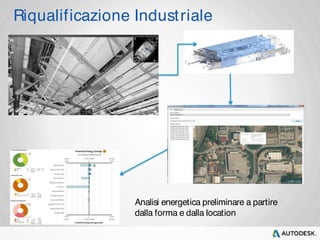

40. Riqualif icazione Indust riale
Analisi energetica preliminare a partire
dalla forma e dalla location

41. Riqualif icazione Indust riale
Recupero della
documentazione di
progetto
Impatto ambientale e
analisi illuminotecniche
Analisi strutturali

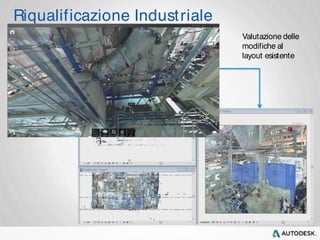

42. Riqualif icazione Indust riale
Valutazione delle
modifiche al
layout esistente

43. Esempio: rilievo beni culturali
• Rilievo e valorizzazione
• Livello di precisione richiesto: alto
• Utilizzo laser scan per ampi spazi
• Utilizzo foto per manufat t i art ist ici
Monza Villa Reale

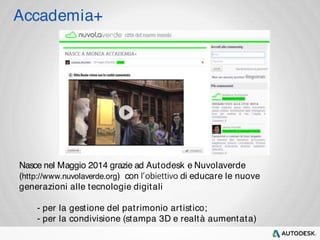

44. Accademia+
Nasce nel Maggio 2014 grazie ad Autodesk e Nuvolaverde
(http://www.nuvolaverde.org) con di educare le nuove
generazioni alle tecnologie digitali
- per la gest ione del pat rimonio art ist ico;
- per la condivisione (stampa 3D e realtà aumentata)

45. Il proget to pilota
Foto
Droni
Activity in Villa Reale
https://www.youtube.com/watch?v=CB_wrbM_8ZE&feature=youtu.be

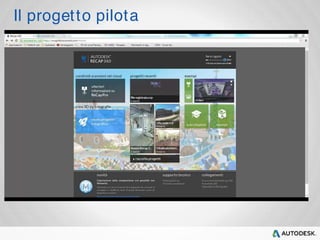

46. Il proget to pilota

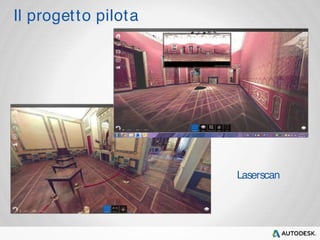

Laserscan

47. Il proget to pilota

48. Grazie per la vost ra attenzione!
